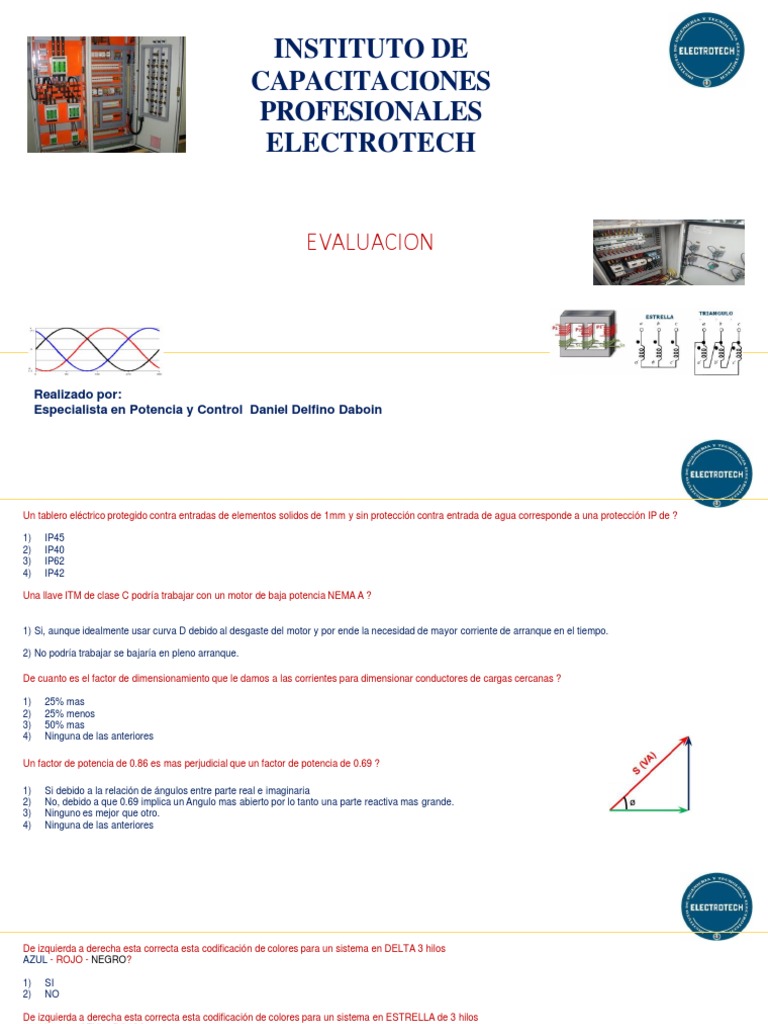

INSTITUTO DE

CAPACITACIONES
PROFESIONALES
ELECTROTECH

EVALUACION

Realizado por:
Especialista en Potencia y Control Daniel Delfino Daboin
Un tablero eléctrico protegido contra entradas de elementos solidos de 1mm y sin protección contra entrada de agua corresponde a una protección IP de ?

1) IP45
2) IP40
3) IP62
4) IP42

Una llave ITM de clase C podría trabajar con un motor de baja potencia NEMA A ?

1) Si, aunque idealmente usar curva D debido al desgaste del motor y por ende la necesidad de mayor corriente de arranque en el tiempo.

2) No podría trabajar se bajaría en pleno arranque.

De cuanto es el factor de dimensionamiento que le damos a las corrientes para dimensionar conductores de cargas cercanas ?

1) 25% mas
2) 25% menos
3) 50% mas
4) Ninguna de las anteriores

Un factor de potencia de 0.86 es mas perjudicial que un factor de potencia de 0.69 ?

1) Si debido a la relación de ángulos entre parte real e imaginaria

2) No, debido a que 0.69 implica un Angulo mas abierto por lo tanto una parte reactiva mas grande.
3) Ninguno es mejor que otro.
4) Ninguna de las anteriores
De izquierda a derecha esta correcta esta codificación de colores para un sistema en DELTA 3 hilos
AZUL - ROJO - NEGRO?

1) SI
2) NO

De izquierda a derecha esta correcta esta codificación de colores para un sistema en ESTRELLA de 3 hilos
AMARILLO - AZUL - ROJO?

1) Si
2) No

De izquierda a derecha esta correcta esta codificación de colores para un sistema en DELTA de 3 hilos de conductores NYY
BLANCO - ROJO - NEGRO?

1) SI
2) NO

En procedimientos: que va primero el terminal o el termo contraíble ?

1) El terminal y luego el termo contraíble

2) Primero el termo contraíble y luego el terminal
En base a que le parece a usted que se deben calculan la corriente de las barras ?

1) En base a la potencia del alimentador y la temperatura

2) En base a las cargas simultaneas
3) En base a la corriente de protección de la llave general

Que ventajas tiene una alimentación de 220 V en DELTA ?

1) Se trabaja a menor corriente para dar una misma energía, se eliminan los flujos homopolares de los transformadores en el neutro dando un sistema mas estable y con menor
perdida, menor cantidad de cableado para la empresa suministradora.

2) Se trabaja con menos peligrosidad que en un sistema en estrella, además menores probabilidades de fugas a tierra por bajo aislamiento en el recorrido, menor cantidad de
diferenciales activándose en el tablero.

Que desventajas tiene una alimentación de 220 V en DELTA ?

1) Se trabaja con mayor peligrosidad que en un sistema en estrella, mayores probabilidades de fugas a tierra por bajo aislamiento en el recorrido, mayor cantidad de
diferenciales activándose en el tablero.

2) 2)Se trabaja a menor corriente para dar una misma energía, se eliminan los flujos homopolares de los transformadores en el neutro, menor cantidad de cableado para la
empresa suministradora.

Que ventajas tiene una alimentación de 120/ 220 V en ESTRELLA ?

?

1) Se trabaja con menos peligrosidad que en un sistema en DELTA por estar a menor tensión y tener un hilo neutro, además de menores probabilidades de fugas a tierra por bajo
aislamiento en el recorrido, menor cantidad de diferenciales activándose en el tablero.

2) Se trabaja a menor corriente para dar una misma energía, se eliminan los flujos homopolares de los transformadores en el neutro, menor cantidad de cableado entre otras.
Que desventajas tiene una alimentación de 120/ 220 V en ESTRELLA ?

1) 2)Se trabaja a menor corriente para dar una misma energía, se eliminan los flujos homopolares de los transformadores en el neutro, menor cantidad de cableado
para la empresa suministradora.

2) Se trabaja a mayor corriente para dar una misma energía, presencia de flujos homopolares en los transformadores en el neutro, mayor cantidad de cableado para
la empresa suministradora.

Cuales elementos del tablero deben estar debidamente identificados ?

1) Cables, barra de tierra, llaves terminas, diferenciales, contactores, fusibles, timer, luces pilotos, dispositivos electrónicos puerta del tablero y todo elemento.
2) Solo los circuitos de llaves, diferenciales y cables.

Una fuga a tierra informada por un diferencial puede darse a ciertas horas del día por temas de temperatura y humedad, si esto es cierto que debemos verificar
primero ?

1) Consultar si ha ocurrido algún corto recientemente. Si no existe ningún antecedente de falla se debe verificar el estado de suciedad del tablero eléctrico y las
canalizaciones hasta la llegada de tomacorrientes 'para su posterior limpieza. Si esto no es evidente y todo esta como nuevo, se debe descartar el equipo o
circuito en falla desconectando todo y conectando en secuencias.

2) Consultar si ha ocurrido algún corto recientemente. Si no existe ningún antecedente de falla se debe verificar el estado de suciedad del local y las
canalizaciones hasta la llegada de puntos de agua para su posterior limpieza. Si esto no es evidente y todo esta como nuevo, se debe descartar el equipo o
tuberia en falla desconectando todo y conectando en secuencias.
Hay mayor probabilidad de tener fugas a tierra con un pozo de 5 ohm que con un pozo de 10 ohm ?

1) Si
2) No

1) Se trabaja con menos peligrosidad que en un sistema en DELTA por estar a menor tensión y tener un hilo neutro, además de menores probabilidades de fugas a tierra por bajo
aislamiento en el recorrido, menor cantidad de diferenciales activándose en el tablero.

2) Se trabaja a menor corriente para dar una misma energía, se eliminan los flujos homopolares de los transformadores en el neutro, menor cantidad de cableado entre otras.

Según la norma EM010 cuantos lux son necesarios para iluminar un galpón industrial eléctrico para un área de bobinado ?

1) 100
2) 650
3) 500
4) 450

Cuantas conexiones equipotenciales de tierra deben haber en una barra dentro del tablero eléctrico según INDECI ?

1) Por cada cantidad de llaves térmicas existentes incluyéndola general para asociar la llegada + Las conexiones a puerta y mandil del tablero.

2) Por cada carga a alimentar por individual incluyendo derivaciones de cada tomacorrientes y luminaria + tierra de llegada + Las conexiones a puerta y mandil del tablero.
Que normas aplican a las instalaciones de iluminación de interiores y exteriores ?

1) Código de edificaciones, CNE, NTP.

2) CNE, NTP
3) DGE, CNE, NTP, EM010

En que contexto debemos utilizar el calculo de corriente de cortocircuito ?

1) Para viviendas unifamiliares para cada carga

2) Para locales con alta iluminación
3) Para circuitos industriales y de redes largas con alta potencia y probabilidad de cortocircuito por los trayectos.
4) Ninguna de las anteriores

Cuanto es el valor Ng del nivel isoceuranico de la Central Térmica MOLLENDO en arequipa ?

1) 16
2) 56
3) 85
4) 0.82.
5) Ninguna de las anteriores
Cuanto es la corriente que puede dar un transformador trifásico en estrella de 17KVA a 220/380V y Fdp= 0.89 a una carga de 220v?

1) 47.8
2) 41.2
3) 52.7
4) 44.6
5) Ninguna de las anteriores

Cuanto es la corriente que puede dar un transformador trifásico en delta de 17KVA a 220V y Fdp= 0.89 ?

1) 52.7
2) 41.2
3) 44.6
4) Ninguna de las anteriores

Cuanto es la parte DE POTENCIA REACTIVA en (VAR) de un consumo trifásico de 10KW a 220V y factor de potencia 0.66 ?

1)16,568 KVAR

2) 11,382 KVAR

3) 12,989 KVAR

Cuanto es la sección mínima necesaria para calcular el conductor TRIFASICO para una carga de 17KVA a 220V y Fdp= 0.89, p cobre = 0.0171 Ohm · mm²/m a 25 metros de
distancia y con una caída de tensión del 3% ?

1) 6.6 mm2
2) 4.4 mm2
3) 3.8 mm2
4) Ninguna de las anteriores
