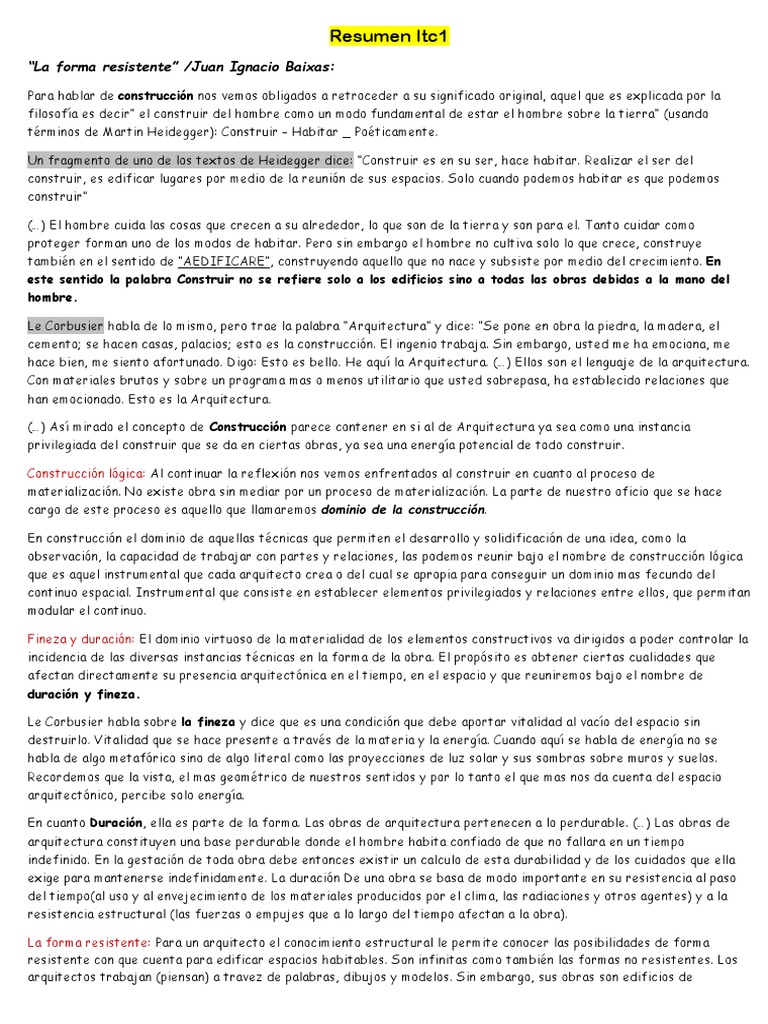

Resumen Itc1

“La forma resistente” /Juan Ignacio Baixas:

Para hablar de construcción nos vemos obligados a retroceder a su significado original, aquel que es explicada por la
filosofía es decir” el construir del hombre como un modo fundamental de estar el hombre sobre la tierra” (usando
términos de Martin Heidegger): Construir – Habitar _ Poéticamente.

Un fragmento de uno de los textos de Heidegger dice: “Construir es en su ser, hace habitar. Realizar el ser del
construir, es edificar lugares por medio de la reunión de sus espacios. Solo cuando podemos habitar es que podemos
construir”

(…) El hombre cuida las cosas que crecen a su alrededor, lo que son de la tierra y son para el. Tanto cuidar como
proteger forman uno de los modos de habitar. Pero sin embargo el hombre no cultiva solo lo que crece, construye
también en el sentido de “AEDIFICARE”, construyendo aquello que no nace y subsiste por medio del crecimiento. En
este sentido la palabra Construir no se refiere solo a los edificios sino a todas las obras debidas a la mano del
hombre.

Le Corbusier habla de lo mismo, pero trae la palabra “Arquitectura” y dice: “Se pone en obra la piedra, la madera, el
cemento; se hacen casas, palacios; esto es la construcción. El ingenio trabaja. Sin embargo, usted me ha emociona, me
hace bien, me siento afortunado. Digo: Esto es bello. He aquí la Arquitectura. (…) Ellos son el lenguaje de la arquitectura.
Con materiales brutos y sobre un programa mas o menos utilitario que usted sobrepasa, ha establecido relaciones que
han emocionado. Esto es la Arquitectura.

(…) Así mirado el concepto de Construcción parece contener en si al de Arquitectura ya sea como una instancia
privilegiada del construir que se da en ciertas obras, ya sea una energía potencial de todo construir.

Construcción lógica: Al continuar la reflexión nos vemos enfrentados al construir en cuanto al proceso de
materialización. No existe obra sin mediar por un proceso de materialización. La parte de nuestro oficio que se hace
cargo de este proceso es aquello que llamaremos dominio de la construcción.

En construcción el dominio de aquellas técnicas que permiten el desarrollo y solidificación de una idea, como la
observación, la capacidad de trabajar con partes y relaciones, las podemos reunir bajo el nombre de construcción lógica
que es aquel instrumental que cada arquitecto crea o del cual se apropia para conseguir un dominio mas fecundo del
continuo espacial. Instrumental que consiste en establecer elementos privilegiados y relaciones entre ellos, que permitan
modular el continuo.

Fineza y duración: El dominio virtuoso de la materialidad de los elementos constructivos va dirigidos a poder controlar la
incidencia de las diversas instancias técnicas en la forma de la obra. El propósito es obtener ciertas cualidades que
afectan directamente su presencia arquitectónica en el tiempo, en el espacio y que reuniremos bajo el nombre de
duración y fineza.

Le Corbusier habla sobre la fineza y dice que es una condición que debe aportar vitalidad al vacío del espacio sin
destruirlo. Vitalidad que se hace presente a través de la materia y la energía. Cuando aquí se habla de energía no se
habla de algo metafórico sino de algo literal como las proyecciones de luz solar y sus sombras sobre muros y suelos.
Recordemos que la vista, el mas geométrico de nuestros sentidos y por lo tanto el que mas nos da cuenta del espacio
arquitectónico, percibe solo energía.

En cuanto Duración, ella es parte de la forma. Las obras de arquitectura pertenecen a lo perdurable. (…) Las obras de
arquitectura constituyen una base perdurable donde el hombre habita confiado de que no fallara en un tiempo
indefinido. En la gestación de toda obra debe entonces existir un calculo de esta durabilidad y de los cuidados que ella
exige para mantenerse indefinidamente. La duración De una obra se basa de modo importante en su resistencia al paso
del tiempo(al uso y al envejecimiento de los materiales producidos por el clima, las radiaciones y otros agentes) y a la
resistencia estructural (las fuerzas o empujes que a lo largo del tiempo afectan a la obra).

La forma resistente: Para un arquitecto el conocimiento estructural le permite conocer las posibilidades de forma
resistente con que cuenta para edificar espacios habitables. Son infinitas como también las formas no resistentes. Los
arquitectos trabajan (piensan) a travez de palabras, dibujos y modelos. Sin embargo, sus obras son edificios de
magnitud real, no puede el arquitecto perder de vista que todo su trabajo va dirigido a culminar en edificios construidos.
A esta actitud de vijilia, aun en los momentos mas abstractos de su pensamiento, la llamo voluntad de lo real.

Nada nos garantiza que un modelo a escala reducida mantenga su resistencia al ser llevado a escala real. En física este
fenómeno se conoce como el “Principio de la no similitud” Un ejemplo de esto podemos llevarlo a la naturaleza:

Existen arañas grandes como una laucha y pequeñas como hormigas. Las pequeñas se cuelgan de hilos y tejen redes
aéreas y las grandes no. Esto se debe a que, aunque los hilos generados por la araña crecieran en la misma proporción
que la araña no lograrían resistir el aumento de peso.

Si graficamos a la araña pequeña como un cubo de 1x1x1cm y la grande como uno de

10x10x10cm e imaginamos a la pequeña colgando de un hilo de 1x1mm, deberíamos
colgar a la araña grande de un hilo de 10x10mm. Ahora bien, si le adjudicamos a ambas una
densidad de 0,5gr/cm3, la chica tendría un peso de 0,5gr y la grande de 500gr. Esto
significa que el hilo de la araña menos esta resistiendo 0,5gr/mm2 y la de la mayor
5gr/mm2. Esto quiere decir que el material del hilo que resiste bien el peso de la araña
pequeña probablemente no resistirá el peso de la araña pequeña. (para eso el hilo
debería ser de un material 10 veces más resistente)

La resistencia estructural considera estos tres aspectos; Nombre, Figura y Magnitud.

Nombre: El conocimiento de los nombres permite por una parte un orden al cual recurrir, una suerte de índice de
posibilidades con la que contamos para construir las múltiples alternativas de lo ya descubierto. Es entonces
imprescindible para el arquitecto aprender a comunicarse en lenguajes que tocan a otros oficios ya que no somos solo
nosotros quien hacemos la obra.

Figura: El conocimiento de las figuras estructurales permite el trabajo geométrico. Trabajo abstracto de combinación,
unión y disyunción. Cuando hablamos de figura estructural nos referimos a la figura con que el fenómeno de la
resistencia se refleja en la forma

Magnitud: El espacio se habita en escala real y por lo tanto cada acto conlleva una magnitud que es irreductible. Si
cambiamos la magnitud cambia radicalmente su forma y su habitabilidad. La magnitud es fundamental para proyectar el
espacio habitable.

(…) El proceso de producción de los edificios, consta de una seria de fases genéricas dentro de las cuales las de
conformación, de transformación y de unión, dejan sus huellas en el objeto construido. Dicho de otra manera, el
objeto construido consiste en el conjunto de las huellas de las fases mencionadas sobre lo s materiales, ejecutadas
estas, por medio de máquinas, herramientas ya procedimientos. La geometría de nuestras construcciones esta
limitada a lo que podamos generar con dichas máquinas, herramientas y procedimientos.

En líneas generales cualquier proceso de producción sigue mas o menos el

proceso descripto en el gráfico.

Teórica= 0 / ARQUITECTURA Y ESTRUCTURA:

DEF: La arquitectura es una práctica cultural sobre el mundo físico, cuyo medio de trabajo es la manipulación de la
materia, tangible e intangible, para crear los espacios habitables para las personas, en determinado lugar, constituyendo
un hecho poético.

ESTRUCTURA R.A.E: (Del lat. structūra). 1. f. Distribución y orden de las partes importantes de un edificio. 2. f.
Distribución de las partes del cuerpo o de otra cosa. 3. f. Distribución y orden con que está compuesta una obra de
ingenio, como un poema, una historia, etc. 4. f. Arq. Armadura, generalmente de acero u hormigón armado, que, fija al
suelo, sirve de sustentación a un edificio.

Arquitectura, Naturaleza y Diseño. Manuel Ignacio Net. La estructura es algo mucho más profundo y complejo que
un dispositivo u organización constructiva cuyo fin es resolver la estabilidad, de soportar o de cubrir; podríamos decir
que este es su fin más inmediato, pero la estructura, debe aún cumplir aquel otro de ORGANIZAR, DAR SENTIDO,
ESTRUCTURAR LA TOTALIDAD. La estructura deberá sostener a la composición Estáticamente y Estéticamente.

La forma resistente observada en los edificios tiende a ser de una

geometría más elemental y abstracta que aquella que observamos en
los seres vivientes (huesos, árboles, alas, etc). Esto se debe a que
estos últimos se generan a través de un crecimiento “diseñado” por un
largo proceso de selección natural de crecimiento gradual, en cambio
los edificios lo son, por un proceso de producción artificial. Este
proceso de producción, o de construcción en el caso de los edificios,
consta de una serie de fases genéricas dentro de las cuales las de conformación, de transformación y de unión, dejan
sus huellas en el objeto construido. Dicho de otra manera, el objeto construido consiste en el conjunto de las huellas de
las fases mencionadas sobre los materiales, ejecutadas éstas, por medio de máquinas, herramientas y procedimientos.

Atilio Gallo: Se denomina estructura a un conjunto de elementos resistentes vinculados entre sí con objeto de soportar
el efecto de las fuerzas externas. No todos los problemas se pueden resolver intuitivamente, pero sí una gran cantidad
de ellos, y construyendo pequeños modelos que puedan ser cargados en proporción a su tamaño podemos juzgar
experimentalmente si el problema está bien resuelto.

FORMA Y ESTRUCTURA EN LA ARQUITECTURA:

Tres conceptos diferentes, aunque ligados entre sí, han de considerarse en

toda la estructura, así como en cada uno de los elementos que, enlazados entre
sí, forman aquélla: el equilibrio, la resistencia y la estabilidad.

Teórica = 1/ “ Tracción” / Bibliografía: J.E.Gordon ,”Estructuras o por que las cosas no se caen”

(…) Hooke, se dio cuenta de que, si un material o una estructura resiste una carga, solo puede hacerlo empujando contra
ella con una fuerza igual y sentido contrario. Ejemplo si una catedral empuja hacia abajo contra los cimientos, los
cimientos deben empujar hacia arriba contra la catedral. Esto esta implicito en la tercera ley de Newton.

La 3ra ley de Newton: “Para cada acción existe una reacción igual y opuesta”

Si no se cumple esa condición, es decir, si el conjunto de las fuerzas no están en equilibrio o no se equilibran entre si, o
bien la estructura rompe o bien todo el conjunto despega, como un cohete, y termina en algún punto del espacio exterior.

El peso del ladrillo, se debe al campo gravitacional de la tierra sobre su masa y actua
continuamente hacia abajo. Si el ladrillo no cae, debe ser mantenido en su
posicion en medio del aire por una fuerza constante, igual y opuesta actuando hacia
arriba a lo largo de la cuerda. Si nuestra cuerda es el doble de fuerte podria
resistir los dos ladrillos y asi sucesivamente.

DEF DE TRACCIÓN: Es el estado tensiones en el cuál las partículas del material tiende a separarse.
(…) Tiene que resistir todo los tirones y empujes que le lleguen, empujando y tirando contra ellos en la proporcion
adecuada. Todo esto esta muy bien y en general es muy facil darse cuenta de como una carga empuja o estira de una
estructura. Lo dificil es darse cuenta de por que la estructura debe tirar o empujar contra la carga. Como suele ocurrir
en los niños pequeños que han tenido a veces alguna intuicion del problema:

“deja de tirar la cola al gato cariño”

“yo no estoy tirando, mama, es Cloe el que esta tirando”

En el caso de la cola del gato la reaacion esta producida por la actividad biologica
viva de los musculos del gato tirando contra los musculos de la niña, pero por su
puesto muchas veces no es posible realizar este tipo de reaccion muscular, ni
tampoco necesario. Si la cola del gato se hubiese fijado, no al gato, sino a algo inerte, como un muro, seria el muro el que
esta “tirando”; el echo de que la resistencia al tiron de la niña este generanda activamente por el gato o pasivamente por
el muro no tendria ningun efecto sobre la niña o sobre la cola.

DEF DE EQUILIBRIO DE FUERZAS: Un cuerpo no se mueve, o se encuentra en equilibrio, cuando

todas las fuerzas que tiene aplicadas se equilibran entre si, o sea su resultante es nula. (ni el muro se
cae, ni la ñina se cae)

(…) Hacia 1676 hooke se dio cuenta de que no solo los solidos resisten el peso y otras cargas mecanicas empujando
contra ellas, sino que tambien: 1. Cualquier solido cambia su forma, alargandose o contrayendose cuando se le aplica una
fuerza mecanica. 2. El cambio de forma se produce cuando el solido contrarreste la carga. Todos los materiales se
deforman, aunque con valores muy variables, cuando se les somete a una carga. Aunque cualquier tipo de solido cambia su
forma en alguna medida cuando se le aplica el peso u otra fuerza mecanica, las deformaciones que aparecen en la
practica varian enormemente. En objetos como una planta las deformaciones son grandes pero en sustancias dudras
como el hierro son muy pequeñas las deformaciones como para percibirlas. En esos casos se necesitan aparatos
especiales para medirlas.

Ley de hooke: La ley de elasticidad de Hooke o ley de Hooke, establece la relación entre el alargamiento o
estiramiento longitudinal y la fuerza aplicada. La elasticidad es la propiedad física en la que los objetos son
capaces de cambiar de forma cuando actúa una fuerza de deformación sobre un objeto. El objeto tiene la
capacidad de regresar a su forma original cuando cesa la deformación. Depende del tipo de material. Los
materiales pueden ser elásticos o inelásticos. Los materiales inelásticos no regresan a su forma natural.

(…) Hooke se dio cuenta tambien, que cuando una estructura se deforma bajo una carga, el material de la que esta hecha
tambien se alarga o se contrae, internamente, a lo largo de todas sus partes y en la misma proporcion, hasta una escala
muy pequeña, hasta escala molecular. Asi cuando deformamos un palo o un cable de acero – doblandolo por ejemplo- los
atomos y las moleculas que componen el material tienden a alejarse entre si o apretarse entre si, cuando el conjunto del
material se alarja o se comprime.

Modelo interatomicos TRACCION:

Modelo simplificado de la distorsión de los enlaces interatómicos bajo una

deformación unitaria.

a. Posición relajada, neutral o sin deformación

b. Material deformado a tracción

(…) la mayoria de estos solidos recobraron su froma original cuando la carga que estaba produciendo la deformacion fue
retirada. De hecho, pudo continuar cargando y descargando estructuras de este tipo indefinidamente sin rpoducir
ningun cambio de forma permanente. A este comportamiento se le llama “Elastico” y es muy habitual. Sin embargo cierto
numero de solidos o semi-solidos, como la plastilina, no recobran completamente su forma y se mantienen deformadas,
cuando se retira la carga. Esta clase de comprotamientos se describe como “plastico”.

(…)Aparte de Newton y de los prejuicios del siglo XVIII, la razon principal por la que la teoria de la elasticidad quedo
estancada por tanto tiempo es que los pocos cientificos que la estudiaron intentaron manejar las fuerzas y
deformaciones considerando el conjunto de la estructura- Como habia hecho Hooke- mas que las fuerzas y los
desplazamientos que podia mostrarse que existian en cualquier punto dentro del material. Si aplicamos los conceptos
elasticos a un punto cualquier dentro del material, obtenemos precisamente lo que conocemos como tension y
deformacion unitaria. Estos criterios fueron escritos en su forma mas general por Agustin Cauchy

Tension no debe ser confundida con deformacion unitaria: (…) Cauchy se dio cuenta que este concepto de tension
puede usarse, no solamente para predecir cuando va a romper un material, sino tambien para describir el estado en que
se encuentra cualquier punto dentro del solido de una forma mucho mas generalizada. EN OTRAS PALABRAS
“TENCION” en un solido es como “precisión” en un liquido o un gas. Es una medida de con cuanta intensidad los atomos y
las moleculas que forman el material estan siendo apretados o siendo alejados entre si.

Numericamente: las tensiones en un punto dado de un material es simplemente la fuerza, carga o

esfuerzo que actua en esa direccion y en ese punto, dividida por el area contra la que actua la fuerza.
Si llamamos a la tension en un cierto punto S, entonces..

TENSIÓN: Es la fuerza soportada, por unidad de superficie

Ejemplo:

Cambio de unidades:

Ejemplo:
BAJAR UNIDAD:

32Hm a Dam = 32X10 = 320 Dam

57 Km a Dm = 57X(10x10x10x10)= 570000 Dm

3,74Dm a mm = 374mm

Ejemplo: SUBIR UNIDAD:

13Cm A Dam =13 ÷ 10 =1,3 Dam

500 Dm a Hm = 500÷ 1000 =0,5Hm 15,32M a km = 15,32÷1000 =1532Km

Def unitaria no es lo mismo que tension: (…) Asi como la tension nos dice con
que intensidad, es decir, con cuanta fuerza, los atomos de cualquier punto de un
solido son apartados entre si, la def unitaria nos dice cuan lejos han sido
apartados. Esto es, en que proporcion los enlaces entre atomos han sido alargados.
Deformacion unitaria: Deformacion de una seccion del material, por unidad de longitud.

Las deformaciones unitarias de estructuras son muy

pequeñas, y por lo tanto los ingenieros las expresan en
porcentajes, lo que reduce las oportunidades de
confundirse con ceros y comas.

Modulo de young o que tan rigido es un material: (…)La relacion entre

tension y def unitaria del material viene dada por un grafico en el que se
coloca en ordenadas las tensiones y en abcisas las deformaciones unitarias, y
que se conoce como diagrama Tension-deformacion. Este diagrama puede
tener el aspecto de la (figura 4), es muy caracteristico de cada material y su
forma normalmente no depende de la pieza
de ensayo que hasido usada. Cuando
dibujamos el diagrama para materiales y para
un cierto numero de otros solidos de uso
comun solemos obtener, almenos para tensiones moderadas, una linea recta. Cuando
esto ocurre solemos decir que el material “obedece a la ley de hooke”. Tambien se
puede observar que la pendiente de la recta de la grafica varia mucho dependiendo del
material (figura 5).

Entonces esta claro que la pendiente del diagrama representa la rigidez o la resistencia
a deformase de un solido.

Modulo de young/ modulo de elasticidad: (E), es una constante para cada material.

Las unidades : pueden ser en

MN/m2, p.s.i, o kg/cm2

Resistencia: la resistencia de un material es la tensión (en p.s.i, MN/m2; o kg/m2) que se necita para romper una pieza
de ese material. La resistencia no es lo mismo que rigidez.

PRACTICO:
(Método gráfico)

PASOS A SEGUIR:
(Solución grafica)

1. Dibujar la línea de la
piedra a la escala que te den o que
decidís usar.
2. Extender el cable 1 al
infinito.
3. Trazar una paralela del
cable 2
4. Medir la distancia de los
lados de tu triangulo y según
pasarlo a tu escala

Resultado:
La fuerza que soporta…
cable 1: 4,33cm = 4,33kg
Cable 2: 2,5cm = 2,5 kg

(Método analítico)
Solución con trigonometría (triangulo rectángulo)
PASOS A SEGUIR: (Solución analítica):
1. Trasladar los ángulos a tu triangulo que dibujaste.
2. Veo que me conviene usar de Soh, Cah, Toa, con los datos
Que tengo. En este caso (los angulos trasladados y el peso
De la carga) importante mantener la misma unidad de carga
No pasarla a escala grafica que elegiste.
3. Con el Angulo de 60 puedo averiguar “Soh” siempre una de las
Incógnitas tiene que ser un lado del triangulo.

Soh = Sen 60= T1÷5 (no ponemos unidad de peso)

Senx60x5 = T1
4.33 = T1
4. Con el angulo de 30 podemos averiguar el otro tensor (T2)
Soh = Sen 30= T2÷5
Sen 30 x 5 = T2
2. 5 =T2

5. Para finalizar podemos pasarlo a escala para corroborar que coincide con nuestro grafico:

Resultado: T1= 4.33cm = 4.33kg 6. Como ultimo paso se corrobora con Pitágoras para ver que todo este bien.

T1= 2.5 cm = 2.5kg

Tensión:

Si ese tensor es un cable con diámetro redondo seria así.

Pasos a seguir: 1. convertir siempre el dato que te da a cm

Eso te facilitara en la respuesta.

2. Luego hacer la fórmula para sacar área (en este caso de

Un círculo)

3. luego con la carga que conseguimos del cable 1 lo dividimos por el área conseguida (anotar sus respectivas unidades, carga en kg y
área en cm2.
4. El resultado poner si o si ambas unidades. Resultado: Tensión= T1 = 137,89KG/CM2

Ejemplo si te dan otro tipo de tensores…

En este caso del perfil doble T se debe usar una tabla para
sacar el área.

DEF. UNITARIA:

Pasos a seguir: SI DICE DIAMETRO ES UN

CIRCULO.

1. Divido su incremento de longitud con la

longitud inicial.

2. cancelo las unidades. (cm)

3 multiplico el resultado por 100 para que me de un porcentaje. Resultado: Def unitaria = T1 = 0,0096 = 0,96%

En otros casos puede ser asi… si fuera un cuadrado el cable..

Y con el perfil doble T..

Con esta pregunta se puede

averiguar

Que tipo de material es.

 E= tensión/def unitaria

(Pasos a seguir) : 1. Divido la tensión que

conseguimos (pongo sus unidades), con la def
que conseguimos.

2. el resultado es con la mismas unidades que

la tensión (kg/cm2)

3. transformar la unidad y el resultado que conseguimos a Mega newton sobre Metro cuadrado (MN/m2)

Con la sig. Equivalencia: usando esto con regla de tres simple transformamos

el valor y sabremos que material es en base a la tabla .

Regla de tres simple:

1 MN/ M2 10.2KG/CM2

X 14.363,5 KG/CM2 = 14.363,5X1 ÷ 10,2 = 1.408,18 MN/M2

Y si ahora vemos en la tabla:

Tenemos el resultado:

Resultado: El material con el cual estamos trabajando es Plasticos sin

armar, poliertireno, nailon

Teórica= 2/ “COMPRESIÓN” / Bibliografía: J.E.Gordon ,”Estructuras o por que las cosas no se caen” Cap5.

Einstein decía esto:

Conceptos básicos de compresión, en un elemento estructural que sufre la solicitación de compresión, en un

sentido las fibras se juntan y en el otro sentido las fibras se separan. Entonces la definición de compresión
simple es: Es el estado tensional en el cual las partículas del material se aprietan entre si, sufriendo
deformaciones en sentido contrario a la solicitación de tracción, en este hay un acortamiento en la dirección
de la carga. Este acortamiento es típico de la compresión.

Los enlaces interatomicos bajo una deformacion unitaria, en este caso compresion seria de esta
manera

a) Material relajado

c) material trabajado a compresion.

Def sección transversal: Es un corte de dos dimensiones en una figura de tres dimensiones

Centro de gravedad o baricentros: Es el punto de aplicación de la resultante de todas fuerzas de gravedad que actúan sobre las distintas
porciones materiales del cuerpo.

PELIGRO DE LA COMPRENSION: Si estamos empujando sus átomos y se juntan. ¿Por qué

habrían de romperse?

En elementos estructurales largos, delgados, sometidos a cargas de comprensión; cuando la

carga aumenta lentamente llega a un valor en el cual el elemento. En lugar de limitarse a cortar
su longitud se curva hacia afuera; ese fenómeno se llama pandeo (ósea se pandea y se rompe)

En conclusion todas las acciones estructurales consisten en TRACCION o COMPRESION, todos los materialaes estructurales
deben ser fuertes (Resistentes) a uno o a ambas solicitaciones. En las estructuras tracionadas los sectores criticos son las
uniones de los elementos. Y en las estructuras comprimidas tendriamos que ver las secciones tranversales de los elementos
con la altura de los elementos comprimidos, para evitar el fenomeno de pandeo.

Si hablamos de historia en arquitectura.. podemos

decir que nuestros antes pasados siempre intentaron
evitar las estructuras traccionadas e intentaron
construir estructuras que trabajen a comprension.

Y eso la naturaleza
lo resuelve de la
misma manera,
ejemplo los
accidentes geograficos (como las montañas) cumple con la misma estratejia que
tuvieron los egipcios al construir sus piramides.

Entonces vemos que hay una similitud de lo que hace la naturaleza on la fuerza de
gravedad y los seres humanos producen la misma estrategia de organización material.

Muros:
Los 4 ladrillos estan apoyados entre si, y forman una linea de presiones que pasa por el baricentro
de cada ladrillo. Se podria seguir agregando ladrillos hasta agotar la resistencia de los ladrillos de
la base. Ahora.. como se puede derrumbar este muro? Generalmente los muros se derrumban
por falta de estabilidad no por falta de resistencia, a medidida que vaya cargando mas ladrillos el
sistema pierda equilibrio, no por falta de resistencia sino por la falta de estabilidad. Cuando las
fuerzas no se concentran el el centro del ladrillo sino que se empieza a establecer algun tipo de fuerza lateral dez fazada del centro de
gravedad eso produce un giro que pruede producir la falta de estabilidad.
… Las búsquedas de formas que se trabajen a comprensión llevaron al hombre a construir ARCOS: Que en definitiva lo que
hacen es transformar las cargas verticales que actúan hacia abajo, en cargas oblicuas que comprimen las dovelas entre si. Las dovelas
empujan contra los contrafuertes o arranques de los arcos. esta estrategia lo que produce es una estructura a compresión.

Los arcos están conformados por dovelas y una dovela central, La dovela que se
encuentra en la parte superior del arco o clave se llama “piedra clave”, y algunas veces se
hace mayor que el resto. Y es la dovela que produce el equilibrio entre las dos piezas.

Las juntas entre las dovelas se comportan de forma

muy parecida a las juntas entre los bloques de un
muro de piedra. Si la línea de presiones se sale del
“tercio medio” aparece una grieta; también si la
línea de presiones se acerca a la junta, es decir al contorno del arco, aparece una rotula.

Consecuencias: al trabajar con arcos, estas trabajando con una estructura sumamente estable, las dovelas empujan contra los
contrafuertes o arranques de los arcos lo cual se deben diseñar los apoyes para absorber este empuje.

Dificultad: para su construcción se deben emplear estructuras secundarias. Solo cuando esten colocadas las totalidad de las dovelas
incluso la clave el arco comienza a funcionar.

¿Cómo se diseña un arco?

Esta curva esta dada por el peso propio de la cadena, si

imaginariamente podemos dar vuelta esa figura, lo que
vamos a generar es una geometría que trabaja
perfectamente a la compresión.

Cúpula: La forma más sencilla de una cúpula es la generada

por la rotación de un arco en torno a su eje central, y en esa
curva se define los meridianos y en el otro sentido los
paralelos. Un ejemplo de estructura comprimida, una cúpula, es el Panteón de Roma.

Teórica= 3/ “FLEXION”
Cuando hablamos de flexión, nos referimos cuando un elemento apoyado en uno o
ambos extremos se le aplica una fuerza en algún punto y tiende a doblarse., a este tipo
de esfuerzo se ven sometidas, por ejemplo, las vigas y losas de una estructura.
Entonces.. definimos flexion a aquel fenomeno que permite cambiar de corbatura a un
elemento, doblandolo o usando el termino correspondiente, flexandolo. Se produce
una parte de compresion por que tienden a juntarse las fibras de arriba y las foibras de
abajo tienden a separarse entonces tienen una tension de traccion.

Vocaulario tecnico: Definimos elementos estructurales que componen un espacio un

edificio, apartir de sus proporciones volumetricas. Hay tres tipos de piezas, A; B; C.

A) B)

C)

Las proporciones de las piezas en sus tres dimenciones en longitud son

las que determina que tipo de elemento estamos trabajando.
Entonces hablando sobre este elemento “VIGA”:
Se denomina viga a un elemento estructural que trabaja principalmente a flexion. En ellas la longitud predomina ante sus otras dos
dimenciones, la carga actua en forma perpendicular a la pieza y esta se resiste combinando ezfuersos de traccion y compresion. Existen 2
tipos de vigas, una viga apoyada, y Un voladizo o mensula.

Viga apoyada: Un voladizo:

Todas las vigas se deforman bajo una carga y por lo tanto tendra una forma curbada. Analicemos una pequeña porcion del
tramo central de una viga con carga aplicada sobre ella:

En este caso se observa que a DISMINUYO Y b AUMENTO respecto a su estado inicial. Entonces podemos decir que arriba en a) Hay una
compresión y en b) una tracción.

Ahora si eso lo vemos en una ménsula: Pasa lo contrario, en las fibras superiores aparece la
tracción y en las inferiores la compresión.

La línea en el centro de la pieza se denomina EJE NEUTRO, DONDE LAS TENSIONES SON
NULAS. NO HAY NI TRACCION, NI COMPRESION.

Si ahora la viga la metemos entre dos muros: encontraremos dos zonas diferenciadas:
hay dos momentos donde cambia la curvatura.

Diagrama de fuerzas y tensiones en una sección transversal: (bitácora)

Vínculos de apoyo: A Elementos que se pueden mover le agregamos vínculos para restringir los grados de libertad y asi lograr un
equilibrio estable. UNA ESTRUCTURA RESISTENTE. Se llama vinculo a toda condición geométrica que limita alguna posibilidad de
movimiento del elemento.

Grados de libertad de un elemento: En 3 dimensiones son Largo, Ancho, Alto.

Esto quiere decir que los grados de libertad son 6 son los movimientos de un objeto en X,Y,Z y las rotaciones en X,Y,Z.
Entonces para que una estructura no se mueva: necesito lograr que la estructura este en equilibrio., Debo inhibir los 6 grados de libertad,
para inhibir los G.L utilizo Vinculos donde aparecen fuerzas reactivas según el grado de libertad inhibido .

Vigas reticuladas:

Compuesta por barras horizontales, verticales y diagonales, y que eso define un

cordon superior, un cordon inferior, la mortante, las diagonales y los nudos que
es donde se juntan estas barras. Y se puede
ver los tipos de apoyo. Su diagrama de
tensiones seria este:

VOLUMEN ESPECIFICO= FORMULA: p= Pe X VOL

(KG)= (KG/M3) X (M3)

Ejemplo: Si tengo una barra que pesa 1.110 kg y mide (0.10 x 0.10 x 0.10) m = 0.001m3

Solución: pe= peso/volumen = 1110kg ÷ 0,001m3 =1110kg/m3

Teórica= 4/ “MATERIALES Y OBRAS”
Materiales de construcción: Se puede considerar material de construcción los provenientes de ciertas materias primas que en general,
tras recibir un tratamiento mecánico. Térmico o químico, proporcionan cuerpos sólidos, pastas, mezclas fluidas o granuladas, ectc…, que
permiten su incorporación en obras mediante diversos modos y usos para conformar los elementos o soluciones constructivas.

Esta incorporación a la obra responde principalmente a dos vías operativas muy diferenciadas; Húmeda y en Seco. La primera se
caracteriza por la incidencia de lo artesanal y la segunda apunta a la tecnificación y mecanización de la construcción.

Por via húmeda: Se ejecutan las disposiciones constructivas que en general se engloban en la denominación de pétreas, o mas
comúnmente, de albañilerías, o , mas aun . de mamposterías, las que constituyes lo que, como parte de construcción se llama “obra
gruesa”. Dentro de ese agrupamiento distinguiremos las dos formas resultantes mas caracterizadas:

1) Soluciones de macizos-Volumétricos o superficiales- que se obtiene disponiendo piezas que se apilan, traban, ect..
2) Las monolíticas, que se obtienen generalmente, en forma artificial, y excepcionalmente con una sola pieza. El primer grupo de
mamposterías se emplean las piedras naturales, las piedras artificiales, y los morteros, las del segundo grupo son el resultado del
moldeo mediante el colado de hormigones.

Por via en seco: Se realiza la construcción en madera, acero, aluminio, plástico, etc.. El hormigón armado (Hormigón y acero en función
combinada). Respondería a ambas formas de ejecución: cuando se lo ejecuta “in situ” (directamente en la obra) tiene
incuestionablemente las características propias del trabajo por vías húmedas. Si por esta vía es preparado en taller. Prefabricando las
piezas según métodos industrializados, su incorporación a la obra llega a tener las características predominantes de un trabajo en seco.

Materiales:

Piedras naturales: Sus propiedades están signadas por el hecho tectónico de sus orígenes. Entre sus componentes
mineralógicos más comunes por su abundancia se encuentran el cuarzo, el feldespato, la mica, la caliza, etc.

La piedra, en su estado natural, es utilizada en la construcción sin recibir ningún tratamiento (piedra bola), o tras recibir
un tratamiento mecánico que va desde un rudimentario trabajo de labra o desbastado, hasta trabajos más tecnificados
y precisos, como el aserrado y pulido de superficies y canto (placas de mármol).

El granito, el pórfido, el basalto, son muy apropiados para la construcción de mamposterías por sus propiedades
resistencia al aplastamiento y a la acción abrasiva de desgaste. Son de elevado peso específico. Las calizas, rocas de origen sedimentario,
o sea, originadas por la precipitación de componentes mineralógicos del agua, son las más importantes para la fabricación de cales, yesos
y cementos. Las piedras naturales, constituyen también la materia prima básica para la fabricación de otros materiales como los
cerámicos, aceros, aluminios, vidrios, etc.

Piedras artificiales: Son aquellas piezas, generalmente de tamaños reducidos -adecuadas para su manipuleo -, que se
obtienen industrialmente. Se distinguen los cocidos y los no cocidos. Los más importantes son el Ladrillo y los
cerámicos en general (la materia prima es la arcilla en general, que es el silicato de alúmina).

El ladrillo es un sólido más o menos compacto y resistente a la acción atmosférica. Es un material de buenas aptitudes:
volumen estable, porosidad adecuada para la circulación del aire, especialmente para el endurecimiento del mortero.
Ofrece buena base para los revoques. Las piedras artificiales sin cocer son materiales obtenidos de variadas mezclas
amasadas con agua moldeadas principalmente a presión y “curadas” para su endurecimiento al aire libre, en ambientes
húmedos o en cámaras de vapor. Las mezclas empleadas tienen por conglomerantes a la cal, el yeso, y el cemento, y como áridos a la
arena, la escoria, la grava, fibras vegetales y sintéticas, etc. Las piezas obtenidas reciben el nombre de: ladrillos, bloques (entre los más
difundidos los de cemento), placas o tablas, etc.

Morteros: Se denominan morteros a las mezclas intimas de un árido (arena) y un conglomerante (cal, cemento, yeso)
que se amasan con agua y forman una pasta de aplicar que se adhiere por endurecimiento. Se los llama también
simplemente “mezclas”. El agua a emplear en los morteros interviene para facilitar el amasado de la mezcla y en el
 proceso químico de fraguado. Al mezclar los componentes del mortero, el conglomerante envuelve a los áridos que quedan fijados al
producirse el endurecimiento de la pasta.

Hormigón: El hormigón simple, o simplemente hormigón, se denomina la mezcla de áridos (ripio y arena) con un
aglutinante, el cemento, la que amasada con agua proporciona un pastón que una vez colado y apisonado fragua
paulatinamente, formando una pieza monolítica de características pétreas. Si al realizar el colado del hormigón en un
encofrado, se intercalan capas de piedras de regular tamaño, de manera que sean envueltas en el pastón, se lo
denomina hormigón ciclópeo. El encofrado es una disposición estructural auxiliar y transitoria. Debe inicialmente
soportar empujes de la masa fluida, y en todo momento las cargas de la misma.

Si el trabajo de ejecución del hormigón se realiza directamente en la obra se lo denomina hormigón in situ, y premoldeado o prefabricado
cuando es ejecutado en fabricas u obradores y se incorpora a la obra en piezas sólidas. Si el hormigón es elaborado en una planta de
elaboración industrial, se lo denomina “hormigón elaborado”.

La calidad del hormigón, especialmente su resistencia a la compresión, está dada por la calidad del cemento, el rodaje de este, o sea la
cantidad del cemento en proporción a los otros ingredientes para cada metro cúbico de pastón, la granulometría, o sea la adecuada
relación entre los tamaños de los áridos para lograr un volumen lo más compacto posible y fundamentalmente por la cantidad de agua.

Como material de uso estructural, el hormigón finca sus cualidades en su resistencia a la compresión, actuando mal a la tracción. Es de
naturaleza frágil. Su peso específico es elevado. El moldeo posibilita gran libertad de formas y tamaños. Es conductor térmico, y tiene
características higroscópicas. Puede ser erosionado, como las rocas, por las heladas. Es atacable químicamente, por la acción de gases,
sales, ácidos, etc. Selo preserva usando cementos especiales o aditivos que mejoren su impermeabilidad.

Maderas: Es casi el único material de origen orgánico de significativa utilización en la construcción. Las pieza que se
obtienen al subdividir por aserrado el tronco del árbol cuenta con fibras de características diferentes entre ellas, según
la cantidad de agua de contenido y la edad de las fibras. Las buenas maderas resisten bien tanto a la tracción como a
la compresión. Su resistencia en sentido normal a sus fibras es muy inferior al que se tienen en sentido longitudinal,
propiedad que define su naturaleza anisotrópica. Es un material de características elásticas que acusa deformaciones
visibles a simple vista. Es uno de los materiales más livianos. Comparativamente con el acero, su peso específico, es
promediando, la décima parte, y su capacidad resistente es del 5 al 10% de la de aquel.

Fundición y aceros: Son productos del proceso industrial siderúrgico que consiste en la fusión en altos hornos de
minerales de hierro, mezclados con carbono y un fundente adecuado. Es un material con elevado pesó específico:
entre tres y cuatro veces el del hormigón simple. No es perfectamente elástico y la rotura se produce con los síntomas
de un material frágil, en forma imprevista. Posee capacidades similares de resistencia a la tracción como a la
compresión.

Aluminio: Es el más importante entre los materiales livianos de construcción. Su origen y desarrollo inicial se vinculan
con su valor estratégico militar.La producción de piezas de aluminio responde a procesos de laminado, moldeo, y la
mas interesante, la de extrusión: piezas de secciones muy precisas que se obtienen por presión de la masa metálica, a
travez de una plantilla (tapa perforada). Esta posibilidad de liberación de las formas de láminas permite obtener piezas
de secciones cerradas (tubos).

Las características del aluminio lo aproximan al acero en sus usos constructivos, pero es destacable su bajo peso
propio, que lo indican para trabajos que requieren transporte dificultoso (se facilita la manipulación en obra). Otras de sus características
destacables, es su alta resistencia a la corrosión, muy superior a la de todos los otros metales.

Hormigón armado: Por hormigón armado se entiende un hormigón simple al que se le incorporan barras de acero-
“las armaduras”, especialmente dispuestas que confieren al macizo resultante nuevas propiedades resistentes: la
masa de hormigón y las barras de acero se asocian compartiendo solidariamente el trabajo estructural. El hormigón
trabaja a la compresión y el acero a la tracción, por lo que resulta ser un pétreo con capacidad de trabajo a la flexión
(trabajo interno requerido por las más importantes disposiciones estructurales.

Este nuevo comportamiento resistente entre estos dos materiales asociados, que se basa en las principales propiedades del hormigón y
del acero (compresión y tracción), exige la adherencia de las barras de acero al hormigón. El anclaje y la adherencia del acero en la masa
del hormigón se asegura mediante ganchos de las barras, o utilizando barras del tipo nervadas. Las armaduras que se disponen para
absorber los esfuerzos de tracción son designadas “principales” o “resistentes”. Otras dispuestas transversalmente y unidas a aquellas
son las “secundarias” o “constructivas” y tienen por fin mantenerlas en posición y construir una trama interna del hormigón fortaleciendo
su naturaleza maciza.

Hormigón Prensado: En el hormigón armado, el hormigón esta trabajando solamente a la compresión, no siendo
aprovechada la masa del material ubicada en la parte de las secciones que trabajan a la tracción., esfuerzo absorbido
exclusivamente por el acero. El pretensado permite aprovechar totalmente la sección del hormigón haciéndolo
trabajar a la compresión. Esto se consigue utilizando aceros especiales de alta resistencia. Estos aceros son tesados
para comprimir al hormigón antes de que actúen las cargas previstas a soportar. La acción de estas cargas con su
efecto de tracción (en la parte correspondiente de la sección), produce una descompresión del hormigón el que
 siempre queda actuando en compresión por el valor residual de la compresión provocada inicialmente. Comparativamente, con el
hormigón armado resultan piezas más esbeltas, más flexibles, y de mayor resistencia.

El terreno: El terreno debe producir las fuerzas de reacción, que equilibren las acciones de las cargas totales del edificio. El cumplimiento
de esta función lo somete principalmente a esfuerzos de compresión. La capacidad portante del terreno es determinada mediante
ensayos de carga, sondeos y estudios geológicos con muestras extraídas al efecto o en pozos excavados con ese propósito. Un terreno es
considerado un sólido cuando está constituido por rocas, pero más comúnmente está constituido por tierras arcillosas, y en estos casos,
son ripiosos-arenosos.

Platicos: No obstante el prodigioso desarrollo de la química industrial, que permite afirmar que la nuestra es una era
química más que mecánica, los plásticos no reemplazan aun a los materiales tradicionales de la construcción, especialmente
en función estructural. Esto ocurre porque los plásticos acusan deformaciones excesivas y además
algunos son de naturaleza frágil. No obstante tienen una elevada capacidad resistente a la tracción en
relación con su peso. Los plásticos, son complejos químicos de muy variada composición. La producción
de piezas, barras, planchas, láminas se ejecuta por técnicas de moldeado, estampado, extorsión y
laminado. El uso de los plásticos en la construcción se registra como reemplazante de vidrios, chapas de
revestimientos, unidades de carpinterías, conductos y artefactos sanitarios.

Vidrios: El papel fundamental del vidrio en la construcción ha sido, y se mantiene, como la más difundida posibilidad de cerramiento
transparente o traslúcido.

Propiedades de los materiales:

Hormigón:

Porosidad: Un medio poroso se compone de una fase sólida y de un espacio poroso o volumen de vacío. Se debe
tener en cuenta los vacíos presentes en los agregados y en la pasta, que representan entre el 8 % y el 25 % del
volumen total. Las propiedades de transferencia de materia en medios porosos dependen tanto de la distribución
de tamaño de poros como de su conectividad. Los poros tienen distinto origen, diversos tamaños y variable
distribución y conectividad en la mezcla.
La resistencia y durabilidad se hallan directamente
vinculadas a las características de la estructura de poros.
Desde el punto de vista de la resistencia interesa la
porosidad total del hormigón. Desde el punto de vista de la
durabilidad interesa los poros interconectados entre sí y
con el exterior, ya que permiten el acceso de sustancias
que resultan agresivas al hormigón o a las armaduras.
El agua está involucrada en cada forma de
deterioro, y en sólidos porosos, la facilidad de penetración del agua dentro del sólido usualmente
determina la velocidad de deterioro. El agua es un agente que actúa como creador y destructor
de muchos materiales.
Durabilidad:

La durabilidad está relacionada con la facilidad con la cual los agentes agresivos ingresan y se mueven en su
interior.
PARA ESTUDIAR LA PERMEABILIDAD SE
UTILIZA LA LEY DE FICK
