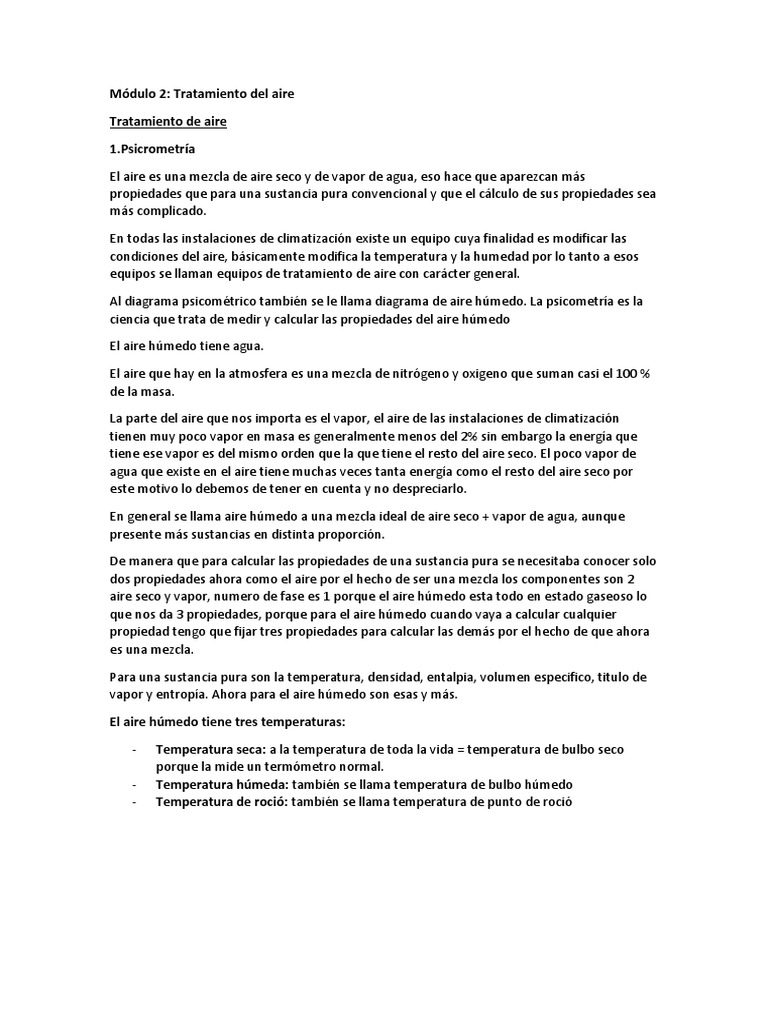

Módulo 2: Tratamiento del aire

Tratamiento de aire

1.Psicrometría

El aire es una mezcla de aire seco y de vapor de agua, eso hace que aparezcan más
propiedades que para una sustancia pura convencional y que el cálculo de sus propiedades sea
más complicado.

En todas las instalaciones de climatización existe un equipo cuya finalidad es modificar las
condiciones del aire, básicamente modifica la temperatura y la humedad por lo tanto a esos
equipos se llaman equipos de tratamiento de aire con carácter general.

Al diagrama psicométrico también se le llama diagrama de aire húmedo. La psicometría es la

ciencia que trata de medir y calcular las propiedades del aire húmedo

El aire húmedo tiene agua.

El aire que hay en la atmosfera es una mezcla de nitrógeno y oxigeno que suman casi el 100 %
de la masa.

La parte del aire que nos importa es el vapor, el aire de las instalaciones de climatización
tienen muy poco vapor en masa es generalmente menos del 2% sin embargo la energía que
tiene ese vapor es del mismo orden que la que tiene el resto del aire seco. El poco vapor de
agua que existe en el aire tiene muchas veces tanta energía como el resto del aire seco por
este motivo lo debemos de tener en cuenta y no despreciarlo.

En general se llama aire húmedo a una mezcla ideal de aire seco + vapor de agua, aunque
presente más sustancias en distinta proporción.

De manera que para calcular las propiedades de una sustancia pura se necesitaba conocer solo
dos propiedades ahora como el aire por el hecho de ser una mezcla los componentes son 2
aire seco y vapor, numero de fase es 1 porque el aire húmedo esta todo en estado gaseoso lo
que nos da 3 propiedades, porque para el aire húmedo cuando vaya a calcular cualquier
propiedad tengo que fijar tres propiedades para calcular las demás por el hecho de que ahora
es una mezcla.

Para una sustancia pura son la temperatura, densidad, entalpia, volumen especifico, titulo de
vapor y entropía. Ahora para el aire húmedo son esas y más.

El aire húmedo tiene tres temperaturas:

- Temperatura seca: a la temperatura de toda la vida = temperatura de bulbo seco

porque la mide un termómetro normal.
- Temperatura húmeda: también se llama temperatura de bulbo húmedo
- Temperatura de roció: también se llama temperatura de punto de roció
Si yo tomara un volumen de aire de esta habitación el aire húmedo que tomo tendría masa de
aire seco que corresponden a los kilogramos de nitrógeno y oxígeno y además tiene masa de
vapor.

O sea, en el aire húmedo se está mezclado poco vapor con mucho aire seco de manera que
este vapor está a una presión que es distinta de la presión total a la que está la mezcla y
entonces se habla de presión total y de presión de vapor que es la presión a la que está el agua
en estado vapor en la mezcla. Más adelante se verá, pero si tienes aire en fase de agua y una
fase de vapor las presiones a la misma temperatura tienen que ser distintas para coexistir
ambas fases.

¿Cómo mido la cantidad de vapor que tiene el aire?

Como una mezcla, necesito si en volumen tomado hay mucho vapor o poco, me invento una
propiedad que es ¿cuánto vapor hay aquí? Que es lo que llamamos la humedad cuanta
humedad tiene el aire.

Humedad hay varias:

- Humedad absoluta: se mide gr/kg

- Humedad relativa: se mide en tanto por ciento

Y además está la entalpia y la densidad.

Propiedades del aire

1. Presión total

A que presión está el aire de esta habitación, en principio a la presiona atmosférica.

La presión atmosférica depende de la altura cuanto mayor es la altura menor es la presión de

manera que a 0 m la presión es de 1 atm pero en Madrid a estar a 500 m la presión baja.

Si la diferencia de altura es poca, no se tiene en cuenta esa diferencia.

En las instalaciones de climatización ¿las propiedades del aire cambian? Es decir, cuando el
aire va por conducto o va por un ventilador.

Si yo tengo un ventilador que toma aire de la calle y lo mete por un conducto por lo que la
presión a la salida del ventilador es mayor que la presión a la entrada o lo que es lo mismo que
esto produce un incremento de presión. Pero como el incremento de presión del ventilador es
del orden de 0, 100 Pa al añadirle el valor de una atmosfera sigue dando esa presión entorno
los 101325 Pa por lo que se considera despreciable.
Si yo en el dibujo de la masa, meto aire la presión que ejerce el aire sobre este recipiente que
es la presión total es suma de la presión que ejerce el aire seco + la presión que ejerce el
vapor. Esto me interesa saberlo porque la presión a la que está el vapor no es la presión
atmosférica en otras palabras.

Dibujo del diagrama

Para una sustancia pura si me ponía a una presión de un bar esto era sólido, líquido y gas.

Si esto es agua a 1 bar el agua pasa de solido a líquido a 0 grados y de líquido a gas a 100
grados y eso es si estoy a 1 bar por lo que el agua de este vaso ¿dónde está? ahí.

A que presión está el agua de este vaso a la presión atmosférica y a que temperatura a 25
grados y la pongo aquí. Pero en esta habitación además del agua del vaso hay agua en el aire y
el vapor del agua del aire donde está en estado gaseoso y a la temperatura del aire por lo que
¿cómo tiene que estar?

Tiene que estar por debajo de esta línea o sea en esta clase hay agua en dos estados distintos
hay agua en el vaso liquida y agua en estado vapor y ¿cómo es posible? que este en estado
vapor si está ¿A la misma temperatura? Porque la presión que ejerce el vapor es mucho más
pequeña que la presión a la que está el aire a presión atmosférica.

La presión atmosférica es 1 bar y la presión de vapor es del orden de milibar o sea la presión
de vapor es del orden más o menos mil veces más pequeñas que la presión a la que está el
aire.
Humedad

En el eje pongo la temperatura, pero no todos los aires a la misma temperatura contienen la
misma cantidad de vapor pues defino la humedad como la relación entre la masa de vapor y la
masa de aire seco.

La humedad es como de grandes es la masa de vapor frente a la de aire seco por eso su
unidad es g vapor / kg aire seco, lo que pasa es que para abreviar en vez de escribir kg de aire
seco escribimos kg.

Esto es del orden de 10-3 hay muy poca masa de vapor en relación a la masa de aire seco y
como trabajar con el orden de -3 es un tormento lo expresamos como gvapor/ kg aire seco.

El porcentaje de la masa de vapor es del orden del 2 % o sea que hay muy poco.

Dibujo un diagrama donde pongo en el eje x la temperatura y en el eje y pongo la humedad.

La temperatura se mide en grado centígrado y la humedad en gr/kg y a continuación pinto el

aire de la clase mido la temperatura que son 25 grados y mido la humedad que es 10g/kg y
tengo ese punto. Ahora le hago perrería que pasa si al aire de esta habitación le añado vapor,
la humedad aumenta sin aumentar la temperatura por lo que el aire empieza a moverse hacia
arriba.

Conforme añado más masa de vapor la presión a la que está el vapor ¿qué le pasa?

Aumenta y otra vez tengo que pensar que en el agua y pintar el diagrama p-T sólido, líquido y
gas. El aire del local estaba aquí y yo el agua que está en forma gaseosa le estoy aumentando
la presión, cuando le aumente la presión más de la cuenta ¿qué es lo que pasa? Se empieza a
condensar a temperatura constante, aumentando su humedad lo que hace es aumentar su
presión.
Entonces porque no tomamos esta línea y la pintamos en el diagrama psicométrico porque
cuando llegamos a esa línea significa que es el momento donde el aire no admita más agua en
estado vapor y esta humedad se llama humedad de saturación.

O sea, la humedad de saturación es la máxima cantidad de vapor de agua que puede

contener el aire a una temperatura dada y te sirve porque hay otra manera de medir la
humedad que no son los gramos por kilos sino saber lo lejos que estoy de aquí (la línea de
cambio de fase).

De hecho, hay una manera de medir la humedad que es la humedad relativa y la humedad
relativa es el cociente entre el agua que tiene el aire y la máxima agua que le cabe a esta
temperatura.

La humedad de este aire puede ser del 60%, cuando el aire está aquí arriba la humedad es del
100% y cuando esta abajo es del 0%

La humedad relativa mide lo cerca que estoy de saturar el aire o lo que es lo mismo cuanto
más alta es la humedad relativa menos le gusta el aire el agua.

Cunado cuelga la ropa cuando está lloviendo, no ponemos la ropa a secar porque no se seca y
esto es debido porque cuando la humedad relativa es alta al aire no le cabe agua o lo que es lo
mismo el aire no va a secar nunca la ropa porque en el secado la ropa le tiene que dar agua al
aire y si el aire no la quiere como lo va a secar.

Saturar al aire significa llenarlo de agua hasta el punto que no quiera más vapor en estado
gaseoso y aparezca gotas de líquido.
Temperatura de roció

Es tomar aire y comienzas a enfriarlo, cunado lo enfrías en principio la humedad no cambia

solo cambia la temperatura y llega un momento que aparece gotas de líquido y esta
temperatura es la temperatura del rocio.

O sea, la temperatura del rocio es la temperatura a la que se tiene que poner una superficie
para que el aire condense sobre ella.

O sea, si yo ese vidrio, si estuviéramos en Madrid y fuera hiciese diez grados el vidrio estaría
empapado ¿porque?

Porque el aire que toca este vidrio se pone a una temperatura que está por debajo de su
temperatura de rocio.

La temperatura del rocio es la responsable de que aparezcan condensaciones o sea que si

quiero quitar al aire agua le tengo que enseñar algo que este por debajo de la temperatura de
rocio

Sino quiero que haya condensaciones tengo que tener cuidado que la temperatura aumenta
por eso cuando quiero que el coche no se empañe la luneta térmica lo que hace es calentar el
cristal si el cristal está caliente no se empaña evidentemente la temperatura de rocio siempre
es menor que la temperatura seca. Este aire la temperatura seca es 25 y la del rocio es 13.

¡Cuidado! Como baje por debajo de la temperatura del rocio llueve.

Llueve en primark porque la temperatura de la superficie de los equipos de aire acondicionada

se puso por debajo de la temperatura del roció del aire.

La temperatura de roció solo depende de la humedad, este aire de aquí tienen la misma
humedad que este.

Luego hablar de temperatura de roció alta es hablar de humedad alta, es hablar de humedad
absoluta alta.
Temperatura húmeda

El vaso de agua de la habitación está a 25 grados vengo mañana y meto un termómetro y mido
temperatura y está a la misma porque todo el mundo entiende que un cuerpo en contacto con
otro alcanza un equilibrio térmico si este aire está a 25 grados el agua tiene q estar a 25
grados.

Pues bébete agua a 25 grados y no se te olvida ósea que el agua está a una temperatura
inferior que la del aire, si mido la temperatura del agua el agua está a una temperatura de 16
grados, por ejemplo.

¿Cómo puede estar el aire a 25 y el agua a 19?

El agua a Tw y el aire aquí arriba si el aire está a 25 y el agua a 19 aquí hay una transferencia de
calor por convección.

El aire quiere calentar el agua, pero el agua el calor que recibe lo devuelve al aire
evaporándose de manera que cuando se alcanza el equilibrio el aire calienta al agua por
convección, pero el calor que recibe el agua el agua lo emplea en evaporar en mandar vapor al
aire de hecho el vaso esta mas vacío porque el agua no para de evaporarse.

Entonces la temperatura humedad es la temperatura del vaso de agua y se mide con un

termómetro en la punta pones un algodón lo mojas en agua y mide la temperatura con el
bulbo húmedo, temperatura a la que está el agua en contacto con el aire.

El agua se pone a una temperatura que depende del aire.

Hay una línea que es temperatura húmeda constante de manera que llegamos ahí y cuando
llegamos hasta aquí encontramos la tercera temperatura que esta entre la temperatura seca y
la de roció porque siempre se cumple que la seca es mayor que la húmeda y la de rocío.
El agua natural está a distinta temperatura en verano que, en invierno, por lo que la
temperatura del agua del vaso depende de la temperatura de la que este el aire.

Volumen especifico

Tomamos este volumen y divídelo por la masa de aire seco y entonces se define el volumen
especifico como los m3 que ocupa el aire por cada kilogramo de aire seco

Entonces el volumen especifico del aire cambia poco la densidad del aire, aunque depende de
la temperatura y la humedad cambia poco, en el diagrama psicométrico hay unas líneas que
son de volumen especifico constante pero cuando mira el volumen especifico aquí y aquí ha
cambiado muy poco entonces lo que se hace es suponer que la densidad del aire es constante
olvidarte que la densidad del aire va cambiando. Supongo una densidad igual a 1,2 kg/m3

Entalpia

Representa la energía que tiene el aire cunado se mueve. Cuanta energía tiene un kilogramo

Cunado quiero saber la energía que tiene el aire húmedo tengo que tener en cuenta la energía
que tiene el aire seco y la energía que tiene el vapor. Cuando hago la cuenta cunado sumo el
CPaire seco x t + hvapor x humedad cunado la sumo y opero me aparece la expresión que me
dice que la entalpia es Cp x t + landa x humedad
Ejercicio

Al hacer la formula anterior nos damos cuenta que la humedad es de 10gr/kg siendo un valor
muy pequeño la energía que tiene es igual a la del aire seco por lo que no podemos despreciar
el vapor.

Consideramos el Cp aire húmedos = Cp aire seco

Landa es la cantidad de energía que hay que dar a un kilo de agua para pasarlo de líquido a
vapor a 0 grados centígrados el calor latente del cambio de fase.

La gracia del vapor es que tiene mucha energía y aunque hay muy poco vapor de agua la
energía que tiene el vapor es mil veces mayor que la que tiene el aire seco.

De manera cuando quiera hacer una cuenta del intercambio de energía del aire voy a estar
pendiente de cuanto cambia su temperatura y cuanto cambia su humedad.

Porque cuando la humedad cambia la energía cambia de hecho en el diagrama psicométrico

hay un eje que es el eje de entalpia de manera que si quiero saber la entalpia de este aire
busco la línea q está aquí y la leo y pone 50. Cuanta más temperatura más energía y cuanta
más humedad más energía.
Tratamiento del aire

Balance de masa y energía

Yo tengo un equipo de tratamiento de aire y por aquí tengo una corriente de aire seco y la
pregunta cuanto aire seco entra por aquí pues el aire seco que entra es m que se kg aire seco /
segundo

Si yo hago balance de aire seco, balance de agua y balance de energía, balance de masa de
agua en kgv/s y balance de energía (kJ/s)

¿Si quiero saber cuánta masa de agua entra?: ¿cuánta agua entra con el aire?

Entonces multiplicamos m x w tenemos kgvapor/ segundo siendo la cantidad de agua que viaja
con el aire

¿Si quiero saber cuánto kW entra con el aire? Multiplico m x h

……………………………………………………………………………………………………………………………………………
Balance de masa y energía en un equipo de tratamiento de aire con carácter general

Les entra aire a condiciones 1 y aire a la salida que sale a unas condiciones distintas a la que
entro.

Además, le entra agua al equipo L1 y sale L2 y por la parte de abajo también sale agua y entra
calor Q’. No en todos los equipos entra todo esto.

Si el aire sale con mas humedad w2 que con la que entro w1 es que el aire ha ganado
humedad y si ha ganado humedad es porque el equipo le he metido agua es imposible que en
un equipo el aire se humidifique si al equipo no le he metido agua.

Si deshumidifico tengo que echar el agua por algún lado. Si le quito agua los condensados los
tengo que recoger.

Si el aire sale con más energía con la que entro esto es la energía que gano el aire se debe a
que ha entrado más energía que la que salió o lo que es lo mismo a esto le llamo Q

Un equipo de tratamiento de aire es un equipo al que al aire yo le puedo aportar o extraer

agua es decir lo puedo humidificar o deshumidificar y es un equipo que le puedo hacer al aire
ganar energía o perder energía. Si la entalpia crece el aire sale con más energía que con la que
entro.
La energía se debe por parte por la temperatura y parte por la humedad, en los catálogos nos
hablan muchas veces como potencia frigorífica sensible y potencia frigorífica total o carga
sensible o carga total, carga latente eso ¿qué es lo que es? Suponemos un aparato al que el
aire le entra en condiciones uno y le salen en condiciones 2.

En la imagen de arriba el aire se ha humidificado o deshumidificado ¿?

El aire se humidifica el aire sale con una humedad w2 mayor que w1.

Segundo el aire se está calentando o enfriando ¿?

El aire sale con más temperatura y el aire ha ganado más energía a su salida.

AhT es toda la energía que a ganado el aire, parte de esta energía se debe a que ha cambiado
la temperatura y que parte se debe a que ha cambiado la humedad.

Hay una parte que ha ganado energía porque ha aumentado su temperatura entonces
pintamos un punto intermedio IT el punto intermedio está a la humedad del punto 1 y a la
temperatura del punto 2.

Voy de 1-2 por este camino primero voy de 1-IT y luego de IT-2.

Cuando voy de 1-IT la humedad no cambia y la temperatura si cambia pues al intercambio de

energía que se debe al cambio de temperatura entre uno y dos que es este intercambio le
llamo sensible, sensible es la energía que intercambia el aire porque se modifica su
temperatura. Siempre que se cambia la temperatura hay calor sensible. La energía que gana el
aire por aumentar su temperatura.
Desde IT-2 cambia su humedad, pero no su temperatura por lo que cunado el aire se lleva por
este camino también le tengo que dar energía para aumentar su humedad. A este intercambio
le llamo latente hay latente cunado el aire cambia su humedad.

El total es la suma del sensible y el latente.

Como la entalpia es la formula Cpxt + landaxw cunado yo cambio la entalpia hay un CpxAt +
landax Ah a esto le llamo incremento de entalpia sensible y a esto le llamo incremento de
entalpia latente.

Depende de la aplicación del aparato nos podemos encontrar que el equipo puede dar
únicamente latente, únicamente sensible o latente + sensible.

Para hacer los cálculos exactos necesito saber del punto intermedio entalpia 1,2 y punto
intermedio. Y para saberlo necesito saber temperatura, humedad y presión y el caudal másico.

En los catálogos de los equipos de tratamiento de aire nunca vienen los caudales másicos ,
vienen en volumétrico luego ¡Cuidado!

Porque si yo tengo el caudal volumétrico que es lo que me va a dar el catalogo para calcular el
caudal másico necesito la densidad luego me tienen que decir donde esta medido el caudal
volumétrico porque la densidad en la entrada y la salida no es la misma.

Mpunto si es constante luego si me dan el caudal volumétrico a la entrada necesito saber el

caudal volumétrico a la entrada que es lo mismo que la densidad a la salida por el caudal
volumétrico a la salida.

Esto antes era un trabajazo porque de donde saco las entalpias ¿? Hoy en día lo sacamos de la
calculadora psicométrica anteriormente nadie calculaba el calor sensible ni el latente así se
utilizaban formulas aproximadas.

Que son para el aire en frigorías/hora

Problema 3

El aparato enfría y deshumidifica por lo que el aparato es una batería de enfriamiento y

deshumidificarían y lo que quiero saber es que potencia sensible y latente y total tiene que
tener ese fancoil para tomar ese aire aquí y llevarlo allí.

Factor de calor sensible: que parte es sensible del total se suele poner en tanto por uno.

Las baterías para enfriar el aire además de enfriarlo lo deshumidifican y tienen que dar más
energía de la necesaria para funcionar. Para enfriar el aire nada más tenía que producir 72 kw
de frio, pero cuando lo paso por la batería además se va a deshumidificar y al final tengo que
producir 85,85 kw de frio porque además de enfriar el aire lo estoy deshumidificando a veces
que me viene bien, pero hay veces que no necesitaría deshumidificarlo y estoy
deshumidificando más de la cuenta.

La fórmula aproximada considera que los Cp y la densidad del aire son constantes. Y en la
exacta tengo que calcular el caudal másico.

En la parte superior izquierda el diagrama psicométrico hay un semicírculo graduado que sería
el FCS porque haces una paralela del punto uno y dos, corta el semicírculo y nos dice el FCS.

En batería de calor se calienta el agua y para cambie la humedad alguien tiene que dar agua o
quitar agua entonces en la batería de calor alguien da agua o quita agua nadie entonces es asi
transparencia 21.

En la batería de calor la humedad que no cambia es la absoluta y la relativa si cambia en ese

caso disminuye por eso cuando el aire está caliente a las personas se nos seca los ojos, nos
reseca el ambiente. Cambia la humedad relativa pero no la humedad absoluta.

Mezcla de dos corrientes

Una caja de mezcla a la entrada de un equipo de tratamiento de aire, se mezcla aire exterior
con aire recirculado para dar aire de mezcla que es el aire que acaba entrando a la batería
como se calcula la temperatura y la humedad a la entrada de la batería pues con las
ecuaciones de la mezcla.

Los aparatos que se ponen en contacto con superficie frías y calientes eso son las baterías.

Que le pasa al aire cuando le inyecto vapor, en la batería de frio el aire puede hacer esto se
puede calentar batería de calor, calentar a humedad constante batería de calor se dice
también calentamiento sensible porque no hay latente solo cambia la temperatura o se puede
enfriar pero todas las baterías no son de enfriamiento y deshumidifican hay baterías en la que
el aire hace esto pero hay otras que hace esto se llama batería seca batería en las que no se
deshumidifica que no recoge condensando porque están pensada para que no haya
condensación por ejemplo la de los inductores ( viga fría) en la viga fría se enfría el agua y no
se deshumidifica y si se deshumidifica llueve.

Si le inyecto vapor al aire una lanza de vapor: el aire aumenta la humedad se humidifica sin
aumentar la temperatura. En este proceso no hay sensible, esto sería la sección de
humidificación en un equipo.

Con este tipo de aparato humidifico el aire sin aumentar la temperatura esto sirve solo para
humidificar cumple su función a la perfección.
Hay equipos de tratamiento de aire en los que se pone el aire en contacto directo con agua
líquida por ejemplo un enfriador evaporativo . Si el aire entra y va cayendo agua el aire se
mueve a entalpia constante , se enfria y humidifica por eso lo puedo llamar enfriador
adiabático , humidificador adiabático o enfriador evaporativo. El aire sale con más humedad
que con la que entro. Cunado impulsa este aire al subir la humedad la temperatura de rocio
aumenta y entonces basta que tengamos una superficie que este fresca para que acabe
mojando.

En las naves industriales se utilizan mucho porque es una manera barata de enfriar, esta
temperatura se llama temperatura húmeda y esta temperatura seca. Esto suele tener un buen
rendimiento un 80% entonces lo máximo que puedes enfriar es 19 grados. Lo coges a 25 y lo
soplas a 20 .

La torre de refrigeración que es un aparato donde el aire entra en contacto directo con el agua
, no me la compro para tratar el aire me la compro para enfriar el agua. Pero es un aparato
exactamente igual y para comprenderlo necesitamos psicometría porque lo que ve el agua del
aire no es la temperatura seca sino la húmeda por lo mismo que el agua se pone a la
temperatura húmeda del aire no a la seca . Ahora mismo el aire de esta habitación esta
enfriando esta agua y como es posible porque existe la temperatura húmeda porque el agua se
evapora porque hay contacto directo entre el aire y el agua si dejas la botella de agua cerrada
hasta arriba, el agua aumenta su temperatura.

Esta botella al estar en contacto con el aire se pone a la temperatura húmeda del aire a 19 y
pongo alado otra botella donde la llena hasta arriba y le pongo el tapón y vengo mañana la que
tiene en tapón está a 25 y la que no la tiene está a 19.

Porque la botella al estar cerrada si alcanza el equilibrio térmico con el aire cunado no lo
alcanza es porque dejo que se evapore.

1:11:32

Si la botella la cierras y la dejas tiempo al sol revienta, si la has dejado al sol y se ha dilatado
cuando ha bajado la temperatura lo que hace es un vacío.

Transparencia 19

Mezcla

El proceso de mezcla es el resultado de tomar dos corrientes de aire juntarlas y mezclarlas dos
en una nueva corriente de aire. El ejemplo se da cuando se mezcla la corriente de retorno del
local con la del aire, hay ocasiones que a veces eso se hace en un conducto no tiene por qué
ser en una caja de mezcla. En este caso las ecuaciones de masa y energía son muy sencillas.

La masa de aire que viene por aquí más la masa de aire que viene por aquí tiene ser igual a la
masa que sale por aquí.
Es decir, los kilos de aire seco por segundo se conservan quiere decir que m1 + m2 = m3

La segunda ecuación es de masa, pero con el agua. Los kg/s de agua que van por una corriente
se calcula con la humedad absoluta porque la humedad absoluta es gr/kg aire seco luego si yo
multiplico m 1 x w1.

La energía que viene por la corriente uno que es m1xh1

Aunque no lo parezca que con la temperatura ocurre lo mismo no tenía por qué ocurrir, pero
ocurre.

Esto nos lleva a decir que existe la regla de la palanca que nos viene a decir que en el diagrama
psicométrico aquí tenemos el eje en temperatura y aquí un eje en humedades como puedo
utilizar la ecuación de la humedad y la temperatura viene a decir que el punto de la mezcla
esta en la recta de los dos puntos.

Si la fracción es 50 , 50 es justo en el centro.

Cuando la corriente uno es el aire exterior AE le hemos llamado FAE a m1/m3 siendo m1 la
corriente exterior. Estas expresiones de aquí se expresan como que la temperatura de aire de
la mezcla es …..

Transparencia 20

Que le pasa al aire cuando yo lo pongo en contacto con una superficie que está a una
temperatura distinta del aire. Nosotros utilizamos un aire que ahora lo pongo en contacto con
una superficie que está a una temperatura distinta del aire suponemos un tubo.

Este tubo está a una temperatura distinta que la del aire que pasa ahí físicamente. El aire cerca
del tubo tiene una temperatura de 30 grados y conforme me voy alejando la temperatura
disminuye llegando a 20 grados. Aguas abajo tengo una temperatura que es una media entre
20 y 30 grados.

Al ser complicado hacemos un modelo simplificado utilizando el modelo de bypass , me

invento una pared de manera que todo lo que esta pegado al tubo se pone a la temperatura
del tubo y la que esta afuera tiene la temperatura del aire.

El de afuera es una mezcla de las dos mezclas de aire.

Cuanto caudal se pone a la temperatura del aire y cuanto caudal no se entera de que hay un
tubo. Si esto es el 20 y esto es el 80 hago una mezcla y ya tengo la temperatura.

El modelo simplificado es pensar que le aire se divide en dos el aire que se pone de q hay tubo
y el aire de que no se entera de q no hay tubo esos dos se mezclan y sale esta temperatura.

El comportamiento es muy distinto en función a la temperatura a la que se ponga la superficie

y hay tres casos distintos

1 caso la temperatura de la superficie esta mas caliente que la del aire es decir yo pongo el aire
en contacto con un tubo caliente ejemplo clásico de calefacción

2 caso que el tubo este más frio que el aire : que da lugar a dos situaciones distintas
Una cunado esta temperatura es superior a la temperatura de rocio aquí cambia su
temperatura pero no su humedad

Dos cuando esta temperatura es inferior a al temperatura de rocio que es cunado comienza
haber condensado ahí. Aquí cambia su temperatura y cambia su humedad. El aire pierde agua
se deshumidifica. Eso se da en las mayorías de las baterías.

Transparencia 21

Aquí tengo mi aire y lo pongo en contacto con una superficie caliente, aquí está la temperatura
de superficie y la temperatura de entrada y esta sería la de salida. En este proceso no se
cambia la humedad se cambia únicamente la temperatura. Por eso se dice que las baterías de
calor tan solo dan calor sensible porque las baterías de calor no cambian la humedad.

Yo miro el aire a la salida y cuál de las dos fracciones es mayor el de bypass porque está a una
temperatura más cercana de la de bypass.

La humedad absoluta es la humedad que en realidad tiene el aire la humedad relativa es solo
una sensación en la transparencia 21 vemos como al calentarlo vemos como la humedad
relativa aumenta, pero su humedad absoluta no cambia, lo que pasa es que el aire a 40 grados
le cabe mucha más agua y como le cabe mucha más agua la humedad relativa es del 30%
tenemos la sensación de que el ambiente es más seco pero el ambiente tiene en realidad la
misma agua.

En invierno el aire de invierno tiene una humedad de relativa muy alto al 90 u 80 % y la

humedad absoluta muy baja y aunque está al 80% tiene 3 gr o 4 gramos al aire frio le cabe 3 gr
de agua. Sin embargo, la que nos hace los balances de energía es la humedad absoluta.

Sin embargo, en aire en verano está aquí a lo mejor a un 30% de humedad relativa y dices al
30% el aire está muy seco pues tiene 5 veces más agua que el aire de invierno.

Donde se secan los jamones en la sierra porque el aire esta frio siempre que haya frio la
humedad absoluta es más baja para secar cualquier cosa te hace falta humedad absoluta baja.

La que nos interesa es la absoluta por los balances porque me indica cuánta agua ahí allí, la
relativa es una sensación térmica es para decir cuánto te falta para saturarte.

Factor de bypass es la fracción del aire no se ha enterado de que hay tubo y se calcula como
este trocito partido por le total.

Cuando el factor de bypass es 0,13 quiere decir que un 13 % del aire no se entera de que hay
tubo. Y por lo tano el 87 se pone a la temperatura del tubo. Cuando se hace una buena
transferencia en las baterías se consigue un factor de bypass bajito de 0,1 quiere decir que hay
un 10% del aire no se ha enterado de que había una batería.

Qué pasa si lo pongo en contacto con una superficie fría pero que no llegue a la temperatura
de roció. La temperatura de roció de este aire se obtiene haciendo una horizontal aquí y una
vertical aquí y obtengo la temperatura de roció.

La superficie está más caliente que la temperatura de roció, la temperatura de roció es 12

grados entonces yo lo pongo en contacto con una temperatura que está a 14 grados y el aire
está a 25 de manera que el aire se enfría no cambia su humedad. Siendo esta fracción el factor
de bypass saliendo el aire ahora más frio que más caliente.
Si yo pongo una batería con una temperatura alta de agua si yo meto el agua en lugar de 7
grados a 15 grados no pierde humedad, este cambio lo hago para conseguir una temperatura
de superficie alomejor de 18 grados que está por encima de la temperatura de roció y como
está por encima de temperatura de roció pasa eso no hay latente esto sería la viga fría o la
inducción. Y por eso la viga fría no tiene bandeja de condensado porque no hay latente en una
viga fría se intenta enfriar así ahora si la cagas empieza a llover. Esto se podría hacer con
cualquier equipo lo que pasa es que tienes que enviar el agua a 15 grados y comprarte un
fancoil más grande de lo que necesitaría porque necesitas más área de intercambio porque
con agua a 15 enfría menos que con agua a 7. Esto se usa mucho en refrigeración industrial

Normalmente en refrigeración ocurre esto: yo tengo aquí el aire que entra ahora calculo su
temperatura de roció digamos 12 o14 grados entonces ahora la superficie está más fría que la
temperatura de roció digamos 7 grados. Esa es la temperatura de la superficie del tubo
entonces en teoría el aire que estaba aquí estaba a la temperatura del tubo y con la humedad
del aire aquí, aquí es donde le gustaría estar al aire de aquí, pero ahí no se puede estar y como
no se puede estar el aire se viene aquí y todo esto se convierte en agua liquida

Entonces lo que me encuentro alado del tubo es aire a la temperatura del tubo y saturado al
100% de humedad y entonces la mezcla ya no es entre este aire y este aire sino este aire y este
aire entre estos dos aires es donde se produce la mezcla y el punto de salida estará en medio
dependiendo del factor de bypass. Este punto de aquí es el punto del aire saturado a la
temperatura del tubo se llama punto ADP = punto de roció del aparato el ADP es el aire
saturado a la temperatura de roció de la batería.

El factor de bypass es ahora entre el punto ADP-

El punto 4 no puede existir porque está por encima de la saturación y no puede estar más
saturado entonces tiene q venir aquí y todo esto se convierte en agua. Y ahora si aparece carga
latente ahora el aire pierde humedad y pierde temperatura.

Queramos o no el calor que se lleva el cubo se debe a dos razones uno le bajo la temperatura
al aire y licuo parte del vapor y para licuar o condensar parte del vapor hace falta energía.

Por ejemplo, el tirador de cerveza del bar que se condensa por aspecto metiendo una parte del
evaporador por el tirador la cerveza se enfría por el serpentín, un conducto mal aislado por
fuera y te llueve. Todo eso es un ejemplo de un contacto de aire con una temperatura inferior
a la temperatura de roció.

Otra cosa importante es saber la cantidad de agua que pierde esa batería, porque hay que
poner una bandeja para recoger esa agua imaginaros que yo quiero calcular cuánta agua sale
por el tubo por segundo para saber cuánto litros por segundo van a salir por el desagüe como
lo calcularía diciendo que la humedad absoluta a la entrada menos la humedad absolua a la
salida que es el agua que ha perdido el aire donde va al desague como calculamos la cantidad
de agua que va por aquí m1xw1 y la cantidad de agua por aquí m2xw2 como m1=m2 entonces
mx(w1-w2) son los gragua/s que va a salir por el sumidero.
Los gramos por segundo de agua que va a salir por debajo. La bandeja de recogida de
condensado hay que llevarlo evidentemente a un desagüe y no tirarla , aquí esta la batería el
condesador y el tubito hay que llevarlo a un desague imaginaros que el equipo esta en el falso
techo de un cuarto de baño , suponemos que tienes pendiente sino tienes pendiente
colocamos una bomba.

El desague es el bajante de pluviales pero si el de pluviales no pasa por el cuarto de baño el de

fecales y si es el de fecales ponemos un sifón y si no pones sifón el ventilador toma aire del
bajante de fecales y huele a mierda todo el salón. Entonces para evitarlo colocamos un sifón
primero cuidado que el sifón se seca hay que tenerlo lleno hay que echarle agua cada cierto
tiempo para que no se seque el sifón. Y segundo el sifón hay que calcularlo porque si el sifón es
pequeño y este ventilador muy grande el ventilador chupa agua y lo desifona.

Si no hay pendiente tienes que poner una bomba o algo. Para calcularlo coges el momento
más desfavorable en condiciones punta y ver cuánta agua sale por allí. Y sabes si el tubo lo
pongo de media pulgada la pongo de una pulgada.

El vapor de agua en el aire condensa formando una capa de condensada sobre la superficie de
intercambio hay transferencia de calor y masa entre el aire y la superficie de condensado el
aire no solamente pierde temperatura, sino que pierde vapor pierde masa pierde parte del
vapor que llevaba la temperatura media del condensado se llama ADP , es la temperatura que
se pone el agüita que eta aquí la que esta en contacto con el tubo esta a la misma temperatura
si tu pusiera el agua un termómetro esa temperatura esta a la temperatura de ADP.

Cuanto mayor sea el factor de bypass más malo es el aparato y cuanto menor sea el factor de
bypass más bueno es el aparato, más cerca estoy del ADP.

Inyección de vapor

Se usa para humidificar el aire imaginaros que yo quiero humidificar el aire entonces lo que
coloco es una lanza de vapor lo que hace es meter un caudal de vapor en el aire de forma que
el aire se humidifica. La potencia frigorífica es un equipo que todo lo que da es latente.

Aumenta la humedad absoluta y la relativa con la lanza de vapor.

Es la forma mas eficiente de humidificar el aire.

Transparencia 28

Que le pasa al aire cuando se pone en contacto con el agua a una temperatura distinta de la de
él.

Cuando pongo en contacto el aire con el agua que es lo que ocurre que se produce además de
transferencia de calor transferencia de masa es decir el aire le puede dar agua al agua o el
agua le puede dar agua al aire. Además de calor se puede transferir agua entre los dos.
Entonces si suponemos que la temperatura del agua es constante una parte del aire entra en
contacto directo con el agua y se satura. Esto es utilizar el modelo de bypass, pero con una
lámina de aire.

Un aire que está aquí que lo pongo en contacto con una bandeja de agua lo que pasa aquí lo
que hago es pensar en el modelo de bypass entonces hay una parte del aire que se pone a una
temperatura de la del agua y hay otra parte que es la de bypass. Entonces a la salida lo que
tengo es una mezcla de aire de la que ni se entera de la que hay agua y otro aire que se pone a
la temperatura del agua. Ademas de ponerse a la temperatura del agua cuando yo un aire lo
pongo en contacto directo con el agua se satura , si no esta saturado el aire intenta saturarse
por lo que este aire que esta aquí en contacto con el aire se pone en esta posición porque esta
a la temperatura del agua pero saturado y entonces el aire se salida es una mezcla entre el
que no se entera de nada y el aire que se pone a la temperatura del agua y además saturado.

Debido a que el aire este contacto con el agua y se intenta llevar toda el agua que puede.

¿De qué depende la cantidad de agua que hay en el aire?

Siempre hay una parte que se satura la cápita de aire más cerca del aire que está saturado que
está a la temperatura del agua y además al 100% de humedad lo que pasa que esa capa es a
veces del 10% otra vez es del 20% y eso depende de lo largo que sea el recorrido del aire por el
agua si yo recirculo, pero en principio nuestro modelo simplificado es pensar que siempre
tengo esas dos corrientes de aire.

Transparencia 29

En función de la temperatura que tenga el agua me pueden salir todos estos casos que están
en azul yo estoy haciendo una mezcla. Si yo pongo el aire en contacto con agua muy fría que
pasa se enfría y la humedad baja, es decir yo puedo poner el aire en contacto con el agua y
secar el aire. Siempre que la temperatura del agua sea inferior que la temperatura de roció del
aire, el aire condenso y deposita agua en el agua y pierde agua. De manera que la bandeja se
te va llenando.

Aquí el aire sale más caliente y sale con más humedad esto es lo que pasa en una ducha en un
cuarto de baño y aquí en medio pongo el aire en contacto con un agua que está a una
temperatura menor que el pero mayor que la de roció se enfría y se humidifica.

La temperatura húmeda del aire es la temperatura de bulbo húmedo la temperatura del agua
en contacto con el aire durante mucho tiempo ejemplo de una botella abierta durante mucho
tiempo. El agua se tiene que evaporar y para evaporar necesita calor que lo toma de ella
misma

1:12:45

El agua no se puede poner a 25 entonces le fuerza a bajar la temperatura del agua porque yo
me quiero evaporar entonces lo pongo a 18 porque es lo que me hace falta para evaporarme.

Si cierro la botella y la dejo aquí esta agua acaba a la temperatura seca peor ahora si yo la abro
acaba en la temperatura húmeda. Si la cierro y dejo una cámara de aire, ese aire se satura y
entonces empieza a igualarse la temperatura.
En los equipos de climatización se utiliza el humidificador o enfriador adiabático esto es poner
en contacto agua con un aire que está a la temperatura húmeda de ese aire. Porque esta agua
está dando vuelta mucho tiempo y entonces acaba a la temperatura húmeda del aire. Estos
equipos que tan solo tiene una bandejita un aspesor donde estoy duchando el aire todo el
tiempo con un agua que está ahí abajo. Y como esta recirculando esa agua mucho tiempo al
final acaba a la temperatura húmeda del aire, entonces el proceso es una mezcla entre el aire y
la temperatura húmeda del aire que le pasa al aire que sale más húmedo y más fría.

Problemas de liogonella por la bandeja por haber agua estancada que se recircula.

Un equipo de esto es capaz de enfriar hasta la temperatura húmeda del aire, por lo que
depende de las condiciones que tenga tu aire que estas enfriando, donde tiene sentido en
lugares donde el aire es muy seco porque si el aire está aquí me lo puedo llevar aquí, en
Madrid en días de calor donde la humedad relativa es del 30 funciona muy bien y soy capaz de
quitar casi diez grado al aire con un enfriador evaporativos.

En Huelva el aire está aquí está en el 70% no vas a enfriar apenas nada en climas húmedos
poner pulverizadores no va a enfriar.

Si quiero controlar temperatura y humedad necesito batería de frio, batería de calor y

humidificador o lanza de vapor.

Transparencia 31

Una torre no es un equipo para tratar aire es un equipo para enfriar agua, aunque trata un aire
el exterior, pero la torre se usa para enfriar algo.

Una torre enfría agua usando aire de la calle.

El agua que normalmente viene de una condensadora o un equipo que la ha calentado yo la

quiero enfriar entonces cuando la quiero enfriar la ducho a contracorriente con aire pongo una
corriente de aire hacia arriba y una ducha hacia abajo y se mezclan las dos.

Yo tengo un aire a 40 grados y el agua viene a 35 grados, entonces lo que hago es tomar el aire
que está aquí y hacerle esto porque cuando yo pongo en contacto directo aire con agua
caliente pasa eso que está ahí y entonces el aire sale por aquí sin embargo si esta es la línea de
entalpia o temperatura húmeda ese aire que sale aquí sale con más energía de la que entro
sale con más entalpia que la que entro. A pesar de salir más frio sale con mas energía porque
la cantidad de agua que le he metido compensa de sobre la perdida de temperatura que he
perdido la carga latente es mucho mayor que la carga sensible que le he quitado al agua
entonces si el aire ha ganado energía el agua que tiene q hacer perder energía entonces el
agua que está a 35 grados pierde energía y se enfría.

A este proceso se suele dibujar respecto a la temperatura húmeda del aire que es la máxima
temperatura que se puede conseguir con una torre. Yo con una torre el agua más frio que
puedo conseguir es la temperatura húmeda del aire, más allá de eso no puedo conseguir si el
aire está a 40 grados con una temperatura húmeda de 19 el máximo enfriamiento del agua va
ser de 19 grados.

Las torres se diseñan con la temperatura húmeda del aire más alta de la localidad.
Problemas de las torres de refrigeración es la legionella que es una bacteria que crece en el
agua caliente y aquí lo que hay es agua caliente. Siendo esto un problema de mantenimiento.
