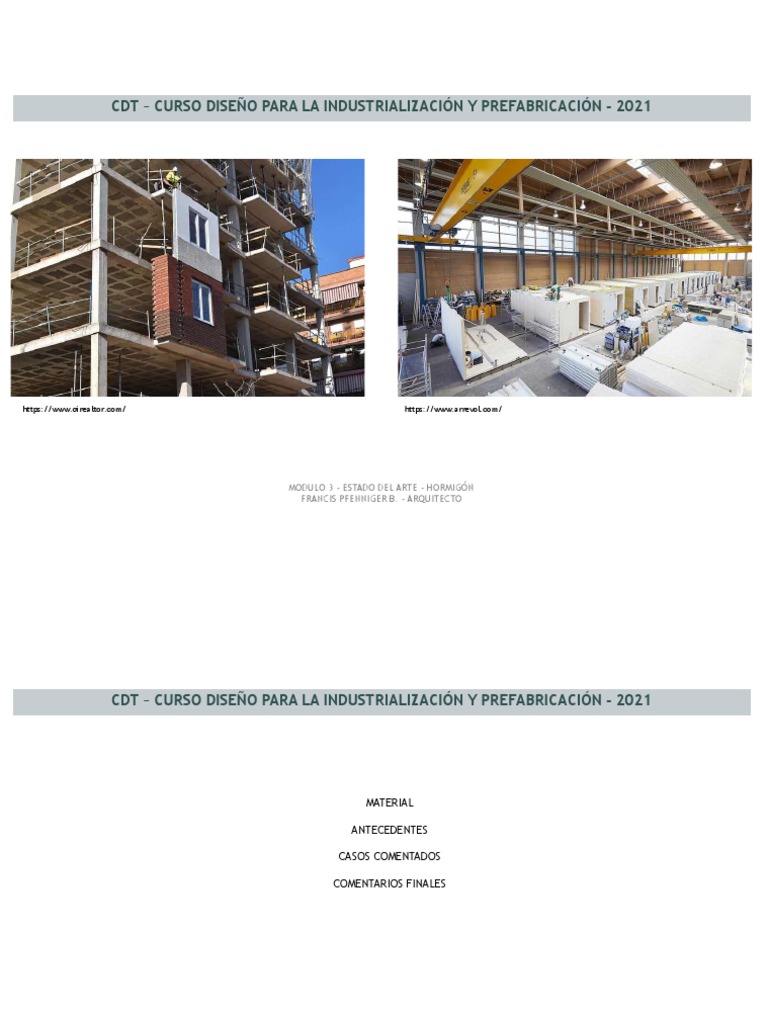

CDT – CURSO DISEÑO PARA LA INDUSTRIALIZACIÓN Y PREFABRICACIÓN - 2021
https://www.oirealtor.com/ https://www.arrevol.com/
MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

FRANCIS PFENNIGER B. - ARQUITECTO
MATERIAL
ANTECEDENTES
CASOS COMENTADOS
COMENTARIOS FINALES

- SE PRODUCE CON MATERIALES EXISTENTES EN TODO

EL MUNDO.
- PLASTICIDAD, MOLDEABILIDAD: PUEDE TOMAR LA

FORMA DESEADA, Y SE MOLDEA A TEMPERATURA
AMBIENTE. ALTA TRABAJABILIDAD.
- MONOLITISMO Y CONTINUIDAD
- MATERIAL ADECUO RESISTENTE: RESISTENCIA

MECÁNICA Y CARACTERÍSTICAS A VOLUNTAD
- ECONOMÍA
- RESISTENCIA AL FUEGO
- RESISTENCIA A LA CORROSIÓN
- RESISTENCIA A CONDICIONES AMBIENTALES

ADVERSAS IMPERMEABILIDAD SEGÚN DISEÑO
- DURABILIDAD.

DESVENTAJAS
- PESO Y VOLUMEN  IMPACTO SOBRE FUNDACIONES

 EXIGENCIA PARA PREFABRICADOS
- ELEMENTOS ESTRUCTURALES ROBUSTOS
- DIFICIL CONTROL DE CALIDAD : REQUIERE DE NORMAS, LABORATORIOS,

ENSAYES , PRUEBAS Y CERTIFICACIONES.
- EJECUCIÓN LENTA: FAENA HÚMEDA DEBEN CONSIDERARSE LOS TIEMPOS

DE FRAGÜE Y ENDURECIMIENTO ASÍ COMO PROCESO DE CURADO ,
DESMOLDE Y DESCIMBRE
- SUFRE RETRACCIÓN PLASTICA.
- MATERIALES POCO RECUPERABLES: CON POSIBILIDADES DE RECICLAJE.
- ALTA TRANSMITANCIA TÉRMICA.
- DEPENDENCIA DEL MOLDE Y DE TECNOLOGÍA ASOCIADA.
- MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

EL HORMIGÓN COMO MATERIAL
MATERIAL FORMÁCEO RESULTADO DE LA MEZCLA DE AGUA, ÁRIDOS O AGREGADOS PÉTREOS

(arena, grava) MAS UN AGLOMERANTE (Cemento, cal, yeso, resinas) Y EVENTUALMENTE UN
ADITIVO QUE FRAGUA Y ENDURECE, ADQUIRIENDO GRAN RESISTENCIA (Guzmán A, Euclides)
MATERIAL FORMÁCEO QUE SE CONVIERTE EN PIEDRA (E. Torroja)

J. SMEATON – FARO EDDYSTONE HORMIGÓN ARMADO – J. Monier 1849

-El diseño de encaje de los bloques de piedras. Maceteros de Hormigón reforzado con alambre
- Para cimentaciones y conglomerante usó una
mezcla de cal viva, arcilla, arena y escoria de hierro
machacada.

JEAN LOUIS LAMBOT - 1885.

PATENTA CAJAS PARA ALMACENAR Y TRANSPORTAR NARANJAS.
1849 – Bote hormigon reforzado  origen del ferrocemento

F. HENNEBIQUE 1890 PERRET – CASA CALLE FRANKLIN

FREYSSINET – HANGARES PARA DIRIGIBLES – 1902 – ORLY
INNOVACIONES - ENCOFRADOS DESLIZANTES – PRETENSADO

R. MAILLART – 1929 – Puente Salgnatobel F. L. WRIGHT – Museo Guggenheim N. York

TEMPLO VOTIVO MAIPÚ Y COLUMNATA COPELEC - Juan Borchers, J. Bermejo & I. Suárez
Juan Martínez – Oreste Depetris

IGLESIA BENEDICTINOS – G UARDA + M. CORREA EDIFICIO CEPAL – E. DUHART

(1962) (1966)

EDIFICIO MANNATIALES – IZQUIERDO Y LEHMANN CENTRO INNOVACION UC – A. ARAVENA 2014

T. EDISON – SISTEMA PARA PRODUCCION INDUSTRIALIZADA DE CASAS EN HORMIGÓN - 1902

HABITAT MONTREAL – 1967 – MOSHE SAFDIE


NAKAGIN TOWER – K. KUROKAWA – 1972


VARIABLES PRINCIPALES DEL COSTO DEL HORMIGÓN ARMADO
Valor del Valor del

Valor del
Moldaje Acero
Hormigón
Aproximadamente Aproximadamente
Aproximadamente
32% 33%
35%

MOLDAJE INDUSTRIALIZADO

FERRALLA O PREFABRICACIÓN DE ARMADURAS DE REFUERZO PARA HORMIGÓN
https://ferroslapobla.com/
http://www.armacero.cl/

PRODUCCIÓN INDUSTRIAL Y TRANSPORTE HORMIGÓN
www.sanbi.cl
https://cienciabasica.com
www.transralco.cl

SISTEMAS Y PRODUCTOS PREFABRICADOS DE HORMIGÓN
SISTEMAS ESTRUCTURALES POSIBLES PRODUCTOS Y/O COMPONENTES
PILAR-VIGA PILARES
PÓRTICOS VIGAS/CERCHAS
MUROS LOSAS – Alveolares – Losas π – Prelosas
MIXTOS VIGUETAS Y LOSETAS
TILT UP MUROS
MÓDULOS BLOQUES
ELEMENTOS DE URBANIZACIÓN
MUROS DE CONTENCIÓN – Macizos – Tierra Armada
EL GRAN TEMA DE LOS PREFABRICADOS DE HORMIGÓN SON EL PESO Y LAS CONEXIONES QUE ASEGUREN EL
MONOLITISMO Y/O LA CONTINUIDAD ESTRUCTURAL.
TIPOS DE UNIONES PARA ELLO SE RECURRE A:

-JUNTA SECA
-JUNTA HÚMEDA

HORMIPRET

TENSOCRET

TENSOCRET




www.tensocret.cl

www.tensocret.cl

www.tensocret.cl

OTRAS SOLUCIONES



COMPONENTES CRÍTICOS

Fuente fotos. Alejandro Estrada A
COMPONENTES CRÍTICOS
www.bottai.cl www.incrusta.cl www.proeri.com
https://www.rintal.es
/

LOSAS ALVEOLARES

TIERRA ARMADA – www.tierra-armada.com – www.tierraarmada.cl


PREANSA – PLANTA Y OBRA

PANELES NO ESTRUCTURALES CERRAMIENTO – www.prensa.cl

TRANSPORTE Y MONTAJE ELEMENTOS PREFABRICADOS DE HORMIGÓN
https://victoryepes.blogs.upv.es/

ALGUNAS INNOVACIONES EN PREFABRICADOS DE HORMIGÓN

ËDIFICIOS PREFABRICADOS PARA NUEVA

PLANTA DE PAPEL FPC TISSUE CORONEL¨
- INSTALACIÓN DE PLANTA MÓVIL EN CORONEL PARA LA FABRICACIÓN DE LA ESTRUCTURA.
(la prefabricación 20 % de la estructura con elementos fabricados en la planta de Santiago

y el 80% de los elementos fabricados con planta móvil en Coronel)
REDUCCIÓN DE COSTOS ASOCIADOS AL TRANSPORTE DE LOS ELEMENTOS PESADOS PARA LOS

466 KM QUE SEPARAN SANTIAGO DE CORONEL.
- DESARROLLO PILAR HÍBRIDO

1.- Edificio MÁQUINAS: 4 sectores – 10.000m2
CARACTERÍSTICAS GENERALES: NUDOS RÍGIDOS HORMIGONADOS ÏN SITU¨
PILARES HORMIGÓN ARMADO 26MTS. / 59 TON.
VIGAS PRETENSADAS 26MTS. LUZ.
2.- Edificio CONVERSIÓN: 2 sectores – 25.900m2
CARACTERÍSTICAS GENERALES: NUDOS RÍGIDOS HORMIGONADOS ÏN SITU¨
PILARES HORMIGÓN ARMADO 15MTS.
VIGAS PRETENSADAS 30MTS. LUZ.

PILARES HÍBRIDOS - DESARROLLO TECNOLÓGICO
POR LA CONDICIÓN SÍSMICA DE LOS SUELOS EN LA ZONA (LA ROCA SE ENCUENTRA A 90 MTS . DE
PROFUNDIDAD)
PESE A CUMPLIR CON LA NORMATIVA ACTUAL, LA ESTRUCTURA TÍPICA DE TENSOCRET TENDRÍA EN

DEFORMACIONES ENTORNO A 34CM  SI SE PRODUCE SISMO SEVERO QUEDARÁ CON DEFORMACIONES
PERMANENTES
CAPITEL
SECCIÓN
CRÍTICA
SISTEMA DE PROTECCIÓN SÍSMICA:
 SE MINIMIZA EL DAÑO EN LA ESTRUCTURA. CUERPO

CENTRAL
SECCIÓN
CRÍTICA
BASE

HABILITACION PLANTA MÓVIL



PLANTA SANTIAGO – VIGAS HIBRIDAS/ COSTANERAS LATERALES/

EDIFICIO MÁQUINAS - MARCOS A 12,0M; COLUMNAS HÍBRIDAS DE 26,0M


EDIFICIO CONVERSIÓN
SUPERFICIE 25.900 M2 - MARCOS @16m - COLUMNAS HIBRIDAS 13m



PREFABRICADOS + PROTECCIÓN SÍSMICA -AISLADORES ELASTOMERICOS BASALES

Sistema Constructivo
CDT – CURSO DISEÑO PARATENSOCRET®
LA INDUSTRIALIZACIÓN Y PREFABRICACIÓN - 2021

MOBA – UNA INNOVACION PENDIENTE

SISTEMA
CONSTRUCTIVO
P R E M O L D E A D O S E N FA B R I C A
PRE-MOLD
ARMADOS IN SITU
FA B R I C A C I O N
M O N TA J E
E TA PA S : TRANSPORTE
TERMINACIONES
FA B R I C A C I Ó N E L E M E N T O S P R E M O L D E A D O S



T R A N S P O R T E – M O N TA J E - A R M A D O


P RO YECTOS RECI EN TES

ESTUDIO 4L ARQ
CÓMO GENERAR ESPACIOS DIFERENTES A TRAVÉS DE ELEMENTOS IGUALES?
CÓMO LA ESTANDARIZACIÓN ABRE PASO A LA ADAPTACIÓN Y PARTICIPACIÓN?
CÓMO PREVER EL CAMINO DE LAS ALTERACIONES Y TRANSFORMACIONES NECESARIAS?

CASA CUBO - 8 VIVIENDAS DUPLEX

UBICACIÓN: AÑELO, PROVINCIA DE NEUQUEN, ARGENTINA
SUPERFICIE ORGINAL: 90 M2

LA FORESTADA - 3 VIVIENDAS DUPLEX

AÑELO, PROVINCIA DE NEUQUEN, ARGENTINA - SUPERFICIE ORGINAL: 90 M2


M O D U L O S S A N I TA R I O S D E E M E R G E N C I A

MODULOS AUTÓNOMOS – PARA MADRES SOLTERAS – 30m2 - 2012


MODULOS AUTÓNOMOS – PARA MADRES SOLTERAS – 30m2 - 2012




MODULOS DE BAÑOS PUBLICOS = 12,0m2 = 2013



VIVIENDAS UNIFAMILIARES 4 M – 45 m2





CDT – CURSO DISEÑO PARA LA INDUSTRIALIZACIÓN Y PREFABRICACIÓN – 2021
OBRAS SINGULARES DE PREFABRICADOS DE HORMIGÓN TENSOCRET

CDT – CURSO DISEÑO PARA LA INDUSTRIALIZACIÓN Y PREFABRICACIÓN – 2021
CALIDAD DE ACABADO DEL HORMIGÓN


SISTEMA HAPE – UN DESARROLLO TRUNCADO

HOTEL NIPPON – PFENNIGER & ASOCIADOS






FERROCEMENTO -P.L.NERVI – ESTRUCTURA Y FORMA – PALLAZZO DEL SPORT


FERROCEMENTO CHILE
POSEIDON CASA BENGOA– R. HOFFMANN

FERROCEMENTO – UN NUEVO INTENTO
UNIVERSIDAD DEL BÍO BÍO Y CEMENTOS – BÍO BÍO
SECUENCIA FABRICACIÓN







PONTONES JUAN SABBAGH

PONTON YADRÁN – PFENNIGER& ASOCIADOS – PROCESO FABRICACIÓN



CONCRETE CANVAS

TRANSPORTAR – INFLAR - HIDRATAR

54 m2

DUCTAL
HORMIGON COMPUESTO CON: CEMENTO, HUMO DE SÍLICE (MICROSÍLICE), RELLENO DE

MINERALES (NANO FIBRAS), FIBRAS METÁLICAS U ORGÁNICAS, ARENA, ADITIVO SUPER
PLASTIFICANTE Y AGUA.

PASARELA DE LA PAZ, SEÚL, COREA 1998 - ARQTO. RUDY RICCIOTTI

arco de 120 metros, sin soportes intermedios, una plataforma de 3cm de espesor y una altura de 15 cm,

VILLA NAVARRA - Arqto. Rudy Ricciotti



BAUMAX – LA ÚLTIMA GENERACIÓN
CONSTRUCCIÓN ROBOTIZADA EN HORMIGÓN, GENERA AHORROS, REDUCE PLAZOS

Y ASEGURA CALIDAD
DISEÑO. INTEGRACIÓN ENTRE EL SOFTWARE DISEÑO Y EL QUE COMANDA LOS ROBOTS.
SE PUEDEN DISEÑAR Y PRODUCIR ELEMENTOS DE CORTE PRECISOS CON SUS DETALLES E

INCLUSO LAS INSTALACIONES ELÉCTRICAS Y SANITARIAS.
COMO LOS PROYECTOS SE HACEN UNA POR VEZ, ES POSIBLE CAMBIAR EL DISEÑO DE LA VIVIENDA
CADA VEZ QUE LA LÍNEA DE PRODUCCIÓN TERMINA UNA.
2) PRODUCCIÓN EN PLANTA DE TIPO CARRUSEL.
3) MONTAJE. SE REALIZA MEDIANTE UNIONES HÚMEDAS.


150.000m2 CONSTRUIDOS
420 CASAS
580 DEPARTAMENTOS
30% REDUCCIÓN DE TIEMPO PROMEDIO

13% REDUCCIÓN DE COSTOS OBRA GRUESA
65% REDUCCIÓN ESCOMBROS




INVESTIGACIÓN APLICADA – IMPRESIONES 3D EN HORMIGÓN
https://www.3dnatives.com/

MARRUECOS – BE MORE 3 D MEXICO - 3D VULCAN CASA 3D EN 24 HORAS

UNIVERSIDAD DE NANTES – POLIURETANO/HORMIGÓN 90M2 -54 HORAS DUBAI – 640 M2/9,5m – MUROS PARALELOS YESO/ CENTRO HORMIGÓN

¿MARTE?

A MODO DE SINTESIS
EL HORMIGÓN TIENE FORTALEZAS Y ATRIBUTOS QUE LO CONVIERTEN EN UN MATERIAL DE

CONSTRUCCIÓN DE GRAN VALOR E INTERÉS.
PARTE DE SUS LIMITACIONES SE COMBATEN CON LA PREFABRICACIÓN.
LAS CONEXIONES SON UNA VARIABLE CRÍTICA EN EL PREFABRICADO DE HORMIGÓN QUE SE ENFRENTA
CON DOS ALTERNATIVAS : JUNTA HÚMEDA PARA LOGRAR CONTINUIDAD ESTRUCTURAL O CON JUNTA
SECA .
ALTO COSTO DE BUENOS SISTEMAS DE MOLDES  POCA VARIABILIDAD Y FLEXIBILIDAD EN LOS DISEÑOS
Y EN LA OFERTA DE LAS EMPRESAS DE PREFABRICACIÓN.
NUEVAS TECNOLOGÍAS ROBOTIZADAS (BAUMAX O SISTEMAS DE IMPRESIÓN DIGITAL 3D) OFRECEN

ALTERNATIVAS DE DESARROLLO INSOSPECHADAS.
LAS NUEVAS TECNOLOGÍAS ASOCIADAS A NANOTECNOLOGÍA EN EL MATERIAL PUEDEN SIGNIFICAR UNA

SALTO CUANTITATIVO Y CUALITATIVO SIGNIFICATIVO ADICIONAL.
L A IMPRESIÓN 3D ESTÁ EN ETAPA EXPERIMENTAL, PROMETE REDUCCIONES DE COSTOS Y ADAPTABILIDAD

A PROYECTOS SINGULARES.
TEMPLO BAHAI EN CHILE








https://laderasur.com/

LO QUE HABLÁBAMOS ANTES… CÓMO IMAGINAR LA PREFABRICACIÓN EN LAS

PRÓXIMOS AÑOS?
LA CAPACIDAD DE REALIZAR UN EJEMPLAR ÚNICO, PERSONALIZADO EN UNA FAENA CON LA LÓGICA DE LA
PRODUCCIÓN INDUSTRIAL (seriada, en línea, etc.)
 TRANSPORTE DE INFORMACIÓN EFICIENTE

 INTERFACE DE BAJO ROCE
 CAD - CAM
LA PERSONALIZACIÓN MASIVA  (Ejemplos: ropa/computadores/volkswagen) .
EN SÍNTESIS:
UNOS DISEÑADORES CO TODA LA INFORMACIÓN SISTEMATIZADA Y ORGANIZADA EN UN LENGUAJE COMÚN,

ALINEADOS CON LOS PROVEEDORES. (el problema no es concordar un módulo; el tema es organizar la
información bajo parámetros comparables)
INDUSTRIA ROBOTIZADA, FLEXIBLE, CON GRAN CAPACIDAD DE ADAPTACIÓN Y RESPUESTA
UN CONSTRUCTOR LIGERO DE EQUIPAJE PERO DOTADO DE PODEROSAS HERRAMIENTAS DE SOFTWARE,

ALINEADOS CON LOS DISEÑADORES Y CON LOS PRODUCTORES/PROVEEDORES.
UNAS ESPECIFICACIONES QUE DETALLEN ATRIBUTOS Y DESEMPEÑOS A LOS PRODUCTOS, NO MARCAS.
UN ESTADO QUE VELE POR LA TRANSPARENCIA Y ACTUALIZACIÓN DE LA NORMATIVA Y REGLAMENTACIÓN .


CDT - Curso Diseño para La Industrialización Y Prefabricación - 2021

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

CDT - Curso Diseño para La Industrialización Y Prefabricación - 2021

Cargado por

Copyright:

Formatos disponibles

CDT – CURSO DISEÑO PARA LA INDUSTRIALIZACIÓN Y PREFABRICACIÓN - 2021

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

- SE PRODUCE CON MATERIALES EXISTENTES EN TODO

- PLASTICIDAD, MOLDEABILIDAD: PUEDE TOMAR LA

- MATERIAL ADECUO RESISTENTE: RESISTENCIA

- RESISTENCIA A CONDICIONES AMBIENTALES

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

- PESO Y VOLUMEN  IMPACTO SOBRE FUNDACIONES

- ELEMENTOS ESTRUCTURALES ROBUSTOS

- DIFICIL CONTROL DE CALIDAD : REQUIERE DE NORMAS, LABORATORIOS,

- EJECUCIÓN LENTA: FAENA HÚMEDA DEBEN CONSIDERARSE LOS TIEMPOS

- SUFRE RETRACCIÓN PLASTICA.

- MATERIALES POCO RECUPERABLES: CON POSIBILIDADES DE RECICLAJE.

- ALTA TRANSMITANCIA TÉRMICA.

- DEPENDENCIA DEL MOLDE Y DE TECNOLOGÍA ASOCIADA.

- MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

MATERIAL FORMÁCEO RESULTADO DE LA MEZCLA DE AGUA, ÁRIDOS O AGREGADOS PÉTREOS

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

J. SMEATON – FARO EDDYSTONE HORMIGÓN ARMADO – J. Monier 1849

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

JEAN LOUIS LAMBOT - 1885.

1849 – Bote hormigon reforzado  origen del ferrocemento

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

F. HENNEBIQUE 1890 PERRET – CASA CALLE FRANKLIN

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

R. MAILLART – 1929 – Puente Salgnatobel F. L. WRIGHT – Museo Guggenheim N. York

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

IGLESIA BENEDICTINOS – G UARDA + M. CORREA EDIFICIO CEPAL – E. DUHART

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

EDIFICIO MANNATIALES – IZQUIERDO Y LEHMANN CENTRO INNOVACION UC – A. ARAVENA 2014

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

T. EDISON – SISTEMA PARA PRODUCCION INDUSTRIALIZADA DE CASAS EN HORMIGÓN - 1902

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

HABITAT MONTREAL – 1967 – MOSHE SAFDIE

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

Valor del Valor del

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

TIPOS DE UNIONES PARA ELLO SE RECURRE A:

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN

www.bottai.cl www.incrusta.cl www.proeri.com

MODULO 3 - ESTADO DEL ARTE - HORMIGÓN
