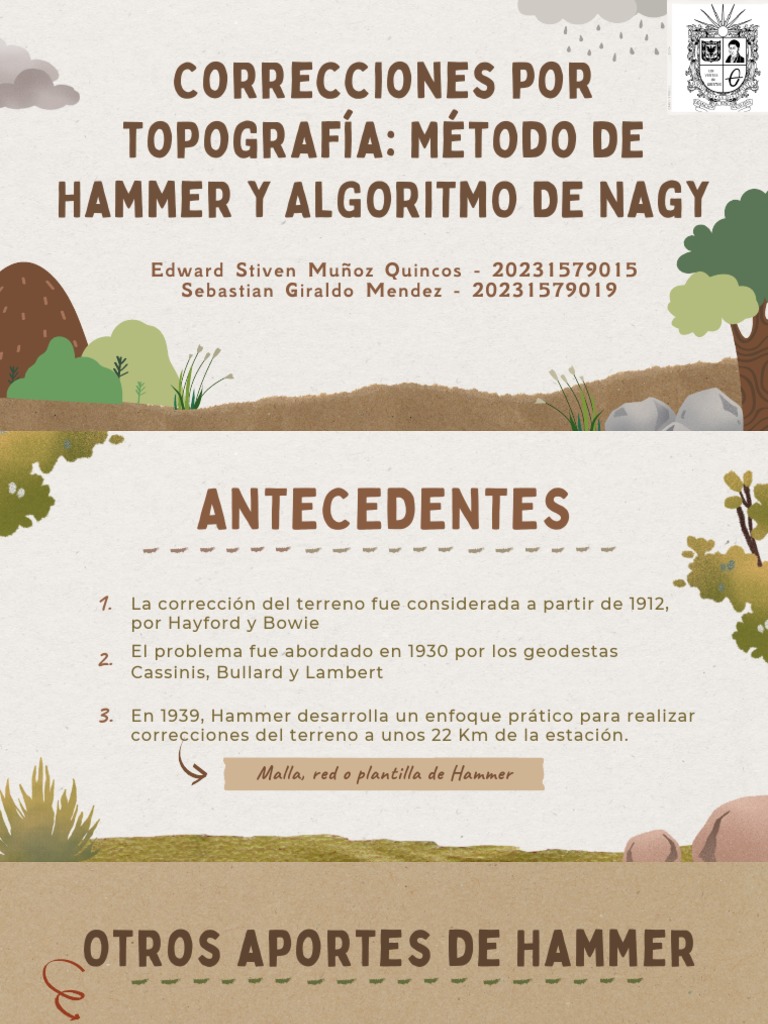

Correcciones por

topografía: Método de

Hammer y ALGORITMO DE Nagy

Edward Stiven Muñoz Quincos - 20231579015
Sebastian Giraldo Mendez - 20231579019
 ANTECEDENTES
1. La corrección del terreno fue considerada a partir de 1912,
por Hayford y Bowie

2. El problema fue abordado en 1930 por los geodestas

Cassinis, Bullard y Lambert

3. En 1939, Hammer desarrolla un enfoque prático para realizar

correcciones del terreno a unos 22 Km de la estación.

Malla, red o plantilla de Hammer

Otros aportes de Hammer
1939 1945 1963

Crítica de las
Correciones Estimación de correcciones del
topográficas masas enterradas terreno para
(Malla de (Teorema de estaciones de
Hammer) Gauss) gravedad
 MÉTODO DE HAMMER
(HAMMER NET)
Este método consiste en delimitar
el área que rodea el punto de
medición, utilizando la malla de
Hammer sobre un plano
topográfico.

Hammer mejoró el método de

Hayford simplificando las
correcciones del terreno.
 MÉTODO DE HAMMER
(HAMMER NET)

PARA HALLAR EL EFECTO DE LA GRAVEDAD DE

UN SEGMENTO, UTILIZAMOS LA SIGUIENTE
ECUACIÓN:

Donde:
Δθ= ángulo formado entre las líneas radiales que
delimitan el segmento
ρ= Densidad aparente del terreno
h= Diferencia de altura del compartimiento
Ri= Radio interior
Ro= Radio exterior
 MÉTODO DE HAMMER
(HAMMER NET)

Donde:
Δθ= ángulo formado entre las líneas radiales que
delimitan el segmento
ρ= Densidad aparente del terreno
h= Diferencia de altura del compartimiento
Ri= Radio interior
Ro= Radio exterior
 MÉTODO DE HAMMER
(HAMMER NET)

Luego, se suma el efecto gravitacional de cada

compartimento, y se obtiene la corrección del
terreno:

Donde:
N= Número total de compartimentos
 MÉTODO DE HAMMER
(HAMMER NET)
Para cada corrección del terreno, la
malla se centra en la estación.
Debemos tener la altura de la estación
(hs), y luego estimar la diferencia de
elevación con cada compartimento.

Usualmente, la plantilla de Hammer se

utiliza en correcciones de zona exterior
mayores a 50 m.
 Corrección de zonas
interiores (Ri<50m)

Para calcular la corrección en zonas interiores, generalmente se utiliza

la pendiente promedio en función de la dirección. Para calcular la
anomalía de gravedad de una cuña o montaña cerca a la estación, se
2
utiliza la siguiente expresión:

Donde:
θ= Pendiente media de la superficie
R= Radio de la cuña o montaña
 ALGORITMO DE

NAGY
"THE PRISM METHOD FOR

TERRAIN CORRECTIONS

USING DIGITAL

COMPUTERS"
 ¿QUE ES?
Método de corrección

del terreno, de modo

que la topografía se

aproxima mediante

un modelo de prisma

recto, se calcula la

componente vertical
de cada prisma.

"componente de la atraccion gravitacional"

 BREVE ANALISIS

2
SOFWARE OASIS MONTAJ V. 6.4.2.-

GEOSOFT. Y ALGORITMO DE NAGI

2
 ZONA O: TRIANGULO

2
 ZONA 1: PRISMA

2
ZONA 2: ANILLO SECCIONAL

2
 BENEFICIOS

1) Ideal para topografias irregulares

2) Facilidad de tratamiento de datos

mediante programas computacionales

3) El modelos genera una aproximacion

real de la topografia.

 COMPARACION

By: Nagi Dezso

 REFERENCIAS

1) The Prism Method for Terrain Corrections Using Digital Computers (DEZGO NAGY
,Deciembre 1966)
2) Metodología para la realización de la corrección topográfica en los estudios
gravimétricos, utilizando datos de radar y el Modelo digital de Elevación -DEM-. (NARDY L
NEIZA, UNAL, 2011)
3) Gravity 7, The terrain correction, Potential Fields Geophysics (Chuck Connor, Laura
Connor. University of South Florida)
4) Cálculo de la corrección topográfica a las observaciones gravimétricas en la caldera del
Teide obtenidas a partir del modelo topográfico digital de la isla de Tenerife. (A.G.
Camacho, C. de Toro y J. Fernández Instituto de Astronomía y Geodesia. CSIC-UCM.
Facultad de Ciencias Matemáticas. Universidad Complutense de Madrid)
