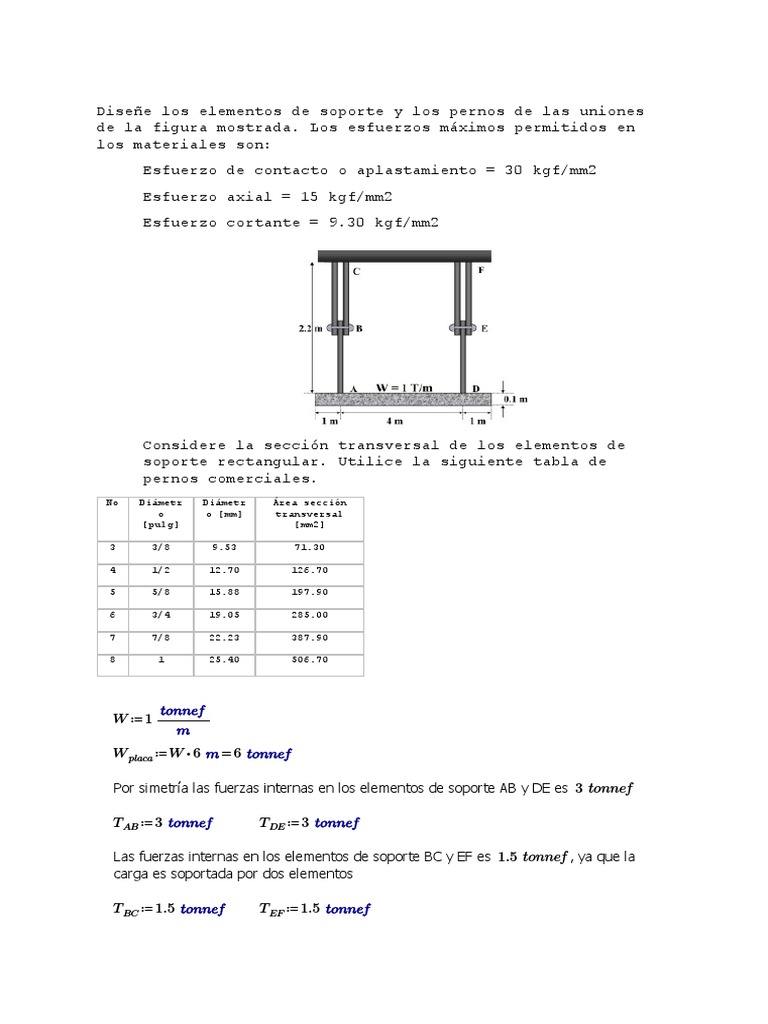

Diseñe los elementos de soporte y los pernos de las uniones

de la figura mostrada. Los esfuerzos máximos permitidos en

los materiales son:
Esfuerzo de contacto o aplastamiento = 30 kgf/mm2
Esfuerzo axial = 15 kgf/mm2
Esfuerzo cortante = 9.30 kgf/mm2

Considere la sección transversal de los elementos de

soporte rectangular. Utilice la siguiente tabla de
pernos comerciales.
No Diámetr Diámetr Área sección
o o [mm] transversal
[pulg] [mm2]

3 3/8 9.53 71.30

4 1/2 12.70 126.70

5 5/8 15.88 197.90

6 3/4 19.05 285.00

7 7/8 22.23 387.90

8 1 25.40 506.70

tonnef
W ≔ 1 ―――
m
Wplaca ≔ W ⋅ 6 m = 6 tonnef

Por simetría las fuerzas internas en los elementos de soporte AB y DE es 3 tonnef

TAB ≔ 3 tonnef TDE ≔ 3 tonnef

Las fuerzas internas en los elementos de soporte BC y EF es 1.5 tonnef , ya que la

carga es soportada por dos elementos

TBC ≔ 1.5 tonnef TEF ≔ 1.5 tonnef

TBC ≔ 1.5 tonnef TEF ≔ 1.5 tonnef

Determinación del diámetro del perno de la conexión en B y E

La conexión se encuentra a cortante doble

kgf
τadm_cortante ≔ 9.30 ――
mm 2

TDE
τadm_cortante ＝ ―――
2 ⋅ Aperno

TDE
Aperno ≔ ――――― = 161.29 mm 2
2 ⋅ τadm_cortante

De la tabla de pernos selecciono el de diámetro 5/8 in, el cual presenta el área mayor
mas cercana a 161.29 mm 2
5
ϕp ≔ ―in = 15.875 mm
8

Determinación de la sección transversal de los elementos de soporte

Una de las dimensiones de la sección transversal de los elementos de soporte no podrá

ser menor al diámetro del perno obtenido anteriormente.

bDE ≔ ϕp = 15.875 mm

kgf
σadm_axial ≔ 15 ――
mm 2

TDE
σadm_axial ＝ ――
ADE

TDE
ADE ≔ ――― = 200 mm 2
σadm_axial

ADE
tDE ≔ ―― = 12.598 mm
bDE

1
tDE ≔ ―in
2

5 1
Sección transversal del elemento de soporte AB y DE es ―in x ―in
8 2
 5
bEF ≔ ―in
8
kgf
σadm_axial ≔ 15 ――
mm 2

TEF
σadm_axial ＝ ――
AEF

TEF
AEF ≔ ――― = 100 mm 2
σadm_axial

AEF
tEF ≔ ―― = 6.299 mm
bEF

1
tEF ≔ ―in = 6.35 mm
4
5 1
Sección transversal del elemento de soporte BC y EF es ―in x ―in
8 4

Revisión de el esfuerzo de aplastamiento o contacto en los elementos de

la conexión en B y D

kgf
σadm_contacto ≔ 30 ――
mm 2

Acont_EF ≔ tEF ⋅ ϕp = 100.806 mm 2

TEF kgf
σcontacto_EF ≔ ――― = 14.88 ――
Acont_EF mm 2

σcontacto_DE < σadm_contacto Cumple

EL elemento de soporte DE se le debe aumentar la dimensión bDE a 2* bDE . Con el

objeto de garantizar la suficiente distancia entre los bordes del agujero y el borde de
la platina
kgf
σadm_contacto ≔ 30 ――
mm 2
ADE ≔ 2 ⋅ tDE ⋅ bDE = 403.225 mm 2

Acont_DE ≔ ADE - tDE ⋅ ϕp = 201.613 mm 2

TDE kgf
σcontacto_DE ≔ ―――= 14.88 ―― σcontacto_DE < σadm_contacto Cumple
Acont_DE mm 2

Actividad #2
