Comportamiento y Diseño en concreto (CI650)

Evaluación Final 1: EB1

Nombre VALENCIA VILCA LUIGUI

Ciclo 2022 01
VIMCENT U202020817
: ……………………………………………..………............Código:……..…………..Nota:…………

Secciones : Todas
Fecha/Hora : Miércoles 6 julio, de 06:00pm a 08:50pm
Duración : 150 minutos
Entrega : Miércoles 6 julio, antes de las 08:50pm en el AV del curso.
Profesores : Todos

Indicaciones:
1. El examen tiene un tiempo de aplicación de 150min y 20min para subir al AV.
2. El examen se subirá al AV en archivo pdf bajo el Formato: Apellido_Nombre_Código.pdf
3. El examen se presentará en papel de fondo blanco o cuadriculado, con letra legible y el sustento
completo del procedimiento empleado en cada pregunta.
4. No se aceptarán respuestas en plantillas Excel o similar. De encontrarse similitud o copia en el proceso
empleado en dos exámenes se procederá a la anulación de ambos exámenes.
5. No se aceptarán exámenes fuera del plazo establecido, ni el envio del examen por otra vía.

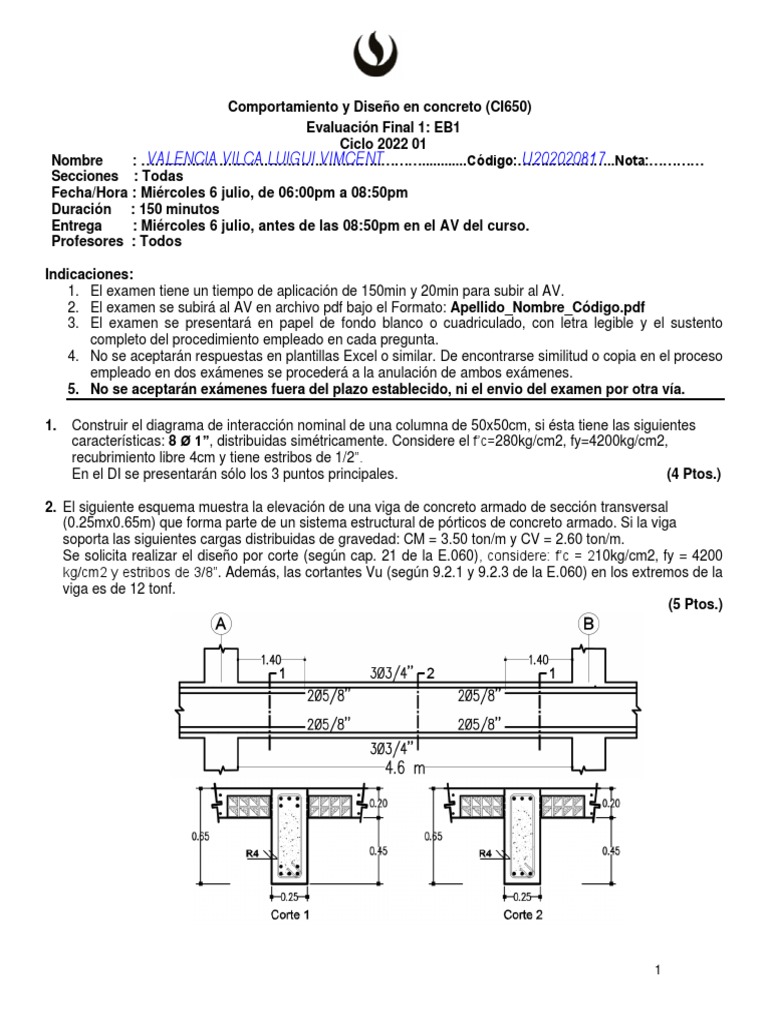

1. Construir el diagrama de interacción nominal de una columna de 50x50cm, si ésta tiene las siguientes
características: 8 Ø 1”, distribuidas simétricamente. Considere el f’c=280kg/cm2, fy=4200kg/cm2,
recubrimiento libre 4cm y tiene estribos de 1/2”.
En el DI se presentarán sólo los 3 puntos principales. (4 Ptos.)

2. El siguiente esquema muestra la elevación de una viga de concreto armado de sección transversal
(0.25mx0.65m) que forma parte de un sistema estructural de pórticos de concreto armado. Si la viga
soporta las siguientes cargas distribuidas de gravedad: CM = 3.50 ton/m y CV = 2.60 ton/m.
Se solicita realizar el diseño por corte (según cap. 21 de la E.060), considere: f’c = 210kg/cm2, fy = 4200
kg/cm2 y estribos de 3/8”. Además, las cortantes Vu (según 9.2.1 y 9.2.3 de la E.060) en los extremos de la
viga es de 12 tonf.
(5 Ptos.)

1
 3. Se solicita diseñar una columna verificando su condición biaxial, el cual luego del respectivo análisis
estructural, se verificaron los siguientes resultados de fuerzas axiales y momentos respecto a los
ejes X e Y, expresadas en toneladas y metros.

Tomando en consideración las cargas mostradas en ambas direcciones, determine el área de acero
requerido para la columna, sabiendo que f’c=210 kg/cm2, fy=4200 kg/cm2. Asuma que d´= 6 cm. Considere
que para ambas direcciones (X e Y), pórtico no arriostrado (con desplazamiento lateral), no se puede
ignorar efectos de esbeltez y que los siguientes valores de factores de esbeltez son válidos para ambas
direcciones. Considerar los siguientes datos según el último dígito de su código (N):
Columna δns δs
0N≤5 50cm x 50cm 1,03 1,05
6N≤9 55cm x 55cm 1,06 1,08

Estime la cuantía requerida para la columna. Verifique el diseño biaxial. (6.0 Ptos.)

2
4. Diseñe por cortante la siguiente columna de concreto armado:
Sección: 40x60cm
f´c=210 kg/cm2 / fy=4200 kg/cm2
Barras longitudinales “, Estribos ½”
Considerar acero longitudinal de Ø= 1”
Recubrimiento libre: 4cm
Altura libre: 3.0m
Considerar las siguientes cargas axiales en toneladas: (5Ptos.)

Estado de
P (Ton)
Carga
Carga Muerta 50
Carga Viva 30
Carga de Sismo 20

El diagrama de interacción para la columna es el siguiente:

Presentar los resultados en la siguiente tabla:

Resultado
Cortante probable Vpr (Ton)
Vc máximo (Ton)
Vs máximo (Ton)
Distribución de estribos Estribo / “ , 1@ ……

Monterrico, julio 2022

3
PREGUNTA 1


PREGUNTA 2


PREGUNTA 3


PREGUNTA 4
