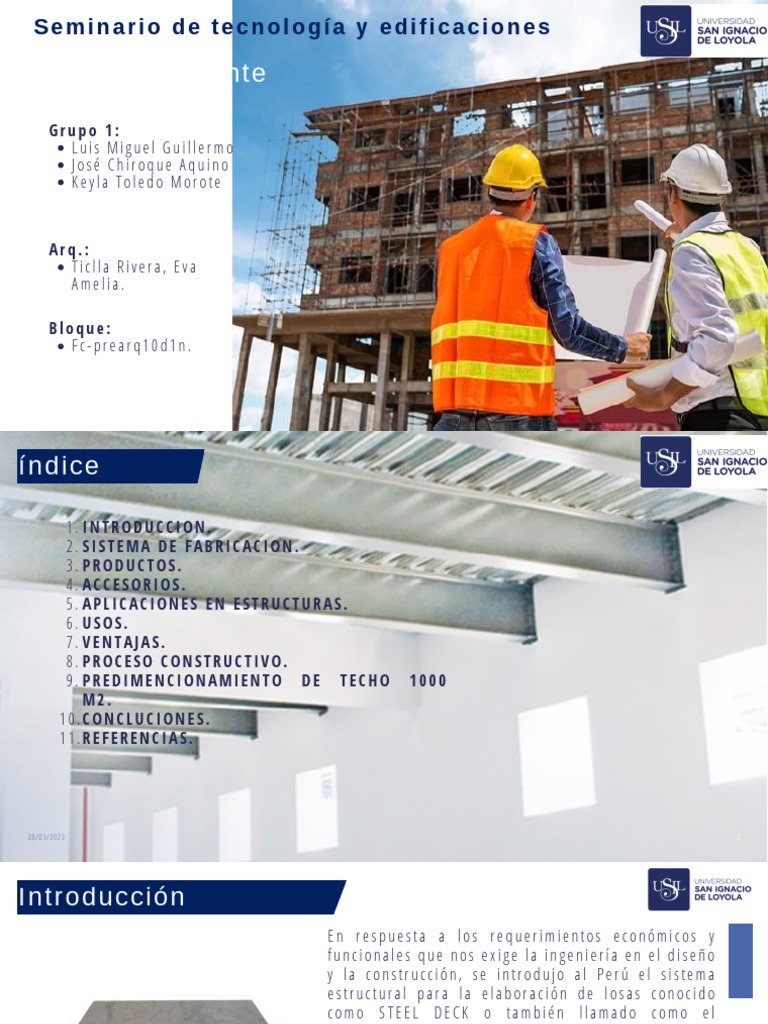

Seminario de tecnología y edificaciones

Losa colaborante

Grupo 1:
Luis Miguel Guillermo
José Chiroque Aquino
Keyla Toledo Morote

Arq.:
Ticlla Rivera, Eva
Amelia.

Bloque:
Fc-prearq10d1n.
índice

1. INTRODUCCION.
2. SISTEMA DE FABRICACION.
3. PRODUCTOS.
4. ACCESORIOS.
5. APLICACIONES EN ESTRUCTURAS.
6. USOS.
7. VENTAJAS.
8. PROCESO CONSTRUCTIVO.
9. PREDIMENCIONAMIENTO DE TECHO 1000
M2.
10.CONCLUCIONES.
11.REFERENCIAS.

28/03/2023 2
Introducción
En respuesta a los requerimientos económicos y
funcionales que nos exige la ingeniería en el diseño
y la construcción, se introdujo al Perú el sistema
estructural para la elaboración de losas conocido
como STEEL DECK o también llamado como el
SISTEMA DE PLACA COLABORANTE – ACERO DECK.
Esta conformado por: planchas preformadas de acero
estructural soportando cargas altas, cuenta con una
malla de temperatura y el recubrimiento de concreto.

Ventajas:
Encofrados, se evita el encofrado de entrepisos para
efectos de vaciado de la losa.
Acero como refuerzo para momentos positivos, el
acero DECK trabaja en conjunto con el concreto.
Aligerado, reduce el peso muerto de la losa.
Facial transporte, limpieza y económico
3
28/03/2023
SEMINARIO DE TECNOLOGIA Y EDIFICACIONES
sistema
FABRICACION

La placa colaborante Acero –

Deck se fabrica de bobinas de
acero estructural pesado G-90
mediante del perfilado
continuo, adquiere
características y propiedades
estructurales.

CARACTERISTICAS DEL ACERO

4
SEMINARIO DE TECNOLOGIA Y EDIFICACIONES
Fuente: Acero Deck, Placa Colaborante.
PRODUCTOS
PERFIL TIPO AD-900

NOTA: Los valores

sombreados requieren
apuntalamiento
temporal al centro del
claro. Luces mayores a
3.5m apuntalar a los
tercios.

SIMBOPLOGIA:
T= espesor de la losa
desde la base inferior
de la placa colaborante
Acero-Deck hasta la
parte superior del
concreto.
L= a luz libre,
separación entre
apoyos (metros).
28/03/2023 5
Fuente: Acero Deck, Placa Colaborante.
PERFIL TIPO AD-600

NOTA: Los valores

sombreados requieren
apuntalamiento
temporal al centro del
claro. Luces mayores a
4.0m apuntalar a los
tercios.

SIMBOPLOGIA:
T= espesor de la losa
desde la base inferior
de la placa colaborante
Acero-Deck hasta la
parte superior del
concreto.
L= a luz libre,
separación entre
apoyos (metros).

28/03/2023 6
Fuente: Acero Deck, Placa Colaborante.
PERFIL TIPO AD-730

NOTA: Los valores

sombreados requieren
apuntalamiento
temporal al centro del
claro. Luces mayores a
3.5m apuntalar a los
tercios.

SIMBOPLOGIA:
T= espesor de la losa
desde la base inferior
de la placa colaborante
Acero-Deck hasta la
parte superior del
concreto.
L= a luz libre,
separación entre
apoyos (metros).

28/03/2023 7
Fuente: Acero Deck, Placa Colaborante.
ACCESORIOS
CONECTOR DE CORTE Dimensiones y propiedades.
FUNCION: realiza una
unión permanente entre
la losa y la viga
metálica permitiendo
que estos dos
elementos trabajen en
forma conjunta.

TOPES DE BORDE
FUNCION: Los topes de
borde tendrán un
peralte igual a la losa
terminada, se colocan
en los extremos de las
placas para que el
concreto no se derrame
durante el vaciado.

TOPES DE CIERRE
FUNCION: Los topes de
cierre se utilizan en el
borde o al final de la
losa con la placa
colaborante para evitar
el derrame del concreto o
cambio de sentido de la
28/03/2023 plancha. 8
Fuente: Acero Deck, Placa Colaborante.
Aplicaciones
CON ESTRUCTURAS METALICAS

CON ESTRUCTURAS DE CONCRETO

CON ESTRUCTURAS MIXTA

28/03/2023 TÍTULO DE LA PRESENTACIÓN 9

Fuente: Acero Deck, Placa Colaborante.
USOS
PUENTES PEATONALES PUENTES VEHICULARES COLEGIOS / INSTITUTOS

PUENTE ACHO - LIMA. PUENTE RIO OSO - SATIPO. C.E.P MATER CHRISTI - LIMA.

PUENTES PEATONALES PUENTES VEHICULARES COLEGIOS / INSTITUTOS

UNIVERSIDAD RICALDO PALMA- LIMA. C.C EL QUINDE SHOPPING PLAZA- CAJAMARCA. EDIFICIO NEXTEL - LIMA.
28/03/2023 10
Fuente: Acero Deck, Placa Colaborante.
VENTAJAS

28/03/2023 TÍTULO DE LA PRESENTACIÓN 11

Fuente: Acero Deck, Placa Colaborante.
PROCESO CONSTRUCTIVO
ALMACENAJE

La placa colaborante se almacena para

protegerla de la intemperie y la lluvia, en
maderos a una separación de 60cm y en
paquetes de 1.5 Tn como máximo.

ISAJE

El isaje se podrá dar de forma

manual o mecánica, se evita dañar
los bordes y esquina de la placa.

28/03/2023 TÍTULO DE LA PRESENTACIÓN 12

Fuente: Acero Deck, Placa Colaborante.
 COLOCACION

La placa colaborante deberá apoyarse sobre la viga metálica o penetrar en la viga de concreto a
una profundidad de 4 cm como mínimo.

INSTALACION DE CONECTORES DE CORTE

Los conectores deberán soldarse
directamente sobre la viga metálica.

28/03/2023 TÍTULO DE LA PRESENTACIÓN 13

Fuente: Acero Deck, Placa Colaborante.
FIJACION

Pueden ser asegurados con tornillos

auto perforados o clavos de disparo,
para evitar accidentes en la obra.

ACERO DE TEMPERATURA

Se colocaran refuerzos en caso las especificaciones técnicas de la obra lo

r e q u
28/03/2023
i e r a . TÍTULO DE LA PRESENTACIÓN 14
Fuente: Acero Deck, Placa Colaborante.
 VACIADO

Por ser un elemento

estructural se utilizara
concreto F’C = 210 kg/cm.
El vaciado se realizara
según las normas
constructivas para losas y
entrepisos.

CURADO
El curado se
realizara con
métodos
convencionales:
arroceras,
paños mojados,
etc.

28/03/2023 TÍTULO DE LA PRESENTACIÓN 15

Fuente: Acero Deck, Placa Colaborante.
 INSTALACION DE TUBERIAS
Las tuberías menores o iguales a 1
1/2’’ pueden ir embebidas en el
concreto, se recomienda que las
tuberías mayores pasen por debajo
de la losa. En perforaciones de
15cm (ducto) se debe reforzar el
perímetro con barillas corrugadas
de acero.

ACERO DE REFUERZO

Para contrarrestar
el esfuerzo de
tracción superior
generados por las
sobrecargas de la
losa se utilizara el
refuerzo del acero
negativo
(bastones o
balancines).

28/03/2023 TÍTULO DE LA PRESENTACIÓN 16

Fuente: Acero Deck, Placa Colaborante.
Techo 1,000 m2 (centro comercial)
EN LA CIUDAD DE TRUJILLO TAMBIEN SE HACE EL USO DE LA LOSA
COLABORANTE, TANTO EN EL PRIMER PISO Y SEGUNDO PISO. EL CENTRO
COMERCIAL CUENTA CON VARIAS TIENDAS GRANDES DE DEPARTAMENTOS,
UN HIPERMERCADO, UNA TIENDA PARA HOGAR, UNA SERIE DE TIENDAS
MENORES, CINES, RESTAURANTES ETC. LAS TIENDAS GRANDES SON LAS
ÚNICAS CON VARIOS NIVELES.
Materiales Equipos
Perfil de plancha de acero galvanizado con forma corrugada de 0.78mm de
Mezcladora de concreto eléctrica con una capacidad de
espesor, 38mm de altura de perfil y 150mm de intereje, 9 a 10 kg/m2
amasado de 160l.
Plaza angular de plancha de acero galvanizado, para remates perimetrales y
Equipo y elementos auxiliares para soldadura de
de voladizos.
conectores.
Tornillo autotaladrante rosca-metal, para fijación de planchas.
Separador homologado para losas.
Acero en varillas corrugadas, grado 75(fy=5250kg/cm2), de varios diámetros.
Alambre galvanizado para atar, de 1,30 mm de diametro.
Malla electrosoldada Q-139 cocada 100x100 mm, con alambres longitudinales
de 4,2 mm de diametro y alambres transversales de 4,2 mm de diametro, de
acero trefilado corrugado
Agua
Arena cribada
Agregado grueso homogeneizado,d e tamaño máximo 12,5 mm
Cemento gris en sacos.
Conector de acero glavanizado con cabeza de disco, de 19mm de diametro y
81 mm de altura, para fijar a estructura de acero mediante soldadura a la
placa colaborante.

Mano de obra
Operario en estructura metalica
Oficial en estructura metalica
Operario fierrero
Oficial fierrero
Peon de construccion
Peon especializado de construccion
Operario especializado en vaciado de concreto
Oficial especializado en vaciado de concreto

1000m2 / 2.7m2 = 370.37 -> 371

371+5% = 19 -> 390
390 x 86.96 = s/.33,914.4
CONCLUSIONES
LA LOSA COLABORANTE ES UNA EXCELENTE OPCION PARA LA CONSTRUCCION DE ESTRUCTURAS QUE REQUIEREN RESISTENCIA Y
DURABILIDAD .
OPTIMIZA CON EL AHORRO DE CONCRETO DEBIDOA SU GEOMETRIA
EL DISEÑO Y CONSTRUCCION SON REALIZADOS POR ESPECIALISTAS CON EXPERIENCIA PARA GARANTIZAR LA SEGURIDAD Y
EFICIENCIA A LARGO PLAZO.
referencias
ACERO – DECK, Placa Colaborante. Recuperado de https://www.acero-deck.com/instalacion#.
ACERO – DECK, Placa Colaborante. Recuperado de https://www.acero-deck.com/sistema.

MANUAL TECNICO, Para el Uso de Placas Colaborantes para Losas de Entrepisos. Recuperado
de https://es.slideshare.net/ritchellsobrevilla3/placa-colaborante-acero-deck?
from_action=save

PLACA COLABORANTE, (Francisco Vazallo). Recuperado de

https://es.slideshare.net/FranciscoVazallo/placa-colaborante-67506240

28/03/2023 TÍTULO DE LA PRESENTACIÓN 19

Fuente: Acero Deck, Placa Colaborante.
