EXPEDIENTE TÉCNICO: “MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE Y ALCANTARILLADO SANITARIO, EN
LOS SECTORES MARGINALES DE PICHARI CAPITAL, DISTRITO DE PICHARI - LA CONVENCIÓN – CUSCO SNIP-357809

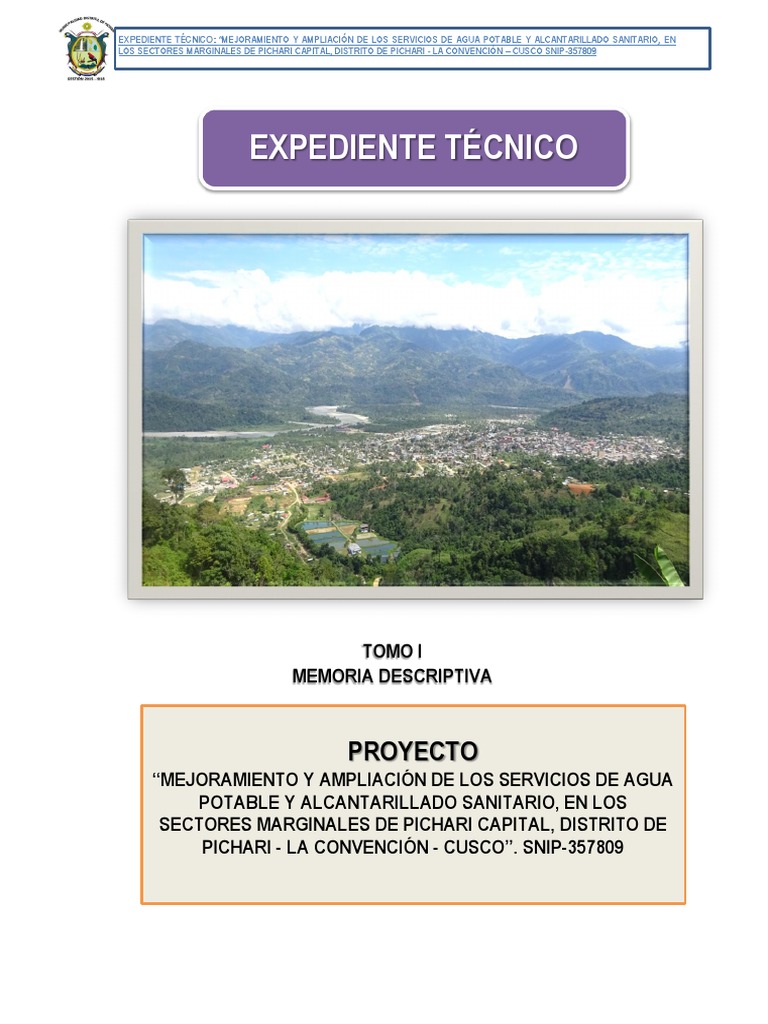

EXPEDIENTE TÉCNICO
TOMO I
MEMORIA DESCRIPTIVA
PROYECTO
“MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA
POTABLE Y ALCANTARILLADO SANITARIO, EN LOS
SECTORES MARGINALES DE PICHARI CAPITAL, DISTRITO DE
PICHARI - LA CONVENCIÓN - CUSCO”. SNIP-357809
CONTENIDO
MEMORIA DESCRIPTIVA............................................................................................................ 3
1.1 ANTECEDENTES. ............................................................................................................................ 3
1.1.1 INFORMACIÓN DE VIABILIDAD DEL PROYECTO ................................................................................. 3
1.2 CARACTERÍSTICAS GENERALES ...................................................................................................... 5
1.2.1 UBICACIÓN DE LA OBRA ..................................................................................................................... 5
1.2.2 VÍAS DE ACCESO ............................................................................................................................ 8
1.2.3 CLIMA ............................................................................................................................................ 9
1.2.4 TEMPERATURA .............................................................................................................................. 9
1.2.5 TOPOGRAFÍA ................................................................................................................................. 9
1.2.6 ACTIVIDADES ECONÓMICAS .......................................................................................................... 9
1.2.7 CONDICIONES DE SALUD ............................................................................................................. 12
1.2.8 MEDIO AMBIENTE ....................................................................................................................... 14
1.2.9 PROYECCIONES POBLACIONALES Y DEMANDA ............................................................................ 14
1.3 DESCRIPCIÓN DE LOS SISTEMAS EXISTENTES ............................................................................... 31
1.3.1 DESCRIPCIÓN Y EVALUACIÓN DE LA SITUACIÓN ACTUAL DEL SERVICIO DE AGUA POTABLE ........ 31
1.4 CAPACIDAD OPERATIVA DEL OPERADOR ................................................................................... 170
1.5 DÉFICIT POR COMPONENTES DE LOS SISTEMAS DE AGUA POTABLE Y SANEAMIENTO .............. 174
1.5.1 DÉFICIT DEL SISTEMA DE AGUA POTABLE .................................................................................. 174
1.5.2 DÉFICIT DEL SISTEMA DE SANEAMIENTO ................................................................................... 182
1.6 DESCRIPCIÓN DE OBRAS PROYECTADAS DEL SISTEMA DE AGUA POTABLE ................................ 189
1.7 DESCRIPCIÓN DE OBRAS PROYECTADAS DEL SISTEMA DE ALCANTARILLADO ............................ 307
SISTEMA DE ALCANTARILLADO PROYECTADO ......................................................................................... 307
1.7.1 CONSIDERACIONES PARA EL DISEÑO ............................................................................................. 313
1.7.2 UNIDADES BÁSICAS DE SANEAMIENTO ...............................................................................................
1.8 DESCRIPCIÓN DE OBRAS PROYECTADAS DEL TRATAMIENTO DE AGUAS RESIDUALES ............... 333
1.8.1 PLANTEAMIENTO TÉCNICO ............................................................................................................. 333
1.8.2 EMISOR ..................................................................................................................................... 344
1.9 CIERRE DE BRECHAS DEL PROYECTO .................................................................................... 343344
1.10 CUADRO RESUMEN DE METAS ............................................................................................ 347344
1.11 RESUMEN GENERAL DEL COSTO TOTAL DE LA OBRA .......................................................... ……..351
1.12 MODALIDAD DE EJECUCIÓN ...................................................................................................... 351
1.13 SISTEMA DE CONTRATACIÓN .................................................................................................... 351
1.14 PLAZO DE EJECUCIÓN ................................................................................................................ 351
1.15 ANEXOS ..................................................................................................................................... 351
MEMORIA DESCRIPTIVA
1.1 ANTECEDENTES.
1.1.1 INFORMACIÓN DE VIABILIDAD DEL PROYECTO

El proyecto se denomina: “MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE
Y ALCANTARILLADO SANITARIO, EN LOS SECTORES MARGINALES DE PICHARI CAPITAL,
DISTRITO DE PICHARI - LA CONVENCIÓN – CUSCO “.
El código del proyecto es N°357809.
1.1.2 ANTECEDENTES
El casco urbano de la ciudad de Pichari cuenta con abastecimiento de agua potable y alcantarillado,
la cuales fueron ejecutados en diferentes etapas, siendo en promedio de 15 años de antigüedad,
estos fueron realizados con financiamiento de la Municipalidad Distrital de PICHARI con dinero
proveniente del Canon gasífero, estas estructuras y obras lineales presentan varias deficiencias en
su funcionamiento, generando malestar en la población que se ve perjudicada con un servicio
deficiente. Además, aledañas a la ciudad existen zonas marginales las cuales se han ido
beneficiando progresivamente del servicio de agua potable, la cual es administrada por SEDAPI,
área perteneciente a la municipalidad.
La Municipalidad distrital de PICHARI-La Convención-Cusco vio la necesidad de mejorar y ampliar
el sistema existente por lo expuesto anteriormente, es así que se procedió a realizar el Perfil técnico
denominado “MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE Y
ALCANTARILLADO SANITARIO, EN LOS SECTORES MARGINALES DE PICHARI CAPITAL,
DISTRITO DE PICHARI-LA CONVENCIÓN-CUSCO”, cuya Unidad Formuladora fue la Oficina de
formulación de Proyectos de la Municipalidad de PICHARI y la Unidad Ejecutora es la Municipalidad
distrital de PICHARI, la viabilidad del proyecto fue dada el 17/04/2017 por la OPI de la Municipalidad
de PICHARI y su Código SNIP es el 357809, actualmente se encuentra en la etapa de Expediente
Técnico.
La Municipalidad distrital de Pichari en su afán de brindar servicio de agua potable y alcantarillado a

la zona de influencia del presente estudio, intervino con estudios a nivel de Perfil y Expediente
técnico, alguno de los cuales fueron ejecutados y otros no; esto será detallado a continuación para
evitar posibles duplicidad con el actual proyecto:
 El año 2005 se elaboró el perfil técnico de CU 2024946 el cual es en gran parte el sistema
existente de abastecimiento de agua potable y alcantarillado de Pichari capital, se realizó
el año 2006 el expediente técnico, iniciando la ejecución el 2007 y culminando el 2008.
 El año 2007 debido a la reubicación del CP. Ccatun Rumi y que este carecía de los servicios
básicos de agua potable y alcantarillado se intervino con la elaboración del Perfil técnico
de CU 2062571 y el 2008 con la elaboración del expediente técnico, iniciando dicho año la
ejecución de obra, el cual fue culminado el año 2010.
 El año 2008 se intervino con la elaboración del Perfil y Expediente técnico de CU 2052116
para la instalación del sistema de agua potable y alcantarillado en las asociaciones de
Pichari baja, unión américa y san juan de la frontera, siendo ejecutado en tal año de manera
parcial, no pudiendo intervenir en la zona de San juan de la frontera debido a problemas
legales con el predio de dicha asociación.
para la instalación del sistema de alcantarillado en la asociación Santa Rosa y Pichari baja,
los cuales interconectaran a la PTAR Maestranza y Unión américa respectivamente; la
ejecución de obra finalizo el año 2010.
para la instalación del sistema de alcantarillado en la asociación Santa Rosa y Pichari baja,
los cuales interconectaran a la PTAR Maestranza y Unión américa respectivamente; la

ejecución de obra finalizo el año 2010.
 En el año 2009 se intervino con la elaboración de un perfil y expediente técnico de CU
2117160 el cual fue ejecutado el mismo año y culminado el 2012, este proyecto
contemplaba el mejoramiento y ampliación del sistema existente de agua potable y
alcantarillado del casco urbano y expansión urbana; debido a la falta de presupuesto, a
nivel de expediente técnico solo se consideró la ampliación y mejoramiento de la PTAP y
redes de alcantarillado, lo cual fue ejecutado.
 En el año 2010-2011 se intervino con la elaboración del perfil y expediente técnico
respectivamente en la asociación juan Velazco Alvarado, siendo el CU 2135825; se realizó
la ampliación del sistema de agua potable al sistema existente y la instalación de
alcantarillado, descargando el agua residual a un colector existente. La ejecución de obra
fue culminada el año 2012.
 En el año 2018 se realizó un IOARR de CU 2434543 el cual plantea realizar las conexiones
domiciliarias de alcantarillado en diferentes calles del CP Ccatun rumi.
 En el año 2020 se realizaron IOARR para la instalación del servicio de alcantarillado en el
casco urbano, 9 asociaciones (Hormiguitas, Betel, etc.) y Asociación el Mirado, motivo por
el cual se realizó el deductivo con los metrados del presente proyecto, para evitar
duplicidad.
 En el año 2020 se realizaron IOARR para la instalación del servicio de agua en la
Asociación La victoria y aledaños, el cual no genera duplicidad debido a que no se proyectó
realizar cambios al sistema existente de dicho sector.
Además la municipalidad realiza constantes intervenciones en el sistema de agua potable y

alcantarillado con presupuestos de mantenimiento, garantizando que la infraestructura hidráulica-
sanitaria siga operando normalmente y brinde el servicio al casco urbano y expansión urbana de
Pichari capital.
Por lo anteriormente señalado se garantiza que no existe duplicidad con otros proyectos en
el área de influencia, ya que estos ya fueros ejecutados y/o han sido desactivados
permanentemente
1.2 CARACTERÍSTICAS GENERALES
1.2.1 UBICACIÓN DE LA OBRA

El proyecto se denomina: “MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE
Y ALCANTARILLADO SANITARIO, EN LOS SECTORES MARGINALES DE PICHARI CAPITAL,
DISTRITO DE PICHARI - LA CONVENCIÓN – CUSCO “.
Pichari capital y zonas aledañas limitan con las siguientes localidades:
Por el Norte : Con el distrito de Llochegua.

Por el Sur : Con el distrito de Kimbiri y Ayna San Francisco.
Por el Este : Con el Bajo Urubamba
Por el Oeste : Con el distrito de Sivia.
UBICACIÓN GEO REFERENCIADAS (UTM):
La zona de estudio del proyecto geográficamente se encuentra ubicada en las Coordenadas

UTM WGS-84-18S:
Casco urbano
- Norte – 627297.8 m
- Este – 8615707.5 m
- Cota – 600 msnm
CUADRO N° 1 Localización
LOCALIZACIÓN
Departamento /Región: CUSCO
Provincia: LA CONVENCIÓN
Distrito: PICHARI
lugar Pichari capital y zonas aledañas
Región Geográfica Selva
IMAGEN Nº 01 – Pichari capital y zonas aledañas

CARACTERÍSTICAS GENERALES DE LA ZONA DE ESTUDIO
NÚMERO DE VIVIENDAS Y POBLACIÓN AFECTADA

El proyecto integral en mención al año 2018 cuenta con 16154 habitantes, 4230 viviendas,552
organizaciones económicas, 44 conexiones estatales y 43 Organizaciones sociales.
.
Cuadro N° 12
Uso de vivienda del entrevistado
Uso de Vivienda Frecuencia Porcentaje
Solo vivienda 121 85.8
Vivienda y otra actividad productiva 20 14.2
Total 141 100.0
Fuente: Equipo Técnico.
Cuadro N° 13
Título de propiedad de la vivienda del entrevistado
Titulo de Porpiedad Frecuencia Porcentaje
Si 35 24.8
No 106 75.2
Total 141 100.0
Cuadro N° 14
¿Está registrado en registros públicos?
¿Esta Registrado? Frecuencia Porcentaje
Si 10 7.1
No 25 17.7
Total 35 24.8
Personas que les tocó responder
106 75.2
esta pregunta
Total 141 100.0
Número de personas por familia (densidad poblacional)

Estadísticos descriptivos
Desviación
Personas por vivienda N Mínimo Máximo Media
estándar
¿Cuántas personas habitan en
141.00 2.00 13.00 5.20 1.60
la vivienda?
N válido (por lista) 141
SISTEMA DE AGUA POTABLE
SIN PROYECTO: El sistema existente no se da abasto para la cobertura de toda la población actual;
debido al buen servicio brindado, ha ido creciendo rápidamente la población nueva asentada en las
zonas marginales a Pichari capital, los cuales requieren de este servicio.
La continuidad del servicio se ha visto comprometida en algunas zonas, debido a las ampliaciones
realizadas para brindar el servicio a las zonas marginales a Pichari capital.
CONEXIONES DOMICILIARIAS
COBERTURA COBERTURA CONTINUIDAD CONTINUIDAD

EXISTENTES QUE SE
SECTOR RENOVADAS PROYECTADAS SIN CON SIN PROYECTO CON PROYECTO DESCRIPCIÓN
MANTENDRAN
PROYECTO PROYECTO (H0RAS/DÍAS) (H0RAS/DÍAS)
ABARCA TODA LA PARTE ALTA

DE LA EXPANSIÓN URBANA
SECTOR~01-PARTE ALTA 0 0 432 0% 100% 0 24
(ARRIBA DE ASOC. VALLE
DORADO-ASOC. LOS CEDROS)
ABARCA DESDE EL CAMPO

FERIAL DEL DISTRITO DE
SECTOR~02-VALLE DORADO 34 223 440 37% 100% 16 24 PICHARI HASTA EL JR. SANTOS
JÁUREGUI (PARALELO A LA AV.
CULTURA)
ABARCA DESDE EL JR. SANTOS

SECTOR~03-CASCO URBANO 964 0 17 98% 100% 24 24 JÁUREGUI HASTA LA AV.
AVIACIÓN
ABARCA LA ZONA DE
SECTOR~04-EXPANSION EXPANSIÓN URBANA DESDE
48 310 582 38% 100% 18 24
PICHARI ESTE LA AV. SANTA ROSA HACIA
PARTE DERECHA
ABARCA LAS SIGUIENTES

ZONAS CCATUN RUMI
SECTOR~05 -CCATUN RUMI 505 160 515 56% 100% 16 24
CAPITAL, PICHARI BAJA, SAN
LUIS Y UNIÓ AMÉRICA
1551 693 1986
OPTIMIZADOS RENOVADAS PROYECTADAS
CON PROYECTO: El sistema de abastecimiento de agua potable se ha sectorizado en 5 zonas, las

cuales serán coberturadas al 100%, brindando agua potable de manera continua las 24 horas del
día a Pichari capital y zonas aledañas.
SISTEMA DE ALCANTARILLADO
En la situación actual existe un sistema de recolección de aguas residuales, el cual ha sido detallado
en el diagnóstico del sistema existente. En base a este, se planteó el sistema proyectado, el cual
recolectara el 100% de agua residuales de las nuevas viviendas asentadas en las zonas aledañas
a Pichari capital y renovara las existente que lo requieran, desde el año 1 (2020) del proyecto.
CONEXIONES DE ALCANTARILLADO
EXISTENTES QUE SE COBERTURA SIN COBERTURA SIN

SECTOR ZONA PROYECTADO RENOVADO
MANTENDRAN PROYECTO PROYECTO
SECTOR 1 CCATUN RUMI /PICHARI BAJA 787 278 27 72.1% 100.0%
EXPANSIÓN PICHARI PARTE

SECTOR 2 BAJA (DEBAJO DE LA AVENIDA 875 44 46 90.7% 100.0%
BRASIL)
SECTOR PLATANAL-OMAYA
SECTOR 3 139 226 0 38.1% 100.0%
BAJA
CASCO URBANO(ENTRE AV.

BRASIL Y AV. CULTURA) Y PARTE
SECTOR 4 1931 526 67 76.5% 100.0%
ALTA DE PICHARI (VALLE
DORADO)
3732 1074 140
OPTIMIZADO PROYECTADO RENOVADO
SISTEMA DE TRATAMIENTO DE AGUAS RESIDUALES

AGUA RESIDUAL TRATADA
SIN PROYECTO CON PROYECTO

SECTOR ZONA
(m3/dia) (m3/dia)
SECTOR 1 CCATUN RUMI /PICHARI BAJA 982.9 1604.9

SECTOR 2 BAJA (DEBAJO DE LA AVENIDA 330.3 652.5
BRASIL)
SECTOR 3 0 229.6
BAJA

SECTOR 4 1255 1517.9
DORADO)
En la situación actual existe Plantas de tratamiento de aguas residuales, las cuales han sido
detalladas en el diagnóstico del sistema existente, en base a este se planteó el sistema proyectado,
el cual tratara el 100% de agua residuales de los diferentes usos de lotes pertenecientes a Pichari
capital y zonas aledañas desde el año 1 (2020).
1.2.2 VÍAS DE ACCESO

Para llegar al distrito de Pichari desde la ciudad de Lima se puede optar por: Vía aérea, desde el
aeropuerto Internacional Jorge Chávez hasta el aeropuerto Alfredo Mendivil Duarte de la ciudad de
Huamanga, capital de la región Ayacucho, con un tiempo aproximado de viaje de 75 minutos; también se
puede llegar por vía terrestre a través de la carretera Panamericana Sur y la carretera los Libertadores,
en un tiempo promedio de 10 horas.
A la ciudad de Pichari se puede acceder por diferentes lugares tal como se describe a continuación.
 De Lima hacia Ayacucho.

De Lima hacia Ayacucho se accede por vías aéreas y terrestres. En el primer caso cubren
la ruta dos aerolíneas, LC Perú (antes LC BUSRE) con dos vuelos diarios y Star Perú, con
un vuelo cada día.
Por vía terrestre se tiene una múltiple flota de buses confortables con varios horarios de
salida, incluyendo horario diurno. El tramo es 575 km, cubierto en un promedio de 10 horas
de viaje.
 De Ayacucho a Pichari.
El acceso es por vía terrestre mediante una vía en parte asfaltada y la otra afirmada. Salen
diversos tipos de vehículos: ómnibus, combis, camionetas y automóviles en el horario
diurno y nocturno.
La ruta es Ayacucho – Quinua – Tambo – San Francisco – Kimbiri – Pichari, totalizando en
promedio un recorrido de 215.46 km.
 De Cusco a Pichari.
Desde la ciudad del Cusco vía terrestre hasta la ciudad de Quillabamba en automóvil o
Starex en unas 5 horas, o en ómnibus en 7 horas. Desde Quillabamba hasta Kepashiato
en ómnibus o combi, unas siete horas y desde ella hasta Kimbiri en camioneta con doble
tracción durante unas 6 horas. De Kimbiri a Pichari en automóvil en 35 minutos.
 De Satipo a Pichari.
Vía terrestre hasta Puerto Ocopa durante unas dos horas y de ella a Puerto Embarcadero
vía fluvial durante 12 horas en invierno y diez en verano. De Puerto Embarcadero hasta
Pichari en Combi o automóvil durante dos horas.
CUADRO N° 2 – Vías de acceso

ÍTEM INICIO FIN MEDIO TIEMPO (h)
01 Lima Ayacucho Aérea 01:15
02 Lima Ayacucho Carretera asfaltada 10:00
03 Ayacucho Quinua Carretera asfaltada 00:55
04 Quinua Tambo Carretera asfaltada 01:00
05 Tambo Machente Carretera asfaltada 02:00
06 Machente Kimbiri Carretera asfaltada en 75% 01:00
07 Kimbiri Pichari Asfalto económico 00:35
Fuente: Elaboración del Equipo Formulador.
1.2.3 CLIMA
El área de influencia del proyecto presenta un clima ligeramente-húmedo, con índice hídrico de
37,33%, índice de aridez 0,0%, índice de humedad 37,33%, déficit de agua 0,0 mm, exceso de
567,3 mm y evapotranspiración de 1,519.8 durante el año; y, de acuerdo al régimen térmico
como clima cálido, con temperatura media anual de 25.3ºC.
1.2.4 TEMPERATURA
Las temperaturas medias de junio a julio oscilan entre los 24° a 25° C., las más elevadas medias
corresponden a la primavera y verano que oscilan de 26° a 27° C, las máximas medias alcanzan
de 28° a 30°C.
1.2.5 TOPOGRAFÍA
Los terrenos en su mayor parte comprenden terrenos que se denomina "Cejas de Selva" su
topografía es accidentada, formada por cerros y de pintorescos valles que se prestan para la
agricultura y la mayor parte de su superficie está constituido por bosques maderables; son
terrenos con tupida vegetación tropical, con basamento rocoso de valles cálidos y ubérrimos.
1.2.6 ASPECTOS SOCIOECONÓMICOS

Se realizaron encuestas socioeconómicas en el área de influencia del proyecto, tanto a una

muestra de familias que no cuentan con el servicio de abastecimiento de agua potable y a otras
que, si cuentas, esto se detalla en el ANEXO Estudio Socioeconómico.
La encuesta socioeconómica, principalmente refleja la situación actual de los servicios agua, desagüe,
energía eléctrica, vivienda y la conformación de la familia, cantidad de persona por vivienda y la situación
de ingreso promedio por familia de los sectores encuestas con el servicio de agua sin y con conexiones,
disponibilidad a pagar. Para ello se han desarrollado instrumentos de recopilación de datos con el objetivo
de presentar un análisis de la situación actual.
A continuación, se presenta alguna de las preguntas formuladas en el estudio socioeconómico:
Cuadro N° 18
Posee energía eléctrica la vivienda
Posee energia electrica Frecuencia Porcentaje
Si 139 98.6
No 2 1.4
Total 141 100.0
Cuadro N° 21
¿Cuánto paga al mes?
Desviación
Pago de agua N Mínimo Máximo Media
estándar
¿Cuánto paga al mes por el ss
141 2.0 200.0 11.4 18.3
de agua?

Cuadro N° 22
Red de Desagüe
Red de desgue Frecuencia Porcentaje
Si 89 63.1
No 52 36.9
Total 141 100.0
Cuadro N° 23
¿Cuánto paga al mes?
Desviación
Pago de Desague N Mínimo Máximo Media
estándar
¿Cuánto paga al mes por el ss
63 1.50 20.00 4.58 2.57
de desague?

Cuadro N° 31
Ingreso familiar
Desviación
Ingreso familiar N Mínimo Máximo Media
estándar
¿Cuál es el ingreso
141 600.0 5,200.0 2,170.3 840.8
familiar?
Cuadro N° 33
¿Cuántos días a la semana dispone de agua potable?
Dias que disponen de agua Frecuencia Porcentaje
5 2 1.4
7 139 98.6
Total 141 100.0
¿Cuántas horas por día dispone de agua?

Horas que disponen de
Frecuencia Porcentaje
agua
00:00 am - 12:00 pm 137 97.2
06:00 am - 09:00 am 1 .7
09:00 am - 12:00 pm 3 2.1
Total 141 100.0
¿Paga usted por el servicio de agua?

Pago de servicio Frecuencia Porcentaje
Si 140 99.3
No 1 .7
Total 141 100.0
Cuadro N° 38
Pago habitual mensual del consumo del servicio de agua potable
Desviación
Pago habitual del mes N Mínimo Máximo Media
estándar
¿Habitualmente cuanto paga al
140 2.0 200.0 13.4 19.4
mes en S/.?
Cuadro N° 39
Cree usted que lo que paga por el servicio de agua es
Pago del servicio es: Frecuencia Porcentaje
Bajo 17 12.1
Jus to 106 75.2
Elevado 17 12.1
Total 140 99.3
Pers ona que no paga 1 .7
Total 141 100.0

Cuadro N° 48
La calidad de agua es:
Calidad de agua es Frecuencia Porcentaje

Buena 9.0 6.4
Regular 93.0 66.0
Mala 39.0 27.7
Total 141 100.0
¿Con qué presión llega el agua a la vivienda?

Presión de agua es Frecuencia Porcentaje
Baja 22.0 15.6
Suficiente 116.0 82.3
Alta 3.0 2.1
Total 141 100.0
Cuadro N° 50
¿El agua llega limpia o turbia?
Calidad de agua es Frecuencia Porcentaje
Lim pia todo el año 29.0 20.6
Turbia por días 82.0 58.2
Turbia por m es es 29.0 20.6
Turbia todo el año 1.0 0.7
Total 141 100.0

Cuadro N° 51
¿Cómo lo calificaría el servicio de agua?
Servicio de agua Frecuencia Porcentaje
Bueno 4.0 2.8
Regular 107.0 75.9
Malo 30.0 21.3
Total 141.0 100.0
1.2.7 CONDICIONES DE SALUD

La infraestructura es de material noble cuenta con 12 ambientes y 1 SS.HH y está en regular condición.
Las principales causas de morbilidad y mortalidad en la población se detallan a continuación:
CUADRO N° 3 39 ESTABLECIMIENTOS DE SALUD DE MICRO RED PICHARI

N° MICRO TIPO DE EE.SS COD. NOMBRE DEL EE.SS. PROVINCIA DISTRITO CAT. POBLACIÓN
RED RENAES
1 M.R. CENTRO DE 2469 C.S. PICHARI LA CONVENCION KIMBRI I-4 6214

PICHARI SALUD
2 M.R. PUESTO DE 2470 P.S. Chirumpiari LA CONVENCIÓN KIMBRI I-2 2121
PICHARI SALUD
3 M.R. CENTRO DE 2471 C.S. Quisto central, Corazón LA CONVENCIÓN KIMBRI I-3 1848
PICHARI SALUD del valle, Valle la libertad y
Quisto valle
4 M.R. PUESTO DE 2472 P.S. Mapitunari LA CONVENCIÓN KIMBRI I-2 1546
PICHARI SALUD
5 M.R. PUESTO DE 2473 P.S. Unión Rosales LA CONVENCIÓN KIMBRI I-1 849
PICHARI SALUD
6 M.R. PUESTO DE 2474 P.S. Samaniato LA CONVENCIÓN KIMBRI I-2 1095
PICHARI SALUD
7 M.R. PUESTO DE 2475 P.S. PICHARI Alto LA CONVENCIÓN KIMBRI I-1 712
PICHARI SALUD
8 M.R. PUESTO DE 8283 P.S. Pueblo Libre LA CONVENCIÓN KIMBRI I-2 1095
PICHARI SALUD
9 M.R. PUESTO DE 8284 P.S. Manitea Alta LA CONVENCIÓN KIMBRI I-1 738
PICHARI SALUD
10 M.R. PUESTO DE 8285 P.S. Angeles LA CONVENCIÓN KIMBRI I-1 863
PICHARI SALUD
11 M.R. PUESTO DE 2479 P.S. Villa Virgen LA CONVENCIÓN KIMBRI I-2 1732
PICHARI SALUD
12 M.R. PUESTO DE 2488 P.S. Villa Quintiarina LA CONVENCIÓN KIMBRI I-2 2134
PICHARI SALUD
MICRO RED PICHARI 20947
Fuente: MICRORED de Pichari
CUADRO N° 4 CAUSAS DE MORBILIDAD GENERAL 2011 POR GRUPO ATAREO Y SEXO

Od-28 29d- 2-4 5-9 10- 12-14 15- 30- 60 a
N° CAUSAS TOTAL % 1a 18-29 a
días 11m a a 11a a 17a 59a mas
TOTAL 3542 100% 2 194 304 719 383 91 100 162 650 800 137
1 CIERTAS ENFERMEDADES
923 26.1% 54 107 202 107 26 24 54 153 177 19
INFECCIOSAS Y PARASITARIAS
2 ENFERMEDADES DEL SISTEMA
730 20.6% 71 82 175 108 16 13 15 95 133 22
RESPIRATORIO
591 16.7% 1 4 2 44 73 29 30 42 182 162 22
DIGESTIVO
264 7.5% 3 2 8 10 3 4 12 104 106 12
GENITOURINARIO
5 ENFERMEDADES ENDOCRINOS,
245 6.9% 17 55 157 4 1 4 3 4
NUTRICIONALES Y METABÓLICAS
6 TRAUMATISMOS, ENVENENAMIENTOS
Y ALGUNAS OTRAS CONSECUENCIAS 229 6.5% 2 9 24 34 10 10 13 35 71 21
DE CAUSAS EXTERNAS
7 ENFERMEDADES DE LA PIEL Y TEJIDO
161 4.5% 28 14 35 20 3 5 5 21 23 7
SUBCUTÁNEO
8 ENFERMEDADES DE LA SANGRE Y DE
LOS ÓRGANOS HEMATOPOYÉTICOS Y
129 3.6% 4 24 62 17 2 5 3 6 6
CIERTOS TRASTORNOS QUE AFECTAN
EL MECANISMO DE LA INMUNIDAD
9 ENFERMEDADES DEL SISTEMA OSTEO
MUSCULAR Y DEL TEJIDO 99 2.8% 1 11 71 16
CONJUNTIVO
10 DEMÁS ENFERMEDADES 171 4.8% 1 11 9 12 10 5 18 46 47 12
En el Puesto Salud Pichari la primera causa de Morbilidad general en el 2012 es las enfermedades del
Sistema Digestivo en un 24.6% del total de una Población de 1375 Habitantes, siendo la Población más
Vulnerable, el grupo atareo que comprende a las edades de 18-29 años. La Segunda Causa de
Morbilidad General son las Enfermedades Infecciosas y Parasitarias con un 21.5% de una población
de 1202 Habitantes, siendo la Población más Vulnerable, el grupo atareo que comprende a las edades
de 2-4 años. La Tercera Causa de Morbilidad General son las enfermedades Respiratorias con
un 19.7% de una población de 1100 Habitantes, siendo la Población más Vulnerable, el grupo atareo
que comprende a las edades de 2-4 años.
CUADRO N° 5 CAUSAS DE MORBILIDAD GENERAL 2012 POR GRUPO ATAREO Y SEXO
Od-28 29d- 2-4 5-9 10- 12-14 15- 18- 30- 60 a
N° CAUSAS TOTAL % 1a
días 11m a a 11a a 17a 29 a 59a mas
TOTAL 3542 100% 2 194 304 719 383 91 100 162 650 800 137
1 CIERTAS ENFERMEDADES
1202 21.5% 54 107 202 107 26 24 54 153 177 19
INFECCIOSAS Y PARASITARIAS
1100 19.7% 71 82 175 108 16 13 15 95 133 22
RESPIRATORIO
1375 24.6% 1 4 2 44 73 29 30 42 182 162 22
DIGESTIVO
264 7.5% 3 2 8 10 3 4 12 104 106 12
GENITOURINARIO
5 ENFERMEDADES ENDOCRINOS,
245 6.9% 17 55 157 4 1 4 3 4
NUTRICIONALES Y METABÓLICAS
6 TRAUMATISMOS, ENVENENAMIENTOS
Y ALGUNAS OTRAS CONSECUENCIAS 229 6.5% 2 9 24 34 10 10 13 35 71 21
DE CAUSAS EXTERNAS
7 ENFERMEDADES DE LA PIEL Y TEJIDO
161 4.5% 28 14 35 20 3 5 5 21 23 7
SUBCUTÁNEO
8 ENFERMEDADES DE LA SANGRE Y DE
LOS ÓRGANOS HEMATOPOYÉTICOS Y
CIERTOS TRASTORNOS QUE AFECTAN 129 3.6% 4 24 62 17 2 5 3 6 6
EL MECANISMO DE LA INMUNIDAD
9 ENFERMEDADES DEL SISTEMA OSTEO
MUSCULAR Y DEL TEJIDO 99 2.8% 1 11 71 16
CONJUNTIVO
10 DEMÁS ENFERMEDADES 171 4.8% 1 11 9 12 10 5 18 46 47 12
1.2.8 MEDIO AMBIENTE

La destrucción de los bosques, la extinción de diversas especies como: Caoba, cedro, tornillo, diablo
fuerte, nogal, cedrillo, roble, alcanfor, lagarto fuerte, mohena, palo lechero, quinacho, aceite maría y/o
otros, así como la contaminación atmosférica, son algunas de las consecuencias de la actitud
irresponsable del ser humano; la ambición y el egoísmo del hombre al pensar que puede hacer lo
que desee con los recursos que le brinda el planeta, lo están llevando hacia su
autodestrucción(Organización en pro del ambiente de las naciones unidas). La utilización inadecuada
de los productos químicos en las diferentes plantaciones viene contaminando el aire, agua y suelo.
1.2.9 PROYECCIONES POBLACIONALES Y DEMANDA
Pichari capital y zonas aledañas pertenecen geográficamente y políticamente al distrito

de Pichari a la jurisdicción de la provincia de La Convención, departamento cusco.
Para el cálculo de la proyección futura se utilizó la tasa de crecimiento distrital la cual es
de 3.68 %.
Cálculo de la Población Servida.

Tomando como base la población del año 2018, se ha proyectado el crecimiento de la
población que contará con el servicio a partir del inicio de la operación del proyecto,
hasta el horizonte del proyecto (año 2039); es preciso mencionar que la población en el
año base corresponde al total de la población empadronada en el 2018. Considerando
que la cobertura al final del horizonte será del 100% en agua potable y del 100% para el
Alcantarillado.
DETERMINACIÓN DE POBLACIONES FUTURAS - 05 SECTORES - DISTRITO DE PICHARI

Población Sector 02 ~ Valle Dorado
Población Sector 05 ~ Ccatun Rumi

Población 04 ~ Expansión Urbana
Población Sector 01 ~ Parte Alta
Población 03 ~ Casco Urbano
Año Sector Año Sector Año Sector Año Sector 04 Año Sector
01 ~ Parte 02 ~ Valle 03 ~ Casco ~ Expansión 05 ~ Ccatun
Alta Dorado Urbano Urbana Rumi
2018 Base 1,504 2018 Base 2,370 2018 Base 4,214 2018 Base 3,698 2018 Base 4,368
2019 0 1,559 2019 0 2,457 2019 0 4,369 2019 0 3,834 2019 0 4,529
2020 1 1,617 2020 1 2,548 2020 1 4,530 2020 1 3,975 2020 1 4,695
2021 2 1,676 2021 2 2,641 2021 2 4,697 2021 2 4,121 2021 2 4,868
2022 3 1,738 2022 3 2,739 2022 3 4,869 2022 3 4,273 2022 3 5,047
2023 4 1,802 2023 4 2,839 2023 4 5,049 2023 4 4,430 2023 4 5,233
2024 5 1,868 2024 5 2,944 2024 5 5,234 2024 5 4,593 2024 5 5,426
2025 6 1,937 2025 6 3,052 2025 6 5,427 2025 6 4,762 2025 6 5,625
2026 7 2,008 2026 7 3,165 2026 7 5,627 2026 7 4,938 2026 7 5,832
2027 8 2,082 2027 8 3,281 2027 8 5,834 2027 8 5,119 2027 8 6,047
2028 9 2,159 2028 9 3,402 2028 9 6,048 2028 9 5,308 2028 9 6,269
2029 10 2,238 2029 10 3,527 2029 10 6,271 2029 10 5,503 2029 10 6,500
2030 11 2,321 2030 11 3,657 2030 11 6,502 2030 11 5,706 2030 11 6,739
2031 12 2,406 2031 12 3,791 2031 12 6,741 2031 12 5,916 2031 12 6,987
2032 13 2,494 2032 13 3,931 2032 13 6,989 2032 13 6,133 2032 13 7,245
2033 14 2,586 2033 14 4,075 2033 14 7,246 2033 14 6,359 2033 14 7,511
2034 15 2,681 2034 15 4,225 2034 15 7,513 2034 15 6,593 2034 15 7,788
2035 16 2,780 2035 16 4,381 2035 16 7,789 2035 16 6,836 2035 16 8,074
2036 17 2,882 2036 17 4,542 2036 17 8,076 2036 17 7,087 2036 17 8,371
2037 18 2,988 2037 18 4,709 2037 18 8,373 2037 18 7,348 2037 18 8,679
2038 19 3,098 2038 19 4,883 2038 19 8,681 2038 19 7,618 2038 19 8,999
2039 20 3,212 2039 20 5,062 2039 20 9,001 2039 20 7,899 2039 20 9,330
Densidad por Vivienda:

De acuerdo a estas consideraciones y teniendo en cuenta la densidad poblacional del lugar que es
de 3.82 habitantes por familia (Fuente: Empadronamiento de campo).
Para el cálculo de la demanda se aplicó los siguientes parámetros de diseño:
CUADRO N° 6 Parámetros de diseño
DISTRITO PICHARI Sin Proyecto Con Proyecto

POBLACIÓN ACTUAL (habitantes) 16,154 17,365
NUMERO DE VIVIENDAS 4,230 4,546
TASA CRECIMIENTO POBLACIONAL (%) (1) 3.68 3.68
TASA CRECIMIENTO COMERCIAL (%) 3.20 3.20
DENSIDAD POR LOTE (hab/lote) (2) 3.82 3.82
PORCENTAJE DE PÉRDIDAS (3) 25.00% 5%
MICROMEDICIÓN DOMESTICO (%) (4) 100% 100%
POBLACIÓN ACTUAL CON CONEXIONES AGUA 10,546
VIVIENDAS ACTUALMENTE CON CONEXIÓN DE AGUA: 2,909
PORCENTAJE DE REGULACIÓN 25% 25%
CUADRO N° 7 Viviendas total y Nro. de conexiones existentes según usos de lotes.

TIPO DE AGUA POTABLE
CONEXIÓN POR TIPO DE USUARIO
MEDICION viviendas en Total Nro de Conex.
Con Medidor 4,230 2,909
Doméstico MULTIFAM. CON
30
Medidor 30
Con Medidor 603 584
Organización Economica
Sin Medidor 0
Con Medidor 45 44
Institución Estatal
Sin Medidor 0
Con Medidor 69 56
Organización Social
Sin Medidor 0
TOTAL 4,977 3,623
CUADRO N° 8 Consumos según uso de lotes (Del Estudio de Micromedición)
Además, debido a que existe Micromedición en la ciudad de Pichari se obtuvo que el valor
promedio de consumo doméstico por vivienda, el cual es de 20m3/día, además se muestra en
los siguientes cuadros los consumo para según los diferentes usos de lotes (para mayor detalle
ver el estudio de Micromedición)
DETERMINACION DEL CONSUMO MENSUAL M3 DE LA ZONA URBANA DE PICHARI CAPITAL

Nº TIPOLOGIA CANTIDAD MEDIA MEDIANA VARIANZA
1 AGENCIA 2 35.5 35.5 0.131
2 AGROVETERINARIA 1 75 75 0.541
3 BAR 11 61.9 21 0.086
4 BAR-VIVIENDA 2 37.5 37.5 0.740
5 BODEGA 5 24.6 22 0.171
6 BOTICA 18 32.06 32.5 0.248
7 BOTICA-VIVIENDA 3 25.33 32 0.539
8 CAFÉ 1 25 25 0.331
9 CAFETERIA-VIVIENDA 4 19 18 0.630
10 CARNICERIA 2 19.5 19.5 0.233
11 CARPINTERIA 15 30.67 33 0.393
12 CHIFA 2 29.5 29.5 0.185
13 CLINICA 6 30.83 28.5 0.601
14 COMERCIAL 90 42.3 35 0.266
15 CONTADORES 1 30 30 0.851
16 COOPER. PRISMA 1 21 21 0.711
17 COOPERATIVA 4 79 77.5 1.088
18 CUARTOS 20 28.2 24.5 0.415
19 DISCOTECA 3 93.33 117 1.136
20 ESTETICA 9 28.11 31 0.716
21 FARMACIA 14 23.14 18 0.757
22 FERRETERIA 12 53.42 53.5 0.443
23 GIGANTOGRAFIA 3 38.33 15 0.553
24 GRANJA DE POLLO 1 17 17 -0.232
25 GRAS SINTETICO 5 38.6 50 0.805
26 GRIFO 6 48.5 30.5 0.627
27 HELADERÍA-TIENDA 1 41 41 0.851
28 HOSPEDAJE 2 45.5 45.5 0.505
29 HOSTAL 56 75.63 66.5 0.665
30 HOSTAL - FERRETERIA 1 47 47 0.248
31 HOSTAL-RESTAURANTE 1 109 109 0.363
32 HOSTAL-TIENDA 2 64.5 64.5 0.367
33 HOTEL-GRASS 1 55 55 0.716
34 I.E PARTICULAR 4 70 87.5 0.863
35 IGLESIA 12 27.67 16.5 0.765
37 JUGERIA 5 24.2 20 0.351
38 LAVADERO-CARROS 9 214 151 0.772
39 LLANTERIA 1 742.75 214.5 0.351
40 MECANICA 1 5 5 0.793
41 MECANICA AUTOMOTRIS 10 30.7 31.5 0.351
42 PANADERIA 5 25.6 19 0.454
43 PELUQUERIA 10 18.1 18 0.428
44 PIZZERIA 1 29 29 0.282
45 PLANCHADO 1 33 33 1.467
46 POLLERIA 5 35.2 34 0.380
47 POLLERIA-CHIFA 4 45.75 42.5 1.272
48 POLLERIA-TIENDA 1 70 70 0.336
49 RECREO 1 95 95 0.342
50 RECREO CAMPESTRE 1 65 65 0.485
51 RECREO RESTAURANTE 1 87 87 0.582
52 RECREO-BAR 1 20 20 0.147
53 RESTAURANTE 32 51.63 49 0.412
54 TIENDA 474 33.57 29 0.579
55 TIENDA DE ABASTO 1 16 16 0.058
56 TIENDA DE LUBRICANTE 1 14 14 0.326
57 TIENDA-COMERCIAL 1 342 342 2.219
58 TIENDA-HOSTAL 1 84 84 0.334
DETERMINACIÓN DEL CONSUMO MENSUAL M3 DE LA ZONA URBANA DE PICHARI CAPITAL

Nº TIPO DE USUARIO TIPOLOGÍA CANTIDAD MEDIA
1 ESTATAL BASE MILITAR 6 542
2 ESTATAL BASE POLICIAL 6 296
3 ESTATAL CENTRO DE SALUD 1 270
4 ESTATAL FUERO MILITAR POLICIAL 1 33
5 ESTATAL I.E. PUBLICA 14 509.64
6 ESTATAL INEI 1 9
7 ESTATAL OEFA 1 31
8 ESTATAL OSIPTEL 1 21.33
9 ESTATAL INSTITUCION 5 84.4
10 SOCIAL BAÑO PUBLICO 1 71
11 SOCIAL CASA COMUNAL 2 16
12 SOCIAL COMEDOR POPULAR 1 14
13 SOCIAL LOCALES COMUNALES 4 70
14 SOCIAL MERCADO MODELO 2 975
15 SOCIAL PILETA PUBLICA 25 207.48
TOTAL 71

Caudal Promedio (Qp)
Caudal Máximo Diario (Qmd = K1 * QP) K1 = 1.3
Caudal Máximo Horario (Qmh = K2 * QP) K2 = 2.20
Caudal Bombeo (Qb = Qmd * 24/ # Hb) # Hb = 18
Caudal Promedio Desagüe (Qpd = K3 * Qp) K3 = 0.8

Caudal Desagüe (Qd = K3 * Qmh, Qd = K2 * Qpd)
EXPEDIENTE TÉCNICO: “MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE Y ALCANTARILLADO SANITARIO, EN LOS SECTORES MARGINALES DE PICHARI CAPITAL, DISTRITO DE PICHARI - LA
CONVENCIÓN – CUSCO SNIP-357809
CUADRO N° 10 Demanda de agua potable general

T IPOS DE USOS CONSUMO DE AGUA (l/día) DEMANDA AGUA
CONEXI CONEX CONEXI

VIVIENDAS PERDIDAS DE ONES IONES ONES T OT AL Volumen de
AÑO POBLACION CONEXIONES DOMEST ICO
SERVIDAS AGUA DE EST AT SOCIALE CONEXIONES CONSUMO CONSUMO Reservorio
T OT AL CONSUMO CONSUMO CONSUMO Qp Qmd Qmh
(unidades) POT ABLE (%) ORGANI ALES S ORGANIZACIÓN T OT AL Qp (m3/año) (m3)
DOMEST ICO EST AT AL SOCIAL (t/seg) (lt/seg) (lt/seg)
ECONOMICA CONECT ADO
FAMILIAR MULT IFAM.
T OT AL T OT AL T OT AL T OT AL C/MED. T OT AL
C/MED. C/MED.
2,018 Base 16,154 2,909 25.00% 2,909 30 2,939 584 44 56 3,622 3,622 2,019,314 893,380 541,962 261,990 3,716,646 57.4 1,808,905 74.6 127.2 1,239
2,019 0 16,748 2,909 25.00% 2,909 30 2,939 584 45 56 3,623 3,623 2,019,314 893,380 541,962 261,990 3,716,646 57.4 1,808,905 74.6 127.2 1,239
2,020 1 17,365 4,546 5.00% 4,546 32 4,578 642 48 74 5,343 5,343 3,116,663 982,417 595,689 347,002 5,041,772 61.5 1,940,095 80.0 136.3 1,492
2,021 2 18,004 4,714 5.00% 4,714 33 4,747 663 50 77 5,537 5,537 3,231,828 1,013,855 617,611 359,772 5,223,065 63.8 2,010,420 82.9 141.3 1,540
2,022 3 18,666 4,887 5.00% 4,887 35 4,922 684 52 80 5,737 5,737 3,350,442 1,046,298 640,339 373,012 5,410,091 66.0 2,082,322 85.8 146.3 1,589
2,023 4 19,353 5,068 5.00% 5,068 36 5,104 706 54 83 5,946 5,946 3,474,511 1,079,779 663,903 386,739 5,604,932 68.4 2,157,062 88.9 151.6 1,640
2,024 5 20,066 5,255 5.00% 5,255 37 5,292 728 56 86 6,162 6,162 3,602,704 1,114,332 688,335 400,971 5,806,342 70.9 2,234,326 92.1 157.0 1,693
2,025 6 20,804 5,447 5.00% 5,447 39 5,486 752 58 89 6,384 6,384 3,734,488 1,149,991 713,666 415,726 6,013,871 73.4 2,314,742 95.4 162.7 1,748
2,026 7 21,569 5,648 5.00% 5,648 40 5,688 776 60 92 6,616 6,616 3,872,284 1,186,791 739,929 431,025 6,230,028 76.0 2,397,682 98.8 168.5 1,805
2,027 8 22,363 5,856 5.00% 5,856 42 5,898 801 62 96 6,856 6,856 4,014,886 1,224,768 767,158 446,887 6,453,699 78.8 2,483,775 102.4 174.5 1,864
2,028 9 23,186 6,072 5.00% 6,072 43 6,115 826 65 99 7,105 7,105 4,162,967 1,263,961 795,389 463,332 6,685,649 81.6 2,572,707 106.1 180.8 1,925
2,029 10 24,039 6,295 5.00% 6,295 45 6,340 853 67 103 7,362 7,362 4,315,864 1,304,407 824,660 480,383 6,925,314 84.5 2,665,423 109.9 187.3 1,989
2,030 11 24,924 6,527 5.00% 6,527 46 6,573 880 69 106 7,629 7,629 4,474,917 1,346,148 855,007 498,061 7,174,134 87.6 2,760,977 113.8 194.0 2,054
2,031 12 25,841 6,767 5.00% 6,767 48 6,815 908 72 110 7,905 7,905 4,639,308 1,389,225 886,472 516,389 7,431,394 90.7 2,860,000 117.9 201.0 2,122
2,032 13 26,792 7,015 5.00% 7,015 50 7,065 937 75 114 8,191 8,191 4,809,351 1,433,680 919,094 535,393 7,697,518 93.9 2,962,176 122.1 208.2 2,192
2,033 14 27,778 7,273 5.00% 7,273 52 7,325 967 77 119 8,488 8,488 4,986,234 1,479,558 952,916 555,095 7,973,803 97.3 3,069,084 126.5 215.7 2,265
2,034 15 28,800 7,542 5.00% 7,542 53 7,595 998 80 121 8,795 8,795 5,170,630 1,526,904 987,984 575,523 8,261,040 100.8 3,179,144 131.1 223.4 2,340
2,035 16 29,860 7,819 5.00% 7,819 55 7,874 1,030 83 128 9,115 9,115 5,360,545 1,575,765 1,024,341 596,702 8,557,353 104.4 3,293,620 135.8 231.4 2,419
2,036 17 30,959 8,106 5.00% 8,106 57 8,163 1,063 86 132 9,445 9,445 5,557,320 1,626,189 1,062,037 618,660 8,864,207 108.2 3,411,564 140.6 239.7 2,500
2,037 18 32,099 8,405 5.00% 8,405 60 8,465 1,097 89 137 9,788 9,788 5,762,296 1,678,227 1,101,120 641,427 9,183,071 112.1 3,533,924 145.7 248.3 2,583
2,038 19 33,280 8,714 5.00% 8,714 62 8,776 1,132 93 142 10,143 10,143 5,974,146 1,731,931 1,141,641 665,032 9,512,749 116.1 3,661,014 150.9 257.3 2,671
2,039 20 34,504 9,035 5.00% 9,035 64 9,099 1,168 96 147 10,511 10,511 6,194,211 1,787,352 1,183,654 689,505 9,854,722 120.3 3,792,204 156.3 268.5 2,760
CUADRO N° 11 Demanda de agua potable SECTOR 1
COBERTURA (%) TIPOS DE USOS CONSUMO DE AGUA (l/día) DEMANDA AGUA
PERDIDAS CONEXIONES DE
VIVIENDAS CONEXIONES Volumen de
AÑO POBLACION POBLACION DE AGUA CONEXIONES DOMESTICO ORGANIZACIONES CONEXIONES SOCIALES TOTAL CONEXIONES CONSUMO
OTROS SERVIDAS ESTATALES CONSUMO Reservorio
TOTAL SERVIDA (hab) POTABLE ECONOMICAS CONSUMO ORGANIZACI CONSUMO CONSUMO Qp Qmd
CONEX. MEDIOS (unidades) TOTAL Qp (m3/año) Qmh (lt/seg) (m3)
(%) DOMESTICO ÓN ESTATAL SOCIAL (t/seg) (lt/seg)
(*) CONECTADO
FAMILIAR MULTIFAM. ECONOMICA
TOTAL C/MED. S/MED. TOTAL C/MED. S/MED. TOTAL C/MED. S/MED. TOTAL C/MED. S/MED. TOTAL
C/MED. C/MED.
2,018 Base 1,504 68.77% 31.23% 982 297 25.00% 297 0 297 0 0 0 0 0 0 6 0 6 303 0 303 198,058 0 0 15,150 213,207 3.3 103,753 4.3 7.24 71
2,019 0 1,559 66.76% 33.24% 982 297 25.00% 297 0 297 0 0 0 0 0 0 6 0 6 303 0 303 198,058 0 0 15,150 213,207 3.3 103,753 4.3 7.24 71
2,020 1 1,617 100.00% 0.00% 1,617 464 5.00% 464 0 464 0 0 0 0 0 0 9 0 9 473 0 473 309,333 0 0 20,066 329,399 4.0 126,459 5.2 8.82 100
2,021 2 1,676 100.00% 0.00% 1,676 481 5.00% 481 0 481 0 0 0 0 0 0 9 0 9 490 0 490 320,667 0 0 20,804 341,471 4.2 131,190 5.4 9.15 103
2,022 3 1,738 100.00% 0.00% 1,738 499 5.00% 499 0 499 0 0 0 0 0 0 9 0 9 508 0 508 332,667 0 0 21,570 354,236 4.3 136,236 5.6 9.50 106
2,023 4 1,802 100.00% 0.00% 1,802 518 5.00% 518 0 518 0 0 0 0 0 0 10 0 10 528 0 528 345,333 0 0 22,364 367,697 4.5 141,281 5.8 9.86 110
2,024 5 1,868 100.00% 0.00% 1,868 537 5.00% 537 0 537 0 0 0 0 0 0 10 0 10 547 0 547 358,000 0 0 23,187 381,187 4.6 146,327 6.0 10.21 113
2,025 6 1,937 100.00% 0.00% 1,937 556 5.00% 556 0 556 0 0 0 0 0 0 10 0 10 566 0 566 370,667 0 0 24,040 394,707 4.8 151,688 6.3 10.58 117
2,026 7 2,008 100.00% 0.00% 2,008 577 5.00% 577 0 577 0 0 0 0 0 0 11 0 11 588 0 588 384,667 0 0 24,925 409,591 5.0 157,365 6.5 10.98 121
2,027 8 2,082 100.00% 0.00% 2,082 598 5.00% 598 0 598 0 0 0 0 0 0 11 0 11 609 0 609 398,667 0 0 25,842 424,508 5.2 163,041 6.7 11.37 125
2,028 9 2,159 100.00% 0.00% 2,159 620 5.00% 620 0 620 0 0 0 0 0 0 11 0 11 631 0 631 413,333 0 0 26,793 440,126 5.4 169,033 7.0 11.79 129
2,029 10 2,238 100.00% 0.00% 2,238 643 5.00% 643 0 643 0 0 0 0 0 0 12 0 12 655 0 655 428,667 0 0 27,779 456,445 5.6 175,340 7.2 12.23 133
2,030 11 2,321 100.00% 0.00% 2,321 667 5.00% 667 0 667 0 0 0 0 0 0 12 0 12 679 0 679 444,667 0 0 28,801 473,468 5.8 181,963 7.5 12.69 138
2,031 12 2,406 100.00% 0.00% 2,406 691 5.00% 691 0 691 0 0 0 0 0 0 13 0 13 704 0 704 460,667 0 0 29,861 490,527 6.0 188,585 7.8 13.16 142
2,032 13 2,494 100.00% 0.00% 2,494 716 5.00% 716 0 716 0 0 0 0 0 0 13 0 13 729 0 729 477,333 0 0 30,960 508,293 6.2 195,208 8.0 13.62 147
2,033 14 2,586 100.00% 0.00% 2,586 743 5.00% 743 0 743 0 0 0 0 0 0 14 0 14 757 0 757 495,333 0 0 32,099 527,432 6.4 202,776 8.4 14.15 152
2,034 15 2,681 100.00% 0.00% 2,681 770 5.00% 770 0 770 0 0 0 0 0 0 14 0 14 784 0 784 513,333 0 0 33,280 546,614 6.7 210,030 8.7 14.65 157
2,035 16 2,780 100.00% 0.00% 2,780 799 5.00% 799 0 799 0 0 0 0 0 0 15 0 15 814 0 814 532,667 0 0 34,505 567,172 6.9 217,914 9.0 15.20 162
2,036 17 2,882 100.00% 0.00% 2,882 828 5.00% 828 0 828 0 0 0 0 0 0 15 0 15 843 0 843 552,000 0 0 35,775 587,775 7.2 225,798 9.3 15.75 168
2,037 18 2,988 100.00% 0.00% 2,988 858 5.00% 858 0 858 0 0 0 0 0 0 16 0 16 874 0 874 572,000 0 0 37,091 609,091 7.4 233,997 9.6 16.32 173
2,038 19 3,098 100.00% 0.00% 3,098 890 5.00% 890 0 890 0 0 0 0 0 0 16 0 16 906 0 906 593,333 0 0 38,456 631,790 7.7 242,827 10.0 16.94 179
2,039 20 3,212 100.00% 0.00% 3,212 923 5.00% 923 0 923 0 0 0 0 0 0 17 0 17 940 0 940 615,333 0 0 39,871 655,205 8.0 251,657 10.4 17.56 185

CONEXIONES DE Volumen de
VIVIENDAS PERDIDAS DE CONEXIONES
AÑO POBLACION POBLACION CONEXIONES DOMESTICO ORGANIZACIONES CONEXIONES SOCIALES TOTAL CONEXIONES
OTROS SERVIDAS AGUA ESTATALES CONSUMO CONSUMO Reservorio
TOTAL SERVIDA (hab) ECONOMICAS CONSUMO CONSUMO Qp Qmd Qmh
CONEX. MEDIOS (unidades) POTABLE (%) ORGANIZACIÓN CONSUMO SOCIAL TOTAL Qp (m3/año) (m3)
DOMESTICO ESTATAL (t/seg) (lt/seg) (lt/seg)
(*) ECONOMICA CONECTADO
FAMILIAR MULTIFAM.
C/MED. C/MED.
2,018 Base 2,370 68.77% 31.23% 1,547 479 25.00% 479 2 481 61 0 61 3 0 3 8 0 8 553 0 553 324,885 96,947 49,839 43,448 515,118 8.0 250,711 10.3 17.5 172
2,019 0 2,457 66.71% 33.29% 1,547 479 25.00% 479 2 481 61 0 61 3 0 3 8 0 8 553 0 553 324,885 96,947 49,839 43,448 515,118 8.0 250,711 10.3 17.5 172
2,020 1 2,548 100.00% 0.00% 2,548 749 5.00% 749 2 751 67 0 67 3 0 3 11 0 11 832 0 832 505,066 106,609 54,780 57,546 724,001 8.8 278,148 11.5 19.4 237
2,021 2 2,641 100.00% 0.00% 2,641 777 5.00% 777 2 779 69 0 69 3 0 3 11 0 11 863 0 863 523,944 110,020 56,796 59,664 750,424 9.1 288,239 11.9 20.1 243
2,022 3 2,739 100.00% 0.00% 2,739 806 5.00% 806 2 808 71 0 71 3 0 3 12 0 12 895 0 895 543,496 113,541 58,886 61,859 777,782 9.5 298,961 12.3 20.9 251
2,023 4 2,839 100.00% 0.00% 2,839 835 5.00% 835 2 837 74 0 74 4 0 4 12 0 12 927 0 927 563,056 117,174 61,053 64,136 805,419 9.8 309,368 12.8 21.6 258
2,024 5 2,944 100.00% 0.00% 2,944 866 5.00% 866 2 868 76 0 76 4 0 4 12 0 12 961 0 961 583,958 120,924 63,299 66,496 834,677 10.2 320,721 13.2 22.4 266
2,025 6 3,052 100.00% 0.00% 3,052 898 5.00% 898 3 901 79 0 79 4 0 4 13 0 13 996 0 996 605,535 124,793 65,629 68,943 864,900 10.5 332,389 13.7 23.2 274
2,026 7 3,165 100.00% 0.00% 3,165 931 5.00% 931 3 934 81 0 81 4 0 4 13 0 13 1,032 0 1,032 627,788 128,787 68,044 71,480 896,099 10.9 344,373 14.2 24.0 282
2,027 8 3,281 100.00% 0.00% 3,281 965 5.00% 965 3 968 84 0 84 4 0 4 14 0 14 1,069 0 1,069 650,717 132,908 70,548 74,110 928,283 11.3 356,672 14.7 24.9 290
2,028 9 3,402 100.00% 0.00% 3,402 1,001 5.00% 1,001 3 1,004 86 0 86 4 0 4 14 0 14 1,109 0 1,109 674,988 137,161 73,144 76,838 962,131 11.7 369,602 15.2 25.8 299
2,029 10 3,527 100.00% 0.00% 3,527 1,037 5.00% 1,037 3 1,040 89 0 89 4 0 4 15 0 15 1,148 0 1,148 699,270 141,550 75,836 79,665 996,321 12.1 382,847 15.8 26.7 308
2,030 11 3,657 100.00% 0.00% 3,657 1,075 5.00% 1,075 3 1,078 92 0 92 5 0 5 15 0 15 1,190 0 1,190 724,896 146,080 78,627 82,597 1,032,199 12.6 396,723 16.4 27.7 318
2,031 12 3,791 100.00% 0.00% 3,791 1,115 5.00% 1,115 3 1,118 95 0 95 5 0 5 16 0 16 1,234 0 1,234 751,865 150,754 81,520 85,637 1,069,776 13.0 410,914 16.9 28.7 327
2,032 13 3,931 100.00% 0.00% 3,931 1,156 5.00% 1,156 3 1,159 98 0 98 5 0 5 17 0 17 1,279 0 1,279 779,512 155,579 84,520 88,788 1,108,399 13.5 425,736 17.6 29.7 338
2,033 14 4,075 100.00% 0.00% 4,075 1,198 5.00% 1,198 3 1,201 101 0 101 5 0 5 17 0 17 1,325 0 1,325 807,838 160,557 87,630 92,055 1,148,081 14.0 441,189 18.2 30.8 348
2,034 15 4,225 100.00% 0.00% 4,225 1,243 5.00% 1,243 4 1,247 104 0 104 5 0 5 18 0 18 1,374 0 1,374 838,175 165,695 90,855 95,443 1,190,168 14.5 457,272 18.9 31.9 359
2,035 16 4,381 100.00% 0.00% 4,381 1,288 5.00% 1,288 4 1,292 108 0 108 6 0 6 18 0 18 1,423 0 1,423 868,525 170,997 94,199 98,955 1,232,676 15.0 473,671 19.5 33.0 370
2,036 17 4,542 100.00% 0.00% 4,542 1,336 5.00% 1,336 4 1,340 111 0 111 6 0 6 19 0 19 1,476 0 1,476 900,888 176,469 97,665 102,597 1,277,619 15.6 491,016 20.2 34.3 382
2,037 18 4,709 100.00% 0.00% 4,709 1,385 5.00% 1,385 4 1,389 115 0 115 6 0 6 20 0 20 1,529 0 1,529 933,931 182,116 101,259 106,372 1,323,678 16.1 508,676 21.0 35.5 394
2,038 19 4,883 100.00% 0.00% 4,883 1,436 5.00% 1,436 4 1,440 118 0 118 6 0 6 21 0 21 1,585 0 1,585 968,321 187,944 104,985 110,287 1,371,537 16.7 526,967 21.7 36.8 407
2,039 20 5,062 100.00% 0.00% 5,062 1,489 5.00% 1,489 4 1,493 122 0 122 6 0 6 21 0 21 1,643 0 1,643 1,004,058 193,958 108,849 114,345 1,421,211 17.3 545,888 22.5 38.5 420
VIVIENDA CONEXIONES DE
POBLACIO PERDIDAS DE CONEXIONES Volumen de
AÑO POBLACION S CONEXIONES DOMESTICO ORGANIZACIONES CONEXIONES SOCIALES TOTAL CONEXIONES
OTROS N SERVIDA AGUA ESTATALES CONSUMO CONSUMO Reservorio
TOTAL SERVIDAS ECONOMICAS CONSUMO CONSUMO CONSUMO Qp Qmd Qmh
CONEX. MEDIOS (hab) POTABLE (%) ORGANIZACIÓ TOTAL Qp (m3/año) (m3)
(unidades) DOMESTICO ESTATAL SOCIAL (t/seg) (lt/seg) (lt/seg)
(*) N ECONOMICA CONECTADO
FAMILIAR MULTIFAM.
C/MED. C/MED.
2,018 Base 4,214 68.77% 31.23% 2,751 675 25.00% 675 27 702 415 0 415 29 0 29 20 0 20 1,167 0 1,167 521,756 629,828 315,333 159,366 1,626,283 25.1 791,554 32.6 56.2 542
2,019 0 4,369 66.77% 33.23% 2,751 675 25.00% 675 27 702 415 0 415 29 0 29 20 0 20 1,167 0 1,167 521,756 629,828 315,333 159,366 1,626,283 25.1 791,554 32.6 56.2 542
2,020 1 4,530 100.00% 0.00% 4,530 1,055 5.40% 1,055 29 1,084 457 0 457 32 0 32 27 0 27 1,600 0 1,600 780,730 692,599 346,594 211,078 2,031,001 24.9 783,670 32.3 55.7 576
2,021 2 4,697 100.00% 0.00% 4,697 1,093 5.40% 1,093 30 1,123 472 0 472 33 0 33 28 0 28 1,656 0 1,656 808,912 714,762 359,349 218,846 2,101,868 25.7 811,106 33.4 57.6 595
2,022 3 4,869 100.00% 0.00% 4,869 1,133 5.40% 1,133 31 1,164 487 0 487 35 0 35 29 0 29 1,714 0 1,714 838,531 737,635 372,573 226,899 2,175,638 26.6 839,488 34.6 59.6 614
2,023 4 5,049 100.00% 0.00% 5,049 1,175 5.40% 1,175 32 1,207 502 0 502 36 0 36 30 0 30 1,775 0 1,775 869,593 761,239 386,283 235,249 2,252,364 27.6 869,132 35.8 61.7 634
2,024 5 5,234 100.00% 0.00% 5,234 1,218 5.40% 1,218 34 1,252 518 0 518 37 0 37 31 0 31 1,838 0 1,838 901,434 785,599 400,498 243,906 2,331,438 28.5 899,407 37.1 63.9 655
2,025 6 5,427 100.00% 0.00% 5,427 1,263 5.40% 1,263 35 1,298 535 0 535 39 0 39 32 0 32 1,903 0 1,903 934,725 810,738 415,237 252,882 2,413,582 29.5 931,258 38.4 66.1 677
2,026 7 5,627 100.00% 0.00% 5,627 1,310 5.40% 1,310 36 1,346 552 0 552 40 0 40 33 0 33 1,971 0 1,971 969,471 836,682 430,518 262,188 2,498,858 30.6 964,056 39.7 68.5 699
2,027 8 5,834 100.00% 0.00% 5,834 1,358 5.40% 1,358 37 1,395 570 0 570 42 0 42 35 0 35 2,041 0 2,041 1,005,009 863,455 446,361 271,837 2,586,661 31.7 998,114 41.1 70.9 723
2,028 9 6,048 100.00% 0.00% 6,048 1,408 5.40% 1,408 39 1,447 588 0 588 43 0 43 36 0 36 2,114 0 2,114 1,042,010 891,086 462,787 281,840 2,677,723 32.8 1,033,119 42.6 73.4 747
2,029 10 6,271 100.00% 0.00% 6,271 1,460 5.40% 1,460 40 1,500 607 0 607 45 0 45 37 0 37 2,189 0 2,189 1,080,480 919,601 479,817 292,212 2,772,110 33.9 1,069,701 44.1 76.0 772
2,030 11 6,502 100.00% 0.00% 6,502 1,514 5.40% 1,514 42 1,556 626 0 626 46 0 46 39 0 39 2,267 0 2,267 1,120,423 949,028 497,474 302,965 2,869,890 35.1 1,107,229 45.6 78.6 797
2,031 12 6,741 100.00% 0.00% 6,741 1,569 5.40% 1,569 43 1,612 646 0 646 48 0 48 40 0 40 2,346 0 2,346 1,161,177 979,397 515,782 314,114 2,970,470 36.3 1,146,018 47.2 81.4 824
2,032 13 6,989 100.00% 0.00% 6,989 1,627 5.40% 1,627 45 1,672 667 0 667 50 0 50 41 0 41 2,430 0 2,430 1,204,083 1,010,738 534,762 325,674 3,075,256 37.6 1,186,384 48.9 84.3 852
2,033 14 7,246 100.00% 0.00% 7,246 1,687 5.40% 1,687 46 1,733 688 0 688 52 0 52 43 0 43 2,516 0 2,516 1,248,477 1,043,081 554,442 337,659 3,183,659 39.0 1,228,327 50.6 87.2 880
2,034 15 7,513 100.00% 0.00% 7,513 1,749 5.40% 1,749 48 1,797 710 0 710 53 0 53 43 0 43 2,604 0 2,604 1,294,367 1,076,460 574,845 350,084 3,295,756 40.3 1,271,532 52.4 90.3 910
2,035 16 7,789 100.00% 0.00% 7,789 1,813 5.40% 1,813 50 1,863 733 0 733 55 0 55 46 0 46 2,697 0 2,697 1,341,757 1,110,907 595,999 362,968 3,411,631 41.7 1,316,313 54.3 93.5 941
2,036 17 8,076 100.00% 0.00% 8,076 1,880 5.40% 1,880 52 1,932 756 0 756 57 0 57 48 0 48 2,793 0 2,793 1,391,322 1,146,456 617,932 376,325 3,532,034 43.2 1,362,671 56.2 96.8 972
2,037 18 8,373 100.00% 0.00% 8,373 1,949 5.40% 1,949 54 2,003 780 0 780 60 0 60 50 0 50 2,892 0 2,892 1,442,400 1,183,142 640,672 390,174 3,656,387 44.7 1,410,605 58.1 100.2 1,005
2,038 19 8,681 100.00% 0.00% 8,681 2,021 5.40% 2,021 56 2,077 805 0 805 62 0 62 52 0 52 2,995 0 2,995 1,495,664 1,221,003 664,249 404,532 3,785,448 46.3 1,460,432 60.2 103.7 1,039
2,039 20 9,001 100.00% 0.00% 9,001 2,095 5.40% 2,095 58 2,153 831 0 831 64 0 64 53 0 53 3,101 0 3,101 1,550,456 1,260,075 688,693 419,419 3,918,643 47.9 1,511,836 62.3 109.0 1,075
POBLACION VIVIENDAS PERDIDAS DE CONEXIONES
AÑO POBLACION CONEXIONES DOMESTICO ORGANIZACIONES CONEXIONES SOCIALES TOTAL CONEXIONES
OTROS SERVIDA SERVIDAS AGUA ESTATALES CONSUMO CONSUMO CONSUMO Reservorio
TOTAL ECONOMICAS CONSUMO CONSUMO Qp Qmd
CONEX. MEDIOS (hab) (unidades) POTABLE (%) DOMESTIC ORGANIZACIÓ TOTAL Qp (m3/año) Qmh (lt/seg) (m3)
ESTATAL SOCIAL (t/seg) (lt/seg)
(*) O N ECONOMICA CONECTADO
FAMILIAR MULTIFAM.
C/MED. C/MED.
2,018 Base 3,698 68.77% 31.23% 2,414 646 25.00% 646 1 647 100 0 100 5 0 5 11 0 11 763 0 763 433,625 151,480 67,462 23,158 675,725 10.4 328,920 13.6 22.946 225
2,019 0 3,834 66.74% 33.26% 2,414 646 25.00% 646 1 647 100 0 100 5 0 5 11 0 11 763 0 763 433,625 151,480 67,462 23,158 675,725 10.4 328,920 13.6 22.946 225
2,020 1 3,975 100.00% 0.00% 3,975 1,010 5.00% 1,010 1 1,011 110 0 110 5 0 5 14 0 14 1,140 0 1,140 676,200 166,577 74,150 30,672 947,599 11.5 363,925 15.0 25.388 261
2,021 2 4,121 100.00% 0.00% 4,121 1,048 5.00% 1,048 1 1,049 113 0 113 6 0 6 14 0 14 1,182 0 1,182 701,639 171,907 76,879 31,801 982,226 12.0 377,486 15.6 26.334 271
2,022 3 4,273 100.00% 0.00% 4,273 1,086 5.00% 1,086 1 1,087 117 0 117 6 0 6 15 0 15 1,225 0 1,225 727,081 177,408 79,708 32,971 1,017,169 12.4 390,731 16.1 27.258 280
2,023 4 4,430 100.00% 0.00% 4,430 1,126 5.00% 1,126 1 1,127 121 0 121 6 0 6 16 0 16 1,269 0 1,269 753,861 183,085 82,641 34,184 1,053,773 12.8 404,922 16.7 28.248 289
2,024 5 4,593 100.00% 0.00% 4,593 1,168 5.00% 1,168 1 1,169 124 0 124 6 0 6 16 0 16 1,316 0 1,316 781,979 188,944 85,683 35,442 1,092,048 13.3 419,429 17.3 29.260 299
2,025 6 4,762 100.00% 0.00% 4,762 1,210 5.00% 1,210 1 1,211 128 0 128 6 0 6 17 0 17 1,363 0 1,363 810,227 194,990 88,836 36,747 1,130,800 13.8 434,566 17.9 30.316 310
2,026 7 4,938 100.00% 0.00% 4,938 1,255 5.00% 1,255 1 1,256 133 0 133 7 0 7 17 0 17 1,413 0 1,413 840,358 201,230 92,105 38,099 1,171,792 14.3 450,334 18.6 31.416 320
2,027 8 5,119 100.00% 0.00% 5,119 1,301 5.00% 1,301 1 1,302 137 0 137 7 0 7 18 0 18 1,464 0 1,464 871,161 207,669 95,494 39,501 1,213,826 14.8 466,417 19.2 32.538 331
2,028 9 5,308 100.00% 0.00% 5,308 1,349 5.00% 1,349 1 1,350 141 0 141 7 0 7 19 0 19 1,517 0 1,517 903,302 214,315 99,009 40,955 1,257,580 15.3 483,132 19.9 33.704 343
2,029 10 5,503 100.00% 0.00% 5,503 1,399 5.00% 1,399 2 1,401 146 0 146 7 0 7 19 0 19 1,573 0 1,573 936,781 221,173 102,652 42,462 1,303,068 15.9 500,792 20.6 34.936 355
2,030 11 5,706 100.00% 0.00% 5,706 1,450 5.00% 1,450 2 1,452 150 0 150 8 0 8 20 0 20 1,630 0 1,630 970,932 228,250 106,430 44,024 1,349,637 16.4 518,452 21.4 36.168 367
2,031 12 5,916 100.00% 0.00% 5,916 1,504 5.00% 1,504 2 1,506 155 0 155 8 0 8 21 0 21 1,690 0 1,690 1,006,932 235,554 110,346 45,644 1,398,478 17.0 537,373 22.2 37.488 380
2,032 13 6,133 100.00% 0.00% 6,133 1,559 5.00% 1,559 2 1,561 160 0 160 8 0 8 22 0 22 1,751 0 1,751 1,043,756 243,092 114,407 47,324 1,448,580 17.7 556,610 22.9 38.830 393
2,033 14 6,359 100.00% 0.00% 6,359 1,616 5.00% 1,616 2 1,618 165 0 165 9 0 9 22 0 22 1,814 0 1,814 1,081,919 250,871 118,617 49,066 1,500,473 18.3 576,478 23.8 40.216 407
2,034 15 6,593 100.00% 0.00% 6,593 1,676 5.00% 1,676 2 1,678 170 0 170 9 0 9 23 0 23 1,880 0 1,880 1,122,088 258,899 122,982 50,871 1,554,840 18.9 597,292 24.6 41.668 421
2,035 16 6,836 100.00% 0.00% 6,836 1,738 5.00% 1,738 2 1,740 176 0 176 9 0 9 24 0 24 1,949 0 1,949 1,163,596 267,184 127,508 52,743 1,611,031 19.6 619,052 25.5 43.186 436
2,036 17 7,087 100.00% 0.00% 7,087 1,801 5.00% 1,801 2 1,803 182 0 182 10 0 10 25 0 25 2,019 0 2,019 1,205,777 275,734 132,200 54,684 1,668,396 20.3 641,127 26.4 44.726 451
2,037 18 7,348 100.00% 0.00% 7,348 1,868 5.00% 1,868 2 1,870 187 0 187 10 0 10 26 0 26 2,093 0 2,093 1,250,632 284,557 137,065 56,697 1,728,951 21.1 664,148 27.4 46.332 467
2,038 19 7,618 100.00% 0.00% 7,618 1,936 5.00% 1,936 2 1,938 193 0 193 10 0 10 27 0 27 2,169 0 2,169 1,296,160 293,663 142,109 58,783 1,790,716 21.8 688,116 28.4 48.004 483
2,039 20 7,899 100.00% 0.00% 7,899 2,008 5.00% 2,008 2 2,010 200 0 200 11 0 11 28 0 28 2,248 0 2,248 1,344,363 303,060 147,339 60,946 1,855,708 22.6 713,029 29.4 49.742 500
POBLACIO VIVIENDAS PERDIDAS DE CONEXIONES
AÑO POBLACIO CONEXIONES DOMESTICO ORGANIZACIONES CONEXIONES SOCIALES TOTAL CONEXIONES
OTROS N SERVIDA SERVIDAS AGUA ESTATALES CONSUMO CONSUMO Reservorio
N TOTAL ECONOMICAS CONSUMO CONSUMO CONSUMO Qp Qmd Qmh
CONEX. MEDIOS (hab) (unidades) POTABLE (%) ORGANIZACIÓ TOTAL Qp (m3/año) (m3)
DOMESTICO ESTATAL SOCIAL (t/seg) (lt/seg) (lt/seg)
(*) N ECONOMICA CONECTADO
FAMILIAR MULTIFAM.
C/MED. C/MED.
2,018 Base 4,368 68.77% 31.23% 2,851 811 25.00% 811 0 811 8 0 8 7 0 7 11 0 11 837 0 837 540,991 15,125 109,327 20,869 686,312 10.6 333,966 13.8 23.30 229
2,019 0 4,529 66.75% 33.25% 2,851 811 25.00% 811 0 811 8 0 8 7 0 7 11 0 11 837 0 837 540,991 15,125 109,327 20,869 686,312 10.6 333,966 13.8 23.30 229
2,020 1 4,695 100.00% 0.00% 4,695 1,268 5.00% 1,268 0 1,268 9 0 9 8 0 8 14 0 14 1,298 0 1,298 845,333 16,632 120,166 27,641 1,009,772 12.3 387,893 16.0 27.06 319
2,021 2 4,868 100.00% 0.00% 4,868 1,315 5.00% 1,315 0 1,315 9 0 9 8 0 8 14 0 14 1,346 0 1,346 876,667 17,164 124,588 28,658 1,047,076 12.8 402,399 16.6 28.07 329
2,022 3 5,047 100.00% 0.00% 5,047 1,363 5.00% 1,363 0 1,363 9 0 9 8 0 8 15 0 15 1,395 0 1,395 908,667 17,714 129,172 29,712 1,085,265 13.2 416,906 17.2 29.08 339
2,023 4 5,233 100.00% 0.00% 5,233 1,414 5.00% 1,414 0 1,414 9 0 9 8 0 8 16 0 16 1,447 0 1,447 942,667 18,280 133,926 30,806 1,125,679 13.7 432,359 17.8 30.16 349
2,024 5 5,426 100.00% 0.00% 5,426 1,466 5.00% 1,466 0 1,466 10 0 10 9 0 9 16 0 16 1,501 0 1,501 977,333 18,865 138,854 31,940 1,166,993 14.2 448,442 18.5 31.28 360
2,025 6 5,625 100.00% 0.00% 5,625 1,520 5.00% 1,520 0 1,520 10 0 10 9 0 9 17 0 17 1,556 0 1,556 1,013,333 19,469 143,964 33,115 1,209,882 14.7 464,841 19.2 32.43 371
2,026 7 5,832 100.00% 0.00% 5,832 1,575 5.00% 1,575 0 1,575 10 0 10 9 0 9 17 0 17 1,612 0 1,612 1,050,000 20,092 149,262 34,334 1,253,688 15.3 481,555 19.9 33.59 383
2,027 8 6,047 100.00% 0.00% 6,047 1,634 5.00% 1,634 0 1,634 11 0 11 10 0 10 18 0 18 1,672 0 1,672 1,089,333 20,735 154,755 35,597 1,300,420 15.8 499,530 20.6 34.85 395
2,028 9 6,269 100.00% 0.00% 6,269 1,694 5.00% 1,694 0 1,694 11 0 11 10 0 10 19 0 19 1,734 0 1,734 1,129,333 21,399 160,450 36,907 1,348,089 16.4 517,821 21.3 36.12 408
2,029 10 6,500 100.00% 0.00% 6,500 1,756 5.00% 1,756 0 1,756 11 0 11 10 0 10 19 0 19 1,797 0 1,797 1,170,667 22,083 166,355 38,265 1,397,370 17.0 536,743 22.1 37.44 421
2,030 11 6,739 100.00% 0.00% 6,739 1,821 5.00% 1,821 0 1,821 12 0 12 11 0 11 20 0 20 1,864 0 1,864 1,214,000 22,790 172,476 39,673 1,448,940 17.7 556,610 22.9 38.83 434
2,031 12 6,987 100.00% 0.00% 6,987 1,888 5.00% 1,888 0 1,888 12 0 12 11 0 11 21 0 21 1,932 0 1,932 1,258,667 23,519 178,824 41,133 1,502,143 18.3 577,109 23.8 40.26 448
2,032 13 7,245 100.00% 0.00% 7,245 1,957 5.00% 1,957 0 1,957 12 0 12 12 0 12 22 0 22 2,003 0 2,003 1,304,667 24,272 185,404 42,647 1,556,990 19.0 598,238 24.7 41.73 463
2,033 14 7,511 100.00% 0.00% 7,511 2,029 5.00% 2,029 0 2,029 13 0 13 12 0 12 22 0 22 2,076 0 2,076 1,352,667 25,049 192,227 44,216 1,614,159 19.7 620,313 25.6 43.27 478
2,034 15 7,788 100.00% 0.00% 7,788 2,104 5.00% 2,104 0 2,104 13 0 13 12 0 12 23 0 23 2,153 0 2,153 1,402,667 25,850 199,301 45,844 1,673,662 20.4 643,019 26.5 44.86 493
2,035 16 8,074 100.00% 0.00% 8,074 2,181 5.00% 2,181 0 2,181 14 0 14 13 0 13 24 0 24 2,232 0 2,232 1,454,000 26,677 206,635 47,531 1,734,843 21.1 666,671 27.5 46.51 510
2,036 17 8,371 100.00% 0.00% 8,371 2,261 5.00% 2,261 0 2,261 14 0 14 13 0 13 25 0 25 2,313 0 2,313 1,507,333 27,531 214,240 49,280 1,798,384 21.9 690,954 28.5 48.20 526
2,037 18 8,679 100.00% 0.00% 8,679 2,345 5.00% 2,345 0 2,345 15 0 15 14 0 14 26 0 26 2,399 0 2,399 1,563,333 28,412 222,124 51,093 1,864,962 22.7 716,498 29.5 49.98 544
2,038 19 8,999 100.00% 0.00% 8,999 2,431 5.00% 2,431 0 2,431 15 0 15 14 0 14 27 0 27 2,487 0 2,487 1,620,667 29,321 230,298 52,973 1,933,259 23.6 742,673 30.6 51.81 562
2,039 20 9,330 100.00% 0.00% 9,330 2,520 5.00% 2,520 0 2,520 16 0 16 15 0 15 28 0 28 2,578 0 2,578 1,680,000 30,260 238,773 54,923 2,003,955 24.4 769,794 31.7 53.70 580
1.2.10 APORTE AL SISTEMA DE ALCANTARILLADO

CUADRO N° 2 Aporte de alcantarillado general
COBERTURA (%) CONEXIONES CONSUMO DE AGUA (l/día) DEMANDA DESAGUE
POBLACI Q
VIVIENDAS Q Qtotal
ON Qmh desague Conexión
AÑO POBLACION SERVIDAS DOMESTICA CONSUMO CONSUMO Qp Infiltración diseño
OTROS SERVIDA ORGANIZACIÓN CONSUMO CONSUMO CONSUMO Qp desague Qp desague (lt/seg) errada
CONEX. (unidades) Y ESTATAL SOCIAL TOTAL ORGANIZACIÓN TOTAL desague (lt/seg) (lt/seg)
MEDIOS (*) (hab) ECONOMICA DOMESTICO ESTATAL SOCIAL (lt/dia) (m3/año) (lt/seg)
MULTIFAM. ECONOMICA CONECTADO (lt/seg)
2,018 Base 16,154 52.39% 47.61% 8,463 2,216 2,244 556 38 42 2,880 1,551,922 943,469 486,379 124,932 3,106,702 28.8 2,485,362 907,157 71.9 17.4 7.2 96.5
2,019 0 16,640 50.67% 49.33% 8,463 2,216 2,244 556 38 42 2,880 1,551,922 943,469 486,379 124,932 3,106,703 28.8 2,485,362 907,157 71.9 17.4 7.2 96.5
2,020 1 17,141 100.00% 0.00% 17,141 4,489 4,553 648 41 73 5,315 3,162,444 1,098,160 527,709 217,679 5,005,994 46.4 4,004,794 1,461,750 115.9 17.4 11.6 144.9
2,021 2 17,657 100.00% 0.00% 17,656 4,623 4,689 668 43 75 5,475 3,256,887 1,133,302 543,593 224,231 5,158,016 47.8 4,126,410 1,506,140 119.4 17.4 11.9 148.7
2,022 3 18,189 100.00% 0.00% 18,188 4,763 4,831 690 44 78 5,642 3,355,485 1,169,567 559,955 230,980 5,315,992 49.2 4,252,790 1,552,268 123.1 17.4 12.3 152.8
2,023 4 18,736 100.00% 0.00% 18,736 4,906 4,976 712 45 80 5,813 3,456,241 1,206,993 576,810 237,933 5,477,982 50.7 4,382,382 1,599,569 126.8 17.4 12.7 156.9
2,024 5 19,300 100.00% 0.00% 19,300 5,054 5,126 734 47 82 5,989 3,560,493 1,245,617 594,172 245,095 5,645,383 52.3 4,516,301 1,648,450 130.7 17.4 13.1 161.1
2,025 6 19,881 100.00% 0.00% 19,881 5,206 5,280 758 48 85 6,171 3,667,580 1,285,477 612,057 252,472 5,817,593 53.9 4,654,069 1,698,735 134.7 17.4 13.5 165.5
2,026 7 20,479 100.00% 0.00% 20,479 5,362 5,438 782 49 87 6,357 3,777,507 1,326,612 630,480 260,071 5,994,678 55.5 4,795,736 1,750,444 138.8 17.4 13.9 170.0
2,027 8 21,096 100.00% 0.00% 21,095 5,524 5,602 807 51 90 6,551 3,891,613 1,369,064 649,457 267,899 6,178,042 57.2 4,942,427 1,803,986 143.0 17.4 14.3 174.7
2,028 9 21,731 100.00% 0.00% 21,730 5,690 5,771 833 52 93 6,749 4,008,569 1,412,874 669,006 275,963 6,366,422 58.9 5,093,129 1,858,992 147.4 17.4 14.7 179.5
2,029 10 22,385 100.00% 0.00% 22,385 5,862 5,945 860 54 96 6,955 4,129,714 1,458,086 689,143 284,270 6,561,223 60.8 5,248,970 1,915,874 151.9 17.4 15.2 184.5
2,030 11 23,059 100.00% 0.00% 23,058 6,037 6,123 887 56 98 7,164 4,253,054 1,504,745 709,886 292,826 6,760,523 62.6 5,408,409 1,974,069 156.5 17.4 15.6 189.5
2,031 12 23,753 100.00% 0.00% 23,753 6,219 6,308 916 57 101 7,383 4,381,929 1,552,896 731,254 301,640 6,967,732 64.5 5,574,175 2,034,574 161.3 17.4 16.1 194.8
2,032 13 24,468 100.00% 0.00% 24,468 6,407 6,498 945 59 105 7,606 4,513,677 1,602,589 753,264 310,720 7,180,264 66.5 5,744,200 2,096,633 166.2 17.4 16.6 200.2
2,033 14 25,204 100.00% 0.00% 25,204 6,601 6,695 975 61 108 7,838 4,650,305 1,653,872 775,937 320,072 7,400,201 68.5 5,920,149 2,160,854 171.3 17.4 17.1 205.8
2,034 15 25,963 100.00% 0.00% 25,963 6,799 6,895 1,006 63 111 8,075 4,789,819 1,706,796 799,293 329,707 7,625,630 70.6 6,100,492 2,226,679 176.5 17.4 17.7 211.6
2,035 16 26,744 100.00% 0.00% 26,745 7,002 7,101 1,039 65 114 8,319 4,932,892 1,761,413 823,352 339,631 7,857,305 72.8 6,285,831 2,294,328 181.9 17.4 18.2 217.5
2,036 17 27,549 100.00% 0.00% 27,549 7,214 7,316 1,072 67 118 8,572 5,082,199 1,817,778 848,135 349,854 8,097,984 75.0 6,478,373 2,364,606 187.5 17.4 18.7 223.6
2,037 18 28,378 100.00% 0.00% 28,378 7,431 7,536 1,106 69 121 8,832 5,235,079 1,875,947 873,664 360,384 8,345,093 77.3 6,676,059 2,436,762 193.2 17.4 19.3 229.9
2,038 19 29,233 100.00% 0.00% 29,232 7,654 7,763 1,142 71 125 9,100 5,392,206 1,935,978 899,961 371,232 8,599,397 79.6 6,879,501 2,511,018 199.1 17.4 19.9 236.4
2,039 20 30,113 100.00% 0.00% 30,111 7,884 7,940 1,178 73 129 9,319 5,405,127 1,997,929 927,050 382,406 8,712,533 80.7 6,970,010 2,544,053 201.7 17.4 20.2 239.2
CUADRO N° 3 Aporte de alcantarillado Sector 1
Q
POBLACION VIVIENDAS Qmh Q Qtotal
Conexión
AÑO POBLACION SERVIDA SERVIDAS DOMESTICO CONSUMO CONSUMO Qp desague Infiltración diseño
OTROS ORGANIZACIÓN CONSUMO CONSUMO CONSUMO Qp desague Qp desague errada
CONEX. (hab) (unidades) Y ESTATAL SOCIAL TOTAL ORGANIZACIÓN TOTAL desague (lt/seg) (lt/seg) (lt/seg)
MEDIOS (*) ECONOMICA DOMESTICO ESTATAL SOCIAL (lt/dia) (m3/año) (lt/seg)
2,018 Base 7,546 52.39% 47.61% 3,953 1,278 1,280 124 8 15 1,427 856,975 241,844 104,242 25,604 1,228,665 11.38 982,932 358,770 25.03 8.12 2.50 35.65
2,019 0 7,824 58.84% 41.16% 3,953 1,278 1,280 124 8 15 1,427 856,975 241,844 104,242 25,604 1,228,665 11.38 982,932 358,770 25.03 8.12 2.50 35.65
2,020 1 8,112 100.00% 0.00% 8,112 2,252 2,284 145 9 27 2,464 1,586,222 281,496 114,576 45,195 2,027,489 18.77 1,621,991 592,027 41.30 8.12 4.13 53.55
2,021 2 8,410 100.00% 0.00% 8,410 2,335 2,368 149 9 28 2,554 1,644,110 290,504 118,792 46,858 2,100,265 19.45 1,680,212 613,277 42.78 8.12 4.28 55.18
2,022 3 8,720 100.00% 0.00% 8,720 2,421 2,455 154 9 29 2,647 1,704,076 299,801 123,164 48,582 2,175,622 20.14 1,740,498 635,282 44.32 8.12 4.43 56.87
2,023 4 9,040 100.00% 0.00% 9,040 2,510 2,545 159 10 30 2,744 1,766,120 309,394 127,696 50,370 2,253,581 20.87 1,802,864 658,046 45.91 8.12 4.59 58.62
2,024 5 9,373 100.00% 0.00% 9,373 2,602 2,638 164 10 31 2,843 1,830,247 319,295 132,395 52,224 2,334,160 21.61 1,867,328 681,575 47.55 8.12 4.75 60.42
2,025 6 9,718 100.00% 0.00% 9,718 2,698 2,735 170 10 32 2,947 1,897,123 329,512 137,268 54,145 2,418,049 22.39 1,934,439 706,070 49.26 8.12 4.93 62.30
2,026 7 10,076 100.00% 0.00% 10,076 2,797 2,835 175 11 33 3,054 1,966,087 340,057 142,319 56,138 2,504,601 23.19 2,003,680 731,343 51.02 8.12 5.10 64.24
2,027 8 10,447 100.00% 0.00% 10,447 2,900 2,939 181 11 35 3,165 2,037,806 350,938 147,556 58,204 2,594,505 24.02 2,075,604 757,595 52.85 8.12 5.29 66.26
2,028 9 10,831 100.00% 0.00% 10,831 3,007 3,047 186 11 36 3,281 2,112,284 362,168 152,986 60,346 2,687,785 24.89 2,150,228 784,833 54.75 8.12 5.48 68.35
2,029 10 11,230 100.00% 0.00% 11,230 3,118 3,160 192 12 37 3,401 2,189,524 373,758 158,616 62,567 2,784,464 25.78 2,227,571 813,064 56.72 8.12 5.67 70.51
2,030 11 11,643 100.00% 0.00% 11,643 3,232 3,275 198 12 39 3,524 2,268,860 385,718 164,453 64,869 2,883,901 26.70 2,307,121 842,099 58.75 8.12 5.87 72.74
2,031 12 12,071 100.00% 0.00% 12,071 3,351 3,395 205 13 40 3,653 2,351,631 398,061 170,505 67,256 2,987,453 27.66 2,389,963 872,336 60.86 8.12 6.09 75.06
2,032 13 12,515 100.00% 0.00% 12,515 3,475 3,520 211 13 41 3,787 2,437,838 410,799 176,780 69,731 3,095,148 28.66 2,476,119 903,783 63.05 8.12 6.30 77.47
2,033 14 12,976 100.00% 0.00% 12,976 3,603 3,650 218 14 43 3,925 2,526,819 423,945 183,285 72,297 3,206,346 29.69 2,565,077 936,253 65.31 8.12 6.53 79.97
2,034 15 13,454 100.00% 0.00% 13,454 3,735 3,783 225 14 45 4,067 2,618,576 437,511 190,030 74,958 3,321,075 30.75 2,656,860 969,754 67.65 8.12 6.77 82.54
2,035 16 13,949 100.00% 0.00% 13,949 3,873 3,923 232 15 46 4,216 2,714,446 451,511 197,023 77,716 3,440,697 31.86 2,752,558 1,004,684 70.09 8.12 7.01 85.22
2,036 17 14,462 100.00% 0.00% 14,462 4,015 4,066 240 15 48 4,369 2,813,100 465,959 204,274 80,576 3,563,909 33.00 2,851,127 1,040,661 72.60 8.12 7.26 87.98
2,037 18 14,994 100.00% 0.00% 14,994 4,163 4,216 247 16 50 4,529 2,915,873 480,870 211,791 83,541 3,692,076 34.19 2,953,660 1,078,086 75.21 8.12 7.52 90.85
2,038 19 15,546 100.00% 0.00% 15,546 4,316 4,370 255 16 52 4,694 3,022,103 496,258 219,585 86,616 3,824,562 35.41 3,059,649 1,116,772 77.91 8.12 7.79 93.82
2,039 20 16,118 100.00% 0.00% 16,118 4,475 4,479 264 17 53 4,813 2,994,725 512,138 227,666 89,803 3,824,332 35.41 3,059,466 1,116,705 78.76 8.12 7.88 94.76
CUADRO N° 4 Aporte de Alcantarillado Sector 2
Q
VIVIENDAS Qmh Q Qtotal
POBLACION Conexión
AÑO POBLACION SERVIDAS CONSUMO CONSUMO Qp desague Infiltración diseño
OTROS SERVIDA (hab) DOMESTICO Y ORGANIZACIÓN CONSUMO CONSUMO CONSUMO Qp desague Qp desague errada
CONEX. (unidades) ESTATAL SOCIAL TOTAL ORGANIZACIÓN TOTAL desague (lt/seg) (lt/seg) (lt/seg)
MEDIOS (*) MULTIFAM. ECONOMICA DOMESTICO ESTATAL SOCIAL (lt/dia) (m3/año) (lt/seg)
ECONOMICA CONECTADO (lt/seg)
2,018 Base 3,345 52.39% 47.61% 1,752 397 397 44 4 10 455 264,666 65,956 59,488 22,736 412,847 3.82 330,278 120,551 8.41 3.23 0.84 12.48
2,019 0 3,468 42.69% 57.31% 1,752 397 397 44 4 10 455 264,666 65,956 59,488 22,736 412,847 3.82 330,278 120,551 8.41 3.23 0.84 12.48
2,020 1 3,596 100.00% 0.00% 3,596 964 964 51 4 17 1,037 642,667 76,770 65,386 40,132 824,955 7.64 659,964 240,887 16.80 3.23 1.68 21.71
2,021 2 3,728 100.00% 0.00% 3,728 1,000 1,000 53 4 18 1,075 666,667 79,227 67,792 41,608 855,294 7.92 684,235 249,746 17.42 3.23 1.74 22.39
2,022 3 3,865 100.00% 0.00% 3,865 1,036 1,036 54 5 18 1,114 690,667 81,762 70,287 43,140 885,856 8.20 708,684 258,670 18.05 3.23 1.80 23.08
2,023 4 4,007 100.00% 0.00% 4,007 1,075 1,075 56 5 19 1,155 716,667 84,379 72,873 44,727 918,646 8.51 734,917 268,245 18.71 3.23 1.87 23.81
2,024 5 4,155 100.00% 0.00% 4,155 1,114 1,114 58 5 20 1,197 742,667 87,079 75,555 46,373 951,674 8.81 761,339 277,889 19.39 3.23 1.94 24.55
2,025 6 4,308 100.00% 0.00% 4,308 1,155 1,155 60 5 21 1,241 770,000 89,865 78,336 48,080 986,281 9.13 789,025 287,994 20.09 3.23 2.01 25.33
2,026 7 4,466 100.00% 0.00% 4,466 1,198 1,198 62 5 21 1,286 798,667 92,741 81,218 49,849 1,022,475 9.47 817,980 298,563 20.83 3.23 2.08 26.14
2,027 8 4,631 100.00% 0.00% 4,631 1,242 1,242 64 6 22 1,333 828,000 95,709 84,207 51,683 1,059,599 9.81 847,680 309,403 21.58 3.23 2.16 26.97
2,028 9 4,801 100.00% 0.00% 4,801 1,287 1,287 66 6 23 1,381 858,000 98,772 87,306 53,585 1,097,663 10.16 878,130 320,518 22.36 3.23 2.24 27.82
2,029 10 4,978 100.00% 0.00% 4,978 1,335 1,335 68 6 24 1,433 890,000 101,932 90,519 55,557 1,138,008 10.54 910,407 332,298 23.18 3.23 2.32 28.73
2,030 11 5,161 100.00% 0.00% 5,161 1,384 1,384 70 6 25 1,485 922,667 105,194 93,850 57,602 1,179,313 10.92 943,450 344,359 24.02 3.23 2.40 29.65
2,031 12 5,351 100.00% 0.00% 5,351 1,435 1,435 72 6 26 1,539 956,667 108,560 97,304 59,722 1,222,252 11.32 977,802 356,898 24.90 3.23 2.49 30.61
2,032 13 5,548 100.00% 0.00% 5,548 1,488 1,488 75 7 27 1,596 992,000 112,034 100,884 61,919 1,266,838 11.73 1,013,470 369,917 25.81 3.23 2.58 31.61
2,033 14 5,752 100.00% 0.00% 5,752 1,542 1,542 77 7 28 1,653 1,028,000 115,619 104,597 64,198 1,312,414 12.15 1,049,931 383,225 26.73 3.23 2.67 32.63
2,034 15 5,964 100.00% 0.00% 5,964 1,599 1,599 79 7 29 1,714 1,066,000 119,319 108,446 66,561 1,360,326 12.60 1,088,261 397,215 27.71 3.23 2.77 33.71
2,035 16 6,183 100.00% 0.00% 6,183 1,658 1,658 82 7 30 1,777 1,105,333 123,137 112,437 69,010 1,409,917 13.05 1,127,934 411,696 28.72 3.23 2.87 34.82
2,036 17 6,411 100.00% 0.00% 6,411 1,719 1,719 85 8 31 1,842 1,146,000 127,078 116,575 71,549 1,461,202 13.53 1,168,961 426,671 29.77 3.23 2.98 35.97
2,037 18 6,647 100.00% 0.00% 6,647 1,782 1,782 87 8 32 1,909 1,188,000 131,144 120,865 74,183 1,514,191 14.02 1,211,353 442,144 30.84 3.23 3.08 37.15
2,038 19 6,891 100.00% 0.00% 6,891 1,848 1,848 90 8 33 1,979 1,232,000 135,341 125,312 76,912 1,569,566 14.53 1,255,652 458,313 31.97 3.23 3.20 38.40
2,039 20 7,145 100.00% 0.00% 7,145 1,916 1,916 93 9 34 2,052 1,277,333 139,672 129,924 79,743 1,626,672 15.06 1,301,337 474,988 33.27 3.23 3.33 39.82

Q
VIVIENDAS Qmh Q Qtotal
POBLACION Conexión
AÑO POBLACION SERVIDAS DOMESTICO CONSUMO CONSUMO Qp desague Infiltración diseño
OTROS SERVIDA (hab) ORGANIZACIÓ CONSUMO CONSUMO CONSUMO Qp desague Qp desague errada
CONEX. (unidades) Y ESTATAL SOCIAL TOTAL ORGANIZACIÓN TOTAL desague (lt/seg) (lt/seg) (lt/seg)
MEDIOS (*) N ECONOMICA DOMESTICO ESTATAL SOCIAL (lt/dia) (m3/año) (lt/seg)
2,018 Base 1,241 52.39% 47.61% 0 0 0 0 0 0 0 0 0 0 0 0 0.00 0 0 0.00 0.00 0.00 0.00
2,019 0 1,287 0.00% 100.00% 0 0 0 0 0 0 0 0 0 0 0 0 0.00 0 0 0.00 0.00 0.00 0.00
2,020 1 1,334 100.00% 0.00% 1,334 368 368 20 0 4 393 245,333 35,064 0 10,033 290,430 2.69 232,344 84,806 5.92 1.51 0.59 8.02
2,021 2 1,383 100.00% 0.00% 1,383 381 381 21 0 4 406 254,000 36,186 0 10,402 300,588 2.78 240,471 87,772 6.12 1.51 0.61 8.25
2,022 3 1,434 100.00% 0.00% 1,434 395 395 22 0 5 421 263,333 37,344 0 10,785 311,462 2.88 249,170 90,947 6.34 1.51 0.63 8.49
2,023 4 1,487 100.00% 0.00% 1,487 410 410 22 0 5 437 273,333 38,539 0 11,182 323,054 2.99 258,443 94,332 6.58 1.51 0.66 8.75
2,024 5 1,541 100.00% 0.00% 1,541 425 425 23 0 5 453 283,333 39,772 0 11,593 334,699 3.10 267,759 97,732 6.82 1.51 0.68 9.01
2,025 6 1,598 100.00% 0.00% 1,598 440 440 24 0 5 469 293,333 41,045 0 12,020 346,398 3.21 277,119 101,148 7.06 1.51 0.71 9.28
2,026 7 1,657 100.00% 0.00% 1,657 457 457 24 0 5 487 304,667 42,359 0 12,462 359,488 3.33 287,590 104,970 7.32 1.51 0.73 9.57
2,027 8 1,718 100.00% 0.00% 1,718 473 473 25 0 6 504 315,333 43,714 0 12,921 371,968 3.44 297,575 108,615 7.58 1.51 0.76 9.85
2,028 9 1,781 100.00% 0.00% 1,781 491 491 26 0 6 523 327,333 45,113 0 13,396 385,843 3.57 308,674 112,666 7.86 1.51 0.79 10.16
2,029 10 1,847 100.00% 0.00% 1,847 509 509 27 0 6 542 339,333 46,557 0 13,889 399,779 3.70 319,823 116,736 8.14 1.51 0.81 10.47
2,030 11 1,915 100.00% 0.00% 1,915 528 528 28 0 6 562 352,000 48,046 0 14,400 414,447 3.84 331,557 121,018 8.44 1.51 0.84 10.80
2,031 12 1,985 100.00% 0.00% 1,985 547 547 29 0 6 582 364,667 49,584 0 14,930 429,181 3.97 343,345 125,321 8.74 1.51 0.87 11.13
2,032 13 2,058 100.00% 0.00% 2,058 567 567 30 0 7 603 378,000 51,170 0 15,480 444,650 4.12 355,720 129,838 9.06 1.51 0.91 11.48
2,033 14 2,134 100.00% 0.00% 2,134 588 588 30 0 7 625 392,000 52,808 0 16,050 460,857 4.27 368,686 134,570 9.39 1.51 0.94 11.84
2,034 15 2,213 100.00% 0.00% 2,213 610 610 31 0 7 649 406,667 54,498 0 16,640 477,805 4.42 382,244 139,519 9.73 1.51 0.97 12.22
2,035 16 2,294 100.00% 0.00% 2,294 632 632 32 0 7 672 421,333 56,242 0 17,252 494,828 4.58 395,862 144,490 10.08 1.51 1.01 12.60
2,036 17 2,378 100.00% 0.00% 2,378 655 655 33 0 8 696 436,667 58,041 0 17,887 512,596 4.75 410,076 149,678 10.44 1.51 1.04 13.00
2,037 18 2,466 100.00% 0.00% 2,466 680 680 35 0 8 723 453,333 59,899 0 18,546 531,778 4.92 425,422 155,279 10.83 1.51 1.08 13.43
2,038 19 2,557 100.00% 0.00% 2,557 705 705 36 0 8 749 470,000 61,816 0 19,228 551,044 5.10 440,835 160,905 11.22 1.51 1.12 13.86
2,039 20 2,651 100.00% 0.00% 2,651 731 731 37 0 9 776 487,333 63,794 0 19,936 571,063 5.29 456,850 166,750 11.71 1.51 1.17 14.40
Q
VIVIENDAS Q Qtotal
POBLACION Qmh desague Conexión
AÑO POBLACION SERVIDAS CONSUMO CONSUMO Qp Infiltración diseño
OTROS SERVIDA (hab) DOMESTICO ORGANIZACIÓN CONSUMO CONSUMO CONSUMO Qp desague Qp desague (lt/seg) errada
CONEX. (unidades) ESTATAL SOCIAL TOTAL ORGANIZACIÓN TOTAL desague (lt/seg) (lt/seg)
MEDIOS (*) Y MULTIFAM. ECONOMICA DOMESTICO ESTATAL SOCIAL (lt/dia) (m3/año) (lt/seg)
ECONOMICA CONECTADO (lt/seg)
2,018 Base 4,022 52.39% 47.61% 2,107 750 776 371 26 15 1,188 569,664 605,544 322,649 70,908 1,568,764 14.53 1,255,011 458,079 32.60 4.53 3.26 40.39
2,019 0 4,170 80.73% 19.27% 2,107 750 776 371 26 15 1,188 569,664 605,544 322,649 70,908 1,568,764 14.53 1,255,011 458,079 32.60 4.53 3.26 40.39
2,020 1 4,323 100.00% 0.00% 4,323 963 995 431 29 26 1,481 726,888 704,829 354,635 125,161 1,911,513 17.70 1,529,210 558,162 39.72 4.53 3.97 48.22
2,021 2 4,483 100.00% 0.00% 4,483 999 1,032 445 30 27 1,534 753,444 727,384 367,685 129,766 1,978,279 18.32 1,582,623 577,657 41.10 4.53 4.11 49.75
2,022 3 4,648 100.00% 0.00% 4,648 1,035 1,069 459 31 28 1,587 780,076 750,660 381,216 134,542 2,046,494 18.95 1,637,195 597,576 42.52 4.53 4.25 51.31
2,023 4 4,819 100.00% 0.00% 4,819 1,074 1,109 474 32 29 1,644 808,787 774,681 395,245 139,493 2,118,206 19.61 1,694,565 618,516 44.01 4.53 4.40 52.94
2,024 5 4,996 100.00% 0.00% 4,996 1,113 1,149 489 34 30 1,701 837,580 799,471 409,790 144,626 2,191,467 20.29 1,753,174 639,908 45.53 4.53 4.55 54.62
2,025 6 5,180 100.00% 0.00% 5,180 1,154 1,191 505 35 31 1,762 867,790 825,054 424,870 149,949 2,267,663 21.00 1,814,130 662,158 47.12 4.53 4.71 56.36
2,026 7 5,370 100.00% 0.00% 5,370 1,196 1,234 521 36 32 1,823 898,754 851,456 440,505 155,467 2,346,181 21.72 1,876,945 685,085 48.75 4.53 4.87 58.15
2,027 8 5,568 100.00% 0.00% 5,568 1,240 1,279 538 37 33 1,888 931,140 878,702 456,716 161,188 2,427,746 22.48 1,942,197 708,902 50.44 4.53 5.04 60.02
2,028 9 5,773 100.00% 0.00% 5,773 1,286 1,326 555 39 34 1,955 964,951 906,821 473,523 167,120 2,512,414 23.26 2,009,932 733,625 52.20 4.53 5.22 61.95
2,029 10 5,985 100.00% 0.00% 5,985 1,333 1,375 573 40 36 2,023 999,524 935,839 490,949 173,270 2,599,581 24.07 2,079,665 759,078 54.01 4.53 5.40 63.95
2,030 11 6,206 100.00% 0.00% 6,206 1,383 1,426 591 42 37 2,096 1,036,194 965,786 509,015 179,646 2,690,641 24.91 2,152,513 785,667 55.91 4.53 5.59 66.03
2,031 12 6,434 100.00% 0.00% 6,434 1,433 1,477 610 43 38 2,169 1,072,964 996,691 527,747 186,257 2,783,660 25.77 2,226,928 812,829 57.84 4.53 5.78 68.15
2,032 13 6,671 100.00% 0.00% 6,671 1,486 1,531 629 45 40 2,245 1,111,838 1,028,585 547,168 193,111 2,880,703 26.67 2,304,563 841,165 59.85 4.53 5.99 70.37
2,033 14 6,916 100.00% 0.00% 6,916 1,541 1,588 650 46 41 2,325 1,152,152 1,061,500 567,304 200,218 2,981,174 27.60 2,384,939 870,503 61.94 4.53 6.19 72.67
2,034 15 7,171 100.00% 0.00% 7,171 1,598 1,646 670 48 43 2,408 1,193,909 1,095,468 588,181 207,586 3,085,144 28.57 2,468,115 900,862 64.10 4.53 6.41 75.04
2,035 16 7,435 100.00% 0.00% 7,435 1,656 1,706 692 50 44 2,492 1,236,446 1,130,523 609,826 215,225 3,192,020 29.56 2,553,616 932,070 66.32 4.53 6.63 77.49
2,036 17 7,708 100.00% 0.00% 7,708 1,717 1,768 714 52 46 2,580 1,281,100 1,166,700 632,268 223,145 3,303,212 30.59 2,642,569 964,538 68.63 4.53 6.86 80.03
2,037 18 7,992 100.00% 0.00% 7,992 1,780 1,833 737 54 48 2,671 1,327,206 1,204,034 655,535 231,357 3,418,132 31.65 2,734,506 998,095 71.02 4.53 7.10 82.65
2,038 19 8,286 100.00% 0.00% 8,286 1,846 1,900 760 56 49 2,766 1,375,436 1,242,563 679,659 239,871 3,537,529 32.75 2,830,023 1,032,958 73.50 4.53 7.35 85.38
2,039 20 8,591 100.00% 0.00% 8,591 1,914 1,974 785 58 51 2,867 1,435,486 1,282,325 704,670 248,698 3,671,179 33.99 2,936,943 1,071,984 77.94 4.53 7.79 90.26
MEMORIA DE CALCULO DE LA RED DE ALCANTARILLADO DEL PROYECTO: “MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE Y
ALCANTARILLADO SANITARIO, EN LOS SECTORES MARGINALES DE PICHARI CAPITAL, DISTRITO DE PICHARI-LA CONVENCIÓN-CUSCO”, CON CÓDIGO SNIP Nº
357809
1.3 DESCRIPCIÓN DE LOS SISTEMAS EXISTENTES
1.3.1 DESCRIPCIÓN Y EVALUACIÓN DE LA SITUACIÓN ACTUAL DEL SERVICIO DE AGUA

POTABLE
Sistema de Agua Potable Existente

SITUACIÓN DE AGUA POTABLE – PICHARI CAPITAL. (SECTOR 01 ~ ZONA URBANA)
A. CAPTACIÓN SUPERFICIAL DE TOMA LATERAL EXISTENTE

La captación superficial de toma lateral actual se sitúa en el margen izquierdo del rio Pichari
a la altura de la Comunidad de Paraíso, ubicado en las siguientes coordenadas UTM
WGS84 629,206.43 E y 8, 619,185.19 N, fue construida el año 2007 por la Municipalidad
Distrital de Pichari y tiene una capacidad de diseño de 85 l/s, y la capacidad real actual es
de 75 l/s.
CUADRO N° 7 ESTRUCTURA HIDRÁULICA: CAPTACIÓN TOMA LATERAL

EXISTENTE
CARACTERÍSTICAS CAPTACIÓN EXISTENTE
Descripción Este (X) (m) Norte (Y) (m) Cota (Z) (m)
CAPTACIÓN EXISTENTE 8,619,185.19 629,206.43 708.91

FUENTE: Elaboración Propia de la MDP
FOTO N° 1 En la imagen se observa el cauce natural del Rio Pichari, a la altura de la Comunidad de Paraíso, en donde
de capta el agua para la Planta de Tratamiento de Agua Potable, la cual a su vez abastece al Distrito de
Pichari.
357809
a. LA CAPTACIÓN PRESENTA LAS SIGUIENTES CONDICIONES HIDRÁULICAS:
 Azud ~ cámara de ingreso: ambos componentes de la captación se encuentran deterioradas,

debido al tiempo de operación que llevan, soportando grandes avenidas del rio Pichari, y derivando
el caudal demandado.
 Colchón de Amortiguamiento: Actualmente no es visible el colchón de amortiguamiento debido a
que los sedimentos y boloneria que arrastra el Rio Pichari lo han deteriorado.
 Rejas de ingreso: Actualmente cuenta con unas rejas de 15 barrotes las cuales están en
funcionamiento, pero se ven deterioradas y corroídas.
 Canal de derivación: el canal de derivación está en funcionamiento y conecta a las rejas de ingreso
con el desarenador, pasando por tres cámaras de inspección cada una con su respectiva
compuerta tipo tarjeta las cuales a su vez se encuentran deterioradas y oxidadas.
FOTO N° 2 Localidad de Paraíso, en la imagen izquierda del rio Pichari se observa la captación superficial de Toma
Lateral, cuando este se encuentra en épocas de estiaje, en la cual se puede observar que el Azud esta
colmatado de arena y el ingreso de agua se encuentra deteriorado.
FOTO N° 3 Localidad de Paraíso, en la imagen izquierda del rio Pichari se observa la captación superficial de Toma
Lateral, cuando este se encuentra en épocas de avenidas, en la cual se observa que la cantidad de
sedimentos arrastrados por el rio han hecho que los responsables del sistema de agua potable, coloques
rocas para desviar la cantidad de agua entrante.
357809
FOTO N° 4 En la imagen se observan el estado actual del orificio de ingreso el cual se encuentra operativo.
FOTO N° 5 En la imagen se observa el canal de derivación que se encuentra deteriorado y cubierto por maleza y
sedimentos provenientes del Rio Pichari.
FOTO N° 6 En la imagen se observa las tres cámaras de tres cámaras de inspección las cuales se encuentran
deterioraras por los constantes deslizamientos.
357809
FOTO N° 7 Entrada de captación de toma lateral totalmente obstruida por maleza y palos arrastrados por el Rio Pichari,
el cual además ha destruido la baranda de proyección.
b. LA CAPTACIÓN PRESENTA LAS SIGUIENTES CONDICIONES ESTRUCTURALES:
 Azud ~ Desfogue: estructuralmente están deteriorados debido a que el concreto ciclópeo de estas
estructuras presenta desgaste.
 Colchón de Amortiguamiento: Se tiene que reponer todo el concreto del Colchón de
Amortiguamiento debido a que actualmente no existe y el agua golpea la parte posterior del azud,
lo cual en un determinado periodo de tiempo podría socavar a la base del azud haciendo que esta
estructura se asiente.
 Rejas de ingreso: Actualmente las rejas se encuentran en funcionamiento.
 Canal de derivación: está estructuralmente en condiciones óptimas solo se observa
desconchamiento del tarrajeo y falta de pintado
 Sería recomendable reponer las rejas de protección que han sido removidas por el Rio Pichari,
para evitar accidentes.
FOTO N° 8 En las imágenes se observa como el tarrajeo de las estructuras está deteriorado debido al contacto
permanente con el agua de lluvia.
357809
FOTO N° 9 En las imágenes se observa las cámaras de inspección en las cuales se observa que están con
desconchamiento del tarrajeo, además de la falta de manteamiento y su pintado respectivo.
c. CONCLUSIONES DE LA CAPTACIÓN DE TOMA LATERAL EXISTENTE:
 La captación existente actualmente abastece correctamente a la Planta de Tratamiento de Agua

Potable – PTAP, la tiene una capacidad de diseño de 85 l/s. Se tendía que evaluar para posibles
ampliaciones.
 Los componentes de la captación en general necesitan de un mejoramiento, en cual se observa
de forma resaltante resanar los tarrajeos y pintados de cada uno de los componentes
 El colchón de amortiguamiento de la captación tiene que ser reemplazado, debido a que
actualmente no se observa y esto puede ocasionar problemas a futuro.
 Se recomienda reponer las rejas de seguridad que han sido removidas por la crecida del Rio Pichari
para evitar accidentes futuros.
 En términos generales la captación existente se debe realizar su mejoramiento.
 La municipalidad distrital de Pichari intervendrá el 2019 con un presupuesto de
mantenimiento para mejorar este componente.
357809
B. DESARENADOR EXISTENTE
El desarenador está ubicado en las coordenadas UTM WGS-84 8619171.87 N, 629193.58,
esta componente del sistema de agua potable se encuentra casi en su totalidad cubierto por
una losa de protección y tiene una especie de ventana de ingreso debido a que las crecidas
del rio puede hacer que esta estructura se inunde, pero tiene como desventaja la gran
dificultad para realizar su operación y mantenimiento (limpieza del material decantado), de
igual manera hidráulicamente tiene dificultades a nivel de las tuberías de limpia por la
colmatación de la tubería en el punto de descarga.
CUADRO N° 8 ESTRUCTURA HIDRÁULICA: DESARENADOR EXISTENTE

CARACTERÍSTICAS DESARENADOR EXISTENTE
DESARENADOR EXISTENTE 8,619,171.87 629,193.58 709.87

FOTO N° 10 En la imagen se observamos el desarenador existente el cual es a modo cubierto por una losa de concreto
en así toda su extensión y para su ingreso es necesario hacerlo mediante unas ventanas de inspección.
FOTO N° 11 En la imagen se observamos el ingreso al desarenador el cual es mediante una caseta donde el ingreso es
por una ventana de inspección.
357809
a. EL DESARENADOR PRESENTA LAS SIGUIENTES CONDICIONES HIDRÁULICAS:
 El desarenador presenta condiciones de diseño que han obligado a que dicha estructura está
cubierta en casi toda su totalidad teniendo una ventana de ingreso hacia las dos unidades de
sedimentación en donde se ubican las dos cámaras y las tuberías de limpieza y rebose, además
de una cámara de inspección por donde se puede acceder a cámara de carga des desarenador la
cual se encuentra colmatada.
 El desarenador presenta dos unidades las cuales se encuentran totalmente cubiertas por una losa
de protección, esta losa está a unos sesenta centímetros por encima del borde de los muros del
desarenador.
 Presenta una cámara de inspección a la altura de la salida del desarenador en la cual se observa
que el cámara de carga del desarenador está totalmente colmatado, razón por la cual que
actualmente el desarenador en cuestión no trabaja óptimamente.
 Presenta una tubería PVC NTP ISO 1452 DN: 450mm con tu respectiva válvula que sale a la línea
de Conducción tanto la válvula como la tubería se encuentran operativas, la cámara donde se
encuentra válvula esta con presencia de sedimentos y humedad, haciendo necesario su limpieza.
 Presenta una tubería PVC NTP ISO 1452 DN: 355mm la cual sirve limpieza esta tubería descarga
a unos treinta metros de la cámara de inspección, en la salida hacia el cuerpo receptor esta tubería
se encuentra obstruida debido a que su cauce esta colmatado.
FOTO N° 12 En las imágenes observamos la tubería de limpieza la cual se está llegando a su punto de descarga a unos
treinta metros aproximadamente de la cámara de inspección.
357809
FOTO N° 13 En la imagen observamos la tapa de la cámara donde se encuentra la válvula para la tubería de la línea de
conducción, dicha tapa está deteriorada y oxidada, haciendo vulnerable a que dicha válvula sea manipulada
por cualquier persona.
FOTO N° 14 En la imagen observamos la válvula de que controla el flujo hacia la línea de conducción esta válvula tiene
un diámetro de 450mm y se encuentra en condiciones de uso regular. También observamos la presencia de
sedimentos y humedad en el interior de la cámara, lo cual debe de ser removida.
357809
FOTO N° 15 En la imagen de la izquierda observamos la cámara de inspección que nos permite el ingreso a la salida del
desarenador la cual está deteriorada, mientras que la imagen lado derecho se observa la cámara de carga
a la salida del desarenador el cual esta total colmatado.
FOTO N° 16 En las imágenes se observamos el funcionamiento del desarenador el de la margen izquierda para épocas
de estiaje mientras que la imagen de la derecha para máximas avenidas, es notorio la como la turbidez y la
cantidad de sedimentos transportados por Rio Pichari Aumentan significativamente.
b. EL DESARENADOR PRESENTA LAS SIGUIENTES CONDICIONES ESTRUCTURALES:

 Los componentes externos del desarenador como la ventana de inspección y las cámaras de
acceso a la tubería de salida, salida del desarenador y tubería de limpieza, presenta fisuras en
concreto, lo cual se debe se reparar lo antes posible para evitar que la humedad llegue hasta el
acero y lo oxide.
 La ventana de inspección presenta rajaduras en su cimentación, además de tener presencia de
humedad, pero no se llega a observas asentamientos en la estructura.
357809
 En cuanto los componentes del desarenador que encuentran por debajo de la losa de protección
solo se determinaron que los muros del desarenador estas en condiciones de regular uso.
FOTO N° 17 En la imagen se observa la cimentación expuesta la cual esta con rajaduras y con presencia de humedad,
no se observa asentamiento de la estructura.
FOTO N° 18 En la imagen se observa el desarenador el cual en términos generales se encuentra en estado regular
c. CONCLUSIONES DEL DESARENADOR EXISTENTE:

 El diseño hidráulico planteado para esta estructura no es más óptimo, pero se adecua a las
condiciones de zona debido a que su emplazamiento que está siempre sujeto a posibles
inundaciones en épocas de máximas avenidas del Rio Pichari.
 El desarenador presenta dos unidades las cuales se encuentran totalmente cubiertas por una losa
de protección, esta losa está a unos sesenta centímetros por encima del borde de los muros del
desarenador.
357809
 Presenta una tubería PVC NTP ISO 1452 DN: 450mm con tu respectiva válvula que sale a la línea
de Conducción tanto la válvula como la tubería se encuentran operativas, la cámara donde se
encuentra válvula esta con presencia de sedimentos y humedad, haciendo necesario su limpieza.
 Presenta una tubería PVC NTP ISO 1452 DN: 355mm la cual sirve limpieza esta tubería descarga
a unos treinta metros de la cámara de inspección, en la salida hacia el cuerpo receptor esta tubería
se encuentra obstruida debido a que su cauce esta colmatado.
 Los componentes externos del desarenador como la ventana de inspección y las cámaras de
acceso a la tubería de salida, salida del desarenador y tubería de limpieza, presenta fisuras en
concreto, lo cual se debe se reparar lo antes posible para evitar que la humedad llegue hasta el
acero y lo oxide.
 La ventana de inspección presenta rajaduras en su cimentación, además de tener presencia de
humedad, pero no se llega a observas asentamientos en la estructura.
 En cuanto los componentes del desarenador que encuentran por debajo de la losa de protección
solo se determinaron que los muros del desarenador estas en condiciones de regular uso.
C. LÍNEA DE CONDUCCIÓN EXISTENTE

Se encuentra en condiciones de regular uso, a la fecha conduce 75.0 l/s aforado a nivel de la cámara de
distribución de PTAP existente a través de la tubería emplazada actualmente, de la Captación existente
de Toma Lateral sale una tubería PVC NTP ISO 1452 DN: 450mm la cual a unos cincuenta metros
aproximadamente se divide en dos tuberías la primera de ellas con Tubería PVC NTP ISO 1452 DN:
315mm mientras que la segunda tubería PVC NTP ISO 1452 DN: 160mm, ambas tuberías van juntas
en una misma zanja, en el recorrido de la línea de conducción se presentan quebradas y desniveles los
cuales son atravesados por pases aéreos de concreto de forma rectangular de un extremo a otro con
sus respectivo soportes en las secciones medias para las longitudes de gran luz.
La línea conducción existente tiene una longitud aproximada de 1,580m. La construcción e instalación
fue realizado el año 2,007 con proyecto ejecutado por la Municipalidad Distrital de Pichari, antes de ésta
Pichari contaba con sistema de abastecimiento de agua entubada siendo la ubicación de la captación
en la quebrada denominado Pérez huayco, la misma se ha venido usando hasta el año 2014 en épocas
de lluvia, cancelando el funcionamiento por convertirse en fuente de agua de alto riesgo principalmente
por la ampliación de la frontera agrícola y uso de las pesticidas a nivel de la cuenca. Como parte del
equipamiento se considera las 02 válvulas de aire y 01 válvula de purga, a la actualidad se encuentran
en estado deterioradas, se ha verificado tres tramos de cruce aéreo de quebradas tipo acueducto con
estructura de concreto armado (1ro de 50.00m, 2do 20.00m y el ultimo próximo a la planta es de 12m).
357809
FOTO N° 19 En la imagen se observa la limpieza y desbroce realizado para el levantamiento topográfico

de la zona en estudio, por donde pasa la línea de conducción existente.
FOTO N° 20 Condiciones actuales del área por donde se encuentra la línea de conducción existente.
a. LÍNEA DE CONDUCCIÓN ~ CONDICIONES HIDRÁULICAS:
 La línea de conducción existente se encuentra en condiciones de regular uso en las cuatro

calicatas de exploración realizadas se observa que, si posee su cama de apoyo en casi todo
el tramo, para que descanse la tubería y posee del material de relleno correspondiente,
además que en los puntos de inspección aproximadamente a cada cuatrocientos metros si
cuenta con obras de arte como los pases aéreos de concreto de forma rectangular de un
extremo a otro con sus respectivo soportes en las secciones medias para las longitudes de
gran luz. A continuación, detallaremos las calicatas de inspección realizadas en la línea de
conducción existente:
 CALICATA N° 01
La calicata de inspección número uno presenta una profundidad de excavación de 1.60m, en
esta calicata se observó la presencia de dos tuberías la primera de ella
tubería PVC NTP ISO 1452 DN: 315mm mientras que la segunda tubería PVC NTP ISO
1452 DN: 160mm, ambas tuberías están en buen estado de conservación no se fisuras
ni aplastamiento de la tubería. Posee una cama de apoyo de 0.10m y el material de
relleno es con material propio.
CUADRO N° 9 UBICACIÓN DE CALICATAS: CALICATA N° 01

CARACTERÍSTICAS CALICATA DE INSPECCIÓN
1ª Calicata de Inspección ~
8,618,940.76 628,987.45 706.02
Línea de Conducción.
357809
FOTO N° 21 Entrada de captación de toma lateral totalmente obstruida por maleza y

palos arrastrados por el Rio Pichari
 CALICATA N° 02
La calicata de inspección número dos presenta una profundidad de excavación de 0.80m,
en esta calicata se observó la presencia de dos tuberías la primera de ella
ni aplastamiento de la tubería. En este punto de inspección la altura de la zanja no es la
adecuada debido a que esta muy superficial haciéndola susceptibles a manipulaciones
indebidas. Posee una cama de apoyo de 0.10m y el material de relleno es con material
propio.

CARACTERISTICAS CALICATA DE INSPECCIÓN
8,618,604.21 628,760.70 689.33
FOTO N° 22 Personal de campo realiza la excavación de las calicatas de inspección, en donde se observa
que el terreno donde está la línea de conducción es de material suelto.
 CALICATA N° 03
La calicata de inspección número tres presenta una profundidad de excavación de 1.20m,
en esta calicata se observó la presencia de dos tuberías la primera de ella
357809
ni aplastamiento de la tubería. Posee una cama de apoyo de 0.10m y el material de
relleno es con material propio.

8,618,271.21 628,552.56 683.89
FOTO N° 23 Personal de campo realiza la medición de la altura de excavación de la calicata de inspección

numero tres con una altura de excavación de 1.20m
 CALICATA N° 04
La calicata de inspección número cuatro presenta una profundidad de excavación de
1.30m, en esta calicata se observó la presencia de dos tuberías la primera de ella
ni aplastamiento de la tubería. No posee una cama de apoyo y el material de relleno es
con material propio

8,618,024.78 628,414.47 679.87
357809
FOTO N° 24 Estado de la tubería de la línea de conducción en las cuales no se evidencias fisuras ni

aplastamiento de la tubería.
 Luego de detallar las 04 calicatas de inspección realizadas en la línea de conducción

existente se determinó que existen dos tuberías la primera tubería PVC NTP ISO 1452
DN: 315mm, mientras que la segunda tubería PVC NTP ISO 1452 DN: 160mm, ambas
tuberías están en buen estado de conservación no se fisuras ni aplastamiento.
 La zanja donde se emplazan las tuberías tiene un ancho de 0.80m, en cuanto a la altura
de la zanja hay tenemos inconvenientes debido a que no mantiene una altura constante,
lo cual genera que podría quedar expuesta a manipulaciones.
continuación, detallaremos los pases aéreos de la línea de conducción existente:
 PASE AÉREO N° 01
La línea de conducción está dada por dos tuberías la primera tubería PVC NTP ISO 1452
DN: 315mm, mientras que la segunda tubería PVC NTP ISO 1452 DN: 160mm, para que
cada una de estas tuberías atraviese los diferentes desniveles o quebradas existentes,
lo hacen mediante un pase aéreo de concreto y de forma rectangular una para cada
tubería, la longitud aproximada de este pase aéreo es de 30m, este estructura se
encuentra pandeada posiblemente por deslizamiento de tierra, en concreto que recubre
la tubería esta deteriora y en algunas partes de su extensión hay presencia de fisura,
además que el pase aéreo se ve cubierto de maleza y vegetación.
CUADRO N° 13 UBICACIÓN DE PASES AÉREOS: PASE AÉREO N° 01

CARACTERÍSTICAS PASE AÉREO
1ª Pase Aéreo ~ Línea de
8,619,078.94 629,047.14 703.57
Conducción.
357809
FOTO N° 25 Pase aéreo con presencia de maleza y vegetación, en la cual se observa que la estructura
esta pandeada.
FOTO N° 26 En la imagen de la izquierda observamos el desnivel que atraviesa el pase aéreo,

mientras que en la imagen de la derecha observamos el apoyo intermedio que tiene el pase aéreo
de concreto.
tubería, la longitud aproximada de este pase aéreo es de 20m, el concreto que recubre

8,619,026.59 629,011.98 702.70
Conducción.
357809
FOTO N° 27 Pase aéreo de veinte metros de longitud en condiciones de regular conservación,

pero con presencia de maleza y vegetación
FOTO N° 28 Pase aéreo se observa el deterioro del concreto lo cual es necesario su

manteamiento y reparación.

8,618,745.60 628,894.76 698.55
Conducción.
357809
FOTO N° 29 Pase aéreo totalmente deteriorado y cubierto por vegetación y maleza debido a que
se encuentra en una zona de difícil acceso.

8,618,360.193 628,582.892 680.17
Conducción.
FOTO N° 30 Pase aéreo que cruza una de las quebradas existente del tramo de la línea de
conducción existente
357809
tubería, la longitud aproximada de este pase aéreo es de 5m, este pase aéreo se
encuentra en una zona agrícola y forestación por eso se observa casi siempre cubiertos
por árboles talados.

8,617,984.608 628,415.608 679.043
Conducción.
FOTO N° 31 Pase aéreo se encuentra en una zona agrícola y de forestación, casi siempre hay
presencia de maleza y vegetación.
 Luego de detallar los 05 pases aéreos se determinó que se encuentran en condición

regular.
 Cada pase aéreo corresponde a dos unidades de concreto de forma rectangular una para
la tubería PVC NTP ISO 1452 DN: 315mm, mientras que la segunda para la tubería PVC
NTP ISO 1452 DN: 160mm, en los cinco pases aéreos ambas unidades van en paralelo.
D. PLANTA DE TRATAMIENTO DE AGUA POTABLE

Ubicada en las coordenadas UTM (628,266.949E 8,617,892.507N) Cuenta con 02 PTAP, la primera
construida en el año 2007 y puesta en marcha en febrero del 2008. El año 2012 con el proyecto de
ampliación se implementó una PTAP de similares dimensiones al anterior.
Dentro del terreno destinado a la Planta de Tratamiento de Agua Potable, existen los siguientes
módulos, Modulo 01 ~ Laboratorio Físico Químico y Laboratorio Microbiológico, Modulo 02 ~ Vestuario
y Oficina, Modulo 03 ~ Sala de Floculantes, Modulo 04 ~ Almacén y Modulo 05 ~ Caseta de Cloración y
Caseta de Bombeo. estos ambientes son de uso común para las 02 PTAP.
La capacidad de diseño de la primera planta es de 25 l/s y la segunda de 35 l/s, ambas plantas tienen
Canal de mezcla rápida, Floculadores (02 Unidades), Decantadores (02 Unidades) y Filtración rápida (05
Unidades)
Actualmente la demanda de agua del Distrito de Pichari es de 75 l/s razón por la cual el personal que
opera la Planta de Tratamiento de Agua Potable se ha visto en la necesidad de forzar la capacidad de
trabajo de cada una de las plantas, la primera que tiene una capacidad de 25 l/s tiene que producir
aproximadamente 30 l/s, mientras que la segunda que tiene una capacidad de 35l/s tiene que producir
357809
aproximadamente 45 l/s, para que entre ambas plantas puedan producir la demanda necesaria para cubrir
la necesidad básica de agua potable del Distrito de Pichari.
CUADRO N° 18 UBICACIÓN DE PTAP EXISTENTE
CARACTERISTICAS PTAP
Planta de Tratamiento de Agua
8,617,892.507 628,266.949 666.379
Potable Existente
Componentes de la Planta de Tratamiento de Agua Potable existente del Distrito de Pichari:
 Cajón de llegada
 Desarenador
 Presedimentador
 Tanque Elevado
 Reservorios (03 Unidades)
 Modulo 01 ~ Laboratorio Físico Químico y Laboratorio Microbiológico
 Modulo 02 ~ Vestuario y Oficina
 Modulo 03 ~ Sala de Floculantes
 Modulo 04 ~ Almacén
 Modulo 05 ~ Caseta de Cloración y Caseta de Bombeo
 Planta de Tratamiento de Agua Potable Existente 01
o Canal de mezcla rápida
o Floculadores (02 Unidades)
o Decantadores (02 Unidades)
o Filtración rápida (05 Unidades)
 Planta de Tratamiento de Agua Potable Existente 02
o Canal de mezcla rápida
o Floculadores (02 Unidades)
o Decantadores (02 Unidades)
o Filtración rápida (05 Unidades)
FOTO N° 32 Es la imagen se observa la Planta de Tratamiento de Agua Potable existente del

Distrito de Pichari.
Descripción de los elementos que conforman la Planta de Tratamiento de Agua Potable existente del
Distrito de Pichari:
a. CAJÓN DE LLEGADA
357809
Es en esta estructura donde la presión de llegada de 42.35m de altura estática, que existe desde la
captación con una cota de 708.91 m.s.n.m. y la Planta de Tratamiento de Agua Potable con una cota de
666.37 m.s.n.m. se vuelve cero. Además, el Cajón de Llegada está trabajando de forma adecuada.
Estructuralmente no se encontraron evidencias de falla o asentamiento, razón por la cual se determino

que estructuralmente esta trabajando de forma adecuada.
FOTO N° 33 Caja de ingreso al desarenador donde se rompe la presión estática de la línea de

conducción.
b. DESARENADOR
El desarenador de la Planta de Tratamiento de Agua Potable Existente, presenta los
siguientes componentes:
Zona de entrada: Tiene como función, conseguir una distribución uniforme de la velocidad y
de las líneas de flujo dentro de la unidad. Se consideran al final de la transición dos
compuertas metálicas, para alternar el paso del flujo a las unidades de desarenación en
paralelo, durante la operación de limpieza de una de ellas.
Zona de desarenación: Parte principal del sistema, consiste en un canal en el cual se
realiza el depósito de las partículas de arena. Para una mejor operación se consideran dos
(02) unidades.
Zona de salida: Conformada por dos vertederos de rebose que recolectan el agua que rebosa
de las unidades de desarenación, luego de que la arena y partículas similares han decantado
en el fondo.
FOTO N° 34 Desarenador existente en cual es una estructura de pre tratamiento donde llega la
línea de conducción.
357809
FOTO N° 35 Vista longitudinal del desarenador donde se observa que tiene 02 Unidades de
sedimentación, rejas de ingreso y salida al desarenador
 La función principal del desarenador existente es de separar del agua captada las
arenas y partículas gruesas en suspensión, para evitar que se deposite en la tubería de
conducción y así evitar la sobrecarga de arena en los procesos posteriores de
tratamiento. El desarenado normalmente remueve partículas en suspensión gruesa y
arena, con tamaños superiores a 0,2 mm.
 El desarenador existente hidráulicamente trabaja de forma forzada, debido a que está
diseñado para un caudal menor, pero por razones de demanda de agua potable del
Distrito de Pichari es necesario que trabaje con un caudal de 75 l/s, las rejas instaladas
al ingreso de zona de desarenación, se encuentran en buen estado.
 El desarenador existente estructuralmente no presenta fallas ni asentamiento de la
estructura.
c. PRESEDIMENTADOR
Luego de pasar por el desarenador el agua ingresa a un Presedimentador el cual se
implementado en el 2007, como sabemos un presedimentador es una Unidad de
sedimentación natural (sin aplicación de sustancias químicas) cuyo propósito es remover
partículas de tamaño mayor a 1µ.
Este tipo de estructura se plantea cuando:
 Este tipo de unidades deben ser consideradas en el diseño de una planta cuando
es posible obtener remociones de turbiedad de por lo menos 50%, o cuando la
turbiedad de la fuente supera las 1,500 UNT.
 El tiempo de retención debe definirse en función de una prueba de sedimentación.
Normalmente el tiempo en el cual se obtiene la máxima eficiencia varía de 1 a 2
horas.
 En el dimensionamiento de la unidad se emplearán los criterios indicados para
unidades de sedimentación sin coagulación previa.
 El pre sedimentador a la vez también funciona como una zona de embalse o

almacenamiento de agua para la entrada constante a las unidades de filtración.
 El pre sedimentador hidráulicamente trabaja de forma adecuada
 Estructuralmente se encuentra en estado operativo, el mantenimiento varia, en épocas
de estiaje se realiza cada dos meses, mientras que en épocas de lluvia se realiza cada
15 días.
357809
FOTO N° 36 Estructura del Presedimentador la cual se encuentra en condiciones de uso regular.
FOTO N° 37 Espejo de agua del Presedimentador el cual a la vez cumple una función de
embalse.
d. TANQUE ELEVADO
Estructura hidráulica de concreto armado con altura manométrica aprox. De 10m.
Estructuralmente se encuentra en buen estado, tiene capacidad de almacenamiento de
2.5m3, fue implementada en el año 2,007.
357809
FOTO N° 38 Estado actual del tanque elevado que abastece de agua potable a la PTAP.
e. RESERVORIOS EXISTENTES (03 UNIDADES)

 RESERVORIO EXISTENTE APOYADO 01 ~ REA 01:
El reservorio 01 se encuentra ubicado en la las instalaciones de la Planta de Tratamiento
de Agua Potable, el acceso se lo realiza de forma vehicular y peatonal, el reservorio
presenta una geometría circular, la cimentación se encuentra apoyada sobre una losa de
cimentación, la cuba es de sección circular y el techo es una cúpula esférica, en general
la estructura es de concreto armado.
CUADRO N° 19 ESTRUCTURA HIDRÁULICA ~ RESERVORIO 01

CARACTERISTICAS RESERVORIO
Reservorio Existente
8,617,912.80 628,316.27 668.44
Apoyado 01 ~ REA 01
Cuenta con caseta de válvulas de albañilería con elementos estructurales como
columnas, vigas y techo aligerado y en el caso de la cimentación y piso de concreto
simple. El reservorio cuenta veredas perimetrales en cuba y caseta de válvulas.
El techo del Reservorio es Cúpula y se encuentra anclada a la viga Circular ambos
componentes son de concreto armado, no se aprecia fisuras significativas en la cúpula y
vigas, en general se encuentra en regular estado de conservación.
La cimentación de la caseta de válvulas es de concreto simple, no se observa problemas
en cimentación de caseta de válvulas, las columnas y vigas son de concreto armado, en
general no presentan fisuras en la infraestructura, las columnas, vigas, Techo y Muros
cuentan con tarrajeo.
Con capacidad de diseño de 300 m3 y la misma capacidad real, construido el año 2007,
estructuralmente se encuentra en buen estado, cuenta con 04 válvulas de las cuales
requiere el cambio de la válvula de limpia y descarga (02), Desinfección limpieza, pintura
357809
y la incorporación del micro medidor, a nivel de la caseta de válvula requiere cambio de

válvulas deterioradas.
FOTO N° 39 Se observa en estado de conservación del reservorio 01.
FOTO N° 40 En la imagen se observa las válvulas en mal estado del reservorio 01
FOTO N° 41 En la imagen se observa que las paredes de la caseta de válvulas se encuentran

con humedad y que hay presencia de manchas blancas producto de la humedad
 Reservorio N° 02: Con capacidad de 350 m3, fue construido con la ampliación de planta
el año 2012, estructuralmente se encuentra en buen estado, cuenta con 04 válvulas
(bypass, ingreso descarga y limpia), de las cuales requiere el cambio de la válvula de
357809
descarga igualmente se tiene planteado su intervención con el proyecto. Hidráulicamente

viene trabajando de acuerdo a la capacidad de diseño. La capacidad optimizada es de
350 m3.

CARACTERÍSTICAS RESERVORIO
Reservorio Existente 02 8,617,925.34 628,314.19 668.44

FOTO N° 43 En la imagen se observa que las paredes de la caseta de válvulas se encuentran

con humedad y que hay presencia de manchas blancas producto de la humedad
 Reservorio N. º 03: su capacidad de diseño y capacidad operativa es de 350 m3, fue

construido mediante una actividad de emergencia, que tenía el objetivo de dotar de agua
potable a la población ubicada en la margen derecha del rio Pichari, sin embargo, no
pudo cumplir su objetivo por deficiencias en las redes y sirvió para cubrir con la demanda
de Valle dorado y otros sectores en expansión ubicados a la margen izquierda del rio
Pichari. Fue construido en el año 2014, estructuralmente se encuentra en buen estado,
cuenta con 04 válvulas (bypass, ingreso descarga y limpia) estructuralmente se
encuentra en estado operativo. Hidráulicamente no trabaja de acuerdo a la capacidad de
diseño debido al déficit en la producción de agua en la planta existente, considerando
que el caudal promedio de producción es de 38.46 l/seg, se calcula que esta producción
357809
solo logra producir 876 m3 de agua para almacenamiento; esto genera que el reservorio
N.º 03 cuente con capacidad instalada ociosa para 124 m3, esto optimizando la PTAP.
En tal sentido la implementación del proyecto se complementará el adecuado
funcionamiento de este reservorio.

FOTO N° 45 Se observa el mal estado de las válvulas del reservorio 03
f. MODULO 01 ~ LABORATORIO FÍSICO QUÍMICO Y LABORATORIO MICROBIOLÓGICO
Laboratorio: Cuenta con 02 módulos de laboratorio de estructura de concreto y ladrillo

construcción de albañilería mixta, siendo el primero físico químico y el segundo
357809
microbiológico, cuenta con equipos básicos como. Equipo de prueba de jarras, detectores de
cloro, pH metro, y otros equipos básicos para que el tratamiento de cloro se encuentre dentro
de los parámetros permisibles. No cuenta con tratamiento de lodos de los efluentes
resultantes del lavado de decantadores, Floculadores y filtros, cuenta con una caseta de
guardianía y cerco perimétrico de concreto armado y ladrillo en buenas condiciones.
FOTO N° 46 Se observa en estado de conservación de los laboratorios el primero laboratorio

físico químico y el segundo microbiológico.
g. MODULO 02 ~ VESTUARIO Y OFICINA

Cuenta con 02 módulos de vestuario y oficina de estructura de concreto y ladrillo construcción
de albañilería mixta, ambos ambientes de encuentran en buen estado de conservación.
FOTO N° 47 Se observa en estado de conservación del modulo donde se encuentra la oficina y

el vestuario.
h. MODULO 03 ~ SALA DE FLOCULANTES

La planta cuenta con módulo de sala de Floculantes: implementado con tanques de mezcla
de sulfato, balanza y accesorios de regulación y entrega de la solucione de sulfato de
aluminio. La sala de floculantes se encuentra en condiciones de uso óptimo, no se observa la
presencia de fallas estructurales ni asentamientos.
357809
FOTO N° 48 Estado actual de la Sala de Floculantes en las instalaciones de la PTAP.
i. MODULO 04 ~ ALMACÉN
Este ambiente destinado para guardar y custodiar todos los insumos, materiales y
herramientas necesarios para dar una adecuada operación y mantenimiento a la Planta de
Tratamiento de Agua Potable, se encuentra en condiciones adecuadas, no se evidencia fallas
estructurales ni asentamientos.
FOTO N° 49 En la imagen se muestra el estado actual del almacén de la Planta de Tratamiento

de Agua Potable
j. MODULO 05 ~ CASETA DE CLORACIÓN Y CASETA DE BOMBEO

 Caseta de cloración: Módulo de concreto armado y ladrillo construcción de albañilería
mixta, en estado operativo, está equipada con balanza de plataforma, inyectores hidráulicos
de cloro, botellas de cloro en estado operativo.
357809
FOTO N° 50 El
sistema de cloración es
mediante la
incorporación de cloro
gaseoso hacia la
entrada de agua para su
almacenamiento en los reservorios de la PTAP
FOTO N° 51 El sistema de cloración para los reservorios 01 y 02, hay que recordar que
actualmente el reservorio 03 abastece o apoya al reservorio 02.
FOTO N° 52 En la imagen se observa uno de los balones de cloro, en cual en este caso
abastecerá de cloro al reservorio 02
 Caseta de bombeo: Fue implementado el año 2,007 y estructuralmente se encuentran en

estado operativo. El objetivo de este módulo es alojar la electrobomba, que se encarga de
357809
bombear agua clorada hacia el tanque elevado para su uso posterior en el mezclado de
sulfato, uso por el personal de planta y toma de muestras en los laboratorios implementados.
Caseta de bombeo cuenta con un electro bomba de 2.5 pH.
FOTO N° 53 Estado actual de la Caseta de Bombeo y de la motobomba empleada para

abastecer al tanque elevado.
k. PLANTA DE TRATAMIENTO DE AGUA POTABLE EXISTENTE 01

La PTAP 01, inicia su funcionamiento en febrero del año 2008 y la capacidad de diseño es de
25 l/s y cuenta con las siguientes instalaciones:
 CANAL DE MEZCLA RÁPIDA
Mecanismo por el cual se debe obtener una distribución instantánea y uniforme del
coagulante aplicado al agua. En el caso de unidades del tipo de resalto hidráulico la
aplicación del coagulante deberá distribuirse uniformemente a todo lo ancho del
canal.
El canal de mezcla rápida de la Plantad de Tratamiento de Agua Potable, se

encuentra a un costado del pre sedimentador es de concreto armado, seguida por el
canal de distribución con dimensiones; Estructuralmente se encuentra en buenas
condiciones, con una capacidad optimizada de 25 l/s.
357809
FOTO N° 54 En la imagen se observa el canal de mezcla rápida que sirve de ingreso a los
Floculadores 01 y 02 de la Planta de Tratamiento de Agua Potable existente 01.
 FLOCULADORES (02 UNIDADES)
De sección rectangular, provista de paneles acanalados distribuidos según el diseño
hidráulico, la estructura es de concreto armado, diseñada para trabajar a su máxima
capacidad de 25 l/s (cada floculado trabaja con 12.5 L/s).
FOTO N° 55 Se observa las unidades de floculación, en donde se observa que es necesario

cambiar los perfiles acanalados debido a que se encuentran rotos en algunos casos.
 DECANTADORES (02 UNIDADES)

De sección rectangular de cada cámara, provista de canal de recolección de agua
decantada hacia los filtros. Su capacidad es de 25 l/s (cada decantadora trabaja con
12.5 L/s). No tiene deficiencias hidráulicas, su operación se realiza de acuerdo al
357809
diseño planteado. Requiere rehabilitar las válvulas de limpia, cambio de láminas

vinilonas, limpieza y repintado general.
FOTO N° 56 Se observa las 02 unidades de decantación están trabajando fuera de su capacidad

debido a que el agua que ingresa a la canaleta de recolección contiene aun restos de particular
por sedimentarse.
 FILTRACIÓN RÁPIDA (05 UNIDADES)

De secciones rectangulares, estructuralmente se encuentra en condiciones
operativas estos filtros actualmente trabajan sobre esforzadas debido a que como la
demanda de agua potable es mayor el tiempo de filtración de ser afectado y para
compensar esto de emplea mayor cantidad de químicos para que el agua pueda ser
tratada de una manera forzada.
FOTO N° 57 En la imagen se observa las 05 unidades de filtración rápida correspondientes a la

Planta de Tratamiento de Agua Potable Existente 01
357809
FOTO N° 58 Se observa las volantes de las unidades de filtración rápida, en estado operativo.
l. PLANTA DE TRATAMIENTO DE AGUA POTABLE EXISTENTE 02
En la medida que la población del Distrito de Pichari fue creciendo la demanda de agua
potable se incrementó considerablemente razón por la cual se construye una segunda planta
al costado de la primera
Se amplió en el año 2012, siendo semejante a la planta N.º 01, la segunda planta tiene fue
diseñada para un caudal de 35 l/s, posee los mismos componentes de tratamiento de agua
potable.
Estructuralmente se encuentra en buen estado, mientras hidráulicamente la segunda planta

tiene dificultades a nivel de las tuberías de recolección de los decantadores y los volúmenes
de los filtros se ha verificado sobredimensionados trayendo la dificultad en el proceso del
lavado. Los accesorios como las válvulas de compuerta, los paneles de los Floculadores y
láminas de vinilonas requieren su cambio ya que cumplieron su periodo de vida útil.
 CANAL DE MEZCLA RÁPIDA

Mecanismo por el cual se debe obtener una distribución instantánea y uniforme del
coagulante aplicado al agua. En el caso de unidades del tipo de resalto hidráulico la
aplicación del coagulante deberá distribuirse uniformemente a todo lo ancho del
canal.
El canal de mezcla rápida de la Plantad de Tratamiento de Agua Potable, se

encuentra a un costado del pre sedimentador es de concreto armado, seguida por el
canal de distribución con dimensiones; Estructuralmente se encuentra en buenas
condiciones, con una capacidad optimizada de 35 l/s.
357809
FOTO N° 59 En la imagen se detalla el canal de mezcla rápida que alimenta a la Ptap 02
 FLOCULADORES (02 UNIDADES)

De sección rectangular, provista de paneles acanalados distribuidos según el diseño
hidráulico, la estructura es de concreto armado, diseñada para trabajar a su máxima
capacidad de 35 l/s (cada floculado trabaja con 17.5 L/s).
FOTO N° 60 En la imagen se detalla el canal de mezcla rápida que alimenta a la Ptap 02

 DECANTADORES (02 UNIDADES)
De sección rectangular cada cámara, provista de canal de recolección de agua
decantada hacia los filtros. Su capacidad es de 35 l/s (cada decantadora está
diseñada para trabajo de 17.5 L/s). La tubería de decantación está dispuesta con
variación de cotas y cribas mayores al planteamiento de diseño (35 l/s), la cual
requiere un rediseño
357809
FOTO N° 61 Se observa las 02 unidades de decantación están trabajando fuera de su capacidad

debido a que el agua que ingresa a la canaleta de recolección contiene aun restos de particular
por sedimentarse.
 FILTRACIÓN RÁPIDA (05 UNIDADES)

De secciones rectangulares, estructuralmente se encuentra en condiciones
operativas estos filtros actualmente trabajan sobre esforzadas debido a que como la
demanda de agua potable es mayor el tiempo de filtración de ser afectado y para
compensar esto de emplea mayor cantidad de químicos para que el agua pueda ser
tratada de una manera forzada.
FOTO N° 62 En la imagen se observa las 05 unidades de filtración rápida correspondientes a la

Planta de Tratamiento de Agua Potable Existente 02
FOTO N° 63 En la imagen se observa las volantes de ingreso y salida para cada uno de los 05
filtros rápidos.
357809
E. LÍNEA DE ADUCCIÓN
La línea de aducción la consideramos desde la salida de los 03 reservorios emplazados en la Planta
de Tratamiento de Agua Potable, de la PTAP salen 02 aducción la primera de ella a partir del
reservorio 01, mientras que la segunda línea de aducción es la unión de los reservorios 02 y 03. A
continuación describiremos la primera línea de aducción.
FOTO N° 64 Tipo de vía por donde pasa la línea de aducción de la PTAP al reservorio 04, como
se observa es terreno con material suelto, esta es dentro de la Planta de Tratamiento de Agua
Potable.
 Del reservorio 01 ubicado en las instalaciones de la Planta de Tratamiento de Agua Potable

el cual tiene una capacidad de 300 m3 sale la Línea de Aducción de tubería NTP ISO 1452
DN: 200mm al casco urbano del Distrito de Pichari, el cual a la altura del reservorio 04 (se
detallará de forma independiente) alimenta al reservorio de forma errónea de debido a que se
empalma con la línea de aducción del reservorio 04, ambas tuberías la línea de aducción y la
alimentación son tuberías de PVC NTP ISO 1452 DN: 110mm, luego de alimentar al
reservorio 04 de forma errónea, se junta y mediante una tubería de PVC NTP ISO 1452 DN:
110mm la cual abastecerá al abastecerá al Sector de Valle Dorado, de dicha tubería han
sacado una tubería de PVC NTP 339.002 DN: 1” el cual abastece a la Asociación Los Olivos.
 De los reservorios 02 y 03 ubicados en las instalaciones de la Planta de Tratamiento de Agua
Potable y cada uno de los reservorios con un volumen de almacenamiento óptimo de 350m3
salen tuberías de aducción de tubería NTP ISO 1452 DN: 200mm, estas dos tuberías se
juntan y según lo comentado por el colaborador de la oficina de SEDAPI estas se juntas y
reducen su diámetro a una NTP ISO 1452 DN: 160mm, esto a una corta distancia de la salida
del reservorio, para que a la altura del muro perimétrico la tubería sufre otra reducción
mediante una tubería NTP ISO 1452 DN: 110mm, es esta tubería la que va abastecer al
Centro Poblado de Ccatun Rumi, en su trayecto alimenta al reservorio 04.
 Del reservorio 04 con un volumen de almacenamiento óptimo de 100m3 sale una Línea de
aducción con tubería PVC NTP ISO 1452 DN: 110mm, la cual abastecerá al abastecerá
al Sector de Valle Dorado, de dicha tubería han sacado una tubería de PVC NTP 339.002
DN: 1” el cual abastece a la Asociación Los Olivos.
357809
FOTO N° 65 Tipo de vía por donde pasa la línea de aducción del reservorio 04 hacia las redes
de distribución.
Como se entiende a partir del reservorio 04 hay la presencia de cuatro tuberías las cuales detallaremos a
continuación:
 Las líneas de aducción fueron Instaladas el año 2007. Se encuentra en condiciones

operativas, sin embargo, las redes al encontrarse en zonas de expansión urbana han
sufrido de diversas intervenciones para instalar conexiones domiciliarias, alguna
realizadas por los mismos pobladores sin criterio técnico, convirtiéndose (prácticamente
en red de distribución). Las líneas de aducción están colocadas a una profundidad que va
entre 0.80 m - 1.20 m. En todo el tramo corresponde a baja exposición al riesgo
 Línea de Aducción 01 de tubería NTP ISO 1452 DN: 200mm al casco urbano del Distrito
de Pichari, el cual reduce a tubería NTP ISO 1452 DN: 160 mm de diámetro en la esquina
de Jr. Las colinas con la Av. Libertad, y llega hasta la válvula de control de la Av. la Cultura,
debemos de tener en consideración que los tramos con poca profundidad se encuentran
en la Av. Libertad debido a que, con la habilitación de las calles según los diseños, se han
realizado los cortes con la finalidad de uniformizar las rasantes de las calles.
 Línea de Aducción 02 para el sector de Ccatun Rumi es de tubería NTP ISO 1452 DN:
110mm pasa por la Av. Libertad hasta la válvula de control de la Av. 9 de agosto, después
pasa por la misma avenida hasta Jr. Señor de los milagros y prosigue por el puente de
Pichari y llega hasta la Av. Brasil con el Jr. La paz del centro poblado de Ccatun Rumi.
 Línea de Aducción 03 para el sector de Valle Dorado es de tubería NTP ISO 1452 DN:
110mm, el cual pasa por la Av. Libertad hasta la válvula de control en Jr. Las colinas.
 Línea de Aducción 04 para Asociación Los Olivos de tubería NTP 339.002 DN: 1” pasa
por la Av. Libertad hasta Jr. Las Cataratas en donde se colocó un medidor de agua desde
el cual toda la asociación se ha abastecido de agua ya bajo su propia distribución de los
pobladores y sin asistencia técnica.
357809
FOTO N° 66 Línea de aducción para el sector de Valle Dorado de tubería NTP ISO 1452 DN:
110mm. Se realizó cambio de tubería, debido a que fue fracturado por la maquinaria del proyecto
de ampliación de buzones de desagüe
FOTO N° 67 Línea de aducción para el Centro Poblado Ccatun Rumi de tubería NTP ISO 1452
DN: 110mm. la tubería esta adosada al perfil metálico del puente mediante grapas.
FOTO N° 68 Línea de aducción para el Centro Poblado Ccatun Rumi de tubería NTP ISO 1452
DN: 110mm. la tubería esta sin ningún tipo de apoyo se encuentra al aire.
357809
 RESERVORIO 04
El reservorio está ubicado en las coordenadas UTM WGS-84 8,617,609.27N, 628,071.82 E, el
acceso hasta este reservorio es de forma vehicular, construido el año 2007 por la Municipalidad
de Distrital de Pichari es el que actualmente abastece de agua potable al Sector de Valle
Dorado, para mayor referencia de la Av. La Cultura hacia la parte de arriba.
El reservorio existente 04 tiene una geometría circular, un radio 4.25m, una altura de 2.00m,
espesores de muros de 0.20m y posee un voladizo en el techo de 0.20m con un espesor de
losa de 0.20m. La capacidad de almacenamiento del reservorio existente 04 es de 100 m3
aproximadamente. Actualmente posee un cerco perimétrico totalmente deteriorado a base de
alambre de púas de dimensiones 14.15x12.75m, la caseta de válvulas sin candado, por el cual
cualquier persona lo puede maniobrar y/o contaminar el agua que será consumida por los
pobladores del Sector Valle Dorado.


FOTO N° 69 En la imagen se observa estado actual del reservorio existente 04, en el cual su
cerco perimétrico está completamente deteriorado no posee cerraduras lo cual lo hace vulnerable
a ser manipulado por cualquier poblador.
a. RESERVORIO 04 ~ CONDICIONES HIDRÁULICAS:

 Posee un tirante de agua de 0.85m lo cual hace que el volumen de
almacenamiento real del reservorio es de 45m3, volumen que es insuficiente
para abastecer de agua potable en horarios de máximo consumo, tenemos que
tener en consideración que este tirante fue medido al mediodía.
 La tubería de ingreso de agua proviene de la línea de aducción 02 que resulta
de la unión de los reservorios 02 y 03, esta tubería de PVC NTP ISO 1452 DN:
357809
110mm abastece al reservorio 04 y sigue su recorrido hacia el Centro Poblado

de Ccatun Rumi.
 La tubería de limpieza es de PVC NTP ISO 1452 DN: 160mm, no se observa la
presencia de la tubería de rebose la cual debería de estar conectada a la tubería
de limpieza
 La tubería de salida PVC NTP ISO 1452 DN: 110mm que viene hacer la línea de
aducción está siendo empalmada por la tubería de PVC NTP ISO 1452 DN:
110mm, viene de la aducción 01 que es la tubería que sale del reservorio 01 esta
tubería sale de una T con reducción 200x110 mm debido a que la línea de
aducción 01 es de PVC NTP ISO 1452 DN: 200mm
 Adicionalmente de la tubería que alimenta al reservorio sacan dos tuberías para
los beneficiarios cercamos al emplazamiento del reservorio para regar sus áreas
de cultivo.
 El reservorio existente 04 no tiene un sistema de rebose y su válvula flotadora
será en desuso, además que según lo comentado con los operadores del sistema
de agua potable
FOTO N° 70 En la imagen se observa la T con reducción 200X110mm de tubería de PVC NTP

ISO 1452, la cual abastece de forma errónea línea de aducción del reservorio 04, mientras que la
tubería matriz de PVC NTP ISO 1452 DN: 200mm que continua será la que abastecerá al casco
urbano del Distrito de Pichari.
Tub. PVC NTP ISO 1452

DN: 110mm, Aducción
saliente del reservorio 04
Tub. PVC NTP ISO 1452
DN: 110mm, Aducción 01
Tub. PVC NTP ISO 1452 DN:

110mm, que abastecerá al
Centro Poblado Ccatun Rumi
Tub. PVC NTP 339.002 1”,
abastecerá Asociación Los Olivos
357809
FOTO N° 71 En la imagen se observa la tubería de PVC NTP ISO 1452 DN: 110mm que viene
de la aducción 01 que se junta con la línea de aducción que sale del reservorio 04, lo cual no es
correcto y de esta unión sale la tubería que abastecerá al Sector de Valle Dorado, también con
una tubería de PVC NTP ISO 1452 DN: 110mm, de dicha tubería han sacado una tubería de PVC
NTP 339.002 DN: 1” el cual abastece a la Asociación Los Olivos.
FOTO N° 72 En la imagen se observa la válvula compuerta que controla el flujo que abastece de
tubería PVC NTP ISO 1452 DN: 110mm proveniente de la tubería matriz de PVC NTP ISO 1452
DN: 200mm
b. RESERVORIO 04 ~ CONDICIONES ESTRUCTURALES:

 El reservorio existente 04 presenta una losa de cimentación en la cual se
pueden observar fisuras además de presencia de humedad y vegetación.
 La cuba es de geometría circular se observa fisuras en el tarrajeo de muros,
así como desprendimiento de la misma, de acuerdo a inspección ocular
realizada no se observa mayores problemas en este componente.
 El reservorio esta presenta cinco columnas de sección 0.45x0.30m, cuatro
de ellas dispuestos en ¼ de circunferencia de la cuba y la quinta columna
en medio y mediante vigas se amarran y forman el techo con una ligera
curvatura, en los elementos estructurales como las vigas y columnas no se
observó la presencia de fisuras.
 La caseta de válvulas presenta una losa de cimentación, vigas y columnas
de concreto armado de sección de 0.30x0.20m, en las paredes de la caseta
de válvulas de observa fisuras, además que losa de piso se encuentra con
humedad.
357809
FOTO N° 73 En la imagen de la izquierda observamos una de las cuatro columnas que están en
la circunferencia de la cuba, mientras que en la imagen de la derecha observamos la quinta
columna que se encuentra en la parte céntrica del reservorio.
FOTO N° 74 En las imágenes observamos como en la cuba se presentan fisuras, pero que
representar la por desprendimiento del tarrajeo, además se observa que hace falta un pintado
general
357809
Columnas 0.45x0.30
Techo del reservorio 04
FOTO N° 75 En la imagen observamos las columnas de 0.45x030m que soportan la estructura

del reservorio 04, se observa un agujero de ventilación, pero no presenta su bastón de fierro
fundido. Además, vemos que el techo esta sin pintado.
c. RESERVORIO 04 ~ CONCLUSIONES:
 La tubería de ingreso de agua proviene de la línea de aducción 02 que resulta
de la unión de los reservorios 02 y 03, esta tubería de PVC NTP ISO 1452 DN:
110mm abastece al reservorio 04 y sigue su recorrido hacia el Centro Poblado
de Ccatun Rumi.
 La tubería de limpieza es de PVC NTP ISO 1452 DN: 160mm, no se observa la
presencia de la tubería de rebose la cual debería de estar conectada a la tubería
de limpieza
 La tubería de salida PVC NTP ISO 1452 DN: 110mm que viene hacer la línea de
aducción está siendo empalmada por la tubería de PVC NTP ISO 1452 DN:
110mm, viene de la aducción 01 que es la tubería que sale del reservorio 01 esta
tubería sale de una T con reducción 200x110 mm debido a que la línea de
aducción 01 es de PVC NTP ISO 1452 DN: 200mm
 Como se detalla en los párrafos anteriores el reservorio 04 no esta trabajando
bien hidráulicamente, razón por la cual es necesario cambiar todas las tuberías
que independizar el sistema de abastecimiento para un determinado sector.
 El reservorio existente 04 presenta una losa de cimentación en la cual se pueden
observar fisuras además de presencia de humedad y vegetación.
 La cuba es de geometría circular se observa fisuras en el tarrajeo de muros, así
como desprendimiento de la misma, de acuerdo a inspección ocular realizada no
se observa mayores problemas en este componente.
 El reservorio esta presenta cinco columnas de sección 0.45x0.30m, cuatro de
ellas dispuestos en ¼ de circunferencia de la cuba y la quinta columna en medio
357809
y mediante vigas se amarran y forman el techo con una ligera curvatura, en los
elementos estructurales como las vigas y columnas no se observó la presencia
de fisuras.
 La caseta de válvulas presenta una losa de cimentación, vigas y columnas de
concreto armado de sección de 0.30x0.20m, en las paredes de la caseta de
válvulas de observa fisuras, además que losa de piso se encuentra con
humedad.
 Como se detalla en los párrafos anteriores el reservorio 04 solo requiere su
mejoramiento.
F. REDES DE DISTRIBUCIÓN
Las redes de distribución también se analizarán por sectores:
a) REDES DE DISTRIBUCIÓN DEL SECTOR VALLE DORADO.

Descripción de redes de distribución de la matriz de la Av. La Libertad
 La matriz principal de redes de distribución pasa por la Av. La Libertad desde el Jr. Las
colinas hasta Jr. Santos Jauregui tubería PVC NTP ISO 1452 DN: 110 mm, del cual
distribuye a todo el sector del Valle Dorado.
 Las redes de distribución comienzan entre la Av. La Libertad y el Jr. Las colinas de una
matriz de tubería PVC NTP ISO 1452 DN: 110 mm a una tubería PVC NTP ISO 339.002
DN: 1”, hasta AV. Cesar vallejo con una distancia aproximada de 250m
 Las redes de distribución entre la Av. La Libertad y Av. 9 de agosto sale de una matriz de
tubería PVC NTP ISO 1452 DN: 110 mm a una tubería PVC NTP ISO 339.002 DN: 1 1/2”,
hasta AV. Andrés Avelino Cáceres con una distancia aproximada de 350m
 Las redes de distribución entre la Av. La Libertad y Jr. Omaya sale de una matriz de
hasta Jr. Los frutales con una distancia aproximada de 720m, las redes de distribución
entre Jr. Omaya y Jr. Los frutales con una tubería ISO 339.002 DN: 1 1/2”, hasta el Jr.
Los cedros con una distancia aproximada de 102m finalmente entre Jr. Los frutales y Jr.
Valle Dorado con una tubería ISO 339.002 DN: 1 1/2”, hasta Av. Santa Rosa con una
distancia de 60m.
 Las redes de distribución entre la Av. La Libertad y Jr. Valle Dorado sale de una matriz
de tubería PVC NTP ISO 1452 DN: 110 mm a una tubería PVC NTP ISO 1452 DN: 63
mm, hasta la Prolongación Cesar Vallejo con una distancia aproximada de 220m,
posterior se reduce a una tubería PVC NTP ISO 339.002 DN: 1 1/2”, hasta la Jr. San
Andrés con una distancia aproximada de 330m.
 Las redes de distribución entre la Av. La Libertad y Jr. Los cedros salen de una matriz de
hasta la Av. Cesar Vallejo con una distancia aproximada de 200m.
 Las redes de distribución entre la Av. La Libertad y Jr. Joaquín Dipas H. sale de una
matriz de tubería PVC NTP ISO 1452 DN: 110 mm a una tubería PVC NTP ISO 339.002
DN: 1 1/2”, hasta la Av. Andrés Avelino Cáceres con una distancia aproximada de 305m.
 Las redes de distribución entre la Av. La Libertad y Jr. Santos Jauregui sale de una matriz
de tubería PVC NTP ISO 1452 DN: 110 mm a una tubería PVC NTP ISO 339.002 DN: 1
1/2”, hasta la Av. Andrés Avelino Cáceres con una distancia aproximada de 305m.
Descripción de redes de distribución de la matriz de la Av. La Cultura

357809
 La matriz principal de redes de distribución pasa por la Av. La Cultura desde la Av. La
Libertad hasta AV. Inca Garcilaso de la Vega tubería PVC NTP ISO 1452 DN: 90 mm,
con una distancia aproximada 840m, del cual reduce a una tubería PVC NTP ISO 1452
DN: 63 mm, desde AV. Inca Garcilaso de la Vega hasta Jr. Las Malvinas, una distancia
aproximada de 80m, del cual reduce a una tubería PVC NTP ISO 339.002 DN: 1 1/2”
desde Jr. Las Malvinas hasta Av. San Pedro, con una distancia aproximada de 110m y
por último reduce a una tubería PVC NTP ISO 339.002 DN: 1” desde Av. San Pedro hasta
Jr. Pacheco.
 Las redes de distribución comienzan entre la Av. La Cultura y Av. Andrés Avelino Cáceres
de una matriz de tubería PVC NTP ISO 1452 DN: 90 mm a una tubería PVC NTP ISO
339.002 DN: 1”, hasta el Jr. Valle Dorado con una distancia aproximada de 202m.
 Las redes de distribución entre la Av. La Cultura y Av. Huáscar de una matriz de tubería
PVC NTP ISO 1452 DN: 90 mm a una tubería PVC NTP ISO 339.002 DN: 1”, hasta el Jr.
Joaquín Dipas H. con una distancia aproximada de 98 m.
 Las redes de distribución entre la Av. Andrés Avelino Cáceres y Jr. Santos Jauregui sale
de una matriz de tubería PVC NTP ISO 339.002 DN: 1” a una tubería PVC NTP ISO
339.002 DN: 1”, hasta el Jr. San Andrés con una distancia aproximada de 195m.
 Las redes de distribución entre la Av. Andrés Avelino Cáceres y Jr. Joaquín Dipas H. sale
de una matriz de tubería PVC NTP ISO 339.002 DN: 1” a una tubería PVC NTP ISO
339.002 DN: 1”, hasta el Jr. San Andrés con una distancia aproximada de 195m.
 Las redes de distribución entre la Av. Andrés Avelino Cáceres y Jr. Los cedros salen de
una matriz de tubería PVC NTP ISO 339.002 DN: 1” a una tubería PVC NTP ISO 339.002
DN: 1”, hasta el Av. Huáscar con una distancia aproximada de 90 m.
 Las redes de distribución entre la Av. La Cultura y Av. Santa Rosa sale de una matriz de
tubería PVC NTP ISO 1452 DN: 63 mm a una tubería PVC NTP ISO 339.002 DN: 1”,
hasta el Jr. Valle Dorado con una distancia aproximada de 205m.
 Las redes de distribución entre la Av. La Cultura y AV. Inca Garcilaso de la Vega sale de
una matriz de tubería PVC NTP ISO 1452 DN: 63 mm a una tubería PVC NTP ISO
339.002 DN: 1” hasta la Jr. Valle Dorado con una distancia aproximada de 187m.
 Las redes de distribución entre la Av. Santa Rosa y Jr. Los cedros salen de una matriz
de tubería PVC NTP ISO 339.002 DN: 1” a una tubería PVC NTP ISO 339.002 DN: 1”,
entre el Jr. Los frutales y Av. Inca Garcilaso de la Vega con una distancia aproximada de
170m.
 Las redes de distribución entre la Av. Santa Rosa y Jr. Valle Dorado sale de una matriz
de tubería PVC NTP ISO 339.002 DN: 1” a una tubería PVC NTP ISO 339.002 DN: 1”,
hasta la Av. Inca Garcilaso de la Vega con una distancia aproximada de 82m.
CUADRO N° 23 REDES DE DISTRIBUCIÓN ~ SECTOR VALLE DORADO

VÁLVULA DE
INICIO TUBERÍA FINAL
CONTROL
Jr. las colinas Ø =1” Ø =1” Prolongación Cesar Vallejo
Av. 9 de agosto Ø =1 ½” Ø =1 ½” Prolongación Av. Andrés A. Cáceres
Jr. Omaya Ø =1 ½” Ø =1 ½” Se conecta con la red de distribución de Pichari
capital en el jr. San Andrés
Jr. Valle Dorado Ø =2” Ø =2” Se conecta con la red de distribución de Pichari
capital en la Prolongación Cesar Vallejo
Jr. Los cedros Ø =1 ½” Ø =1 ½” Prolongación Cesar Vallejo
Jr. Joaquín Dipas H. Ø =1 ½” Ø =1 ½” Prolongación Av. Andrés A. Cáceres
Jr. Santos Jauregui Ø =1 ½” Ø =1 ½” Prolongación Av. Andrés A. Cáceres
357809
FOTO N° 76 Válvulas de control de 2” en el sector de Valle Dorado.
b) REDES DE DISTRIBUCIÓN DEL CASCO URBANO DEL DISTRITO DE PICHARI
Descripción de redes de distribución de la matriz de la Av. La cultura
 La matriz principal de redes de distribución pasa por la Av. La Cultura desde la Av.
Progreso hasta Jr. San Andrés con una de tubería PVC NTP ISO 1452 DN: 160mm, con
una distancia aproximada 520m, del cual reduce a una tubería PVC NTP ISO 1452 DN:
110 mm, desde Jr. San Andrés hasta Av. Santa Rosa, una distancia aproximada de
200m, del cual reduce a una tubería PVC NTP ISO 1452 DN: 63mm, con una distancia
aproximada de 60m y por ultimo reduce a una tubería PVC NTP ISO 339.002 DN: 1”
desde la mitad entra Av. Santa Rosa y AV. Inca Garcilaso de la Vega con una distancia
aproximada de 38m.
 La matriz principal de redes de distribución pasa por la Av. La Cultura desde la Av.
Progreso hasta el cercado de puente Pichari con una de tubería PVC NTP ISO 1452 DN:
160mm, del cual reduce a una tubería PVC NTP ISO 1452 DN: 110mm con una distancia
aproximada 150m.
 Las redes de distribución comienzan entre la Av. Progreso y la Av. La cultura de una
matriz de tubería PVC NTP ISO 1452 DN: 90 mm a una tubería PVC NTP ISO 1452 DN:
90 mm, hasta Av. Inca Garcilaso de la Vega con una distancia aproximada de 775m
 Las redes de distribución comienzan entre la Av. Progreso y la Av. La cultura de una
110 mm, hasta Av. Arriba Perú con una distancia aproximada de 575m.
 Las redes de distribución entre la Av. Cultura y Jr. Cesar Vallejo sale de una matriz de
tubería PVC NTP ISO 1452 DN: 160 mm a una tubería PVC NTP ISO 1452 DN: 110mm,
hasta la Av. Arriba Perú con una distancia aproximada de 384m y después reduce a una
tubería PVC NTP ISO 1452 DN: 63 mm desde Av. Arriba Perú hasta la puerta de la
municipalidad distrital de Pichari con una distancia aproximada de 158m.
 Las redes de distribución entre la Av. Cultura y Jr. Cesar Vallejo sale de una matriz de
hasta la Av. Arriba Perú con una distancia aproximada de 368m.
357809
 Las redes de distribución entre la Av. Cultura y Av. Andrés Avelino Cáceres sale de una
110mm, hasta la Av. Arriba Perú con una distancia aproximada de 319m.
 Las redes de distribución entre la Av. Cultura y Av. Andrés Avelino Cáceres sale de una
160 mm, hasta la Av. Inca Garcilaso de la Vega con una distancia aproximada de 502m,
después pasa por la Av. Inca Garcilaso de la Vega hasta Av. Progreso con una distancia
aproximada de 437m.
 Las redes de distribución entre la Av. Cultura y Jr. Huáscar sale de una matriz de tubería
PVC NTP ISO 1452 DN: 160 mm a una tubería PVC NTP ISO 1452 DN: 63mm, hasta la
Av. Inca Garcilaso de la Vega con una distancia aproximada de 413m.
 Las redes de distribución entre la Av. Cultura y Jr. Huáscar sale de una matriz de tubería
PVC NTP ISO 1452 DN: 160 mm a una tubería PVC NTP ISO 1452 DN: 63mm, hasta la
Av. Arriba Perú con una distancia aproximada de 289m.
 Las redes de distribución entre la Av. Cultura y Jr. San Andrés sale de una matriz de
 Las redes de distribución entre la Av. Cultura y Jr. San Andrés sale de una matriz de
 Las redes de distribución entre la Av. Cultura y Jr. Los frutales salen de una matriz de
 Las redes de distribución entre la Av. Cultura y Jr. Los frutales salen de una matriz de
 Las redes de distribución entre la Av. Cultura y Av. Santa Rosa sale de una matriz de
 Las redes de distribución entre la Av. Cultura y Av. Santa Rosa sale de una matriz de
 Las redes de distribución entre la Av. Cultura y Jr. Las Malvinas sale de una matriz de
hasta Jr. Quillabamba con una distancia aproximada de 129m, el cual se conecta con la
tubería PVC NTP ISO 339.002 DN: 1” que viene por el Jr. Quillabamba.
 Las redes de distribución entre la Av. Cultura y Av. San Pedro sale de una tubería PVC
NTP ISO 339.002 DN: 1” a una tubería PVC NTP ISO 339.002 DN: 1”, hasta el Jr.
Quillabamba con una distancia aproximada de 116m. De la tubería PVC NTP ISO
339.002 DN: 1”, que por la Av. San Pedro distribuye a un pasaje los pinos con una
distancia de 44m.
 Las redes de distribución entre la Av. Cultura y Av. San Pedro sale de una tubería PVC
NTP ISO 339.002 DN: 1 1/2” a una tubería PVC NTP ISO 339.002 DN: 1 1/2”, hasta la
Av. Aviación, con una distancia aproximada de 443m. el cual abastece a toda la
asociación 9 de diciembre que abarca desde el Jr. Quillabamba hasta Av. Aviación y Av.
San Pedro hasta Av. 9 de diciembre.
Descripción de redes de distribución de la matriz de la Av. Progreso

357809
 Las redes de distribución entre la Av. Progreso y Jr. Libertad sale de una matriz de tubería
PVC NTP ISO 1452 DN: 110 mm a una tubería PVC NTP ISO 1452 DN: 90mm, hasta el
Jr. Cesar Vallejo con una distancia aproximada de 200m.
 Las redes de distribución entre la Av. Progreso y Jr. Libertad sale de una matriz de tubería
 Las redes de distribución entre la Av. Progreso y Jr. Pichari sale de una matriz de tubería
 Las redes de distribución entre la Av. Progreso y Jr. Pichari sale de una matriz de tubería
pasaje del deporte con una distancia aproximada de 144m.
 Las redes de distribución entre la Av. Progreso y Jr. Manuel Odría sale de una matriz de
hasta el pasaje del deporte con una distancia aproximada de 178m.
 Las redes de distribución entre la Av. Progreso y Jr. Manuel Odría sale de una matriz de
hasta el pasaje del deporte con una distancia aproximada de 178m.
 Las redes de distribución entre la Av. Progreso y Av. Arriba Perú sale de una matriz de
hasta el Jr. Cesar Vallejo con una distancia aproximada de 248m.
 Las redes de distribución entre la Av. Progreso y Av. Arriba Perú sale de una matriz de
hasta el Jr. Cesar Vallejo con una distancia aproximada de 236m.
 Las redes de distribución entre la Av. Progreso y Jr. Quillabamba sale de una matriz de
tubería PVC NTP ISO 1452 DN: 90 mm a una tubería PVC NTP ISO 339.002 DN:
1”, hasta el Jr. Cesar Vallejo en el cual se adapta a una tubería PVC NTP ISO 1452 DN:
110 mm con una distancia aproximada de 326 m. Mientras para el Jr. Los cocales salen
de la tubería PVC NTP ISO 339.002 DN: 1” que pasa por el Jr. Quillabamba con distancia
de 123m.
 Las redes de distribución entre la Av. Progreso y Jr. Amazonas sale de una matriz de
hasta el Jr. 28 de julio con una distancia aproximada de 158m.
Descripción de redes de distribución de la matriz del Jr. Pichari
 Las redes de distribución entre el Jr. Pichari y Jr. La convención sale de una matriz de
 Las redes de distribución entre el Jr. Pichari y Jr. La convención sale de una matriz de
Descripción de redes de distribución de la matriz del Jr. Cesar Vallejo
 Las redes de distribución entre el Jr. Cesar Vallejo y Jr. Pichari sale de una matriz de
hasta la Av. Andrés Avelino Cáceres con una distancia aproximada de 65m.
357809
 Las redes de distribución entre el Jr. Cesar Vallejo y Jr. Pichari sale de una matriz de
 Las redes de distribución entre el Jr. Cesar Vallejo y Av. Arriba Perú sale de una matriz
de tubería PVC NTP ISO 1452 DN: 110 mm a una tubería PVC NTP ISO 1452 DN:
110mm, hasta la Av. Inca Garcilaso de la Vega con una distancia aproximada de 464m.
 Las redes de distribución entre el Jr. Cesar Vallejo y Jr. Ollantay sale de una matriz de
conduce una distancia de 34m, reduce a una tubería PVC NTP ISO 339.002 DN: 1” el
cual conduce una distancia aproximada de 105m, del mismo punto de reducción también
sale hacia el Jr. Camisea una tubería PVC NTP ISO 339.002 DN: 1” el cual conduce
hasta la Av. Brasil con una distancia de 110m y se adapte a la tubería PVC NTP ISO
1452 DN: 110 mm que pasa por la avenida aproximada de 464m.
 De la tubería PVC NTP ISO 339.002 DN: 1” que pasa por el Jr. Camisea distribuye para
el Jr. Amazonas y conduce una distancia de 104m.
 Las redes de distribución entre el Jr. Cesar Vallejo y Jr. Quillabamba sale de una matriz
de tubería PVC NTP ISO 1452 DN: 110 mm a una tubería PVC NTP ISO 1452 DN: 63mm,
 Las redes de distribución entre el Jr. Cesar Vallejo y Jr. Ollantay sale de una matriz de
Descripción de redes de distribución de la matriz de la Av. Andrés Avelino Cáceres
 Las redes de distribución entre la Av. Andrés Avelino Cáceres y Jr. Pichari sale de una
110mm, hasta el Jr. Huáscar con una distancia aproximada de 86m.
 Las redes de distribución entre la Av. Andrés Avelino Cáceres y Av. Arriba Perú sale de
una matriz de tubería PVC NTP ISO 1452 DN: 160 mm a una tubería PVC NTP ISO 1452
DN: 110mm, hasta el Jr. San Andrés con una distancia aproximada de 213m.
 Las redes de distribución entre la Av. Andrés Avelino Cáceres y Av. Inca Garcilaso de la
Vega sale de una matriz de tubería PVC NTP ISO 1452 DN: 160 mm a una tubería PVC
NTP ISO 1452 DN: 63mm, hasta la Av. Arriba Perú en el cual se adapta a una tubería
PVC NTP ISO 1452 DN: 110mm con una distancia aproximada de 256m.
NTP ISO 1452 DN: 63mm, hasta la Av. Arriba Perú en el cual se adapta a una tubería
PVC NTP ISO 1452 DN: 110mm con una distancia aproximada de 256m, conduce hasta
la Av. Santa Rosa una distancia de 138m y se reduce a una tubería PVC NTP ISO 1452
DN: 63mm y conduce hasta la Av. La cultura con una distancia de 126m.
NTP ISO 1452 DN: 110mm, hasta la Av. La cultura en el cual conduce hasta Jr. Las
Malvinas con una distancia aproximada de 610m y luego se reduce a una tubería PVC
NTP ISO 339.002 DN: 1”, hasta la Av. San Pedro con una distancia aproximada de 110m.
 Las redes de distribución entre la Av. Andrés Avelino Cáceres y Jr. Quillabamba sale de
357809
DN: 63mm, hasta la Av. Santa Rosa con una distancia aproximada de 403m. De la tubería
PVC NTP ISO 1452 DN: 63mm que pasa por el Jr. Quillabamba distribuye a ambas calles
del pasaje san Valentín con una distancia de 173m.
 De la tubería PVC NTP ISO 1452 DN: 63 mm que pasa por el Jr. Quillabamba distribuye
con una tubería PVC NTP ISO 339.002 DN: 1” al Jr. Pedregales hasta el Jr. Ollantay
conduce una distancia de 84m y se adapta a una tubería de PVC NTP ISO 1452 DN:
63mm en el Jr. Ollantay y conduce hasta la Av. Brasil con una distancia de 106m.
 Las redes de distribución entre la Av. Andrés Avelino Cáceres y Jr. Ollantay sale de una
90mm, hasta el pasaje san Valentín con una distancia aproximada de 106m, reduce a
una tubería PVC NTP ISO 339.002 DN: 1 1/2”, hasta el Jr. Pedregales con una distancia
de 222m y reduce a una tubería PVC NTP ISO 339.002 DN: 1” conduce una distancia de
78m.
 Las redes de distribución entre la Av. Andrés Avelino Cáceres y Jr. Amazonas sale de
339.002 DN: 1”, hasta la Av. Arriba Perú con una distancia aproximada de 264m. De la
tubería PVC NTP ISO 339.002 DN: 1” que pasa por el Jr. Amazonas distribuye al Jr. José
C. Mariátegui con una distancia de 65m y se adapta a la tubería PVC NTP ISO 1452 DN:
110 mm que pasa por la Av. Brasil.
Descripción de redes de distribución de la matriz del Jr. Huáscar
Descripción de redes de distribución de la matriz de la Av. Inca Garcilaso de la Vega
 Las redes de distribución entre la Av. Progreso y Av. Inca Garcilaso de la Vega sale de
DN: 90mm, hasta Av. Brasil con una distancia aproximada de 286m.
DN: 160mm, hasta una válvula de control una distancia de 9m y luego reduce a una PVC
NTP ISO 1452 DN: 90mm hasta Av. Brasil con una distancia aproximada de 275m.
DN: 63mm, cruza al frente de la calle hasta una válvula de control una distancia de 15m
y luego conduce con una PVC NTP ISO 1452 DN: 63mm, hasta el cuartel general de la
Marina de Pichari con una distancia aproximada de 802m.
 Las redes de distribución entre la Av. Inca Garcilaso de la Vega y Jr. 28 de julio sale de
DN: 110mm, conduce una distancia de 16m para reduce a una tubería PVC NTP ISO
1452 DN: 63mm el cual conduce una distancia de 28m, posterior reduce a una tubería
PVC NTP ISO 339.002 DN: 1”, el cual conduce la mayor parte del Jr. 28 de julio con una
distancia aproximada de 215m y se adapta a una tubería PVC NTP ISO 1452 DN: 63mm
357809
una distancia de 29m para luego adaptarse a una tubería PVC NTP ISO 1452 DN: 110mm
que pasa por la Av. Brasil.
 Las redes de distribución entre la Av. Inca Garcilaso de la Vega y Jr. Cesar Vallejo sale
1452 DN: 110mm, hasta el Jr. Ollantay con una distancia aproximado de 179m.
 Las redes de distribución entre la Av. Inca Garcilaso de la Vega y Jr. Cesar Vallejo sale
1452 DN: 110mm, hasta el Jr. Ollantay con una distancia aproximado de 179m.
 Las redes de distribución entre la Av. Inca Garcilaso de la Vega y Av. Andrés Avelino
Cáceres salen de una matriz de tubería PVC NTP ISO 1452 DN: 160 mm a una tubería
PVC NTP ISO 1452 DN: 110mm, hasta la Av. Brasil con una distancia aproximado de
299m.
 Las redes de distribución entre la Av. Inca Garcilaso de la Vega y Av. Andrés Avelino
Cáceres salen de una matriz de tubería PVC NTP ISO 1452 DN: 160 mm a una tubería
PVC NTP ISO 1452 DN: 110mm, hasta la Av. Brasil con una distancia aproximado de
299m.
 Las redes de distribución entre la Av. Inca Garcilaso de la Vega y Av. Arriba Perú sale de
339.002 DN: 1 1/2”, hasta la Av. Brasil con una distancia aproximado de 287m.
 De la tubería PVC NTP ISO 1452 DN: 63 mm que pasa por la Av. Inca Garcilaso de la
Vega se distribuye al Jr. Huáscar y conduce a toda la manzana.
 Las redes de distribución entre la Av. Inca Garcilaso de la Vega y Av. Santa Rosa sale
1452 DN: 63mm, hasta el Jr. Quillabamba con una distancia de 97m y reduce a una
tubería PVC NTP ISO 339.002 DN: 1 1/2” desde Jr. Quillabamba hasta Av. Brasil en el
cual se adapta a una tubería PVC NTP ISO 1452 DN: 110 mm que pasa por dicha
avenida y con una distancia aproximado de 190m.
 Las redes de distribución entre la Av. Inca Garcilaso de la Vega y Av. Santa Rosa sale
1452 DN: mm, conduce una distancia de 80m y reduce a una tubería PVC NTP ISO 1452
DN: 63mm conduce una distancia de 37m y reduce a una tubería PVC NTP ISO 339.002
DN: 1 1/2” desde Jr. Quillabamba hasta Av. Brasil en el cual se adapta a una tubería
PVC NTP ISO 1452 DN: 63mm que pasa por dicha avenida y con una distancia
aproximado de 125m.
 De la tubería PVC NTP ISO 1452 DN: 63mm que pasa por la Av. Santa Rosa distribuye
a dos asociaciones (Asociación Micaela Bastidas e Integración Pichari) el cual conduce
por el Jr. Quillabamba una distancia de aproximada de 400m.
Descripción de redes de distribución de la matriz de la Av. Santa Rosa
 Las redes de distribución entre la Av. Santa Rosa y Jr. Quillabamba sale de una tubería
PVC NTP ISO 339.002 DN: 1 1/2” a una tubería PVC NTP ISO 339.002 DN: 1 1/2”, hasta
el Av. San Pedro con una distancia de 120m También distribuye con la tubería PVC NTP
ISO 339.002 DN: 1” al Jr. Las Malvinas una distancia de 50m, el cual se conecta con la
tubería PVC NTP ISO 339.002 DN: 1” que pasa por el Jr. Quinachos.
 Las redes de distribución entre la Av. Santa Rosa y Jr. Quinachos sale de una tubería
PVC NTP ISO 339.002 DN: 1 1/2” a una tubería PVC NTP ISO 339.002 DN: 1”, hasta el
Jr. Malvinas con una distancia de 200m. de la tubería PVC NTP ISO 339.002 DN: 1”
distribuye a un pasaje una distancia de 48m.
357809
 Las redes de distribución entre la Av. Santa Rosa y Jr. Las castañas salen de una tubería
PVC NTP ISO 339.002 DN: 1 1/2” a una tubería PVC NTP ISO 339.002 DN: 1 1/2”, hasta
el Av. San Pedro con una distancia de 173m. De la tubería PVC NTP ISO 339.002 DN: 1
1/2” distribuye al Jr. Las Malvinas con una distancia de 49m, el cual se conecta a la
tubería PVC NTP ISO 1452 DN: 63mm que pasa por la Av. Brasil.
Descripción de redes de distribución de la matriz de la Av. Brasil
 La matriz principal de redes de distribución que pasa por la Av. Brasil conduce desde la
Av. Progreso hasta Av. Santa Rosa con una tubería PVC NTP ISO 1452 DN: 110 mm,
DN: 63 mm, hasta el Jr. Las Malvinas una distancia aproximada de 45m, también reduce
a una tubería PVC NTP ISO 339.002 DN: 1 1/2” desde Jr. Las Malvinas hasta Av. San
Pedro, con una distancia aproximada de 120m.
Av. Progreso hasta Av. San Pedro con una tubería PVC NTP ISO 1452 DN: 110 mm,
con una distancia aproximada 1087m,
 Las redes de distribución entre la Av. Brasil y Av. Andrés Avelino Cáceres sale de una
63mm, hasta la Av. aviación con una distancia de 210m. el cual se conecta a la tubería
PVC NTP ISO 339.002 DN: 1 1/2” que pasa por la Av. Aviación. La red de distribución
que pasa por la Av. Andrés Avelino Cáceres abastece desde el Jr. Cusco hasta Av.
Aviación y Jr. Camisea hasta Av. Andrés Avelino Cáceres con la misma tubería en todas
las calles de las manzanas.
 Las redes de distribución entre la Av. Brasil y Av. Andrés Avelino Cáceres, Jr. José C.
Mariátegui, Av. Perú sale de una matriz de tubería PVC NTP ISO 1452 DN: 110 mm a
una tubería PVC NTP ISO 1452 DN: 63mm, hasta la Av. Aviación con una distancia
aproximada de 210m. el cual se conecta a la tubería PVC NTP ISO 339.002 DN: 1 1/2”
que pasa por la Av. Aviación. Los cuales distribuyen a todas las calles desde la Av. Brasil
hasta Av. aviación y Av. Andrés Avelino Cáceres hasta Av. Arriba Perú con la misma
tubería PVC NTP ISO 1452 DN: 63mm en todas las calles de las manzanas.
 Las redes de distribución entre la Av. Brasil y Av. Arriba Perú sale de una matriz de
hasta la Av. aviación con una distancia de 212m. el cual se conecta a la tubería PVC NTP
ISO 339.002 DN: 1 1/2” que pasa por la Av. Aviación. La red de distribución que pasa por
la Av. Arriba Perú abastece desde el Jr. Cusco hasta Av. Aviación y Av. Arriba Perú hasta
Av. Santa Rosa con la misma tubería PVC NTP ISO 1452 DN: 63mm en todas las calles
de las manzanas.
 Las redes de distribución entre la Av. Brasil y Av. Santa Rosa sale de una matriz de
hasta el Jr. Cusco con una distancia de 106m. el cual se conecta a la tubería PVC NTP
ISO 1452 DN: 63 mm que pasa por el Jr. Cusco.
 Las redes de distribución entre la Av. Brasil y Av. San Pedro sale de una matriz de
hasta la Av. Aviación con una distancia de 159m. el cual se conecta a la tubería PVC
NTP ISO 1452 DN: 63 mm que pasa por la Av. Aviación. De la red de distribución que
pasa por la Av. San Pedro distribuye al Jr. Cusco con una tubería PVC NTP ISO 339.002
DN: 1 1/2” hasta la Av. Santa Rosa una distancia de 126m y de la misma red distribuye
al pasaje los nogales con una tubería PVC NTP ISO 339.002 DN: 1” una distancia de
357809
71m. También distribuye al Jr. Tahuantinsuyo con una tubería PVC NTP ISO 339.002
DN: 1 1/2” hasta la Av. Santa Rosa con una distancia de 100m.
Descripción de redes de distribución de la matriz de la Av. Aviación
 La tubería que pasa PVC NTP ISO 339.002 DN: 1 1/2” por la Av. Aviación conduce desde
el Jr. Camisea hasta la Av. Santa Rosa con una distancia aproximada 563m, del cual se
adapta a una tubería PVC NTP ISO 1452 DN: 63mm, hasta la Av. San Pedro una
distancia de 93m y luego reduce a una tubería PVC NTP ISO 339.002 DN: 1 1/2”, hasta
la Av. 9 de diciembre una distancia de 104m.
 Las redes de distribución entre la Av. Aviación y Jr. José C. Mariátegui sale de una tubería
PVC NTP ISO 339.002 DN: 1 1/2” se adapta a una tubería PVC NTP ISO 1452 DN:
63mm, hasta el Av. Los Vencedores con una distancia de 255m.
c) REDES DE DISTRIBUCIÓN DEL CENTRO POBLADO DE CCATUN RUMI.
Descripción de redes de distribución de la matriz de la Av. Brasil

Av. Ejercito hasta el Jr. Machupicchu con una tubería PVC NTP ISO 1452 DN: 75mm,
DN: 63 mm, hasta la Av. Los Ángeles una distancia aproximada de 83m.
 Las redes de distribución entre la Av. Brasil y Av. Ejercito sale de una matriz de tubería
PVC NTP ISO 1452 DN: 75 mm a una tubería PVC NTP ISO 1452 DN: 63mm conduce
hasta el ovalo unión con una distancia de 226m.
 Las redes de distribución entre la Av. Brasil y Jr. Lima sale de una matriz de tubería PVC
NTP ISO 1452 DN: 75 mm a una tubería PVC NTP ISO 1452 DN: 63mm conduce hasta
el Jr. Miraflores con una distancia de 66m, el cual se conecta a una tubería PVC NTP
ISO 1452 DN: 63mm que pasa por el Jr. Miraflores. De red de distribución que pasa por
el Jr. Lima distribuye al pasaje sol con una tubería de PVC NTP ISO 1452 DN: 63mm una
distancia de 47m.
 Las redes de distribución entre la Av. Brasil y Jr. La paz sale de una matriz de tubería
desde el Jr. Los cabitos hasta la Av. Ejercito con una distancia de 297m, del cual reduce
a una tubería PVC NTP ISO 339.002 DN: 1 1/2” y conduce por la Av. Ejercito hasta la Av.
Héroes del VRAE una distancia de 190m y posterior reduce a una tubería PVC NTP ISO
339.002 DN: 1” y conduce hasta la Av. Cusco una distancia de 333m. La red de
distribución que pasa por el Jr. La paz distribuye al Jr. Los Miraflores con una tubería
PVC NTP ISO 1452 DN: 63mm hasta Av. Ejercito con una distancia de 114m. También
distribuye al Jr. Grau con una tubería PVC NTP ISO 1452 DN: 63mm hasta Av. Ejercito
con una distancia de 77m.
 Las redes de distribución entre la Av. Brasil y Jr. Vencedores sale de una matriz de tubería
desde el Jr. Los cabitos hasta la Jr. Los Chasquis con una distancia de 235m, del cual
reduce a una tubería PVC NTP ISO 339.002 DN: 1 1/2” y conduce por la Jr. Los
Vencedores hasta la plaza principal de Ccatun Rumi una distancia de 222m y posterior
reduce a una tubería PVC NTP ISO 339.002 DN: 1” y conduce hasta la Jr. Educación con
una distancia de 160m el cual se conecta a una tubería PVC NTP ISO 339.002 DN: 1”
que pasa el Jr. Educación. La red de distribución que pasa por el Jr. Los vencedores
distribuyen a todas las calles existentes, en Jr. Pichari distribuye con una tubería PVC
357809
NTP ISO 1452 DN: 63mm hasta la Av. Ccatun Rumi y conduce una distancia de 60m en
las demás calles distribuye con una tubería PVC NTP ISO 339.002 DN: 1”.
 Las redes de distribución entre la Av. Brasil y Av. Ccatun Rumi sale de una matriz de
tubería PVC NTP ISO 1452 DN: 75 mm a una tubería PVC NTP ISO 1452 DN: 63mm
conduce desde el Jr. Los cabitos hasta la Jr. Los Chasquis con una distancia de 92m,
del cual reduce a una tubería PVC NTP ISO 339.002 DN: 1 1/2” y conduce por la Av.
Ccatun Rumi hasta la plaza principal de Ccatun Rumi una distancia de 128m después
distribuye a ambas calles con una PVC NTP ISO 339.002 DN: 1” el cual se conecta a las
tuberías PVC NTP ISO 339.002 DN: 1 1/2” que pasan por los siguientes: Jr. Mirador y Jr.
Los vencedores.
 Las redes de distribución entre la Av. Brasil y Jr. Mirador sale de una matriz de tubería
desde el Jr. Los cabitos hasta la Jr. Los Chasquis con una distancia de 153m, del cual
reduce a una tubería PVC NTP ISO 339.002 DN: 1 1/2” y conduce por el Jr. Mirador hasta
la plaza principal de Ccatun Rumi una distancia de 224m y posterior reduce a una tubería
PVC NTP ISO 339.002 DN: 1” y conduce hasta la Jr. Morochucos con una distancia de
63m el cual se conecta a una tubería PVC NTP ISO 339.002 DN: 1” que pasa el Jr.
Morochucos. La red de distribución que pasa por el Jr. Mirador distribuye a todas las
calles existentes con una tubería PVC NTP ISO 339.002 DN: 1”.
 Las redes de distribución entre la Av. Brasil y Jr. Machupicchu sale de una matriz de
tubería PVC NTP ISO 1452 DN: 75 mm a una tubería PVC NTP ISO 1452 DN: 63mm
conduce desde el Jr. Los cabitos hasta la Jr. Los Chasquis con una distancia de 113m,
del cual reduce a una tubería PVC NTP ISO 339.002 DN: 1 1/2” y conduce hasta Av.
Héroes del VRAE con una distancia de 188m el cual se conecta a una tubería PVC NTP
ISO 339.002 DN: 1” que pasa el Jr. Morochucos.
 Las redes de distribución entre la Av. Brasil y Jr. El Amanecer sale de una matriz de
tubería PVC NTP ISO 1452 DN: 63 mm a una tubería PVC NTP ISO 339.002 DN: 1 1/2”
conduce desde la Av. Brasil hasta el Jr. Libertadores con una distancia de 121m, el cual
se conecta a una tubería PVC NTP ISO 339.002 DN: 1” que pasa el Jr. Libertadores.
 Las redes de distribución entre la Av. Brasil y Av. los Ángeles sale de una matriz de
tubería PVC NTP ISO 1452 DN: 63 mm a una tubería PVC NTP ISO 339.002 DN: 1 1/2”
conduce desde la Av. Brasil hasta la Av. Héroes del VRAE con una distancia de 195m,
del cual se reduce a una tubería PVC NTP ISO 339.002 DN: 1” y llega al ovalo del Jr.
cusco con una distancia de 348m.
 De la tubería PVC NTP ISO 339.002 DN: 1” que pasa por la Av. los Ángeles se distribuye
al Jr. Morochucos desde Av. los Ángeles hasta Av. Ejercito con una distancia de 265m
del cual también distribuye a la Av. Ccatun Rumi desde Jr. Morochucos hasta el ovalo
del Jr. Cusco con una distancia de 214m.
 La red de distribución que conduce por el Jr. Los cabitos salen de una matriz de tubería
desde Av. Ejercito hasta Av. los Ángeles con una distancia de 436m.
CUADRO N° 24 REDES DE DISTRIBUCIÓN ~ CENTRO POBLADO

CCATUN RUMI
VÁLVULA DE
INICIO TUBERÍA FIN
CONTROL
Jr. las Paz Ø =2” Ø =2” Jr. Los Chasquis
Jr. Los vencedores Ø =2” Ø =2” Jr. Los Chasquis
Jr. Ccatun Rumi Ø =2” Ø =2” Jr. Los Chasquis
Av. Brasil Ø =2 ½ “ Ø =2 ½” Av. Los Ángeles
Jr. Mirador Ø =2” Ø =2” Jr. Los Chasquis
357809
Jr. Machu Picchu Ø =2” Ø =2” Jr. Los Chasquis

Av. Los Ángeles Ø =2” Ø =2“ Jr. Los cabitos
Nota: Las demás redes de distribución en todas las calles restantes son de
1 ½” y para el sector de Unión América sale de una tubería de 1 ½” del ovalo
entre las Av. Ccatun Rumi, jr. Los Ángeles y Av. Ejércitos con una tubería
de ½”.
FOTO N° 77 Ubicación de las válvulas de control en sector de Ccatun Rumi
FOTO N° 78 Válvulas de control de 1 ½” en el sector de Ccatun Rumi
DESCRIPCIÓN Y EVALUACIÓN DE LA SITUACIÓN ACTUAL DEL SERVICIO DE AGUA POTABLE ~

CENTRO POBLADO CCATUN RUMI
SISTEMA DE AGUA ANTIGUO DEL CENTRO POBLADO CCATUN RUMI (SECTOR 02 ~ CCATUN
RUMI)
Ccatun rumi anteriormente presentaba un sistema de abastecimiento de agua potable

independiente de la ciudad de Pichari capital (actualmente se han conectado a su red), que por una
mala dirección técnica y no poner en práctica su correcta operación y mantenimiento este sistema no
trabajo adecuadamente, haciendo que un periodo de tiempo muy corto los pobladores solamente tengan
un sistema de agua entubada, razón por la cual se optó por conectarse al sistema de agua potable de
Pichari capital.
357809
DESCRIPCIÓN DEL SISTEMA DE AGUA ANTIGUO ~ CCATUN RUMI.
El sistema de agua que abastecía a la comunidad de Ccatun Rumi y a gran parte de los sectores aledaños
es proveniente del Rio Pichari. Dicho sistema fue adaptado aprovechando un sistema de agua existente
construido el año 1957, durante la reforma agraria, buscando proveer de agua a la oficina de agricultura
existente en la época en la zona de Ccatun Rumi. El año 2005 por la necesidad de agua la población, con
apoyo de la Municipalidad Distrital de Pichari, realizan obras para adecuar el sistema existente en uno que
pueda abastecer de agua a la población de ese sector, así La municipalidad participa donando material
para el sistema mientras que los pobladores realizan los trabajos de ejecución que generan el actual
sistema que abastece de agua a dicha localidad y a los sectores aledaños.
A. CAPTACIÓN SUPERFICIAL DE TOMA LATERAL ANTIGUA ADAPTADA

La captación antigua está ubicada en la coordenada UTM WGS-84 627,286.00 E, 8,616,573
N, el tipo de captación planteada originalmente es una captación superficial de tipo toma
lateral la cual capta las aguas del rio Pichari. Según lo manifestado por los pobladores de la
Ccatun Rumi esta captación no tuvo un buen funcionamiento desde que fue construido
debido a que en épocas de lluvia la captación colapsaba mientras que en épocas de estiaje
no tenía el suficiente ingreso de agua, esto se debe a que esta captación no presenta una
adecuada cámara de carga o un canal de acceso.
Además, que la construcción fue realizada por los mismos pobladores razón por la cual no
hubo una adecuada disposición de la estructura ni de la forma de capta el agua superficial.
CUADRO N° 25 ESTRUCTURA HIDRAULICA: CAPTACIÓN TOMA ANTIGUA
ADAPTADA
CARACTERISTICAS CAPTACION EXISTENTE
CAPTACIÓN EXISTENTE 627,286 8,616,573 633

a) CONDICIONES HIDRÁULICAS ~ CAPTACIÓN EXISTENTE
 La captación presenta una especie de aletas de encauzamiento, pero que no

captan en agua necesario, debido a que no presenta ninguna estructura que
de sirva de embalse o un encauzamiento, esto limita a que el sistema de agua
potable no cuente con un ingreso continuo de agua.
 La caja de captación tiene las siguientes dimensiones de ancho 3.00 m2. y
1.00 m. de largo y con una profundidad de 1.45 m2 y no cuenta con techo ni
tapa metálica, tal y como se puede observar en las imágenes. En el interior
solo 0.80 m de altura cuentan con revestimiento de concreto.
 No presenta ningún tipo de tubería a sistemas de válvulas, la cámara
humedad es básicamente como una caja de recolección de agua
 No presenta cerco perimétrico, la tubería que sale hacia la línea de
conducción es PVC NTP ISO 1452 DN: 110mm, no presenta tapa sanitaria.
 No cumple ninguna función hidráulica, razón por la cual esta estructura no se
puede recuperar.
357809
FOTO N° 79 Captación de toma lateral antigua, el cual fue construido por los mismos
pobladores, por tal no hubo buen funcionamiento.
FOTO N° 80 Cámara de carga de captación antigua en épocas de estiaje.
FOTO N° 81 En esta fotografía se observa cámara de carga en condición de deterioro total.

357809
b) CONDICIONES ESTRUCTURALES ~ CAPTACIÓN EXISTENTE

 La captación presenta una losa de cimentación la cual se encuentra
totalmente expuesta y deteriorada, adema se observa que hay fisuras entre
el muro y la cimentación.
 Los muros de la captación están totalmente deteriorados y son fisuras debido
al asentamiento de la estructura.
 Esta estructura se encuentra totalmente deteriorada debido a que no fue
diseñada adecuadamente, haciendo que la estructura no se pueda recuperar.
FOTO N° 82 En esta fotografía se observa cámara de carga en condición de deterioro total.
c) CONCLUSIONES ~ CAPTACIÓN EXISTENTE
 La captación presenta una especie de aletas de encauzamiento, pero que no

captan en agua necesario, debido a que no presenta ninguna estructura que
de sirva de embalse o un encauzamiento, esto limita a que el sistema de agua
potable no cuente con un ingreso continuo de agua.
 No presenta ningún tipo de tubería a sistemas de válvulas, la cámara
humedad es básicamente como una caja de recolección de agua
 No presenta cerco perimétrico, la tubería que sale hacia la línea de
conducción es PVC NTP ISO 1452 DN: 110mm, no presenta tapa sanitaria.
 No cumple ninguna función hidráulica, razón por la cual esta estructura no se
puede recuperar.
 La captación presenta una losa de cimentación la cual se encuentra
totalmente expuesta y deteriorada, adema se observa que hay fisuras entre
el muro y la cimentación.
 Los muros de la captación están totalmente deteriorados y son fisuras debido
al asentamiento de la estructura.
 Esta estructura se encuentra totalmente deteriorada debido a que no fue
diseñada adecuadamente, haciendo que la estructura no se pueda recuperar.
B. CAPTACIÓN SUPERFICIAL DE TOMA LATERAL ACTUAL

Hoy en la actualidad la captación de la zona de Ccatun Rumi se sitúa en la margen derecha
del rio Pichari a la altura del campo ferial, ubicadas en las coordenadas UTM WGS.84
8,617,326 N y 627,697 E, es una captación de toma lateral la cual no presenta un embalse
o estructura para mantener el caudal de agua necesario para que alimente a la captación.
357809
CUADRO N° 26 ESTRUCTURA HIDRAULICA: CAPTACIÓN ACTUAL

CAPTACIÓN EXISTENTE 627,697 8617326 657

a) CONDICIONES HIDRÁULICAS ~ CAPTACIÓN ACTUAL
 La captación de toma lateral no presenta una estructura para embalsar el

agua, a falta de eso los pobladores de la zona han sacado una especie de
canal natural desde el rio Pichari hasta las rejas de ingreso y en esta zona
han hecho una especie de poza para podes captar el agua necesaria para la
captación, pero debemos tener en cuenta que no hay como controlar el
ingreso de caudal constante, limitando el correcto funcionamiento de la
captación
 las rejas de ingreso a la captación están totalmente oxidadas y deterioradas,
en la parte inferior han colocado un costal con la intención de que no entre
sedimentos.
 No presenta cerco perimétrico, no presenta un mecanismo de control de
exceso de caudal, presenta una tapa metálica totalmente oxidada que
dificulta su acceso.
 Como se detalló anteriormente esta captación está trabajando
deficientemente, porque depende del ingreso el cual no es constante
FOTO N° 83 Captación de toma lateral actual del sistema de agua potable del sector Ccatun
Rumi, no presenta ninguna estructura que sirva de embalse para que asegure un ingreso continuo
de agua, por ese motivo los pobladores construyeron una poza de forma manual.
357809
FOTO N° 84 Se observa las rejillas en ingreso de agua a la captación actual, las rejillas están
recubiertas por arcillas el cual obstruye la entrada adecuada de agua a la caja de captación y está
totalmente oxidado.
FOTO N° 85 En la imagen se observa un pequeño ramal del rio Pichari que los pobladores han
acondicionado para que abastezca a la captación existente.
FOTO N° 86 En la imagen se observa la tapa metálica de ingreso a la captación la cual se

encuentra totalmente oxidada y dificulta el ingreso a la misma.
357809
b) CONDICIONES ESTRUCTURALES ~ CAPTACIÓN ACTUAL
 Los muros de la captación están en buen estado no se observa fisuras.

 Esta estructura se encuentra en condiciones de uso adecuadas.
FOTO N° 87 En la imagen de la izquierda se observa los muros en buen estado, mientras que la
imagen de la derecha se observa una tabla que trabaja a manera de compuerta siendo esto
incorrecto.
c) CONCLUSIONES ~ CAPTACIÓN ACTUAL

 La captación de toma lateral no presenta una estructura para embalsar el
agua, a falta de eso los pobladores de la zona han sacado una especie de
canal natural desde el rio Pichari hasta las rejas de ingreso y en esta zona
han hecho una especie de poza para podes captar el agua necesaria para la
captación, pero debemos de tener en cuenta de no hay como controlar el
ingreso de caudal constante, limitando el correcto funcionamiento de la
captación
 las rejas de ingreso a la captación están totalmente oxidadas y deterioradas,
en la parte inferior han colocado un costal con la intención de que no entre
sedimentos.
 No presenta cerco perimétrico, no presenta un mecanismo de control de
exceso de caudal, presenta una tapa metálica totalmente oxidada que
dificulta su acceso.
 Como se detalló anteriormente esta captación está trabajando
deficientemente, porque depende del ingreso el cual no es constante
 Los muros de la captación están en buen estado no se observa fisuras.
 Esta estructura se encuentra en condiciones de uso adecuadas.
357809
C. DESARENADOR EXISTENTE
Está ubicado a 40m de la captación de toma lateral antigua adaptada, ubicada en las
coordenadas UTM WGS.84 8,616,469 N y 627,233 E, este desarenador actualmente no
tiene ningún tipo de funcionabilidad hidráulica, debido a que caudal que ingresa es
exagerado en cuanto a las dimensiones que posee.
CUADRO N° 27 ESTRUCTURA HIDRÁULICA: DESARENADOR EXISTENTE

CARACTERÍSTICAS DESARENADOR EXISTENTE
DESARENADOR EXISTENTE 627,233 8,616,469 656

a) CONDICIONES HIDRÁULICAS ~ DESARENADOR EXISTENTE

 El desarenador se encuentra totalmente colapsada el agua que ingresa es
demasiada que las dimensiones del desarenador no pueden tratar ese
volumen de agua.
 No se observa la presencia de válvulas de ingreso, salida, purga y limpieza.
 No presenta cerco perimétrico, y al estar cerca de la población podría
ocasionar accidente.
 Como la cantidad de agua que ingresa al desarenador es demasiada este ya
no cumple con su función de precipitar los sedimentos de limos y/o arcillas
además que se han observamos la presencia de restos de vegetación que
están siendo arrastrados por el desarenador.
FOTO N° 88 En esta fotografía se observa el desarenador rebalsado, el ha fallado y colapsado

hidráulicamente.
FOTO N° 89 Desarenador recubierta por malezas y sin cerco perimétrico

357809
b) CONDICIONES ESTRUCTURALES ~ DESARENADOR EXISTENTE
 El desarenador estructuralmente se encuentra totalmente deteriorado debido

a que el agua que rebalsa ha formado una zona humedad y pantanosa
alrededor de la estructura, dicha humedad a hecho que le estructura se
asiente, provocando fisuras en los muros.
FOTO N° 90 Área circundante al desarenador que actualmente esta colapsado, en donde se ha

formado una especie de humedal donde hasta la fecha está cubierta de vegetación.
CONCLUSIONES ~ DESARENADOR EXISTENTE
 El desarenador se encuentra totalmente colapsada el agua que ingresa es

demasiada que las dimensiones del desarenador no pueden tratar ese
volumen de agua.
 Como la cantidad de agua que ingresa al desarenador es demasiada este ya
no cumple con su función de precipitar los sedimentos de limos y/o arcillas
además que se han observamos la presencia de restos de vegetación que
están siendo arrastrados por el desarenador.
 El desarenador estructuralmente se encuentra totalmente deteriorado debido
a que el agua que rebalsa ha formado una zona humedad y pantanosa
alrededor de la estructura, dicha humedad ha hecho que le estructura se
asiente, provocando fisuras en los muros.
D. FILTRO LENTO
El filtro lento se encuentra en las coordenadas 627,685 E, 8,617,252 N, la estructura esta trabajando de
forma inadecuada, debido a que no presenta todos los componentes hidráulicos razón por la cual está
trabajando de una manera forzada.
CUADRO N° 28 ESTRUCTURA HIDRÁULICA: FILTRO LENTO EXISTENTE

CARACTERÍSTICAS FILTRO LENTO EXISTENTE
FILTRO LENTO EXISTENTE 627,685 8,617,252 655

357809
a) CONDICIONES HIDRÁULICAS ~ FILTRO LENTO

 En el ingreso del filtro lento no se observa un vertedero que pueda medir los
caudales de ingreso, además que no hay válvulas tipo compuerta..
 Los materiales del lecho filtrante se encuentran mezclados y en mal estado
además que se observa que en la superficie del espejo se agua hay varios
sedimentos y desechos orgánicos.
 No se observa el sistema de válvulas para poder realizar la operación y
mantenimiento del filtro lento, este solo cuenta con un tubo de PVC NTP ISO
1452 DN: 110mm.
 En términos generales el filtro lento existente está trabajando de manera
regular.
 No presenta cerco perimétrico, lo cual podría generar algún accidente.
FOTO N° 91 Filtro lento de agua potable para la zona de Ccatun Rumi, a la zona de filtro lento
ingresan personas debido a que no tiene su cerco perimétrico.
FOTO N° 92 Filtro lento de agua potable para la zona de Ccatun Rumi, donde se observa que
en el espejo de agua hay presencia de sedimentos y residuos orgánicos.
357809
b) CONDICIONES ESTRUCTURALES ~ FILTRO LENTO

 En términos generales el filtro lento existente posee una estructura en buen
estado, no se observan presencia de grietas ni fallas en la estructura, además
que no se evidencia asentamiento de la estructura.
FOTO N° 93 Filtro lento estructuralmente está en buenas condiciones debido a que no presenta
figuras ni gritas, solo necesita limpieza general.
FOTO N° 94 Los muros internos del Filtro lento se encuentran en condiciones óptimas, no se
observa fisuras ni asentamiento de la estructura.
c) CONCLUSIONES ~ FILTRO LENTO
 En el ingreso del filtro lento no se observa un vertedero que pueda medir los
caudales de ingreso.
 Los materiales del lecho filtrante se encuentran mezclados y en mal estado
además que se observa que en la superficie del espejo se agua hay varios
sedimentos y desechos orgánicos.
 No se observa el sistema de válvulas para poder realizar la operación y
mantenimiento del filtro lento, este solo cuenta con un tubo de PVC NTP ISO
1452 DN: 110mm.
 En términos generales el filtro lento existente está trabajando de manera
regular.
357809
 En términos generales el filtro lento existente posee una estructura en buen

estado, no se observan presencia de grietas ni fallas en la estructura, además
que no se evidencia asentamiento de la estructura.
E. LÍNEA DE CONDUCCIÓN
La tubería de salida inicialmente fue instalada hacia la línea de conducción con tubo de PVC
NTP ISO 1452 DN:110mm, L=450m. Esta línea de conducción al ser de tubería de
alcantarillado y no ser la adecuada los pobladores de la zona colocaron una segunda tubería
paralela a la existente como se muestra en la fotografía anterior, una de tubería PVC NTP
ISO 1452 DN: 110mm de agua.
FOTO N° 95 Actualmente la línea de conducción saliente con una tubería de PVC Ø=4” hacia el
desarenador se encuentra de esta manera expuesta al aire libre, lo cual no es la condición correcta
que debería estar. También vemos una tubería que es de alcantarillado lo que no es factible para
la línea de conducción pues que con una fuerte presión podría colapsar cierta tubería.
FOTO N° 96 Ambas tuberías actualmente se encuentran totalmente expuestas y presentan

fisuras por donde se filtra el agua formando zonas inundadas.
357809
FOTO N° 97 La línea de conducción existente está en deterioro, debido a que está expuesta al
medio ambiente y se recomienda no utilizar con el nuevo proyecto.
F. RESERVORIO.
El reservorio de Ccatun Rumi fue construido el año 2005 por los pobladores con apoyo técnico
de la Municipalidad Distrital de Pichari, está ubicada en las coordenadas 627,240E,
8,616,397N a 1.0 km. de la toma de agua y a aproximadamente 1.50 km. del Centro Poblado
de Ccatun Rumi.
CUADRO N° 29 ESTRUCTURA HIDRAULICA: RESERVORIO

EXISTENTE
CARACTERISTICAS RESERVORIO EXISTENTE
RESERVORIO EXISTENTE 627,240 8,616,397 608

a) CONDICIONES HIDRÁULICAS ~ RESERVORIO EXISTENTE CCATUN RUM
 La caja del reservorio mide de largo 8.80x4.30x1.20 m con una capacidad de

almacenaje de 18 m3, tiene una tapa de metal de 0.75 x 0.75 m2 la misma
que se encuentra operable, pero presenta restos de óxidos. El reservorio no
cuenta con hipo clorador.
 Para diagnosticar la calidad de agua se solicitó el resultado del análisis anual
que realizan los establecimientos de salud al agua, pero el puesto de salud
de Ccatun Rumi no contaba con dichos resultados, sin embargo, basta
observar el color y el barro presente en la captación para darnos cuenta que
no es apta para el consumo humano
 La caja de válvula del reservorio mide 1.35 x 1.35 m2 cuenta con tapa
metálica de 0.70 x 0.70 cuenta con una línea de aducción de 4” y una llave
de regulación. Se puede observar que existe filtración en la unión de la línea
de aducción a la llave, hecho que genera acumulación de agua al interior de
la caja de válvula, también está lleno de lodo.
 No presenta válvula flotadora para regular el ingreso de agua al reservorio,
según lo manifestado por los pobladores de la zona este reservorio se
rebalsa, razón por la cual todos sus alrededores están humedecidos
357809
FOTO N° 98 En la imagen se observa una válvula de control que regula el caudal que ingresa al
reservorio, esta tubería está mal dispuesta por se encuentra fuera de la caseta de válvulas
haciéndola susceptible a que cualquier persona la manipule.
FOTO N° 99 En la imagen se observa la caseta de válvulas del reservorio existente que abastece
al Centro Poblado de Ccatun Rumi en la cual todas las válvulas se encuentran deterioradas
además de encontrarse con presencia de lodos y humedad.
b) CONDICIONES ESTRUCTURALES ~ RESERVORIO EXISTENTE CCATUN RUMI
 La cimentación del reservorio existente es mediante una losa de cimentación

dicha losa se encuentra deteriorada, se evidencia fisura y asentamiento de la
losa
 Los muros del reservorio se encuentran son fisuras en las uniones muro losa
superior.
 En términos generales el reservorio existente se encuentra deteriorado
estructuralmente.
357809
FOTO N° 100 En la imagen se observa como una tubería de PVC NTP ISO 1452 DN:110mm está
inundando el área colindante al reservorio lo cual perjudica la cimentación del reservorio.
c) CONCLUSIONES ~ RESERVORIO EXISTENTE CCATUN RUMI

 La caja del reservorio mide de largo 8.80x4.30x1.20 m con una capacidad de
almacenaje de 18 m3, tiene una tapa de metal de 0.75 x 0.75 m2 la misma
que se encuentra operable, pero presenta restos de óxidos. El reservorio no
cuenta con hipo clorador.
 La caja de válvula del reservorio mide 1.35 x 1.35 m cuenta con tapa metálica
de 0.70 x 0.70 cuenta con una línea de aducción de 4” y una llave de
regulación. Se puede observar que existe filtración en la unión de la línea de
aducción a la llave, hecho que genera acumulación de agua al interior de la
caja de válvula, también está lleno de lodo.
 No presenta válvula flotadora para regular el ingreso de agua al reservorio,
según lo manifestado por los pobladores de la zona este reservorio se
rebalsa, razón por la cual todos sus alrededores están humedecidos
 La cimentación del reservorio existente es mediante una losa de cimentación
dicha losa se encuentra deteriorada, se evidencia fisura y asentamiento de la
losa
357809
DESCRIPCIÓN DE LA SEGUNDA ETAPA ~ SISTEMA DE AGUA POTABLE EXISTENTE CCATUN

RUMI.
Como se detalló anteriormente la línea de aducción y redes de distribución existentes de Ccatun rumi se
empalma a la red de agua de Pichari capital a la altura del cementerio antiguo de Pichari, en la intersección
de Av. La Cultura y Av. Ejército.
En el punto de empalme existen 2 válvulas de compuerta( ambas de DN 200mm), una de ellas se ha
colocado para cerrar el pase del agua que viene del reservorio existente Ccatun Rumi, mientras que la
otra válvula regula el pase de agua que viene mediante una tubería PVC NTP ISO 1452 DN: 110mm desde
la PTAP de Pichari capital.
FOTO N° 101 En la imagen se detalla el punto donde se conecta el sistema anterior de agua
existente del Centro Poblado de Ccatun Rumi, con la nueva línea de aducción que vienes desde
la Planta de Tratamiento de Agua Potable.
Como se detalló anteriormente todos los componentes del sistema de abastecimiento de agua potable del
Centro Poblado de Ccatun Rumi, que pertenecen a la primera etapa, no serán utilizados debido
fundamentalmente a que la Planta de Tratamiento de Agua Potable de Pichari capital abastece un agua
de mejor calidad y cantidad.
357809
DESCRIPCIÓN Y EVALUACIÓN DE LA SITUACIÓN ACTUAL DE LOS SECTORES QUE NO POSEEN

EL SERVICIO DE AGUA POTABLE ~ EXPANSIÓN URBANA
Sistema de Agua Potable Existente

SITUACIÓN DE AGUA POTABLE – SECTORES QUE NO POSEEN EL SERVICIO DE AGUA POTABLE
(SECTOR 03 ~ EXPANSIÓN URBANA)
Prolongación sr. santos Laura, asociación Muyurina, Asociación Chaval, Asociación vivienda Florida y
Asociación los Mecánicos no cuenta con sistema de agua potable ni con agua entubada, todas estas
asociaciones almacenan agua para su uso diario ya sea comprando los vecinos cercanos o de cisternas.
A. SECTOR MIRADOR
El Sector Mirador presenta un improvisado y provisional sistema de agua potable que se
detalla a continuación
a) CAPTACIÓN SUPERFICIAL DE TOMA LATERAL EXISTENTE

La capitación está ubicada en el pasaje Santa Rosa en el sector Mirador en las
coordenadas 8,616, 279.23 N, 628, 472.43 E, el cual fue construido e instalado por los
mismos comuneros del sector mirador en el año 2018 que carece de un cerco
perimétrico adecuado, desarenador y no está en condición adecuadas para el
consumo humano.
CUADRO N° 30 ESTRUCTURA HIDRAULICA: CAPTACIÓN

EXISTENTE
CAPTACIÓN EXISTENTE 8,616,279.23 628,472.43 660.899

FOTO N° 102 Los pobladores del Sector El Mirador poseen un ojo de agua en cual posee un
caudal pequeño pero constante, el cual han adaptado una tubería PVC NTP 339.002 DN:1” la cual
conduce el agua de la captación improvisada al reservorio que se han construido.
357809
b) LÍNEA DE CONDUCCIÓN
La línea de conducción existente no se encuentra en condiciones adecuadas, conduce
a través de la tubería PVC NTP 339.002 DN:1”, posee una longitud aproximada de
50m esta tubería se coloco en el año 2008, la improvisada línea de conducción está
enterrada una altura de 0.20m, básicamente para que no este al aire libre.
FOTO N° 103 En la imagen se observan las calles del Sector El Mirador donde pasa la línea de
conducción con una tubería PVC NTP 339.002 DN:1”.
FOTO N° 104 En la imagen se observan la línea de conducción con una tubería PVC NTP 339.002
DN:1” en la zanja antes de ser enterrada como se observa está a una altura casi superficial.
357809
FOTO N° 105 Descarga de agua entuba al reservorio con una tubería PVC NTP 339.002 DN:1”.
c) RESERVORIO
El reservorio está ubicado en el Jr. Los olivos del sector Mirador, en las coordenadas
628,426.61 E, 8,616,262.94 N, con capacidad de 14.00m3 aproximadamente, el cual
fue construida por los comuneros del sector, con la finalidad de consumir agua de
manera permanente. Pero el reservorio no cuenta condiciones adecuadas porque
carece de una tapa, el cual corre un riesgo para el consumo humano.
CUADRO N° 31 ESTRUCTURA HIDRAULICA: RESERVORIO

CARACTERISTICAS RESERVORIO EXISTENTE
RESERVORIO EXISTENTE 8,616,262.94 628,426.61 660.899

FOTO N° 106 Reservorio del sector Mirador, el cual carece de una tapa y de una instalación adecuada de
la descarga de la línea de conducción.
d) LÍNEA DE ADUCCIÓN
357809
La línea de aducción conduce a través de tubería PVC NTP 339.002 DN:1” en una
longitud aproximada de 30 m, cuenta con una válvula de control de 1” la cual segura
el paso de agua hacia todo es sector.
FOTO N° 107 Válvulas de control de 1” de diámetro y una válvula de control de ½” de

diámetro.
FOTO N° 108 Línea de aducción del sector de Mirador, con una tubería de 25 mm de
diámetro, el cual está expuesta al medio ambiente.
357809
e) REDES DE DISTRIBUCIÓN
Las redes de distribución del Sector El Mirador son todas de tubería PVC NTO 339.002
DN: 1” y se encuentran expuestas en todo su recorrido esto las hace susceptible a
rupturas, además que las tuberías han sido instaladas por dentro de los predios de
otros propietarios.
FOTO N° 109 Las redes de distribución del Sector El Mirador con una tubería de 1” de diámetro.
357809
B. ASOCIACIÓN SOL NACIENTE

Para la Asociación Sol Naciente se instaló tres medidores en la Av. La Cultura, al frente del
gras Roca en las coordenadas UTM WGS-84: 628422 E, 8615117 N, de una tubería de ¾” de
diámetro a tubería de ½” de diámetro, el cual fue instalada por los comuneros de la asociación
en coordinación con la municipalidad de Pichari, el cual conduce a toda la asociación, también
para abastecer a una parte de la asociación se instaló agua entubada del riachuelo la cascada
con una tubería de ½” diámetro.
FOTO N° 110 Los tres medidores para la asociación Sol Naciente, adoptada de una tubería de ¾”
de diámetro a una tubería de ½” de diámetro.
a) MEDIDORES PARA LA ASOCIACIÓN SOL NACIENTE

Para la Asociación Sol Naciente se determinó que existe tres medidores de agua que
abastecen a las viviendas existentes de la zona
CUADRO N° 32 MEDIDOR 01: AV. LA CULTURA, FRENTE DEL
GRASS ROCA.
CARACTERISTICAS MEDIDOR EXISTENTE
MEDIDOR EXISTENTE 8,615,113 628,418 582

FOTO N° 111 El medidor N°1, el cual abastece a la Asociación Sol Naciente, conduce con una
tubería de ½” de diámetro.
357809

GRASS ROCA.


GRASS ROCA.

357809
b) LÍNEA DE ADUCCIÓN
La línea de aducción comienza del frente del gras roca y pasa hasta la última cuadra
de la AV. La cultura, el cual pasa del segundo y el tercero medidor y del primer medidor
cruza hasta el ante penúltima calle de la Asociación Sol Naciente.
FOTO N° 114 La línea de aducción desde los medidores segundo y el tercero hasta la Asociación
Sol Naciente con una tubería de ½” de diámetro.
357809
FOTO N° 115 Situación actual de la línea de aducción en la Av. La cultura, el cual está expuesta
al medio ambiente.
FOTO N° 116 La tubería que cruza de la Av. La cultura hasta el ante penúltima calle de la
asociación.
FOTO N° 117 La tubería que hasta el grifo el VRAEM del cercado de la Asociación Sol Naciente.
357809
FOTO N° 118 La tubería del agua entubada desde el sector cascada con diámetro de ½” que
abastece a una parte de la asociación.
FOTO N° 119 Redes de la Asociación Sol Naciente con una tubería de ½”.
c) REDES DE DISTRIBUCIÓN Y CONEXIONES DOMICILIARES

Las redes de distribución y las conexiones domiciliarias en la Asociación Sol Naciente
han sido realizadas por los mismos pobladores de la zona sin ningún tipo de asistencia
técnica.
357809
FOTO N° 120 Las redes de distribución y conexiones domiciliares en la Asociación Sol Naciente
están en pésimas condiciones
FOTO N° 121 Los conexones intradomiciliarios de la Asociación Sol Naciente no están

correctamente instalados y presenta varias deficiencias.
FOTO N° 122 En la asociación no cuentan con sistema de alcantarillas por el agua residual lo
descargan al riachuelo cercano.
C. ASOCIACIÓN BETHEL
Para la Asociación Bethel se instaló un medidor entre la Av. Aviación y Av. 9 de diciembre en
las coordenadas UTM WGS-84: 627,892 E, 8,615,044 N, el cual fue instalada de una tubería
357809
matriz de PVC NTP 339.002 DN: 1”, por los mismos pobladores en coordinación con la
Municipalidad Distrital de Pichari.
CUADRO N° 35 MEDIDOR: AV. AVIACIÓN Y AV. 9 DE DICIEMBRE


FOTO N° 123 El medidor de la asociación Bethel, del cual sale una tubería de1” de diámetro.
FOTO N° 124 El medidor de la asociación Bethel, el cual carece de una tapa y está dispuesto a
cualquier riego.
357809
FOTO N° 125 Las redes de distribución con una tubería de 1” de diámetro de la asociación Bethel
FOTO N° 126 Las piletas en las casas están en estas condiciones, y no hay el desfogue de agua,
debido a que la asociación no cuenta con sistema de alcantarillas
357809
FOTO N° 127 Desfogue de agua por las cunetas, debido a que no cuentan con sistema de
alcantarillas
D. ASOCIACIÓN NUEVA LUZ

Para la Asociación Nueva Luz se instaló un medidor entre la Av. Aviación y Av. Micaela
Bastidas en las coordenadas UTM WGS-84: 628,013 E, 8,615,001 N, el cual fue instalada por
de una tubería matriz de 1” de diámetro, por los mismos comuneros de la asociación en
coordinación con la Municipalidad Distrital de Pichari, de igual manera las redes de distribución
fueron instaladas por los comuneros con una tubería de 1” de diámetro, el cual conduce a toda
la asociación.
CUADRO N° 36 MEDIDOR: AV. AVIACIÓN Y AV. MICAELA

BASTIDAS

FOTO N° 128 Medidor de la Asociación Nueva Luz, el cual está dispuesta a cualquier riego,
debido a que no posee una tapa.
357809
FOTO N° 129 Las redes de distribución en la asociación Nueva Luz con una tubería de 1” de
diámetro, el cual están expuesta al medio ambiente.
FOTO N° 130 La vía que las redes de distribución de la asociación Nueva Luz
357809
FOTO N° 131 Las redes de distribución de la asociación Nueva Luz

E. ASOCIACIÓN JERUSALÉN
Para la Asociación Jerusalén se instaló un medidor entre la Av. Qusca y calle S/N en las
coordenadas UTM WGS-84: 628179 E, 8615034 N, el cual fue instalada de una tubería matriz
de 1” de diámetro, por los comuneros de la asociación en coordinación con la municipalidad
distrital de Pichari, y de igual manera fueron instaladas por los comuneros las redes de
distribución con una tubería de 1” de diámetro, el cual conduce a toda la asociación.
CUADRO N° 37 MEDIDOR: AV. QUSCA Y CALLE S/N


357809
FOTO N° 132 Las vías por donde pasan las redes de distribución de la Asociación Jerusalén,
todas las redes de distribución son de PVC NTP 339.002 DN: 1”
FOTO N° 133 Las conexiones domiciliares presentes en la Asociación Jerusalén no tienen un

orden adecuado, incluir varios de ellos pasan los lotes de otros propietarios.
FOTO N° 134 La mayoría de las conexiones intradomiciliarias de la Asociación Jerusalén han sido
realizadas sin asistencia técnica.
357809
FOTO N° 135 Antes en la Asociación Jerusalén utilizaban las piletas públicas instaladas por la
Municipalidad Distrital de Pichari, la actualidad estas están en desuso
FOTO N° 136 Las redes de distribución en la asociación Jerusalén con una tubería de 1” de
diámetro.
F. ASOCIACIÓN LAS PALMERAS
Para la Asociación Palmeras se instaló un medidor entre la Av. Qusca y Calle S/N en las
coordenadas UTM WGS-84: 628,194 E, 8615,036 N de una tubería matriz de Ø =1”, el cual
fue instalada por los comuneros de la asociación en coordinación con la municipalidad distrital
de Pichari, igual manera las redes de distribución fueron instaladas por los comuneros con una
tubería de Ø =1”, el cual conduce a toda la asociación las palmeras.
CUADRO N° 38 MEDIDOR: AV. QUSCA Y CALLE S/N


357809
FOTO N° 137 El medidor de la asociación las Palmeras, el cual esta se encuentra en estas
condiciones, también presenta fugas de agua, el cual afecta a los comuneros de la asociación las
palmeras.
FOTO N° 138 La vía por donde pasa las redes de distribución de la asociación las palmeras.
357809
FOTO N° 139 Las conexiones domiciliaras inadecuadas instaladas a criterio de los comuneros de
la asociación.
FOTO N° 140 Las redes de distribución en la asociación las palmeras con una tubería de 1” de
diámetro.
357809
1.3.2 SISTEMA DE ALCANTARILLADO SANITARIO
El sistema existente de alcantarillado fue ejecutado en el 2007 por la municipalidad distrital de Pichari
con dinero proveniente del Canon gasífero. Este sistema inicialmente se instaló en el casco urbano de
la capital y progresivamente fue instalado en algunas zonas aledañas a la capital, así como en el CP.
Ccatun rumi y Pichari baja.
Se realizo la evaluación del sistema existente, identificando el estado de los buzones e identificando el
funcionamiento actual de los colectores.
Las identifico a las redes de alcantarillado en 5 zonas de descarga, siendo estas:
SECTOR-CASCO URBANO: Actualmente descarga a la PTAR (tanque Imhoff más lagunas) en la zona
de maestranza.
SECTOR2-JORGE CHÁVEZ: descarga ala PTAR (tanque séptico más laguna) ubicada en la zona
maestranza
SECTOR3-PICHARI BAJA: descarga ala PTAR (laguna primaria y secundaria) ubicada en la zona de
ladrilleros.
SECTOR 4-CCATUN RUMI: Esta zona descarga directamente al rio Apurímac.
SECTOR 5-UNIÓN AMÉRICA: Esta zona descarga ala PTAR (tanque séptico) ubicada en la misma
zona.
A continuación, se presenta la sectorización existente de la red de alcantarillado, en base al punto que

descargan actualmente:
ESTUDIO DE CALIBRACIÓN DE LA RED DE ALCANTARILLADO DEL PROYECTO: “MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE Y ALCANTARILLADO SANITARIO, EN LOS SECTORES MARGINALES DE PICHARI CAPITAL, DISTRITO DE
PICHARI-LA CONVENCIÓN-CUSCO”, CON CÓDIGO SNIP Nº 357809
IMAGEN Nº 1. SECTORES DEL SISTEMA EXISTENTE DE ALCANTARILLADO SANITARIO
SECTOR 5
SECTOR 4
SECTOR 1
SECTOR 3
SECTOR 2
ESTUDIO DE CALIBRACIÓN DE LA RED DE ALCANTARILLADO DEL PROYECTO: “MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE Y
ALCANTARILLADO SANITARIO, EN LOS SECTORES MARGINALES DE PICHARI CAPITAL, DISTRITO DE PICHARI-LA CONVENCIÓN-CUSCO”, CON CÓDIGO
SNIP Nº 357809
1.1 EVALUACIÓN DE COLECTORES
COLECTORES PRIMARIOS
Se identifico 8 colectores primarios en el casco urbano y sectores aledaños de Pichari capital en
donde cuentan con red de alcantarillado, estos transportan un considerable caudal, recibiendo
aporte de una determinada área de drenaje. Los colectores primarios se muestran en el siguiente
plano:
IMAGEN Nº 2. PLANO DE ALCANTARILLADO SANITARIO EXISTENTE

Considerando el año actual 2018, se describen los colectores primarios de la ciudad de Pichari capital:
COLECTOR PRIMARIO AV. SAN PEDRO
Este colector tiene una antigüedad de 6 años, es de PVC-SN 2 de diámetro nominal de 250mm en su tramo
final y buzones de inspección tipo 1 en su recorrido. La vía en la cual está instalada es menor de 20 m
estando el colector en medio de la calzada.
COLECTOR PRIMARIO AV. SANTA ROSA
Este colector tiene una antigüedad de 6 años, es de PVC-SN 2 de diámetro nominal de 200mm y buzones
de inspección tipo 1 en su recorrido. La vía en la cual está instalada es menor de 20 m estando el colector
en medio de la calzada.
COLECTOR PRIMARIO AV. ARRIBA PERÚ
Este colector tiene una antigüedad de 11 años, es de PVC-SN 2 de diámetro nominal de 200mm en su
tramo final y buzones de inspección tipo 1 en su recorrido. La vía en la cual está instalada esta pavimentada
y es menor de 20 m estando el colector en medio de la calzada.
COLECTOR PRIMARIO AV. ANDRÉS AVELINO CÁCERES
Este colector tiene una antigüedad de 11 años, es de PVC-SN 2 de diámetro nominal de 250mm y presenta
buzones de inspección tipo 1 en su recorrido. La vía en la cual está instalada es pavimentada y de ancho
menor a 20 m, estando el colector en medio de la calzada.
COLECTOR PRIMARIO AV. CESAR VALLEJO
menor a 20, estando el colector en medio de la calzada.
COLECTOR PRIMARIO AV. PROGRESO
menor a 20 m, estando el colector en medio de la calzada.
COLECTOR PRIMARIO AV EJERCITO
Este colector tiene una antigüedad de 4 años, es de PVC-SN 2 de diámetro nominal de 250mm en su tramo
final y buzones de inspección tipo 1 en su recorrido. La vía en la cual está instalada no es pavimentada y
es mayor de 20 m, estando el colector al lado izquierdo en el sentido sur a norte de la doble vía.
COLECTOR PRIMARIO AV PASANCATO
buzones de inspección tipo 1 en su recorrido. La vía en la cual está instalada no es pavimentada y tiene un
ancho menor de 20 m, presenta colectores a cada lado del drenaje fluvial que pasa por el medio de la vía
AFORO EN COLECTORES PRIMARIOS

Del Estudio de calibración, el consultor realizo aforos en los colectores primarios de la red existente,
obteniendo caudales en diferentes horas de aporte.
IMAGEN Nº 3. A continuación, se muestra aforo del colector
primario Andrés Avelino Cáceres:
CUADRO Nº 1. Muestra los resultados Obteniendo los siguientes

resultados:
BZ-143# Av. A Avelino Caceres (08/11/18)
AFORO 1 (Bz-143#)
Velocidad caudal prom.
Hora tirante (cm)
Prom. (m/s) (L/seg)
6:00am 7.8 0.602 8.667
7:00am 8.5 0.619 9.444
8:00am 7.2 0.604 7.038
9:00am 6.1 0.509 6.459
10:00am 5.9 0.478 5.960
11:00am 6.1 0.476 6.236
12:00pm 6.4 0.479 7.491
1:00pm 7.6 0.576 8.754
2:00pm 7.8 0.586 8.311
3:00pm 6.1 0.501 7.535
4:00pm 5.9 0.473 6.679
5:00pm 6.2 0.523 7.892 Cuadro de resumen Aforo 1
6:00pm 9.1 0.614 9.833 Material Q promedio Q max horario Q min horario
7:00pm 8.8 0.561 8.857 PVC 7.802 9.833 5.960
8:00pm 8.0 0.559 8.129
9:00pm 6.5 0.600 7.547
PROMEDIO 6.3 0.521 7.802
CUADRO Nº 2. Una vez hallado los caudales, el consultor procedió a

obtener el “n” de Manning del año actual (2018), el cual se muestra a
continuación:
OBTENCIÓN DEL “N” DE MANNING CON EL SOFTWARE DE HCANALES DEL

AFORO 1 (PARA TIRANTE MAX=9.1 CM)
IMAGEN Nº 4. Obtención de “n” de Manning.
De la misma manera se procedió para los demás colectores primarios de la ciudad de

Pichari.
El funcionamiento hidráulico de los colectores existentes se realizará en la descripción de los resultados

de la simulación hidráulica para el año actual.
Las características físicas de los colectores se detallarán en el diagnóstico de buzones, debido a que, al
ingresar a estos, se observó los colectores de llegada y salida.
4.2 EVALUACIÓN DE BUZONES
Se realizo la inspección de los buzones, ingresando a estos y diagnosticando su estado actual, estructural
e hidráulico, así como el estado de la tapa sanitaria y de los colectores de llegada y salida.
Se realizo el diagnostico de todos los buzones, describiéndolos uno por uno; a continuación, se presenta
el diagnostico de algunos buzones del sector 1 y 5(Para mayor detalle ver la Memoria de cálculo de
alcantarillado):
 El Bz-234# se encuentra ubicado en el Sector Maravilla en el cruce del Jr. Pichari y Jr. Cesar Vallejo, se
observó lo siguiente:
 Presenta tapa sanitaria y marco de Fierro fundido en estado conservado.

 Estructuralmente se encuentra conservado, no observándose el acero estructural, además de
no presentar grietas ni fisuras.
 Hidráulicamente se puede visualizar que el buzón se encuentra saturada por gran cantidad de
agua residual con presencia de material inorgánica (bolsas. Telas, etc.)
 El buzón presenta 2 tuberías de ingreso (una de ellas es el conector ¨C-173¨ el cual tiene un
DN=200,0 mm, el segundo es el conector ¨C-489¨ con un DN=250,0 mm) y 2 de salida (una de
ellas es el colector ¨C-256¨ el cual tiene un DN=200,0 mm, el segundo es el colector ¨C-456¨ con
un DN=250,0 mm).
 No se observa la media caña debido a que presenta carga hidráulica de agua residual con alta
presencia de material inorgánico (Plásticos, telas, etc.)
RECOMENDACIÓN
 Se recomienda la demolición del buzón y la construcción de una nueva estructura con las
dimensiones adecuadas y materiales de calidad, respetando las especificaciones técnicas del
expediente. Previa verificación mediante simulación hidráulica del sistema existente, si el
colector de salida no cumple con los parámetros hidráulicos adecuados (según Reglamento
nacional de edificaciones), principalmente si su fuerza tractiva no es mayor a 1 Pa.
 Se recomienda tapar uno de los orificios de salida (para que sirva de arranque de dicho tramo)
con una mezcla de concreto simple con aditivo impermeabilizante y así solamente exista una
salida para el buzón en mención y el flujo pueda discurrir normalmente.
 Se recomienda que la Entidad encargada de la administración de agua potable y alcantarillado
(SEDAPI) realicen campañas de educación sanitaria sobre los correctos usos del sistema de
desagüe, así como posteriores sanciones a quienes sigan incumpliendo con el arrojo de
materiales inorgánicos al sistema de alcantarillado.
IMAGEN Nº 5.
 El Bz-235# se encuentra ubicado en el Sector Maravilla en el cruce del Jr. Cesar Vallejo y Jr. Libertad, se
observó lo siguiente:
 Presenta tapa sanitaria y marco de Fierro fundido en estado conservado.

 Estructuralmente se encuentra conservado, no observándose el acero estructural, además de no
presentar grietas ni fisuras.
 Hidráulicamente presenta un flujo uniforme de agua residual, observándose la media caña, además
en la salida presenta una relación tirante/diámetro del 50% en horas de bajo aporte (hora que se
realizó la inspección).
 El buzón presenta 2 tuberías de ingreso (una de ellas es el conector ¨C-219¨ el cual tiene un DN=200,0
mm, el segundo es el conector ¨C-502¨ con un DN=250,0 mm) y 1 de salida (es el colector ¨C-489¨ el
cual tiene un DN=250,0 mm), lo cual genera que se tenga una salida uniforme del flujo.
 Se observa que la media caña fue diseñada con la geometría errónea con respecto a la dirección de
colector de salida, lo cual puede ocasionar turbulencias en horas de máximo aporte.
IMAGEN Nº 1.
RECOMENDACIÓN
 Debido a que se encuentra en estado conservado se recomienda se mantenga en la situación con

proyecto.
EXPEDIENTE TÉCNICO: “MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE Y ALCANTARILLADO SANITARIO, EN LOS SECTORES MARGINALES DE PICHARI CAPITAL, DISTRITO DE
PICHARI - LA CONVENCIÓN – CUSCO SNIP-357809
CUADRO Nº 1. RESUMEN DEL DIAGNOSTICO DE LOS BUZONES DEL SECTOR 1 Y 5
Requiere la
Requiere que la Entidad Requiere verificar m ediante
dem olición del Requiere tapar uno de Requiere
encargada de la s im ulación hidráulica del
buzón y la los orificios de s alida dis eñar la m edia
adm inis tración de agua s is tem a exis tente, s i el Requiere
Requiere la cons trucción de (para que s irva de Requiere realizar caña con una
potable y alcantarillado colector de s alida cum ple con Requiere ins talar un
Nº DE ins talación de una nueva arranque de dicho el pulido de loza de geom etría
(SEDAPI) realicen cam pañas los parám etros hidráulicos rem plazar en dis pos itivo
BUZON una nueva tapa es tructura con las tram o) con una m ezcla la m edia caña con adecuada con
de educación s anitaria s obre adecuados (s egún colector de caída
(Precedido s anitaria de dim ens iones de concreto s im ple con un m aterial dirección al
los correctos us os del Reglam ento nacional de exis tente por que es te al
con concreto adecuadas y aditivo im perm eabilizante colector de
s is tem a de des agüe, as í edificaciones ), principalm ente uno de m ayor m is m o nivel
s im bolo arm ado con m ateriales de im perm eabilizante y as í res is tente, con ello s alida para
com o pos teriores s anciones que s u fuerza tractiva s ea capacidad que el
#) m arco de fierro calidad, s olam ente exis ta una s e facilitara la evitar las
a quienes s igan m ayor a 1 Pa; cas o contrario hidráulica. colector de
fundido. res petando las s alida para el buzón en circulación de flujo. turbulencias en
incum pliendo con el arrojo de s e debe recom endar s alida.
es pecificaciones m ención y el flujo pueda las horas de
m ateriales inorgánicos al profundizar el buzón de
técnicas del dis currir norm alm ente. m áxim o aporte.
s is tem a de alcantarillado. llegada.
expediente.
11 Buenas condiciones
12 X
13 X X
17 X
18 X X
20 X
22 X X
23 X
26 X X
27 X
29 X X
30 X
31 X X
33 X
35 X
36 X
37 X X
42 X
44 X X X X
47 X X X
48 X X X
49 X X X X
50 X X X
Requiere la
expediente.
56 X
57 X X X
58 X X
59 X
62 X X
65 X
66 X X
67 X
69 X
70 X
72 X
74 X X
76 X X X
77 X
80 X X X
83 X
84 X
85 X X X
86 X X X
87 X
89 X X
91 X
94 X X
95 X
97 X X X
98 X X
99 X X
Requiere la
expediente.

104 X X
107 X X
109 X
111 X
112 X
116 X
117 X
120 X
122 X X X
124 X X X
127 X X X
129 En contruccion
135 X
137 X
139 X X X X
141 X
142 X
143 X X
144 X X
147 X
148 X
149 X
150 X X X
151 X
152 X X X
155 X
156 X
157 X X
158
159 Buenas condiciones X
Requiere la
expediente.
162 X
166 X X
170 X X X
171 X X
173 X X
174 X
177 X
180 X X X
183
184 X X
185 X
191 X
CUADRO Nº 1. RESUMEN DEL DIAGNOSTICO DE LOS BUZONES DE LOS SECTORES 2,3,4

Requiere la
dem olición del Requiere tapar uno de
buzón y la los orificios de s alida Requiere dis eñar
adm inis tración de agua s is tem a exis tente, s i el
cons trucción de (para que s irva de Requiere la m edia caña con
Nº DE potable y alcantarillado colector de s alida cum ple con
una nueva arranque de dicho rem plazar una geom etría
BUZON (SEDAPI) realicen cam pañas los parám etros hidráulicos
Requiere la ins talación de es tructura con las tram o) con una m ezcla en colector adecuada con
de educación s anitaria s obre adecuados (s egún
(Precedido una nueva tapa s anitaria dim ens iones de concreto s im ple con exis tente dirección al
los correctos us os del Reglam ento nacional de
con de concreto arm ado con adecuadas y aditivo por uno de colector de s alida
s is tem a de des agüe, as í edificaciones ), principalm ente
m arco de fierro fundido. m ateriales de im perm eabilizante y as í m ayor para evitar las
simbolo com o pos teriores s anciones que s u fuerza tractiva s ea
calidad, res petando s olam ente exis ta una capacidad turbulencias en
$) a quienes s igan m ayor a 1 Pa; cas o contrario
las s alida para el buzón en hidráulica. las horas de
incum pliendo con el arrojo de s e debe recom endar
es pecificaciones m ención y el flujo pueda m áxim o aporte.
técnicas del dis currir norm alm ente.
expediente.
1 X
2
3
5
6 X
7
8 X
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28 X X
29
30 X
31 X
32
33
34 X
35
36
38
39
40 X X
41 X X X
42 X
43 X X
44 X
45 X X X
46 X X X
47
48 X
49
50 X
Requiere la
dem olición del Requiere tapar uno de
buzón y la los orificios de s alida Requiere dis eñar
adm inis tración de agua s is tem a exis tente, s i el
cons trucción de (para que s irva de Requiere la m edia caña con
Nº DE potable y alcantarillado colector de s alida cum ple con
una nueva arranque de dicho rem plazar una geom etría
BUZON (SEDAPI) realicen cam pañas los parám etros hidráulicos
Requiere la ins talación de es tructura con las tram o) con una m ezcla en colector adecuada con
de educación s anitaria s obre adecuados (s egún
(Precedido una nueva tapa s anitaria dim ens iones de concreto s im ple con exis tente dirección al
los correctos us os del Reglam ento nacional de
con de concreto arm ado con adecuadas y aditivo por uno de colector de s alida
s is tem a de des agüe, as í edificaciones ), principalm ente
m arco de fierro fundido. m ateriales de im perm eabilizante y as í m ayor para evitar las
simbolo com o pos teriores s anciones que s u fuerza tractiva s ea
calidad, res petando s olam ente exis ta una capacidad turbulencias en
$) a quienes s igan m ayor a 1 Pa; cas o contrario
las s alida para el buzón en hidráulica. las horas de
incum pliendo con el arrojo de s e debe recom endar
es pecificaciones m ención y el flujo pueda m áxim o aporte.
técnicas del dis currir norm alm ente.
expediente.
51
52 X
59
60
61 X
62
63 X X X X X
64
65 X X
66
67 X X
69
70 X
71
72
73
74
75 X
76 X
77
78 X
79
80
81
82 X
83
84
85
86
88
89 X X X
90
92 X
93
94 X
96 X
97 X
98
99
100
101 X
102 X
104
105 X
106
TOTAL 4 2 15 21 2 1 6
1.3.3 PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES
Actualmente Pichari capital y zonas aledañas cuenta con 4 Plantas de tratamiento de agua residual
(PTAR), los cuales pertenecen a los siguientes sectores:
 Pichari capital
 Jorge Chávez
 Pichari Baja
 Unión América
Cada uno de estas plantas de tratamiento de agua residual (PTAR) se encuentran en una situación
de funcionamiento hidráulico y estructural pésima.
A continuación, se presenta la ubicación de las PTAR en imagen satelital, así como sus áreas de
influencia (viviendas que aportan agua residual a su respectiva PTAR)
UBICACIÓN Y ÁREAS DE INFLUENCIA DE LAS PTAR EXISTENTES

2.1.1 PTAR EXISTENTE EN PICHARI CAPITAL

Planta de tratamiento de aguas residuales- PTAR se sitúa en el margen derecho
del rio Apurímac, al costado del taller de maestranza-MDP, ubicado en las
siguientes coordenadas UTM WGS84 627109.6 E , 8614597.4 N, fue construida
el año 2007 por la Municipalidad Distrital de Pichari, cuenta con los siguientes
componentes: cámara de rejas, dos unidades de desarenador como pre
tratamientos, además de tratamiento primario mediante tanque Imhoff(cuenta con
01 lecho de secado inoperativo), secundario y terciario mediante lagunas de
estabilización. El tanque Imhoff cumple la función de remoción de sólidos
suspendidos, la primera unidad del tanque Imhoff descarga los afluentes a las
lagunas de estabilización secundarias y terciarias que están revestidas de
concreto, las cuales descargan su efluente al rio Apurímac, mientras la segunda
unidad del tanque Imhoff descarga a la laguna de estabilización secundaria
revestida de arcilla, después del proceso descarga a la laguna de tratamiento
terciaria que también es revestida de arcilla y posterior descarga al rio Apurímac.
Dentro del PTAR de Pichari capital se encuentra una planta de tratamiento del
sector de Jorge Chávez, el cual cuenta con una cámara de rejas como pre
tratamiento y tanque séptico como tratamiento primario, el cual descarga el
afluente a la laguna terciaria del PTAR de Pichari capital, también cuenta con lecho
de secado el cual se encuentra inoperativo.
Los componentes de la planta de tratamiento de Pichari capital se detallan según
el siguiente esquema:
IMAGEN Nº1. Imagen satelital del (PTAR) existente de Pichari capital y el

flujo de funcionamiento actual de la planta de tratamiento.
LAGUNA
REVESTIDAS
DE CONCRETO
TANQUE
IMHOFF CAMARA
DE REJAS
DESARENADOR
A) CAMARA DE REJAS
La cámara de rejas se sitúa al costado del taller de maestranza-MDP en las
coordenadas UTM WGS84: 627109.6 E, 8614597.4 N, el cual está constituido por dos
canales paralelas y presenta una reja de llegada y una reja de limpieza mecánica. La
cámara de rejas existente tiene las siguientes mediciones: ancho 2.80 m, diagonal
1.15m, largo 5. 70m, espesor 0.2m, altura en la entrada 1.60 y altura salida 2m.
CUADRO Nº 1 UBICACIÓN DE CÁMARA DE REJAS

CUADRO N° 39
CARACTERISTICAS CAMARA DE REJAS EXISTENTE
CÁMARA DE REJAS EXISTENTE 627109.573 8614597.387 567.952
FUENTE: Consultor
a. LA CÁMARA DE REJAS PRESENTA LAS SIGUIENTES

CONDICIONES ESTRUCTURALES Y HIDRÁULICOS
 Cámara de rejas: estructuralmente están en buenas condiciones debido a

que no presenta fisuras ni grietas.
 Rejas: las rejas puestas en la cámara están en condiciones normales y
están cumpliendo sus funciones.
 La cámara de rejas hidráulicamente está en correcto funcionamiento.
 Las tuberías de ingreso y la tubería salida de la cámara de rejas tiene un

diámetro nominal de 315mm, el cual tiene un diámetro interno de
302.60mm.
 Esta estructura se encuentra en otro local aledaño a la PTAR, generando
problemas con los trabajadores del local de maestranza debido a los
malos olores generados y a la presencia de cantidad de insectos y
mosquitos.
FOTO N° 1 En la imagen se observa la cámara de rejas del PTAR Pichari Capital, al cual llega las aguas
servidas de la zona urbana de Pichari
FOTO N° 141 En la imagen se observa las dos canales y rejas de llegada de aguas servidas del PTAR Pichari
Capital.
2.5m
2m
53º
1.9m
1.85m
1.5
2.15m 75º
1.9m
0.45m
60 º
1m
FOTO N° 142 En la imagen se observa los dos canales, rejas de llegada de aguas servidas y
rejas de limpieza manual del PTAR Pichari Capital en las cuales se indica el ángulo de inclinación de cada
una de las rejas, al cual llega las aguas servidas de la zona urbana de Pichari
b. CONCLUSIONES DE LA CAMARA DE REJAS EXISTENTE:
 Se debe plantear la clausura de esta estructura y la construcción de una

nueva dentro del área destinada como PTAR.
B) DESARENADOR EXISITENTE
El desarenador existente está situado dentro del taller de maestranza-MDP en las
coordenadas UTM WGS84: 627092.2 E, 8614692.7 N. Este componente de la PTAR
actual no está diseñado para los grandes caudales que actualmente ingresan a esta,
y su tolva se llena rápidamente de arenas. Las tuberías de ingreso y salida tienen un
DN=315, el cual tiene un diámetro interno de 302.60 mm. Presenta una profundidad
de 1m en la divergencia antes del tanque del desarenador, presenta un desnivel el cual
tiene una profundidad de 1.45 m en la entrada y aproximándose a la salida presenta
un desnivel de 1.6m y un largo total de 11.5m, lo cual se detalla en la fotografía nº4.
CUADRO Nº 2 UBICACIÓN DEL DESARENADOR EXISTENTE

CARACTERISTICAS DESARENADOR EXISTENTE
DESARENADOR EXISTENTE 627092.182 8614692.663 566.726

Las tuberías de
ingreso y salida son de
DN=315mm
FOTO N° 143 En la imagen observamos el dimensionamiento de la estructura
FOTO N° 144 En la imagen se observa la caja de distribución al desarenador el cual está

totalmente colapsado.
a. EL DESARENADOR PRESENTA LAS SIGUIENTES CONDICIONES

HIDRÁULICAS:
o El desarenador presenta deficiencias en su funcionamiento hidráulico

debido al caudal que ingresa actualmente.
o Presenta dos cajas de limpieza de arena, el cual también no está en
correcto funcionamiento, por tal razón el personal lo realiza de manera
manual.
o Las tuberías de ingreso y salida con la cual están instaladas el
desarenador es un diámetro nominal igual a 315mm.
o Debido a la baja pendiente y a la gran cantidad de arenas que se decanta,
no puede ser drenada por la compuerta de purga.
 Esta estructura se encuentra en otro local aledaño a la PTAR, generando

problemas con los trabajadores del local de maestranza debido a los
malos olores generados y a la presencia de cantidad de insectos y
mosquitos.
Salida del flujo

del desarenador
1.6m
Ingreso del flujo

al desarenador
1.4m
FOTO N° 145 En la imagen se observa uno de los desarenadores con presencia del acumulado
de arena, la cual por la poca pendiente se tiene que retirar de manera manual
FOTO N° 146 En la imagen observamos al personal encargado intentando cerrar la

compuerta deteriorada.
b. EL DESARENADOR PRESENTA LAS SIGUIENTES CONDICIONES

ESTRUCTURALES:
 Los componentes del desarenador estructuralmente están en buenas

condiciones, debido a que no presenta ninguna fisura y grieta.
 Las cajas de limpieza estructuralmente se encuentran en con condiciones
óptimas, pero las compuertas de purga están colapsadas.
 El desarenador no cuenta con una corona para evacuar aguas pluviales,
por ende, se acumulan aledaño a sus paredes.
 Hidráulicamente no funciona de la manera mas optima.
.
FOTO N° 147 En la imagen se observa el agua fluvial acumulado alrededor de la estructura, se

encuentra en medio del cerco perimétrico del taller de maestranza-MDP.
FOTO N° 148 Se puede observar una fisura en la superficie de la estructura del desarenador.
c. CONCLUSIONES DEL DESARENADOR EXISTENTE:
 Se debe plantear la clausura de esta estructura y la construcción de una

nueva dentro del área destinada como PTAR.
C) TANQUE IMHOFF
El tanque Imhoff existente este situado al costado del taller de maestranza-MDP en las
coordenadas UTM WGS84: 627084.6 E, 8614634.0 N. Este componente de la PTAR
actual realiza el tratamiento primario. Los tanques Imhoff tienen una operación muy
simple y no requiere de partes mecánicas; pero, sin embargo, para su funcionamiento
adecuado es necesario que las aguas residuales pasen por los procesos de
tratamiento preliminar de cribado y remoción de arena en el desarenador.
La PTAR cuenta con 2 tanques IMHOFF, los cuales tienen los siguientes
compartimientos: Cámara de sedimentación, Cámara de digestión de lodos, Área de
ventilación y acumulación de natas.
CUADRO Nº 3 UBICACIÓN DEL TANQUE IMHOFF EXISTENTE

CARACTERISTICAS DE TAQUE IMHOFF EXISTENTE
TANQUE IMHOFF EXISTENTE 627084.552 8614634.023 566.026

IMAGEN Nº3. La siguiente imagen nos muestra el corte transversal de uno de los 2 tanques imhoff, con sus
respectivas dimensiones, siendo las mismas para el otro tanque imhoff.
1.2m
0.6
m
1.5m
6.45m
NIVEL DEL AGUA
FOTO N° 149 En la imagen se observamos el tanque IMHOFF existente con la respectiva

medición de la profundidad del componente el cual, presenta dos unidades.
FOTO N° 150 En la imagen se observa la cámara de sedimentación del tanque de Imhoff, el cual
cumple remover los sedimentos sólidos.
a. EL TANQUE IMHOFF PRESENTA LAS SIGUIENTES CONDICIONES

HIDRÁULICAS:
o El tanque IMHOFF no está en correcto funcionamiento, debido al gran

caudal que ingresa no funciona adecuadamente.
o El tubo para la salida de lodos no está operativo, estando en desnivel con
respecto al lecho de secado, motivo por el cual los lodos nunca
ingresaron a este.
o 01 de los tanques presenta deficiencias en su salida al tratamiento
secundario, realizando un orificio encima de la altura de lodos para su
descarga actual.
o La tubería de ingreso y salida tiene un diámetro nominal de 315mm.
FOTO N° 151 En la imagen se observa caja de limpieza de tanque imhoff inoperativo
FOTO N° 152 Se puede observar la tubería de ingreso el cual presenta un diámetro nominal de
315mm.
b. EL TANQUE IMHOFF PRESENTA LAS SIGUIENTES CONDICIONES

ESTRUCTURALES.
o El tanque Imhoff presenta deficiencias en su condición estructural.
FOTO N° 153 En la imagen se observa fisuras en la estructura del tanque IMHOFF
FOTO N° 154 En la foto se observa el muro transversal.
c. CONCLUSIONES DEL TANQUE IMHOFF EXISTENTE:
 Se debe verificar mediante un estudio de diamantina su condición

estructural, dependiendo de esta si queda en desuso o se realiza su
mejoramiento.
D) LECHO DE SECADO
Presenta 01 lecho de secado el cual este situado al costado de uno de los tanques
imhoff, está ubicado en las coordenadas UTM WGS84 627099.3 E 8614625.6 N. Este
componente de la PTAR no está en funcionamiento, debido a que los lodos

acumulados en el digestor nunca fueron extraídos. Presenta las siguientes medidas
largo de 10m, ancho 4m y 1m de profundidad.
CUADRO Nº 6 UBICACIÓN DE LECHO DE SACADO

CUADRO N° 40
LECHO DE SECADO EXISTENTE 627099.298 8614625.623 564.649
FUENTE: consultor.
FOTO N° 155 En la imagen se observa el lugar del lecho de sacado, el cual está deteriorado y
no está en funcionamiento.
a. EL LECHO DE SECADO PRESENTA LAS SIGUIENTES

CONDICIONES ESTRUCTURALES:
o Se encuentra en regular estado, presentando únicamente deterioro en

sus bloques asentados sobre la losa de fondo.
FOTO N° 156 En la imagen se observa las bloquetas del lecho de secado en deteriorado el cual
requiere su cambio.
b. CONCLUSIONES DEL LECHO EXISTENTE:
 Las estructuras del lecho de secado están en buenas condiciones, solo

se requiere cambio de las bloquetas del fondo.
 Plantear la construcción de más lechos de secado.
E) LAGUNAS SECUNDARIAS Y TERCIARIAS

Presenta 1 lagunas de maduración y 1 terciaria, siendo estas revestidas de
arcilla. Están ubicadas en las siguientes coordenadas UTM WGS84: 627109.6
E y 8614597.4 N, siendo construidas en el año 2007.
De la misma manera presentan 2 pozos revestidos de concreto.
Estas funcionan de la siguiente manera:
El efluente de 01 de los tanques imhoff descarga en el primer pozo revestido
de concreto y de esta pasa a la siguiente poza de concreto.
El efluente del otro tanque imhoff descarga en la laguna secundaria revestida
de arcilla y después de esta pasa a la siguiente laguna de material granular
(tratamiento terciario).
Las lagunas secundarias y terciarias revestidas de arcilla presentan las
siguientes dimensiones: largo 70m y ancho 25m.
Presenta 2 lagunas revestidas de concreto que tienen las siguientes
dimensiones: largo de 15m y ancho 10m.Esta no cumple con su función
de depurar las aguas residuales, por ende, se plantea su demolición.
CUADRO Nº 7 UBICACIÓN DE LAGUNAS DE ESTABILIZACIÓN EXISTENTES

CARACTERISTICAS DE LAGUNA DE ESTABILIZACION EXISTENTE
LAGUNA DE ESTABILIZACION
627109.573 8614597.387 563.466
EXISTENTE
FUENTE: Elaboración del consultor.
IMAGEN Nº4. Se observa el corte transversal de largo de la laguna secundaria del PTAR de
Pichari capital con su respectiva pendiente y talud.
LAGUNA SECUNDARIA- CORTE TRANSVERSAL SALIDA DEL FLUJO
INGRESO DEL FLUJO
Largo de la laguna
70m
1m 0.65m
1.05m 1.5 m
β β
1.1m 0.8m
PENDIENTE H= 1.9m
H= 2.8m PENDIENTE
PTE= tang (β)
PTE= 1.05/1.1 PTE= tang (β)
PTE=0.95 PTE= 0.65/0.76
PTE=0.85
TALUD (T) TALUD (T)

T= 1/0.9 T= 1/0.85
IMAGEN Nº5. Se observa el corte longitudinal de la laguna de paredes de arcilla.
LAGUNA SECUNDARIA-CORTE LONGITUDINAL

Ancho de la laguna
25m
1.85 m
1.3m 0.7m
0.55m
β β
1.32m 0.45m
PENDIENTE H= 2m
PTE= tang (β) H= 3.1m PENDIENTE
PTE= 1.3/32 PTE= tang (β)
PTE=0.98 PTE= 0.55/0.45
PTE=120
TALUD (T)
T= 1/1 TALUD (T)
T= 1/1.25
IMAGEN Nº6. Se observa el corte transversal.

SALIDA DEL FLUJO

LAGUNA TERCIARIA-CORTE TRANSVERSAL
INGRESO DEL FLUJO
Largo de la laguna
70m
1.5 m 1.9 m 1.45m
0.9 m
β β
1.23m
1.2m
H= 2.2m H= 3m
PENDIENTE PENDIENTE
PTE= tang (β) PTE= tang (β)
PTE= 0.9/1.2 PTE= 1.45/1.23
PTE=0.6 PTE=1.18
TALUD (T)
TALUD (T) T= 1/1.15
T= 1/0.6
IMAGEN Nº7. Se observa el corte longitudinal.
LAGUNA TERCIARIA-CORTE LONGITUDINAL

Ancho de la laguna
25m
2.4 m 0.75m
1.75 m 1m
β β
1.65m 0.66m
H= 3.3m H= 2.6m
PENDIENTE PENDIENTE
PTE= tang (β) PTE= tang (β)
PTE= 1.75/1.65 PTE= 0.75/0.66
PTE=0.65 PTE=1.14
TALUD (T)
T= 1/0.15
TALUD (T)
T= 1/0.85
FOTO N° 157 En la imagen se observa la laguna secundaria y terciaria revestidas de arcilla.
a. LOS POZOS PRESENTA LAS SIGUIENTES CONDICIONES:
 Son revestidas de concreto no cuentan con las dimensiones adecuadas

para tratar grandes caudales, además presentan grietas y fisuras y no
cuenta con ingresos y salidas adecuados.
Altura interior de las

lagunas= 1.75m
Altura total=
2m
FOTO N° 158 En la imagen se observa el dimensionamiento del pozo existente.
FOTO N° 159 Se observa que esta colapsado dichas estructuras.

FOTO N° 160 En la imagen se observa el afluente a la laguna secundaria de arcilla.
FOTO N° 161 En la imagen se observa la laguna terciaria de paredes de arcilla.
b. CONCLUSIONES DE LAGUNAS DE ESTABILIZACIÓN EXISTENTE:
 Las lagunas secundaria y terciaria de paredes de arcilla están

funcionando adecuadamente, se debe mantener para la PTAR
proyectada, aumentando más lagunas, además de realizar el
mejoramiento e impermeabilizados de sus taludes.
 Los pozos revestidas de concreto quedaran inoperativos debido a las
consideraciones señaladas anteriormente.
2.1.2 PTAR EXISTENTE EN JORGE CHAVEZ
El PTAR se implementó debido a que la entrada del ultimo buzón recolector de

PTAR de Pichari capital se encuentra en desnivel y no se puede conectar la
tubería de aguas residuales provenientes del sector de Jorge Chávez, después
del proceso se empalma a las lagunas existentes para su depuración. Esta PTAR
cuenta con una cámara de rejas la cual es utilizado para retener solidos flotantes;
cuenta con un tanque séptico, el cual está conduciendo el flujo hacia la laguna
terciaria (de arcilla) perteneciente a la PTAR de Pichari capital, además cuenta
con un lecho de secado la cual no está en uso.
Presenta el siguiente esquema:
IMAGEN Nº8. Imagen satelital del (PTAR) existente de Jorge Chávez y su

funcionamiento actual.
CAMARA
DE
TANQUE REJAS
SEPTICO
LECHO
DE
SECADO
FOTO N° 162 En la imagen se observa la tubería que viene del sector de Jorge Chávez
A) CÁMARA DE REJAS
La Cámara de rejas existente se sitúa en la Av. Andrés Avelino Cáceres, en las
coordenadas UTM WGS84: 627208.074 E 8614606.615 N. La cámara de rejas
existente tiene las siguientes dimensiones: ancho 1m, largo 2m, espesor 0.2m y
diagonal 0.50 m.
CUADRO Nº 8 UBICACIÓN DE LA CÁMARA DE REJAS

CARACTERISTICAS CÁMARA DE REJAS EXISTENTE
CÁMARA DE REJAS EXISTENTE 627208.074 8614606.615 564.335
FUENTE: Elaboración Propia de la MDP.
Angulo de
inclinación de la raja 1.1m
0.9m
64º
0.4m
FOTO N° 163 En la imagen se observa el ángulo de inclinación de la reja, este componente

cuenta con una tubería, al cual llega las aguas servidas de la zona de Jorge Chávez.
FOTO N° 164 Se observa la secuencia: cámara rejas-tanque séptico, y el lecho de secado

adyacente a esta ultima.
a. DESARENADOR:
 No cuenta con desarenador.
b. CONCLUSIONES DE CÁMARA DE REJAS EXISTENTE:
 Se debe plantear la construcción de un desarenado con cámara de rejas

incorporado, la cual este diseñado para el caudal proyectado.
 Se dejará en desuso la cámara de rejas actual, debido a sus dimensiones
y estado.
B) TANQUE SÉPTICO
El tanque séptico está ubicado en las siguientes coordenadas UTM WGS84

627194.815 E y 8614597.547 N, presenta las siguientes dimensiones: largo
6m, ancho 2m y una profundidad de 2.2m. El tanque séptico se utilizó para el
tratamiento primario de la asociación Jorge Chávez.
CUADRO Nº 9 UBICACIÓN DEL TANQUE SÉPTICO

CARACTERÍSTICAS TANQUE SÉPTICO EXISTENTE
TANQUE SÉPTICO EXISTENTE 627194.815 8614597.547 563.44
FUENTE: Consultor.
a. TANQUE SÉPTICO PRESENTA LAS SIGUIENTES CONDICIONES

ESTRUCTURALES E HIDRÁULICOS
o El tanque séptico está en condiciones de regular uso debido a que no

presenta grietas ni fisuras en su estructura.
o El sistema hidráulico del tanque séptico está funcionando correctamente,
el cual descarga los afluentes a la laguna de estabilización terciaria.
FOTO N° 165 En la imagen se observa las estructuras del tanque séptico, en buenas
condiciones.
2.2m (profundidad)
FOTO N° 166 En la imagen se está realizando la medición de la profundidad del tanque séptico,
observándose también que la estructura del tanque séptico, en buenas condiciones.
b. CONCLUSIONES DEL TANQUE SEPTICO EXISTENTE:
 El tanque séptico existente del sector Jorge Chávez están en correcto

funcionamiento hidráulico, pero el caudal proyectado supera los 20
m3/día y el terreno no es permeable; por ende se plante su demolición.
C) LECHO DE SECADO
El lecho de secado existente esta sitúa en las siguientes coordenadas UTM WGS84
627201.244 E 8614598.262 N. Este componente de la PTAR no está en
funcionamiento, debido a que los lodos acumulados en el tanque séptico se extraen
de manera manual solo al borde del mismo, ya que el lecho de secado se encuentra a
1m encima con respecto al nivel del tanque séptico.
Presenta las siguientes medidas: largo 5.55m, ancho 2.8m y 1m de profundidad.
CUADRO Nº 7 UBICACIÓN DE LECHO DE SACADO

LECHO DE SECADO EXISTENTE 627201.244 8614598.262 563.952
FUENTE: Consultor.
FOTO N° 167 En la imagen se observa el lugar del lecho de sacado, el cual está en buenas
condiciones, pero no está en funcionamiento, debido al nivel que se observa con respecto al tanque
séptico.
a. EL LECHO DE SECADO PRESENTA LAS SIGUIENTES

CONDICIONES ESTRUCTURALES:
 El lecho de secado está en buenas condiciones, observándose las

bloquetas en buen estado.
FOTO N° 168 En la imagen se observa las bloquetas del lecho de secado en buen estado el cual
no está en uso.
b. CONCLUSIONES DEL LECHO EXISTENTE:
 Depende del tipo de tratamiento proyectado y del nivel con respecto a

esta estructura para definir si puede servir en la situación con proyecto.
2.1.3 PTAR EXISTENTE EN PICHARI BAJA

La Planta de tratamiento de aguas residuales- PTAR se sitúa en el margen
derecho del rio Apurímac, en el sector de Pichari baja, recolecta agua residual del
sector Pichari Baja; cuenta con una cámara de rejas junto al desarenador como
pre tratamientos, después descarga el afluente al primer pozo, para luego
descargar al siguiente pozo, el efluente es conducido con un emisor de DN 8” al
rio Apurímac.
IMAGEN Nº9. Se observa la imagen satelital del (PTAR) existente de Pichari
Baja y el funcionamiento actual.
RIO
APURIMAC
POZOS POZOS
SALIDA DEL
FLUJO
Cámara de
rejas
INGRESO DEL FLUJO
A) CÁMARA DE REJAS
La cámara de rejas se sitúa en el sector de Pichari baja en las coordenadas UTM
WGS84: 624842.40 E 8615050.41 N, presenta dos rejas en secuencia. Tiene una
geometría rectangular, con siguientes dimensiones ancho 1.80 m, largo 3m, espesor
0.2m.
CUADRO Nº 11 ESTRUCTURA HIDRAULICA: CAMARA DE REJAS
CAMARA DE REJAS EXISTENTE 624842.40 8615050.41 545.32
FUENTE: Consultor.
a. CAMARA DE REJAS PRESENTA LAS SIGUIENTES CONDICIONES

ESTRUCTURALES E HIDRAULICOS
 Se encuentra colapsado.
1.2m 1.1m
1.8
m Ingreso
Salida
3m
FOTO N° 169 En la imagen se observa el cámara de rejas del PTAR Pichari baja con sus
respectivas dimensiones.
0.8m 0.9m
Angulo de inclinación de
la reja 60º
0.4m
FOTO N° 170 En la imagen se observa realizando las mediciones de las rejas con su respectivo
ángulo de inclinación.
b. CONCLUSIONES DE LA CÁMARA DE REJAS EXISTENTE:
 Se plantea dejarla en desuso.
B) POZAS DE ESTABILIZACIÓN (PRIMARIA Y SECUNDARIA)

Estas pozas están ubicadas en las siguientes coordenadas UTM WGS-84:

624828.86 E y 8615051.82 N, presenta dos lagunas con las siguientes
dimensiones: largo 42m y ancho 10.5m.
CUADRO Nº 12 UBICACIÓN DE LAS LAGUNAS DE ESTABILIZACIÓN
LAGUNAS DE ESTABILIZACION EXISTENTE 624828.86 8615051.82 544.76
a. LOS POZOS PRESENTAN LAS SIGUIENTES CONDICIONES

ESTRUCTURALES E HIDRÁULICOS
o Este tipo de estructura no sirven para tratar aguas residuales, no deben

ser consideradas en la situación con proyecto.
FOTO N° 171 En la imagen se observa la descarga de aguas residuales de la cámara de rejas a

los pozos.
2m Laguna secundaria
2m
Laguna primaria
Vertederos de
ingreso a la
laguna primaria
FOTO N° 172 Vista panorámica de los pozos.
Compuertas de
Laguna salida de la
secundaria laguna
secundaria
FOTO N° 173 Se observa el canal de recolección de los pozos.

b. CONCLUSIONES DE LOS POZOS.
 Se debe realizar su demolición y clausura.

2.1.4 PTAR EXISTENTE EN UNIÓN AMÉRICA
Planta de tratamiento de aguas residuales- PTAR se sitúa en la zona de Unión
América, cuenta con una cámara de rejas junto al desarenador como pre
tratamientos, los cuales descargan a un tanque séptico para su tratamiento
primario, después de los procesos descarga los efluentes a un canal drenaje que
pasa a unos metros del tanque séptico.
A) CAMARA DE REJAS
La cámara de reja se sitúa en el sector de Unión América en las coordenadas UTM

WGS84: 624968.66 E, 8615844.95 N. La cámara de rejas existente tiene una
geometría rectangular, con siguientes dimensiones ancho 1.40 m, largo 2m, espesor
0.2m.
CUADRO Nº 13 UBICACIÓN DE CÁMARA DE REJAS
CÁMARA DE REJAS EXISTENTE 624968.66 8615844.95 543,19
a. CAMARA DE REJAS PRESENTA LAS SIGUIENTES CONDICIONES

ESTRUCTURALES Y HIDRAULICOS
 Cámara de rejas: estructuralmente están en buenas condiciones debido

a que no presenta fisuras ni grietas.
 Rejas: las rejas puestas en la cámara están en condiciones normales y
están cumpliendo sus funciones de separar los sólidos y restos de
desechos de aguas servidas.
 La tubería que ingresa hacia la cámara de rejas es (6´´), el cual conduce
el flujo procedente de Unión América.
Angulo de
90cm
inclinación
H=65cm de la reja
H=75cm
m 75cm
57º
INGRESO
SALIDA 50cm
FOTO N° 174 En la imagen se observa la cámara de rejas del PTAR Unión América, al cual llega
las aguas servidas de dicha zona.
Altura de la
cámara de
rejas
50cm
FOTO N° 175 En la imagen se observa la cámara de rejas con su respectiva caja de limpieza.
b. CONCLUSIONES DE CÁMARA DE REJAS EXISTENTE:
 La cámara de rejas está en condiciones de regular uso.
B) DESARENADOR
Desarenador existente se sitúa en el sector de Unión América en las coordenadas UTM
WGS-84: 624966.21 E 8615850.27 N.
CUADRO Nº 14 UBICACIÓN DE DESARENADOR

CARACTERISTICAS DESARENADOR EXISTENTE
DESARENADOR EXISTENTE 624966.21 8615850.27 543,00
FUENTE: Consultor.
a. DESARENADOR PRESENTA LAS SIGUIENTES CONDICIONES

ESTRUCTURALES Y HIDRÁULICOS
 Desarenador: estructuralmente están en buenas condiciones debido a

que no presenta fisuras ni grietas.
 El desarenador existente cumple la función de separar los sedimentos de
las aguas residuales y luego descargar al tanque séptico existente,
también presenta una caja de limpieza que está en buen funcionamiento.
SALIDA
Altura
Altura total=90cm
total=85cm
Borde libre
=40cm
INGRESO
FOTO N° 176 En la imagen se observa desarenador del PTAR Unión América, al cual llega las
aguas servidas de la zona de Unión América.
60cm
60cm
FOTO N° 177 En la imagen se observa las estructuras del desarenador del PTAR Unión América,
al cual llega las aguas servidas de la zona de Unión América.
FOTO N° 178 En la imagen se observa caja de limpieza del desarenador en condiciones de

regular uso.
b. CONCLUSIONES DE DESARENADOR EXISTENTE:
 El desarenador está en condiciones de regular uso.

C) TANQUE SÉPTICO
El tanque séptico está ubicado en las siguientes coordenadas UTM WGS84
624963.33 E y 8615854.09 N, presenta dos lagunas con siguientes
dimensiones largo 10m, ancho 3m y la profundidad es de 2.3m.
CUADRO Nº 15 UBICACIÓN DE TANQUE SÉPTICO
TANQUE SÉPTICO EXISTENTE 624963.33 8615854.09 542.73
a. TANQUE SÉPTICO PRESENTA LAS SIGUIENTES CONDICIONES

ESTRUCTURALES Y HIDRÁULICOS
o Las estructuras del tanque séptico están en condiciones de regular uso

debido a que no presenta grietas ni fisuras en su estructura.
o El sistema hidráulico del tanque séptico es funcionando correctamente,
debido a que la cantidad de población no supera el caudal de aporte de
20m3/dia.
o Presenta tapas de concreto armado en buen estado.
FOTO N° 179 En la imagen se observa las estructuras del tanque séptico, en buenas
condiciones.
Altura total =2.3m
Altura total =2.1m
FOTO N° 180 En la imagen se observa el dimensionamiento realizado a la estructura.
c. CONCLUSIONES DEL TANQUE SÉPTICO EXISTENTE:
El tanque séptico existente del sector Unión América están en correcto

funcionamiento hidráulico, pero se debe verificar para la población
proyectada al año 20 que no debe superar el caudal aportado de 20m3/día,
caso contrario deberá quedar en desuso.
1.4 CAPACIDAD OPERATIVA DEL OPERADOR
EMPRESA PRESTADORA DE SERVICIO SEDAP (EPS SEDAP- PICHARI)
La EPS-SEDAP es la encargada de realizar la operación y mantenimiento de los sistemas existentes de

agua potable y alcantarillado de Pichari capital, encargándose de brindar un servicio de calidad, dentro
de sus capacidades; así como las ampliaciones a los solicitantes (previo análisis de factibilidad) y cobrar
las tarifas para que sea auto sostenibles el servicio.
SEDAP fue creada mediante acuerdo de consejo municipal Nº127-2010-MDP/CM el 02 de agosto del
2010 y registrada en la SUNARP-Quillabamba, bajo la denominación de pequeña EPS SEDAP-PICHARI
SRL el 31 de marzo del 2011, contando con título Nº2011-00001145, partida Nº 11022077 y asiento
A0001.
Desde aquella fecha realiza sus funciones de manera adecuada, contando con personal calificado, así
como ingenieros de la especialidad que monitorean la calidad del agua producida en la PTAP; siendo
esto uno de los factores por el cual la ciudad de Pichari ha crecido rápidamente, ocupando las zonas de
expansión urbana. Debido a que no cuenta con los recursos para realizar grandes ampliaciones y a la
capacidad de diseño de la infraestructura existente, es primordial la ejecución del presente proyecto,
teniendo como garantía para la operación, mantenimiento y sostenibilidad a la pequeña EPS-SEDAP-
PICHARI.
Siendo su capacidad operativa:
1. ESTRUCTURA ORGÁNICA:
 Gerencia Municipal
 Gerencia de Educación y Desarrollo Social
 División de Salud y Saneamiento
2. NÚMERO DE TRABAJADORES:
 01 Responsable/Jefe
 03 Ingenieros en planta.
 01 Laboratorista
 03 Promotor de Saneamiento Rural
 06 Operadores Gasfiteros
3. INFRAESTRUCTURA
 02 ambientes oficinas en la Municipalidad Distrital de Pichari
 01 Laboratorio FQ en PTAP
 O1 Laboratorio MB en PTAP
4. EQUIPAMIENTO
Mobiliario
 02 escritorios
 04 estantes
 08 sillas
Equipo de cómputo
 02 computadoras de escritorio
 02 computadoras laptop
 01 impresora Epson a tinta color
 01 impresora Epson a t6ner
 Equipo de laboratorio
 01 turbidimetro
 05 clorimetro digital
 03 clorimetro analítico
 01 estufa
 01 refrigeradora
 01 autoclave
Equipo motor
 02 motocicleta Yamaha 200
 01 moto carguero
PANEL FOTOGRAFICO
1.5 DÉFICIT POR COMPONENTES DE LOS SISTEMAS DE AGUA POTABLE Y SANEAMIENTO
1.5.1 DÉFICIT DEL SISTEMA DE AGUA POTABLE
SISTEMA DE AGUA POTABLE (SITUACIÓN SIN PROYECTO):

Actualmente la ciudad de Pichari y zonas aledañas a la ciudad es abastecida por la toma lateral
realizada a un margen del Rio Pichari, esta agua es conducida mediante una línea de conducción
hacia el desarenador y posterior a esta llega al pre sedimentador-floculador -decantador y filtros
rápidos, el cloro es inyectado en la tubería de ingreso a los reservorios y posterior a esta se
distribuye mediante una red de distribución.
La PTAP existente no está diseñada para poder tratar la cantidad demandada por la ciudad de
Pichari y zonas aledañas, es así que en el sistema proyectado se dividió el área de influencia en
5 sectores, de los cuales los sectores 1,3 y 4 se abastecerán de la Captación-PTAP proyectada y
los sectores 2 y 5 con la Captación-PTAP existente, de lo cual se garantiza que para los sectores
2 y 5 se cubrirá su demanda con el sistema existente y para el resto de sectores con el sistema
proyectado.
Producción de agua - sin proyecto-General

La demanda de agua potable de los 5 sectores en captación, línea de conducción y PTAP es de
156.3 l/s, siendo la oferta actual de 54.2 l/s para los sectores 2 y 5, la diferencia que es de 102.1
l/s serán cubiertos por la Captación-PTAP proyectados que abastecerán a los sectores 1,3 y 4.
A nivel de redes de distribución la oferta actual es de los sectores 2,3 y 5 los cuales cuentan con
redes de distribución que se mantendrán con el proyecto; siendo la demanda total 268.5 l/s y la
oferta actual es de 201.2 l/s.
Ello vemos en los siguientes cuadros:
INTEGRAL (5 SECTORES)
Este sector se abastecerá con el sistema proyectado, su oferta actual en todos sus componentes
es de cero.
CAPTACIÓN
Demanda
Oferta Balance
Año Proyectada
actual (lps) Qmd (lps)
Qmd (lps)
0 54.20 74.57 -20.37

1 54.20 79.98 -25.78
2 54.20 82.88 -28.68
3 54.20 85.84 -31.64
4 54.20 88.92 -34.72
5 54.20 92.11 -37.91
6 54.20 95.42 -41.22
7 54.20 98.84 -44.64
8 54.20 102.39 -48.19
9 54.20 106.05 -51.85
10 54.20 109.88 -55.68
11 54.20 113.82 -59.62
12 54.20 117.90 -63.70
13 54.20 122.11 -67.91
14 54.20 126.52 -72.32
15 54.20 131.05 -76.85
16 54.20 135.77 -81.57
17 54.20 140.63 -86.43
18 54.20 145.68 -91.48
19 54.20 150.92 -96.72
20 54.20 156.33 -102.13
LÍNEA DE CONDUCCIÓN
O fe rta De manda
Balance
Año actual Q md Proye ctada
Q md (lps)
(lps) Q md (lps)
0 54.20 74.57 -20.37

1 54.20 79.98 -25.78
2 54.20 82.88 -28.68
3 54.20 85.84 -31.64
4 54.20 88.92 -34.72
5 54.20 92.11 -37.91
6 54.20 95.42 -41.22
7 54.20 98.84 -44.64
8 54.20 102.39 -48.19
9 54.20 106.05 -51.85
10 54.20 109.88 -55.68
11 54.20 113.82 -59.62
12 54.20 117.90 -63.70
13 54.20 122.11 -67.91
14 54.20 126.52 -72.32
15 54.20 131.05 -76.85
16 54.20 135.77 -81.57
17 54.20 140.63 -86.43
18 54.20 145.68 -91.48
19 54.20 150.92 -96.72
20 54.20 156.33 -102.13
PLANTA DE TRATAMIENTO DE AGUA POTABLE
O ferta Demanda
Balance
Año actual Q md Proyectada
Q md (lps)
(lps) Q md (lps)
0 54.20 74.57 -20.37

1 54.20 79.98 -25.78
2 54.20 82.88 -28.68
3 54.20 85.84 -31.64
4 54.20 88.92 -34.72
5 54.20 92.11 -37.91
6 54.20 95.42 -41.22
7 54.20 98.84 -44.64
8 54.20 102.39 -48.19
9 54.20 106.05 -51.85
10 54.20 109.88 -55.68
11 54.20 113.82 -59.62
12 54.20 117.90 -63.70
13 54.20 122.11 -67.91
14 54.20 126.52 -72.32
15 54.20 131.05 -76.85
16 54.20 135.77 -81.57
17 54.20 140.63 -86.43
18 54.20 145.68 -91.48
19 54.20 150.92 -96.72
20 54.20 156.33 -102.13
ALMACENAMIENTO
O fe rta De manda
Balance
Año actual Proye ctada
(m3/dia)
(m3/dia) (m3/dia)
0 1,000 1,239 -239
1 1,000 1,493 -493
2 1,000 1,541 -541
3 1,000 1,590 -590
4 1,000 1,641 -641
5 1,000 1,694 -694
6 1,000 1,749 -749
7 1,000 1,806 -806
8 1,000 1,865 -865
9 1,000 1,926 -926
10 1,000 1,990 -990
11 1,000 2,055 -1,055
12 1,000 2,123 -1,123
13 1,000 2,193 -1,193
14 1,000 2,266 -1,266
15 1,000 2,341 -1,341
16 1,000 2,420 -1,420
17 1,000 2,501 -1,501
18 1,000 2,584 -1,584
19 1,000 2,672 -1,672
20 1,000 2,760 -1,760
CUADRO N° 41 REDES DE DISTRIBUCIÓN
O ferta Demanda
Balance
Año actual Q mh Proyectada
Q mh (lps)
(lps) Q mh (lps)
0 201.20 127.20 74.00

1 201.20 136.34 64.86
2 201.20 141.28 59.92

3 201.20 146.33 54.87
4 201.20 151.58 49.62
5 201.20 157.01 44.19
6 201.20 162.66 38.54
7 201.20 168.49 32.71
8 201.20 174.54 26.66
9 201.20 180.79 20.41
10 201.20 187.30 13.90
11 201.20 194.01 7.19
12 201.20 200.97 0.23
13 201.20 208.15 -6.95
14 201.20 215.66 -14.46
15 201.20 223.39 -22.19
16 201.20 231.44 -30.24
17 201.20 239.72 -38.52
18 201.20 248.32 -47.12
19 201.20 257.25 -56.05
20 201.20 268.54 -67.34
SISTEMA DE AGUA POTABLE (SITUACIÓN CON PROYECTO):

Se puede observar el balance Oferta – Demanda en la situación con proyecto tal como se detalla en
el siguiente cuadro y gráfico:
Producción de agua - con proyecto-

Como se mencionó en la situación sin proyecto, los sectores 2 y 5 no tienen problemas con sus
componentes ya que el sistema existente garantiza cubrir su demanda.
A continuación, se muestra los cuadros de oferta-demanda para los sectores 1,3 y 4 los cuales se
abastecerán del sistema proyectado.
Ello vemos en los siguientes cuadros:
INTEGRAL (5 SECTORES)
CAPTACIÓN
Demanda
Oferta actual Balance Qmd
Año Proyectada Qmd
(lps) (lps)
(lps)
0 54.20 74.57 -20.37

1 156.33 79.98 76.35
2 156.33 82.88 73.46
3 156.33 85.84 70.49
4 156.33 88.92 67.41
5 156.33 92.11 64.23
6 156.33 95.42 60.91
7 156.33 98.84 57.49
8 156.33 102.39 53.94
9 156.33 106.05 50.28
10 156.33 109.88 46.45
11 156.33 113.82 42.52
12 156.33 117.90 38.43
13 156.33 122.11 34.22
14 156.33 126.52 29.81
15 156.33 131.05 25.28
16 156.33 135.77 20.56
17 156.33 140.63 15.70
18 156.33 145.68 10.65
19 156.33 150.92 5.41
20 156.33 156.33 0.01
LÍNEA DE CONDUCCIÓN
Demanda
Año Proyectada Qmd
(lps) (lps)
(lps)
0 54.20 74.57 -20.37

1 156.33 79.98 76.35
2 156.33 82.88 73.46
3 156.33 85.84 70.49
4 156.33 88.92 67.41
5 156.33 92.11 64.23
6 156.33 95.42 60.91
7 156.33 98.84 57.49
8 156.33 102.39 53.94
9 156.33 106.05 50.28
10 156.33 109.88 46.45
11 156.33 113.82 42.52
12 156.33 117.90 38.43
13 156.33 122.11 34.22
14 156.33 126.52 29.81
15 156.33 131.05 25.28
16 156.33 135.77 20.56
17 156.33 140.63 15.70
18 156.33 145.68 10.65
19 156.33 150.92 5.41
20 156.33 156.33 0.01
PLANTA DE TRATAMIENTO DE AGUA POTABLE

Demanda
Año Proyectada Qmd
(lps) (lps)
(lps)
0 54.20 74.57 -20.37

1 156.33 79.98 76.35
2 156.33 82.88 73.46
3 156.33 85.84 70.49
4 156.33 88.92 67.41
5 156.33 92.11 64.23
6 156.33 95.42 60.91
7 156.33 98.84 57.49
8 156.33 102.39 53.94
9 156.33 106.05 50.28
10 156.33 109.88 46.45
11 156.33 113.82 42.52
12 156.33 117.90 38.43
13 156.33 122.11 34.22
14 156.33 126.52 29.81
15 156.33 131.05 25.28
16 156.33 135.77 20.56
17 156.33 140.63 15.70
18 156.33 145.68 10.65
19 156.33 150.92 5.41
20 156.33 156.33 0.01
ALMACENAMIENTO
 Sectores 1,3 y 4: Se proyecta la construcción de un Reservorio Apoyado Proyectado 01 -
RAP 01 El cual cuenta con un volumen de almacenamiento de 1760 m3 que es la sumatoria
de los volúmenes de almacenamiento para los Sectores 01 ~ Parte Alta con 185 m 3, Sector
03 ~ Casco Urbano con 1,075 m3 y Sector 04 ~ Expansión Urbana con un volumen de
almacenamiento de 500 m3 este RAP 01, se encuentra dentro de la Planta de Tratamiento
de Agua Potable Proyectada.
 Sector 2 : Para cubrir el volumen total se empleará el RESERVORIO EXISTENTE
APOYADO 01 ~ REA 01 el cual tiene un volumen de 350m3 y se proyectara la construcción
de RESERVORIO APOYADO PROYECTADO 02 ~ RAP 02 con un volumen de 100m3 tener
en consideración que para la construcción del nuevo reservorio la cota de emplazamiento y
la altura de tirante de agua deben ser iguales, para que en el funcionamiento de ambos
reservorios actúen como vasos comunicantes para evitar problemas por cargas diferentes.
 Sector 5: Para cubrir el volumen total se empleará el Reservorio Existente Apoyado 02 ~ REA
02 de 350 m3 y el Reservorio Existente Apoyado 03 ~ REA 03 con una capacidad de
almacenamiento de 300m3 que en sumatoria ofrecen un volumen ofertado total de 650m3, siendo
más que suficiente ya que según los cálculos hidráulicos se necesita un volumen de
almacenamiento de 580m3
De manda
O fe rta actual Bal ance
Año Proye ctada
(m3/di a) (m3/di a)
(m3/di a)
0 1,000 1,239 -239
1 2,860 1,493 1,367
2 2,860 1,541 1,319
3 2,860 1,590 1,270
4 2,860 1,641 1,219
5 2,860 1,694 1,166
6 2,860 1,749 1,111
7 2,860 1,806 1,054
8 2,860 1,865 995
9 2,860 1,926 934
10 2,860 1,990 870
11 2,860 2,055 805
12 2,860 2,123 737
13 2,860 2,193 667
14 2,860 2,266 594
15 2,860 2,341 519
16 2,860 2,420 440
17 2,860 2,501 359
18 2,860 2,584 276
19 2,860 2,672 188
20 2,860 2,760 100
CUADRO N° 1 REDES DE DISTRIBUCIÓN
De manda
O fe rta actual Balance Q mh
Año Proye ctada
Q mh (lps) (lps)
Q mh (lps)
0 201.20 127.20 74.00

1 268.54 136.34 132.20
2 268.54 141.28 127.26

3 268.54 146.33 122.21
4 268.54 151.58 116.96
5 268.54 157.01 111.53
6 268.54 162.66 105.88
7 268.54 168.49 100.05
8 268.54 174.54 94.00
9 268.54 180.79 87.75
10 268.54 187.30 81.24
11 268.54 194.01 74.53
12 268.54 200.97 67.57
13 268.54 208.15 60.39
14 268.54 215.66 52.88
15 268.54 223.39 45.15
16 268.54 231.44 37.10
17 268.54 239.72 28.82
18 268.54 248.32 20.22
19 268.54 257.25 11.29
20 268.54 268.54 0.00
Imagen: Se observa los 5 sectores del sistema de agua potable proyectado (diferenciándose por color)
1.5.2 DÉFICIT DEL SISTEMA DE ALCANTARILLADO
En el Balance Oferta – Demanda en alcantarillado para el horizonte del proyecto (20 años), se
observa que existe un déficit de conexiones domiciliarias, el cual crece anualmente hasta el final del
horizonte del proyecto. Este desbalance será cubierto a partir del año 1 del proyecto (Año 2020) con
la conexión de alcantarillado para vivienda, Organizaciones Comerciales, Organizaciones Sociales
y Organizaciones Publicas quedando las conexiones futuras a cargo de la pequeña EPS SEDAPI,
tal como se plantea en la alternativa de alcantarillado.
El sistema de alcantarillado en la situación con proyecto se dividió en 4 sectores, los cuales

descargaran a su respectiva PTAR:
SISTEMA PROYECTADO DE ALCANTARILLADO: Se identifican 4 sectores (colectores de diferentes colores) c/u con su PTAR
SECTOR 4
SECTOR 3
SECTOR 1 SECTOR 2
El balance OFERTA-DEMANDA por cada sector se muestra a continuación:
BALANCE OFERTA – DEMANDA DE CONEXIONES DE ALCANTARILLADO SECTOR 1
O ferta Conexiones DEFICIT/SUPERAVIT

Demanda
Año
Conexiones
Sin Proyecto Con Proyecto Sin Proyecto Con Proyecto
1 669 1,173 1,173 -504 0

2 669 1,217 1,217 -548 0
3 669 1,262 1,262 -593 0
4 669 1,308 1,308 -638 0
5 669 1,357 1,357 -687 0
6 669 1,407 1,407 -737 0
7 669 1,457 1,457 -788 0
8 669 1,511 1,511 -842 0
9 669 1,567 1,567 -898 0
10 669 1,624 1,624 -955 0
11 669 1,684 1,684 -1,015 0
12 669 1,746 1,746 -1,077 0
13 669 1,811 1,811 -1,141 0
14 669 1,877 1,877 -1,207 0
15 669 1,946 1,946 -1,276 0
16 669 2,018 2,018 -1,349 0
17 669 2,091 2,091 -1,422 0
18 669 2,169 2,169 -1,499 0
19 669 2,248 2,248 -1,579 0
20 669 2,332 2,332 -1,662 0
En el sector en estudio tenemos 669 conexiones existentes, las cuales están divididas de la
siguiente manera:
CONEXION POR TIPO DE DESAGUE
TIPO DE USUARIO MEDICION TOTAL DE LOTES TOTAL CONEX.
FAMILIAR 1,072 654
Doméstico
MULTIFAMILIAR 0 0
Con Medidor 6 5
Sin Medidor
Con Medidor 4 4
Conexión Estatal
Sin Medidor
Con Medidor 10 6
Sin Medidor
TOTAL 1,092 669
Para la situación con proyecto se instalará las 423 conexiones restantes para completar las 1092
conexiones totales requeridas (entre doméstico, multifamiliares, comercios y organizaciones
públicas y sociales); Adema se plantea la reposición de 59 conexiones existentes.

Demanda
Año
Conexiones
1 455 1037 1037 -582 0

2 455 1075 1075 -620 0
3 455 1114 1114 -659 0
4 455 1155 1155 -700 0
5 455 1197 1197 -742 0
6 455 1241 1241 -786 0
7 455 1286 1286 -831 0
8 455 1333 1333 -878 0
9 455 1381 1381 -926 0
10 455 1433 1433 -978 0
11 455 1485 1485 -1030 0
12 455 1539 1539 -1084 0
13 455 1596 1596 -1141 0
14 455 1653 1653 -1198 0
15 455 1714 1714 -1259 0
16 455 1777 1777 -1322 0
17 455 1842 1842 -1387 0
18 455 1909 1909 -1454 0
19 455 1979 1979 -1524 0
20 455 2052 2052 -1597 0
siguiente manera:
FAMILIAR 897 397
Doméstico
MULTIFAMILIAR 0 0
Con Medidor 48 44
Sin Medidor
Con Medidor 4 4
Conexión Estatal
Sin Medidor
Con Medidor 16 10
Sin Medidor
TOTAL 965 455
conexiones totales (entre doméstico, multifamiliares, comercios y organizaciones públicas y
sociales); Adema se plantea la reposición de 46 conexiones existentes.

Demanda
Año
Conexiones
1 0 393 393 -393 0

2 0 406 406 -406 0
3 0 421 421 -421 0
4 0 437 437 -437 0
5 0 453 453 -453 0
6 0 469 469 -469 0
7 0 487 487 -487 0
8 0 504 504 -504 0
9 0 523 523 -523 0
10 0 542 542 -542 0
11 0 562 562 -562 0
12 0 582 582 -582 0
13 0 603 603 -603 0
14 0 625 625 -625 0
15 0 649 649 -649 0
16 0 672 672 -672 0
17 0 696 696 -696 0
18 0 723 723 -723 0
19 0 749 749 -749 0
20 0 776 776 -776 0
En el sector en estudio no tenemos conexiones existentes:

FAMILIAR 342 0
Doméstico
MULTIFAMILIAR 0 0
Con Medidor 19 0
Sin Medidor
Con Medidor 0 0
Conexión Estatal
Sin Medidor
Con Medidor 4 0
Sin Medidor
TOTAL 365 0
Para la situación con proyecto se instalará 365 conexiones totales (entre doméstico,
multifamiliares, comercios y organizaciones públicas y sociales).
BALANCE OFERTA – DEMANDA DE CONEXIONES DE ALCANTARILLADO -SECTOR 4
O fe rta C one xione s DEFIC IT/SUPERAVIT

De manda
Año
C one xione s
Sin Proye cto C on Proye cto Sin Proye cto C on Proye cto
1 2178 2740 2740 -562 0

2 2178 2838 2838 -660 0
3 2178 2939 2939 -761 0
4 2178 3044 3044 -866 0
5 2178 3153 3153 -975 0
6 2178 3265 3265 -1087 0
7 2178 3382 3382 -1204 0
8 2178 3503 3503 -1326 0
9 2178 3628 3628 -1450 0
10 2178 3758 3758 -1580 0
11 2178 3893 3893 -1715 0
12 2178 4032 4032 -1854 0
13 2178 4176 4176 -1998 0
14 2178 4325 4325 -2147 0
15 2178 4480 4480 -2302 0
16 2178 4640 4640 -2462 0
17 2178 4806 4806 -2629 0
18 2178 4978 4978 -2800 0
19 2178 5156 5156 -2978 0
20 2178 5349 5349 -3171 0
siguiente manera:

FAMILIAR 1,919 1,606
Doméstico
MULTIFAMILIAR 30 28
Con Medidor 535 490
Sin Medidor
Con Medidor 31 30
Conexión Estatal
Sin Medidor
Con Medidor 39 24
Sin Medidor
TOTAL 2,524 2,178
1.6 DESCRIPCIÓN DE OBRAS PROYECTADAS DEL SISTEMA DE AGUA POTABLE
CUADRO N° 2 Metas físicas – Sistema de agua potable

COMPONENTES DETALLE
- línea de conducción proyectada L=1600.0m
Suministro e instalación de tubería HDPE NTP ISO 1452 UF DN= 250 mm C-10, L=100m
Suministro e instalación de tubería PVC NTP ISO 1452 UF DN= 250mm C-10, L=1500m
 Válvula de Purga: 06 unidades
 Válvula de Aire: 06 unidades
 Cámara Rompe Presión Tipo VI – A: 03 unidades
 Cámara Rompe Presión Tipo VI – B: 01 unidad
 Cámara de Distribución de Caudales
LÍNEA DE CONDUCCIÓN  Cruce Aéreo L=6m: 05 unidades
 Pases Aéreos:
 Pase Aéreo L=8m: 02 unidades
 Pase Aéreo L=30m: 01 unidad
 Pase Aéreo L=40m: 01 unidad
 Válvula de Aire: 01 unidades
- línea de Aducción L= 5,679.45m
Suministro e instalación de tubería HDPE NTP ISO 4427 DN=200mm SDR 13.6, L=820.55m
Suministro e instalación de tubería PVC NTP ISO 1452 UF DN=450mm C-10, L=2,644.52m
Suministro e instalación de tubería PVC NTP ISO 1452 UF DN=200mm C-10, L=2,214.38m
 Cámara Sectorizadoras: 01 unidades DN: 450mm
 Válvula Reductora de Presión: 01 unidades DN: 450mm
 Pase aéreo L=10 m (2 und)
 Válvula de Purga: 01 unidades DN: 450mm
 Válvula de Aire: 02 unidades DN: 450mm
 Cruce Aéreo: 17 unidades
SISTEMA DE AGUA
POTABLE PARA EL
- Redes de Distribución L= 13,717.20m
SECTOR N°01 ~ PARTE
Suministro e instalación de tubería HDPE NTP ISO 4427 DN=200mm SDR 13.6, L= 817.27m
ALTA
Suministro e instalación de tubería PVC NTP ISO 1452 UF DN=200mm C-10, L= 212.02m
Suministro e instalación de tubería PVC NTP ISO 1452 UF DN=110mm C-10, L= 1,968.19m
Suministro e instalación de tubería PVC NTP 399.002 SP 1 1/2" C-10, L= 7,218.02m
 Válvula de Purga: 16 unidades DN: 1 ½”
 Válvula de Aire: 06 unidades DN: 1 ½”
 Válvula de Control: 33 unidades DN: 400,200,160mm
- Instalación de Grifos Contraincendios: 04 Unidades DN:100mm
- Instalaciones nuevas: 434
Instalación de conexiones domiciliarias para viviendas DN 1/2" PVC terreno normal, 432 und
Instalación de conexiones domiciliarias para instituciones DN 3/4" PVC terreno normal, 02 und
COMPONENTES DETALLE
- línea de Aducción L= 738.78m

Suministro e instalación en tramo de tubería extraída PVC NTP ISO 1452 UF DN=200mm C-10, L= 720.40m

SISTEMA DE AGUA
Suministro e instalación en tramo de tubería extraída PVC NTP ISO 1452 UF DN=200mm C-10
POTABLE PARA EL
SECTOR N°02 ~ VALLE
DORADO
Suministro e instalación en tramo de tubería extraída PVC NTP ISO 1452 SP DN= 1 1/2" C-10
- Instalación de Grifos Contraincendios: 13 Unidades DN:100mm

- Instalaciones reposición : 257
Suministro e instalación en tramo de tubería extraída PVC NTP ISO 1452 UF DN=315mm C-10, L= 1,387.03m
Suministro e instalación de tubería PVC NTP ISO 1452 UF DN=63mm C-10, L=359.32m
SISTEMA DE AGUA
Suministro e instalación de tubería PVC NTP 399.002 SP 1 1/2" C-10, L= 656.01m
POTABLE PARA EL
SECTOR N°03 ~ CASCO
URBANO
 Válvula de Control: 25 unidades DN: 315, 250, 200,160mm
SISTEMA DE AGUA - línea de Aducción L= 4,582.33m
POTABLE PARA EL Suministro e instalación de tubería PVC NTP ISO 1452 UF DN=450mm C-10, L= 2,347.52m
SECTOR N°04 ~ Suministro e instalación de tubería PVC NTP ISO 1452 UF DN=250mm C-10, L= 2,234.81m
EXPANSION URBANA  Cámara Sectorizadoras: 01 unidades DN: 250mm
COMPONENTES DETALLE

Suministro e instalación en tramo de tubería extraída PVC NTP ISO 1452 UF DN=1 1/2" C-10, L= 2,318.98m
Suministro e instalación en tramo de tubería extraída PVC NTP ISO 1452 UF DN=250mm C-10, L=
2,393.52m

SISTEMA DE AGUA  Válvula Reductora de Presión: 01 unidades DN: 250mm
POTABLE PARA EL  Válvula de Purga: 03 unidades DN: 160mm
SECTOR N°05 ~ CCATUN  Válvula de Purga: 03 unidades DN: 110mm
RUMI  Válvula de Purga: 01 unidades DN: 63mm
Instalaciones nuevas: 543

- Instalaciones reposición: 163
Los requerimientos de infraestructura del proyecto son:
A) CAPTACIÓN
Para el proyecto integral se plantea realizar una captación superficial al rio Kinkori. Esta será una
captación tipo barraje, el cual cuenta con ventanas de admisión que conducirá el agua a una
cámara lateral, que se ubica al margen derecho de la fuente superficial.
Este tipo de captación se plantea por los siguientes motivos:
 Del estudio hidrológico se tiene que la fuente cuenta con una oferta media (baja en
épocas de estiaje) con respecto a la demanda requerida, siendo necesario una
captación que represe el agua (captación con barraje o azud):
 Este tipo de captación garantiza captar el caudal demandado por los sectores que se
abastecerán de este sistema (Qmd=102.1 l/s para los sectores 1,3 y 4).
 Impide un mayor ingreso de sedimentos a la ventana de admisión, logrando derivar
agua con menor grado de turbidez.
 Requiere muros de encauzamiento.
ESTRUCTURA HIDRÁULICA “BOCATOMA TIPO BARRAJE”
DESCRIPCIÓN DIAMETRO DE SALIDA ESTE (X) NORTE (Y) COTA

CAPTACIÓN
SUPERFICIAL AL RIO 250 mm 635827.62 8608600.30 946 msnm
KINKORI
Descripción:
La bocatoma contará con un muro de encauzamiento, incluida 2 alerones de ingreso y 2 alerones
de salida de 55 m en total, esta será de fc=210kg/cm2. Además, se plantea un barraje fijo o azud,
colchón de amortiguamiento y un desnivel de fc=175kg/cm2 +30%PM; el barraje también contará
con un barraje móvil, que será mediante 2 compuertas manuales tipo tarjeta.
Esta cámara lateral estará ubicada al margen derecho del cauce, contara con cuatro
compartimientos, la primera receptora de caudal entrante, la segunda que es la cámara de carga,
la tercera que viene dada por la cámara de válvulas y la cuarta el desripeador, el cual esta aledaña
al primer compartimiento y devuelve el caudal en exceso que ingresa a la cámara lateral, esto es
mediante un canal.
Vista de la bocatoma en planta

Vista de la bocatoma en corte
1.6.1.1 LÍNEA DE ADUCCIÓN SECTOR 01 ~ PARTE ALTA

La línea de aducción está definida desde la Planta de Tratamiento de Agua Potable ~ PTAP
Proyectada hasta el inicio de la red de distribución, en su trayecto posee dos (02) tramos bien
marcados el primero de ellas desde el los Reservorios Apoyados Proyectados ~ RAP, ambos
con un volumen de almacenamiento de 850.00m3 hasta la Cámara de Distribución de
Caudales 01 ~ CDC – 01 con una progresiva de 0+000 hasta 2+641.08, en la cual se emplea
una tubería de PVC NTP ISO 1452 DN: 450mm que trasladará un caudal de 176.95 l/s.
De la Cámara de Distribución de Caudales 01 – CDC 01, saldrán 02 tuberías una de ella será
transportará un caudal de 171.85 l/s correspondiente a la demanda de los Sectores 03 ~
Casco Urbano y Sector 04 ~ Expansión Urbana, mientras que la segunda tubería trasladará
un caudal de 26.19 l/s para el Sector 01 ~ Parte Alta con una Tubería de PVC NTP ISO 1452
DN: 200mm la cual está distribuida en dos clases la primera de C-10 está hasta una presión
estática de 75 m como máximo según recomendaciones de diseño de trabajar con 75% de
capacidad de clase, el segundo tramo se colocara Tubería de PVC NTP ISO 1452 DN:
200mm C-15 para poder cumplir con las exigencias de diseño que necesariamente hacen
que se proyecte una tubería de esa clase.
En todo el tramo de la Línea de Aducción del Sector 01 ~ Parte Alta, se observa diferente tipo
de material en donde se realizarán las excavaciones para las tuberías, las cuales se detallan
a continuación:
CUADRO N° 3 METRADO DE LÍNEA DE ADUCCIÓN ~ SECTOR 01 – PARTE ALTA

PROMEDIO TOTAL VOLUMEN (m3)
TRAMO DE LINEA DE ADUCCION SECTOR 01 ~ PARTE ALTA
MS (%) RS (%) RF (%) MS (m3) RS (m3) RF (m3) 2° RELLENO(M3)
TRAMO RAP 850m3 - CDC 01 -- UNICA TUBERIA DE 450mm 72.26% 26.39% 1.35% 2828.63 1024.33 45.17 1989.95
TRAMO CDC 01 - J-173 -- UNICA TUBERIA DE 200mm 93.75% 3.75% 2.50% 3484.81 135.23 114.94 2483.82
TOTAL 6313.44 1159.56 160.11 4473.77

La línea de aducción está dada por varios tipos de tuberías las cuales se detallan a
continuación:
CUADRO N° 4 METRADO DE SUMINISTRO E INSTALACIÓN DE TUBERÍA

SUMINISTRO E INSTALACION DE TUBERIAS
SUMINIST. E INST. DE TUBERIA HDPE NTP ISO 4427 DN=200mm SDR 13.6 m 820.55
SUMINIST. E INST. DE TUBERIA PVC NTP ISO 1452 UF DN=200mm C-10 m 2,644.52
TOTAL m 5,679.45
Cabe mencionar que todo el tramo posee accesorios, las zanjas donde se asentara la tubería
de aducción poseen características de acuerdo a los diámetros de las tuberías, pudiendo
agruparlas de la siguiente manera:
 Para tubería de PVC NTP ISO 1452 DN: 450mm, la zanja tendrá un ancho de 0.85m,
una cama de apoyo de 0.20m, el primer relleno con un espesor de 0.65m mientras
que el segundo relleno con una altura en promedio de 0.70m, lo cual hace una altura
aproximada de 1.55m.
 Para tubería de PVC NTP ISO 1452 DN: 250mm - 160mm, la zanja tendrá un ancho
de 0.75m, una cama de apoyo de 0.15m, el primer relleno con un espesor de 0.40m
mientras que el segundo relleno con una altura en promedio de 0.70m, lo cual hace
una altura aproximada de 1.25m.
 Para tubería de PVC NTP ISO 1452 DN ≤ 110mm, la zanja tendrá un ancho de
0.40m, una cama de apoyo de 0.10m, el primer relleno con un espesor de 0.45m
IMAGEN N° 1 DETALLE DE ZANJAS SEGÚN DIÁMETROS DE TUBERÍAS

La línea de aducción del Sector 01 ~ Parte Alta se observa que se presenta los
 CÁMARA SECTORIZADORAS: 01 UNIDADES DN: 450MM

Construcción de 01 Cámara Sectorizadoras para el Sector 01, esta cámara está
formada por tres (03) componentes que son:
 Cámara de Medición Proyectada.
Esta cámara posee dimensiones internas de 2.20x2.20m y una altura de 2.65m y un
espesor de muro de 0.25m, mientras que las losas superior e inferior tienen un espesor
de 0.25m.El ingreso a la cámara de medición proyectada es mediante una entrada
circular de diámetro de 0.60m la cual consta de un marco y tapa de hierro dúctil con
mecanismo de seguridad, además posee una puerta corrediza de plancha estriada de
Φ 1/8”, para descender posee una escalera metálica tipo marinera, para la ventilación
se ha considerado tuberías de acero de DN: 200mm que van desde el interior de la
válvula de purga hasta un punto libre en la berma.
El tarrajeo será con mortero 1:4, e=1.50 cm para exteriores mientras que el tarrajeo para
interiores será de mortero 1:2, e=2.00cm, se usará 2 manos de pintura látex en la
Cámara de Medición Proyectada y pintura esmalte 2 manos para tapas, Finalmente el
sistema estará dotado con accesorios de ø=450mm.
 Cámara de Control Proyectada.

Se han considerado losas removibles de concreto armado para los casos de Operación
y Manteniendo y/o cuando sea necesario una reparación dichas losas son de 0.45x1.75
y un espesor de 0.10m, además que poseen sujetadores de acero liso. El tarrajeo será
con mortero 1:4, e=1.50 cm para exteriores mientras que el tarrajeo para interiores será
de mortero 1:2, e=2.00cm, se usará 2 manos de pintura látex en la Cámara de Control
Proyectada y pintura esmalte 2 manos para tapas, Finalmente el sistema estará dotado
con accesorios de ø=450mm.
 Cámara de Aire Proyectada.


Cámara de Aire Proyectada y pintura esmalte 2 manos para tapas, Finalmente el
CUADRO N° 5 ESTRUCTURA HIDRAULICA: CAMARA SECTORIZADORA DN= 450mm

CARACTERISTICAS CAMARA SECTORIZADORA DN= 450mm
Descripción Ubicación Dimensiones (m)
CS ~ 450mm Sector 01 7.50x3.80x2.65

Esquema Cámaras Sectorizadoras ~ Planta
Esquema Cámaras Sectorizadoras ~ Corte Transversal

Esquema Cámaras Sectorizadoras ~ Placa Removible
Esquema Cámaras Sectorizadoras ~ Sistema de Ventilación

 VÁLVULA REDUCTORA DE PRESIÓN: 01 UNIDADES DN: 450MM

Construcción de 01 Válvula Reductora de Presión para el Sector 01, está formada por
tres (03) componentes que son:



CUADRO N° 6 ESTRUCTURA HIDRAULICA: VÁLVULA REDUCTORA DE PRESIÓN DN=

450mm
VRP ~ 450mm Sector 01 7.5x3.80x2.65

Esquema Válvula Reductora de Presión ~ Planta
Esquema Válvula Reductora de Presión ~ Corte Transversal
Esquema Válvula Reductora de Presión ~ Losa Removible

Esquema Válvula Reductora de Presión ~ Detalles

 PASE AÉREO L=10 M (2 UND)

En términos generales para el diseño de los pases aéreos se ha considerado emplear
un pórtico de apoyo en ambos extremos, el concreto empleado en general es f’c=210
kg/cm2, las péndolas y catenarias serán cable de acero de la serie 6x19 tipo boa alma
de acero.
Los pases aéreos contaran con 2 empalmes tipo dreseer, por lo cual en general la
tubería de HDPE está sujeta en el aire por péndolas de cable de acero, este cable
principal estará sostenido por las torres ubicadas en cada extremo de la tubería de
HDPE con sus respectivos anclajes.
SOLADO
En todas las estructuras se está colocando un solado con sus respectivas medidas.
Zapata ambos extremos de concreto simple f'c = 100 kg/cm2 de 2.00x2.20x0.10
Bloque de anclaje ambos extremos de concreto simple f'c=100 kg/cm2 de
2.00x1.50x0.10.
PORTICO
En esta estructura irán ambos extremos con las siguientes medidas torres dobles en
ambos extremos de concreto armado f'c = 210 kg/cm2 de 0.30x0.50x3.80
Vigas ambos extremos de concreto armado f'c = 210 kg/cm2 de 0.30x0.50x0.55
Zapata ambos extremos en concreto armado f'c = 210 kg/cm2 de 2.00x2.20x0.50
CABLES Y PENDOLAS
Están compuestas por cable, abrazadera, pernos, grapa grapas, Crosby, y acero liso
con sus respectiva medidas.
Suministro e instalación de cable de acero 5/8" tipo boa alma de acero 27.92m
Cable de acero 1/2" serie 6x19 tipo boa alma de acero 14.50m
Abrazadera con platina 1/4"~ para DN: 450mm
Abrazadera con platina 1/4"~ para catenaria
Perno 1/2"x3"
Grapa ½
Grapas Crosby 5/8"
Acero liso ASTM A36 1.23m
En cada extremo de los pases aéreos contaran con Tensor de acero con 2 espigas de
ojal ∅ 1 1/4 Para sujetar los cables.
Suministro e instalación de tubería HDPE NTP ISO 4427 DN 450mm PN=10 SDR 17
14.50m
Carro de dilatación 5 rodillos 1/2" (Incluye anclajes)
Unión dreseer para tubería PVC SP 450mm y HDPE 450mm
CAMARA DE ANCLAJE
Consta de cámaras de anclaje en cada uno de los extremos como soporte de los
anclajes de los pases aéreos.
Bloque de anclaje ambos extremos de concreto armado f'c = 175 kg/cm2 de
2.00x1.50x1.00
Parapeto de protección ambos extremos de concreto armado f'c = 175 kg/cm2 de
1.00x0.10x0.50
CUADRO N° 7 ESTRUCTURA HIDRAULICA: PASE AÉREO

PASES AEREOS EN LINEA DE ADUCCION
ITEM DESCRIPCIÒN DIAMETRO ESTE (X) NORTE (Y) TRAMO
1 PASE AEREO N° 01 L=10m 450mm 624106.146 8633210.897
Aducción ~ Sector 01
2 PASE AEREO N° 02 L=10m 450mm 624057.151 8633067.420
Fuente: Elaboración Propia de la MDP
Esquema Pase Aéreo ~ L= 10.00m -- Planta
Esquema Pase Aéreo ~ L= 10.00m – Corte
Esquema Pase Aéreo ~ L= 10.00m – Detalle Carro de Dilatación


En términos generales para el diseño de los pases aéreos se ha considerado emplear un
pórtico de apoyo en ambos extremo, el concreto empleado en general es f’c=210 kg/cm2,
las péndolas y la catenaria serán cable de acero de la serie 6x19 tipo boa alma de acero.
Los pases aéreos contaran con 2 empalmes tipo dreseer, por lo cual en general la tubería
de HDPE está sujeta en el aire por péndolas de cable de acero, este cable principal estará
sostenido por las torres ubicadas en cada extremo de la tubería de HDPE con sus
respectivos anclajes.
SOLADO
Bloque de anclaje ambos extremos de concreto simple f'c=100 kg/cm2 de 2.40x1.50x0.10
PORTICO
En esta estructura irán ambos extremos con las siguientes medidas
Torre doble ambos extremos de concreto armado f'c = 210 kg/cm2 de 0.50x0.50x4.30
CABLES Y PENDOLAS
Perno 1/2"x3"
Grapa ½
Grapas Crosby 5/8"
Suministro e instalación de tubería HDPE NTP ISO 4427 DN 450MM PN=10 SDR 17
L= 14.50m
CAMARA DE ANCLAJE
2.40x1.50x1.50
1.00x0.10x0.50

1 PASE AEREO N° 03 L=15m 450mm 624106.146 8633210.897
2 PASE AEREO N° 024L=15m 450mm 624057.151 8633067.420

pórtico de apoyo en ambos extremos, el concreto empleado en general es f’c=210 kg/cm2,
las péndolas y catenarias serán cable de acero de la serie 6x19 tipo boa alma de acero.
Los pases aéreos contaran con 2 empalmes de la tubería PVC y HDPE se utilizara unión
dreseer, por lo cual en general la tubería de HDPE está sujeta en el aire por péndolas de
cable de acero, este cable principal estará sostenido por las torres ubicadas en cada
extremo de la tubería de HDPE con sus respectivos anclajes.
SOLADO
Dado de apoyo para tubería concreto simple f'c = 140 kg/cm2 2.40x0.55x0.35
PORTICO
CABLES Y PENDOLAS
Están compuestas por cable, abrazadera, pernos, grapa grapas, Crosby, y acero liso con
sus respectiva medidas.
Suministro e instalación de cable de acero 5/8" tipo boa alma de acero L= 43.54m
Cable de acero 1/2" serie 6x19 tipo boa alma de acero L= 34.48m
Perno 1/2"x3"
Grapa ½
Grapas Crosby 5/8"
En cada extremo de los pases aéreos contaran con Tensor de acero con 2 espigas de ojal
∅ 1 1/4 Para sujetar los cables.
Suministro e instalación de tubería HDPE NTP ISO 4427 DN 450MM PN=10 SDR 17 L=
29.00m
CAMARA DE ANCLAJE
Consta de cámaras de anclaje en cada uno de los extremos como soporte de los anclajes
de los pases aéreos.
Bloque de anclaje ambos extremos de concreto armado f'c = 175 kg/cm2 de 2.50x2.50x1.50
1.00x0.10x0.50
CUADRO N° 9 ESTRUCTURA HIDRÁULICA: PASE AÉREO

1 PASE AEREO N° 03 L=20m 450mm 624106.146 8633210.897
2 PASE AEREO N° 02 L=20m 450mm 624057.151 8633067.420
3 PASE AEREO N° 03 L=20m 450mm 624106.146 8633210.897
4 PASE AEREO N° 02 L=20m 450mm 624057.151 8633067.420

pórtico de apoyo en ambos extremos, el concreto empleado en general es f’c=210
kg/cm2, las péndolas y la catenaria serán cable de acero de la serie 6x19 tipo boa alma
de acero.
SOLADO
PORTICO
CABLES Y PENDOLAS
Perno 1/2"x3"
Grapa ½
Grapas Crosby 5/8"
L=69.27m
CÁMARA DE ANCLAJE
2.70x2.70x1.50
1.00x0.10x0.50

1 PASE AEREO N° 03 L=30m 450mm 624106.146 8633210.897 Aducción ~ Sector 01


las péndolas y la catenaria serán de cables de acero de la serie 6x19 tipo boa alma de
acero.
SOLADO
PORTICO
CABLES Y PENDOLAS
Perno 1/2"x3"
Grapa ½
Grapas Crosby 5/8"
96.92m
CAMARA DE ANCLAJE
1.00x0.10x0.50


 VÁLVULA DE PURGA: 01 UNIDADES DN: 450mm

Se instalarán en los extremos y en el punto más bajo de la Línea de Aducción, a fin de
realizar el mantenimiento, limpieza y purga, se construirán 04 válvulas de purga de
diámetro interno R=1.50m, una altura interna de 2.00m y el espesor del muro de 0.20m,
las losas inferior y superior con un espesor de 0.20m, en general la resistencia del
concreto será de f’c=210 kg/cm2.
El ingreso a la válvula de purga es mediante una entrada circular de diámetro de 0.60m

la cual consta de un marco y tapa de hierro dúctil con mecanismo de seguridad, además
posee una puerta corrediza de plancha estriada de Φ 1/8”, para descender posee una
escalera metálica tipo marinera, para la ventilación se ha considerado tuberías de acero
de DN: 150mm que van desde el interior de la válvula de purga hasta un punto libre en
la berma.
El tarrajeo será con mortero 1:4, e=1.5 cm, se usará 2 manos de pintura látex en la caja
de válvula de purga y pintura esmalte 2 manos para tapas, Finalmente el sistema estará
dotado con accesorios de válvulas de purga de ø=450mm y ø=200mm
CUADRO N° 12 ESTRUCTURA HIDRAULICA: VALVULA DE PURGA

VÀLVULA DE PURGA EN LÌNEA DE ADUCCIÒN
DESCRIPCIÒN DIAMETRO ESTE (X) NORTE (Y) UBICACIÓN
V. PURGA N°1 450mm 623663.2263 8632431.34
V. PURGA N°2 200mm 623663.2263 8632431.34

V. PURGA N°3 200mm 623663.2263 8632431.34
V. PURGA N°4 200mm 623663.2263 8632431.34

Esquema Válvula de Purga

 VÁLVULA DE AIRE: 02 UNIDADES DN: 450mm

Se instalarán en el punto más alto de la Línea de Aducción, a fin de realizar la liberación
del aire atrapado en las tuberías, para la línea de aducción se construirán 02 válvulas
de aire de dimensiones internas 2.50x2.00 y una altura interna de 3.00m, con espesor
de muro de 0.20m, las losas inferior y superior con un espesor de 0.20m, en general la
resistencia del concreto será de f’c=210 kg/cm2.
El ingreso a la válvula de aire es mediante una entrada circular de diámetro de 1.00m

la berma.
dotado con accesorios de válvulas de aire de ø=450mm.
CUADRO N° 13 ESTRUCTURA HIDRAULICA: VALVULA DE AIRE

VÀLVULA DE AIRE EN LÌNEA DE CONDUCCIÒN
V. AIRE N°1 450mm 624093.027 8633166.587
V. AIRE N°2 450mm 623381.434 8632142.314
Esquema Válvula de Aire


de aire de diámetro interno R=1.50m, una altura interna de 2.00m y el espesor del muro
de 0.20m, las losas inferior y superior con un espesor de 0.20m, en general la

la berma.
CUADRO N° 14 ESTRUCTURA HIDRÁULICA: VÁLVULA DE AIRE
VÁLVULA DE AIRE EN LÍNEA DE CONDUCCIÓN

V. AIRE N°1 200mm 624093.027 8633166.587 Aducción ~ Sector 01

 CRUCE AÉREO:
Esquema Cruce Aéreo Tipo I
Esquema Cruce Aéreo Tipo II
1.6.1.2 REDES DE DISTRIBUCIÓN SECTOR 01 ~ PARTE ALTA

Se tiene proyectado la instalación de redes de distribución de agua potable en el área
de estudio según el siguiente Metrado:
CUADRO N° 15 METRADO DE REDES DE DISTRIBUCIÓN PROYECTADOS

SUMINISTRO E INSTALACION DE TUBERIAS UND METRADO
SUMINIST. E INST. DE TUBERIA HDPE NTP ISO 4427 DN=200mm SDR 13.6 m 817.27
SUMINIST. E INST. DE TUBERIA PVC NTP ISO 1452 UF DN=200mm C-10 m 212.02
SUMINIST. E INST. DE TUBERIA PVC NTP 399.002 SP 1 1/2" C-10 m 7,218.02
TOTAL m 13,717.20
Cabe mencionar que todo el tramo posee accesorios, las zanjas donde se asentaran
las tuberías de las redes de distribución poseen características de acuerdo a los
diámetros de las tuberías, pudiendo agruparlas de la siguiente manera:
 Para tubería de PVC NTP ISO 1452 DN: 450mm, la zanja tendrá un ancho
de 0.85m, una cama de apoyo de 0.20m, el primer relleno con un espesor
de 0.65m mientras que el segundo relleno con una altura en promedio de

0.70m, lo cual hace una altura aproximada de 1.55m.
 Para tubería de PVC NTP ISO 1452 DN: 250mm - 160mm, la zanja tendrá
un ancho de 0.75m, una cama de apoyo de 0.15m, el primer relleno con
un espesor de 0.40m mientras que el segundo relleno con una altura en
promedio de 0.70m, lo cual hace una altura aproximada de 1.25m.
 Para tubería de PVC NTP ISO 1452 DN ≤ 110mm, la zanja tendrá un ancho
En las Redes de Distribución del Sector 01 ~ Parte Alta, se observa que se presenta
los siguientes componentes:
 Válvula de Aire: 06 unidades DN: 1 ½”
 Válvula de Control: xxx unidades DN: xxxmm
 VÁLVULA REDUCTORA DE PRESIÓN: 05 UNIDADES DN: 100MM

Construcción de cinco 05 Válvula Reductora de Presión para las Redes de Distribución
del Sector 01 ~ Parte Alta, está formada por tres (03) componentes que son:

de 0.25m. El ingreso a la cámara de medición proyectada es mediante una entrada


Cámara de Control Proyectada y pintura esmalte 2 manos para tapas, Finalmente el

CUADRO N° 16 ESTRUCTURA HIDRAULICA: VÁLVULA REDUCTORA DE PRESIÓN

DN= 100mm
VRP ~ 100mm Sector 01 2.20x1.50x2.00

VRP ~ 100mm Sector 01 2.20x1.50x2.00
VRP ~ 100mm Sector 01 2.20x1.50x2.00
VRP ~ 100mm Sector 01 2.20x1.50x2.00
VRP ~ 100mm Sector 01 2.20x1.50x2.00
Esquema Válvula Reductora de Presión ~ Acero en losa superiores

 VÁLVULA DE PURGA: 01 UNIDADES DN: 75mm - 16 UNIDADES DN: 1 ½”

Se instalarán en los extremos y en el punto más bajo de las Redes de Distribución del
Sector 01 ~ Parte Alta, a fin de realizar el mantenimiento, limpieza y purga, se
construirán 17 válvulas de purga de diámetro interno R=1.50m, una altura interna de

2.00m y el espesor del muro de 0.20m, las losas inferior y superior con un espesor de
0.20m, en general la resistencia del concreto será de f’c=210 kg/cm2.

la berma.
dotado con accesorios de válvulas de purga de ø=75mm y ø= 1 ½”

VÀLVULA DE PURGA EN LÌNEA DE CONDUCCIÒN
V. PURGA N°1 75mm 623663.2263 8632431.34
V. PURGA N°2 110mm 623257.4155 8632070.171
Redes de
V. PURGA N°3 110mm 622009.7467 8631713.767 Distribución del
V. PURGA N°4 110mm 621739.9696 8631237.485 Sector 01 ~ Parte
Alta
V. PURGA N°5 110mm 621218.186 8630789.182
V. PURGA N°6 110mm 620903.491 8630743.077

 VÁLVULA DE AIRE: 01 UNIDADES DN: 200mm - 01 UNIDADES DN: 100 - 01

UNIDADES DN: 75mm - 06 UNIDADES DN: 1 ½”
Se instalarán en el punto más alto de las Redes de Distribución del Sector 01 ~ Parte
Alta, a fin de realizar la liberación del aire atrapado en las tuberías, para las redes de
distribución se construirán 09 válvulas de aire de diámetro interno R=1.50m, una altura

interna de 2.00m y el espesor del muro de 0.20m, las losas inferior y superior con un
espesor de 0.20m, en general la resistencia del concreto será de f’c=210 kg/cm2.

la berma.
dotado con accesorios de válvulas de aire de ø=200mm, ø=100mm, ø=75mm y ø=1 ½”.

VÀLVULA DE AIRE EN LÌNEA DE CONDUCCIÒN
V. AIRE N°1 110mm 624093.027 8633166.587
V. AIRE N°2 110mm 623381.434 8632142.314
V. AIRE N°3 110mm 623024.8511 8631772.93
04 comunidades
V. AIRE N°4 110mm 622428.0351 8631869.932
V. AIRE N°5 110mm 621822.3793 8631606.076
V. AIRE N°6 110mm 621318.1643 8630967.269

 VÁLVULA DE CONTROL:
Se instalarán en las redes de distribución a fin de garantizar y regular las caudales, se
construirán 06 de control y regulación de dimensiones internas 1.50x1.50 de lados y
2.00m de altura interna, espesor del muro de 0.20m, las losas inferior y superior con un

la berma.
dotado con accesorios de válvulas de purga de ø=110mm.
CUADRO N° 19 ESTRUCTURA HIDRAULICA: VALVULA DE CONTROL

VÀLVULA DE CONTROL EN LÌNEA DE REDES DE DISTRIBUCION
V. CONT N°7 90mm 620824.1253 8628858.564 Sector 01 ~ Parte Alta
Esquema Válvula de Control ~ Planta
Esquema Válvula de Control ~ Corte A-A

Esquema Válvula de Control ~ Corte B-B


pórtico de apoyo en ambos extremo, el concreto empleado en general es f’c=210 kg/cm2,
las péndolas y la catenaria serán cable de acero de la serie 6x19 tipo boa alma de acero.
Los pases aéreos contaran con 2 empalmes tipo dreseer, por lo cual en general la tubería
de HDPE está sujeta en el aire por péndolas de cable de acero, este cable principal estará
sostenido por las torres ubicadas en cada extremo de la tubería de HDPE con sus
respectivos anclajes.
SOLADO
PORTICO
CABLES Y PENDOLAS
Perno 1/2"x3"
Grapa ½
Grapas Crosby 5/8"
L= 14.50m
CAMARA DE ANCLAJE
2.40x1.50x1.50
1.00x0.10x0.50
CUADRO N° 20 ESTRUCTURA HIDRÁULICA: PASE AÉREO

PASES AEREOS EN REDES DE DISTRIBUCION – SECTOR 01 ~ PARTE ALTA
1 PASE AEREO N° 03 L=15m 450mm 624106.146 8633210.897 Distribución ~ Sector 01


las péndolas y catenarias serán cable de acero de la serie 6x19 tipo boa alma de acero.
SOLADO
PORTICO
CABLES Y PENDOLAS
Perno 1/2"x3"
Grapa ½
Grapas Crosby 5/8"
29.00m
CAMARA DE ANCLAJE
1.00x0.10x0.50

PASES AEREOS EN REDES DE DISTRIBUCION SECTOR 01 ~ PARTE ALTA
1 PASE AEREO N° 03 L=20m 450mm 624106.146 8633210.897
Distribución ~ Sector 01
2 PASE AEREO N° 02 L=20m 450mm 624057.151 8633067.420

pórtico de apoyo en ambos extremos, el concreto empleado en general es f’c=210
kg/cm2, las péndolas y la catenaria serán cable de acero de la serie 6x19 tipo boa alma
de acero.
SOLADO
PORTICO
CABLES Y PENDOLAS
Perno 1/2"x3"
Grapa ½
Grapas Crosby 5/8"
L=69.27m
CAMARA DE ANCLAJE
2.70x2.70x1.50
1.00x0.10x0.50


1.6.1.3 CONEXIONES DOMICILIARIAS SECTOR 01 ~ PARTE ALTA

Se proyecta la instalación de 434 conexiones de agua potable para el Sector 01 ~ Parte Alta
CUADRO N° 23 METRADO DE CONEXIONES DOMICILIARIAS NUEVAS

Componente Unidad Metrado
Conexiones und 434
Instalación de conexiones domiciliarias para viviendas DN
und 432
1/2" PVC terreno normal
Instalación de conexiones domiciliarias para instituciones
und 02
sociales y publicas DN 3/4" PVC terreno normal
Esquema Conexión Domiciliaria – Planta
Esquema Conexión Domiciliaria – Corte
Esquema Conexión Domiciliaria – Detalle

1.6.2 SISTEMA DE AGUA POTABLE PARA EL SECTOR 02 ~ VALLE DORADO
1.6.2.1 LÍNEA DE ADUCCIÓN SECTOR 02 ~ VALLE DORADO

La línea de aducción está definida desde la Planta de Tratamiento de Agua Potable ~ PTAP
Existente hasta el inicio de la red de distribución, en su trayecto posee un (01) tramo. Para
cubrir el volumen total se empleará el RESERVORIO EXISTENTE APOYADO 01 ~ REA 01
el cual tiene un volumen de 350m3 y se proyectara la construcción de RESERVORIO
APOYADO PROYECTADO 02 ~ RAP 02 con un volumen de 100m3 tener en consideración
que para la construcción del nuevo reservorio la cota de emplazamiento y la altura de tirante
de agua para que en el funcionamiento de ambos reservorios actúen como vasos
comunicantes para evitar problemas por volumen diferentes.
En todo el tramo de la Línea de Aducción del Sector 02 ~ Valle Dorado, se observa diferente
tipo de material en donde se realizarán las excavaciones para las tuberías, las cuales se
detallan a continuación:
CUADRO N° 24 METRADO DE LÍNEA DE ADUCCIÓN ~ SECTOR 01 – PARTE ALTA

TRAMO DE LINEA DE ADUCCION SECTOR 02 ~ VALLE PROMEDIO TOTAL VOLUMEN (m3)
DORADO MS (%) RS (%) RF (%) MS (m3) RS (m3) RF (m3) 2° RELLENO(M3)
TRAMO REA 01 - J-24 -- UNICA TUBERIA DE 200mm 100.00% 0.00% 0.00% 26.74 0.00 0.00 19.16
TRAMO RAP 02 - J-01 -- UNICA TUBERIA DE 200mm 65.00% 31.76% 3.24% 648.30 318.39 30.70 700.01
TOTAL 675.05 318.39 30.70 719.17
La línea de aducción está dada por varios tipos de tuberías las cuales se detallan a
continuación:

TOTAL m 18.38
La línea de aducción también presenta extracción y reposición de tubería existente está

CUADRO N° 26 METRADO DE SUMINISTRO E INSTALACIÓN DE TUBERÍA EXTRAIDA

SUMINISTRO E INSTALACION DE TUBERIAS EXTRAIDAS
SUMINIST. E INST. EN TRAMO DE TUBERIA EXTRAIDA PVC NTP ISO 1452 UF DN=200mm C-10 m 720.40
TOTAL m 720.40
 CÁMARA SECTORIZADORAS: 01 UNIDADES DN: 200mm




Descripción Ubicación Dimensiones (m) Este (X) (m) Norte (Y) (m)
CS ~ 200mm Sector 02 5.00x2.15x2.20 623,160.75 8,631,965.02



1.6.2.2 REDES DE DISTRIBUCIÓN SECTOR 02 ~ VALLE DORADO

CUADRO N° 28 METRADO DE REDES DE DISTRIBUCION PROYECTADOS

SUMINIST. E INST. DE TUBERIA PVC NTP 399.002 SP 1 1/2" C-10 m 4439.81
TOTAL m 13,717.20
CUADRO N° 29 METRADO DE REDES DE DISTRIBUCION TUBERÍAS EXTRAÍDAS

SUMINIST. E INST. EN TRAMO DE TUBERIA EXTRAIDA PVC NTP ISO 1452 UF DN=63mm C-10 m 1,512.17
SUMINIST. E INST. EN TRAMO DE TUBERIA EXTRAIDA PVC NTP ISO 1452 SP DN= 1 1/2" C-10 m 788.29
TOTAL m 4,673.09
En las Redes de Distribución del Sector 02 ~ Valle Dorado, se observa que se

presenta los siguientes componentes:

 Válvula de Control: xxx unidades DN: xxx”
 Válvula de Purga: 03 unidades DN: 63mm - Válvula de Purga: 10 unidades DN: 1 ½”

Sector 02 ~ Valle Dorado, a fin de realizar el mantenimiento, limpieza y purga, se

la berma.
dotado con accesorios de válvulas de purga de ø=75mm y ø= 1 ½”
CUADRO N° 30 ESTRUCTURA HIDRÁULICA: VÁLVULA DE PURGA

VÀLVULA DE PURGA EN REDES DE DISTRIBUCION
V. PURGA N°1 75mm 623663.2263 8632431.34 Redes de
Distribución del
V. PURGA N°2 110mm 623257.4155 8632070.171 Sector 02 ~ Valle
Dorado
Se instalarán en las redes de distribución a fin de garantizar y regular las caudales, se
construirán 06 de control y regulación de dimensiones internas 1.50x1.50 de lados y
2.00m de altura interna, espesor del muro de 0.20m, las losas inferior y superior con un

la berma.



1.6.2.3 CONEXIONES DOMICILIARIAS SECTOR 02 ~ VALLE DORADO

Se proyecta la instalación de 739 conexiones de agua potable para el Sector 02 ~ Valle
Dorado, las cuales se detallan a continuación:

Conexiones und 482
und 440
und 42
CUADRO N° 33 METRADO DE CONEXIONES DOMICILIARIAS REPOSICIÓN

Conexiones und 257
Instalación de conexiones domiciliarias para viviendas
und 223
reposición DN 1/2" PVC terreno normal
und 34
sociales y publicas reposición DN 3/4" PVC terreno normal

1.6.3 SISTEMA DE AGUA POTABLE PARA EL SECTOR 03 ~ CASCO URBANO
1.6.3.1 LÍNEA DE ADUCCIÓN SECTOR 03 ~ CASCO URBANO

La tubería que transporta un caudal de 171.85 l/s correspondiente a la demanda de los
Sectores 03 ~ Casco Urbano y Sector 04 ~ Expansión Urbana, es de PVC NTP ISO 1452
DN: 450mm C-10, la cual llega a Cámara de Distribución de Caudales 02 – CDC 02; en el
caso del Sector 03 ~ Casco Urbano se empleara una tubería de PVC NTP ISO 1452 DN:
315mm C-10 en la línea de aducción
En todo el tramo de la Línea de Aducción del Sector 03, se observa diferente tipo de material
en donde se realizarán las excavaciones para las tuberías, las cuales se detallan a
continuación:
CUADRO N° 34 METRADO DE LÍNEA DE ADUCCIÓN ~ SECTOR 03 – CASCO URBANO

85.00% 13.57% 1.43% 1610.59 258.27 25.95 1218.84
La línea de aducción también presenta extracción y reposición de tubería existente está

CUADRO N° 35 METRADO DE SUMINISTRO E INSTALACIÓN DE TUBERÍA EXTRAIDA

SUMINISTRO E INSTALACION DE TUBERIAS EXTRAIDAS
SUMINIST. E INST. DE TUBERIA EXTRAIDA PVC NTP ISO 1452 UF DN=315mm C-10 m 1,387.03
TOTAL m 1,387.03




CS ~ 300mm Sector 03 6.00x3.00x2.45



 VÁLVULA REDUCTORA DE PRESIÓN: 01 UNIDADES DN: 300mm




CUADRO N° 37 ESTRUCTURA HIDRAULICA: VÁLVULA REDUCTORA DE PRESIÓN DN=

300mm
VRP ~ 300mm Sector 03 5.50x3.30x2.65




Se instalarán en los extremos y en el punto más bajo de la Línea de aducción, a fin de

la berma.

DESCRIPCIÒN DIAMETRO UBICACIÓN
V. PURGA N°1 300mm Línea de Aducción ~ Sector 03

1.6.3.2 REDES DE DISTRIBUCIÓN SECTOR 03 ~ CASCO URBANO


SUMINIST. E INST. DE TUBERIA PVC NTP 399.002 SP 1 1/2" C-10 m 656.01
TOTAL m 1,289.33

TOTAL m 1,767.00
En las Redes de Distribución del Sector 02 ~ Valle Dorado, se observa que se

 Válvula de Control: xxx unidades DN: xxx”

Sector 03 ~ Casco Urbano, a fin de realizar el mantenimiento, limpieza y purga, se

la berma.

VÀLVULA DE PURGA EN LÌNEA DE CONDUCCIÒN
V. PURGA N°1 100mm
V. PURGA N°2 100mm Redes de Distribución Sector 03 ~ Casco Urbano
V. PURGA N°3 100mm

 VÁLVULA DE CONTROL: Se instalarán en las redes de distribución a fin de

garantizar y regular las caudales, se construirán 06 de control y regulación de
dimensiones internas 1.50x1.50 de lados y 2.00m de altura interna, espesor del muro

la berma.


1.6.3.3 CONEXIONES DOMICILIARIAS SECTOR 03 ~ CASCO URBANO

Se proyecta la instalación de 32 conexiones de agua potable para el Sector 03 ~ Casco
Urbano, las cuales se detallan a continuación:

Conexiones und 32
und 17
und 15

1.6.4 SISTEMA DE AGUA POTABLE PARA EL SECTOR 04 ~ EXPANSIÓN URBANA
1.6.4.1 LÍNEA DE ADUCCIÓN SECTOR 04 ~ EXPANSIÓN URBANA
La tubería que transporta un caudal de 171.85 l/s correspondiente a la demanda de los
Sectores 03 ~ Casco Urbano y Sector 04 ~ Expansión Urbana, es de PVC NTP ISO 1452
DN: 450mm C-10, la cual llega a Cámara de Distribución de Caudales 02 – CDC 02; en el
caso del Sector 03 ~ Casco Urbano se empleara una tubería de PVC NTP ISO 1452 DN:
315mm C-10 en la línea de aducción, mientras que para el Sector 04 ~ Expansión Urbana
se empleara una tubería de PVC NTP ISO 1452 DN: 250mm C-10
En todo el tramo de la Línea de Aducción del Sector 04 ~ Expansión Urbana, se observa

diferente tipo de material en donde se realizarán las excavaciones para las tuberías, las
cuales se detallan a continuación:
CUADRO N° 42 METRADO DE LÍNEA DE ADUCCIÓN ~ SECTOR 04 – EXPANSIÓN

URBANA
77.71% 21.10% 1.19% 3162.90 861.23 40.38 2369.70
La línea de aducción también presenta suministro e instalación de tubería está se detallan a

continuación:

TOTAL m 4,582.33
La línea de aducción del Sector 04 ~ Expansión Urbana se observa que se presenta

los siguientes componentes:





CS ~ 250mm Sector 04 5.00x2.15x2.20







CUADRO N° 45 ESTRUCTURA HIDRÁULICA: VÁLVULA REDUCTORA DE PRESIÓN DN=

250mm
Descripción Ubicación Dimensiones (m) Este (X) (m) Norte (Y) (m)
VRP ~ 250mm Sector 01 4.00x2.20x2.00 623,160.75 8,631,965.02



 VÁLVULA DE PURGA: 01 UNIDADES DN: 450mm - 01 UNIDADES DN: 250mm


la berma.
dotado con accesorios de válvulas de purga de ø=450mm y ø=250mm.

V. PURGA N°1 450mm 623663.2263 8632431.34 Línea Aducción
V. PURGA N°2 250mm 623257.4155 8632070.171 Sector 04


del aire atrapado en las tuberías, para la línea de Aducción se construirán 01 válvulas
de aire de dimensiones internas 2.50x2.00 y una altura interna de 3.00m, con espesor
de muro de 0.20m, las losas inferior y superior con un espesor de 0.20m, en general la

la berma.
CUADRO N° 47 ESTRUCTURA HIDRÁULICA: VÁLVULA DE AIRE

VÁLVULA DE AIRE EN LÍNEA DE ADUCCIÓN
Línea Aducción
V. AIRE N°1 110mm 624093.027 8633166.587
Sector 04

1.6.4.2 REDES DE DISTRIBUCIÓN SECTOR 04 ~ EXPANSIÓN URBANA

TOTAL m 15,721.44

SUMINIST. E INST. EN TRAMO DE TUBERIA EXTRAIDA PVC NTP ISO 1452 UF DN=1 1/2" C-10 m 2,318.98
TOTAL m 4,133.36
En las Redes de Distribución del Sector 04 ~ Expansión Urbana, se observa que se

 Válvula de Control: xxx unidades DN: xxxmm




CUADRO N° 50 ESTRUCTURA HIDRAULICA: VÁLVULA REDUCTORA DE PRESIÓN

DN= 200mm
VRP ~ 200mm Sector 04 4.00x2.20x2.00



 VÁLVULA DE PURGA: 02 UNIDADES DN: 63mm - 09 UNIDADES DN: 1 ½”

Sector 04 ~ Expansión Urbana, a fin de realizar el mantenimiento, limpieza y purga, se

la berma.

VÀLVULA DE PURGA EN REDES DE DISTRIBUCIÓN
V. PURGA N°1 100mm
V. PURGA N°2 100mm Redes de Distribución Sector 04 ~ Expansión Urbana
V. PURGA N°3 100mm


Se instalarán en el punto más alto de las Redes de Distribución del Sector 04 ~
Expansión Urbana, a fin de realizar la liberación del aire atrapado en las tuberías, para
la las redes de distribución se construirán 01 válvulas de aire de diámetro interno
R=1.50m, una altura interna de 2.00m y el espesor del muro de 0.20m, las losas inferior
y superior con un espesor de 0.20m, en general la resistencia del concreto será de
f’c=210 kg/cm2.

la berma.

VÀLVULA DE AIRE EN REDES DE DISTRIBUCIÓN
V. AIRE N°1 63mm Redes de Distribución Sector 04

Se instalarán en las redes de distribución a fin de garantizar y regular las caudales,
seran de dimensiones internas 1.50x1.50 de lados y 2.00m de altura interna, espesor
del muro de 0.20m, las losas inferior y superior con un espesor de 0.20m, en general la

la berma.
de válvula de purga y pintura esmalte 2 manos para tapas,


1.6.4.3 CONEXIONES DOMICILIARIAS SECTOR 04 ~ EXPANSIÓN URBANA

Se proyecta la instalación de 1000 conexiones de agua potable para el Sector 04 ~ Expansión
Urbana, las cuales se detallan a continuación:
Conexiones und 641
und 582
und 59

Conexiones und 359
und 310
und 49

1.6.5 SISTEMA DE AGUA POTABLE PARA EL SECTOR 05 ~ CCATUN RUMI
1.6.5.1 LÍNEA DE ADUCCIÓN SECTOR 05 ~ CCATUN RUMI

Según la demanda proyectada se determinó un volumen de almacenamiento para el Sector
05 ~ Ccatun Rumi de 580 m3 además que actualmente el Sector de Ccatun Rumi está siendo
abastecido de la Planta de Tratamiento de Agua Potable Existente, este sistema es deficiente
debido a que la matriz de agua tiene tramos con diferentes diámetros provocando perdidas
de cargas excesivas. Además, que los reservorios no están trabajando de manera óptima.
En todo el tramo de la Línea de Aducción del Sector 05 ~ Ccatun Rumi, se observa diferente
tipo de material en donde se realizarán las excavaciones para las tuberías, las cuales se
CUADRO N° 55 METRADO DE LÍNEA DE ADUCCIÓN ~ SECTOR 05 – CCATUN RUMI

TRAMO DE LINEA DE ADUCCION SECTOR 05 ~
CCATUN RUMI MS RS RF 2°
MS (%) RS (%) RF (%) (m3) (m3) (m3) RELLENO(M3)
TRAMO REA 01 - J-24 -- UNICA TUBERIA DE 250mm 75.00% 15.00% 10.00% 34.90 8.45 0.72 26.52
TRAMO RAP 02 - J-01 -- UNICA TUBERIA DE 250mm 77.71% 19.75% 2.54% 2417.05 617.20 72.06 2136.90
TOTAL 2451.95 625.65 72.78 2163.41
La línea de aducción también presenta suministro e instalación de tubería que se ha extraído

está se detallan a continuación:
CUADRO N° 56 METRADO DE SUMINISTRO E INSTALACIÓN DE TUBERÍA EXTRAÍDA

SUMINIST. E INST. DE TUBERIA EXTRAIDA PVC NTP ISO 1452 UF DN=250mm C-10 m 2,393.52
TOTAL m 2,393.52
La línea de aducción del Sector 05 ~ Ccatun Rumi se observa que se presenta los




CUADRO N° 57 ESTRUCTURA HIDRÁULICA: CÁMARA SECTORIZADORAS DN= 250mm

CS ~ 250mm Sector 05 5.00x2.15x2.20











la berma.

V. PURGA N°1 250mm Línea de Aducción Sector 05


de aire de diámetro interno R=1.50m, una altura interna de 2.00m y el espesor del muro

la berma.

VÀLVULA DE AIRE EN LÌNEA DE ADUCCIÒN
V. AIRE N°1 250mm Línea de Aducción Sector 05

1.6.5.2 REDES DE DISTRIBUCIÓN SECTOR 05 ~ CCATUN RUMI

SUMINIST. E INST. DE TUBERIA PVC NTP ISO 1452 UF DN=63mm C-10 m ,3759.5
TOTAL m 16,536.17

TOTAL m 3,881.92
En las Redes de Distribución del Sector 04 ~ Expansión Urbana, se observa que se

 Válvula de Control: unidades DN:


CUADRO N° 60 ESTRUCTURA HIDRÁULICA: VÁLVULA REDUCTORA DE PRESIÓN

DN= 250mm
VRP ~ 250mm Sector 05 4.00x2.20x2.00



 VÁLVULA DE PURGA: 03 UNIDADES DN: 160mm - 03 UNIDADES DN: 110mm - 01

UNIDADES DN: 63mm - 04 UNIDADES DN: 1 ½”
Sector 05 ~ Ccatun Rumi, a fin de realizar el mantenimiento, limpieza y purga, se

la berma.
dotado con accesorios de válvulas de purga de ø=160mm, ø=110mm, ø=63mm y ø= 1
½”

VÀLVULA DE PURGA EN REDES DE DISTRIBUCIÓN
V. PURGA N°1 100mm
V. PURGA N°2 100mm Redes de Distribución Sector 05 ~ Ccatun Rumi
V. PURGA N°3 100mm

 VÁLVULA DE CONTROL: UNIDADES DN:

Se instalarán en las redes de distribución a fin de garantizar y regular las caudales,
serán de dimensiones internas 1.50x1.50 de lados y 2.00m de altura interna, espesor
del muro de 0.20m, las losas inferior y superior con un espesor de 0.20m, en general la

la berma.
de válvula de purga y pintura esmalte 2 manos para tapas.


1.6.5.3 CONEXIONES DOMICILIARIAS SECTOR 05 ~ CCATUN RUMI

Se proyecta la instalación de 706 conexiones de agua potable para el Sector 05 ~ Ccatun
Rumi, las cuales se detallan a continuación:
Conexiones und 543
und 515
und 28

Conexiones und 163
und 160
und 03

B) RESERVORIOS Y CASETAS DE VÁLVULAS:

En el planteamiento del proyecto de está contemplando los siguientes reservorios:
D.1.- CONSTRUCCIÓN DEL RESERVORIO APOYADO PROYECTADO - RAP 880 m3 (2

UND )
Construcción de 02 reservorios apoyados de base circular de volumen útil de 880 m3 de
radio de 7.05 m y altura util de 5.60 m incluido 0.60m de borde libre y 0.20 de altura muerta;
estos tendrán un espesor de muros de 0.15 m, serán de concreto armado f’c=280 kg/cm2.
Tendrán una tapa metálica de sección 0.60 x0.60m con llave tipo bujía. El tarrajeo interior
será con impermeabilizante con mortero 1:2, e=2.0 cm y el tarrajeo exterior con mortero
1:4, e=1.5 cm. A demás tendrán un sistema de ventilación con tubería °F°G de Φ 2”. Se
colocará junta wáter stop en la unión de la losa con el muro para evitar filtraciones de agua.
Contarán con escalera tuvo fierro galvanizado con parantes de 1" x peldaños de 5/8", y
escalera metálica tipo gato, empotrado en el exterior tipo para realizar el mantenimiento del
reservorio.
Tendrán su respectiva caja de válvulas, de dimensiones internas 1.60x1.75m de lados y
1.70 m de altura con espesor de muros de 0.20m. Será de concreto armado f’c= 210
kg/cm2. Tendrán una Puerta metálica de sección de 0.60 x0.90m con llave tipo bujía. El
tarrajeo será con mortero 1:4, e=1.5 cm.
Un sistema de rebose y purga, que estará constituida por un sello hidráulico de 315mm y
un dado de concreto simple f’c=140 kg/cm2 de 0.30x0.20x0.20, y piedra asentada con
concreto simple f’c=140 kg/cm2+30% PM - para relleno, con una sección de 0.5x0.5x0.20m
Tendrá su cerco perimétrico el cual cubrirá a la PTAP y reservorios proyectados, esta será
de material noble.
Se usará pintura látex en estructura, 2 manos, en el reservorio y caja de válvulas y caseta
de cloración, y pintura esmalte 2 manos para puertas, tapas y postes.
Finalmente, el sistema estará dotado con accesorios de reservorio de ingreso ø=450mm,
salida ø=450mm, rebose y limpia ø=315".
CUADRO N° 64 Datos de Diseño Sistema de Almacenamiento

Volumen Demanda
Volumen
Volumen Volumen
Descripción Vol. Reg. Vol. Res. Vol. Contra Vol. Total Requerido
Oferta (m3) Ofertado
(m3) (m3) Incen. (m3) (m3) (m3)
(m3)
RAP - 01 1700 0 60 1760 0 1760 1760

1.7 DESCRIPCIÓN DE OBRAS PROYECTADAS DEL SISTEMA DE ALCANTARILLADO
SISTEMA DE ALCANTARILLADO PROYECTADO
En base al diagnóstico y a la simulación hidráulica del sistema existente de alcantarillado, se optó por
renovar ciertos tramos, mantener otros y proyectar nuevos colectores en tramos donde no cuentan
actualmente con la red de alcantarillado sanitario; así como la reorientación del sentido del flujo debido a
la disponibilidad de terreno para el emplazamiento de las PTAR´s.
El sistema de alcantarillado se zonifico en 4 sectores, siendo estas:
 SECTOR 1: CCATUN RUMI/PICHARI BAJA.

 SECTOR 2: EXPANSIÓN URBANA DE PICHARI CAPITAL PARTE BAJA (MAESTRANZA).
 SECTOR 3: EXPANSIÓN URBANA SECTOR PLATANAL (OMAYA BAJA).
 SECTOR 4: CASCO URBANO/ EXPANSIÒN PARTE ALTA.
SECTOR 1-CCATUN RUMI/PICHARI BAJA.

SECTOR 2 -EXPANSIÓN URBANA PARTE BAJA (MAESTRANZA)

SECTOR 3 -EXPANSIÓN URBANA (ZONA DE PLATANAL)

SECTOR 4 -CASCO URBANO DE PICHARI CAPITAL

CONSIDERACIONES PARA EL DISEÑO

Para el diseño hidráulico se tuvo en consideración lo siguiente:
a) Gasto.
El sistema de Alcantarillado se dimensiona en base a los caudales de desagües que aportan a esta,
debiendo cada parte constitutiva satisfacer dicho requerimiento.
b) Diámetro mínimo.
En general, la forma más conveniente de los colectores es la que produce en igualdad de sección,
un perímetro mojado mínimo y por consiguiente un gasto máximo. La sección circular cumple esa
función cuando trabaja a tubo lleno.
La forma circular por su facilidad de construcción e instalación es la que generalmente se usa.
Para el presente proyecto se ha considerado la instalación de tuberías PVC-UF DN

,6”,8”,10”,12”,14”,16”,18” y 20” del tipo SN-2, SN-4.
c) Buzones y Buzonetas
Los buzones de inspección se usarán cuando la profundidad sea mayor de 1.0m sobre la clave de
la tubería, estos se usarán principalmente en vías con acceso vehicular; en vías peatonales se
pueden plantear Buzonetas, estas son de profundidades menores a 1m sobre la clave de la tubería
y se plantea para colectores de 200mm de DN como máximo.
Estos serán planteados en:

 El inicio de todo colector.
 En todos los empalmes de colectores.
 En los cambios de dirección.
 En los cambios de pendiente.
 En los cambios de diámetro.
 En los cambios de material de tubería.

Por motivo del alcance de los equipos de limpieza la separación máxima entre buzones será:
 Velocidad.
Los colectores se obstruyen por el depósito de materiales de desecho, por lo que es necesario que
tengan velocidades autos limpiantes. La velocidad mínima será de 0.60 m/s, en casos especiales
pueden llegar a 0.45 m/s, por otro lado, velocidades elevadas son causantes de erosión en las
canalizaciones por lo que se acepta como máximo 3.00 m/s.
Hay que tener presente que la velocidad depende de la pendiente de la tubería.
 Pendiente.
La pendiente debe generar velocidades aceptables en las redes de alcantarillado, por lo que estas
deben variar de acuerdo al diámetro de las tuberías.
Debe tratarse que la pendiente asegure velocidades uniformes en todo el trayecto para conseguir
mejores condiciones hidráulicas.
 Tirante.
Los colectores de la red de alcantarillado deberán tener una capacidad hidráulica del 75% del
diámetro de la tubería, por lo que el tirante máximo del flujo debe ser igual a 0.75 de diámetro. El
tirante mínimo no deberá ser inferior a 5 cm.
 Tensión Tractiva.
La tensión tractiva mínima para los sistemas de alcantarillado deberá tener como valor mínimo:
τmin= 1 Pa. En los tramos iniciales de los colectores (arranque), en los cuales se presentan bajos
caudales promedio tanto al inicio como al fin del periodo de diseño, se recomienda calcular la
pendiente con una tensión tractiva de 1 Pa, y posteriormente, su verificación con caudales de aporte
reales, no deberá ser menor a 0,6 Pa. Mara (2000), indica que cuando existen dudas sobre la calidad
de la construcción, debido a la calidad de los materiales de construcción, podría ser apropiado
considerar un valor mínimo de tensión tractiva de 1.5 Pa
PROCEDIMIENTO DE CÁLCULO
El método que se ha seguido para el dimensionamiento de la red de alcantarillado es el siguiente:
Tomando en cuenta el aporte de agua residual por conexión, la topografía del terreno, los criterios
hidráulicos de funcionamiento de una red de desagüe, se hace el trazo de las redes de recolección y
las cámaras de inspección proyectadas y renovadas siguiendo la normativa vigente.
Los datos de cotas de cada cámara de inspección se determinan tomando como referencia los planos
topográficos con curvas de nivel cada 0.5 metros, además del levantamiento topográfico se tiene las
cotas de tapa de cada buzón existente.
Para cada cámara de inspección de la red de alcantarillado se han definido los respectivos aportes por
las viviendas que descargan en dichos tramos (Caudal máximo horario unitario + caudal de infiltración
unitario+ caudal de conexiones erradas) y se ingresó estos caudales a cada cámara de inspección
existente y proyectada.
Los cálculos hidráulicos se efectuarán con el programa SEWERCAD.
Los datos de ingreso son principalmente las cotas de terreno y de fondo de las cámaras de inspección
existentes y proyectadas, los aportes por tramos, el coeficiente de Manning y las dimensiones (diámetro
interior); tipo, material y rugosidad de las tuberías (PVC).
Se han realizado los trazos de la red secundaria, colector principal y su respectivo dimensionamiento,
así como de los colectores existentes que se mantendrán; en los cálculos lo que se busca es lograr
profundidades de cámaras de inspección mínimas (restringiéndolo según reglamento nacional de
edificaciones), con pendientes mínimas que cumplan una tensión tractiva de 1.0 Pascal.
Para el diseño se escogerán las tuberías de material de PVC de usarán los “n” de Manning según el
estudio de calibración; además se proyectarán colectores del tipo SN2 permitido para profundidades de
hasta 3.00 m y SN4 para profundidades mayores a 3m hasta los 5m.
Se proyectará buzones tipo I los cuales serán para profundidades menores o iguales a 3m y del tipo II
para profundidades mayores a 3m y menores o iguales a 5m.
Se verificarán y garantizará que la evacuación de las aguas residuales no tenga problemas de
asentamiento o deposición de sólidos en el fondo de las tuberías, mediante el cálculo de los valores de
la fuerza tractiva.
Para estos elementos, los criterios asumidos son los que exige la norma y están referidos a los
siguientes puntos:
 Fuerza tractiva mínima : 1.0 Pascal
 Caudal mínimo para diseño de tramo colector: 1.5 l/s
 Velocidad máxima admisible: 5.0 m/s
 Relación tirante/diámetro máximo: 75 %
CAUDAL APORTADO
Para hallar el caudal aportado al año 20 se realiza el estudio de Micromedición, del cual se obtuvieron
los diferentes consumos según usos de lotes, siendo estos:
CUADRO Nº 3. CONSUMO DE COMERCIOS EN PICHARI CAPITAL

DETERMINACION DEL CONSUMO MENSUAL M3 DE LA ZONA URBANA DE PICHARI CAPITAL
Nº TIPOLOGIA CANTIDAD MEDIA MEDIANA VARIANZA
1 AGENCIA 2 35.5 35.5 0.131

2 AGROVETERINARIA 1 75.0 75 0.541
3 BAR 11 61.9 21 0.086
4 BAR-VIVIENDA 2 37.5 37.5 0.740
5 BODEGA 5 24.6 22 0.171
6 BOTICA 18 32.1 32.5 0.248
7 BOTICA-VIVIENDA 3 25.3 32 0.539
8 CAFÉ 1 25.0 25 0.331
9 CAFETERIA-VIVIENDA 4 19.0 18 0.630
10 CARNICERIA 2 19.5 19.5 0.233
11 CARPINTERIA 15 30.7 33 0.393
12 CHIFA 2 29.5 29.5 0.185
13 CLINICA 6 30.8 28.5 0.601
14 COMERCIAL 90 42.3 35 0.266
15 CONTADORES 1 30.0 30 0.851
16 COOPER. PRISMA 1 21.0 21 0.711
17 COOPERATIVA 4 79.0 77.5 1.088
18 CUARTOS 20 28.2 24.5 0.415
19 DISCOTECA 3 93.3 117 1.136
20 ESTETICA 9 28.1 31 0.716
21 FARMACIA 14 23.1 18 0.757
22 FERRETERIA 12 53.4 53.5 0.443
23 GIGANTOGRAFIA 3 38.3 15 0.553
24 GRANJA DE POLLO 1 17.0 17 -0.232
25 GRAS SINTETICO 5 38.6 50 0.805
26 GRIFO 6 48.5 30.5 0.627
27 HELADERÍA-TIENDA 1 41.0 41 0.851
28 HOSPEDAJE 2 45.5 45.5 0.505
29 HOSTAL 56 75.6 66.5 0.665
30 HOSTAL - FERRETERIA 1 47.0 47 0.248
31 HOSTAL-RESTAURANTE 1 109.0 109 0.363
32 HOSTAL-TIENDA 2 64.5 64.5 0.367
33 HOTEL-GRASS 1 55.0 55 0.716
34 I.E PARTICULAR 4 70.0 87.5 0.863
35 IGLESIA 12 27.7 16.5 0.765
37 JUGERIA 5 24.2 20 0.351
38 LAVADERO-CARROS 9 214.0 151 0.772
39 LLANTERIA 1 742.8 214.5 0.351
40 MECANICA 1 5.0 5 0.793
41 MECANICA AUTOMOTRIS 10 30.7 31.5 0.351
42 PANADERIA 5 25.6 19 0.454
43 PELUQUERIA 10 18.1 18 0.428
44 PIZZERIA 1 29.0 29 0.282
45 PLANCHADO 1 33.0 33 1.467
46 POLLERIA 5 35.2 34 0.380
47 POLLERIA-CHIFA 4 45.8 42.5 1.272
48 POLLERIA-TIENDA 1 70.0 70 0.336
49 RECREO 1 95.0 95 0.342
50 RECREO CAMPESTRE 1 65.0 65 0.485
51 RECREO RESTAURANTE 1 87.0 87 0.582
52 RECREO-BAR 1 20.0 20 0.147
53 RESTAURANTE 32 51.6 49 0.412
54 TIENDA 474 33.6 29 0.579
55 TIENDA DE ABASTO 1 16.0 16 0.058
56 TIENDA DE LUBRICANTE 1 14.0 14 0.326
57 TIENDA-COMERCIAL 1 342.0 342 2.219
58 TIENDA-HOSTAL 1 84.0 84 0.334
TOTAL 888
CUADRO Nº 4. CONSUMOS DE INSTITUCIONES ESTATALES Y

SOCIALES EN PICHARI CAPITAL
DETERMINACIÓN DEL CONSUMO MENSUAL M3 DE LA ZONA URBANA DE

PICHARI CAPITAL
Nº TIPO DE USUARIO TIPOLOGÍA MEDIA
1 ESTATAL BASE MILITAR 542

2 ESTATAL BASE POLICIAL 296
3 ESTATAL CENTRO DE SALUD 270
4 ESTATAL FUERO MILITAR POLICIAL 33
5 ESTATAL I.E. PUBLICA 509.64
6 ESTATAL INEI 9
7 ESTATAL OEFA 31
8 ESTATAL OSIPTEL 21.33
9 ESTATAL INSTITUCION 84.4
10 SOCIAL BAÑO PUBLICO 71
11 SOCIAL CASA COMUNAL 16
12 SOCIAL COMEDOR POPULAR 14
13 SOCIAL LOCALES COMUNALES 70
14 SOCIAL MERCADO MODELO 975
15 SOCIAL PILETA PUBLICA 207.48
TOTAL
Además del estudio de Micromedición se halló que el consumo a considerar por vivienda es de 20
m3/mes.
COEFICIENTE DE RUGOSIDAD DE MANNING:

Los valores del “n” de Manning con los cuales se trabajó en el diseño proyectado fueron hallados en el
estudio de calibración de la red existente de alcantarillado. Este estudio nos da los “n” de Manning a
usar para el año 20 del proyecto, tanto para las redes existentes que se mantendrán, así como para
colectores nuevos que se proyectan, variando también los valores entre las redes primarias y
secundarias.
CUADRO Nº 5. Los valores de “n” de Manning a usar, se detallan a continuación:
Resultados del Estudio de calibración

ASIGNACIÓN DE DEMANDAS
Debido a que el proyecto es urbano, se optó por realizar la asignación mediante áreas de drenaje, considerando
los caudales de agua residual proyectados al año 20.
A continuación, se describe los procedimientos a seguir para asignar demandas mediante este método:
 Identificar los colectores primarios, los cuales recibirán aportes de agua residual de los colectores
secundarios y terciarios.
 El área de drenaje estará delimitada mediante un polígono, el cual tendrá un punto de descarga en el
colector primario.
 Delimitar todas las áreas de drenaje que aportaran sus aguas residuales al colector primario.
 Un área de drenaje abarcara netamente los colectores y los diferentes usos de lotes que aportan agua
residual a los colectores, no abarcando terrenos baldíos ni calles sin colectores.
 Se hallará los caudales de diseño de alcantarillado de cada área de drenaje, considerando los
diferentes predios que descargan en esta.
 Se hallará los Polígonos de Thiessen los cuales delimitaran el área que aportara a un determinado
buzón de inspección.
 Cada área de drenaje cuenta con un caudal asignado, el área del polígono de Thiessen tendrá un
valor en base al % de área que este abarca con respecto al total.
Se observa los polígonos de Thiessen que delimitan el área de aporte a cada buzón.
El requerimiento de infraestructura es el siguiente:
Aspectos Técnicos
 Análisis y selección de tecnología.
Se proyecta un nuevo sistema de alcantarillado el cual brinde un adecuado servicio para
la recolección de aguas residuales de Pichari capital y zonas aledañas.
Se plantea Instalar y construir lo siguiente:
SECTOR 1
Se plantea la instalación de tuberías de alcantarillado PVC-UF de DN 160, 200, 250, 315, 400 y 450mm
del tipo SN-2 y SN-4; además la construcción de buzones tipo I (H<=3.00m) y tipo II (3.00<H<=5.00m).
Dado que el sector 1 presenta un sistema existente, del diagnóstico y simulación hidráulica se plantea la
reposición y demolición de algunos tramos.
METRADO DE REDES DE ALCANTARILLADO PROYECTADAS
SUMINISTRO E INSTALACION DE TUBERIAS PVC-UF ISO 4435 (PROYECTADA) UNIDAD CANTIDAD LONGITUD
SUMINISTRO E INST. DE TUBERIA PVC-UF NTP ISO 4435 SN-2 DN=160 mm m 1.000 5582.000
SUMINSTRO E INST. DE TUBERIA PVC-UF NTP ISO 4435 SN-2 DN=200 mm m 1.000 13115.400
METRADO DE BUZONES PROYECTADOS
B UZONES PR OYE CTA DOS C AN TIDAD
C ON STRU CC IÒN DE B UZON TIP O I Di =1 .2 0, H=1.01 -1.50m u nd 2 60 .00
C ON STRU CC IÒN DE B UZON TIP O I Di =1 .2 0, H=1.51 -2.00m u nd 4 0.00
C ON STRU CC IÒN DE B UZON TIP O II D i=1.20 , H =3 .0 1-3.50m u nd 3 .00
C ON STRU CC IÒN DE B UZON TIP O II D i=1.20 , H =3 .5 1- 4.000m u nd 3 .00
METRADO DE REDES DE ALCANTARILLADO RENOVADAS
SUMINISTRO E INSTALACION DE TUBERIAS PVC-UF ISO 4435

(RENOVADAS) UNIDAD CANTIDAD LONGITUD
SUMINSTRO E INST. DE TUBERIA PVC-UF NTP ISO 4435 SN-2 DN=400 mm m 1.00 1,094.60
METRADO DE BUZONES RENOVADOS
BUZONES RENOVADOS CANTIDAD
CONSTRUCCIÒN DE BUZON TIPO I Di=1.20, und 1.00

H=.61-1.00m

H=1.01-1.50m

H=1.51-2.00m

H=2.01-2.50m

H=2.51-3.00m
CONSTRUCCIÒN DE BUZON TIPO II Di=1.20, und 2.00

H=3.01-3.50m
CONSTRUCCIÒN DE BUZON TIPO II Di=1.20, und 1.00

H=3.51-4.000m
Se plantea la extracción de algunos colectores existentes:

EXTRACCION DE TUBERIAS EXISTENTES
DESVIO DE AGUAS SERVIDAS INCL. BOMBEO m 1.00 1,477.00
DESMONTAJE Y RETIRO DE TUBERIAS DN = 200 mm m 1.00 1,477.00

ELIMINACION Y DEPOSICION DE DESMONTE DE TUBERIA Dp=0.55 km m3 1.00 1,477.00
Se plantea la demolición de algunos buzones existentes:
DEMOLICION DE BUZONES EXISTENTES

DEMOLICION DE BUZONDE CONCRETO H=0.51-1.00m und 1.00 1.00
DEMOLICION DE BUZON DE CONCRETO H=1.01-1.50m und 1.00 9.00

SECTOR 2
Se plantea la instalación de tuberías de alcantarillado PVC-UF de DN 160, 200, 250, 315, 355, 400 y
450mm del tipo SN-2 y SN-4; además la construcción de buzones tipo I (H<=3.00m) y tipo II
(3.00<H<=5.00m). Dado que el sector 2 presenta un sistema existente, del diagnóstico y simulación
hidráulica se plantea la reposición y demolición de algunos tramos.

DE LA RED DE ALCANTARILLADO (PROYECTADAS) UNIDAD CANTIDAD LONGITUD
SUMINISTRO E INST. DE TUBERIA PVC-UF NTP ISO 4435 SN-2

m 1.00 2294.30
DN=160 mm
SUMINISTRO E INST. DE TUBERIA PVC-UF NTP ISO 4435 SN 4-

m 1.00 82.30
DN=160 mm
SUMINSTRO E INST. DE TUBERIA PVC-UF NTP ISO 4435 SN-2

m 1.00 5331.40
DN=200 mm
SUMINSTRO E INST. DE TUBERIA PVC-UF NTP ISO 4435 SN 4-

m 1.00 179.80
DN=200 mm

m 1.00 142.80
DN=250 mm
SUMINSTRO E INST. DE TUBERIA PVC-UF NTP ISO 4435 SN 4-

m 1.00 154.60
DN=250 mm

m 1.00 22.40
DN=315 mm

m 1.00 54.30
DN=315 mm

m 1.00 503.30
DN=355 mm

m 1.00 116.70
DN=355 mm
BUZONES PROYECTADOS CANTIDAD
CONSTRUCCIÒN DE BUZON TIPO 1

und 90.00
Di=1.20, H=1.01-1.50m

und 14.00
Di=1.20, H=1.51-2.00m

und 6.00
Di=1.20, H=2.01-2.50m
CONSTRUCCIÒN DE BUZON TIPO I

und 4.00
Di=1.20, H=2.51-3.00m

und 3.00
Di=1.20, H=3.01-3.50m

und 1.00
Di=1.20, H=4.01-4.50m

und 1.00
Di=1.20, H=4.51-5.00m
METRADO DE REDES DE ALCANTARILLADO RENOVADOS

DE LA RED DE ALCANTARILLADO (RENOVADAS) UNIDAD CANTIDAD LONGITUD

m 1.000 120.400
DN=160 mm

m 1.000 487.300
DN=250 mm

m 1.000 641.400
DN=400 mm

m 1.000 265.400
DN=450 mm
BUZONES RENOVADOS CANTIDAD

und 9.00
Di=1.20, H=1.01-1.50m

und 3.00
Di=1.20, H=1.51-2.00m

und 7.00
Di=1.20, H=2.01-2.50m

und 4.00
Di=1.20, H=2.51-3.00m
Se plantea la extracción de colectores de ciertos tramos
EXTRACCION DE TUBERIAS EXISTENTES

DESMONTAJE Y RETIRO DE TUBERIAS DN = 200-250-315 mm m 1.00 1,514.50

Se plantea la demolición de algunos buzones existentes.

DEMOLICION DE BUZON TIPO I Di=1.20, 1.01-1.50m und 1.00 5.00
DEMOLICION DE BUZON DE CONCRETO H=2.01 - 2.50m und 1.00 3.00
DEMOLICION DE BUZON DE CONCRETO H=2.51- 3.00m und 1.00 2.00
SECTOR 3
Se plantea la instalación de tuberías de alcantarillado PVC-UF de DN 160, 200, 250, 315, 355 del tipo
SN-2 y SN-4; además la construcción de buzones tipo I (H<=3.00m) y tipo II (3.00<H<=5.00m).
SUMINISTRO E INSTALACION DE TUBERIAS PVC-UF ISO 4435 DE LA RED DE

ALCANTARILLADO (PROYECTADAS) UNIDAD CANTIDAD LONGITUD

und 15.000
Di=1.20, H=0.51-1.00m
und 69.000
Di=1.20, H=1.01-1.50m
und 13.000
Di=1.20, H=1.51-2.00m
und 9.000
Di=1.20, H=2.01-2.50m
und 11.000
Di=1.20, H=2.51-3.00m
CONSTRUCCIÒN DE BUZON TIPO II
und 5.000
Di=1.20, H=3.01-3.50m
und 5.000
Di=1.20, H=3.51-4.000m
und 1.000
Di=1.20, H=4.01-4.50m
und 4.000
Di=1.20, H=4.51-5.00m
SECTOR 4
Se plantea la instalación de tuberías de alcantarillado PVC-UF de DN 160, 200, 250, 315, 400, 450 y
500mm del tipo SN-2 y SN-4; además la construcción de buzones tipo I (H<=3.00m) y tipo II
(3.00<H<=5.00m). Dado que el sector 2 presenta un sistema existente, del diagnóstico y simulación
hidráulica se plantea la reposición y demolición de algunos tramos.
SUMINISTRO E INSTALACION DE TUBERIAS PVC-UF ISO 4435 DE LA RED

DE ALCANTARILLADO (PROYECTADA) UNIDAD C ANTIDAD LONGITUD

und 2.0000
Di=1.20, H=.51-1.00m

und 54.0000
Di=1.20, H=1.01-1.50m

und 19.0000
Di=1.20, H=1.51-2.00m

und 2.0000
Di=1.20, H=2.01-2.50m

und 2.0000
Di=1.20, H=2.51-3.00m

und 0.0000
Di=1.20, H=3.01-3.50m

und 2.0000
Di=1.20, H=4.01-4.50m
METRADO DE REDES DE ALCANTARILLADO RENOVADOS
SUMINISTRO E INSTALACION DE TUBERIAS PVC-UF ISO 4435 DE LA RED

DE ALCANTARILLADO (RENOVADAS) UNIDAD C ANTIDAD LONGITUD
SUMINSTRO E INST. DE TUBERIA PVC-UF NTP ISO 4435 SN-2 DN=315mm m 1.0000 597.4000
SUMINSTRO E INST. DE TUBERIA PVC-UF NTP ISO 4435 SN-2 DN=400mm m 1.0000 374.2000
BUZONES RENOVADAS CANTIDAD

und 14.0000
Di=1.20, H=1.01-1.50m

und 6.0000
Di=1.20, H=1.51-2.00m

und 5.0000
Di=1.20, H=2.01-2.50m

und 4.0000
Di=1.20, H=2.51-3.00m

und 1.0000
Di=1.20, H=3.01-3.50m

und 1.0000
Di=1.20, H=3.51-4.00m

und 1.0000
Di=1.20, H=4.01-4.50m

und 2.0000
Di=1.20, H=4.51-5.00m
Se plantea la extracción de ciertos tramos de redes colectoras existentes

EXTRACCIÓN DE TUBERIAS EXISTENTES
DESMONTAJE Y RETIRO DE TUBERIAS DN = 200-250 mm m 1.00 2,492.40
Se plantea la demolición de algunos buzones existentes

DEMOLICION DE BUZON DE CONCRETO H=.51-1.00m und 1.00 1.00
 Conexiones domiciliarias.
SECTOR 1
siguiente manera:

FAMILIAR 1,072 654
Doméstico
MULTIFAMILIAR 0 0
Con Medidor 6 5
Sin Medidor
Con Medidor 4 4
Conexión Estatal
Sin Medidor
Con Medidor 10 6
Sin Medidor
TOTAL 1,092 669
conexiones totales requeridas (entre doméstico, multifamiliares, comercios y organizaciones
públicas y sociales); Adema se plantea la reposición de 59 conexiones existentes.
SECTOR 2
siguiente manera:
FAMILIAR 897 397
Doméstico
MULTIFAMILIAR 0 0
Con Medidor 48 44
Sin Medidor
Con Medidor 4 4
Conexión Estatal
Sin Medidor
Con Medidor 16 10
Sin Medidor
TOTAL 965 455
SECTOR 3
En el sector en estudio no tenemos conexiones existentes:
FAMILIAR 342 0
Doméstico
MULTIFAMILIAR 0 0
Con Medidor 19 0
Sin Medidor
Con Medidor 0 0
Conexión Estatal
Sin Medidor
Con Medidor 4 0
Sin Medidor
TOTAL 365 0
Para la situación con proyecto se instalará 365 conexiones totales (entre doméstico,
multifamiliares, comercios y organizaciones públicas y sociales).
SECTOR 4
siguiente manera:

FAMILIAR 1,919 1,606
Doméstico
MULTIFAMILIAR 30 28
Con Medidor 535 490
Sin Medidor
Con Medidor 31 30
Conexión Estatal
Sin Medidor
Con Medidor 39 24
Sin Medidor
TOTAL 2,524 2,178
 Análisis y selección del tamaño.

Para la determinación del tamaño se ha realizado la proyección del aporte de agua
residual a lo largo del horizonte del proyecto, los parámetros empleados son los
siguientes:

Nombre del parámetro Valor
Coeficiente de retorno 0.8
Caudal máximo horario desagüe (Qmh”) 0.8*2.2*Qp (agua)
Caudal de Infiltración (Qi”) 0.2*Long colectores(Km)
Caudal de conexiones erradas (Qce”) 0.1*Qmh”
Q diseño Qmh”+Qi”+Qce””
Fuente: Reglamento Nacional de Edificaciones y Guía para el diseño de Alcantarillado de la OMS.
 Metas físicas Para el sistema de alcantarillado
CUADRO N° 66 METAS FÍSICAS – SISTEMA DE ALCANTARILLADO SECTOR 1

COMPONENTES DETALLE
Construcción de 352 Buzones de concreto armado de la siguiente altura:
H:1.00-1.50m=260 Buzones Tipo I

H:3.01-3.50m=03 Buzones Tipo II
BUZONES
Se plantea la demolición de 17 buzones existente por donde se proyecta
construir nuevos buzones, los buzones a construir son de las siguientes alturas:
H:0.50-1.00m=01 Buzón Tipo I
H:3.51-4.00m=01 Buzón Tipo II
Se plantea la instalación de 23786.30 m de Tuberías de alcantarillado PVC-UF

del tipo SN-2 y SN-4:
5582.00 m de 160 mm de diámetro nominal del tipo SN-2.
COLECTORES 41.30 m de 450 mm de diámetro nominal del tipo SN-2.
Se plantea la extracción de colectores según diagnóstico y simulación del

sistema existente, estas serán:
1477.00 m de 200 mm de diámetro.
En este tramo se instalarán 1477.0 m de tubería de alcantarillado, de
diámetros:
CUADRO N° 67 METAS FÍSICAS – SISTEMA DE ALCANTARILLADO SECTOR 2

COMPONENTES DETALLE
Buzones H:1.00-1.50m=90 Buzones Tipo I

COMPONENTES DETALLE

construir nuevos buzones, los buzones a construir son de las siguientes
alturas:
En total se construirán 23 buzones tipo I en el tramo renovado.

Se plantea la instalación de 8881.90 m de Tuberías de alcantarillado
PVC-UF del tipo SN-2 y SN-4:
82.30m de 160 mm de diámetro nominal del tipo SN-4.
COLECTORES
En este tramo se instalarán 1514.50m de tubería de alcantarillado de los
siguientes diámetros:
Fuente: ELABORACIÓN PROPIA
CUADRO N° 68 METAS FÍSICAS – SECTOR 3

COMPONENTES DETALLE
H:051-1.00m=15 Buzones Tipo I

BUZONES H:2.51-3.00m=11 Buzones Tipo I
COMPONENTES DETALLE
COLECTORES
CUADRO N° 69 METAS FÍSICAS – SECTOR 4

COMPONENTES DETALLE


construir nuevos buzones, los buzones a construir son de las siguientes
BUZONES alturas:

En total se construirán 34 buzones tipo I y II en el tramo renovado.

COLECTORES
En este tramo se instalarán 2138.90 m de tubería de alcantarillado, de
diámetros:
COMPONENTES DETALLE
 REQUERIMIENTO DE INFRAESTRUCTURA POR COMPONENTES DEL SISTEMA DE

ALCANTARILLADO
Este sistema comprende la instalación de una infraestructura nueva de los componentes hidráulicos
proyectados y renovados, con la finalidad de brindar cobertura del servicio de alcantarillado para toda la
población perteneciente a los 4 sectores en el que se dividió el sistema de alcantarillado proyectado:
CUADRO N° 70 : DATOS DE DISEÑO SISTEMA DE ALCANTARILLADO SECTOR 1

Sistema de Alcantarillado
Años 20
Q conexiones Qtotal
Q infiltración
Descripción Qmh (lt/seg) erradas (lt/seg)
(lt/seg)
(lt/seg)
SECTOR 1 35.47 4.03 3.55 43.05
Años 20
Q conexiones Qtotal
Q infiltración
(lt/seg)
(lt/seg)
SECTOR 2 33.27 3.23 3.33 39.82
Años 20
Q conexiones Qtotal
Q infiltración
(lt/seg)
(lt/seg)
SECTOR 3 11.71 1.51 1.17 14.40
Años 20
Q infiltración Q conexiones Qtotal
Descripción Qmh (lt/seg)
(lt/seg) erradas (lt/seg) (lt/seg)
SECTOR 4 118.73 9.53 11.87 140.13

1.8 DESCRIPCIÓN DE OBRAS PROYECTADAS DEL TRATAMIENTO DE AGUAS RESIDUALES
1.8.1 PLANTEAMIENTO TÉCNICO
Para proyectar la tecnología adecuada a continuación se verán las ventajas y desventajas tanto en el
aspecto técnico, ambiental y económico entre los diferentes tipos de infraestructuras que pueden
proyectarse tanto para tratamiento primario como secundario:
2.2.1 VENTAJAS Y DESVENTAJAS TÉCNICAS, AMBIENTALES Y

ECONÓMICAS DE LAS DIFERENTES TECNOLOGÍAS DE PTAR
TRATAMIENTO PRIMARIOS
TANQUE SÉPTICO TANQUE IMHOFF LAGUNAS FACULTATIVAS

PRIMARIAS
VENTAJAS VENTAJAS VENTAJAS DESVENTAJAS VENTAJAS DESVENTAJAS
Apropiado para Ningún tanque Contribuye a Son estructuras La estabilización Presenta material
comunidades séptico se la digestión profundas(>6m) de la materia en suspensión en
rurales de diseñará para del lodo mejor orgánica es muy el efluente (algas),
poca cantidad caudales que un tanque elevada. debido a las altas
de población. superiores a séptico, concentraciones de
20m3/día. produciendo fitoplancton.
un líquido
residual de
mejores
características
Bajo costo de De uso limitado No descargan Baja remoción de La eliminación Se requiere más
Operación y a la capacidad lodo en el DBO y coliformes. de extensión de
mantenimiento. de infiltración líquido microorganismos terreno que otros
del terreno que efluente. patógenos es tratamientos.
permita muy superior a
disponer la alcanzada
adecuadamente mediante otros
los efluentes en métodos de
el suelo. tratamiento.
Fácil Debe de El lodo se Debe tomarse Amortiguamiento Debe considerarse
Operación y disponer de seca y se precauciones de picos en lugares con alta
mantenimiento. tratamiento evacua con cuando el nivel hidráulicos, de temperatura ya que
secundario y si más facilidad freático sea alto, cargas orgánicas la velocidad de
lo requiere que el para evitar y compuestos degradación
terciario, en procedente de subpresiones y tóxicos. aumenta con la
caso el terreno los tanques este pueda ser temperatura
no tenga la sépticos, desplazado. (aumenta la
capacidad para debido a su actividad
percolar el mayor microbiológica).
efluente. porcentaje de
humedad.
Limpieza no es Su tratamiento El Tiempo de En ocasiones Bajos costos de Requiere que la
frecuente secundario es retención es puede causar Construcción zona presente
mediante menor con malos olores, con respecto a vientos
zanjas o pozos respecto a las incluso cuando su otros considerables para
de absorción. lagunas. funcionamiento sea tratamientos que induzca a la
el correcto. (siempre que se mezcla vertical del
tenga líquido de la
disponibilidad de laguna,
terreno o este asegurando
sea barato). distribución
uniforme de la
DBO, oxígeno
disuelto, bacterias
y algas.
No poseen olor Para su Su construcción es De fácil y bajo Requiere grandes

desagradable, construcción más costosa que el costo en tiempos de
pero deben de se necesita de lagunas. Operación y retención (5 a 30
contar con poco terreno mantenimiento. días)
tapa de cierre en
hermético y comparación
realizar una con las
ventilación lagunas de
adicional. estabilización.
Evita la Se requiere No se requiere Generación de
contaminación personal calificado pendientes olores
del acuífero. para su operación fuertes para su desagradables y
y mantenimiento. emplazamiento. deterioro de la
calidad del efluente
por sobrecargas de
contaminantes,
bajo ciertas
condiciones
climáticas.
Fuente: Reglamento Nacional de Edificaciones (RNE), CEPIS.
TRATAMIENTO SECUNDARIO
HUMEDALES FILTRO LAGUNAS FACULTATIVAS

ARTIFICIALES DE FLUJO PERCOLADOR SECUNDARIAS
SUBSUPERFICIAL
VENTAJAS DESVENTAJAS VENTAJAS DESVENTAJAS VENTAJA DESVENTAJAS
Opera con Mayor costo Altas eficiencias Alto costo por La estabilización Presenta material
altas tasas debido al material de remoción, obra civil, de la materia en suspensión en el
de carga granular que se 75%-85% equipamiento y orgánica es muy efluente (algas),
orgánica. utiliza. sólidos en operación. elevada. debido a las altas
suspensión y concentraciones de
microorganismo fitoplancton.
s 95%-99%.
No genera Baja remoción de Efluente Mayor La eliminación de Se requiere más
olor. fosforo. parcialmente capacitación de microorganismos extensión de
nitrificado. operadores. patógenos es terreno que otros
muy superior a la tratamientos.
alcanzada
mediante otros
métodos de
tratamiento.
No se Encontrar las Efluente para Producción de Amortiguamiento Debe considerarse
observa la plantas rehusó agrícola. lodos inestables. de picos en lugares con alta
presencia de adecuadas para hidráulicos, de temperatura ya que
insectos. que funcionen cargas orgánicas la velocidad de
adecuadamente y compuestos degradación
según las tóxicos. aumenta con la
condiciones de temperatura
los humedales (aumenta la
(totora. Bambú, actividad
hacinto de agua microbiológica).
junco de agua)
Requieren Requiere menor Altos costos de Bajos costos de Requiere que la
superficies área con construcción con Construcción con zona presente
de menor respecto a respecto a respecto a otros vientos
tamaño. lagunas y humedales y tratamientos considerables para
humedales. lagunas (siempre que se que induzca a la
secundarias. tenga mezcla vertical del
disponibilidad de líquido de la laguna,
terreno o este asegurando
sea barato). distribución
uniforme de la
DBO, oxígeno
disuelto, bacterias y
algas.
De fácil y bajo Requiere grandes

costo en tiempos de
Operación y retención (5 a 30
mantenimiento. días)
Requiere fuertes No se requiere Generación de
pendientes para pendientes olores
su fuertes para su desagradables y
emplazamiento y emplazamiento. deterioro de la
salida. calidad del efluente
por sobrecargas de
contaminantes, bajo
ciertas condiciones
climáticas.
Fuente: Reglamento Nacional de Edificaciones (RNE), CEPIS.
2.2.1 ALTERNATIVAS DE SOLUCIÓN

Considerando las ventajas y desventajas descritas anteriormente y teniendo en cuenta el diagnóstico de las PTAR existentes, se proyecta:
PLANTEAMIENTO TÉCNICO
PRETRATAMIENTO TRATAMIENTO PRIMARIO TRATAMIENTO SECUNDARIO TRATAMIENTO TERCIARIO

EXISTENTE PROYECTADO EXISTENTE PROYECTADO EXISTENTE PROYECTADO EXISTENTE PROYECTADO
SECTOR 1 (EXPANSIÓN
SECTOR 1 (CCATUN 1 CAMARAS DE REJAS 02 LAGUNAS FACULTATIVAS
3 LAGUNAS FACULTATIVAS PRIMARIAS 3 LAGUNAS SECUNDARIAS
02 LAGUNAS CON GEOTEXTIL
SECUNDARIAS CON
PARTE
RUMI ALTA/CCATUN
/ PICHARI PRIMARIAS CON GEOTEXTIL Y GEOTEXTIL Y GEOMEMBRANA 01 CAMARA DE CONTACTO
BAJA) CON GEOTEXTIL Y GEOMEMBRANA
GEOMEMBRANA Y GEOMEMBRANA
RUMI/PICHARI BAJA) 1 DESARENADOR CON 2 NAVES
DEMOLICIÓN DE LA CAMARA DE DEMOLICIÓN DE TANQUE MEJORAMIENTO DE 2 LAGUNAS
SECTOR 2 (EXPANSIÓN 1 CAMARAS DE REJAS CONSTRUCCIÓN DE 4 TANQUES IMHOFF CONSTRUCCIÓN DE 2 LAGUNAS
REJAS IMHOFF EXISTENTE REVESTIDAS DE ARCILLA QUE
PARTE BAJA- SECUNDARIAS CON GEOTEXTIL Y
DEMOLICIÓN DE 01 DESARENADOR DEMOLICIÓN DE 1 LECHO DE CONSTRUCCIÓN DE 04 LECHOS DE FUNCIONARAN COMO LAGUNAS
MAESTRANZA) 1 DESARENADOR CON 2 NAVES GEOMEMBRANA.
CON 2 NAVES SECADO SECADO SECUNDARIAS
SECTOR 3 (SECTOR 1 DESARENADOR CON 2 NAVES Y CAMARA DE REJAS 4 LAGUNAS FACULTATIVAS PRIMARIAS 4 LAGUNAS SECUNDARIAS CON GEOTEXTIL
PLATANAL-OMAYA BAJA) INCLUIDA CON GEOTEXTIL Y GEOMEMBRANA Y GEOMEMBRANA
SECTOR 4 (CASCO
SECTOR 4(CASCO /
URBANO 1 CAMARAS DE REJAS 4 LAGUNAS FACULTATIVAS PRIMARIAS 4 LAGUNAS SECUNDARIAS CON GEOTEXTIL
EXPANSIÒN PARTE 01 CAMARA DE CONTACTO
URBANO)
ALTA)
CON GEOTEXTIL Y GEOMEMBRANA Y GEOMEMBRANA
1 DESARENADOR CON 2 NAVES
SECTOR 5(JORGE
CLAUSURA DE LA PTAR EXISTENTE Y EL AGUA RESIDUAL SERA DESCARGADA A LA PTAR SECTOR 2
CHAVEZ)
La tecnología empleada ha sido considerando los aspectos técnicos, ambientales y

económicos.
Además, para la elección del tipo de tecnología a usar se consideró las ventajas y desventajas
de cada una de estas, llegando a escoger las alternativas mostrada en el cuadro precedente.
Para el diseño sanitario se consideró la caracterización de agua residual de las PTAR

existentes, tanto de Maestranza como de Ladrilleros. En esta se tienen los parámetros de
coliformes Termotolerantes, DBO5, aceite y grasas, etc. de las aguas residuales del casco
urbano y zonas aledañas.
El efluente de las PTAR debe cumplir los límites máximos permisibles, para poder descargar
al cuerpo receptor, que para este caso es el rio Apurímac y posterior a la longitud de mezcla
debe cumplir con los ECAS para el tipo de rio y la finalidad del agua (Riego, bebida de animales,
etc.).
Las Plantas de tratamiento de aguas residuales han sido diseñadas considerando la norma
OS.090 del reglamento nacional de edificaciones.
Se tienen 04 PTAR proyectadas, Estas se detallan a continuación y se adjunta sus

respectivas hojas de cálculo:
PTAR PROYECTADA SECTOR 1-EXPANSIÓN PARTE ALTA/ CCATUN

RUMI/ PICHARI BAJA.
Según la sectorización del sistema proyectado de alcantarillado el sector es el que se muestra a
continuación.
IMAGEN Nº 6. Se observa la imagen satelital del sector 1
Este sector descargara a la PTAR ubicado la zona conocida como ladrillero, el cual está
emplazado en las siguientes coordenadas:
PTAR SECTOR 1
ESTE(m) NORTE(m) COTA(msnm)
624917 8614668 545
PTAR SECTOR 2-EXPANSIÓN URBANA PARTE BAJA (MAESTRANZA)

En esta ubicación actualmente existe un sistema de tratamiento de aguas residuales, la cual se
realizará su ampliación y mejoramiento en base al diagnóstico realizado.
Según la sectorización del sistema proyectado de alcantarillado el sector es el que se muestra a
continuación:
IMAGEN Nº 7. Se observa la imagen satelital del sector 2.
Este sector descargara a la PTAR ubicado la zona aledaña al local de Maestranza, el

cual está emplazado en las siguientes coordenadas:
PTAR SECTOR 2
627191 8614588 563
PTAR SECTOR 3 (PLATANAL-OMAYA BAJA)

Este sector no cuenta con sistema de alcantarillado y por ende tampoco con PTAR.
Según la sectorización del sistema proyectado de alcantarillado el sector es el que se
muestra a continuación:
Este sector descargara a la PTAR ubicado la zona de Omaya baja, estando emplazado
en las siguientes coordenadas:
PTAR SECTOR 3
628821 8613312 556
PTAR SECTOR 4- CASCO URBANO/ EXPANSIÒN PARTE ALTA

Este sector actualmente cuenta con sistema de alcantarillado y descarga a la PTAR
Maestranza.
En la situación con proyecto se reorientará el flujo y llevará a la PTAR ubicada en
Ccatun Rumi. Según la sectorización del sistema proyectado de alcantarillado el sector
es el que se muestra a continuación:
Esta PTAR estará emplazada en las siguientes coordenadas:

PTAR SECTOR 4
625373 8618026 537
CALIDAD EFLUENTE DE LAS PTAR PROYECTADAS

En el siguiente cuadro se tiene los caudales, coliformes fecales, DBO5 del efluente
de cada una de las PTAR proyectadas, en la situación con proyecto.
COLIFORMES FECALES Y DBO

CAUDAL EFLUENTE DE LAS PTAR DEL EFLUENTE DE LA PTAR
CF NMP/100ml DBO5 mg/l

PTAR 1 15.55 L/S 9869 26.9
PTAR 2 14.55 L/S 8794 31
PTAR 3 5.09 L/S 2496 12
PTAR 4 51.96 L/S 3934 48.1
A continuación, se detalla cada estructura proyectada:
a) Cámara de rejas
Se ha proyectado una cámara de rejas la cual está constituida por 13 barras metálicas
espaciadas a 30 mm, cuya finalidad es retener los sólidos gruesos que pueden interferir en
el tratamiento de las aguas residuales. La estructura de la cámara de rejas será de concreto
armado y contará con un canal By Pass en caso de emergencia. Las paredes de la cámara
de rejas tendrán un espesor de 0.20 m.
b) Desarenador
Son unidades destinadas a retener sólidos inorgánicos como arena, cenizas y grava, a los
que se denomina generalmente como arenas o partículas discretas, que por lo general
contienen las aguas residuales.
c) Cámara de distribución de caudales

Es una caja de concreto armado cuya finalidad es dividir los caudales en volumen iguales
para asegurar que cada estructura tenga el volumen para el cual fue diseñado.
Para la PTAR se considera la construcción de 01 Cámara de distribución de caudales de
tres salidas.
Esquema de Cámara de distribución de caudales de dos salidas
Esquema de Cámara de distribución de caudales de tres salidas

a) Tanque Imhoff
El tanque Imhoff es una unidad de tratamiento primario cuya finalidad es la remoción de

solidos suspendidos. Esta estructura integra la sedimentación del agua residual y la
digestión de los lodos sedimentados en la misma unidad, para su uso adecuado requiere
tratamiento preliminar mediante cámaras de reja y desarenador para remover arenas.
El tanque Imhoff Típico es de forma rectangular y se divide en tres compartimientos:
 Cámara de sedimentación.
 Cámara de digestión de lodos.
 Área de ventilación y acumulación de natas.
Durante la operación, las aguas residuales fluyen a través de la cámara de sedimentación,

donde se remueven gran parte de los sólidos sedimentables, estos resbalan por las
paredes inclinadas del fondo de la cámara de sedimentación pasando a la cámara de
digestión a través de la ranura con traslape existente en el fondo del sedimentador. El
traslape tiene la función de impedir que los gases o partículas suspendidas de sólidos,
producto de la digestión suban a la cámara de sedimentación, por ende, son desviados
hacia la cámara de natas o área de ventilación.
CORTE IMHOFF
b) Lagunas facultativas
Las lagunas facultativas son un sistema de tratamiento de aguas residuales donde se
realiza un proceso de estabilización de la materia orgánica que se vierte en los desagües
mediante la acción de bacterias y algas. En la zona inferior de las lagunas se da un proceso
anaerobio, en tanto que en las capas superiores se da un proceso aerobio ya que durante
el día las algas mediante la reacción de la fotosíntesis aportan el oxígeno consumido y
requerido por las bacterias para sus reacciones bioquímicas y de esa manera estabilizan
la materia orgánica.
Esquema de la entrada a Laguna Facultativa
Para las lagunas facultativas se empleará Geomembrana HDPE lisa e=1.5mm la cual irá sobre un
geotextil tal como se detalla a continuación:
Esquema de la Laguna Facultativa
c) Caja de entrada y salida

Es una caja de concreto armado que se coloca con la finalidad de trasvasar el caudal de
cada laguna primaria a su laguna secundaria.
1.8.2 EMISOR
a) EMISOR DE SALIDA DE LA PTAR
Debido a la sectorización del sistema de alcantarillado existirán 4 sectores, cada uno con su
respectiva PTAR y con su emisor de salida correspondiente.
ASPECTOS TÉCNICOS
 Análisis y selección de tecnología.

Se proyecta un Emisor que traslade el efluente de la PTAR de cada sector hasta el punto de
vertimiento en el cuerpo receptor, el cual será el Rio Apurímac; este sistema contara con:
 Buzones.
 Colectores.
 Metas físicas Para el EMISOR DE SALIDA
EMISORES DEL SECTOR 1
 Instalación de 109.2 m de tubería de alcantarillado PVC-SN 2 de DN 355mm.

 Construcción de 03 buzones tipo 1 de H: 2.50-3.00m.

 Construcción de 01 buzón tipo 1 de H: 1.50-2.00m.

 Instalación de 2030m de tubería HDPE de DN 14 Pulg.

1.9 CIERRE DE BRECHAS DEL PROYECTO
SISTEMA DE AGUA POTABLE
SIN PROYECTO: El sistema existente no se da abasto para la cobertura de toda la población actual;
debido al buen servicio brindado, ha ido creciendo rápidamente la población asentada en las zonas
marginales a Pichari capital, los cuales requieren de este servicio.
La continuidad del servicio se ha visto comprometida en algunas zonas, debido a las ampliaciones
realizadas para brindar el servicio a las zonas marginales a Pichari capital.
CON PROYECTO: El sistema de abastecimiento de agua potable se ha sectorizado en 5 zonas, las

cuales serán coberturadas al 100%, brindando agua potable de manera continua las 24 horas del
día a Pichari capital y zonas aledañas.
CONEXIONES DOMICILIARIAS DE AGUA POTABLE
COBERTURA COBERTURA CONTINUIDAD CONTINUIDAD

EXISTENTES QUE SE
SECTOR RENOVADAS PROYECTADAS SIN CON SIN PROYECTO CON PROYECTO DESCRIPCIÓN
MANTENDRAN
PROYECTO PROYECTO (H0RAS/DÍAS) (H0RAS/DÍAS)
ABARCA TODA LA PARTE ALTA

DE LA EXPANSIÓN URBANA
SECTOR~01-PARTE ALTA 0 0 432 0% 100% 0 24
(ARRIBA DE ASOC. VALLE
DORADO-ASOC. LOS CEDROS)
ABARCA DESDE EL CAMPO

FERIAL DEL DISTRITO DE
SECTOR~02-VALLE DORADO 34 223 440 37% 100% 16 24 PICHARI HASTA EL JR. SANTOS
JÁUREGUI (PARALELO A LA AV.
CULTURA)
ABARCA DESDE EL JR. SANTOS

SECTOR~03-CASCO URBANO 964 0 17 98% 100% 24 24 JÁUREGUI HASTA LA AV.
AVIACIÓN
ABARCA LA ZONA DE
SECTOR~04-EXPANSION PICHARI EXPANSIÓN URBANA DESDE
48 310 582 38% 100% 18 24
ESTE LA AV. SANTA ROSA HACIA
PARTE DERECHA
ABARCA LAS SIGUIENTES

ZONAS CCATUN RUMI
SECTOR~05 -CCATUN RUMI 505 160 515 56% 100% 16 24
CAPITAL, PICHARI BAJA, SAN
LUIS Y UNIÓ AMÉRICA
1551 693 1986
OPTIMIZADOS RENOVADAS PROYECTADAS
CLORO RESIDUAL
SIN PROYECTO: Las muestras para el análisis de cloro residual libre están a cargo de la Oficina
de SEDAPI, la cual proporciono la información que ellos manejan en cuanto a los que es cloro
residual libre, en dicha información se corroboro que cumple con lo establecido en el Reglamento
de la Calidad del Agua para Consumo Humano en el cual menciona al respecto, en caso de usar
cloro o solución clorada como desinfectante, las muestras tomadas en cualquier punto de la red de
distribución, no deberán contener menos de 0.5 mgL-1 de cloro residual libre en el noventa por
ciento (90%) del total de muestras tomadas durante un mes. Del diez por ciento (10%) restante,
ninguna debe contener menos de 0.3 mgL-1 y la turbiedad deberá ser menor de 5 unidad
nefelométrica de turbiedad (UNT).
Las muestras para el análisis de cloro residual libre en los diferentes meses que se han
realizado muestran resultados que se encuentran dentro de los límites máximos permisibles,
por lo cual podemos decir que el sistema de cloración está funcionando de forma adecuada.
ANÁLISIS
DATOS DEL USUARIO
FÍSICO
FECHA
CLORO RES.
PUNTO DE MUESTREO USUARIO HORA
(mg/L)
Av. La cultura S/N (gras roca) Samir Roca Quispe 15:44 0.86
Jr. Mantaro S/N (barrio Hormiguitas) Fredy Valdez Pacheco 16:00 0.78
28/06/2018 Av. San Juan S/N (San Juan de la Frontera) Alipio Ludeña H. 17:00 0.58
Av. Libertadores lote "01" (Ccatun Rumi) Leonarda Quispe Núñez 17:30 0.75
MÍNIMO 0.58
PROMEDIO 0.74
MÁXIMO 0.86
LMP (Límites máximos permisibles) 0.5 < Optimo < 2
CON PROYECTO: En la situación con proyecto, de la misma manera que actualmente se cumplirá
lo siguiente:
No deberán contener menos de 0.5 mgL-1 de cloro residual libre en el noventa por ciento (90%) del
total de muestras tomadas durante un mes. Del diez por ciento (10%) restante, ninguna debe
contener menos de 0.3 mgL-1 y la turbiedad deberá ser menor de 5 unidad nefelométrica de
turbiedad (UNT).
SISTEMA DE ALCANTARILLADO
En la situación actual existe un sistema de recolección de aguas residuales, el cual ha sido detallado
en el diagnóstico del sistema existente, en base a este se planteó el sistema proyectado, el cual
recolectara el 100% de agua residuales de los diferentes usos de lotes pertenecientes a Pichari
CONEXIONES DE ALCANTARILLADO
EXISTENTES QUE SE COBERTURA SIN COBERTURA SIN

SECTOR ZONA PROYECTADO RENOVADO
MANTENDRAN PROYECTO PROYECTO
SECTOR 1 CCATUN RUMI /PICHARI BAJA 787 278 27 72.1% 100.0%

SECTOR 2 BAJA (DEBAJO DE LA AVENIDA 875 44 46 90.7% 100.0%
BRASIL)
SECTOR 3 139 226 0 38.1% 100.0%
BAJA

SECTOR 4 1931 526 67 76.5% 100.0%
DORADO)
3732 1074 140
OPTIMIZADO PROYECTADO RENOVADO

SISTEMA DE TRATAMIENTO DE AGUAS RESIDUALES
En la situación actual existe Plantas de tratamiento de aguas residuales, las cuales han sido
detalladas en el diagnóstico del sistema existente, en base a este se planteó el sistema proyectado,
el cual tratara el 100% de agua residuales de los diferentes usos de lotes pertenecientes a Pichari
AGUA RESIDUAL TRATADA (AÑO 20)
SIN PROYECTO CON PROYECTO COBERTURA SIN COBERTURA CON

SECTOR ZONA
(m3/dia) (m3/dia) PROYECTO PROYECTO
SECTOR 1 CCATUN RUMI/PICHARI BAJA 421.63 1393.03 30.3% 100.0%

SECTOR 2 BAJA(ABAJO DE LA AVENIDA 330.28 1301.34 25.4% 100.0%
BRASIL)
SECTOR 3 0.00 456.85 0% 100.0%
BAJA

BRASIL Y AV. CULTURA)/
SECTOR 4 1920.08 4571.44 42.0% 100.0%
EXPANSIÒN PARTE ALTA(
ARRIBA DE LA AV. CULTURA)
CAPACIDAD DE ESTRUCTURAS Y OBRAS LINEALES PROYECTADAS (AÑO 20)
OFERTA
COMPONENTES SECTORES ZONA/UBICACION DEMANDA TOTAL DEFICIT PROYECTADO
OPTIMIZADA
CAPTACIÓN (Qmd (t/seg)) RIO KINKORI/ RIO PICHARI 54.20 156.30 102.10
RESERVORIO (m3) KINKORI/ CAMPO FERIAL 1000.00 2760.00 1860.00
PTAP (Qmd (t/seg)) KINKORI/ CAMPO FERIAL 54.20 156.30 102.10

ABARCA TODA LA PARTE ALTA DE LA
SECTOR 01 EXPANSIÒN URBANA (ARRIBA DE ASOC. 7.24 17.56 10.32
VALLE DORADO- ASOC.LOS CEDROS)
ABARCA DESDE EL CAMPO FERIAL DEL
SECTOR 02 DISTRITO DE PICHARI HASTA EL JR. SANTOS 17.50 38.50 21.00
JÀUREGUI (PARALELO A LA AV. LA CULTUA)
ABARCA DESDE EL JR. SANTOS JÀUREGUI
REDES DE DISTRIBUCION (Qmh (t/seg) SECTOR 03 56.20 109.00 52.80
HASTA LA AV. AVIACION
ABARCA LA ZONA DE EXPANSIÒN URBANA
SECTOR 04 DESDE LA AV. SANTA ROSA HACIA PARTE 22.95 49.74 26.79
DERECHA
ABARCA LAS SIGUIENTES ZONAS CCATU
SECTOR 05 RUMI CAPITAL, PICHARI BAJA, SAN LUIS Y 23.30 53.70 30.40
UNION AMERICA
SECTOR 01 CCATUN RUMI/PICHARI BAJA 15.84 43.05 27.21
EXPANSÒN PICHARI PARTE BAJA (DEBAJO

SECTOR 02 12.48 39.82 27.34
DE LA AVENIDA BRASIL)
REDES DE ALCANTARILLADO (Qmh (t/seg) SECTOR 03 SECTOR PLATANAL -OMAYA BAJA 0.00 14.40 14.40
CASCO URBANO(ENTRE AV. BRASIL Y AV.

SECTOR 04 CULTURA)/ EXPANSIÒN PARTE ALTA( 64.39 140.13 75.74
ARRIBA DE LA AV. CULTURA)
SECTOR 01 PICHARI BAJA 421.63 1393.03 971.40
SECTOR 02 PICHARI CAPITAL (MAESTRANZA) 330.28 1301.34 971.06

PTAR (Qp (m3/dia)
SECTOR 03 OMAYA BAJA 0.00 456.85 456.85
SECTOR 04 CCATUN RUMI 1920.08 4571.44 2651.36

1.10 CUADRO DE RESUMEN DE METAS
COMPONENTES POR SECTOR DEL SISTEMA DE AGUA POTABLE (SITUACIÒN CON PROYECTO)
SECTOR ZONA/ UBICACIÒN POBLACIÒN VIVIENDAS COMPONENTES DETALLE
CAPTACIÒN TIPO BARRAJE AL RIO PICHARI MEJORAMIENTO

EXISTENTE 6738 viviendas 1877 viviendas
LINEA DE CONDUCCIÒN MEJORAMIENTO
PTAP EXISTENTE(CAMPO FERIAL) MEJORAMIENTO
ABARCA DESDE EL CAMPO FERIAL DEL DISTRITO DE LINEA DE ADUCCIÒN

SECTOR 2 PICHARI HASTA EL JR. SANTOS JÀUREGUI (PARALELO 2370 habitantes 697 viviendas
A LA AV. LA CULTUA) RED DE DISTRIBUCIÒN
LINEA DE ADUCCIÒN
ABARCA LAS SIGUIENTES ZONAS CCATU RUMI
SECTOR 5 4368 habitantes 1180 viviendas
CAPITAL, PICHARI BAJA, SAN LUIS Y UNION AMERICA RED DE DISTRIBUCIÒN
CAPTACIÒN TIPO BARRAJE AL RIO KINKORI PROYECTADO

PROYECTADO 9416 viviendas 2353 viviendas
LINEA DE CONDUCCIÒN PROYECTADO
PTAP PROYECTADO PROYECTADO
ABARCA TODA LA PARTE ALTA DE LA EXPANSIÒN LINEA DE ADUCCIÒN
SECTOR 1 URBANA (ARRIBA DE ASOC. VALLE DORADO- 1504 habitantes 432 viviendas RED DE DISTRIBUCIÒN
ASOC.LOS CEDROS) CONEXIONES DOMICILIARIAS
LINEA DE ADUCCIÒN
ABARCA DESDE EL JR. SANTOS JÀUREGUI HASTA LA
SECTOR 3 4214 habitantes 981 viviendas RED DE DISTRIBUCIÒN
AV. AVIACION
LINEA DE ADUCCIÒN
ABARCA LA ZONA DE EXPANSIÒN URBANA DESDE LA
SECTOR 4 3698 habitantes 940 viviendas RED DE DISTRIBUCIÒN
AV. SANTA ROSA HACIA PARTE DERECHA
TOTAL 16154 viviendas 4230 viviendas
COMPONENTES POR SECTOR DEL SISTEMA DE ALCANTARILLADO (SITUACIÒN CON PROYECTO)
SECTOR ZONA/ UBICACIÒN POBLACIÒN VIVIENDAS COMPONENTES
COLECTORES DE ALCANTARILLADO
BUZONES TIPO I-II
SECTOR 1 CCATUN RUMI/PICHARI BAJA 3940 habitantes 1072 viviendas CONEXIONES DOMICILIARIAS
CONTRUCCION DE PTAR EN PICHARI BAJA
EMISOR DE SALIDA
BUZONES TIPO I-II
EXPANSÒN PICHARI PARTE BAJA (DEBAJO DE LA CONEXIONES DOMICILIARIAS

SECTOR 2 3345 habitantes 897 viviendas
AVENIDA BRASIL)
MEJORAMIENTO Y AMPLIACIÒN DE LA PTAR MAESTRANZA
EMISOR DE SALIDA
BUZONES TIPO I-II
SECTOR 3 SECTOR PLATANAL -OMAYA BAJA 1241 habitantes 342 viviendas CONEXIONES DOMICILIARIAS
CONTRUCCION DE PTAR EN SECTOR OMAYA BAJA
EMISOR DE SALIDA
BUZONES TIPO I-II

CASCO URBANO(ENTRE AV. BRASIL Y AV. CULTURA)/
SECTOR 4 EXPANSIÒN PARTE ALTA( ARRIBA DE LA AV. 7628 habitantes 1919 viviendas CONEXIONES DOMICILIARIAS
CULTURA)
CONTRUCCION DE PTAR EN CCATUN RUMI
EMISOR DE SALIDA
TOTAL 16154 viviendas 4230 viviendas

1.11 RESUMEN GENERAL DEL COSTO TOTAL DE LA OBRA
RESUMEN DE PRESUPUESTO
PRESUPUESTO TOTAL
PROYECTO :
“MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE Y ALCANTARILLADO SANITARIO, EN
LOS SECTORES MARGINALES A LA CAPITAL, DISTRITO DE PICHARI - LA CONVENCIÓN - CUSCO”.
MODALIDAD : ADMISNITRACIÓN INDIRECTA

AÑO : 2020
ENTIDAD : MUNICIPALIDAD DISTRITAL DE PICHARI
DISTRITO : PICHARI
RESUMEN DE PRESUPUESTO
COMPONENTES PARCIAL S/.
ADECUADA Y SUFICIENTE INFRAESTRUCTURA PARA EL SISTEMA DE AGUA POTABLE 39,205,619.82
ADECUADA Y SUFICIENTE INFRAESTRUCTURA PARA LA RECOLECCIÓN DE LAS AGUAS RESIDUALES 10,170,364.58
ADECUADA Y SUFICIENTE INFRAESTRUCTURA PARA EL TRATAMIENTO DE LAS AGUAS RESIDUALES 16,197,547.89
ADECUADO PLAN DE CAPACITACION PARA LA GESTION TECNICA DEL SERVICIO: ASISTENCIA TECNICA Y ADMINISTRATIVA 102,487.80
ADECUADO PLAN DE MITIGACION AMBIENTAL 45,972.40
CD COSTO DIRECTO 65,721,992.49
GG GASTOS GENERALES 8.00% 6,446,311.34
UTI UTILIDAD 7.00% 4,600,539.47
---------------------
ST SUB TOTAL 76,768,843.30
IGV IGV (18%) 18.00% 13,818,391.79
------------------
PST PRESUPUESTO REFERENCIAL DE OBRA 90,587,235.09
GS GASTOS DE SUPERVISION 4.45% 4,028,944.58
GEET GASTOS DE ELABORACION DE EXPEDIENTE TECNICO 1,196,114.12
PC COSTO DIRECTO PLAN COVID 234,614.50
IGV IGV(18%) 42,230.61
===============
T_P TOTAL PRESUPUESTO 96,089,138.90
FECHA DEL PRESUPUESTO: DICIEMBRE 2020
1.12 MODALIDAD DE EJECUCIÓN

Por Contrata
1.13 SISTEMA DE CONTRATACIÓN

A precios unitarios.
1.14 PLAZO DE EJECUCIÓN

18 meses (540 días calendario).
1.15 ANEXOS

Expediente Técnico: Proyecto

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Expediente Técnico: Proyecto

Cargado por

Copyright:

Formatos disponibles

EXPEDIENTE TÉCNICO: “MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE Y ALCANTARILLADO SANITARIO, EN

1.1.1 INFORMACIÓN DE VIABILIDAD DEL PROYECTO

El código del proyecto es N°357809.

La Municipalidad distrital de Pichari en su afán de brindar servicio de agua potable y alcantarillado a

los cuales interconectaran a la PTAR Maestranza y Unión américa respectivamente; la

Además la municipalidad realiza constantes intervenciones en el sistema de agua potable y

1.2 CARACTERÍSTICAS GENERALES

1.2.1 UBICACIÓN DE LA OBRA

Pichari capital y zonas aledañas limitan con las siguientes localidades:

Por el Norte : Con el distrito de Llochegua.

UBICACIÓN GEO REFERENCIADAS (UTM):

La zona de estudio del proyecto geográficamente se encuentra ubicada en las Coordenadas

IMAGEN Nº 01 – Pichari capital y zonas aledañas

CARACTERÍSTICAS GENERALES DE LA ZONA DE ESTUDIO

NÚMERO DE VIVIENDAS Y POBLACIÓN AFECTADA

Fuente: Equipo Técnico.

Fuente: Equipo Técnico.

Número de personas por familia (densidad poblacional)

SISTEMA DE AGUA POTABLE

COBERTURA COBERTURA CONTINUIDAD CONTINUIDAD

ABARCA TODA LA PARTE ALTA

ABARCA DESDE EL CAMPO

ABARCA DESDE EL JR. SANTOS

ABARCA LAS SIGUIENTES

CON PROYECTO: El sistema de abastecimiento de agua potable se ha sectorizado en 5 zonas, las

EXISTENTES QUE SE COBERTURA SIN COBERTURA SIN

SECTOR 1 CCATUN RUMI /PICHARI BAJA 787 278 27 72.1% 100.0%

EXPANSIÓN PICHARI PARTE

CASCO URBANO(ENTRE AV.

3732 1074 140

OPTIMIZADO PROYECTADO RENOVADO

SISTEMA DE TRATAMIENTO DE AGUAS RESIDUALES

SIN PROYECTO CON PROYECTO

SECTOR 1 CCATUN RUMI /PICHARI BAJA 982.9 1604.9

EXPANSIÓN PICHARI PARTE

CASCO URBANO(ENTRE AV.

1.2.2 VÍAS DE ACCESO

 De Lima hacia Ayacucho.

CUADRO N° 2 – Vías de acceso

1.2.6 ASPECTOS SOCIOECONÓMICOS

Se realizaron encuestas socioeconómicas en el área de influencia del proyecto, tanto a una

Fuente: Equipo Técnico.

Fuente: Equipo Técnico.

Fuente: Equipo Técnico.

Fuente: Equipo Técnico.

¿Cuántas horas por día dispone de agua?

¿Paga usted por el servicio de agua?

Fuente: Equipo Técnico.

Calidad de agua es Frecuencia Porcentaje

¿Con qué presión llega el agua a la vivienda?

Fuente: Equipo Técnico.

1.2.7 CONDICIONES DE SALUD

CUADRO N° 3 39 ESTABLECIMIENTOS DE SALUD DE MICRO RED PICHARI

1 M.R. CENTRO DE 2469 C.S. PICHARI LA CONVENCION KIMBRI I-4 6214

CUADRO N° 4 CAUSAS DE MORBILIDAD GENERAL 2011 POR GRUPO ATAREO Y SEXO

1.2.8 MEDIO AMBIENTE

1.2.9 PROYECCIONES POBLACIONALES Y DEMANDA

Pichari capital y zonas aledañas pertenecen geográficamente y políticamente al distrito

Cálculo de la Población Servida.

DETERMINACIÓN DE POBLACIONES FUTURAS - 05 SECTORES - DISTRITO DE PICHARI

Población Sector 05 ~ Ccatun Rumi

Población 03 ~ Casco Urbano

Densidad por Vivienda:
