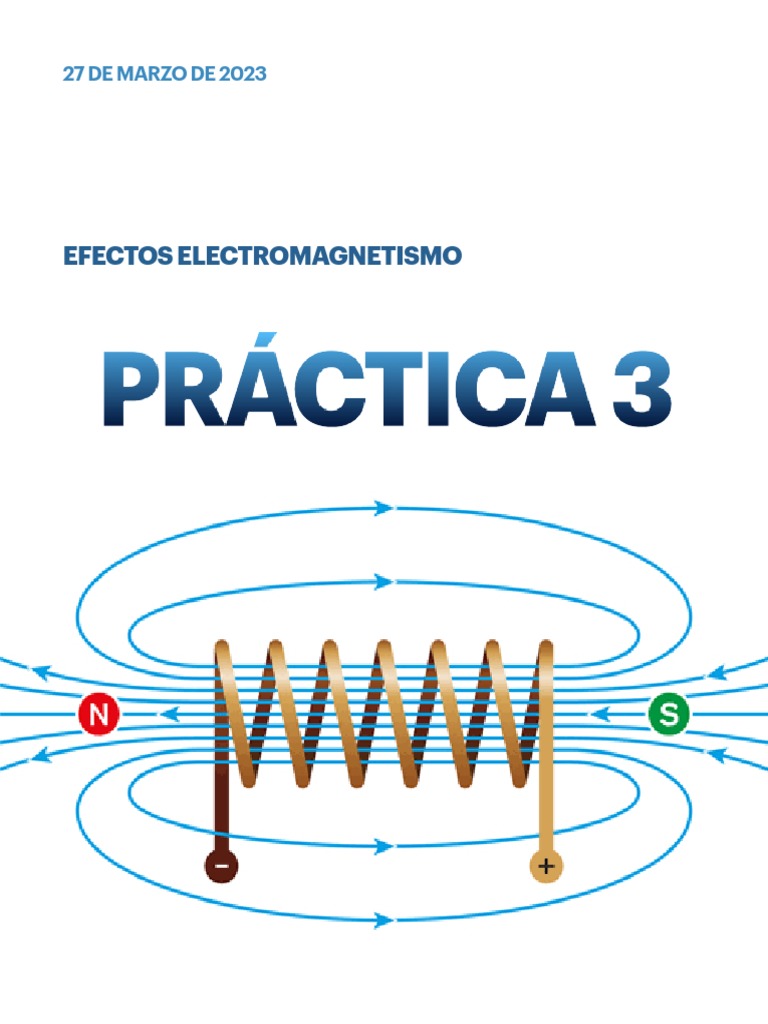

27 DE MARZO DE 2023

EFECTOS ELECTROMAGNETISMO

PRÁCTICA 3
Miembros de el equipo

• De Honor Hernández Valeria Yuliana

• Blanco Pérez Emir
• Alférez Calderón Pablo Gadiel
• González Lorenzo Joshua Jovani Gamboa Pérez Eric Josafat
• Hernández Cruz Arantza
• Guillén Cruz Alondra
• Hernández Gómez Abril

 Cuestionario Previo 2023B

Grupo:
6IM18 Equipo:4

Práctica no. 3

Efectos Electromagnéticos

Unidad:
1, Electromagnetismo

Competencia Particular:
Aplica los fundamentos del electromagnetismo en la solución de
problemas en situaciones académicas y en su entorno.

RAP relacionado con la Práctica:

Aplica los principios y leyes del electromagnetismo en la solución
de problemas en situaciones académicas, tecnológicas y en su
entorno social.

Antes de presentarte a realizar la práctica contesta el siguiente cuestionario,

consultando las fuentes bibliográ cas y referencias electrónicas sugeridas:

1.- Explique la formación del campo magnético en un conductor cuando

circula una corriente.

Cuando una corriente eléctrica uye a través de un conductor, se produce un

campo magnético alrededor del conductor. La dirección del campo magnético
depende de la dirección de la corriente. Este fenómeno es conocido como la
ley de Ampère.

fl
fi

 .2- Explique la formación del campo magnético en una bobina cuando circula
una corriente.

Cuando una corriente eléctrica circula a través de una bobina, se genera un

campo magnético alrededor de la bobina. Este campo magnético es generado
por los electrones que se mueven a través de la bobina, produciendo un efecto
magnético similar al que se produce en un conductor recto.

3.- Escribe la expresión matemática de la fuerza de Lorentz así como las

unidades de cada una de las literales que intervienen en ella.

La fuerza de Lorentz es la fuerza resultante experimentada por una partícula

cargada eléctricamente que se mueve en un campo eléctrico y un campo
magnético. La expresión matemática de la fuerza de Lorentz es:

F = q(E + v x B)

Donde:

F es la fuerza resultante en la partícula cargada (medida en Newtons, N)

q es la carga eléctrica de la partícula (medida en Coulombs, C)
E es el campo eléctrico (medido en Voltios por metro, V/m)
v es la velocidad de la partícula cargada (medida en metros por segundo, m/s)
B es el campo magnético (medido en Teslas, T)
"x" representa el producto vectorial

4.- Explica la regla de la mano derecha para el campo magnético provocado

por una corriente eléctrica.

La regla de la mano derecha se utiliza para determinar la dirección del campo

magnético generado por una corriente eléctrica que uye en un conductor
recto. La regla establece que si se sostiene el conductor recto con la mano
derecha de modo que el pulgar apunte en la dirección de la corriente, los

fl

 dedos de la mano envolverán el conductor en la dirección del campo

magnético.

Para aplicar la regla de la mano derecha, se deben seguir los siguientes pasos:

• Sostener el conductor recto con la mano derecha, de manera que el

pulgar apunte en la dirección de la corriente eléctrica que uye en el
conductor.
• Curvar los dedos de la mano derecha, manteniéndolos perpendiculares
al conductor y en la dirección del movimiento de los electrones (opuesta
a la dirección convencional de la corriente eléctrica).
• La dirección de los dedos curvados indica la dirección del campo
magnético generado por la corriente eléctrica en ese punto del
conductor.

5.- Expresa la ecuación que describe a la Ley de Biot-Savart para un

conductor rectilíneo indicando qué representa cada literal.

La Ley de Biot-Savart describe la relación entre la corriente eléctrica que uye

a través de un conductor y el campo magnético que se genera alrededor de él.
La expresión matemática de la Ley de Biot-Savart para un conductor
rectilíneo es:

B = (μ₀ * I) / (2π * r)

Donde:

B es la intensidad del campo magnético generado por el conductor (medida en

Teslas, T)
μ₀ es la permeabilidad magnética del vacío (4π x 10^-7 T m/A)
I es la corriente eléctrica que uye a través del conductor (medida en
Amperios, A)
r es la distancia desde el conductor hasta el punto en el que se mide el campo
magnético (medida en metros, m)
π es la constante matemática pi (aproximadamente 3.14)

fl

fl

fl

INTRODUCCIÓN : MARCO TEÓRICO

OBJETIVOS

• La experimentación de la presencia de campos magnéticos los cuales se

producen por una corriente eléctrica

• El como en un imán de herradura y en otros donde intervenga la corriente

eléctrica como es un conductor en una espira y en una bobina

• Principio de Efecto Motor

¿Qué sucede con los conductores exibles y paralelos que transportan

corriente en sentido contrario?
ESTOS CONDUCTORES SE RECHAZAN
¿Usando un diagrama donde se muestren los campos magnéticos explique el
fenómeno.

fl

¿Qué sucede con los conductores exibles y paralelos que transportan

corriente en el mismo sentido?
LOS CONDUCTORES DE ATRAEN

¿Usando un diagrama donde se muestren los campos magnéticos explique el

fenómeno.

fl

 En este experimento se ocupó un imán con sus respectivos polos, una fuente
de corriente, unos caimanes que llevan cierto sentido de la corriente así como
los polos, un columpio conectado a los caimanes y que pasa en medio del
imán.

El experimento trato sobre ver, pensar

Y analizar el ujo de corriente y la
Reacción que esta tendrá en nuestro
Columpio respecto a nuestro imán,
Los caimanes señalan el ujo que la
Corriente tendrá y el sentido de
Atracción o repulsión.
El caimán azul es de donde sale la corriente, esta corre desde la fuente de
corriente hasta una de las cuerdas del columpio corre hasta abajo y sube,
llegando hasta el cable rojo y regresando a la fuente de
energía; una ves analizada la dirección de la energía se
analiza la posición de los polos que nos dirá la dirección
del campo, “recuerda que el campo siempre va de norte a
sur”, gracias a estos dos podemos saber si el efecto del
columpio será de atracción o de repulsión, en este caso por
la forma colocada del sistema se puede decir que el sistema
provoca atracción del columpio.
Pero si cambiamos los caimanes de posición y la posición

fl

fl

del imán provocaríamos otro fenómeno distinto, si invertimos el sistema por

consecuente el efecto será el contrario “repulsión”, y asi podemos ir
cambiando las variables del sistema y analizar la dirección de estas con la regla
de la mano.

¿Qué sucede con las bobinas al cerrar el circuito en el paso 2 y a

que se debe este fenómeno?
Una bobina de tipo solenoide abre o cierra mediante atracción magnética una
válvula que controla el paso de un uido. Típicamente la válvula se mantiene
cerrada por la acción de un muelle, al aplicar corriente al solenoide la abre
venciendo la fuerza del muelle y dejando pasar el uido.

¿Qué sucede con las bobinas al cerrar el circuito en el paso 3 y a

que se debe este fenómeno?
Al intercambiar la corriente, es decir, cambiar los sentidos en sentido opuesto,
lo que ocurrirá será una repulsión entre ambas bobinas, esto debido a que, al
ser polos iguales, se repelen por el campo magnético que generan dichos polos.
Haciendo un esquema, explique el fenómeno del paso 2 en función
de interacción de campos magnéticos

fl

fl

 Se produce cuando un material conductor atraviesa un campo magnético

variable, o viceversa. En este caso, el movimiento relativo entre el material
conductor y el campo magnético variable causa una circulación de electrones,
o corriente inducida a través del material conductor.
Mediante campos magnéticos generados por bobinas se transforma energía
eléctrica en movimiento rotatorio de un eje. Y a la inversa, el movimiento
rotatorio de un eje genera energía eléctrica en las bobinas al hacer pasar un
campo magnético a través de estas. Cuando el imán se acerca a la bobina, el
ujo se incrementa rápidamente hasta que el imán se encuentra dentro de
esta. Conforme la atraviesa, el ujo magnético comienza a decrecer.
