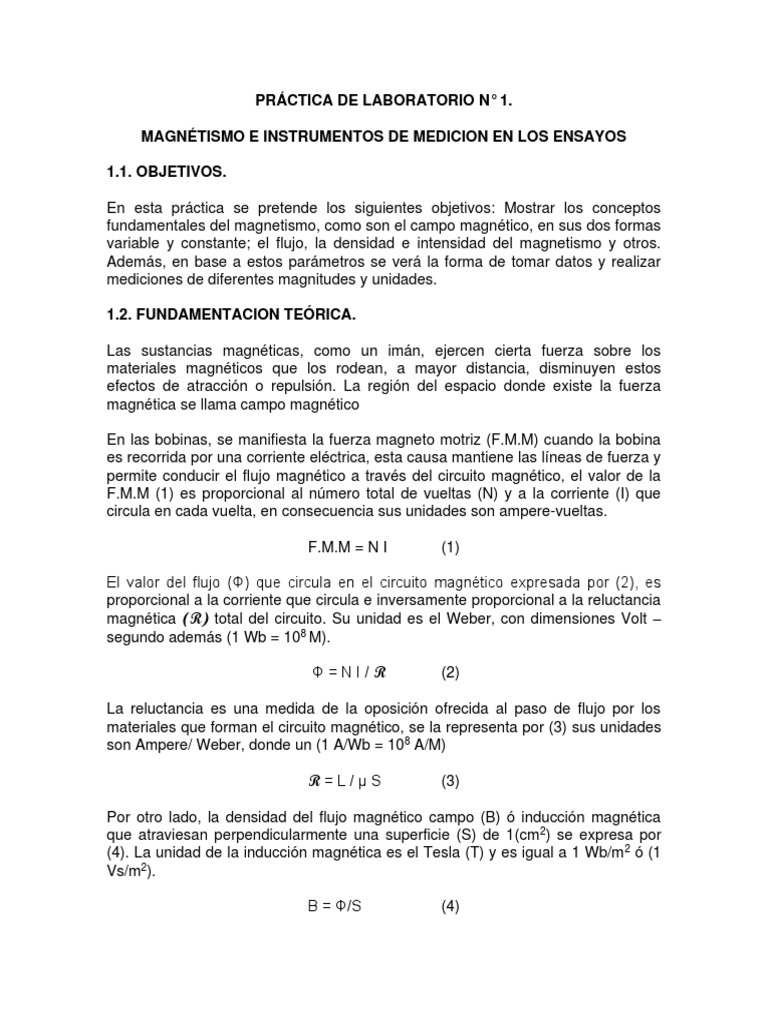

PRÁCTICA DE LABORATORIO N° 1.

MAGNÉTISMO E INSTRUMENTOS DE MEDICION EN LOS ENSAYOS

1.1. OBJETIVOS.

En esta práctica se pretende los siguientes objetivos: Mostrar los conceptos

fundamentales del magnetismo, como son el campo magnético, en sus dos formas
variable y constante; el flujo, la densidad e intensidad del magnetismo y otros.
Además, en base a estos parámetros se verá la forma de tomar datos y realizar
mediciones de diferentes magnitudes y unidades.

1.2. FUNDAMENTACION TEÓRICA.

Las sustancias magnéticas, como un imán, ejercen cierta fuerza sobre los
materiales magnéticos que los rodean, a mayor distancia, disminuyen estos
efectos de atracción o repulsión. La región del espacio donde existe la fuerza
magnética se llama campo magnético

En las bobinas, se manifiesta la fuerza magneto motriz (F.M.M) cuando la bobina

es recorrida por una corriente eléctrica, esta causa mantiene las líneas de fuerza y
permite conducir el flujo magnético a través del circuito magnético, el valor de la
F.M.M (1) es proporcional al número total de vueltas (N) y a la corriente (I) que
circula en cada vuelta, en consecuencia sus unidades son ampere-vueltas.

F.M.M = N I (1)

El valor del flujo (Φ) que circula en el circuito magnético expresada por (2), es
proporcional a la corriente que circula e inversamente proporcional a la reluctancia
magnética (R) total del circuito. Su unidad es el Weber, con dimensiones Volt –
segundo además (1 Wb = 108 M).

Φ=NI/R (2)

La reluctancia es una medida de la oposición ofrecida al paso de flujo por los

materiales que forman el circuito magnético, se la representa por (3) sus unidades
son Ampere/ Weber, donde un (1 A/Wb = 108 A/M)

R=L/μS (3)

Por otro lado, la densidad del flujo magnético campo (B) ó inducción magnética
que atraviesan perpendicularmente una superficie (S) de 1(cm 2) se expresa por
(4). La unidad de la inducción magnética es el Tesla (T) y es igual a 1 Wb/m 2 ó (1
Vs/m2).

B = Φ/S (4)
La intensidad del campo magnético (H) está definida por (5) sus unidades son
ampere-vueltas/cm
H (5)

La relación entre la inducción magnética y la intensidad magnética, resulta de

igualar las relaciones el flujo en las relaciones (2) y (4), despejando de (5) I N = H
L y reemplazando en la primera igualdad, resulta:

HL/R=BS (6)

En la anterior relación reemplazamos (3), despejando (μ) la permeabilidad

absoluta, se obtiene la relación (7) parámetro que muestra la relación entre la
densidad de flujo magnético y la intensidad del campo magnético, sus unidades
corresponden a (V-s/A cm) este parámetro, también muestra la clase del material
magnético por donde circula el flujo magnético:

µ=B/H (7)

La permeabilidad absoluta, es el producto de permeabilidad en vacio y la

permeabilidad relativa (µ = µo µr). Los materiales de acuerdo a la permeabilidad
son magnéticos (fierro, acero), diamagnéticos (bismuto, cobre) y paramagnéticos.
Las unidades de la permeabilidad en vacio es µ o = 1.256 x 10-6 (Wb/A-m ó H/m) o
(Weber/Ampere-metro).

En 1830, Faraday en Inglaterra y J. Henry en U.S.A., descubrieron de forma

independiente, que un campo magnético induce una corriente en un conductor,
siempre que el campo magnético sea variable. Las fuerzas electromotrices y las
corrientes causadas por los campos magnéticos, se llaman fuerzas
electromotrices (f.e.m) y corrientes inducidas, a este proceso se le denomina
inducción magnética.

Un flujo variable produce una fem inducida en una espira (E = -dΦ/dt). Esta f.e.m
es el trabajo realizado por unidad de carga, y es el campo eléctrico inducido por el
flujo variable.

1.3. CIRCUITOS, FIGURAS Y ESQUEMAS

Para poder comprender los conceptos de magnetismo, como son el campo

magnético, en sus dos formas variable y constante; el flujo, la densidad e
intensidad del magnetismo, se utilizaran fuentes variables de corriente alterna y
continua, como las que muestra la Fotografía Nº 1.1.
 Fotografía Nº 1.1.

Los parámetros magnéticos, puede presentarse en bobinas que pueden estar

conectadas a fuentes de corriente o en imanes permanentes, la fotografía inferior
muestra las bobinas a utilizar.

Fotografía Nº 1.2.

La forma de verificar las diferentes variables magnéticas, es con instrumentos

como detectores de campo, gaussimetro y otros. Para verificar la variación del
flujo magnético, se utilizaran dos bobinas, una de ellas unida a una fuente de
energía, la que producirá la inducción magnética y en la otra bobina se medirá con
un voltímetro como se indica en la figura siguiente, la producción de la f.e.m,
además se cuantificara el flujo magnético.

1.4. INSTRUMENTOS DE MEDIDA Y ACCESORIOS

Ítem DESCRIPCION CANTIDAD OBSERVACION

1 Multimetros
2 Gaussimetro
3 Brújula
4 Conectores tipo banana
5 Bobinas 600, 1200 espiras con núcleo
6 Fuente de C.C. y C.A
Cuadro Nº 1.1.
1.5. PROCEDIMIENTO

En la práctica a realizar sobre el magnetismo, será posible hacer visible, las líneas
de campo, su intensidad, su forma con la ayuda de limaduras de hierro y otros.
Para el efecto armar los circuitos de la Figura Nº 1.1 y Figura 1.2, agregar
instrumentos de acuerdo a lo indicado en el Cuadro Nº 2.

Tomar medidas de voltaje, corriente en C.C y C.A, calcular la F.M.M, flujo,

densidad de campo y otros, para las bobinas de 600, 1200 y 1800 espiras, de
acuerdo a las Figuras Nº 1.1, y 1.2.

Figura Nº 1.1.

Considerar en los instrumentos, su clase para poder cuantificar los errores y

realizar los cálculos correspondientes. Acoplar las bobinas L4 y L5 sobre un polo
de campo y conectar la fuente de tensión continua a la bobina L5 con el positivo
en el terminal rojo y el negativo al negro. Conectar el amperímetro entre terminales
de L4, rojo como positivo y seleccionar la escala de 100mA de corriente continua.

Encender la fuente de tensión continua y observar la deflexión del medidor en

sentido directo cuando la fuente de tensión se enciende e inverso cuando se
desconecta. Esto indica que la dirección de cambio de corrientes en las dos
bobinas es opuesta de acuerdo con la ley de Lenz.

Un cambio en el valor de la corriente que atraviesa la bobina L5 provoca un

cambio correspondiente en el flujo de acoplamiento de ambas bobinas. Por lo
tanto se induce una fem en L4. y la dirección de la corriente en una carga externa
es tal que el flujo resultante esta en oposición con el flujo inicial.

Quitar la fuente de tensión de corriente continua y conectar una tensión alterna

pequeña en los terminales de la bobina L5 conectar el medidor en extremo de la
bobina L4 y seleccionar la escala de 25 Vc.a, encender la fuente de alimentación
alterna e incrementar la tensión aplicada a unos 10 V.

El voltaje a través de los terminales L4 deberá ser de aproximadamente unos 15

Voltios; el valor real depende de la reluctancia del circuito magnético. Si se quita el
polo de campo se notará una notable reducción en la tensión inducida en L4.
 Figura Nº 1.2.

Item DETALLE VOLTAJE CORRIENTE FMM FLUJO B

1 Bobina 600 espiras
2 Bobina 1200 espiras
3 Bobinas L4 y L5
Cuadro Nº 1.2.

1.6. TRATAMIENTO DE DATOS

Con los valores determinados en el Cuadro Nº 2 se procederá a realizar los

cálculos de las relaciones indicadas en el marco teórico, como son las ecuaciones
1, 2, 4 y otras. Inicialmente se estimara los valores teóricos y posteriormente se
comparara con los obtenidos en el laboratorio.

1.7. CUESTIONARIO

1.- ¿Según sus observaciones que efectos se produce en la brújula y los otros
instrumentos y cual es la diferencia entre el flujo magnético que se produce con
C.C y C.A? Justificar sus respuestas con relaciones, ecuaciones o lo que
corresponda.
2.- ¿Cuál es el efecto producido en el amperímetro y los otros instrumentos al
acercar y alejar los imanes y que función desarrolla tiene cada uno de los
parámetros magnéticos en la experiencia?
3.- ¿Qué efectos se dan en la bobina cuando se cambia la polaridad de los
imanes, además, que sucede si se varia la velocidad de los imanes?
4.- ¿Al hacer circular CD a través de la bobina L5, durante el experimento que se
evidencia?
5.- Al hacer circular CA en la bobina L5, ¿qué sucede en la bobina L4?. ¿En que
se diferencian los fenómenos anteriores?
6.- ¿Cuál es la magnitud de los campos magnéticos medidos, de manera indirecta
y con el auxilio de los instrumentos conocidos y utilizados en la práctica?
7.- Averiguar, cuatro aplicaciones de los efectos de atracción y repulsión
magnética.
8.- ¿Qué es la levitación magnética?
1.8. EJERCICIO DE APLICACIÓN:

a) Determinar la fuerza de atracción, del electroimán de la figura inferior, sobre la

armadura de hierro si la inducción en el núcleo es de 1,5 T
b) Cual será la intensidad de la corriente eléctrica, para tener una fuerza de
atracción de 2,88 Kp para el núcleo de la figura considerando que es de fundición
y tiene 344 espiras.
