MEX-BT4700U/BT4750U

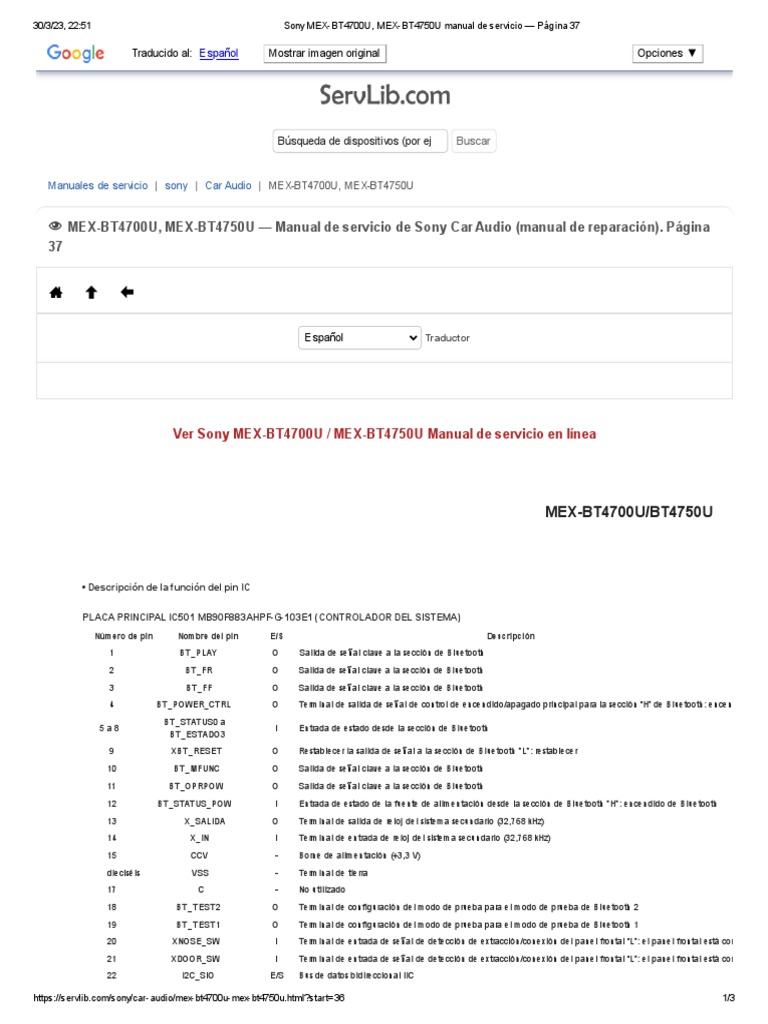

• Descripción de la función del pin IC

PLACA PRINCIPAL IC501 MB90F883AHPF-G-103E1 (CONTROLADOR DEL SISTEMA)

Número de pin Nombre del pin E/S Descripción

1 BT_PLAY O Salida de señal clave a la sección de Bluetooth

2 BT_FR O Salida de señal clave a la sección de Bluetooth

3 BT_FF O Salida de señal clave a la sección de Bluetooth

4 BT_POWER_CTRL O Terminal de salida de señal de control de encendido/apagado principal para la sección “H” de Bluetooth: encen

BT_STATUS0 a
5a8 I Entrada de estado desde la sección de Bluetooth
BT_ESTADO3
9 XBT_RESET O Restablecer la salida de señal a la sección de Bluetooth "L": restablecer

10 BT_MFUNC O Salida de señal clave a la sección de Bluetooth

11 BT_OPRPOW O Salida de señal clave a la sección de Bluetooth

12 BT_STATUS_POW I Entrada de estado de la fuente de alimentación desde la sección de Bluetooth "H": encendido de Bluetooth

13 X_SALIDA O Terminal de salida de reloj del sistema secundario (32,768 kHz)

14 X_IN I Terminal de entrada de reloj del sistema secundario (32,768 kHz)

15 CCV - Borne de alimentación (+3,3 V)

dieciséis VSS - Terminal de tierra

17 C - No utilizado

18 BT_TEST2 O Terminal de configuración del modo de prueba para el modo de prueba de Bluetooth 2

19 BT_TEST1 O Terminal de configuración del modo de prueba para el modo de prueba de Bluetooth 1

20 XNOSE_SW I Terminal de entrada de señal de detección de extracción/conexión del panel frontal “L”: el panel frontal está con

21 XDOOR_SW I Terminal de entrada de señal de detección de extracción/conexión del panel frontal “L”: el panel frontal está con

22 I2C_SIO E/S Bus de datos bidireccional IIC

https://servlib.com/sony/car-audio/mex-bt4700u-mex-bt4750u.html?start=36 1/3
30/3/23, 22:51 Sony MEX-BT4700U, MEX-BT4750U manual de servicio — Página 37
23 I2C_SCK O Terminal de salida de señal de reloj de transferencia de datos IIC

24 PUERTA_IND O Terminal de salida de señal de accionamiento LED

25 CYRIL_SEL I Terminal de ajuste de respuesta de letra cirílica “H”: corresponde a letra cirílica

26, 27 RE_IN0, RE_IN1 I Entrada de pulso de jog dial desde el codificador rotatorio
AREA_SEL2 a
28 a 30 I Configuración del terminal para el destino
AREA_SEL0

31 B_OUTSEL I Ajuste de apagón terminal “H”: apagón efectivo

32 AVCC - Borne de alimentación (+3,3 V)

33 AVRH I Terminal de entrada de tensión de referencia (+3,3 V)

34 XRC_IN1 I Terminal de entrada de tecla de cambio del mando a distancia giratorio

35 AVSS - Terminal de tierra

36 SA_IN I Terminal de entrada de señal de selección de datos de visualización del analizador de espectro

37 VSM I Entrada de señal de detección de voltaje del medidor de señal FM y AM desde el PLL

38 TU_ATT O Terminal de salida de señal de control de activación/desactivación de silenciamiento del sintonizador No se utili

39, 40 CLAVE_IN1, CLAVE_IN0 I Terminal de entrada de llave del panel frontal

41 RC_IN0 I Terminal de entrada de tecla de cambio del mando a distancia giratorio

42 XEXT_ATT_XEN O Terminal de salida de señal de control de activación/desactivación de silenciamiento

43 DESPERTAR O Salida de señal de despertador a la sección de CD

44 VSS - Terminal de tierra

Terminal de entrada de la señal de reconocimiento (señal de activación) para el mando a distancia giratorio
45 XKEY_ACK0 I
Encendido en la entrada de “H”

Terminal de entrada de señal de reconocimiento (señal de activación) para la tecla del panel frontal
46 XKEY_ACK1 I
Encendido en la entrada de “H”

47 DAVN I Sincronice la entrada de señal de detección del bloque de datos RDS (solo BT4700U)
48 LCD_CE O Salida de señal de habilitación de chip al controlador de pantalla de cristal líquido

49 LCD_SO O Salida de datos en serie al controlador de pantalla de cristal líquido

50 LCD_SCK O Salida de señal de reloj de transferencia de datos en serie al controlador de pantalla de cristal líquido

51 a 53 XMD2, MD1, MD0 I Terminal de configuración del modo de funcionamiento

54 XRESET I Entrada de señal de reinicio del sistema desde el generador de señal de reinicio y el interruptor de reinicio "L": r

55 UNISI I Terminal de entrada de datos de bus SONY No utilizado

56 UNISO O Terminal de salida de datos de bus SONY No utilizado

57 UNISCK O Terminal de salida de señal de reloj de bus SONY No utilizado

58 RDS_EN O Terminal de salida de señal de control de encendido/apagado para la sección RDS (solo BT4700U)

59 MC_RX I Entrada de datos en serie desde la sección de CD
