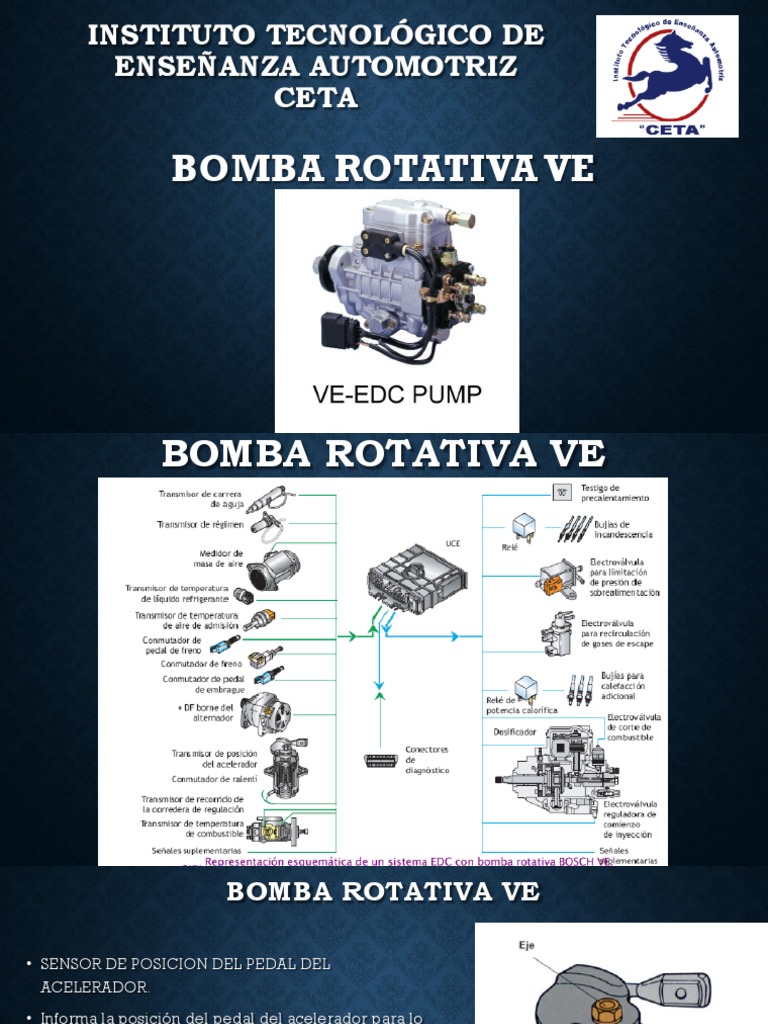

INSTITUTO TECNOLÓGICO DE

ENSEÑANZA AUTOMOTRIZ
CETA

BOMBA ROTATIVA VE
BOMBA ROTATIVA VE
 BOMBA ROTATIVA VE

• SENSOR DE POSICION DEL PEDAL DEL

ACELERADOR.
• Informa la posición del pedal del acelerador para lo
siguiente: cálculo del caudal de inyección y la
regulación del comienzo de inyección.
• También es utilizada para la limitación de la presión
de sobrealimentación y la recirculación de los gases
de escape
 BOMBA ROTATIVA VE

• En la imagen se puede observar que este

sensor solo utiliza una terminal de señal
en lugar de dos terminales como
normalmente se conoce.
 BOMBA ROTATIVA VE
• INTERRUPTOR DE RALENTÍ.
• Este dispositivo se encuentra en el sensor del pedal del acelerador, su función es la
de informar a la unidad de control la posición de reposo del pedal, para que así la
unidad pueda calcular el ralentí y la desaceleración.
 BOMBA ROTATIVA VE
• Este interruptor consta de dos terminales que conmutan alternadamente entre sus
terminales.
 BOMBA ROTATIVA VE
• SENSOR DE POSICION DE LA BARRA CORREDERA.
• Su función es informar a la unidad de control la posición de la corredera de regulación del
caudal inyectado y compararlo con los valores establecidos en su memoria.
 BOMBA ROTATIVA VE
• Son dos sensores que están montados en el eje del dosificador.
• Cada sensor esta compuesto por un paquete de chapas, una bobina y una anillo de cortocircuito.
• Las bobinas están alimentadas con 5 voltios alternos, con una oscilación de 10 KHz, estas
desfasadas a 180 grados.
BOMBA ROTATIVA VE
