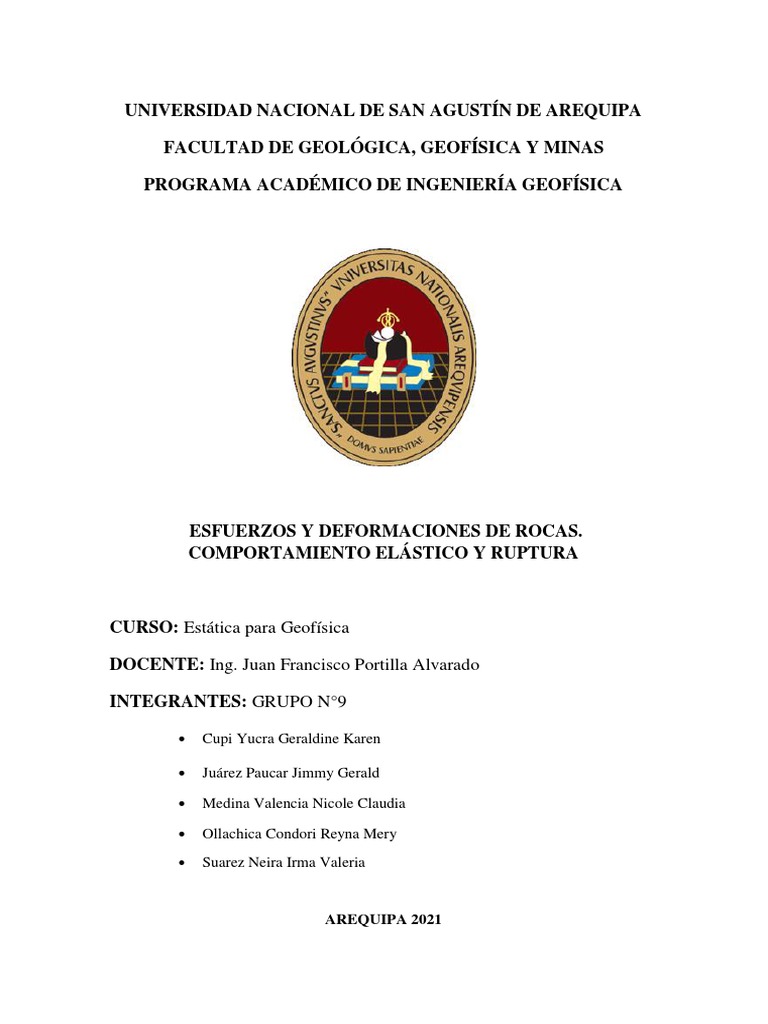

UNIVERSIDAD NACIONAL DE SAN AGUSTÍN DE AREQUIPA

FACULTAD DE GEOLÓGICA, GEOFÍSICA Y MINAS

PROGRAMA ACADÉMICO DE INGENIERÍA GEOFÍSICA

ESFUERZOS Y DEFORMACIONES DE ROCAS.

COMPORTAMIENTO ELÁSTICO Y RUPTURA

CURSO: Estática para Geofísica

DOCENTE: Ing. Juan Francisco Portilla Alvarado

INTEGRANTES: GRUPO N°9

 Cupi Yucra Geraldine Karen

 Juárez Paucar Jimmy Gerald

 Medina Valencia Nicole Claudia

 Ollachica Condori Reyna Mery

 Suarez Neira Irma Valeria

AREQUIPA 2021
INDICE
1. INTRODUCCIÓN ..............................................................................................................3
2. OBJETIVOS .......................................................................................................................4
2.1. Objetivo Principal ......................................................................................................4
2.2. Objetivos Específicos ..................................................................................................4
3. MARCO TEÓRICO...........................................................................................................5
3.1. Reología .......................................................................................................................5
3.2. Tectónica .....................................................................................................................5
3.3. Esfuerzo .......................................................................................................................5
3.4. Deformación ................................................................................................................6
3.5. La Rotura ....................................................................................................................6
3.6. Ruptura .......................................................................................................................6
4. DESCRIPCIÓN DEL TEMA ASIGNADO ......................................................................7
4.1. Geología Estructural ..................................................................................................7
4.2. Tipos De Esfuerzos .....................................................................................................7
4.3. Unidades ......................................................................................................................8
4.4. Deformación De Las Rocas ........................................................................................8
4.4.1. Pliegues ......................................................................................................................9
4.4.2. Fallas .......................................................................................................................10
4.5. Niveles Estructurales ................................................................................................10
4.6. Factores De La Deformación ...................................................................................12
4.7. Comportamiento Elástico Y Ruptura De Las Rocas .............................................12
4.8. Constantes Elásticas Para Las Rocas ......................................................................16
4.9. Teoría Elástica Aplicada A Proyectos De Diseños De Obras De Ingeniería En
Rocas 16
5. APLICACIONES EN LA INGENIERÍA .......................................................................18
5.1. Excavaciones A Cielo Abierto ..................................................................................18
5.2. Explotación De Bancos De Roca ..............................................................................19
5.3. Excavaciones Subterráneas......................................................................................19
5.4. Explotación De Minerales ........................................................................................20
5.5. Otras Aplicaciones ....................................................................................................20
6. EJERCICIOS Y PROBLEMAS......................................................................................21
7. CASUÍSTICA Y APORTE ..............................................................................................22
8. CONCLUSIONES ............................................................................................................23
9. REFERENCIAS ...............................................................................................................23
1. INTRODUCCIÓN
Todo cuerpo al soportar una fuerza aplicada trata de deformarse en el sentido de
aplicación de la fuerza. En el caso del ensayo de tracción, la fuerza se aplica en
dirección del eje de ella y por eso se denomina axial. Aunque el esfuerzo y la
deformación ocurren simultáneamente en el ensayo, los dos conceptos son
completamente distintos. La curva usual Esfuerzo - Deformación (llamada también
convencional, tecnológica, de ingeniería o nominal), expresa tanto el esfuerzo como
la deformación en términos de las dimensiones originales de la probeta, un
procedimiento muy útil cuando se está interesado en determinar los datos de
resistencia y ductilidad para propósito de diseño en ingeniería.

Esfuerzo y deformación Se denomina esfuerzo al conjunto de fuerzas que afectan a

un cuerpo material y tienden a deformarlo. Se entiende por deformación al cambio en
forma y/o volumen de un cuerpo rocoso provocado por un esfuerzo consecuencia de
la actividad geológica interna. Los esfuerzos tectónicos pueden ser básicamente de
tres tipos:

 Compresión: Producido por fuerzas que actúan convergentemente en una

misma dirección. Como consecuencia se produce un acortamiento de la
corteza.
 Distensión: (tensión, estiramiento o tracción): producida por fuerzas
divergentes que actúan en una misma dirección. Como consecuencia se
produce un estiramiento de la corteza.
 Cizallamiento: Originado por fuerzas paralelas que actúan en sentidos
opuestos. Tipos de deformación.
En la práctica las rocas presentan un comportamiento intermedio, deformándose
inicialmente de una manera elástica, hasta alcanzar el límite elástico; a partir de este
punto se produce la deformación plástica.
El comportamiento plástico también tiene un límite alcanzado el cual, se produce la
rotura. Las deformaciones elásticas, al no producir deformaciones permanentes, no
generan estructuras tectónicas. Estas son producidas por la componente de
deformación plástica o bien por la rotura. Por ello en geología las estructuras
tectónicas se consideran producto de una deformación dúctil o continua o de una
deformación frágil o discontinua.
2. OBJETIVOS

2.1. Objetivo Principal

 Describir y analizar los esfuerzos y deformaciones rocas

2.2. Objetivos Específicos

 Realizar una investigación bibliográfica acerca de las aplicaciones de los

esfuerzos y deformaciones
 Hacer uso de teoría y fundamentos físicos correspondientes
 Identificar las principales aplicaciones en la ingeniería
3. MARCO TEÓRICO
Los movimientos y deformaciones en la corteza terrestre se generan por una serie de
fuerzas primarias que son transmitidas a lo largo de miles de kilómetros. El resultado
del balance de estos esfuerzos en una zona determinada controla la dinámica
deformacional frágil de dicha área.

3.1. Reología
La reología es una de las ramas de la ciencia que trata sobre la deformación en
todos sus aspectos, desde la formación de fracturas (deformación no continua)
hasta el flujo de materiales viscosos (de formación continua). La aplicación de
esta disciplina en el campo de la geología es imprescindible para comprender la
mayor parte de los procesos que regulan la deformación de la litósfera y que
tienen relación con la tectónica y con la formación de las estructuras que se
encuentran en la parte superior de la corteza.

3.2. Tectónica
Es la parte de la geología que estudia las estructuras geológicas producidas por
deformación de la corteza terrestre, las que las rocas adquieren después de
haberse formado, así como los procesos que las originan, a todas las escalas de
observación, desde la escala cortical (TECTÓNICA DE PLACAS) a escala
microscópica (MICROTECTÓNICA).

3.3. Esfuerzo
El esfuerzo (stress) se define como la fuerza aplicada por unidad de área.
Debemos recordar que la fuerza (F) es una acción que se ejerce sobre una
masa (m) para cambiar su velocidad o imprimirle una aceleración (a). Su
ecuación es:
𝑷
𝝈=
𝑨𝟎
Donde:
𝝈: 𝐸𝑠𝑓𝑢𝑒𝑟𝑧𝑜
𝑷: 𝐶𝑎𝑟𝑔𝑎 𝑎𝑝𝑙𝑖𝑐𝑎𝑑𝑎
𝑨𝟎 : 𝐴𝑟𝑒𝑎 𝑑𝑒 𝑠𝑒𝑐𝑐𝑖𝑜𝑛 𝑡𝑟𝑎𝑛𝑠𝑣𝑒𝑟𝑠𝑎𝑙 𝑖𝑛𝑖𝑐𝑖𝑎𝑙

El esfuerzo es la cantidad de fuerza que actúa sobre una unidad de roca para
causar deformación. El esfuerzo puede actuar de manera uniforme en la unidad
de roca, es decir, en todas las direcciones. Este tipo de esfuerzo es debido a la
presión litostática.
3.4. Deformación
La deformación consiste en el conjunto de cambios tanto de la forma como del
volumen de un cuerpo, que se produce en las rocas como consecuencia de la
actuación de los esfuerzos. La deformación indica el cambio de configuración
que adquiere la roca al soportar una solicitación externa. Para medir
desplazamientos muy pequeños la deformación se expresa comparando el estado
deformado con respecto al estado inicial, cuando dicha comparación se realiza en
unidades volumétricas recibe el nombre de “dilatáncia”.
La deformación que sufre un cuerpo de roca puede ser elástica o plástica. La
deformación elástica es proporcional al esfuerzo aplicado y la roca recupera su
forma original al retirarse el esfuerzo. Si se supera cierta magnitud de esfuerzo,
propio para cada material, denominado límite de elasticidad, la deformación es
permanente. Aumentando la magnitud del esfuerzo se llega a la ruptura de la roca.
La respuesta ante esfuerzos es una propiedad intrínseca de los materiales. Hay
rocas frágiles, que ante esfuerzos rompen sin experimentar deformación plástica.
Opuestamente, hay rocas dúctiles, que tienen aptitud de deformarse dúctilmente
previo a la ruptura. El comportamiento de las rocas frente a esfuerzos se conoce
por ensayos de laboratorio.

3.5. La Rotura
Es un fenómeno que se produce cuando la roca no puede soportar las fuerzas
aplicadas, alcanzado un valor de resistencia máximo, aunque no siempre ocurre
cuando se inicia la generación de planos de fractura. La fractura es la
representación de planos de separación en la roca, rompiendo los enlaces de las
partículas para crear nuevas superficies.

3.6. Ruptura
Es donde el cuerpo experimenta una fracturación catastrófica por cizalla
o fisuración extensional. Este punto de ruptura define, en términos del esfuerzo
compresivo, la resistencia a la compresión (R).
En 1960 Terzaghi propone que la razón principal por la cual se generan
deformaciones tan altas en los medios granulares, es debido a la ruptura de la
roca en los puntos de contacto (contacto a nivel microscópico de las partículas),
generando reacomodamiento de la masa, reducción en la relación de vacíos e
incremento de la resistencia debido a la mayor estabilidad de las partículas.
4. DESCRIPCIÓN DEL TEMA ASIGNADO

4.1. Geología Estructural

La geología estructural tiene relación directa con disciplinas geológicas como la
mecánica de suelos, de rocas y la geotecnia. La importancia de esta disciplina
geológica para la Sociedad se manifiesta particularmente en dos campos: en
forma de proyectos en estudio para obras de ingeniería y como herramienta de
prevención para la mitigación y control de riesgos geológicos.

4.2. Tipos De Esfuerzos

Cuando se habla de esfuerzos se hace referencia a la fuerza aplicada a un área
determinada de roca. La unidad de medida más habitual es el kilogramo por
centímetro cuadrado (kg/cm2). En la naturaleza, según la dirección de las fuerzas
aplicadas, el esfuerzo puede reconocerse en tres variedades; la compresión, la
tensión y la cizalla.
- Compresión: Esfuerzo al que son sometidas las rocas cuando se
comprimen por fuerzas dirigidas unas contra otras a lo largo de una misma
línea. Cuando los materiales se someten a este tipo de esfuerzos, tienden
a acortarse en la dirección del esfuerzo mediante la formación de pliegues
o fallas según que su comportamiento sea dúctil o frágil.
- Tensión: Resultado de las fuerzas que actúan a lo largo de la misma línea
pero en dirección opuesta. Este tipo de esfuerzo actúa alargando o
separando las rocas.
- Cizalla: Esfuerzo en el cual las fuerzas actúan en paralelo pero en
direcciones opuestas, lo que da como resultado una deformación por
desplazamiento a lo largo de planos poco espaciados.

Figura 1. Tipos de esfuerzo en la Geología

 Figura 2. Tipos de esfuerzos que influyen en la deformación de las rocas

4.3. Unidades
El esfuerzo utiliza unidades de fuerza sobre unidades de área, en el sistema
internacional (SI) la fuerza es en Newton (N) y el área en metros cuadrados (m2),
el esfuerzo se expresa por N/m2 o pascal (Pa). Esta unidad es pequeña por lo que
se emplean múltiplos como él es el kilopascal (kPa), megapascal (Mpa) o
gigapascal (Gpa). En el sistema americano, la fuerza es en libras y el área en
pulgadas cuadradas, así el esfuerzo queda en libras sobre pulgadas cuadradas
(psi).

4.4. Deformación De Las Rocas

Deformación es un término general que se emplea para referirse a cambios en la
forma y/o volumen que pueden experimentar las rocas. Como resultado del
esfuerzo aplicado, una roca puede fracturarse o deformarse arrugándose. La
deformación se produce cuando la intensidad del esfuerzo es mayor que la
Resistencia interna de la roca.
Las condiciones y ambientes de deformación de las rocas son muy variados, ya
que pueden encontrarse desde niveles muy superficiales hasta los 40 km de
profundidad. Generalmente, las condiciones de presión y de temperatura bajo las
que se desarrollan son de hasta más de 10 kilobares y más de 1.000 °C. Para poder
interpretar las condiciones de formación de cada estructura, es imprescindible
asociarla a un nivel estructural.
Cualquier material se puede deformar de tres maneras:

 Deformación elástica: el material se deforma, pero cuando cesa el

esfuerzo, la deformación desaparece (por ejemplo una goma elástica). Es,
por tanto, una deformación reversible.
 Deformación plástica: la deformación se mantiene aunque el esfuerzo
desaparezca (como ocurre con la plastilina). La deformación es
irreversible.
 Deformación frágil: el material se fractura como respuesta al esfuerzo
(sería el caso de un vidrio roto). Al igual que la anterior, también es
irreversible.

Figura 3. Tipos de deformación

Cuando estas deformaciones se producen en los materiales terrestres dan lugar a

estructuras geológicas reconocibles, como son:

4.4.1. Pliegues

Son deformaciones plásticas que afectan a varios estratos. Se visualizan

fácilmente por la pérdida de horizontalidad de los estratos. Los tipos de
pliegues se pueden clasificar atendiendo a diversos factores de forma
independiente:

Por la disposición de las capas

 Anticlinal: los materiales más antiguos están situados en el núcleo

del pliegue.
 Sinclinal: son los materiales más modernos los que se sitúan en el
núcleo o centro del pliegue.
 Monoclinal o pliegues en rodilla: sólo tienen un flanco.
 Por su simetría

 Simétricos: el ángulo que forman los dos flancos con la horizontal

es aproximadamente el mismo.
 Asimétricos: los dos flancos tienen inclinaciones claramente
distintas.

Por el plano axial

 Recto: el plano axial es vertical.

 Inclinados: el plano axial forma un ángulo con la vertical.
 Tumbados: el plano axial es casi horizontal.

Por el espesor de las capas

 Isópacos o concéntricos: el espesor de cada estrato no varía a lo

largo del pliegue. Se atribuye su origen a esfuerzos de tipo flexión.
 Anisópacos o similares: el espesor es mayor en la zona de charnela
y menos en los flancos. Su origen es por compresión.
4.4.2. Fallas

Son deformaciones frágiles. Los materiales se rompen y se produce un

desplazamiento suficiente de los "fragmentos" rotos (sin desplazamiento
no es posible visualizar las fallas). Generalmente las identificamos porque
se ponen en contacto materiales de distintas edades. Los diferentes tipos
de falla son:

Falla normal o directa: el labio hundido se apoya sobre el plano de falla.

Su origen es por fuerzas distensivas, dado que hay un aumento de
superficie.

Falla inversa: el labio levantado se apoya sobre el plano de falla. Se

originan por fuerzas compresivas. Hay disminución de superficie.

Falla vertical: sin salto horizontal. En realidad son muy raras.

Falla en cizalla o en dirección: no tiene salto vertical.

Falla rotacional o en tijera: el movimiento se produce por una rotación

alrededor de un eje. El salto varía en magnitud a lo largo del plano de falla.

4.5. Niveles Estructurales

Se entiende por nivel estructural cada uno de los dominios de la corteza en que
los mecanismos dominantes de la deformación permanecen iguales. El término
“nivel” hace referencia a los diferentes dominios, que generalmente están
superpuestos entre sí.
Si consideramos como límite superior a la superficie de la Tierra, en dirección al
centro del planeta, hacia zonas más profundas, se definen tres niveles
estructurales en los que las rocas tienen diferente comportamiento. Como es
lógico, a medida que nos encontramos en niveles más profundos, las condiciones
de presión y temperatura se incrementan, por lo que las rocas adquieren un
comportamiento más dúctil.

 Nivel estructural superior: Se localiza desde la superficie del terreno

(según la altitud en cada lugar) hasta la cota 0 m, que sirve como
referencia, aunque puede llegar a más profundidad. La presión y
temperatura no son muy elevadas y las rocas tienen un comportamiento
frágil; es el dominio de las fallas.
 Nivel estructural medio: Se sitúa entre la cota 0 m y unos 4.000 m de
profundidad. El mecanismo predominante es la flexión debido al
comportamiento dúctil de las rocas; son característicos de este nivel los
pliegues.
 Nivel estructural inferior: Es el nivel del metamorfismo, y como media
se localiza entre los 4.000 m y los 8.000 o 10.000 m de profundidad. En
los niveles más superficiales domina el aplanamiento, con el frente
superior de esquistosidad. A mayor profundidad predominan estructuras
de flujo, con pliegues acompañados siempre de esquistosidad y foliación.
Su límite inferior viene marcado por el inicio de la fusión y la presencia
del granito de anatexia.

Figura 4. Nivel Estructural de la Corteza Terrestre

4.6. Factores De La Deformación
Los factores que controlan el tipo de deformación son: la naturaleza de la roca,
presión, temperatura, tipo de esfuerzo aplicado y tiempo de aplicación del
esfuerzo. Para comprender el proceso de fracturación es necesario evaluar todos
ellos conjuntamente.

 Naturaleza de la roca. No todas las rocas tienen la misma resistencia

interna, por lo que su res-puesta al esfuerzo es también diferente. En
superficie y condiciones ambientales, algunas rocas tienen un
comportamiento dúctil (por ejemplo, las arcillas), y otras un
comportamiento frágil (por ejemplo, la caliza).
 Presión y temperatura. Son los factores determinantes de la
deformación. Como regla general, a mayor presión y temperatura, la roca
tiene un comportamiento más dúctil y, por tanto, la de-formación es
mayor (ver niveles estructurales).
 Tipo de esfuerzo aplicado. La compresión provoca acortamiento en los
estratos, bien por pliegues o por fallas. Esfuerzos distensivos por tensión
estiran y adelgazan los estratos, creando fallas a partir de un límite.
Cuando el esfuerzo aplicado es la cizalla, se produce la deformación por
desplazamiento a lo largo de planos poco espaciados.
 Tiempo de aplicación del esfuerzo. Influye el tiempo de aplicación y la
intensidad. Un esfuerzo pequeño aplicado durante un largo periodo de
tiempo favorece la deformación plástica. Si el esfuerzo es muy grande
pero aplicado puntualmente, se favorece el comportamiento frágil y, por
tanto, la fracturación de la roca.

4.7. Comportamiento Elástico Y Ruptura De Las Rocas

La elasticidad es una propiedad de un material ideal y podemos vincularla con

los materiales que se utilizan en ingeniería, incluyendo a las rocas en mayor o
menor grado y en función de cuanto estos materiales se acercan al ideal.
Prácticamente esto depende de tres factores principales: homogeneidad,
isotropía y continuidad, cada uno de los cuales pueden ser definidos dentro de
ciertos límites.
La isotropía es una medida de las propiedades direccionales de un material. Por
ejemplo, con un criterio estadístico, un cuerpo granular será isótropo si todos
sus granos tienen una orientación al azar y cuando un plano de dimensiones
equivalentes lo intercepta, en cualquier dirección, corta al mismo en un número
igual o equivalente de granos.
Dado que muchas rocas tienen una orientación determinada en sus clastos o
cristales, estas son estrictamente hablando anisótropas y deberá esperarse que
reaccionen en forma diferente a aquellos esfuerzos que provienen de distintas
direcciones, dependiendo esto del grado de anisotropía.
La homogeneidad es una medida de la continuidad física de un cuerpo. De esta
manera en un material homogéneo, los constituyentes están distribuidos de tal
forma que un pequeño fragmento separado de cualquier parte del cuerpo deberá
tener constituyentes y propiedades representativas del todo. La homogeneidad
depende en gran medida de la escala y podría ser posible describir una roca
masiva de grano muy fino como homogénea, mientras que una roca de grano
muy grueso dentro de dimensiones limitadas debe ser considerada no
homogénea.
La continuidad puede ser considerada como una referencia a la porosidad y/o a
la cantidad de diaclasas y fallas en un cuerpo rocoso particular. El grado de
continuidad afectará su cohesión y por lo tanto la diferente distribución de
tensiones a través de todo el cuerpo.
Los extremos, al considerar la continuidad de una roca, estarán entre una masa
rocosa fracturada, la cual es completamente discontinua y un cuerpo rocoso
masivo de grano muy fino con un diaclasamiento muy espaciado, con lo cual es
prácticamente continuo.

A partir de estas definiciones es posible arribar a una primera estimación de la

probable elasticidad de una roca, recordando siempre que con la posible
excepción de la obsidiana o de un metal nativo, todas las rocas son en alguna
medida anisótropas, no homogéneas y discontinuas y por lo tanto no son
perfectamente elásticas. De todas maneras, algunas rocas se pueden aproximar
en grado variable a algunas propiedades elásticas, particularmente cuando están
sometidas a bajas cargas de deformación.
Obviamente la mayoría de las rocas elásticas deben ser de grano fino, masivas
y compactas, una propiedad de las rocas extrusivas (excepto cuando tienen
vesículas, que son espacios vacíos visibles) y las rocas filoneanas y algunas
rocas metamórficas finamente granudas. Estas rocas (Figura 5a) se aproximan
de muchas formas a las propiedades de un material elástico, frágil, que tiene una
relación cuasi – lineal entre tensión / deformación hacia el punto de ruptura, por
lo cual se las puede denominar rocas cuasi – elástica.

Rocas de menor elasticidad, son las rocas ígneas de grano grueso y sedimentos
compactados de grano fino, con baja porosidad y una razonable cohesión, por
lo que se las denomina rocas semi-elásticas. Estas tienen una relación tensión /
deformación (Figura 5b) en la cual la pendiente de la curva (equivalente al
módulo de elasticidad bajo condiciones de cargas definidas) decrece con el
incremento de la tensión. Este tipo de curva, obtenida a partir de ensayos con
pequeñas muestras de laboratorio y por lo tanto que acentúan la falta de
homogeneidad y la anisotropía del material, pueden de hecho brindar un cuadro
exagerado de la falta de elasticidad de este tipo de rocas, la cual, a gran escala,
como ser un depósito masivo o estrato puede estar sujeto al análisis elástico, con
ciertas precauciones. Esto es ilustrativo de uno de los peligros de los ensayos de
laboratorio incluso cuando se los asocia con la interpretación estadística, como
un método de obtener datos para realizar un análisis a gran escala (grandes
dimensiones).

Figura 5. Típica Relación Tensión / Deformación En

Rocas.

Un peligro similar existe en obtener datos para un tercer tipo de relación

tensión/deformación por medio de métodos en laboratorio. Esta categoría
incluye las rocas cohesivas, con mucha porosidad, comprendiendo a la mayoría
de las rocas sedimentarias débiles (Figura 5c). Estas son por lo tanto por
evidencia propia no elásticas y cualquier análisis apoyado en criterios de
elasticidad podría ser peligroso. La curva generalmente exhibe una zona inicial
de incremento de la pendiente con el incremento de la carga, un rasgo que
significa una compactación íntima y el cierre de grietas antes que cualquier
deformación asimilable a la proporción lineal. Estas rocas tienden a exhibir
características variables en la relación tensión / deformación.
Los rasgos principales de la relación tensión / deformación para una roca
competente puede ser generalizada en la forma (Figura 6) de una curva con una
zona aproximadamente lineal de máxima pendiente, que da paso a una curva de
pendiente decreciente con el incremento de la tensión, a medida que el punto de
ruptura se alcanza.

La curva que representa a una roca en el ensayo uniaxial de compresión

(positiva) en el caso de tensión es similar en su forma pero la ruptura ocurre a
tensiones más bajas.
Aunque la curva puede ser tomada para representar el tipo de deformación
elástica de una roca, es sin embargo dificultoso para obtener un valor
satisfactorio para el módulo de elasticidad. Este puede ser obtenido por tres
caminos a saber: (i) como el módulo secante ( E s ) en un punto particular, dando
un valor promedio de E por debajo de un límite especifico de carga, (ii) el
módulo tangente ( Et ) en un punto particular de la curva, dando un valor
aparente de E a una tensión especifica o (iii) el módulo tangente inicial ( E i ) la
pendiente de la línea tangente pasando por el origen, dando el valor de E bajo
las condiciones de carga 0 (cero), en efecto el máximo valor de E que algunas
veces se toma como aquel obtenido bajo condiciones de carga dinámica en una
roca sin carga (o tensión).

Figura 6. Curva General De Tensión / Deformación En Rocas.

El valor de E obtenido en cualquier punto de la curva puede, para la roca

promedio, estar estrictamente relacionado (Judd y Huber, 1961) a pesar de que
sus valores pueden divergir tanto así como en un 100 %. Por esta razón el valor
de E asociado para una roca es Ei, atento a que es el más preciso obtenido bajo
las condiciones de ensayo en laboratorio.
El Et para una carga en particular se da entonces, variable desde un 100 a un
50% de ese valor, dependiendo del tipo de roca y de las condiciones en que se
carga y el módulo secante hasta el punto de rotura podrá variar del 90 al 50 %
del Ei, dependiendo del tipo de roca.
Así para una roca de grano fino cuasi-elástica Es = Ei = 0,9 Ei y para una roca
de grano grueso ana- elástica Et = 0,9 Ei para cargas elásticas ligeras, Et = 0,8 Ei
para cercanas a la rotura y Es = 0,5 Ei en el punto de rotura.
4.8. Constantes Elásticas Para Las Rocas

Para definir cualquier material elásticamente se requieren dos de las cinco

constantes elásticas disponibles: E (módulo de elasticidad), ν (coeficiente de
Poisson), K (módulo de compresibilidad), G (módulo de rigidez) y λ (constante
de Lamé). En la teoría elástica las más convenientes son G y λ, pero en los
problemas de ingeniería donde la medida de la relación directa de una roca a
una fuerza, se requiere una medida directa, E y ν son las más comúnmente
citadas. A pesar de ello en la mayoría de las rocas cuasi y semi-elásticas, todas
las constantes elásticas pueden ser relacionadas con buen grado de precisión.

4.9. Teoría Elástica Aplicada A Proyectos De Diseños De Obras De Ingeniería

En Rocas

Un requisito previo en cualquier problema de diseño que involucra materiales

naturales es la suposición de que cierta simplificación en las propiedades de los
materiales es necesaria para ayudar al análisis matemático. En los problemas
que involucran diseños en rocas esto tradicionalmente significa suponer la
presencia de propiedades elásticas para una roca, permitiendo que los cálculos
se apoyen en la teoría de la elasticidad. Estos cálculos para el diseño algunas
veces han sido exitosos, en especial en casos que involucran pendientes rocosas
y fundaciones, eso introdujo considerables grados de error, por lo tanto, es
esencial que los límites de aplicación de la teoría elástica sean claramente
definidos.

Se demostró que por la definición del concepto de elasticidad no hay rocas que
sean verdaderamente elásticas, pero que algunas tienen propiedades en su
deformación que se aproximan a la forma cuasi-elástica, particularmente
algunas rocas cohesivas de grano fino y rocas masivas a bajos niveles de tensión.
Contra esto se debe dejar sentado el conocimiento de que las rocas en la
naturaleza son normalmente discontinuas conteniendo varias superficies de
esquistosidad, estratificación, diaclasamiento y grietas asociadas, posiblemente
fallas y otras estructuras fracturadas, todas las cuales pueden contener y permitir
la circulación del agua en distintas cantidades.

Este aspecto debe ser enfatizado en las aplicaciones cercanas a la superficie a

menudo consideradas como las condiciones óptimas para el análisis elástico
donde las diaclasas abiertas y máximos en la presencia de agua, puede llevar a
errores considerables. Por otro lado, a profundidades donde hay una tendencia
para que las diaclasas se cierren debido a la presión y donde hay ausencia de
agua, ello limitará la diferencia entre muestras y propiedades del macizo rocoso
aunque los procesos de fluencia dependientes del tiempo mostraran una
tendencia a incrementarse con el aumento de la carga y de la temperatura.
Tomar una real decisión sobre los límites de elasticidad es extremadamente
dificultoso y debe hacerse siempre con precaución, teniendo en mente factores
que van más allá de la estructura interna de la roca. Generalmente, a pesar de
todo, las siguientes reglas pueden ser una guía muy útil:

 Ninguna estructura rocosa cercana a la superficie puede ser tratada

como un medio continuo y elástico, incluso a pesar de que algunas
propiedades de las muestras pueden aproximarse a la elasticidad, a
menos que se pueda demostrar que contengan un mínimo de
discontinuidades. Los criterios de diseño deben basarse normalmente
sobre las propiedades friccionales en los planos de diaclasas y
estratificación.

 Ninguna estructura rocosa que se presente muy diaclasada,

estratificada, con esquistosidad o fracturada puede ser tratada como un
medio continuo y elástico.

 Ninguna roca cuyo módulo de elasticidad medido sea inferior a 5 x 105

Kg. / cm2 puede ser considerado como un medio elástico, excepto con
suma cautela.

 Ninguna roca sometida a una carga suficiente que induzca una fluencia
significativa puede ser tratada como elástica.
5. APLICACIONES EN LA INGENIERÍA

Cuando un material es sujeto a esfuerzos, este responde con deformaciones. Entonces

es necesario trazar una historia de los cambios entre los esfuerzos y las deformaciones
y así obtener una curva esfuerzo-deformación. El ingeniero debe comprobar que las
deformaciones producidas en el suelo al aplicar las cargas exteriores son menores a
la deformación admisible y así asegurar la estabilidad del suelo. Para esto el ingeniero
debe obtener la curva esfuerzo deformación del suelo. El grado de deformación
producido por un esfuerzo dependerá de la composición, relación de vacíos, historia
del esfuerzo, y forma en que se apliquen los nuevos esfuerzos. Para poder hallar la
deformación de un suelo muchas veces es mejor medir directamente las
deformaciones producidas en un ensayo de laboratorio bajo los esfuerzos que
existirán en el terreno real. La geología estructural tiene relación directa con
disciplinas geológicas como la mecánica de suelos, mecánica de rocas y la
geotecnia. Es bastante importante en geología para entender el origen y la formación
de yacimientos, entender cómo se formó el actual modelo topográfico de la superficie
terrestre; en ingeniería civil es la base de proyectos de construcción (edificaciones,
puentes, carreteras, represas, etc.) y como herramienta de prevención para la
mitigación y control de riesgos geológicos.

5.1. Excavaciones A Cielo Abierto

Se debe analizarse rigurosamente el terreno sobre el que vamos a trabajar,

pudiendo estudiar de este modo sus características físicas y mecánicas. Por
consiguiente, de ser necesario, se hará un estudio geológico y/o geotécnico
preventivo, de manera que se pueda valorar de forma apropiada el método de
actuación más recomendable. Se aplica también para definir el diseño de la mina
a cielo abierto, es decir el ángulo del talud, así como el ancho de los bancos que
permitirán el transporte del personal y del mineral.

Figura 7. Minería a cielo abierto

5.2. Explotación De Bancos De Roca

Escolleras, material de mejoramiento, pedraplenes, agregado para hormigón,

cortes en vías, extracción de materiales varios.

Figura 8. Extracción en Bancos de Roca

5.3. Excavaciones Subterráneas

Se usa para hacer que las labores mineras como los túneles, chimeneas y piques
sean seguros para el personal que labora en la mina y también para que la
extracción de los minerales sea efectiva, reduciendo tiempo y costos.

Figura 9. Túneles Mineros

5.4. Explotación De Minerales

Figura 10. Explotación De Minerales

5.5. Otras Aplicaciones

Cimentación de presas, torres de tomas de agua, torres de transmisión, edificios,
estructuras urbanas, reactores, radares, puentes, fracturamiento hidráulico para
explotación de petróleo, activación de pozos geotérmicos, tratamiento de masas
rocosas mediante inyecciones, túneles para vías, túneles para conducción de
aguas, casa de máquinas hidroeléctricas, almacenamiento de armas,
almacenamiento de desperdicios atómicos, para alojar tuberías de presión, etc.
6. EJERCICIOS Y PROBLEMAS

Ejercicio 1:
Si al aplicar a un muelle una fuerza de 30 N provocamos que se alargue 20 cm,
calcular: a) La fuerza habrá que aplicarle para que se alargue 45 cm. b) ¿Cuánto se
alargará si le aplicamos una fuerza de 90 N?
Solución:
Para resolver este tipo de problemas debemos utilizar la ley de Hooke:

F=k⋅(y−y 0 )

(y-y0) corresponde con el alargamiento que sufre un muelle al que se le aplica una
fuerza F y k es la constante elástica del muelle (propia del material y técnica
empleada en su fabricación).

a)
Datos
F = 30 N => Δy = y-y0 = 20 cm = 0.2 m

F = ? N => Δy = y-y0 = 45 cm = 0.45 m

Resolución
Sustituyendo los valores que conocemos en la ecuación de la ley de Hooke, podemos
calcular la constante elástica del muelle:
F=k⋅(y−y 0 ) ⇒ k=F (y−y 0 ) ⇒ k=30 N 0.2 m ⇒ k=150 N m /

Una vez conocida la constante, podemos sustituirla nuevamente en la ecuación para

calcular la fuerza necesaria para que se alargue 20 cm:

F=k⋅(y−y 0 ) ⇒ F=150 N/m⋅(0.45 m) ⇒ F=67.5 N

b)

Datos
k = 150 N/m
F = 90 N

y-y0 ?
Resolución

Con los datos que tenemos, basta con sustituir nuevamente en la expresión de la ley
de Hooke para calcular el alargamiento que sufrirá el muelle cuando le apliquemos
una fuerza de 90 N.

F=k⋅(y−y 0 ) ⇒ 90 N=150 N/m⋅(y−y 0 ) ⇒ y−y 0 =0.6 m = 60 cm

7. CASUÍSTICA Y APORTE

Estas fuerzas de Esfuerzo y Deformación de las Rocas podemos observarlas en

diferentes formaciones geológicas, como geofísicos es importante para nosotros
también conocer los conceptos principales de la Geología.

Estos conceptos de Esfuerzo, Deformacion y también Elasticidad de las rocas nos

ayudan en el comprendimiento de los procesos Tectonicos que ocurren por ejemplo a
lo largo de la costa Peruana. Del mismo modo nos ayudan a comprender de mejor
manera las estructuras geologicas mas grandes e importantes como es por ejemplo la
Falla de San Andres, que recorre California de norte a sur a lo largo de 1.300 kilómetros y
que delimita la placa norteamericana de la placa del Pacífico.

Figura 11. Falla de San Andres

Esta falla de San Andrés es una de las más estudiadas del planeta, ya que en su práctica
totalidad se encuentra sobre la superficie terrestre y es famosa por producir grandes y
devastadores terremotos. El sistema de esta falla está compuesto por numerosas fallas
o segmentos. El sistema de fallas de San Andrés termina en el golfo de California.
La falla de San Andrés pertenece al Cinturón de Fuego del Pacífico. El también
conocido como Anillo de Fuego del Pacifico es una zona de elevada actividad sísmica
y volcánica producto de las zonas de subducción que abarca, pero los sismos de esta
zona también son producto de numerosas fallas de transformación, la Falla de San
Andrés es una de ellas. El litoral de nuestro país Perú también se encuentra dentro del
Cinturón de Fuego del Pacifico, formando parte de las zonas de subducción con
elevada actividad sísmica y volcánica. Es por eso que para nosotros como geofísicos
es importante conocer sobre las estructuras geológicas como las fallas y los pliegues
y correlacionar nuestros conceptos geológicos, con los conceptos geofísicos de
tectónica y sismicidad.
8. CONCLUSIONES

 Se comprendió sobre los conceptos de Esfuerzo y Deformación de las rocas,

así como también sobre las diferentes formaciones geológicas que se forman
como resultado de estas fuerzas de esfuerzo y deformación.
 Las propiedades y el tipo de roca se puede estimar de la probable elasticidad
de una roca, considerando que las rocas elásticas deben ser de grano fino,
masivas y compactas, una propiedad de las rocas extrusivas. Estas rocas se
aproximan de muchas formas a las propiedades de un material elástico, frágil,
que tiene una relación cuasi - lineal entre tensión / deformación hacia el punto
de ruptura, por lo cual se las puede denominar rocas cuasi - elástica

9. REFERENCIAS

 Beer, F. P., Johnston, E. R., Dewolf, J. T., & Mazurek, D. F. (2010). Mecánica
De Materiales (No. Ta405. B43 1994.). México, Df-México: Mcgraw-Hill.
 Delgado Martín, J., & Soriano Hoyuelos, G. Curso Académico 2012-2013.
 Muñoz Martín, A., & Vicente Muñoz, G. D. (2006). Análisis Del Estado De
Esfuerzos En La Corteza. Apuntes Asignatura De Doctorado.
 Canoba, C., & Héctor, F. R. A. G. A. (2004). Propiedades Elásticas De Las
Rocas. Departamento De Ciencias Geológicas, Escuela De Agrimensura,
Facultad De Ciencias Exactas, Universidad Nacional De Rosario.
 Bonito, J. (1997). Deformación De Las Rocas De La Corteza
Terrestre. Enseñanza De Las Ciencias De La Tierra, 5(2), 149-158.
 Nicholls, H.R. (1961), “In -Situ Determination Of The Dynemic Elastic
Constants Of Rocks”, Int. Symp. On Mining Research (Ed. G. Clarke),
Pergamon, Oxford.
 Blair, B.E. (1956), “Physical Properties Of Mine Rocks”. U.S. Bureau Of
Mines, Rept Invest.
 Beer, F. P., Johnston, E. R., Dewolf, J. T., & Mazurek, D. F. (2010). Mecánica
De Materiales (No. Ta405. B43 1994.). México, Df-México: Mcgraw-Hill
 Rodríguez, Manuel. (2012). Geología Estructural. Esfuerzos Y Deformaciones De
Las Rocas. Deformación Dúctil: Los Pliegues Y Sus Tipos. Mecanismos De
Plegamiento. Deformaciones Frágiles: Diaclasas Y Fallas. Características Y
Tipos. Asociaciones De Pliegues Y Fallas.
 Hernández Rodríguez, F. Esfuerzos Y Deformaciones Equivalentes. Ingeniería E
Investigación.
