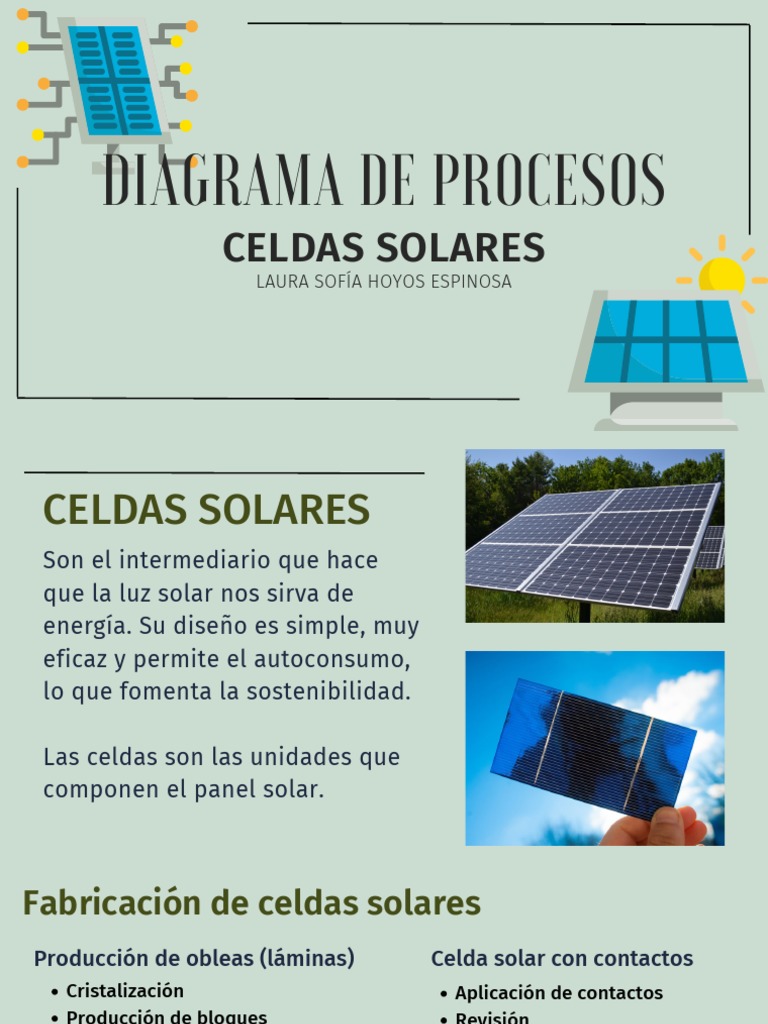

DIAGRAMA DE PROCESOS

CELDAS SOLARES
LAURA SOFÍA HOYOS ESPINOSA
CELDAS SOLARES
Son el intermediario que hace
que la luz solar nos sirva de
energía. Su diseño es simple, muy
eficaz y permite el autoconsumo,
lo que fomenta la sostenibilidad.

Las celdas son las unidades que

componen el panel solar.
Fabricación de celdas solares
Producción de obleas (láminas) Celda solar con contactos
Cristalización Aplicación de contactos
Producción de bloques Revisión
Obtención de obleas
Terminado de obleas

De oblea a celda solar

Acabado superficial
Condición electrónica
Cámara de plasma
Producción de obleas (láminas)

Cristalización
El principal material para la producción
de obleas policristalinas es el silicio. Se
cargan 600 kilogramos en un molde de
cuarzo y se funde en un horno de
fundición a 1400 grados Celsius por 20
horas y se deja cristalizar con Boro,
pocas cantidades, por 3 días.
 Producción de bloques
El resultado del paso anterior es un
bloque de 84x84 cm, que se introduce
a una máquina de corte mecanizado.
Para convertir el bloque en 25
bloques idénticos, este proceso dura
7 horas. Se lava el bloque y un robot
separa los bloques individuales para
ser medidos y evaluar sus
propiedades mecánicas.
 Obtención de obleas
Mediante otra máquina de corte mecanizado se producen láminas del
bloque de silicio cristalizado. Después de 8 horas se han producido
entre 2000 y 3000 láminas.
Corte de etapa anterior Obtención de obleas
 Terminado de obleas
Se lavan y se clasifican según su calidad. Su calidad es verificada
por un sistema mecanizado, supervisado por un ingeniero mecánico,
posteriormente es revisada manualmente por ingeniero mecánico.
De oblea a celda solar
Acabado superficial
Mediante procesos mecanizados
de perfilación se eliminan
impurezas de las láminas. Por
medio de texturización química se
logra el acabado superficial
deseado, este determina la
capacidad de absorción de luz
solar de las celdas.
 Condición electrónica
El boro y el fósforo crean las características electrónicas en la celda para que
cuando los rayos solares hagan contacto contacto con la celda se cree un
campo eléctrico que genera un flujo de electrones (corriente eléctrica) que
ilustra el efecto fotovoltaico.
 Cámara de plasma
Las celdas son expuestas a ácido, para aislar la carga positiva en una cara y
la carga negativa en la otra.
Después se ingresan a una cámara de plasma en donde adquieren el color
azul, que previene reflejos no deseados.
Celda solar con contactos
Aplicación de contactos
Los contactos de las celdas,
conductores de electricidad,
son integrados a las celdas.
Revisión
Se revisa la eficiencia
energética con una luz artificial.
Tras asegurarse su eficiencia y
acabado, las celdas están listas
para integrarse a un panel.
