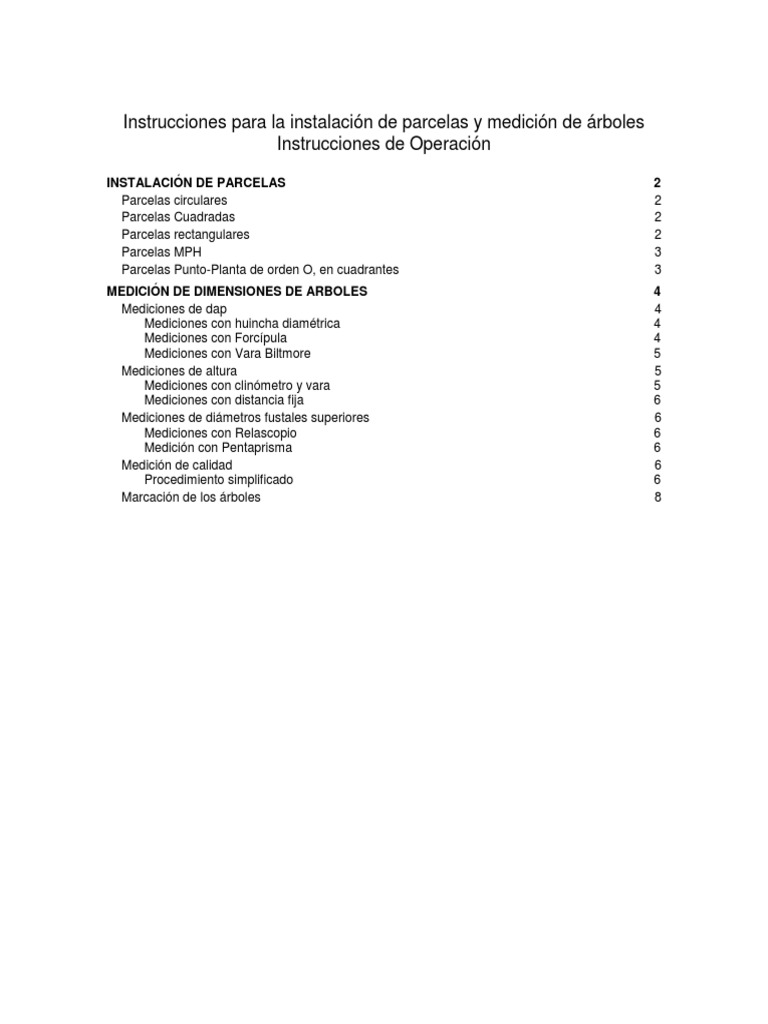

Instrucciones para la instalación de parcelas y medición de árboles

Instrucciones de Operación

INSTALACIÓN DE PARCELAS 2
Parcelas circulares 2
Parcelas Cuadradas 2
Parcelas rectangulares 2
Parcelas MPH 3
Parcelas Punto-Planta de orden O, en cuadrantes 3
MEDICIÓN DE DIMENSIONES DE ARBOLES 4
Mediciones de dap 4
Mediciones con huincha diamétrica 4
Mediciones con Forcípula 4
Mediciones con Vara Biltmore 5
Mediciones de altura 5
Mediciones con clinómetro y vara 5
Mediciones con distancia fija 6
Mediciones de diámetros fustales superiores 6
Mediciones con Relascopio 6
Medición con Pentaprisma 6
Medición de calidad 6
Procedimiento simplificado 6
Marcación de los árboles 8
Instalación de parcelas

Parcelas circulares
Son especialmente adecuadas para bosques sin sotobosque excesivo, terreno relativamente
plano, densidades bajas y parcelas no muy grandes (radio no mayor que 13 metros). Se localiza el
centro. Se comienza a delimitar desde una dirección preestablecida (dirección Norte o desde el
árbol más cercano). Se mide la distancia para todos los arboles dudosos. La cantidad de
mediciones depende de muchos factores, especialmente de la experiencia de la brigada. El
numero de radios medidos es aquel que asegura un 100% de seguridad en la selección de los
árboles muestra. Los radios se miden siempre en el plano horizontal. Si el radio no puede medirse
manteniendo la huincha horizontal por ser la pendiente excesiva o el radio muy grande, se efectúa
compensación por pendiente:
Distancia en pendiente = Radio de parcela/coseno(ángulo de inclinación de la huincha al medir)
Las parcelas se monumentan marcando el centro con una estaca o trípode con una banderilla que
la identifica.

Parcelas Cuadradas
Son adecuadas cuando no se dan las condiciones descritas para instalar parcelas circulares. Se
delimitan localizando el centro y determinando desde él las direcciones de los vértices mediante
brújula o cuadrante. La dirección de los vértices puede ser N-S o máxima pendiente. Se prefiere la
primera por ser más objetiva. Las semidiagonales se miden en el plano horizontal.
Si la pendiente es menor que 15%, las semidiagonales se materializarán mediante
compensación manual. En caso contrario, se hará compensación trigonométrica:
Distancia en pendiente = Semidiagonal/coseno(pendiente en grados)
La parcela se monumentará marcando la posición exacta del centro y del vértice Norte.
La siguiente tabla presenta la dimension de las semidiagonales según la superficie de las
parcelas
Superficie, m2 Semidiagonal, mt
400 14.14
500 15.81
600 17.32
700 18.71
800 20.00
900 21.21
1000 22.36

Los árboles se van midiendo por cuadrantes, previa verificación de los arboles limites, lo cual se
facilita por ser los bordes rectos. Los arboles se marcan con un trazo de tiza visible desde el centro
de la parcela

Parcelas rectangulares
Se prefieren cuando las parcelas son muy grandes, la visibilidad escasa y la densidad es alta. Se
emplean especialmente en inventarios de bosque nativo.

2
Las parcelas son en general de un ancho que no excede los 10 metros. se delimitan desde el eje
central, midiendo la distancia hacia los arboles dudosos. El eje se mide con huincha, mientras que
la distancia a los arboles con cuerda.
Las parcelas se monumentan marcando los extremos y el centro de su eje con estacas
embanderadas.

Parcelas MPH
Se prefieren cuando se trata de bosque adulto con buena visibilidad, cuando los parámetros
dasométricos más importantes son el área basal o el volumen, el rango diamétrico es amplio y la
visibilidad es buena. Los arboles se seleccionan proyectando desde el centro de la parcela y en
todas direcciones, un ángulo horizontal cuya dimensión depende del Factor de Área Basal (FAB)
que se emplee. Todos los arboles que incluyen totalmente el ángulo cuando son visados a la altura
del pecho (1.30 m) son seleccionados. En cambio, si el ángulo sobrepasa al árbol, este no se
selecciona. Cuando sea dudosa la condición de selección o rechazo, debe medirse la distancia al
árbol (Rij) y el dap del árbol, en cm. El árbol solo es incluido si se cumple la condición:

Rij <= F*dap

Donde F=0.5*raiz(1/FAB)
También se usa la expresión:
Rij <= K*dap/2
Donde K=raiz(10000/FAB) y el dap se expresa en metros.

Normalmente se emplea un FAB que asegure una cuanta promedio de arboles no inferior a 5 ni
superior a 15. En rodales adultos, con áreas basales en el rango 20 a 60 m 2/ha, se emplea un FAB
= 4.
Las parcelas MPH pueden delimitarse empleando relascopios, crucetas o prismas. En terreno con
pendiente debe preferirse un relascopio, o en su defecto un prisma. Cuando se emplea prisma y el
ángulo de inclinación entre el observador y el árbol es <> 0, el prisma debe rotarse en un ángulo
equivalente a la inclinación. No deben emplearse crucetas en terreno con pendiente.
Cuando se emplea relascopio o cruceta, el (ojo del) observador se localiza en el centro de la
parcela. En cambio, cuando se emplea un prisma, éste se localiza en el centro y la distancia entre
el observador y el prisma es irrelevante.

Parcelas Punto-Planta de orden O, en cuadrantes

Este tipo de parcelas requiere de una estricta aleatoriedad en la localización del punto de
muestreo. Por tal motivo, el empleo de este tipo de parcelas no es indicado para plantaciones
jóvenes en las cuales el punto tiende a ubicarse en el centro del rectángulo formado por los 4
árboles vecinos, por la dificultad de aproximarse a los árboles debido a su ramaje.
Para delimitar una parcela punto-planta en cuadrantes, se materializan en terreno, en las
direcciones cardinales, los ejes de un sistema de coordenadas rectangulares, centrado en el punto
de muestreo. En cada cuadrante se hace lo siguiente:
- Se localiza el Oésimo árbol más cercano al punto (ejemplo: O = 3) y se mide la distancia de
éste al centro. En caso de existir duda respecto a cuál es el Oésimo árbol, deben medirse las
distancias al punto de todos los árboles-candidatos.
- Se mide el diámetro (y otros atributos requeridos) del primero al Oésimo árbol más cercano al
punto.

3
Medición de dimensiones de arboles
Mediciones de dap
El diámetro se mide a 1.30 m del suelo, sobre la pendiente. Algunas situaciones y la forma de
proceder en ellas se muestra en la siguiente figura:

Mediciones con huincha diamétrica

- La huincha debe encontrarse en buen estado.
- La huincha debe ubicarse en un plano perpendicular al eje del árbol.
- Deben eliminarse cuerpos extraños bajo la huincha.
- Los extremos de la huincha deben tirarse fuertemente.

Mediciones con Forcípula

- La Forcípula debe encontrarse en buen estado (brazos paralelos al medir).
- Los brazos deben ubicarse en un plano vertical al eje del árbol.
- El eje de la Forcípula debe encontrarse en contacto con el árbol al medir.

4
- Los brazos de la Forcípula deben apuntar hacia el centro de la parcela, o en su defecto, debe
medirse dando la espalda al centro. Si el árbol se encuentra marcado, debe medirse conforme
a la marca.
- Al medir, no debe ejercerse excesiva fuerza.

Mediciones con Vara Biltmore

- La medición debe hacerse exactamente a 1.30 m sobre la pendiente.
- Al medir, la vara debe mantenerse exactamente a la distancia de graduación. Para ello debe
emplearse una cuerda fija a la vara desde el medidor u otra forma que garantice lo indicado.
- La vara debe encontrarse perpendicular al eje del árbol y perpendicular al eje observador-
árbol.
- El punto de origen de la escala graduada debe hacerse coincidir exactamente con la visión
tangencial al borde izquierdo del árbol.

Mediciones de altura
Mediciones con distancia variable
- El observador se aleja del árbol, pendiente arriba, si no se encuentra inclinado, o en dirección
perpendicular a la de inclinación, en caso contrario, hasta un punto desde el cual vea
claramente la punta, con un ángulo de elevación no mayor que 50 grados o 120% ..
- Si desde dicho punto no se ve claramente la base del árbol, se elige una base de referencia,
hb metros sobre el nivel del suelo, sobre la pendiente.
- Se mide el ángulo de inclinación de la punta (Ap) y de la base (Ab) esta ultima a la altura hb
del suelo. Los ángulos pueden medirse en grados, en % o en unidades de Hipsómetro, es
decir, en las unidades de la graduación del instrumento correspondiente a una distancia fija E
(m).
- Se mide además la distancia ojo-base (Dob), en metros. Para ello, un extremo de la huincha
se mantiene en el eje del árbol a una altura hb y el otro extremo a la altura de los ojos.
También puede medirse la distancia horizontal (Dh)
El procedimiento para calculo de la altura depende del tipo de ángulo de inclinación usado y
de la distancia medida:
- Si se usan ángulos en grados:

h = hb + Dob*cos(Ab)*(tan(Ap) + tan(Ab))
que es igual a:
h = hb + Dh*(tan(Ap) + tan(Ab))

La formula supone que el ángulo Ap se lee sobre la horizontal y que el ángulo Ab se lee
bajo la horizontal. En caso que este ultimo se leyera también sobre la horizontal, debe
restarse.
- Si se usan ángulos en % o en unidades de graduación de Hipsómetro:

h = hb + Dob*((Ab/E)^2 + 1)^(-0.5)*(Ap + Ab)/E

o también:
h = hb + Dh*(Ap + Ab)/E

Si se use la escala de %, E=100. En cambio, si se emplean escalas graduadas

para medir alturas desde distancias fijas, E es tal distancia, en metros.

Mediciones con clinómetro y vara

Cuando se emplea una vara adosada al árbol, en lugar de medir la distancia al árbol, debe
medirse, además de los ángulos de inclinación antes mencionados, el ángulo de inclinación al
extremo superior de la vara (Av. La altura del árbol se calcula en la siguiente forma:

( Ap  Ab)
h  hb   (hv  hb)
( Av  Ab)
5
Mediciones con distancia fija
Otro procedimiento para medir alturas con hipsómetros o clinómetros es el siguiente:
- El observador se aleja E metros del árbol en distancia horizontal, donde E es la distancia para
la cual se encuentra graduado el instrumento. Generalmente estas distancias son de 15, 20,
25 o 30 metros. Si el terreno es con pendiente y no es posible compensar manualmente la
inclinación del terreno, es necesario ajustar la distancia en función de la pendiente
observador-arbol: Dpend = E/cos(pendiente en grados). La altura se calcula así:
-
H = hb + (Ap + Ab)

La formula anterior supone que la inclinación de la punta se mide sobre la horizontal y la de

la base se mide bajo la horizontal. Si la lectura inferior también se hiciera sobre la
horizontal, esta se resta de la lectura superior.

- Desde la distancia E, se mide el ángulo de inclinación de la punta del árbol (Ap) y de la base
(Ab). Si la base no es visible, el ángulo Ab se mide a una altura hb sobre el suelo
Mediciones de diámetros fustales superiores
Mediciones con Relascopio
La banda correspondiente a un FAB = 1 m 2/ha corresponde a una Unidad Relascopica (UR).
Algunos relascopios vienen graduados con una sola banda de este tipo, en cambio otros poseen
varias de estas bandas. A la derecha de la banda 1 se encuentran cuatro cuartos de banda de
colores alternados blanco y negro. Las cuatro en conjunto tienen el mismo ancho que la banda 1
Para medir diámetros superiores, se hace lo siguiente
- Desde D metros del árbol (D es distancia horizontal) el observador cuenta el número de
bandas abarcadas por el fuste del árbol a la altura de medición. Para ello el observador debe
hacer coincidir el borde izquierdo de una banda 1 con el borde izquierdo del árbol y el borde
derecho debe encontrarse dentro de la zona de los cuartos de banda. El diámetro en cm del
árbol se calcula en la siguiente forma:
dl = 2*D*Nb
Donde: dl es el diámetro del fuste a la altura de medición l, en centímetros
D es la distancia horizontal del observador al árbol
Nb es el numero de unidades relascópicas contadas. Si, por ejemplo, se contara la
banda 1 y 3 cuartos de banda, Nb = 1.75
Medición con Pentaprisma
El observador se sitúa a cualquier distancia del árbol. Desde ella y manteniendo la Forcípula
pentaprisma perpendicular al eje del árbol y también perpendicular al eje observador-arbol, se
desplaza el prisma móvil hasta que se produzca la coincidencia de la imagen real del fuste y la
imagen virtual invertida. El diámetro del árbol se lee en la escala graduada. El desplazamiento del
prisma móvil es igual al diámetro del árbol a la altura de medición. Por ello, los diámetros más
grandes que pueden medirse están limitados por la longitud del instrumento.

Medición de calidad
Procedimiento simplificado
Los árboles contados en las parcelas se clasificarán según la calidad de la parte basal (primeros 8
metros) en una de las siguientes 3 clases:
 1- Árbol que califica por su forma como debobinable o troza exportable, sin doble
flecha bajo 8 metros. Se considera solo su forma, no su diámetro
 2- Califica como aserrable, pero no para troza de exportación o debobinable, sin
doble flecha bajo 8 metros. Se considera solo su forma, no su diámetro
 3- Árbol que califica solo como pulpable o con doble flecha bajo 8 metros.

6
 4- Árbol que no califica ni como aserrable, ni como pulpable.

7
Marcación de los árboles

Los árboles se marcan de manera que una persona ubicada al centro de la parcela pueda
reconocer claramente los arboles medidos y los no medidos en la parcelas. Cuando en la parcela
se ha realizado un submuestreo en el cual se han medido atributos adicionales a algunos árboles,
como altura o algún diámetro fustal superior, los arboles incluidos en la submuestra deben ser
identificados con un número, tanto en terreno como en el formulario.
