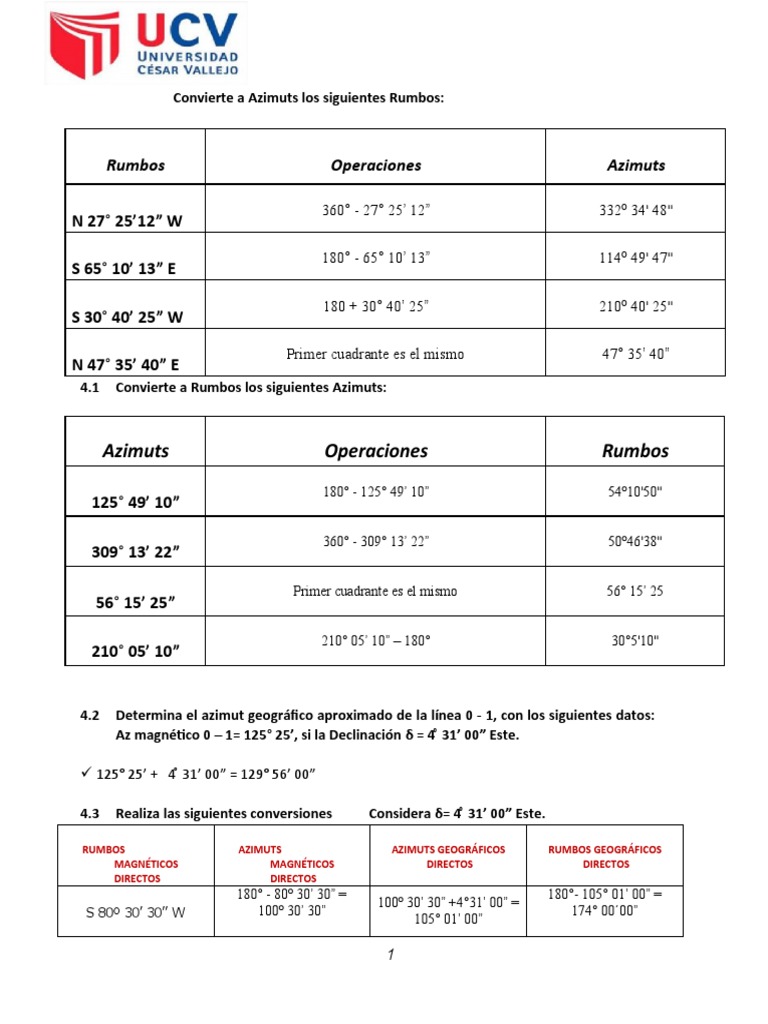

Convierte a Azimuts los siguientes Rumbos:
Rumbos Operaciones Azimuts
360° - 27° 25’ 12” 332º 34' 48''
N 27° 25’12” W
180° - 65° 10’ 13” 114º 49' 47''
S 65° 10’ 13” E
180 + 30° 40’ 25” 210º 40' 25''
S 30° 40’ 25” W
Primer cuadrante es el mismo 47° 35’ 40”
N 47° 35’ 40” E
4.1 Convierte a Rumbos los siguientes Azimuts:
Azimuts Operaciones Rumbos
180° - 125° 49’ 10” 54º10'50''
125° 49’ 10”
360° - 309° 13’ 22” 50º46'38''
309° 13’ 22”
Primer cuadrante es el mismo 56° 15’ 25
56° 15’ 25”
210° 05’ 10” – 180° 30°5'10''
210° 05’ 10”
4.2 Determina el azimut geográfico aproximado de la línea 0 - 1, con los siguientes datos:
Az magnético 0 – 1= 125° 25’, si la Declinación δ = 4 ͦ 31’ 00” Este.
125° 25’ + 4 ͦ 31’ 00” = 129° 56’ 00”
4.3 Realiza las siguientes conversiones Considera δ= 4 ͦ 31’ 00” Este.
RUMBOS AZIMUTS AZIMUTS GEOGRÁFICOS RUMBOS GEOGRÁFICOS
MAGNÉTICOS MAGNÉTICOS DIRECTOS DIRECTOS
DIRECTOS DIRECTOS
180° - 80º 30’ 30” = 180°- 105° 01’ 00” =
100º 30’ 30” +4°31’ 00” =
S 80º 30’ 30” W 100º 30’ 30” 174° 00´00”
105° 01’ 00”
1
242° 44
S 62° 44’ 15” E 180° + 62° 44’ 15” = ’ 15” +4°31’ 00” = 180° + 257° 00’ 15” =
242° 44’ 15” 257° 00’ 15” 437° 00’ 00”
47° 20’ 12” +4°31’ 00” =
N 47° 20’ 12” W 47° 20’ 12” 51°51’ 12” 51°51’ 12
360° - 15° 55’ 19” = 345° 55’ 19” +4° 31’ 00” = 360° - 375° 00’ 19” =
N 15° 55’ 19” E 345° 55’ 19” 375°00’19” -15° 00’ 19“
29° 20’ 50” +4°31’ 00” =
N 29° 20’ 50” W 29° 20’ 50” 33°51’ 50” 33°51’ 50”
4.4 Apoyándote en un gráfico describe el empleo de la Brújula tipo Brunton.
La Brújula tipo Brounton es un instrumento de mano utilizado en topografía para
obtener de manera aproximada la orientación magnética de líneas o lados del
terreno; es empleada en levantamientos secundarios, reconocimientos y estudios
preliminares, para tomar radiaciones en trabajos de configuración, para polígonos
apoyados en otros más precisos, etc.. No debe usarse la brújula en zonas donde
quede sujeta a atracciones locales (zonas cercanas a estructuras metálicas, líneas de
transmisión eléctrica, etc.).
2
4.5 Describe el método de levantamiento por itinerario con brújula y cinta.
A. Trabajos de campo.
1. Reconocimiento del terreno
2. Materialización de los vértices de la poligonal
3. Dibujo del croquis (en la libreta de campo)
4. Levantamiento del perímetro, tomando los rumbos (o azimuts) y las longitudes de
los lados de la poligonal.
5. Levantamiento de detalles referidos a la poligonal. B. Trabajos de Gabinete.
1. Se calculan los ángulos interiores de la poligonal a partir de los rumbos o azimuts
de los lados,
2. Se elige la escala,
3. Se dibuja el plano
4. Si el error lineal es menor o igual que la tolerancia lineal, se ejecuta la
compensación de la poligonal, pero si el EL > TL entonces el levantamiento debe
repetirse.
4.6 Describe mediante un esquema los datos que debe incluir el dibujo de un
levantamiento realizado con brújula y cinta.
4.7 Con los datos del siguiente registro de campo, calcula:
a) Los rumbos promedio,
b) La tolerancia lineal (terreno accidentado),
3
c) La precisión, supóngase un error lineal de 0.42 m,
d) Indicar si se acepta o rechaza el levantamiento.
4
LEVANTAMIENTO CON BRUJULA Y CINTA ACATLAN, EDO. DE MEXICO
EN TERRENO ACCIDENTADO POR EL METODO DE ITINERARIO 26-feb-19
LEVANTO: GONZALO GUERRERO
EST PV DISTANCIAS RBO. DIRECTO RBO. INVERSO CROQUIS Y NOTAS
PROMEDIO
0 1 54.800 S 21° 30' E N 21° 30' W 4
3
1 2 71.400 N 79° 00' E S 79° 00' W
2 3 36.700 N 19° 00' E S 18° 30' W 0
2
3 4 65.300 N 51° 00' W S 51° 00' E
4 0 63.668 S 53° 00' W N 53° 00' E
1
a) Los rumbos promedio
0-1: S 21°30’ E 1-2: N 79° 00’ E 2-3: N 18° 45’ E 3-4: N 51° 00’ W 4-0: S 53°
00’ W
b) La tolerancia lineal (terreno accidentado)
TL = L/500 L= PERIMETRO
TL= 291.868/500 = 0.583736
c) La precisión, supóngase un error lineal de 0.42 m
P = EL / L
(EL)= Error lineal
P=0.42/0.583736 = 0.7195033371250017
d) Indicar si se acepta o rechaza el levantamiento
Como EL < TL; El levantamiento se acepta.
30
4.17 Con los datos del siguiente registro de campo, calcula:
a) Los rumbos promedio,
b) La tolerancia lineal (terreno plano),
c) La precisión, supóngase un error lineal de 0.20 m,
d) Indicar si se acepta o rechaza el levantamiento.
a) Los rumbos promedio
• A-B: S 46°00’ W • B-C: S 35° 30’ E • C-D: N 54° 30’ E • D-A: N 38° 00’ W
b) La tolerancia lineal (terreno plano)
TL = L/1000 L= PERIMETRO
TL= 233.234/1000 = 0.233234
c) La precisión, supóngase un error lineal de 0.20m
P = EL / L error lineal (EL) P=0.20 /
0.233234 = 0.8575079105
d) Indicar si se acepta o rechaza el levantamiento
Como EL < TL; El levantamiento se acepta.
