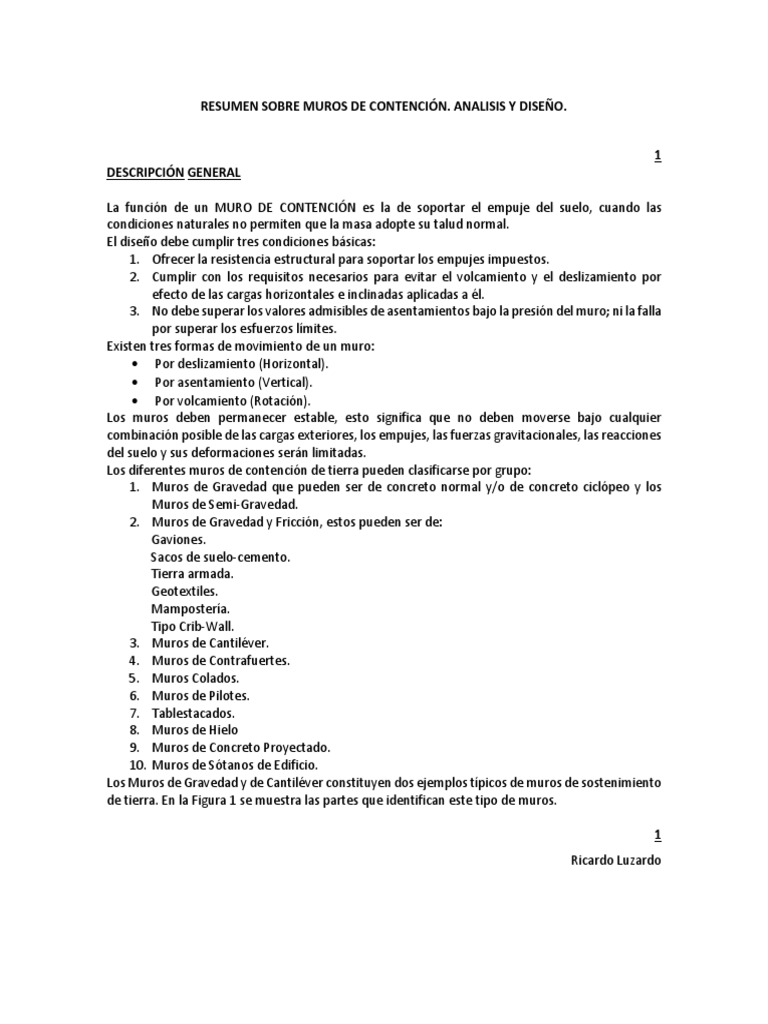

RESUMEN SOBRE MUROS DE CONTENCIÓN. ANALISIS Y DISEÑO.

1
DESCRIPCIÓN GENERAL

La función de un MURO DE CONTENCIÓN es la de soportar el empuje del suelo, cuando las

condiciones naturales no permiten que la masa adopte su talud normal.
El diseño debe cumplir tres condiciones básicas:
1. Ofrecer la resistencia estructural para soportar los empujes impuestos.
2. Cumplir con los requisitos necesarios para evitar el volcamiento y el deslizamiento por
efecto de las cargas horizontales e inclinadas aplicadas a él.
3. No debe superar los valores admisibles de asentamientos bajo la presión del muro; ni la falla
por superar los esfuerzos límites.
Existen tres formas de movimiento de un muro:
 Por deslizamiento (Horizontal).
 Por asentamiento (Vertical).
 Por volcamiento (Rotación).
Los muros deben permanecer estable, esto significa que no deben moverse bajo cualquier
combinación posible de las cargas exteriores, los empujes, las fuerzas gravitacionales, las reacciones
del suelo y sus deformaciones serán limitadas.
Los diferentes muros de contención de tierra pueden clasificarse por grupo:
1. Muros de Gravedad que pueden ser de concreto normal y/o de concreto ciclópeo y los
Muros de Semi-Gravedad.
2. Muros de Gravedad y Fricción, estos pueden ser de:
Gaviones.
Sacos de suelo-cemento.
Tierra armada.
Geotextiles.
Mampostería.
Tipo Crib-Wall.
3. Muros de Cantiléver.
4. Muros de Contrafuertes.
5. Muros Colados.
6. Muros de Pilotes.
7. Tablestacados.
8. Muros de Hielo
9. Muros de Concreto Proyectado.
10. Muros de Sótanos de Edificio.
Los Muros de Gravedad y de Cantiléver constituyen dos ejemplos típicos de muros de sostenimiento
de tierra. En la Figura 1 se muestra las partes que identifican este tipo de muros.

1
Ricardo Luzardo
 RESUMEN SOBRE MUROS DE CONTENCIÓN. ANALISIS Y DISEÑO.

Figura 1. Componentes de Muros de Gravedad y de Cantiléver.

Los Muros de Gravedad depende de su peso para lograr la estabilidad, son grandes masas de
concreto normal o ciclópeo, su perfil es rectangular o trapezoidal, no lleva acero de refuerzo por
que las secciones que lo conforma no supera el esfuerzo admisible a tracción del concreto,
generalmente su altura (H) no supera los seis (6) metros. (Véase Figura 2).

Figura 2. Muro de Gravedad

Los muros de Semi-Gravedad son intermedios entre el de Gravedad y el de Cantiléver, son más
esbeltos que los de Gravedad, soporta un limitado esfuerzo a tracción por lo cual se es armado con
acero mínimo para resistir ese esfuerzo. (Véase Figura 3).

Acero de refuerzo 2
As min.
Figura 3. Muros de Semi-Gravedad
Ricardo Luzardo
 RESUMEN SOBRE MUROS DE CONTENCIÓN. ANALISIS Y DISEÑO.

3
Los Muros de Cantiléver son siempre de concreto armado y su fuste actúa como un gran volado
empotrado en la base para resistir los empujes de tierra, por lo general su perfil es en forma de “T”
o de “L” invertida, su estabilidad depende del peso de la tierra que se apoya sobre sus pies, cuando
su altura supera los 7 u 8 metros, es preferible diseñarlos con contrafuertes; internamente
funcionan como tensores y externamente funciona como puntales, en ambos casos disminuye la
magnitud de los momentos flectores y los esfuerzos de corte en el fuste de los muros. (Véase la
Figura 4 y 5).

Figura 4. Muro Cantiléver Figura 5. Muro con Contrafuertes

Diseño.
Pasos a seguir para diseñar un Muro de Gravedad.
Se debe tener claro que para el análisis de este tipo de muro se debe tomar en cuenta el peso propio
del muro, los empujes laterales del suelo y las cargas gravitacionales del peso de la tierra de relleno,
además sus dimensiones se determinan por tanteo, teniendo como dato la altura (H) del muro, que
específicamente es la altura del suelo a contener. Por las grandes dimensiones de la masa de
concreto de estos muros, las cargas actuantes producen esfuerzos de poca magnitud por lo que se
usa concreto de baja calidad. (f´c ≤ 180 kgf/cm2).
1. Conociendo los valores de ø (ángulo de fricción interna del suelo) y de β (ángulo con
respecto al talud natural del suelo o ángulo que forma la superficie de la cuña con la
horizontal), del suelo a contener y del suelo de apoyo del muro, se halla los coeficientes de
empuje activo (Ka) y de empuje pasivo (Kp), se puede hallar estos coeficientes según la Teoría
de Coulomb o de Rankine, siendo la más usada la de Rankine por su sencillez al aplicarla.

Figura 6. Ángulos internos para un muro de gravedad.

3
Ricardo Luzardo
 RESUMEN SOBRE MUROS DE CONTENCIÓN. ANALISIS Y DISEÑO.

4
De donde:

TABLA 1. COEFICIENTES DE EMPUJE PASIVO. TEORIA DE RANKINE.

TABLA 2. COEFICIENTES DE EMPUJE ACTIVO. TEORIA DE RANKINE.

2. Conocida la altura H del muro, se determina el ancho inferior (B) y superior (B´) del muro
por la siguiente relación:
0,5 H ≤ B ≤ 0.7 H
0,4 m ≤ B´≤ ⅙ H
En el pie, la altura “D” será:
⅛H≤D≤⅙H
4
Ricardo Luzardo
 RESUMEN SOBRE MUROS DE CONTENCIÓN. ANALISIS Y DISEÑO.

En el pie, su ancho “a” será: 5

⅟₂ D ≤ a ≤ D
En general,
75° ≤ α ≤ 85°
3. Hallar la magnitud de los Empujes y su punto de aplicación.
Empuje Activo.
Ea = ½ƳH2Ka – 2C*H (Ka)½
Empuje Pasivo.
Ep = ½Ƴ(H1)2Kp + 2C*(H1) (Kp)½
4. Calcular las cargas gravitacionales, el peso propio del muro (W1) y el peso de la tierra de
relleno (W2) y su punto de aplicación.
5. Se calcula la resultante “R”
R = W1 + W2 + Ea sen β
6. Determinar el momento de volcamiento del muro
Mvolc = Ea cos β*Hbase → Hbase = h1 según la Figura 7
7. Determinar el momento estabilizante con respecto al punto “I” del talón
Mest = Ea sen β*B + W1*½B + W2*cx + Ep*h2
8. Calcular el factor de seguridad del volcamiento
FSvolc= (Mest /Mvolc) ≥ 2 si se usa Ep, ≥ 1,5 si no se usa Ep
9. Hallar el Fr que se opone al deslizamiento del muro
Fr = R tgø´+ c´ B + Ep
Donde:
tgø´ = 0,67 tgø
y
0,5 C ≤ C´≤ 0,75 C
Ø´ es el ángulo de fricción entre el suelo y la base del muro y C´ es el coeficiente modificado
de la cohesión. Si el suelo junto al talón es removido, no se tomará en cuenta Ep.
10. Calcular el factor de seguridad al deslizamiento
FSdesl = (Fr / Ea cos β) ≥ 2 si se usa Ep, ≥ 1,5 si no se usa Ep
11. Hallar el punto de aplicación de “R”
X = (Mest - Mvolc) /R
La excentricidad “e” será:
e = ½B – X con respecto del baricentro de la base y debe cumplir que e ≤ ⅙B
12. Hallar las presiones de contacto en el suelo de fundación
σmax = (P/Bx By) * [1+(6ex/Bx)] ≤ σadm
σmin = (P/Bx By) * [1 - (6ex/Bx)] ≥ 0
En muros By = 1 m
13. Se debe verificar los esfuerzos de corte en la unión del talón con el muro, específicamente
en el corte 1-1 como se muestra en la Figura 7
Se calcula de la distribución de esfuerzos σ1 para calcular V1 = ½ * (σmax + σ1) * a * By 5
Ricardo Luzardo
 RESUMEN SOBRE MUROS DE CONTENCIÓN. ANALISIS Y DISEÑO.

ѵu = 1,7 V1/(φ*D*By) ≤ ѵc = 0,53(f´c) ½ con φ = 0,85 6

14. Verificar los esfuerzos de flexión en el mismo plano
Mu1-1 = 1,7 V1 b
“b” es la distancia de la resultante entre V1 y el corte 1-1, generalmente se toma b = a/₂
El módulo de sección se calcula por:
Sx = ⅙ By D2
El esfuerzo de tracción en el talón es:
ft = Mu1-1/0,65 Sx ≤ 1,05(f´c) ½
15. Verificar los esfuerzos de tracción en la mitad de la altura del muro, ancho B” para el punto
“a”, se debe calcular el empuje activo por encima del nivel H/2 y se le designa “EaA”
EaA = ½Ƴ(H/2)2Ka = ⅛ƳH2Ka
MA = ⅙EaA * H * cos β
16. Por último, se debe hallar el ancho B” por relación de proporciones y con ello obtener:
S´X = ⅙By*B”2
Cumpliendo:
ft = 1,7 MA/0,65 S´X ≤ 1,05(f´c) ½
Cumpliendo estos 16 pasos, el muro resulta estable y resistente, si algún paso no se cumple; se debe
rediseñar el muro posiblemente variando sus dimensiones. (Véase Figura 7).

Figura 7. Dimensiones de un Muro de Gravedad

Ejercicio tomado del libro de Fratelli, “Fundaciones y Muros”

Diseñar un Muro de Gravedad con concreto normal y de altura 5,4 m. Los datos del suelo a contener
son Ƴ = 1800 kgf/m3, el angulo de fricción ø = 32°, en angulo con respecto al talud del suelo con la
horizontal β = 10°, el suelo no es cohesivo, C = 0. El suelo de apoyo tiene las siguientes 6

Ricardo Luzardo
 RESUMEN SOBRE MUROS DE CONTENCIÓN. ANALISIS Y DISEÑO.

caracteristicas; Ƴ = 1900 kgf/m3, ø = 26°, σadm = 1,8 kgf/cm2, la cohesión C = 0,2 kgf/cm2 y una 7
2
altura H1 = 1 m, el concreto tendrá una resistencia de f´c = 200 kgf/cm y su peso específico Ƴc = 2200
kgf/m3
Solución:
Obsevando la Figua 7, procedemos a diseñar el muro según los pasos descritos.
1. De la TABLA 2, tenemos que Ka = 0,321 del suelo a contener, si usamos la formula.
cos β = cos 10° = 0,9848
cos2β = cos210° = 0,9698
cos2ø = cos232° = 0,7192
Ka = 0,9848*[0,9848-(0,9698-0,7192) ½] / [0,948+(0,9698-0,7192) ½] = 0,3210
De la TABLA 1, tenemos que Kp = 2,561 del suelo de apoyo, si usamos la formula.
cos β = cos 0° = 1,0
cos2β = cos2 0° = 1,0
cos2ø = cos226° = 0,8078
Kp = 1*[1+(1-0,8078) ½] / [1 - (1-0,8078) ½] = 2,561
2. Conocida la altura H = 5,40 m
0,5 H ≤ B ≤ 0.7 H
B = 0,6*5,40 = 3,24 m
Tomemos
B = 3,30 m
0,4 m ≤ B´≤ ⅙ H
B´ = 5,40/6 = 0,90 m
En el pie, la altura “D” será:
⅛H≤D≤⅙H
D = 5,4/7 = 0,77
Tomemos
D = 0,80 m
En el pie, su ancho “a” será:
⅟₂ D ≤ a ≤ D
Tomemos
a = 0,50 m
En general,
75° ≤ α ≤ 85°
Tomemos
α = 80°
3. Hallar la magnitud de los Empujes y su punto de aplicación.
Empuje Activo.
Ea = ½ƳH2Ka – 2C*H (Ka)½
Para ello, se debe calcular la altura de relleno de tierra a contener sobre la horizontal,
entonces tenemos que x = (3,30-0,50*2-0,9) / 2 = 0,70 m 7
Ricardo Luzardo
 RESUMEN SOBRE MUROS DE CONTENCIÓN. ANALISIS Y DISEÑO.

La proyección horizontal en el talud es 0,70 + 0,50 = 1,20 m 8

La vertical seria y = 1,20*tag10° = 0,2116 m → H = 5,40 + 0,2116 = 5,6116 m
El Empuje activo es:
Ea = ½*1800*(5,6116)2*0,3210 – 2*0*5,40*(0,3210) ½ = 9098 kgf/m
Ubicado a ⅓H = 5,6116/3 = 1,87 m
Eah= Ea*cos10° = 9098*0,9848 = 8960 kgf/m
Eav= Ea*sen10° = 9098*0,1736 = 1580 kgf/m
Empuje Pasivo.
Ep = ½Ƴ(H1)2Kp + 2C*(H1) (Kp)½
de donde C = 0,2 kgf/cm2 ≡ 2000 kgf/m2
Ep = ½*1900(1)2*2,561 + 2*2000*(1) (2,561) ½
Ep = 8834 kgf/m
4. Calcular las cargas gravitacionales, el peso propio del muro (W1) y el peso de la tierra de
relleno (W2) y su punto de aplicación.
Carga del muro:
Base: 3,30*0.80 = 2,64 m2
Cuerpo: (0,90+2,30) * 4,60/2 = 7,36 m2
W1 = (2,64 + 7,36) * 2200 = 22000 kgf/m
Carga de tierra:
Talud: (0,70 + 0,50) * 0,2116/2 = 0,1270 m2
Sobre el ala: 0,70*4,60/2 + 0,50*4,60 = 3,91 m2
La carga sobre el talón en la tierra de apoyo se desprecia, W´2 = 0,30*050*1900 = 285 kgf/m
W2 = (0,1270 + 3,91) * 1800 = 7267 kgf/m
5. Se calcula la resultante “R”
R = W1 + W2 + Ea sen β
R = 22000 + 7267 + 1580 = 30847 kgf/m
6. Determinar el momento de volcamiento del muro
Mvolc = Ea cos β*Hbase → Hbase = h1 = 1,87 m
Mvolc = 8960*1,87 = 16755 kgf x m/m
7. Determinar el momento estabilizante con respecto al punto “I” del talón
Mest = Ea sen β*B + W1*½B + W2*cx + Ep*h2 → h2 = 1/3 = 0,33 m
Mest = 1580*3,30 + 22000*½*3,30 + W2*cx + 8834*0,33
Para W2,1 = 0,1270*1800 = 228,60 kgf/m → h2,1 = 2,90 m
W2,2 = 0,70*4,60*1800/2 = 2898 kgf/m → h2,2 = 2,45 m
W2,3 = 0,50*4,60*1800 = 4140 kgf/m → h2,3 = 3,05 m
Mest = 1580*3,30 + 22000*½*3,30 + 228,6*2,90+2898*2,45+4140*3,05 + 8834*0,33
Mest = 64671 kgf x m/m
Mest = 64671 kgf x m/m + 8834 kgf/m * 0,45 m
Mest = 68646 kgf x m/m
8. Calcular el factor de seguridad del volcamiento 8
Ricardo Luzardo
 RESUMEN SOBRE MUROS DE CONTENCIÓN. ANALISIS Y DISEÑO.

FSvolc= (Mest /Mvolc) ≥ 2 si se usa Ep, ≥ 1,5 si no se usa Ep 9

FSvolc= (64671 /16755) = 3,86 ≥ 1,5 OK
FSvolc= (68646/16755) = 4,10 ≥ 2,0 OK
9. Hallar el Fr que se opone al deslizamiento del muro
Fr = R tgø´+ c´ B + Ep
Donde:
tgø´ = 0,67 tgø = 0,67*tg 26° = 0,3268
0,5 c ≤ c´≤ 0,75 c → c´= 0,625*2000 = 1250 kgf/m2
Fr = 30847*0,3268 + 1250*3,30 + 8834 = 23040 kgf/m
10. Calcular el factor de seguridad al deslizamiento
FSdesl = (Fr / Ea cos β) ≥ 2 si se usa Ep, ≥ 1,5 si no se usa Ep
FSdesl = (23040 / 8960) = 2,57 ≥ 2 OK
11. Hallar el punto de aplicación de “R”
X = (Mest - Mvolc) /R
X = (64671 - 16755) / 30847 = 1,55 m
La excentricidad “e” será:
e = ½B – X con respecto del baricentro de la base y debe cumplir que e ≤ ⅙B
e = 0,5*3,30 – 1,55 = 0,10 m ≤ 0,55 m OK
12. Hallar las presiones de contacto en el suelo de fundación
σmax = (P/Bx By) * [1+(6ex/Bx)] ≤ σadm
σmax = (30847/3,30*1*1002) * [1+(6*0,10/3,30)] ≤ σadm
σmax = 1,11 kgf/cm2 ≤ σadm =1,8 kgf/cm2 OK
σmin = (P/Bx By) * [1 - (6ex/Bx)] ≥ 0
σmin = (30847/3,30 * 1 * 1002) * [1 - (6*0,10/3,30)] ≥ 0
σmin = 0,77 kgf/cm2 ≥ 0 OK
13. Se debe verificar los esfuerzos de corte en la unión del talón con el muro, específicamente
en el corte 1-1 como se muestra en la Figura 7
Se calcula de la distribución de esfuerzos σ1 para calcular:
Del diagrama de distribución tenemos:
(1,8 – 0,77) / 3,30 = (σ1 – 0,77) / 2,8 → σ1 = 1,64 kgf/cm2
De donde:
V1 = ½ * (σmax + σ1) * a * By
V1 = ½ * (1,80 + 1,64) * 50 * 100
V1 = 8610 kgf
El corte nominal será:
ѵu = 1,7 V1/(φ*D*By) ≤ ѵc = 0,53(f´c) ½ con φ = 0,85
1,7*8610 / (0,85*80*100) = 2,15 kgf/cm2 ≤ ѵc = 0,53(200) ½ = 7,50 kgf/cm2 OK
14. Verificar los esfuerzos de flexión en el mismo plano
Mu1-1 = 1,7 V1 b
Mu1-1 = 1,7*8610*0,25 = 3659 kgf x m 9
Ricardo Luzardo
 RESUMEN SOBRE MUROS DE CONTENCIÓN. ANALISIS Y DISEÑO.

“b” es la distancia de la resultante entre V1 y el corte 1-1, generalmente se toma b = a/₂

El módulo de sección se calcula por: 10
Sx = ⅙ By D2
Sx = ⅙ * 100 * 802 = 106667 cm3
El esfuerzo de tracción en el talón es:
ft = Mu1-1/0,65 Sx ≤ 1,05(f´c) ½
ft = 3659*100/0,65*106667 = 5,28 kgf/cm2 ≤ 1,05(200) ½= 14,85 kgf/cm2 OK
15. Verificar los esfuerzos de tracción en la mitad de la altura del muro, ancho B” para el punto
“a”, se debe calcular el empuje activo por encima del nivel H/2 y se le designa “EaA”, H/2 =
2,7 m + 0,2116 m = 2,9116 m., Ƴ = 1800 kgf/m3, Ka = 0,3210
EaA = ½Ƴ(H/2)2Ka = ⅛ƳH2Ka
EaA = ½*1800*(2,9116)2*0,3210 = 2449 kgf/m
Luego tenemos:
EaAh = EaA * cos β = 2449*cos 10° = 2412 kgf/m
EaAv = EaA * sen β = 2449*sen 10° = 425 kgf/m
MA = EaAh*⅓(H/2)
MA = 2412*2,9116/3 = 2340 kgf x m/m
Si mayoramos la carga como lo especifica la Normativa, tenemos que:
MA = 1,7* 2341 kgf x m/m = 3980 kgf x m/m
16. Por último, se debe hallar el ancho B” por relación de proporciones:
(H – D) / [(B – 2a - B´) / 2] = [(H/2) / x] = (5,40 – 0,80) / [(3,30 – 2*0,50 – 0,90) / 2] = (5,40/2) / x
6,57 x = 2,70 → x = 0,41 m → B” = 2*0,41 + 0,90 = 1,72 m
y con ello obtener:
S´X = ⅙By*B”2
S´X = ⅙*100*1722 = 494064 cm3
Cumpliendo:
ft = 1,7 MA/0,65 S´X ≤ 1,05(f´c) ½
ft = 3980*100/0,65*494064 = 1,24 kgf/cm2 ≤ 1,05(200) ½ = 14,85 kgf/cm2 OK

Para el diseño de un muro de cantiléver se debe seguir el mismo procedimiento de muros de

gravedad con la particularidad que en este tipo de muro debe armarse, se debe cumplir los pasos
de 1 al 12, dados en muros de gravedad con las excepciones que se muestra en la Figura 8 con
respecto a la geometría del muro y a su altura H tolerable no debe ser mayor de 7 metros, si supera
esta altura se deben colocar contrafuertes que alivianan las solicitaciones de flexión y corte en el
fuste de estos muros en voladizos.

10

Ricardo Luzardo
 RESUMEN SOBRE MUROS DE CONTENCIÓN. ANALISIS Y DISEÑO.

11

Figura 8. Muros de Cantiléver

A partir del punto 13 se deben tomar las siguientes consideraciones:
13. Se deben verificar los esfuerzos de corte en los planos 1-1, 2-2 y 2-3 para las cargas
mayoradas como se muestra en la Figura 9, de modo que se cumpla en todos los planos:
ѵu = 1,7 V/(φ*b*d) ≤ ѵc = 0,53(f´c) ½ con φ = 0,85 y b = 1 m
14. Se debe verificar el espesor útil “d” en función de los momentos flectores, verificando la
ductilidad de la estructura usando μ = 0,1448.
15. Se debe calcular el acero principal en el fuste y colocarlo verticalmente junto al
paramento interior y horizontalmente en el pie del muro junto al borde traccionado,
respetando los recubrimientos mínimos dados por la normativa y disminuyendo el acero
con la altura, además se debe colocar acero mínimo de retracción, fraguado y
temperatura junto al paramento exterior del fuste y al borde comprimido del pie,
utilizando una malla de direcciones ortogonales.
Si se cumple todos estos pasos y/o condiciones, el muro será estable y resistente, si se deja de
cumplir algún paso se debe rediseñar.

Figura 9. Condiciones a cumplir en un muro cantiléver.

11
Ricardo Luzardo
 RESUMEN SOBRE MUROS DE CONTENCIÓN. ANALISIS Y DISEÑO.

12

Practicar con el ejercicio anexo, siguiendo y cumpliendo los pasos indicados.

Diseñar un Muro de Cantiléver de altura 6,9 m. Los datos del suelo a contener son Ƴ = 1900 kgf/m3,
el angulo de fricción ø = 32°, en angulo con respecto al talud del suelo con la horizontal β = 0°, el
suelo no es cohesivo, C = 0. El suelo de apoyo tiene las siguientes caracteristicas; Ƴ = 1850 kgf/m3,
ø = 34°, σadm = 1,6 kgf/cm2, la cohesión C = 0,25 kgf/cm2 y una altura H1 = 1,42 m, la distribución de
esfuerzo es rectangular siendo de 8275 kgf/m2a nivel del suelo y de 18090 kgf/m2 a la profundidad
de H1, el concreto tendrá una resistencia de f´c = 210 kgf/cm2 con un peso específico Ƴc = 2500
kgf/m3 y el acero tendrá una resistencia de 4200 kgf/cm2.

12

Ricardo Luzardo
