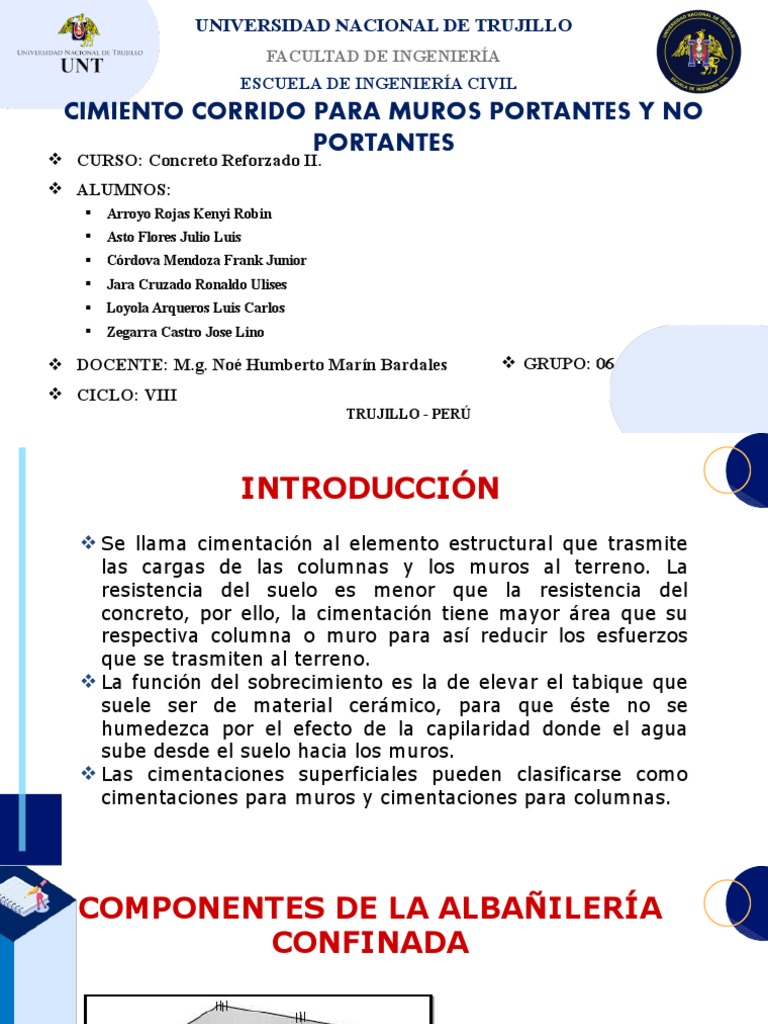

UNIVERSIDAD NACIONAL DE TRUJILLO

FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL
CIMIENTO CORRIDO PARA MUROS PORTANTES Y NO
PORTANTES
 CURSO: Concreto Reforzado II.
 ALUMNOS:
 Arroyo Rojas Kenyi Robin
 Asto Flores Julio Luis
 Córdova Mendoza Frank Junior
 Jara Cruzado Ronaldo Ulises
 Loyola Arqueros Luis Carlos
 Zegarra Castro Jose Lino

 DOCENTE: M.g. Noé Humberto Marín Bardales  GRUPO: 06

 CICLO: VIII
TRUJILLO - PERÚ
 INTRODUCCIÓN
 Se llama cimentación al elemento estructural que trasmite
las cargas de las columnas y los muros al terreno. La
resistencia del suelo es menor que la resistencia del
concreto, por ello, la cimentación tiene mayor área que su
respectiva columna o muro para así reducir los esfuerzos
que se trasmiten al terreno.
 La función del sobrecimiento es la de elevar el tabique que
suele ser de material cerámico, para que éste no se
humedezca por el efecto de la capilaridad donde el agua
sube desde el suelo hacia los muros.
 Las cimentaciones superficiales pueden clasificarse como
cimentaciones para muros y cimentaciones para columnas.
COMPONENTES DE LA ALBAÑILERÍA
CONFINADA

1. Cimiento corrido
2. Sobrecimiento
5 3. Muros de albañilería
4. Columnas de
4 confinamiento
3
5. Losas de techo y vigas
soleras
2
1
 PRESIÓN DE SUELO

Cada tipo de terreno tiene sus características propias y

reacción ante cargas externas de distintos modos. Algunos de
los factores que influyen en la distribución de la reacción del
terreno son:

 La flexibilidad de cimiento al suelo

 Nivel de cimentación
 Tipo de terreno
PRESIÓN DE SUELO

En el terreno granular se aprecia que la

presión en los bordes de la cimentación es
menor que en la zona central debido a la
presión ejercida por las cargas aplicadas
tiende a desplazar el suelo en los extremos
lo cual disminuye la reacción

En el suelo cohesivo, por el contrario, la

presión en los bordes de la cimentación es
mayor que en la sección central.
 CIMIENTOS

 Los cimientos de muros son elementos que trabajan

básicamente en una dirección, presentándose los esfuerzos,
principales perpendiculares al muro. En este tipo de
cimentación, sólo se analiza la flexión y corte en esta
dirección y no se chequea corte por punzonamiento.
 La cimentación que comúnmente se emplea en las
edificaciones de albañilería confinada ubicadas en suelos de
calidad intermedia, o de buena calidad, es de concreto
ciclópeo compuesto por una mezcla de concreto de f'c =
100 kg/cm2 (o cemento- hormigón 1:10) y un 30% de
piedra de 10 pulgadas.
SOBRECIMIENTO

Es de concreto ciclópeo no reforzado

Con una mezcla cemento-hormigón 1:8 más 25% de

piedra mediana de tamaño máximo 3”.

Se considera como una extensión de la albañilería

Tiene el espesor del muro

Debe abarcar una altura por encima del nivel natural

del terreno de unos 20 a 30cm
Las medidas del cimiento
corrido dependen básicamente
de dos factores:
- Del tipo de suelo
- Del peso total a soportar
Información referencial y orientadora

Suelo normal: Conglomerado o mezcla de

grava y arena.
Suelo blando: Arena suelta o arena fina o
arcilla o suelo húmedo.

 Si el suelo es blando, es recomendable

considerar un sobrecimiento armado
PROCESO PARA CONSTRUIR LOS CIMIENTOS CORRIDOS

1) Lo primero que debes

tomar en cuenta es la
preparación del terreno:
 Limpieza
 Nivelación

2) El otro paso es la
cimentación
Para cimiento

 Cimiento en suelo cohesivo  Cimiento en suelo granular

Para sobrecimiento

 En este caso la mezcla deberá

ser más resistente que en el
anterior caso.

 Incluso es recomendable que la

mezcla contenga
impermeabilizante

 En la construcción de las caras

laterales del sobrecimiento
deben emplearse encofrados.
Casos de cimiento y sobrecimiento para salvar desniveles

El caso más típico consiste en

situaciones donde la casa está
un par de peldaños más elevada
que el jardín exterior.
 NORMATIVA
1. Profundidad de cimentación

Es la distancia desde el nivel de la superficie del terreno a la base de la

cimentación no siendo menor de 0,80 metros en cualquier tipo de
cimentación de elementos portantes o no portantes no arriostrados
lateralmente.

2. Peralte
El peralte de cimiento de concreto ciclópeo debe ser al menos el doble de
la longitud en volado del cimiento.
 𝑯 ≥ 2 𝑿
Donde:

H= Peralte

X= Longitud volado cimiento

3. Carga última de diseño

La resistencia requerida será como mínimo:

𝑪𝑼=1.4𝑪𝑴
  +1.7𝑪𝑽

4. Acotaciones Importantes
La cimentación de concreto se considerará como confinamiento horizontal para los
muros del primer nivel.

La cimentación debe constituir el primer diafragma rígido en la base de los muros y

deberá tener la rigidez necesaria para evitar que asentamientos diferenciales
produzcan daños en los muros.

La cimentación será dimensionada bajo condiciones de servicio para los esfuerzos

admisibles del suelo y se diseñará a rotura.

Los muros no portantes (cercos, tabiques y parapetos) podrán ser construidos

empleando unidades de albañilería sólida, hueca o tubular; pudiéndose emplear la
albañilería armada parcialmente rellena.
Diseño de cimientos corridos para muros portantes y no portantes

Muros portantes, de concreto o albañilería cimentación de concreto armado

Los muros no portante de albañilería cimentación de concreto simple

cimientos de 50 a 60 cm. de altura

Si el terreno se encuentra a
una profundidad de 1.00 m
sobrecimientos de 40 ó 50 cm

El cimiento se diseñará para la zona más

crítica. Los muros no portantes no recibirán el b
h
peso de la losa aligerada a diferencia de la
portante que si recibirá.
 1. Metrado de cargas:
A.Peso de losa aligerada
B.Peso del tabiquería y acabado
C.Peso de vigas soleras
D.Peso de muros
E. Sobre carga o carga viva
F. Sobrecimiento
G.Cimiento


2. Esfuerzo neto

  𝑺
𝝈 𝒏=𝝈 𝒕 − − 𝒉𝒇 ∗ γ 𝒓𝒆𝒍𝒍𝒆𝒏𝒐
𝑪
3. Dimensiones de cimiento corrido
p

b
 𝑨𝑪𝒊𝒎𝒊𝒆𝒏𝒕𝒐 =𝑩 ∗𝒉=𝑷 / 𝝈 𝒏
h

4. Verificación del peralte por flexión

La sección por flexión
Se ubica

En la cara del muro En la sección que pasa por el

punto medio situado entre la
cara del muro y el eje del muro

C. armado mampostería o de C. simple

 Para calcular el , no se considera el peso propio de la cimentación

  𝒎𝟐 𝒎𝟐
𝑴𝒖=𝝈 𝒏𝒖 ∗ 𝟏𝟎𝟎∗ =𝑾𝒖 ∗ C. armado
𝟐 𝟐

𝟐
  𝒆

𝑴𝒖=𝑾𝒖 ∗
𝒎+ (
𝟒 ) Mampostería o de C. simple
𝟐
Donde:

  𝝓 𝒑𝒓𝒖𝒆𝒃𝒂
Para concreto armado: (
𝒉 ′ =𝒅 +𝒅𝒄= 𝒅 + 𝒓𝒆𝒄𝒖𝒃𝒓𝒊𝒎𝒊𝒆𝒏𝒕𝒐+
𝟐 )

Donde debe cumplir:
Cálculo de acero para cimiento corrido con
concreto armado.
𝑴𝒖

𝚽 𝑨𝒔 ∗ 𝒇𝒚
𝑨𝒔= , 𝒂= ′
𝐚 𝟎 .𝟖𝟓 ∗ 𝒇 𝒄 ∗ 𝒃
(
𝐟𝐲 𝐝 −
𝟐 )
Espaciamiento
  𝑩∗ 𝝓 𝒑𝒓𝒖𝒆𝒃𝒂
𝑺=𝟏𝟎𝟎
𝑨𝒔

Acero de temperatura

 𝑨𝒔 𝒓 𝒄 .𝒕 =𝟎 . 𝟎𝟎𝟏𝟖 ∗𝟏𝟎𝟎 ∗𝒉

5. Verificación de peralte por corte

  𝝓 𝒑𝒓𝒖𝒆𝒃𝒂
Para concreto armado: (
𝒉 𝒗 =𝒅 +𝒅𝒄 =𝒅 + 𝒓𝒆𝒄𝒖𝒃𝒓𝒊𝒎𝒊𝒆𝒏𝒕𝒐+
𝟐 )
  Donde debe cumplir:
USO SOFTWARE SAFE PARA CIMIENTOS CORRIDOS
Primero se define el material:
USO SOFTWARE SAFE PARA CIMIENTOS CORRIDOS
Ahora definiremos la resistencia del concreto:
USO SOFTWARE SAFE PARA CIMIENTOS CORRIDOS

Dibujaremos el cimiento corrido (Quick Dram¡w

Area Aroun Point)con las dimensiones obtenidas del
excel
USO SOFTWARE SAFE PARA CIMIENTOS CORRIDOS

Luego de haber dibujado asignaremos las cargas a lo largo de la sección

P= 5720 kg
USO SOFTWARE SAFE PARA CIMIENTOS CORRIDOS

Luego le damos en analizar para ver su deformacion

GRACIAS.
