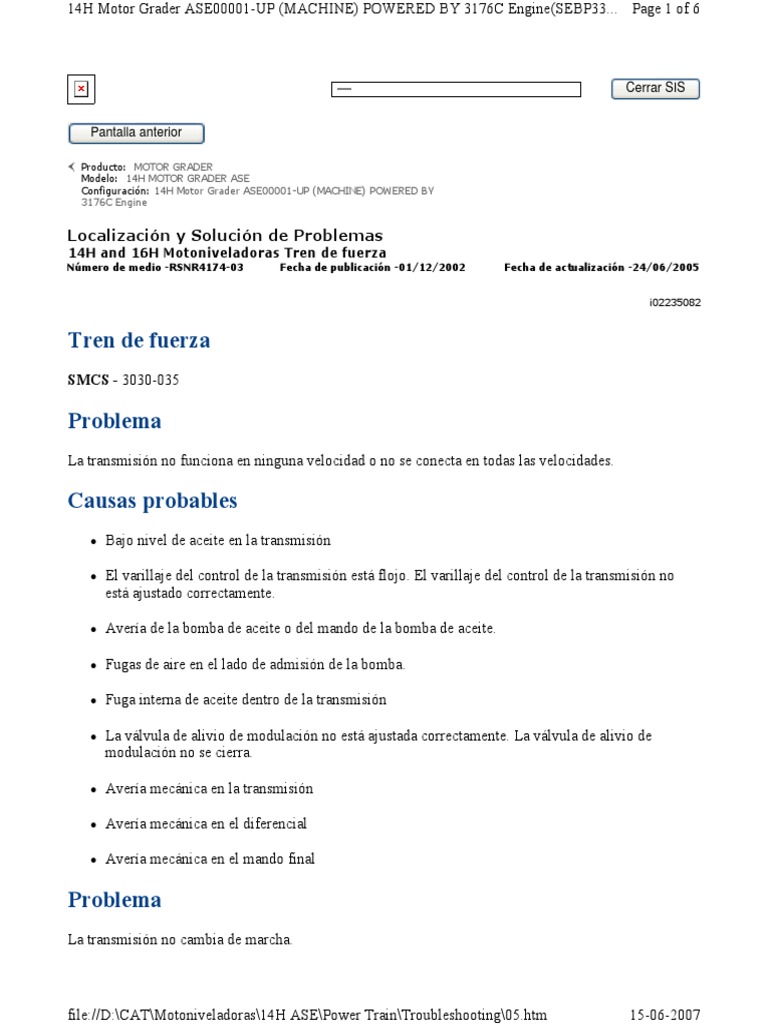

14H Motor Grader ASE00001-UP (MACHINE) POWERED BY 3176C Engine(SEBP33...
Page 1 of 6
Cerrar SIS
Pantalla anterior
Producto: MOTOR GRADER
Modelo: 14H MOTOR GRADER ASE
Configuración: 14H Motor Grader ASE00001-UP (MACHINE) POWERED BY
3176C Engine
Localización y Solución de Problemas
14H and 16H Motoniveladoras Tren de fuerza
Número de medio -RSNR4174-03 Fecha de publicación -01/12/2002 Fecha de actualización -24/06/2005
i02235082
Tren de fuerza
SMCS - 3030-035
Problema
La transmisión no funciona en ninguna velocidad o no se conecta en todas las velocidades.
Causas probables
Bajo nivel de aceite en la transmisión
El varillaje del control de la transmisión está flojo. El varillaje del control de la transmisión no
está ajustado correctamente.
Avería de la bomba de aceite o del mando de la bomba de aceite.
Fugas de aire en el lado de admisión de la bomba.
Fuga interna de aceite dentro de la transmisión
La válvula de alivio de modulación no está ajustada correctamente. La válvula de alivio de
modulación no se cierra.
Avería mecánica en la transmisión
Avería mecánica en el diferencial
Avería mecánica en el mando final
Problema
La transmisión no cambia de marcha.
[Link] ASE\Power Train\Troubleshooting\[Link] 15-06-2007
14H Motor Grader ASE00001-UP (MACHINE) POWERED BY 3176C Engine(SEBP33... Page 2 of 6
Causas probables
Presión baja de aceite en la transmisión
El ajuste del varillaje interior no es correcto o el ajuste del varillaje exterior no es correcto.
Fugas de aire en el lado de admisión de la bomba.
El pistón de carga no se cierra.
Problema
La transmisión engrana muy repentinamente y cambia de marcha con brusquedad.
Causas probables
El ajuste inicial de la válvula de alivio no es correcto.
El varillaje del control de la transmisión está flojo. El varillaje del control de la transmisión no
está ajustado correctamente.
El pistón de carga no se cierra.
Los resortes de válvula son débiles. Los resortes de válvula están rotos.
Problema
Los cambios de marcha de la transmisión son lentos.
Causas probables
Baja presión de aceite en la transmisión.
El ajuste del varillaje interior no es correcto o el ajuste del varillaje exterior no es correcto.
Fugas de aire en el lado de admisión de la bomba.
El pistón de carga no se cierra.
Problema
La transmisión no funciona en primera o en quinta, tanto en avance como en retroceso.
Causas probables
El embrague número 6 no se conecta correctamente debido a baja presión de aceite.
[Link] ASE\Power Train\Troubleshooting\[Link] 15-06-2007
14H Motor Grader ASE00001-UP (MACHINE) POWERED BY 3176C Engine(SEBP33... Page 3 of 6
El embrague número 6 no se conecta correctamente porque los discos y las placas del embrague
tienen demasiado desgaste.
Problema
La transmisión no funciona en segunda o en sexta, tanto en avance como en retroceso.
Causas probables
El embrague número 5 no se conecta correctamente debido a baja presión de aceite.
El embrague número 5 no se conecta correctamente porque los discos y las placas del embrague
tienen demasiado desgaste.
Problema
La transmisión no funciona en tercera o en séptima, tanto en avance como en retroceso.
Causa probable
El embrague número 4 no se conecta correctamente debido a baja presión de aceite.
El embrague número 4 no se conecta correctamente porque los discos y las placas del embrague
tienen demasiado desgaste.
Problema
La transmisión no funciona en cuarta o en octava, tanto en avance como en retroceso.
Causas probables
El embrague número 3 no se conecta correctamente debido a baja presión de aceite.
El embrague número 3 no se conecta correctamente porque los discos y las placas del embrague
tienen demasiado desgaste.
Problema
La transmisión funciona en todas las velocidades en avance pero no funciona en ninguna velocidad en
retroceso.
Causa probable
El embrague No. 2 no se conecta correctamente debido a presión baja de aceite.
El embrague número 2 no se conecta correctamente porque los discos y las placas del embrague
[Link] ASE\Power Train\Troubleshooting\[Link] 15-06-2007
14H Motor Grader ASE00001-UP (MACHINE) POWERED BY 3176C Engine(SEBP33... Page 4 of 6
tienen demasiado desgaste.
Problema
. La transmisión funciona en todas las velocidades en retroceso pero no funciona en ninguna velocidad
en avance.
Causa probable
El embrague número 1 no se conecta correctamente debido a baja presión de aceite.
El embrague número 1 no se conecta correctamente porque los discos y las placas del embrague
tienen demasiado desgaste.
Problema
La transmisión no sale de una marcha cuando la palanca de control de la transmisión se mueve a otra
marcha.
Causas probables
El varillaje de control está dañado o no está ajustado correctamente.
El cable de control está dañado o no está ajustado correctamente.
El embrague no está desconectando correctamente.
Problema
Cuando la transmisión se conecta, la máquina no se mueve y el motor se para.
Causas probables
Freno de estacionamiento conectado.
Avería mecánica en el mando final
El diferencial tiene engranajes rotos y no puede girar.
Hay demasiados embragues de la transmisión conectados a la vez en la transmisión.
Problema
La transmisión no funciona entre las marchas primera y cuarta. La transmisión funciona entre quinta y
octava.
[Link] ASE\Power Train\Troubleshooting\[Link] 15-06-2007
14H Motor Grader ASE00001-UP (MACHINE) POWERED BY 3176C Engine(SEBP33... Page 5 of 6
Causas probables
El embrague número 7 no se conecta correctamente debido a baja presión de aceite.
El embrague número 7 no se conecta correctamente porque los discos y las placas del embrague
tienen demasiado desgaste.
Problema
La transmisión funciona en las marchas entre primera y cuarta. La transmisión no funciona entre quinta
y octava.
Causas probables
El embrague número 8 no se conecta correctamente debido a baja presión de aceite.
El embrague número 8 no se conecta correctamente porque los discos y las placas del embrague
tienen demasiado desgaste.
Problema
La transmisión se recalienta.
Causas probables
Bajo nivel de aceite en la transmisión
El núcleo del enfriador de aceite está restringido.
Hay resistencia excesiva en el embrague.
Bajo flujo de aceite como resultado del desgaste de la bomba.
El medidor de temperatura está averiado.
Problema
El ruido de la bomba no es normal.
Causas probables
La bomba hace ruidos fuertes en intervalos cortos. La cavitación de la bomba causa esta
condición.
Un ruido constante fuerte es una indicación de falla de la bomba.
