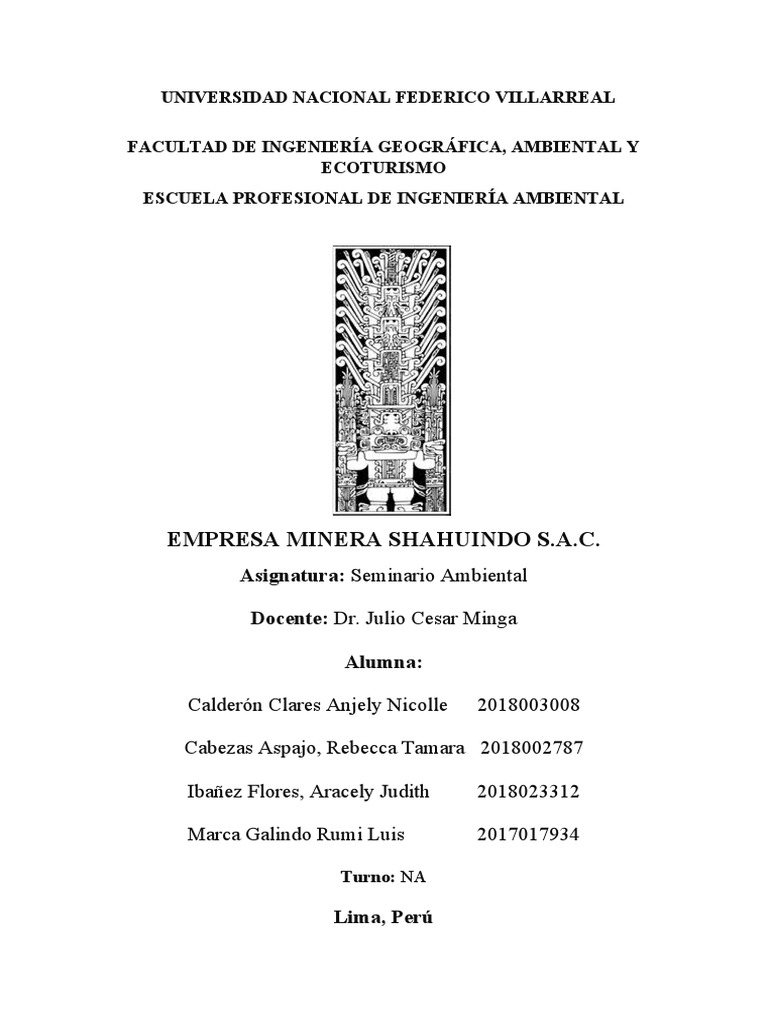

UNIVERSIDAD NACIONAL FEDERICO VILLARREAL

FACULTAD DE INGENIERÍA GEOGRÁFICA, AMBIENTAL Y

ECOTURISMO
ESCUELA PROFESIONAL DE INGENIERÍA AMBIENTAL

EMPRESA MINERA SHAHUINDO S.A.C.

Asignatura: Seminario Ambiental

Docente: Dr. Julio Cesar Minga

Alumna:

Calderón Clares Anjely Nicolle 2018003008

Cabezas Aspajo, Rebecca Tamara 2018002787

Ibañez Flores, Aracely Judith 2018023312

Marca Galindo Rumi Luis 2017017934

Turno: NA

Lima, Perú
Índice
I. Introducción...............................................................................................................5

II. Marco Teórico...........................................................................................................7

2.1. Datos generales de la empresa.........................................................................7

2.1.1. Datos generales.......................................................................................7

2.1.2. Nombre o razón social de la empresa.....................................................7

2.1.3. Ubicación de la empresa.........................................................................8

2.1.4. Giro de la empresa..................................................................................10

2.1.5. Tamaño de la empresa.............................................................................10

2.1.6. Breve reseña histórica de la empresa......................................................10

2.1.7. Organigrama de la empresa.....................................................................15

2.2. Misión, visión y Política................................................................................16

2.2.1. Misión...................................................................................................16

2.2.2. Visión....................................................................................................17

2.2.3. Política..................................................................................................17

2.3. Tipo de recurso que explota la empresa Minera Shahuindo..........................17

2.3.1. Cantidad de Reservas............................................................................17

2.3.2. Geología................................................................................................18

2.3.3. Geomorfología......................................................................................18

2.3.4. Mineralogía...........................................................................................19

2.4. Tecnología de procesamiento de minerales auríferos....................................20

2.4.1. Lixiviación por Cianuración.................................................................20

 2.4.2. Proceso de adsorción............................................................................21

2.5. Principales actividades que se desarrolló por cada etapa de Empresa Minera

Shahuindo S.A.C............................................................................................24

2.5.1. Etapa de construcción...........................................................................24

2.5.2. Etapa de operación................................................................................25

2.5.1. Etapa de cierre......................................................................................26

2.6. Informe Técnico Sustentatorio (ITS) de la empresa minera Shahuindo........27

2.6.1. Aspectos normativos para la presentación y evaluación del ITS.........27

2.6.2. Marco Legal..........................................................................................28

2.6.3. Antecedentes de gestión ambiental de la empresa Minera Shahuindo

S.A.C............................................................................................................29

2.7. Evaluación ambiental temprana en el área de influencia de la empresa Minera

Shahuindo.......................................................................................................29

2.7.1. Área de estudio de calidad de agua superficial, agua subterránea,

manantiales, sedimentos y comunidades hidrobiológicas...........................32

III. Conclusiones............................................................................................................34

IV. Bibliografía..............................................................................................................36

Índice de figuras

Figura 1. Mapa topográfico de la empresa Minera Shahuindo........................................7

Figura 2 Mapa de ubicación geográfica de la empresa Minera Shahuindo.....................8

Figura 3 Mapa de ubicación de la empresa Minera Shahuindo.......................................9

Figura 4. Organigrama de la Empresa...........................................................................14

 Figura 5. Reacciones de oxidación-reducción en el proceso de cianuración................19

Índice de tablas

Tabla 1. Actividades del Proyecto – Etapa de Construcción.........................................24

Tabla 2. Actividades del Proyecto – Etapa de Operación..............................................25

Tabla 3. Principales instrumentos de gestión ambiental aprobados...............................29

 I. Introducción

La zona minera del distrito de Cachachi, provincia de Cajabamba, departamento de

Cajamarca se encuentra aledaña al valle de Condebamba, formado por el río Condebamba, y

constituido por un área en la que se realizan actividades mineras, principalmente la actividad

minera de Shahuindo S.A.C., así como el desarrollo de actividades de pequeña minería. La

unidad minera Shahuindo (en adelante, UM Shahuindo) de Shahuindo S.A.C. se encuentra

ubicada entre los 2200 a 3500 m s.n.m., en la cordillera occidental de los Andes .

Políticamente, el proyecto Shahuindo se ubica en el distrito de Cachachi, provincia de

Cajabamba, departamento de Cajamarca. Esta unidad no se encuentra dentro de ningún área

natural protegida (ANP) o su zona de amortiguamiento.

Hidrográficamente, el área de la UM Shahuindo se ubica en la subcuenca del río

Condebamba, el cual es un afluente por la margen derecha del río Crisnejas. En el ámbito

local, se emplaza sobre las microcuencas de las quebradas Shingomate, Shahuindo e

Higuerón, todas afluentes por la margen izquierda del río Condebamba.

En la actualidad, la UM Shahuindo se desarrolla en la concesión minera Acumulación

Shahuindo, constituida por 26 derechos mineros metálicos colindantes o superpuestos que

han sido acumulados en un solo título3• Dentro del área de exploración del proyecto

Shahuindo se identificaron pasivos ambientales generados por actividades mineras realizadas

anteriormente.

En cuanto al Plan Anual de Evaluación y Fiscalización Ambiental 2018 (en adelante,

Planeta 2018)5 indica que la función evaluadora del Organismo de Evaluación y

Fiscalización Ambiental (en adelante, OEFA), a diferencia de la función supervisora, permite

establecer el diagnóstico de la calidad ambiental en forma integrada y continua, con énfasis

en aquellas actividades fiscalizadas por el OEFA, con la finalidad de brindar información o

soporte técnico para la supervisión directa. En consecuencia, como parte de esta función, se

desarrollan las evaluaciones ambientales tempranas (EAT) para determinar el estado de la

calidad del ambiente en el ámbito de influencia del universo de administrados, conformado

por el total de empresas pertenecientes a los sectores supervisados por el OEFA. Con la

finalidad de realizar una evaluación ambiental temprana para determinar las condiciones

ambientales actuales en el área de influencia de la UM Shahuindo, durante el 2017 y 2018, se

desarrolló un plan de ejecución, que estableció la planificación general de las actividades de

campo y gabinete para la determinación del estado de los componentes ambientales agua,

sedimento, comunidades hidrobiológicas y aire.

 II. Marco Teórico

II.1. Datos generales de la empresa

II.1.1. Datos generales

El proyecto opera como una mina a tajo abierto y extraerá oro y plata durante 10 años

mediante el método de pila de lixiviación. Mediante audiencia pública, se obtuvo la

aprobación del EIA en marzo del 2013. En octubre del 2013, la Dirección General de

Asuntos Ambientales Mineros (DGAAM), con RD Nº339- 2013-MEM/DGAAM, de fecha

10 de septiembre del 2013, aprobó el proyecto Shahuindo.

II.1.2. Nombre o razón social de la empresa

 Nombre: Empresa Minera Shahuindo S.A.C.

 Nombre comercial: Empresa Minera Shahuindo S.A.C.

 RUC: 20505792042

 Logo de la empresa:

Nota. Empresa Minera Shahuindo S.A.C.

https://www.panamericansilver.com/es/operations/south-america/shahuindo/

La característica del logo de la empresa Minera Shahuindo S.A.C. tiene un color

negro y dorado representando el valor, fuerza en su nombre y resaltando así la misma.

El color dorado y plateado brinda a las formas de montaña para representar los

minerales que predominan en la empresa minera.

 II.1.3. Ubicación de la empresa

II.1.3.1. Dirección de la empresa Minera Shahuindo

Se ubica en el distrito de Cachachi, provincia de Cajabamba, departamento de

Cajamarca, Perú, aproximadamente a 80 km al sur de Cajamarca y 15 km al oeste de la

ciudad de Cajabamba. La elevación de esta zona varía entre 2 500 y 3 300 m.s.n.m.

El área de estudio comprende el área de influencia de la UM Shahuindo, emplazada

en el distrito de Cachachi, provincia de Cajabamba, departamento de Cajamarca.

Hidrográficamente, el área del . proyecto se ubica en la subcuenca del río

Condebamba, el cual es un afluente por la margen derecha del río Crisnejas.

La cuenca del río Crisnejas cuenta con una extensión de aproximadamente 4909 km2

y es un afluente por la margen izquierda del río Marañón, el cual a su vez se ubica en la

región hidrográfica del Amazonas en la vertiente del Atlántico.

En el ámbito local, el área de estudio se emplaza sobre las microcuencas de las

quebradas Shingomate, Shahuindo y El Pacae, todas afluentes por la margen izquierda del río

Condebamba.

Las microcuencas de la quebrada Chiraque y el río Crisbamba son las otras quebradas

que se ubican en la margen izquierda del río Condebamba.

II.1.3.2. Mapa de ubicación de la empresa Minera Shahuindo

Figura 1. Mapa topográfico de la empresa Minera Shahuindo

Fuente: Empresa Minera Shahuindo

Figura 2 Mapa de ubicación geográfica de la empresa Minera Shahuindo

Fuente: Empresa Minera Shahuindo

Figura 3 Mapa de ubicación de la empresa Minera Shahuindo

Fuente: Empresa Minera Shahuindo

II.1.4. Giro de la empresa

Extracción de otros Minerales Metalíferos no ferrosos. realiza actividades de

comercio exterior como exportador.

II.1.5. Tamaño de la empresa

SHAHUINDO es una compañía minera que realiza trabajos de exploración y

explotación en la zona norte del Perú; es titular de las concesiones mineras que forman parte

de la Acumulación Shahuindo.

Las concesiones de SHAHUINDO actualmente registradas en SUNARP, cuentan con

una extensión de 7,338.91 ha.

II.1.6. Breve reseña histórica de la empresa

 Los trabajos de exploración de esta mina iniciaron en el año 1945 con Algamarca S.A.

y continuaron hasta 2012 con la empresa Sulliden Gold Corporation. En el año 2012 se inició

la perforación infill por la empresa Rio Alto y en el año 2014 el proyecto fue adquirido por el

actual propietario: Tahoe Resources.

El inicio de operaciones se dio en noviembre del año 2015. El objetivo de esta

presentación es difundir este modelo poco usual de mineralización epitermal de intermedia

sulfuración en rocas hospedantes pelíticas, como las limolitas y lutitas de la formación

Carhuaz; y las areniscas e intercalaciones areniscas-limolitas de la formación Farrat.

En el área de la Acumulación Shahuindo se ha venido realizando actividades de

exploración como fase inicial de ubicación y medida de potencial del yacimiento minero.

Para el desarrollo de sus trabajos de exploración, SHAHUINDO ha contado con las

autorizaciones correspondientes para ejecutar los trabajos de perforación los años 2003, 2004,

2007, 2009- 2010 y 2010-2012.

En el año 2012 se presentó el EIA del Proyecto Shahuindo y en el año 2013 Minera

Sulliden Shahuindo S.A.C. recibió la aprobación del EIA mediante Resolución Directoral N°

339-2013- MEM/AAM del 10 de setiembre del 2013. Dicho estudio contempló la extracción

del mineral por el método de tajo abierto basado en un modelo de 37.8 millones de toneladas

de reservas estimadas.

El mineral a procesar anualmente se estimó en 3’650,000 t/año, las cuales serán

enviadas a un circuito de chancado, cuyo producto final será transportado a la planta de

proceso, siendo el concepto de recuperación de metales, la lixiviación de oro y plata

utilizando una solución de cianuro, para luego ser recuperados con carbón activado en una

serie de columnas de lecho fluidizado con una tasa de producción de 10,000 t/día (normal) y

una vida útil de aproximadamente 10 años para las actividades de operación de la mina.
 En agosto del año 2014 se realiza una modificación del Estatuto cambiándose el

nombre de Minera Sulliden Shahuindo S.A.C. a Shahuindo S.A.C. Posteriormente, se

presentaron modificaciones menores al EIA que se presentaron como Informes Técnicos

Sustentatorios, los cuales fueron aprobados mediante Resolución Directoral N° 613-2014-

MEM-DGAAM y Resolución Directoral N° 265-2015-MEM-DGAAM.

Las modificaciones planteadas en el primer ITS consistieron en la reconfiguración del

PAD de Lixiviación N° 1, reubicación y cambio de tecnología de la Planta de adsorción,

desorción y recuperación (ADR), reubicación de la poza de solución rica (poza PLS N° 1) e

instalaciones auxiliares (laboratorio, taller de mantenimiento, oficina, vestidores y casa

fuerza), nueva planta de tratamiento de aguas residuales (PTAR) y plataformas de

perforación. Lo planteado en el segundo ITS consistió en la reubicación y ampliación de la

capacidad del tanque de combustible y del área taller de mantenimiento de mina, y la

reubicación del polvorín.

En el 2016 se aprobó la MEIA a través del cual se modificó la extensión del tajo y

depósitos de suelo orgánico, ampliación, reubicación y reconfiguración de componentes

auxiliares (Planta ADR, PAD de Lixiviación N°2, la capacidad de almacenamiento DME

Choloque, sistema de chancado y pila de almacenamiento de mineral); asimismo, a través de

dicho estudio se aprobó la ampliación de la capacidad de procesamiento metalúrgico de la

Planta de Adsorción-Desorción-Recuperación (ADR) de 10,000TMD a 36,000TMD, por lo

que la capacidad de procesamiento de la unidad minera se actualizó. La MEIA fue aprobada

mediante Resolución Directoral N° 132-2016-MEM/DGAAM por parte de la Dirección

General de Asuntos Ambientales Mineros (DGAAM) del Ministerio de Energía y Minas

(MEM).
 Asimismo, en agosto del 2016, se presentó el primer Informe Técnico Sustentatorio

(después de la aprobación de la MEIA) que fue aprobado mediante Resolución Directoral N°

082-2016- SENACE/DCA.

Las modificaciones planteadas en este Informe Técnico Sustentatorio consistieron en

realizar una ampliación de la Plataforma de Chancado (de 0.63 a 5.21 ha aproximadamente) a

fin de mejorar la distribución de los equipos e infraestructura relacionada y necesaria para

llevar a cabo el referido chancado y cumplir con el proceso de minado de 36,000 tdp

aprobado en la MEIA; e implementar una Red de Distribución Eléctrica interna de 22.9 kV

con el fin de aprovechar la carga disponible de los generadores que se encuentran en la Casa

de Fuerza de la Planta ADR aprobada en el primer Informe Técnico Sustentatorio y distribuir

la energía eléctrica desde la fuente hasta los diferentes puntos de consumo de la mina y de

esta forma reemplazar los grupos electrógenos dispersos que se tenían en varias áreas.

Por otro lado, en febrero del 2017, se presentó el segundo Informe Técnico

Sustentatorio (después de la aprobación de la MEIA), que fue aprobado mediante Resolución

Directoral N° 089-2017-SENACE/DCA.

Las modificaciones planteadas en el precitado Informe Técnico Sustentatorio

consistieron en la reubicación e implementación del Laboratorio Metalúrgico para mejorar el

proceso metalúrgico existente y la atención al área de exploración, la reubicación y

ampliación del Almacén de Residuos Sólidos, Cancha de Volatilización y Planta de

Compostaje orientado a optimizar su operación debido a una mejor ubicación respecto al

campamento de operaciones, la implementación del Almacén Móvil de Materiales para

mejorar las condiciones de almacenamiento durante el proceso constructivo del Pad de

Lixiviación N°2, el incremento de la capacidad (de 80 a 150 m3 /día) de la Planta de

Tratamiento de Aguas Residuales Domésticas del campamento definitivo, la reubicación del

Almacén de Cal para incrementar la eficiencia durante el abastecimiento de cal para el

proceso de chancado, así como la reubicación del Polvorín por una recomendación asociada a

mantener una distancia mínima de seguridad planteada por OSINERGMIN.

Luego, en junio del año 2017, se presentó el Tercer Informe Técnico Sustentatorio

aprobado mediante R.D. N° 193-2017-SENACE/DCA. Las modificaciones planteadas en

este ITS consistieron en realizar modificaciones a la Plataforma de Chancado (inclusión de

un sistema de faja apiladora y un stockpile de gruesos; ampliación y reubicación del

Stockpile ROM.; ampliación del área para una mejor distribución de la planta de generación

de energía, tanques de almacenamiento de combustible y tanque barren; inclusión de nuevas

fajas semimóviles tipo overland; modificación en el trazo de las tuberías de agua fresca y

solución barren así como la reubicación del tanque de agua fresca; la implementación de

oficina, almacén y talleres electromecánicos; y la reubicación de dos tanques de cemento y

disminución de la pendiente de las fajas transportadoras que alimentan los tambores

aglomeradores); la ampliación del área del Tajo en 9.5 ha, lo que representa un incremento

del 5% del área aprobada hasta ese entonces; la implementación de dos (02) stockpile de baja

ley; ajustes en los Depósitos de Material Orgánico; y la inclusión de un Área de Chancado

Móvil.

En el año 2018, se presentó el Cuarto ITS aprobado mediante R.D. N° 108-2018 –

SENACE – JEF/DEAR. Las modificaciones planteadas en este ITS consistieron en realizar

ampliación del depósito de Material Excedente Sur en 4,26%,; optimización del sistema de

chancado y aglomerado; optimización de la producción en la planta de adsorción, desorción y

recuperación (ADR); ampliación del Pad de Lixiviación N°2 en la Fase 2A en 1.05%;

modificación de la ruta de la Red Interna de Distribución Eléctrica; redistribución y

ampliación del polvorín al 20%; adición del galpón de Coreshack; reubicación y ampliación

del almacén general; adición del Stockpile de baja ley N°5; adición de cuatro depósitos de
material orgánico (Gaby, Dorys, Fanny, y Baniluz) y redistribución del taller de

mantenimiento.

En el mes de diciembre del 2018, se presentó el Quinto ITS aprobado mediante R.D.

N° 62 – 2018 – SENACE – PE/DEAR.

Las modificaciones planteadas en este ITS consistieron en la reubicación de las

plantas de tratamiento de aguas ácidas e incluir componentes Post tratamiento; optimizar la

planta de tratamiento de aguas residuales domésticas campamento la Tauna y adicionar una

poza de aguas tratadas; ampliar la plataforma de la planta de tratamiento de aguas residuales

domésticas campamento vivero (antes campamento definitivo); optimizar el sistema de

abastecimiento de agua potable; implementar un almacén de nitritos; ampliar el campamento

vivero (antes campamento definitivo); reubicar el laboratorio químico y ambiental (antes

laboratorio metalúrgico); ampliar la zona de manejo de residuos; modificar la zona de

almacenamiento de combustible y habilitar la cantera Karen.

Finalmente, en el año 2020 se presentó el Sexto ITS aprobado mediante R.D. N° 18 –

2020 – SENACE – PE/DEAR.

Las modificaciones planteadas en este ITS consistieron en la reubicación del

laboratorio químico ambiental; ampliación del centro médico; adición de pozas intermedias

para riego y control de polvo; implementación de un sistema de pesaje; optimización del plan

de vigilancia ambiental en calidad de aire y meteorología; mejora tecnológica en las medidas

de prevención; control y mitigación y reubicación de la zona de manejo de residuos (antes

ZAR).

II.1.7. Organigrama de la empresa

La estructura orgánica de la empresa es de tipo lineo-funcional cuenta con una

Directorio, controlador interno, Comité ejecutor, Gerente General, Gerente central de

Operaciones. En la estructura organizativa es liderada por el Gerente General y el directorio

siendo los ejes del desarrollo de la Empresa Minera Shahuindo S.A.C.

Figura 4. Organigrama de la Empresa

II.2. Misión, visión y Política

II.2.1. Misión

Desarrollar un negocio sostenible que brinde servicios eficientes e innovadores de

minería y movimiento de tierras masivos a nuestros clientes, cumpliendo con los más altos

estándares en seguridad, ambiente y relaciones comunitarias.

II.2.2. Visión

Ser reconocida como la empresa más confiable en Latinoamérica que provee

servicios mineros y movimiento de tierras masivo.

II.2.3. Política

En cuanto a su política identifica que el área de Gestión Humana carece de normas,

procedimientos y políticas que respalden la gestión, que promuevan la objetividad y que

sirvan como guía para los diferentes procesos relacionados con la gestión de personas. A su

vez, el contexto del país respecto a la creación de la Superintendencia Nacional de

Fiscalización (Sunafil), exige a las áreas de Gestión Humana un adecuado manejo de las

leyes laborales que garanticen el cumplimiento de la normativa vigente, siendo este último

órgano el encargado de verificar la correcta aplicación de la legislación a través de las

inspecciones de trabajo (Sunafil s.f.). Además, tiene los siguientes lineamientos como política

de su Sistema Integrado de Gestión de Calidad, Control y Seguridad. Prestar servicios

seguros, confiables, personalizados y de alta calidad.

II.3. Tipo de recurso que explota la empresa Minera Shahuindo

La empresa minera explota los depósitos de óxido, para la obtención de oro y plata. El

método de explotación es a tajo abierto, y el concepto de recuperación de metales es la

lixiviación de oro y plata utilizando una solución de cianuro, para luego ser recuperados con

carbón activado en una serie de columnas de lecho fluidizado. Se cuenta con 37,8 millones de
toneladas de reservas estimadas El monto estimado de la inversión que involucra el Proyecto

en base al estudio de factibilidad fue de US$ 132,7 millones de dólares americanos.

II.3.1. Cantidad de Reservas

Las reservas estimadas ascienden a 37,8 millones de toneladas.

II.3.2. Geología

La empresa minera Shihuindo se ubica en la franja septentrional de la Cordillera

Occidental de los Andes, en el Noreste del Perú. Presenta una morfología variada, resultado

del intenso plegamiento, fallamiento, y eventos de intrusión magmática que han afectado al

substrato Cretácico durante su evolución geológica, seguido de fuertes procesos de erosión-

sedimentación, hasta configurar el paisaje actual. La estratigrafía regional está conformada de

la más antigua a la más reciente, por secuencias de lutitas negras, laminares, deleznables, con

intercalaciones de areniscas grises asignadas a la Formación Chicama del Jurásico superior;

le siguen cuarcitas, areniscas, limolitas y lutitas, correspondientes a las formaciones Chimú,

Santa, Carhuaz, Farrat, e Inca, de edad Cretácico Inferior; y sobre yaciendo se presentan

secuencias de calizas y calizas bituminosas de las formaciones Chulec-Pariatambo del

Cretácico Medio a superior. Localmente, el Proyecto se ubica en el flanco oriental del Alto de

Algamarca o Anticlinal Algamarca, que viene a ser la divisoria de aguas entre el río Chirín y

la red de drenaje que disecta el área de estudio La estratigrafía en la zona del Proyecto está

representada por secuencias sedimentarias del Cretácico inferior, replegadas y falladas, y

cubiertas en parte por depósitos del Cuaternario reciente.

II.3.3. Geomorfología

A nivel regional se tienen dos geoformas principales:

 Una zona montañosa fuertemente disectada donde predominan los procesos

erosivos o degradacionales del paisaje.

  llanuras aluviales, donde predominan los procesos de deposición y

acumulación o zona agradacional.

En el área del Proyecto y su entorno, se ha identificado diversas unidades

geomorfológicas, en el ámbito del curso medio del Valle del Río Condebamba, unidad

morfológica regional, extenso valle de flancos simétricos, fondo amplio, de curso N-S, que

discurre al Este del área del Proyecto. Las geoformas han sido agrupadas en las unidades de

carácter regional:

 Geoformas por Erosión que comprenden: Cumbre Rocosa Aislada, Colinas y

Lomadas, Ladera de Pendiente Baja a Media, Ladera de Pendiente Media a

Fuerte, Ladera de Fuerte Pendiente y Quebradas.

 Geoformas de Acumulación que es la geoforma agradacional del área de

estudio y se caracteriza por tener un relieve llano y de pendiente baja,

conformando extensas Terrazas Aluviales donde se desarrolla intensa

actividad agrícola; y Llanuras de Inundación que abarca el cauce que ocupa el

río en sus periodos de crecida.

II.3.4. Mineralogía

La alteración supergénica y la oxidación se producen a profundidades variables que

van desde los 15 m hasta los 200 m bajo la superficie. En las facies de óxidos producto de la

meteorización, el oro y la plata están asociados con la jarosita y la hematita.

En las facies de sulfuros el oro es generalmente de grano muy fino. La pirita de grano

fino forma asociación cercana con la mineralización de oro y se presentan como

diseminaciones y vetillas y cuerpos semi-masivos.

También se han reportado tetrahedrita, calcopirita, esfalerita, blenda, galena,

arsenopirita, estibina, y covelina.

 La plata se encuentra generalmente en sulfosales.

La alteración hidrotermal produce un enriquecimiento en hierro, potasio, arsénico,

bario, bismuto, cobre, mercurio y plomo, y el agotamiento de calcio y zinc.

Cabe indicar, asimismo, que en Shahuindo se registra también pirofilita, alunita, y

diáspora.

II.4. Tecnología de procesamiento de minerales auríferos.

II.4.1. Lixiviación por Cianuración

II.4.1.1. Teoría de la cianuración

La cianuración es el proceso electroquímico de disolución del oro, plata y algunos

otros componentes que se pueden encontrar en un mineral aurífero, mediante el uso de una

solución alcalina de cianuro, que forma aniones complejos de oro, estables en condiciones

acuosas.

Este proceso implica una serie de reacciones que ocurren en la superficie del sólido.

Figura 5. Reacciones de oxidación-reducción en el proceso de cianuración.

El mecanismo de disolución de oro en la solución de cianuro es el siguiente:

 Absorción de oxígeno en la solución.

  Transporte de cianuro disuelto y oxígeno a la interface sólido líquido.

 Transporte de los reactantes al interior del sólido por poros o canales.

 Adsorción del cianuro y oxígeno en la superficie del sólido.

 Reacción electroquímica en la superficie.

 Desorción del complejo soluble oro-cianuro y otros productos de la reacción.

II.4.2. Proceso de adsorción

II.4.2.1. Mecanismo del proceso de adsorción con Carbon Activado

La adsorción por un sólido es la captación de moléculas de la fase líquida o gaseosa

por la superficie del sólido. El término incluye tanto las superficies geométricas externas

como la superficie interna de los capilares, las grietas y los intersticios.

A pesar de que el carbón activado se utiliza comercialmente para adsorber oro desde

soluciones cianuradas, el mecanismo básico del proceso de adsorción todavía no ha sido

satisfactoriamente explicado. A través de los años varios mecanismos han sido propuestos

para interpretar la carga de oro y plata desde soluciones sobre el carbón activado.

II.4.2.2. Aspectos termodinámicos de la adsorción

Varios trabajos relacionados con el mecanismo de adsorción del cianuro de oro sobre

el carbón fueron escritos en los años 1970 y 1980 (McDougal et al 1980; Adams y Fleming

1989; Davidson 1974; Davison et al 1977; Dixon et al 1978; Davison et al 1979; Cho et al

1979; Tsuchida et al 1984) de los cuales algunas de las más importantes características

termodinámicas del sistema se resumen a continuación:

 La capacidad de carga del carbón activado se incrementa con el incremento de

cationes en solución en el siguiente orden:

  Pero decrece con el incremento en la concentración de aniones en solución en

el siguiente orden:

Una sal tal como CaCl2 por consiguiente refuerza la carga, mientras que el KCN la

inhibe.

 Un complejo neutral como el Hg (CN )2 se adsorbe fuertemente sobre el carbón

activado como lo hace los complejos aniónicos Au(CN )2 y Ag(CN )2 .

 La adsorción del cobre desde soluciones cianuradas sobre el carbón activado

se incrementa a medida que el valor del pH y la concentración del cianuro

libre son más bajos. Ej. La carga se incrementa como el grado de coordinación

y la carga en el complejo aniónico decrece en el siguiente orden:

 La adsorción de aurocianuro sobre el carbón activado es un proceso reversible

en el cual el equilibrio entre la concentración de oro en solución y la

concentración de oro en el carbón es el mismo si se llega desde lo más alto o

lo más bajo.

 La capacidad de carga en oro del carbón activado decrece con el incremento

de la temperatura.

 Para quitarle al carbón el oro, no es necesario que un anión sea un agente

acomplejante para el oro. Ejemplo: Carbón que ha sido completamente

cargado con oro desde soluciones cianurada puede ser stripeado con hidróxido

de sodio caliente y aparece en la solución como ión aurocianuro.

  A pesar de que el oro forma un gran número de complejos con varios

compuestos ejemplo thiourea (oro I), thiocyanate (oro I), cianuro (oro I),

cloruro (oro III), y thiosulfato (oro I) entre otros.

La capacidad del carbón activado de adsorber varios complejos de oro sigue la

siguiente secuencia:

II.4.2.3. Métodos de adsorción con carbón activado

La adsorción del oro y plata sobre el carbón activado puede realizarse en las

variaciones:

a) Carbón en columna (CIC)

El licor lixiviado es generado en la mayoría de las operaciones de heap

leaching de minerales con baja ley de oro y están prácticamente libres de

sólidos suspendidos. En tales operaciones la solución PLS (licor lixiviado

clarificado) es contactada con columnas empaquetadas con carbón activado en

contracorriente.

Un buen contacto líquido/sólido es realizado por la fluidización de las

partículas de carbón en las columnas o agitándolos suavemente en tanques. En

una operación típica de adsorción, las soluciones provenientes de la pila se

hacen pasar a través de 4 ó 5 columnas en serie, cada una de estas conteniendo

la misma cantidad de carbón.

La primera columna que se contacta con la solución es retirada periódicamente

del circuito una vez que el carbón se ha cargado, colocándose posteriormente

en el último lugar con carbón fresco mientras que las restantes avanzan un
 lugar en la serie; este sistema de operación en contracorriente permite un

mejor aprovechamiento de la capacidad adsorbente del carbón.

b) Carbón en pulpa (CIP)

El proceso de carbón en pulpa (CIP) consiste esencialmente en adsorber los

iones complejos de oro Au(CN )2 directamente desde la pulpa cianurada con

carbón activado.

La disolución del oro por cianuración después de ser molido el mineral, se

realiza en una serie de tanques en los cuales la pulpa es agitada en presencia

de aire.

Una cierta cantidad de solución diluida de cianuro de sodio es adicionada

al primer tanque, tal que nos permite mantener un adecuado porcentaje de

cianuro libre que favorece la cinética de disolución del oro, mientras la

alcalinidad protectora mantiene un pH en el rango de 10,5 y 11,0.

El carbón es mantenido en suspensión en la pulpa, gracias a la agitación

mecánica y suministro de aire. La pulpa avanza de un tanque hacia el siguiente

por gravedad o un air lift, de tal modo que el carbón activado sea retenido por

un tamiz.

El avance del carbón se realiza en contracorriente respecto a la pulpa y su

cosecha se realiza en forma que satisface la producción diaria requerida.

Después que el carbón alcanza una carga satisfactoria, es lavado en cernidores

y luego conducido al circuito de desorción de carbón. Aplicaciones CIP:

 Cuando se trata de un mineral rico.

 Cuando se trata un mineral de lenta disolución del oro.

 Cuando no hay minerales carbonaceos en el mineral.

 Cuando tiene un alto contenido de cianicidas.

II.5. Principales actividades que se desarrolló por cada etapa de Empresa Minera

Shahuindo S.A.C.

II.5.1. Etapa de construcción

La etapa de construcción comprendió las siguientes actividades:

Tabla 1. Actividades del Proyecto – Etapa de Construcción

Fuente: Información proporcionada por KCA

 II.5.2. Etapa de operación

La etapa de operación comprende las siguientes actividades:

Tabla 2. Actividades del Proyecto – Etapa de Operación

Fuente: Información proporcionada por KCA.

II.5.1. Etapa de cierre

La etapa de cierre comprende el desmantelamiento y demolición de algunas de las

infraestructuras (edificios, planta de proceso, campamento, entre otros) y los trabajos de

aseguramiento de estabilidad física, geoquímica e hidrológica de los componentes que

permanecerán en el sitio (tajo, depósitos de material estéril y pad de lixiviación).

El post cierre consiste principalmente en el mantenimiento y monitoreo de los

componentes cerrados. No se prevé el cierre temporal de las instalaciones. Sin embargo, si

por algún motivo éste fuera necesario, se procederá a implementar las medidas de cierre y

mantenimiento necesarias para proteger la salud, seguridad pública y el medio ambiente

durante el período de paralización.

II.6. Informe Técnico Sustentatorio (ITS) de la empresa minera Shahuindo.

II.6.1. Aspectos normativos para la presentación y evaluación del

ITS

De acuerdo de marco Ley N° 29968, Ley de Creación del Senace, modificada por el

Decreto Legislativo N° 1394, y el Decreto Supremo N° 006-2015-MINAM que aprobó el

Cronograma de Transferencia de Funciones de las Autoridades Sectoriales al Senace, el

Ministerio del Ambiente emitió la Resolución Ministerial N° 328-2015-MINAM que aprobó

la culminación del proceso de transferencia de funciones en materia de minería,

hidrocarburos y electricidad del Ministerio de Energía y Minas al Senace; y, determinó que

desde el 28 de diciembre de 2015, el Senace asumió, entre otras funciones, la de revisar y

aprobar los Estudios de Impacto Ambiental detallados (en adelante, EIA-d), las respectivas

actualizaciones, modificaciones, Informes Técnicos Sustentatorios (en adelante, ITS),

solicitudes de clasificación y aprobación de Términos de Referencia, Acompañamiento en la

elaboración de Línea Base, Plan de Participación Ciudadana y demás actos o procedimientos

vinculados a las acciones antes señaladas; aplicando la normativa sectorial respectiva en tanto

se aprueben por éste las disposiciones específicas que en materia sectorial de su competencia

sean necesarias para el ejercicio de las funciones transferidas.

El artículo 4 del Decreto Supremo N° 054-2013-PCM establece que en los casos en

los que sea necesario modificar componentes auxiliares o hacer ampliaciones en proyectos de

inversión con certificación ambiental aprobada que tienen impacto ambiental no significativo

o se pretendan hacer mejoras tecnológicas en las operaciones, no se requerirá un

procedimiento de modificación del instrumento de gestión ambiental (IGA); en tales casos, el

Titular del proyecto está obligado a hacer un informe técnico sustentando estar en dichos

supuestos ante la autoridad ambiental competente antes de su implementación, para la

emisión de su conformidad en el plazo máximo de quince (15) días hábiles.

Evaluación ambiental temprana en el área de influencia de la Unidad Minera

Shahuindo de Shahuindo S.A.C

II.6.2. Marco Legal

El Titular presentó el marco legal aplicable al Sexto ITS Shahuindo, conformado por

una relación de normas jurídicas, entre las cuales destacan:

 Decreto Supremo N° 054-2013-PCM, que aprueba disposiciones especiales

para la ejecución de procedimientos administrativos.

 Decreto Supremo N° 040-2014-EM, que aprueba el Reglamento de Protección

y Gestión Ambiental para las Actividades de Explotación, Beneficio, Labor

General, Transporte y Almacenamiento Minero.

 Resolución Ministerial N° 120-2014-MEM/DM, que aprueba nuevos criterios

técnicos que regulan la modificación de componentes mineros o ampliaciones

y mejoras tecnológicas en las unidades mineras de proyectos de exploración y

explotación con impactos ambientales no significativos, que cuenten con

certificación ambiental; así como, la estructura mínima del Informe Técnico

que deberá presentar el titular minero.

 Decreto Supremo N° 005-2016-MINAM, que aprueba el Reglamento del

Título II de la Ley N° 30327 - Ley de Promoción de las Inversiones para el

Crecimiento Económico y el Desarrollo Sostenible, y otras medidas para

 optimizar y fortalecer el Sistema Nacional de Evaluación del Impacto

Ambiental.

 Texto Único Ordenado de la Ley N° 27444 - Ley del Procedimiento

Administrativo General.

II.6.3. Antecedentes de gestión ambiental de la empresa Minera

Shahuindo S.A.C.

En el siguiente cuadro se presentan los instrumentos de gestión ambiental aprobados

con los que cuenta el Titular para la Unidad Minera Shahuindo (explotación).

Tabla 3. Principales instrumentos de gestión ambiental aprobados

Fuente: ITS Shahuindo

II.7. Evaluación ambiental temprana en el área de influencia de la empresa Minera

Shahuindo.

En cuanto a la evaluación ambiental temprana realizada por la Subdirección Técnica

Científica del OEFA, con participación ciudadana, en el marco del Planefa 2018, para evaluar

la calidad ambiental en el área de influencia de la unidad minera Shahuindo.

Ubicada en el distrito de Cachachi, provincia Cajabamba, departamento de

Cajamarca; entre los 2200 a 3500 m s.n.m., en la cordillera occidental de los Andes.

Hidrográficamente, la unidad minera Shahuindo se ubica en la subcuenca del río

Condebamba, afluente por la margen derecha del río Crisnejas. El área de estudio fue

dividida en siete zonas, en cada una de las cuales se analizaron sus componentes agua,

sedimentos, comunidades hidrobiológicas y aire.

Los resultados obtenidos fueron comparados con los estándares de calidad ambiental

(ECA) vigentes y el sedimento fue comparado referencialmente con la guía canadiense

(CEQG-SQG). Durante la evaluación ambiental de la microcuenca Shahuindo se identificó

un drenaje de una bocamina abandonada, la cual no se encuentra en el Inventario Inicial de

Pasivos Ambientales Mineros, presenta pH ácido y elevadas concentraciones de Al, As, Fe,

Mn, Ni, Zn, Co y Cd. Producto del análisis de los resultados se llegó a las siguientes

conclusiones: en la Microcuenca Shahuindo, la quebrada Chupaya presenta una disminución

del pH a ligeramente ácido y el incremento en las concentraciones de Al, As, Fe y Mn hasta

superar los ECA para agua, debido al drenaje referido anteriormente. En la quebrada

Choloque se evidenciaron concentraciones de Al, As, Cd, Fe, Mn y Pb que superaron el ECA

para agua, debido al manantial FNat3 «Los Encuentros» que descarga en dicha quebrada.

La quebrada Shahuindo presenta pH ligeramente ácidos y concentraciones de Al, Fe y

Mn que incumplieron los ECA para agua, debido a los aportes de la quebrada Choloque.
Asimismo, los sedimentos en esta zona presentaron As y Hg que superan los PL de la CEQG

y una calidad ecológica pésima debido a lluvias que generan escorrentías o deslizamientos de

tierra sin cobertura vegetal alterada por las actividades mineras artesanales de la zona de

Chupaya. En la Microcuenca Crisbamba, las quebradas Araqueda y La Colpa muestran en los

sedimentos valores de As y Cu que superan referencialmente el valor ISQG de la CEQG y As

y Hg que superan el valor PEL de la CEQG aguas arriba, respectivamente. Asimismo, el

análisis del agua evidencia que el pH y Mn incumplieron los ECA para agua. En la

Subcuenca Condebamba. El tramo del río Condebamba analizado presenta Al, Fe y Mn

superaron la ECA para agua y el sedimento presenta concentraciones de As que supera el

PEL de CEQG. En la Microcuenca Cañarís, la quebrada Tranca El Agua evidencia Mn que

superó los ECA para agua y la quebrada Caipuro presenta pH ácidos y concentraciones de Al,

As, Cd, Co, Cu, Fe, Mn, Pb y Zn, que superaron los ECA para agua. Asimismo, los

sedimentos muestran As, Cd, Co y Zn que superaron referencialmente el valor PEL de la

CEQG. Durante la evaluación ambiental se observaron actividades de pequeña minería en la

parte alta de esta zona. Por su parte, el río Cañarís, aguas arriba, presenta concentraciones de

As, Cd, Cu y Fe que supera los ECA para agua. Aguas abajo, contiene efluentes As y Cu que

superan referencialmente el valor PEL de la CEQG, debido a aportes de la quebrada Caipuro

(QCai1) y del efluente (EF-Alg1) ubicado en la bocamina «Nivel 5», que presentó pH ácido y

concentraciones de SST, As, Cd, Cu, Zn y Fe disuelto, que superaron los LMP de efluentes

líquidos de actividades minero - metalúrgicas (2010).

En la Microcuenca El Pacae, la quebrada El Pacae, que se forma por la confluencia de

las quebradas Los Merinos y Sauce, evidencia un pH ácido y concentraciones de Mn que

incumplieron los ECA para agua debido a la influencia de la quebrada Los Merinos, la

quebrada Higuerón presentó concentraciones de Al, Fe, Mn y Pb que superaron los ECA para
agua y la quebrada Contrahierba muestra que el pH ácido incumplió los ECA para agua. En

todas estas quebradas el As en el sedimento superó el valor PEL de la CEQG.

En la Microcuenca Chiraque, la quebrada Moyán presenta que el Mn superó los ECA

para agua y que el As en el sedimento del punto ubicado aguas arriba superó el valor PEL de

la CEQG. Sin embargo, el punto ubicado aguas abajo no superó dicho valor de la norma. Por

su parte, los tres manantiales ubicados en la parte alta de la quebrada Moyán presentan pH

variables.

De estos, solo el pH del manantial FNat11 incumplió referencialmente los ECA para

agua. En la Microcuenca Shingomate, el tramo analizado de la quebrada Shingomate

evidencia que concentraciones de Cd y Mn que superaron los ECA para agua y al pasar sus

aguas por el cerro Cushpibo (donde se emplazaron el grupo de mineros informales llamados

«La Chilca»), en los puntos QShi1b y QShi1c, los valores de pH disminuyeron y aumentaron

las concentraciones de SO4, Al, As, Cd, Co, Cu, Fe, Mn, Pb y Zn hasta incumplir el ECA

para agua.

El sedimento en esta zona presenta concentraciones de As, Cd y Pb que superaron

referencialmente el valor PEL de la CEQG, luego del paso de la quebrada Shingomate por la

zona del cerro Cushpibo, las concentraciones de As, Cd, Cu, Pb y Zn se incrementaron en los

puntos SED-QShi1 by SED-QShi1 c hasta superar referencialmente el valor PEL de la

CEQG. En la evaluación de la calidad del aire se identificaron concentraciones de material

particulado PM10 que cumplen con los ECA para aire en 3 de los puntos de monitoreo. Sin

embargo, el punto CA-SJos1 (caserío San José) excedió este estándar, lo cual sería atribuible

a las caminos y vías de acceso del caserío.

 II.7.1. Área de estudio de calidad de agua superficial, agua

subterránea, manantiales, sedimentos y comunidades hidrobiológicas

Para fines prácticos, el área de estudio fue dividido en siete zonas, de acuerdo con la

ubicación de cada punto de muestreo. A continuación, se describen las siete zonas:

a) Zona I, que corresponde a la microcuenca de la quebrada Shahuindo

• En la microcuenca de la quebrada Shahuindo, en la zona circundante, se ubican

puntos de muestreo en las quebradas Choloque, Chupaya, La Vieja, Shahuindo y

manantiales (caseríos San José y Shahuindo de Araqueda).

b) Zona II, que corresponde~ la microcuenca del río Crisbamba

• En la microcuenca del río Crisbamba, en la zona circundante, conformada por

puntos de muestreo ubicados en las quebrada Araqueda y La Colpa.

c) Zona III, que corresponde a la subcuenca del río Condebamba

• En la subcuenca del río Condebamba, en la zona circundante, conformada por

puntos de muestreo ubicados en la quebrada Lanla y los ríos Chimín,

Condebamba y Urupuyo.

d) Zona IV, que corresponde a la microcuenca del río Cañarís

• En el centro poblado Alagamarca, en la zona circundante, conformado' por

puntos de muestreo ubicados en el río Cañarís y en las quebradas Caipuro y

Tranca El Agua.

e) Zona V, que corresponde a ia microcuenca de la quebrada El Pacae

• En la microcuenca de la quebrada El Pacae, en la zona circundante, conformada

por puntos de muestreo ubicados en las quebradas Los Merinos, Sauce, Ratón

Macho, El Pacae, Higuerón y Contrahierba, así como en los manantiales ubicados

en sus alrededores.

f) Zona VI, que corresponde a la microcuenca de la quebrada Chiraque

 • En la microcuenca de la quebrada Chiraque, en la zona circundante, conformada

por puntos de muestreo ubicados en la quebrada Moyán y los manantiales Laguna

Tapada, el Carrizo y Hierba Santa, en el Caserío de Moyán Bajo.

g) Zona VII, que corresponde a la microcuenca de la quebrada Shingomate

• En la microcuenca de la quebrada Shingomate, en la zona circundante,

conformada por puntos de muestreo ubicados en las quebradas Shingomate, La

Chilca, El Grajo, Cabrejos, La Fila y Pauquilla y manantiales ubicados en los

caseríos de La Fila y Liclipampa Alto.

III. Conclusiones

La mineralización en Shahuindo está ligada principalmente al control estructural

(sistema NWSE y NE-SW) y estratigráfico. Al presentarse la mineralización en zonas de

rocas pelíticas, se decidió procesar el mineral mediante una planta de Chancado y

Aglomerado; y de esta forma obtener una recuperación de oro óptima. El oro se encuentra

como solución sólida en los óxidos de hierro y óxidos de hierro-titanio. Asimismo, como

diseminado en rutilo y óxidos de hierro.

El material óptimo para el proceso de chancado y aglomerado se clasifica por

controles geometalúrgicos. Las zonas de fallas presentan un mayor contenido de finos según

pruebas de tamizado, información importante al momento de la generación de nuestro

modelo de % de finos.
 De conformidad con el Reglamento de Protección y Gestión Ambiental para las

Actividades de Explotación, Beneficio, Labor General, Transporte y Almacenamiento Minero

aprobado por el Decreto Supremo N° 040-2014-EM y la Resolución Ministerial N° 120-

2014-MEM/DM, Shahuindo S.A.C presentó el ITS Shahuindo debe realizar el levantamiento

de observaciones en cuanto al impacto presentado.

La recuperación de oro según el proceso ROM y C&A, es de 72% y 80% en 60 y 50

días de regado de CN- a 150 ppm.

Deberán realizar modificaciones planteadas a través del Informe Técnico

Sustentatorio implica la generación de impactos ambientales negativos no significativos, las

mismas que cuentan con las medidas de manejo ambiental para su prevención, control y

mitigación aprobados en sus instrumentos de gestión ambiental previos.

Shahuindo S.A.C. deberá incluir los aspectos aprobados en el ITS Shahuindo, en la

próxima actualización y/o modificación del Plan de Cierre de Minas a presentar ante el

Ministerio de Energía y Minas, de conformidad con las disposiciones establecidas en el

artículo 133° del Reglamento de Protección y Gestión Ambiental para las Actividades de

Explotación, Beneficio, Labor General, Transporte y Almacenamiento Minero aprobado por

el Decreto Supremo N° 040- 2014-EM; y, las normas que regulan el Cierre de Mina.
 IV. Bibliografía

Derechos colectivos sobre la tierra: un activo esencial para la sostenibilidad de las

comunidades pastoriles y el medioambiente en el altiplano andino Gerardo Damonte, Manuel

Glave y Sandra Rodríguez Análisis & Propuestas, 37

OEFA, 2020. Evaluación ambiental temprana en el área de influencia de la Unidad

Minera Shahuindo de Shahuindo S.A.C. obtenido en: https://repositorio.oefa.gob.pe

Alvarez, C., Chariarse, N., Gutiérrez, P., Silva, F. 2018. Informe para la optimización

del proceso de C&A, Mina Shahuindo p. 3-8.

Inclusión económica y tributación territorial: el caso de las exoneraciones altoandinas

Javier Escobal y Carmen Armas Análisis & Propuestas.

Planificar la informalidad: herramientas para el desarrollo de mercados de

“urbanizaciones informales planificadas” Álvaro Espinoza y Ricardo Fort Análisis &

Propuestas.

Alva, R., Huisa, F. 2012. Geología del Yacimiento Shahuindo. Informe Interno –

Sulliden Mining , p. 1-16.

 Fredy Eduardo Amoros González, 2019. Diseño de sistema de riego por aspersión en

el pad de lixiviación nº 20 de la CIA aurífera minera santa rosa.

Delfilippi, C., Muerhoff, C. Williams, T. 2016 Technical Report on the Shahuindo

Mine – Tahoe Resources p. 5-28.

Informe N° 00385-2022-Senace-Pe/Dear, 2022 obtenido en el siguiente link,

https://cdn.www.gob.pe/uploads/document/file.
