López Puga José Rafael – Sistemas de Alcantarillado – 17/08/022 – T2 Investigación

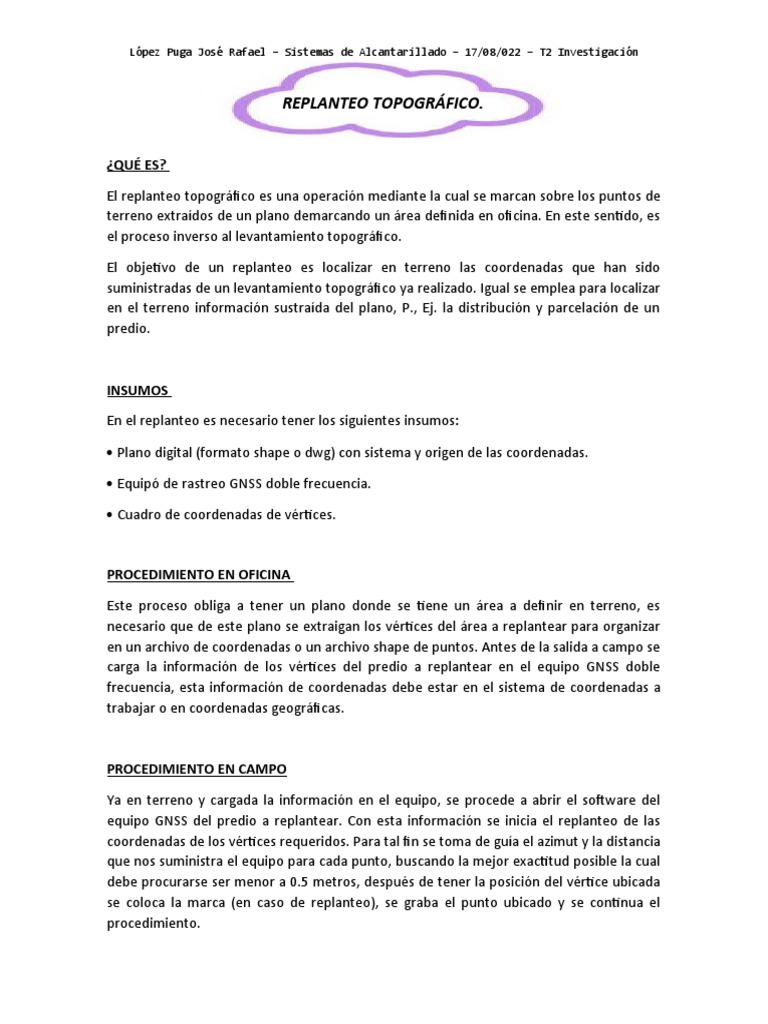

REPLANTEO TOPOGRÁFICO.
¿QUÉ ES?
El replanteo topográfico es una operación mediante la cual se marcan sobre los puntos de
terreno extraídos de un plano demarcando un área definida en oficina. En este sentido, es
el proceso inverso al levantamiento topográfico.
El objetivo de un replanteo es localizar en terreno las coordenadas que han sido
suministradas de un levantamiento topográfico ya realizado. Igual se emplea para localizar
en el terreno información sustraída del plano, P., Ej. la distribución y parcelación de un
predio.
INSUMOS
En el replanteo es necesario tener los siguientes insumos:
Plano digital (formato shape o dwg) con sistema y origen de las coordenadas.
Equipó de rastreo GNSS doble frecuencia.
Cuadro de coordenadas de vértices.
PROCEDIMIENTO EN OFICINA
Este proceso obliga a tener un plano donde se tiene un área a definir en terreno, es
necesario que de este plano se extraigan los vértices del área a replantear para organizar
en un archivo de coordenadas o un archivo shape de puntos. Antes de la salida a campo se
carga la información de los vértices del predio a replantear en el equipo GNSS doble
frecuencia, esta información de coordenadas debe estar en el sistema de coordenadas a
trabajar o en coordenadas geográficas.
PROCEDIMIENTO EN CAMPO
Ya en terreno y cargada la información en el equipo, se procede a abrir el software del
equipo GNSS del predio a replantear. Con esta información se inicia el replanteo de las
coordenadas de los vértices requeridos. Para tal fin se toma de guía el azimut y la distancia
que nos suministra el equipo para cada punto, buscando la mejor exactitud posible la cual
debe procurarse ser menor a 0.5 metros, después de tener la posición del vértice ubicada
se coloca la marca (en caso de replanteo), se graba el punto ubicado y se continua el
procedimiento.
López Puga José Rafael – Sistemas de Alcantarillado – 17/08/022 – T2 Investigación
1. Equipo GNSS datos precargados – Go to point.
2. Localizar el punto con la mayor exactitud posicional – Marcar.
3. Grabar punto – un (1) minuto.
4. Continuar con replanteo.
RESULTADOS
El resultado final del replanteo permite hacer control de calidad y/o corroborar los
levantamientos topográficos hechos, y así determinar si el proceso se encuentra dentro de
las tolerancias de ubicación permitidas - precisión Submétrica, o bien el resultado final es
la ubicación y materialización física y permanente en terreno de la información requerida
y que ha sido extraída del plano digital, Ejemplo. la distribución y parcelación de un
predio.
NIVELACIÓN TOPOGRÁFICA.
La nivelación topográfica, es un método altimétrico, que tiene como objetivo obtener la
cota de uno o varios puntos, a través de observaciones topográficas como ángulos,
desniveles, distancias y un conjunto de mediciones y cálculos para dotar a un punto de
cota, con relación a un plano de referencia determinado. Se podría definir entonces, como
un proceso de mediciones y cálculos de elevaciones, considerando éstas como la distancia
vertical medida desde una superficie de referencia hasta un punto determinado sobre una
superficie. Esta distancia vertical se mide a lo largo de una línea que sigue la dirección de
la gravedad o de la plomada.
Cuando el plano de referencia coincide con el nivel del mar, las distancias verticales
medidas se denominan alturas.
NIVELACIÓN TRIGONOMÉTRICA
López Puga José Rafael – Sistemas de Alcantarillado – 17/08/022 – T2 Investigación
Este tipo de nivelación se ejecuta con un taquímetro o una estación total (Leica Nova TS60
– Leica Viva TS16 – Leica Smartstation) Gracias al uso de este instrumento, se obtiene un
valor que se denomina “T” y que señalará la diferencia de nivel entre el punto al que se
hace puntería y el centro óptico del instrumento. Para calcular el desnivel entre dos
puntos, utiliza ángulos verticales por lo que es preciso conocer la altura donde se ha
instalado la estación, así como también la altura del prisma (GPR112 – 360° GRZ122 –
GPH1P)
Este método, permite calcular el nivel existente entre puntos parcialmente distanciados
mediante mediciones de ángulos cenitales, distancias horizontales o inclinadas, altura
instrumental y altura de jalón (GLS112 – GLS111) o prisma (GPR113– 360° GRZ4 – GPR1)
Su uso es válido para puntos estereoscópicos, levantamientos topográficos y densificación
de las poligonales terciarias.
NIVELACIÓN TAQUIMÉTRICA
Se basa en la medición óptica de distancias para la ubicación altimétrica de puntos sobre
la superficie terrestre.
NIVELACIÓN GEOMÉTRICA
Es un método de obtención de desniveles entre dos puntos, que utiliza visuales
horizontales y para su ejecución, utiliza un nivel óptico (Leica NAK2 – Leica NA730 Plus) o
electrónico digital (Leica Sprinter 50 – Leica Sprinter 250M) y una mira vertical o estadal
(Nedo EXQ – Nedo QualiLine) Asimismo, se usa un anteojo telescópico con una
ampliación adecuada para leer estadales graduados situados sobre puntos fijos.
La medición del desnivel entre dos puntos se realiza a partir de la visual horizontal lanzada
desde el nivel óptico hacia los estadales colocados entre estos puntos.
Se puede clasificar en dos tipos:
NIVELACIÓN GEOMÉTRICA SIMPLE
Cuando la longitud del tramo a nivelar es lo suficientemente corta para determinarla con
una única observación.
NIVELACIÓN GEOMÉTRICA COMPUESTA
Cuando las mediciones se llevan a cabo con una serie de observaciones, es decir, será
necesario situar el nivel varias veces entre los puntos cuyo desnivel se quiere calcular. El
uso de este método es válido para poligonales geodésicas, poligonales secundarias,
enlaces con puntos IGM y todo trabajo que requiera de precisión en el traslado de la cota.
López Puga José Rafael – Sistemas de Alcantarillado – 17/08/022 – T2 Investigación
NIVELACIÓN POR GNSS
Este método, consiste en la utilización de receptores (Leica GR30 GNSS – Leica GR50 –
Leica Viva GS25) que captan señales satelitales, las cuales transmiten rangos de señales y
permiten determinar la altitud de un punto respecto a un elipsoide de referencia.
Este método es válido para puntos estereoscópicos, levantamientos topográficos en RTK y
la densificación de las poligonales terciarias.
NIVELACIÓN BAROMÉTRICA
El barómetro es un instrumento que mide la presión del aire y puede usarse en la
nivelación barométrica para determinar alturas relativas de puntos situados sobre la
superficie terrestre.
Para llevar a cabo este tipo de nivelación, se pueden utilizar diferentes técnicas para
determinar las diferencias de elevación. Un método común, es dejar el barómetro sobre
un banco de nivel, llevando el instrumento móvil a los puntos, cuyas elevaciones se
requieren conocer y en casos en los que se requiera determinar niveles en terrenos
abruptos, que no sea necesario tener precisión.
https://cientecinstrumentos.cl/tipos-de-nivelacion-topografica/
https://www.certicalia.com/replanteo-topografico/que-es-el-replanteo-topografico
