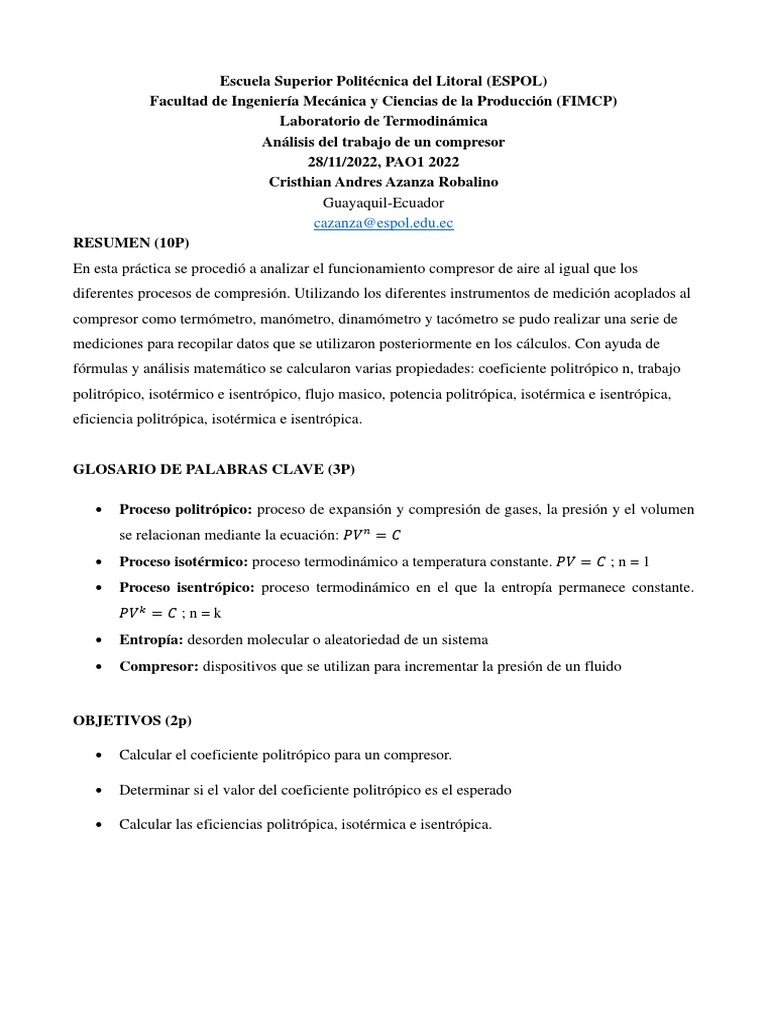

Escuela Superior Politécnica del Litoral (ESPOL)

Facultad de Ingeniería Mecánica y Ciencias de la Producción (FIMCP)

Laboratorio de Termodinámica
Análisis del trabajo de un compresor
28/11/2022, PAO1 2022
Cristhian Andres Azanza Robalino
Guayaquil-Ecuador
cazanza@espol.edu.ec
RESUMEN (10P)
En esta práctica se procedió a analizar el funcionamiento compresor de aire al igual que los
diferentes procesos de compresión. Utilizando los diferentes instrumentos de medición acoplados al
compresor como termómetro, manómetro, dinamómetro y tacómetro se pudo realizar una serie de
mediciones para recopilar datos que se utilizaron posteriormente en los cálculos. Con ayuda de
fórmulas y análisis matemático se calcularon varias propiedades: coeficiente politrópico n, trabajo
politrópico, isotérmico e isentrópico, flujo masico, potencia politrópica, isotérmica e isentrópica,
eficiencia politrópica, isotérmica e isentrópica.

GLOSARIO DE PALABRAS CLAVE (3P)

• Proceso politrópico: proceso de expansión y compresión de gases, la presión y el volumen

se relacionan mediante la ecuación: 𝑃𝑉 𝑛 = 𝐶
• Proceso isotérmico: proceso termodinámico a temperatura constante. 𝑃𝑉 = 𝐶 ; n = 1
• Proceso isentrópico: proceso termodinámico en el que la entropía permanece constante.
𝑃𝑉 𝑘 = 𝐶 ; n = k
• Entropía: desorden molecular o aleatoriedad de un sistema
• Compresor: dispositivos que se utilizan para incrementar la presión de un fluido

OBJETIVOS (2p)

• Calcular el coeficiente politrópico para un compresor.

• Determinar si el valor del coeficiente politrópico es el esperado

• Calcular las eficiencias politrópica, isotérmica e isentrópica.

EQUIPOS, INSTRUMENTACIÓN Y PROCEDIMIENTO (5P)

Instrumento Unidad
Manómetro MmH2O
Manómetro bar
Termómetro ºC
Flexómetro cm
Dinamómetro N
Tacómetro RPM

Tabla 1. Instrumentos utilizados en la práctica

RESULTADOS (10p)

I) Tablas de datos

Nombre Medición
Revoluciones 500 RPM
Presión 1 (entrada) 14 mmH2O
Presión 2 2 bar
Presión 3 (salida) 246 mmH2O
∆𝑃 68 mmH20
Temperatura 1 30ºC
Temperatura 2 115ºC
Temperatura 3 30ºC
Temperatura ambiente 27ºC
Diámetro 18cm
Fuerza 17N

Tabla 2. Datos recopilados en las mediciones

Tablas de resultados y gráficas

Nombre Resultado
Coeficiente politrópico n 1.27
Trabajo politrópico 107.47 kJ/kg
Trabajo isotérmico 95.42 kJ/kg
Trabajo isentrópico 112.07 kJ/kg
Flujo másico 0.024 kg/s
Potencia politrópica 2.58 kw
Potencia isotérmica 2.29 kw
Potencia isentrópica 2.69 kw
Potencia mecánica 8.011 kw
Eficiencia politrópica 0.32
Eficiencia isotérmica 0.29
Eficiencia isentrópica 0.34

Tabla 3. Resultados obtenidos en los cálculos

ANÁLISIS DE RESULTADOS (50P)

Presion vs Volumen específico

35000
Proceso politrópico
30000 Proceso isotérmico
𝑃 = 𝑃1 𝑉 𝑘 Proceso isentrópico
25000 n=1.27
k=1.4
20000

𝑃 = 𝑃1 𝑉 𝑛
15000

10000 𝑃 = 𝑃1 𝑉

5000

0
0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1

Ilustración 1. Gráfica Presión vs Volumen específico

De acuerdo con la gráfica, el proceso politrópico se acerca más al proceso isentrópico, esto también
se evidencia en el valor de n=1.27, acercándose mas al valor de k=1.4, lo que indica que existió una
variación de la entalpía del fluido pequeña en comparación con la variación de temperatura.
Entre el modelo de compresión isotérmica y politrópica, el ideal para un compresor reciprocante
sería el isentrópico. El compresor reciprocante funciona por el desplazamiento lineal de un pistón,
comprimiendo y expandiendo el aire.

Ilustración 2. Etapas básicas de un compresor reciprocante

El proceso de compresión es cíclico. En el punto 1 el pistón se extiende a su máxima capacidad.
Inicialmente se considera una compresión isentrópica, por consiguiente se utiliza la ecuación
𝑃𝑉 𝑘 = 𝐶 para simular el proceso ideal de compresión/expansión. Entre las eficiencias calculadas
durante la práctica, la mayor fue la isentrópica con 0.34 lo que indica que es el proceso más
eficiente para el compresor.
Las eficiencias calculadas son importantes para entender el funcionamiento del dispositivo, debido
a que evalúa el desempeño energético del compresor. Se relaciona con el trabajo suministrado y el
flujo masico calculados, se ven afectadas dependiendo el tipo del proceso, las presiones, las
temperaturas.
La compresión en dos etapas y el Inter-enfriamiento se realiza con el fin de disminuir la
temperatura. En la compresión en etapas, es posible refrigerar el aire por medio de un sistema de
refrigerador entre cada etapa, utilizando un agente enfriador exterior que puede ser aire o agua, cuya
acción principal es la de dispersar el calor producido durante la compresión. Si se aumenta el
número de etapas, la compresión se acercará a la isoterma del aire inicial, que es la transformación
de compresión que requiere menos trabajo. Fernandez P. (2011)
El valor del coeficiente politrópico n fue de 1.27, este valor se encuentra en el rango esperado ya
que en los procesos isotérmicos el valor de n es 1 y los procesos isentrópicos n=k, en este caso
k=1.4, en los procesos politrópicos el valor de n se encuentra en el intervalo 1<n<k. Cengel Y.
(2009)
 Ilustración 3. Diagramas PvsV de los procesos de compresión

CONCLUSIONES (15P)
• Se logro calcular el coeficiente politrópico, mediante el análisis de formulas y los datos
recopilados en las mediciones.
• El valor del coeficiente se encuentra en el rango esperado: 1 < n < 1.4, lo que indica que si
se trata de un proceso politrópico que se inclina mas hacia un proceso isentrópico.
• Las eficiencias calculadas determinan el desempeño energético del compresor de aire,
siendo la eficiencia isentrópica la mayor, indicando que este proceso es el mas eficiente para
el compresor.

RECOMENDACIONES (5P)

• Realizar las mediciones varias veces para evitar cometer errores.

• Verificar el correcto funcionamiento del equipo, que no ingrese aire en los barómetros.

• Realizar los cálculos teniendo en cuenta las unidades correctas.

• Pasar las presiones medidas a presiones absolutas, al igual que la fuerza.

REFERENCIAS BIBLIOGRÁFICAS

Cengel Y. (2009) Termodinámica. Sexta edición.

Robert L. (2006) Mecánica de fluidos. Sexta edición

Barrientos J. (2007) estaciones de compresión descompresión de gas natural. Capítulo 15

Compresores

https://www.carec.com.pe/biblioteca/biblio/6/45/18.%20Cap15.%20Compresores.pdf

Gonzales J. (2019) La exergía en función de la eficiencia politrópica de un compresor centrífugo

multietapa

Fernandez P. (2011) Compresores http://www.ing.una.py/pdf_material_apoyo/compresores-y-

ventiladores.pdf
ANEXO (Aquí debe incluir una fotografía de su entregable)

Ilustración 4. Cálculos realizados durante la clase

Ilustración 5. Datos calculados durante la clase

Ilustración 6. Formulas mostradas en clase

Ilustración 7. Ficha técnica del compresor de aire

Ilustración 8. Norma eléctrica

CÁLCULOS

𝑃𝑟𝑒𝑠𝑖𝑜𝑛 𝑎𝑏𝑠𝑜𝑙𝑢𝑡𝑎 = 𝑃𝑟𝑒𝑠𝑖𝑜𝑛 𝑚𝑒𝑑𝑖𝑑𝑎 + 𝑃𝑟𝑒𝑠𝑖𝑜𝑛 𝑎𝑡𝑚𝑜𝑠𝑓𝑒𝑟𝑖𝑎

Presión atmosférica = 10332 mmH2O = 1 bar

Presión 2 = 2 bar = 20664 mmH20

𝑃1𝑎𝑏𝑠 = 14 + 10332 = 10346 𝑚𝑚𝐻20

𝑃2𝑎𝑏𝑠 = 20664 + 10332 = 30996 𝑚𝑚𝐻20

𝑃3𝑎𝑏𝑠 = 246 + 10332 = 10578 𝑚𝑚𝐻20

𝑃1𝑎𝑏𝑠 = 10346 𝑚𝑚𝐻20 = 1 𝑏𝑎𝑟

𝑃2𝑎𝑏𝑠 = 30996 𝑚𝑚𝐻20 = 3 𝑏𝑎𝑟

𝑃3𝑎𝑏𝑠 = 10400 𝑚𝑚𝐻20 = 1.02 𝑏𝑎𝑟

∆𝑃 = 68 𝑚𝑚𝐻20 = 6.58 ∗ 10−3 𝑏𝑎𝑟

𝐹 𝑎𝑏𝑠 = 𝐹 𝑚𝑒𝑑𝑖𝑑𝑎 ∗ 50

𝐹 𝑎𝑏𝑠 = 17 ∗ 50 = 850 𝑁

Coeficiente politrópico n

𝑃2 30996
log(𝑃1) log(10346 )
𝑛= = = 1.27
𝑃2 𝑇2 30996 388
log(𝑃1) − log(𝑇1) log(10346 ) − log(303)

Trabajo politrópico

R = cp -cv = 0.287 kj/kg k

𝑛−1 1.27−1
𝑛𝑅𝑇1 𝑃2 𝑛 1.27 ∗ 0.287 ∗ 303 30996 1.27 𝑘𝐽
𝑊𝑝 = [( ) − 1] = [( ) − 1] = 107.47
𝑛 − 1 𝑃1 1.27 − 1 10346 𝑘𝑔

Trabajo isotérmico

𝑃2 30996
𝑊𝑡 = 𝑅𝑇 ln ( ) = 0.287 ∗ 303 ∗ ln ( ) = 95.42 𝑘𝐽/𝑘𝑔
𝑃1 10346
Trabajo isentrópico

n = k = cp / cv = 1.4

𝑘−1 1.4−1
𝑘𝑅𝑇1 𝑃2 𝑘 1.4 ∗ 0.287 ∗ 303 30996 1.4 𝑘𝐽
𝑊𝑖 = [( ) − 1] = [( ) − 1] = 112.07
𝑘 − 1 𝑃1 1.4 − 1 10346 𝑘𝑔

Flujo masico

Presiones en bares

̇ 1
∆𝑃 ∗ 𝑃3 𝑇𝑜 2 760
𝑚̇ = 6.5744 ∗ 10−3 ( )
𝑇3 288 𝑃𝑜

̇ 1
6.54 ∗ 10−3 ∗ 1.02 303 2 760 𝑘𝑔
𝑚̇ = 6.5744 ∗ 10−3 ( ) = 0.024
303 288 1 𝑠

Potencia politrópica

𝑤̇𝑝 = 𝑤𝑝 ∗ 𝑚̇ = 107.47 ∗ 0.024 = 2.58 𝑘𝑤

Potencia isotérmica

𝑤̇𝑡 = 𝑤𝑡 ∗ 𝑚̇ = 95.42 ∗ 0.024 = 2.29 𝑘𝑤

Potencia isentrópica

𝑤̇𝑖 = 𝑤𝑖 ∗ 𝑚̇ = 112.07 ∗ 0.024 = 2.69 𝑘𝑤

Potencia mecánica

2𝜋
𝑤̇𝑚𝑒𝑐 = 𝐹 ∗ 𝐿 ∗ 𝑤 = 850 ∗ 0.18 ∗ 500 ∗ = 8.011 𝑘𝑤
60

Eficiencia politrópica

𝑤̇𝑝 2.58 𝑘𝑤
𝜂𝑝 = = = 0.32
𝑤̇𝑚𝑒𝑐 8.011 𝑘𝑤

Eficiencia isotérmica

𝑤̇𝑝 2.29 𝑘𝑤
𝜂𝑝 = = = 0.29
𝑤̇𝑚𝑒𝑐 8.011 𝑘𝑤

Eficiencia isentrópica

𝑤̇𝑝 2.69 𝑘𝑤
𝜂𝑝 = = = 0.34
𝑤̇𝑚𝑒𝑐 8.011 𝑘𝑤
