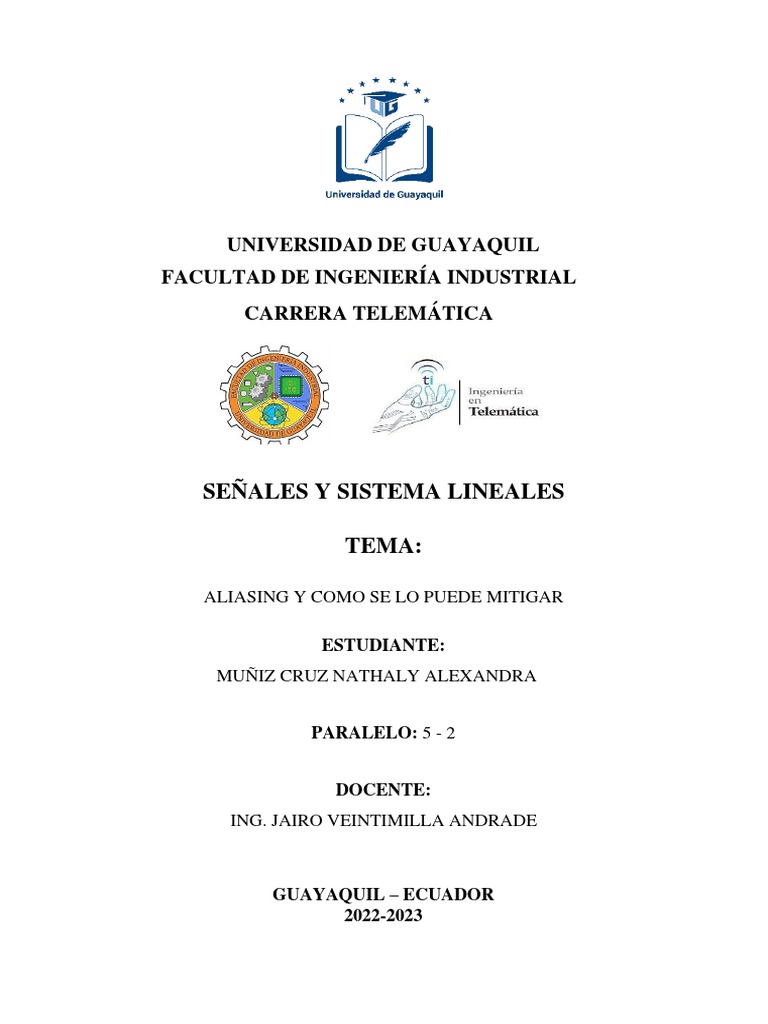

UNIVERSIDAD DE GUAYAQUIL

FACULTAD DE INGENIERÍA INDUSTRIAL

CARRERA TELEMÁTICA

SEÑALES Y SISTEMA LINEALES

TEMA:

ALIASING Y COMO SE LO PUEDE MITIGAR

ESTUDIANTE:
MUÑIZ CRUZ NATHALY ALEXANDRA

PARALELO: 5 - 2

DOCENTE:
ING. JAIRO VEINTIMILLA ANDRADE

GUAYAQUIL – ECUADOR
2022-2023
¿Qué es el Aliasing?

El término Aliasing evolucionó de la ingeniería de radio debido a la acción de los

receptores superheterodinos. Cuando el receptor cambia múltiples señales a frecuencias más

bajas, de RF (Radio Frecuencia) a IF (Frecuencia Intermedia) por heterodino, una señal no

deseada, desde una frecuencia de RF igualmente alejada de la frecuencia del oscilador local

(LO) como la señal deseada, pero en el lado equivocado de LO, puede terminar en la misma

frecuencia IF que la deseada.

El aliasing se produce cuando el sistema recibe datos a una tasa de muestreo

insuficiente. Si la señal contiene frecuencias por encima de la frecuencia de Nyquist, se

mezclan a la frecuencia de muestreo en el muestreador del transductor y se asignan a

frecuencias por debajo de la frecuencia de Nyquist, lo que hace que las diferentes señales se

mezclen y se vuelvan indistinguibles entre sí (es decir, duplicadas) durante el muestreo.

Teorema de Nyquist-Shannon

La tasa de muestreo debe ser igual o superior al doble de la frecuencia más alta o de la

señal. SR = Fmáx * 2

Una señal nunca puede estar perfectamente limitada en banda. Incluso si se

pudiera hacer una reconstrucción ideal, la señal reconstruida no sería exactamente la señal

original. El error que corresponde al fallo de la limitación de banda se denomina aliasing

 En la siguiente figura se muestra una onda sinusoidal de 800 kHz muestreada a 1

MS/s. La línea punteada indica la señal de alias registrada en esa velocidad de muestreo. La

frecuencia de 800 kHz usa un alias de vuelta en el paso-banda, apareciendo falsamente como

una onda sinusoidal de 200 kHz.

Aliasing se produce cuando una velocidad de muestreo es demasiado baja y reproduce una representación incorrecta de forma de onda.

¿Cómo podemos mitigar?

Para ello necesitaremos de un filtro de Anti-aliasing esta nos permite limpiar la señal

antes de hacer una conversión analógica-digital.

La finalidad de este filtro es eliminar cualquier presencia de las frecuencias superiores

a frecuencia de muestreo/2. Debido al teorema de muestreo de Nyquist-Shannon utilizamos la

mitad de la frecuencia de muestreo.

Lo satisfactorio del Anti-aliasing es que no destruye los datos y por tanto siempre se

podrán recuperar la señal analógica original.

Ejemplo:

La señal azul está limitada en banda y correctamente muestreada. Las imágenes no se superponen.
