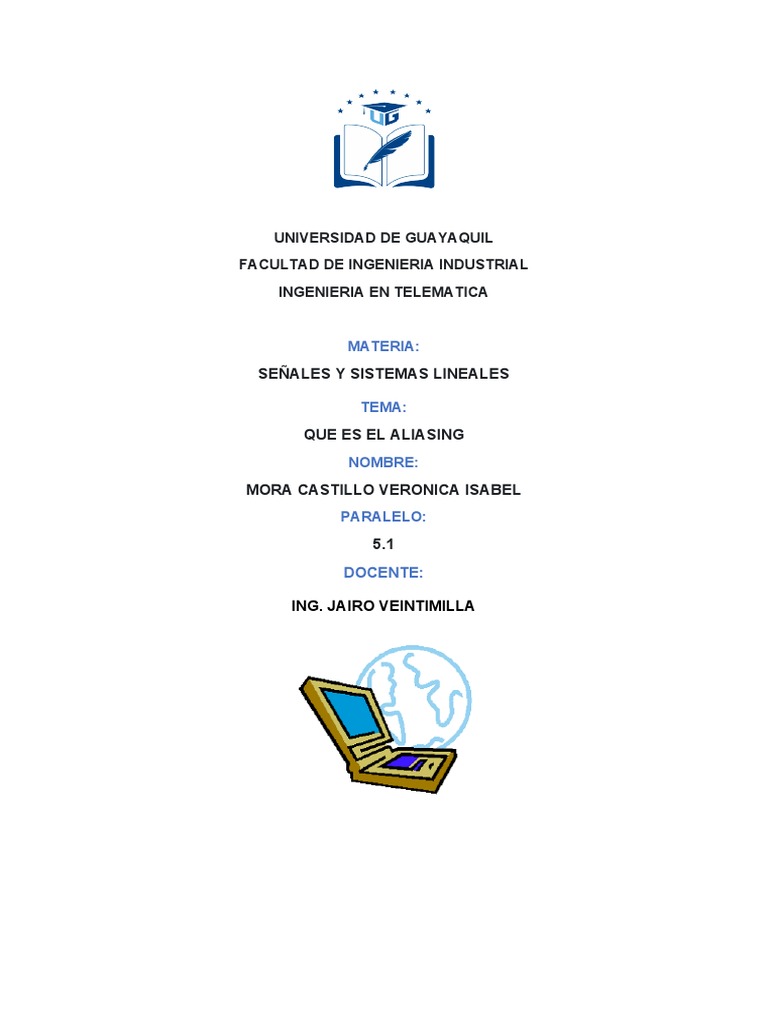

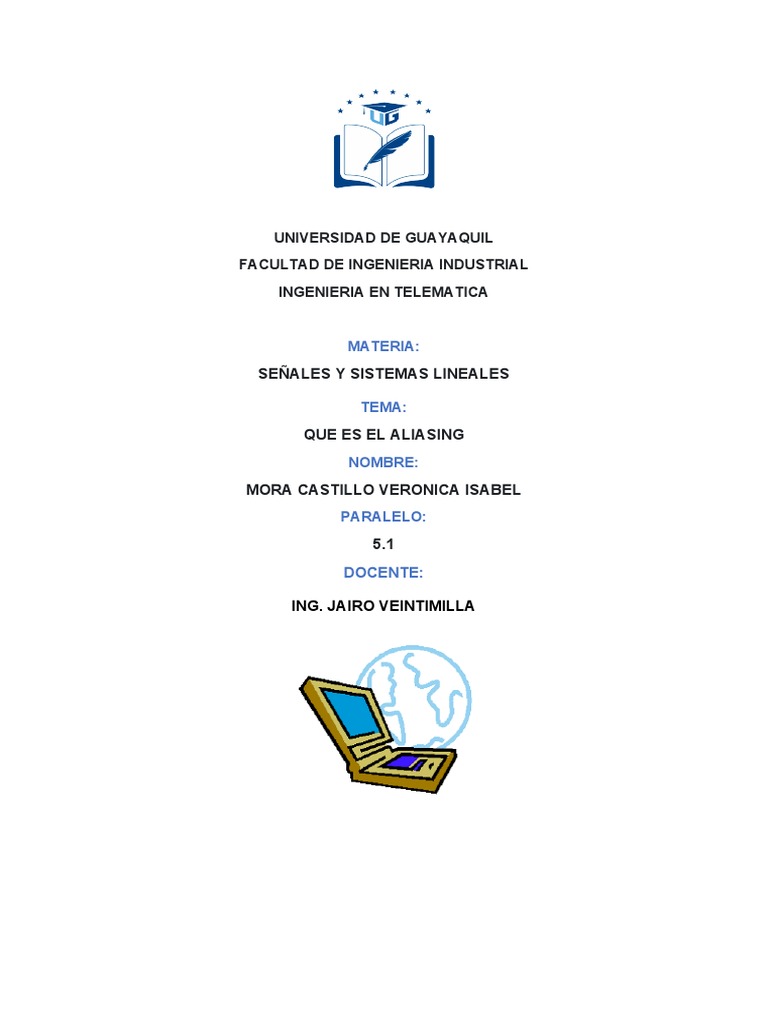

UNIVERSIDAD DE GUAYAQUIL

FACULTAD DE INGENIERIA INDUSTRIAL

INGENIERIA EN TELEMATICA

MATERIA:
SEÑALES Y SISTEMAS LINEALES

TEMA:
QUE ES EL ALIASING
NOMBRE:
MORA CASTILLO VERONICA ISABEL
PARALELO:
5.1
DOCENTE:

ING. JAIRO VEINTIMILLA

 Aliasing
El aliasing, o solapamiento, es el efecto que causa que señales continuas
distintas se tornen indistinguibles cuando se muestrean digitalmente.
Cuando esto sucede, la señal original no puede ser reconstruida de forma
unívoca a partir de la señal digital.
Una imagen limitada en banda y muestreada por debajo de su frecuencia
de Nyquist en las direcciones "x" e "y", resulta en una superposición de las
replicaciones periódicas del espectro G (fx, fy). Este fenómeno de
superposición periódica sucesiva es lo que se conoce como aliasing o
Efecto Nyquist.
El aliasing es un motivo de preocupación mayor en lo que concierne a
la conversión analógica-digital de señales de audio y vídeo: el muestreo
incorrecto de señales analógicas puede provocar que señales de
alta frecuencia presenten dicho aliasing con respecto a señales de
baja frecuencia. El aliasing es también una preocupación en el área de
la computación gráfica e infografía, donde puede dar origen a patrones de
muaré (en las imágenes con muchos detalles finos) y también a bordes
dentados.
En el procesado de la señal de audio o video, este problema lo encuentras
en la conversión de analógico/digital.



Un ejemplo de como se está muestreando mal una señal, es la foto de
arriba.
 La señal original es la línea roja.
 Los cuadradillos azules son las muestras que se han recogido.
 La línea azul es la señal que se obtendría.


Ejemplo:
Si tengo una señal de 10.000Hz, la frecuencia de muestreo es de 20.000Hz.
Así me aseguro de tener la misma señal digitalmente y también poder
recuperar la analógica. Da igual que utilicemos una frecuencia de
muestreo de 40.000 Hz o 50.000 Hz, la calidad será la misma que con
20.000 Hz.


Pasa lo mismo con una fotografía y las señales de video.

El aliasing se produce cuando la frecuencia de muestreo es menor a la
frecuencia de Nyquist, obteniendo una señal totalmente diferente a la
original. Afecta más a las frecuencias altas, que se pierden antes, por lo
tanto, los tonos agudos se verán más afectados por el aliasing.




La señal número 1 es una señal muestreada correctamente. Y la segunda,
es como no se tiene que muestrear.


Cómo Podemos Evitar El Aliasing

La solución para evitar el "aliasing" es limitar la banda de las señales de

entrada, limitando todos los componentes de la señal de entrada por
debajo de la mitad de la frecuencia de muestreo del convertidor analógico
a digital (ADC). La limitación de la banda se logra mediante el uso de filtros
analógicos de paso bajo que se llaman filtros antialiasing. Estos filtros
deben limitar la banda sin añadir distorsión de la señal, ruido o variaciones
de amplitud con la frecuencia. Los diseños de filtros antialiasing de paso
bajo deben proporcionar un roll off rápido con suficiente atenuación de la
banda de parada para reducir las amplitudes de la señal bruscamente por
encima de la frecuencia de Nyquist.

En este artículo se analizan los criterios de diseño de los filtros antialiasing

de paso bajo y por qué y cómo se ajustan cuidadosamente a las
especificaciones de la CAD. A continuación, mostrará cómo se pueden
implementar con elementos de filtro de capacitor activo o conmutado
utilizando dispositivos de muestra de Analog Devices.
 Bibliografía

https://www.digikey.com/es/articles/the-basics-of-anti-aliasing-low-pass-filters#:~:text=La
%20soluci%C3%B3n%20para%20evitar%20el,anal%C3%B3gico%20a%20digital%20(ADC).

Antonio Artés Rodríguez, Fernando Pérez González, Jesus Cid Sueiro Telecomunicaciones

digitales - books.google.com.ec › books

Jesús Mauricio, Ramírez Viáfara, Harold Armando, Romo Romero, María Manuela, Silva
Zambrano · 2020 Sistemas de telecomunicación books.google.com.ec › books
