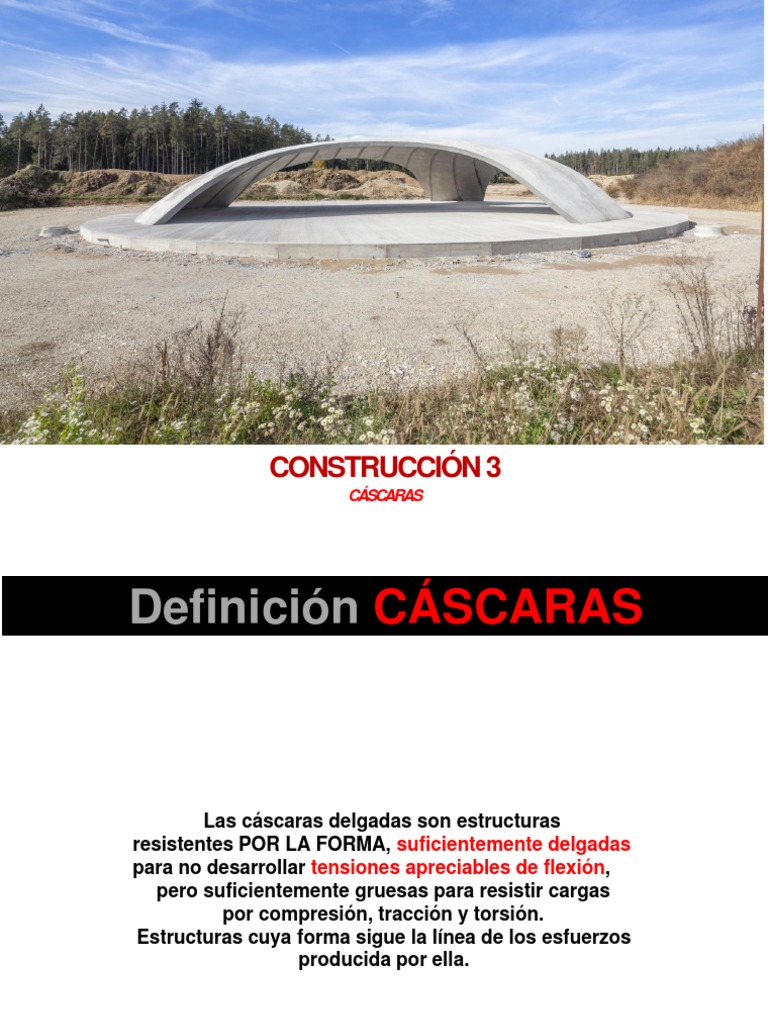

CONSTRUCCIÓN 3

CÁSCARAS
Definición CÁSCARAS

Las cáscaras delgadas son estructuras

resistentes POR LA FORMA, suficientemente delgadas
para no desarrollar tensiones apreciables de flexión,
pero suficientemente gruesas para resistir cargas
por compresión, tracción y torsión.
Estructuras cuya forma sigue la línea de los esfuerzos
producida por ella.
Definición CÁSCARAS
Definición CÁSCARAS
Definición CÁSCARAS

TECHOS ALIGERADOS Y ENCOFRADOS

ARRIOLA + FIGUERES
Definición CÁSCARAS
TIPOS CÁSCARAS
 CLASIFICACIÓN CÁSCARAS
Clásticas

Sinclásticas

Anticlásticas
Superficies ANTICLASTICAS DE DOBLE CURVATURA
generadas por curvas desplazadas sobre curvas LOSAS CÁSCARAS
Superficies DE DOBLE
CURVATURA es DE
DOBLE URA STEMA DE
CUPUL CASCARAS

ANTINCLASTICAS

Curvaturas
SINCLASTICAS

ANTICLASTICAS

Superficies DE DOBLE
Curvaturas
CURVATURA generadas
por rectas SINCLASTICAS
 CÁSCARAS CLÁSTICAS
Se pueden generar cañones largos o
cotos, en estos últimos las tensiones
son menores, se pueden comportar
como pequeñas vigas o losas o arcos
sucesivos; los cañones largos sí
generan tensión en su borde.
 CÁSCARAS CLÁSTICAS

Generan empuje, también mínimos,

se pueden rigidizar y estabilizar ya
sea con elementos externos en los
bordes largos o en los tímpanos,
con vigas, muros, tensores.
 CÁSCARAS SINCLÁSTICAS
CÁSCARONES SINCLÁSTICOS
TRACCIÓN, COMPRESIÓN Y CORTE

Fuerzas actuantes en forma de

ARCO = COMPRESIÓN
Desde los 38º por peso propio
Desde los 45º ante cargas

Fuerzas actuantes en forma de

ANILLOS = TRACCIÓN

Cascarón apoyado sobre tambor,

las líneas de esfuerzos de
tracción y compresión son
uniformes, es decir son anillos
unas y arcos las otras.

Apoyado sobre columnas, las

líneas se condicionan a estos
apoyos, ambas líneas de
esfuerzos los buscan.
 CÁSCARAS SINCLÁSTICAS
Generan empujes, pero menores que en
ABC, y en cáscaras altas este empuje lo
absorben los anillos a compresión, en los
cascarones más bajos se debe plantear
un anillo de borde a tracción, que pueden
ser muros perimetrales o vigas sobre
apoyos puntuales.

El encuentro entre los arcos y anillos genera el corte, el cual es mínimo; la otra
causa es una deformación de a superficie causada por fuerzas externas laterales o
concentradas, las cuales pretenderán “sacar un bocado de la cáscara”

TECHOS ALIGERADOS Y ENCOFRADOS

ARRIOLA + FIGUERES
CÁSCARAS ANTICLÁSTICAS
Se generan al deslizar una línea
recta a lo largo de una curva y el
otro extremo de la línea, sobre
una recta o un plano; o una línea
recta sobre dos curvas; o
moviendo una parábola convexa
sobre una cóncava; una línea
recta sobre dos líneas rectas
oblicuas entre ellas.

No son desarrollables.

Son más rígidos y estables que

los sinclásticos y los clásticos, y
su construcción también es más
compleja.
 CÁSCARAS ANTICLÁSTICAS
La Tracción sigue la línea
cóncava (suspensión, cables)

La Compresión sigue la línea

convexa (acción de arco)

TECHOS ALIGERADOS Y ENCOFRADOS

ARRIOLA + FIGUERES
FORMAS DE DOBLE CURVATURA DE
GENERATRICES RECTAS
PREDIMENSIÓN CÁSCARAS
PREDIMENSIÓN CÁSCARAS
PREDIMENSIÓN CÁSCARAS

TECHOS ALIGERADOS Y ENCOFRADOS

ARRIOLA + FIGUERES
PREDIMENSIÓN CÁSCARAS
PREDIMENSIÓN CÁSCARAS
PREDIMENSIÓN CÁSCARAS

Manuel Sánchez Arcas y Eduardo Torroja, mercado de Algeciras,

Imagen tomada
de Jürgen Joedicke, Dokumente der modernen Architektur. Schalenbau,
Konstruktionen und
Gestaltung, Karl Krämer, Stuttgart
DETALLES CÁSCARAS
DETALLES CÁSCARAS
DETALLES CÁSCARAS
DETALLES CÁSCARAS
DETALLES CÁSCARAS
DETALLES CÁSCARAS
DETALLES CÁSCARAS
DETALLES CÁSCARAS
DETALLES CÁSCARAS
DETALLES CÁSCARAS
DETALLES CÁSCARAS
DETALLES CÁSCARAS
DETALLES CÁSCARAS
DETALLES CÁSCARAS
 PLEGADURAS
Prismáticas

Basta pelgar o doblar una lámina para que

esta aumente drásticamente su capacidad
de carga, aumenta su resistencia y su
rigidez.

Trabajan por tracción, compresión y corte,

se presenta flexión, solo en los planos
entre los pliegues, pero al ser estos planos
muy pequeños, la flexión es mínima.

Piramidales
Son eficientes en cubiertas, donde las
cargas se reparten uniformemente.
 PLEGADURAS
Comportamiento Estructural.

Rigidizar bordes: 1. Rigidizadores o atiesadores de borde (Largos)

Tensores (Cortos)
Muros (Cortos)
Vigas de apoyo en los largos, sirve para rigidizar.
PLEGADURAS
Como darle
mayor rigidez
a la losa

En toda
plegadura las
aristas son
como vigas,
siempre que el
diedro formado
por las láminas
no sea
demasiado
obtuso, cuando Recomendable
más abierto sea ángulo interno
este, tanto entre 45° y 60°
menores serán
las fuerzas que
puedan
transmitirse a
los planos
Placas
medios de las Plegadas
láminas.
Acción de viga
PLEGADURAS
 PLEGADURAS
Las prismáticas las hay Cortas y Largas

Laboratorios UNAL sede Manizales. www.virtual.unal.edu.co

 PLEGADURAS
Las Piramidales se pueden
plantear como arqueadas
(curvas leves), aporticadas
o poliédricas, pero se
conforman siempre por
formas piramidales, lo que
las hace más
rígidas y estables que las
prismáticas.
Se presentan triangulo y puntos altos y bajos, y los
pliegues también son de diferentes magnitudes y
sentidos espaciales.
 PLEGADURAS

Sala conferencias UNESCO. www.unesco.org

CÁSCARAS AR346 - TECHOS ALIGERADOS Y ENCOFRADOS
 Le Corbusier - 1958

CÁSCARAS AR346 - TECHOS ALIGERADOS Y ENCOFRADOS

Proyecto cáscara delgada de Félix Candela en
México: Pabellón de Rayos Cósmicos UNAM

Félix Candela (1910-1997)

Primer paraboloide invertido

CÁSCARAS AR346 - TECHOS ALIGERADOS Y ENCOFRADOS

 Iglesia en Lomas de
Cuernavaca

Arq. Felix Candela

CÁSCARAS AR346 - TECHOS ALIGERADOS Y ENCOFRADOS

 Arq. Felix Candela

CÁSCARAS AR346 - TECHOS ALIGERADOS Y ENCOFRADOS

Iglesia de la Milagrosa México. Fábrica Bacardí 1960 México
1953 Félix Candela Félix Candela

CÁSCARAS AR346 - TECHOS ALIGERADOS Y ENCOFRADOS

 Arq. Felix Candela

CÁSCARAS AR346 - TECHOS ALIGERADOS Y ENCOFRADOS

 Arq. S. CALATRAVA
Construcción: Candela
CÁSCARAS AR346 - TECHOS ALIGERADOS Y ENCOFRADOS
 Arq. Fariborz Sahba
Nueva Dehli - INDIA
CÁSCARAS AR346 - TECHOS ALIGERADOS Y ENCOFRADOS
 Arq. Aero Saarinen

CÁSCARAS AR346 - TECHOS ALIGERADOS Y ENCOFRADOS

 Fuente: ULMA encofrados para inyección de
concreto

CÁSCARAS AR346 - TECHOS ALIGERADOS Y ENCOFRADOS

CÁSCARAS AR346 - TECHOS ALIGERADOS Y ENCOFRADOS
