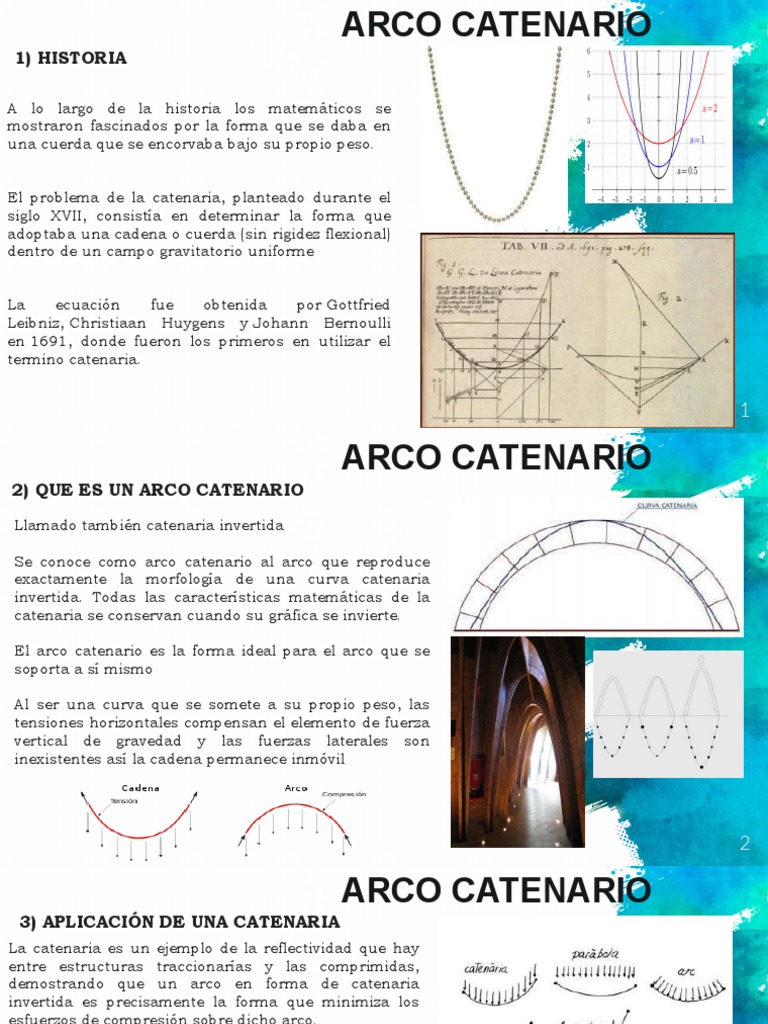

ARCO CATENARIO
1) HISTORIA
A lo largo de la historia los matemáticos se
mostraron fascinados por la forma que se daba en
una cuerda que se encorvaba bajo su propio peso.
El problema de la catenaria, planteado durante el
siglo XVII, consistía en determinar la forma que
adoptaba una cadena o cuerda (sin rigidez flexional)
dentro de un campo gravitatorio uniforme
La ecuación fue obtenida por Gottfried
Leibniz, Christiaan Huygens y Johann Bernoulli
en 1691, donde fueron los primeros en utilizar el
termino catenaria.
1
ARCO CATENARIO
2) QUE ES UN ARCO CATENARIO
Llamado también catenaria invertida
Se conoce como arco catenario al arco que reproduce
exactamente la morfología de una curva catenaria
invertida. Todas las características matemáticas de la
catenaria se conservan cuando su gráfica se invierte.
El arco catenario es la forma ideal para el arco que se
soporta a sí mismo
Al ser una curva que se somete a su propio peso, las
tensiones horizontales compensan el elemento de fuerza
vertical de gravedad y las fuerzas laterales son
inexistentes así la cadena permanece inmóvil
2
ARCO CATENARIO
3) APLICACIÓN DE UNA CATENARIA
La catenaria es un ejemplo de la reflectividad que hay
entre estructuras traccionarías y las comprimidas,
demostrando que un arco en forma de catenaria
invertida es precisamente la forma que minimiza los
esfuerzos de compresión sobre dicho arco.
El arco es un sistema en equilibrio que permite salvar
una luz con un material descontinuo aprovechando su
propio peso.
Estructuralmente funciona como un conjunto de
elementos que trasmiten las cargas ya sean propias o
provenientes de otros elementos.
ARCO FUNICULARES
Los arcos funiculares se obtienen cuando, de un arco
catenario se suspenden diferentes cargas puntuales ,
hasta conseguir la forma deseada
3
ARCO CATENARIO
4) APLICACIONES DEL ARCO EN LA ARQUITECTURA
El uso más tradicional de un arco ha sido, ya desde los
orígenes de la mampostería una forma de salvar un vano
o abertura en el paramento de un edificio y de recintos
abovedados
Su uso también ha sido fundamental en la construcción
de puentes.
CASOS REFERENCIALES
PUENTE DAVINCI
El puente consiste en piezas de madera encastradas entre sí,
de modo que cada tramo transversal queda aprisionado
entre dos tramos longitudinales
Describiendo una forma arqueada, que corresponde a la
curva resultante de la longitud de los elementos
longitudinales y de la fuerza de gravedad
Permitiendo salvar una luz que queda determinada por la
magnitud de sus piezas, que definen la amplitud de la curva.
4
ARCO CATENARIO
TEORÍA ARQUITECTÓNICA ESTRUCTURAL ESPACIAL DE
GAUDÍ
La teoría "arquitectónica estructural espacial" se basa en
estas formas geométricas orgánicas tridimensionalmente
curvas, compuestas íntegramente por líneas rectas.
Gaudí diseña obras que se sostienen a si mismas: “evita
contrafuertes, el edificio pesa menos, gana una gracia
vaporosa y se aguanta sin raros accesorios ortopédicos”
haciendo uso del arco catenario, parabólico, parabloide
hiperbólico y del helicoideal.
GAUDI
UTILIZO LA
Uso de arcos catenarios en algunas de las obras de Gaudí: MAQUETA
Colegio de las Teresianas (1889-90), la casa Batlló (1904- FUNICULAR
06), la casa Milá (1906-10) o la cripta de la colonia Güell
(1908-15).
