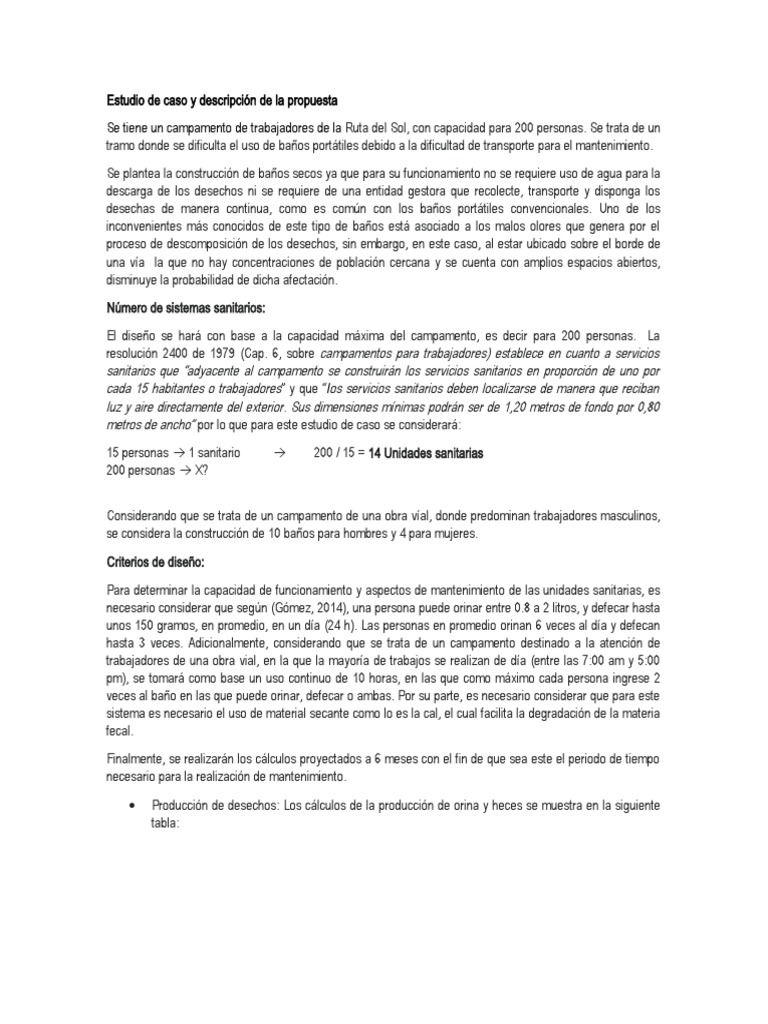

Estudio de caso y descripción de la propuesta

Se tiene un campamento de trabajadores de la Ruta del Sol, con capacidad para 200 personas. Se trata de un
tramo donde se dificulta el uso de baños portátiles debido a la dificultad de transporte para el mantenimiento.
Se plantea la construcción de baños secos ya que para su funcionamiento no se requiere uso de agua para la
descarga de los desechos ni se requiere de una entidad gestora que recolecte, transporte y disponga los
desechas de manera continua, como es común con los baños portátiles convencionales. Uno de los
inconvenientes más conocidos de este tipo de baños está asociado a los malos olores que genera por el
proceso de descomposición de los desechos, sin embargo, en este caso, al estar ubicado sobre el borde de
una vía la que no hay concentraciones de población cercana y se cuenta con amplios espacios abiertos,
disminuye la probabilidad de dicha afectación.
Número de sistemas sanitarios:
El diseño se hará con base a la capacidad máxima del campamento, es decir para 200 personas. La
resolución 2400 de 1979 (Cap. 6, sobre campamentos para trabajadores) establece en cuanto a servicios
sanitarios que “adyacente al campamento se construirán los servicios sanitarios en proporción de uno por
cada 15 habitantes o trabajadores ” y que “los servicios sanitarios deben localizarse de manera que reciban
luz y aire directamente del exterior. Sus dimensiones mínimas podrán ser de 1,20 metros de fondo por 0,80
metros de ancho” por lo que para este estudio de caso se considerará:
15 personas  1 sanitario  200 / 15 = 14 Unidades sanitarias
200 personas  X?

Considerando que se trata de un campamento de una obra víal, donde predominan trabajadores masculinos,
se considera la construcción de 10 baños para hombres y 4 para mujeres.
Criterios de diseño:
Para determinar la capacidad de funcionamiento y aspectos de mantenimiento de las unidades sanitarias, es
necesario considerar que según (Gómez, 2014), una persona puede orinar entre 0.8 a 2 litros, y defecar hasta
unos 150 gramos, en promedio, en un día (24 h). Las personas en promedio orinan 6 veces al día y defecan
hasta 3 veces. Adicionalmente, considerando que se trata de un campamento destinado a la atención de
trabajadores de una obra vial, en la que la mayoría de trabajos se realizan de día (entre las 7:00 am y 5:00
pm), se tomará como base un uso continuo de 10 horas, en las que como máximo cada persona ingrese 2
veces al baño en las que puede orinar, defecar o ambas. Por su parte, es necesario considerar que para este
sistema es necesario el uso de material secante como lo es la cal, el cual facilita la degradación de la materia
fecal.
Finalmente, se realizarán los cálculos proyectados a 6 meses con el fin de que sea este el periodo de tiempo
necesario para la realización de mantenimiento.

 Producción de desechos: Los cálculos de la producción de orina y heces se muestra en la siguiente

tabla:
 Fuente: Autores, 2022
*Considerando un uso continuo de 10 horas/día

De lo anterior es importante resaltar que en cada baño seco se generará aproximadamente 1800 Lts de orina
y 270 Kg de Heces cada 6 meses, si los baños se utilizan durante 8 horas/dia y considerando 400 usos/dia.
Si se considera que a partir de las 5:00 pm hay trabajadores que usan los baños, es importante mencionar
que el flujo de personas no es la misma que en el día, asi que para efectos del presente diseño se
considerará un 50% de la producción calculada para el día. Así, se tendría una producción de 2700 lts de
orina y 405 Kg de heces en 6 meses.

 Volúmenes:
Las excretas tienen una densidad teórica de 1090 Kg/m3, por lo que el volumen ocupado por las heces
producidas en el campamento durante 6 meses es:
405 Kg
V= =0.371m 3  371.55 Lts
1090 Kg/m3
Frente al material secante, en este caso la cal, se requiere un promedio de 0,1 Kg/descarga por cada persona
y como ya se mencionó, se considerarán 2 visitas por cada persona y en promedio cada baño es para 15
personas, por lo que se requerirá:
2 ( 0,1 Kg cal /dia )∗15 personas=3 kg /dia  90 Kg/mes  540 Kg/ 6 meses
Si consideramos que la densidad teórica de la cal es de 3300 Kg/m3, el material secante ocuparía un volumen
de:
540 Kg
V= =0.16 m3  163.6 Lts
3300 Kg/m3
Otro volumen que hay que considerar es el del papel higiénico, ya que este puede ser dispuesto en el
inodoro. Para ello es importante considerar que en promedio una persona usa 0.014 Kg/dia de papel
higienico, es decir que 15 personas usarían 0.21 Kg/dia  6,3 Kg/mes  37.8 kg / 6 meses. Así,
siendo la densidad teorica del papel higienico de 500 kg/m3 se tiene un volumen aproximado de:

37.8 Kg
V= =0,076 m3  76 Lts
500 Kg/m3
Así, en 6 meses el volumen ocupado por excretas, papel higiénico y material secante será de (371,55 lts +
163,6 lts + 76 lts) = 611,15 Lts  0,61 m3 en cada unidad sanitaria
Frente a la orina se generan  2.7 m3 de orina en cada unidad sanitaria
Dimensionamiento:
Los compontes de los baños de secado para el campamento en estudio son los que se describen a
continuación y se muestran en la figura X1

1. Inodoro: Serán similares a los convencionales (de pedestal). Para los baños masculinos de
campamento, los inodoros serán de un compartimiento que conducirá la materia fecal a las cámaras
de secado y contarán con un orinal independiente, por lo cual se separará la orina de la materia
fecal. Por su parte, los inodoros de los baños femeninos tendrán un separador, para que al igual que
en los baños masculinos, se separe la orina de la materia fecal (como se ve en la imagen X2)
 Figura X1: Adaptado Figura X2

2. Cámaras de secado: En cada unidad sanitaria se contará con dos cámaras de secado con el fin de
alternar las cámaras, garantizando el uso continuo (con el uso de una cámara) y la degradación de la
materia fecal (en la otra cámara que no está en uso). En estas cámaras de secado se depositan las
heces hasta transformarse en abono natural.

Para facilitar el mantenimiento de las cámaras (alternar cada 6 meses), se tendrá que lograr que
cada cámara cuente con capacidad de almacenar volúmenes de 0,6 m3, por lo que se plantean las
siguientes dimensiones para las cámaras:

Altura: 1 m
Ancho: 0.80 m
Largo: 0.80 m

V = 1 m * 0.80 m *0.80 m = 0.64

m3

3. Ducto de ventilación: Es un tubo de 3 pulgadas unido a tuberías de 2 pulgadas provenientes de cada

cámara de secado que tiene como función la evacuación de los malos olores generados por el
almacenamiento y la degradación de la materia fecal.
4. Tanque recolector de orina: Se trata de un tanque que almacena la orina proveniente de los
sanitarios (en baños femeninos) o de los orinales (baños masculinos). Si bien, para cada unidad
sanitaria se requiere un tanque que permita almacenar 2700 lts de orina correspondiente a 6 meses,
 no se recomienda almacenar al orina por más de un mes, ya que este desecho no presenta una
cantidad elevada de patógenos y contiene más nutrientes que las heces fecales, por lo que se podría
utilizar un tanque de 450 lts.
5. Otro aspecto de diseño que hay que considerar es la estructura del baño como tal, ya que como se
mencionó, se tendrán dos formas de unidades sanitarias (masculina y femenina), cuyas dimensiones
se muestran a continuación:
Figura 1. Dimensiones de los cuartos de baño seco, vista en planta.

Nota: A la izquierda las dimensiones correspondientes al baño para hombres que cuenta con un orinal y a la derecha las dimensiones
correspondientes al baño para mujeres

Operación y mantenimiento:
Ambos modelos de baño cuentan con separación de desechos en donde la orina es conducida a un tanque
de almacenamiento.
Para la deposición de excretas, es importante tener en cuenta que el papel sanitario puede ser arrojado al
inodoro y posteriormente se debe agregar material secante (cal) para que esta absorba la humedad contenida
en las heces y facilite su degradación, disminuyendo malos olores.
Cada cámara de secado está diseñada de manera que permitan almacenar el volumen de heces, material
secante y papel sanitario de 6 meses; permitiendo que el cambio de cámara se haga cada 6 meses. En el
cambio de cámara se debe re direccionar la tubería proveniente del inodoro hacia la cámara en uso,
permitiendo la limpieza de la otra cámara y adecuación con un fondo de tierra fina, aserrín u otro material que
proteja el fondo de la cámara. Además de resultar cómodo el hecho de hacer mantenimiento cada 6 meses,
resulta favorecedor, puesto que 6 meses constituyen un tiempo suficiente para la degradación de las heces y
al realizar el retiro de las mismas pueden ser dispuestas como material de abono en plantaciones cercanas o
comercializadas.
Al adicionar dos partes de agua por una parte de agua, se obtiene un fertilizante, así que cada mes se puede
adicionar agua a la cantidad de orina almacenada y utilizarla para riego de plantaciones cercanas. Al realizar
el vaciado de estos recipientes se deben lavar, desinfectar e instalar de nuevo.
Para finalizar, es importante aclarar que el diseño propuesto para este campamento considera la construcción
sobre terreno, es decir, que se aprovecharán las diferencias de pendiente para que las cámaras de secado
queden debajo de los sanitarios como se muestra en la figura X3, lo cual facilitará las labores de
mantenimiento y limpieza de las cámaras de secado.

Referencias:
Gómez, J. (2014). Eco-Complementum, Sanitarios secos. [Tesis de pregrado, Universidad de los Andes]

La propuesta consiste en un sistema sanitario seco con separación de orina y cámara de desecación, que
contará con sanitarios en pedestal
