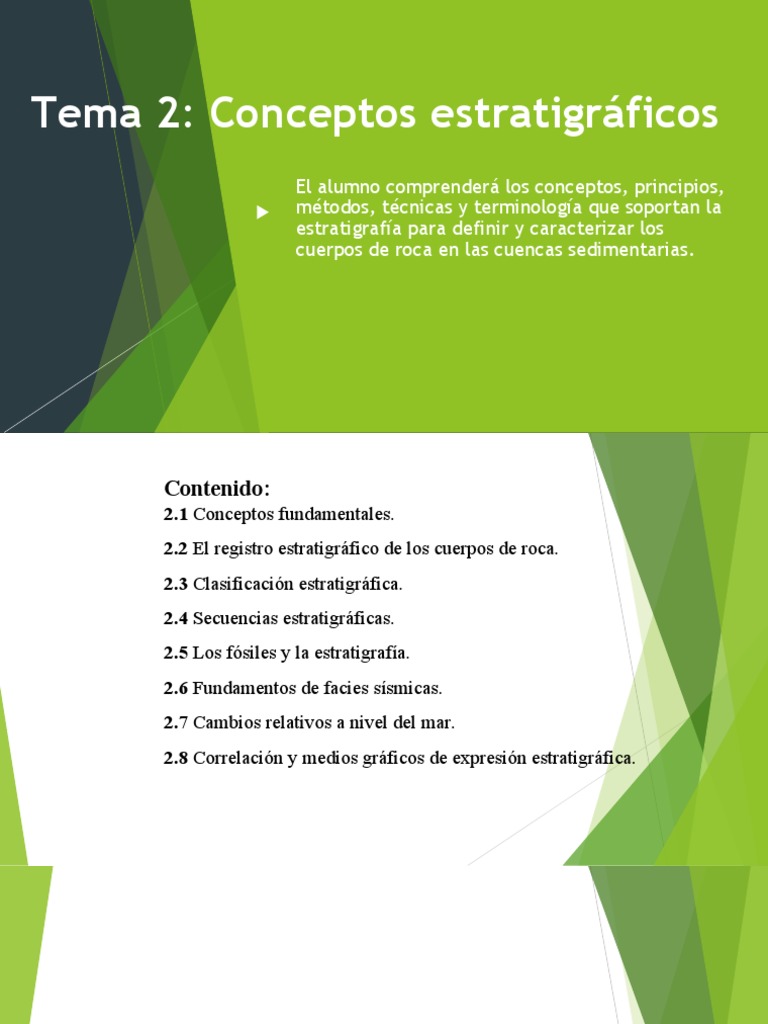

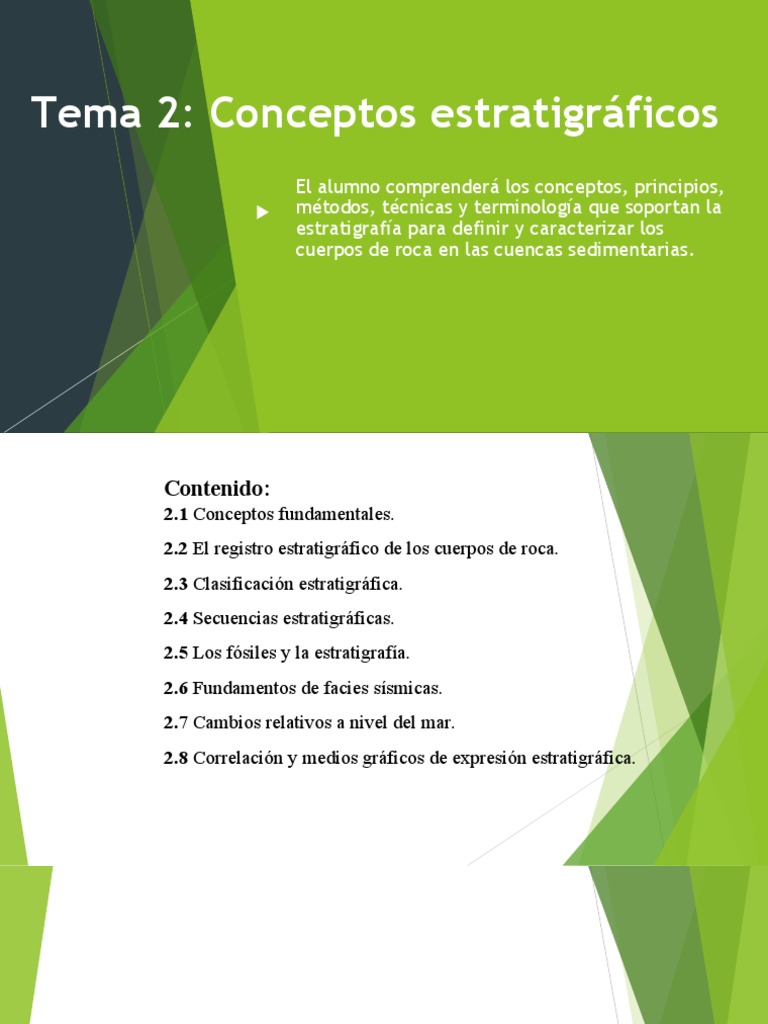

Tema 2: Conceptos estratigráficos

El alumno comprenderá los conceptos, principios,

métodos, técnicas y terminología que soportan la
estratigrafía para definir y caracterizar los
cuerpos de roca en las cuencas sedimentarias.
Contenido:
2.1 Conceptos fundamentales.
2.2 El registro estratigráfico de los cuerpos de roca.
2.3 Clasificación estratigráfica.
2.4 Secuencias estratigráficas.
2.5 Los fósiles y la estratigrafía.
2.6 Fundamentos de facies sísmicas.
2.7 Cambios relativos a nivel del mar.
2.8 Correlación y medios gráficos de expresión estratigráfica.
Conceptos fundamentales
Historia de la Estratigrafía

La estratigrafía es una
Nicolas Steno (1638-1656),
ciencia geológica Hasta la fecha, los
primero en definir un
relativamente joven, ya que antecedentes de la
estrato. Planteó el principio
fue alrededor de 1913 estratigrafía estuvieron
de la superposición, de la
cuando se publicó el primer íntimamente ligados con la
horizontalidad original y la
tratado estratigráfico por historia de la geología.
continuidad lateral.
Grabau.

Giovanni Ardunio
(1713-1795), distinguió Johann Gottlob Lehmann
Antonio Lazzaro Moro
cuatro tipos de materiales: (1719-1767), levantó las
(1687-1764), subdivisión
rocas no estratificadas y sin primeras sucesiones
entre rocas masivas y
fósiles, rocas estratificadas estratigráficas aplicando el
estratificadas.
con fósiles, restos de las principio de superposición.
anteriores y volcánicos.
Abraham Gottlob Werner (1749-1817), término formación para denominar
rocas estratificadas caracterizadas por su litología y su edad.

James Hutton (1726-1797), es considerado el fundador de la Geología Moderna,

propuso la teoría del uniformismo que dice q los procesos que han ocurrido en
la historia de la Tierra han sido uniformes y semejantes a los actuales.

William Smith (1769-1839), levantó los primeros mapas geológicos, propuso la

subdivisión de las unidades litológicas de acuerdo a su contenido fósil.

Charles Lyell (1797-1875), la erosión se equilibra con la sedimentación y la

subsidencia, afirma que la amplitud del tiempo geológico es superior a la
estimada.
 Siccar Point, Escocia, La discordancia de James Hutton 1726-1797
Areniscas devónicas subhorizontales sobre pizarras y grauvacas silúricas
verticales.
 En 1917 se aplicaron las técnicas radiométricas que proporcionaron las dataciones absolutas de rocas, lo que
permitió el cálculo de la duración de los intervalos de tiempo geológico previamente establecidos mediante fósiles.

El desarrollo de la prospección petrolera entre 1920 y 1940 conlleva un desarrollo notable de los aspectos
litoestratigráficos y conocimiento de la geometría de cuerpos sedimentarios y estratigráficos.

Durante el siglo XIX definición de eras y periodos geológicos propuestos con base a los fósiles identificados.

La Teoría de la Tectónica de Placas en 1965-1975 se utilizo en el desarrollo de los estudios de cuencas

sedimentarias y su evolución.

El desarrollo de la Estratigrafía ha producido la subdivisión de la misma en varias ciencias:

Estratigrafía
Litoestratigrafía Bioestratigrafía Magnetoestratigrafía Quimioestratigrafía Análisis de cuencas
Secuencial
Estratigrafía
Es la ciencia geológica que estudia las relaciones espaciales y temporales de los cuerpos
de roca.

El término estratigrafía, proviene del latín “stratum” y del griego “graphia”, alude
etimológicamente a la “ciencia que trata de la descripción de las rocas estratificadas”.

Interpreta el tiempo y las condiciones de formación de los

cuerpos.
Pretende conocer los fenómenos acaecidos sobre la
superficie de la Tierra, a partir de la observación e
interpretación de las rocas, así como también pretende
conocer el origen y la edad de las mismas.
 Objetivos de la estratigrafía

. Identificación de los materiales.

· Delimitación de unidades litoestratigráficas.
· Ordenación relativa de las unidades (secciones
estratigráficas).
· Interpretación genética de las unidades.
· Levantamiento de secciones estratigráficas.
· Correlación.
· Introducción de la coordenada tiempo.
· Análisis de cuencas.
Objetivos
de la
estratigrafía
 Enfoques de la Estratigrafía

La Estratigrafía tiene dos enfoques diferentes y complementarios:

• El científico
• El aplicado

El científico: ordenación temporal e interpretación genética de los materiales.

El aplicado: localizar recursos naturales explotables y contribuir a la

planificación de la conservación del medio ambiente.
 Marco de referencia temporal (cronológico)

Relativo:

Se basa en los principios estratigráficos.

✔ Métodos paleontológicos
✔ Carácter de los estratos

Absoluto:
Se basa en métodos radiométricos.
ESTRATO
Nivel simple de litología homogénea o gradacional formado paralelamente a
la superficie de depósito y separado de los estratos adyacentes por
superficies de estratificación, y depositado bajo condiciones físicas, químicas
y biológicas en un espacio y tiempo.
 El estrato se pueden estudiar desde un punto de vista:
• Geométrico
• Genético
La geométrica considera la forma, el espesor, los límites, etc.,
La genética considera como se origino el estrato.
La combinación de las dos acepciones permite definir el estrato
como:
Un paquete de sedimento litificado el cual debe tener un espesor mayor
o igual a 1 cm.
Rasgos de los estratos
Se marcan: el techo, el piso, el espesor, los posibles
ordenamientos internos y la medida de su posición espacial
(rumbo y echado).
Estrato

El espesor del estrato (o potencia del estrato) es la distancia entre las

superficies de estratificación que lo limitan, medida perpendicularmente a
las mismas.
Se pueden diferenciar 3 tipos de estratos:
· el 1 ro sin laminación interna
· el 2 do con laminación paralela
· el 3 ro con laminación cruzada
► ESTUDIO DE LOS ESTRATOS
a) Límites del estrato.
b) Espesor y forma del estrato.
c) Textura y estructura del estrato.

► ESTUDIO DE LA ESTRATIFICACIÓN:
a) Relaciones geométricas entre las superficies de estratificación.
b) Variación en el espesor de los estratos.
c) Interior de los estratos.

Estructura Interna
Clasificación granulométrica, composición, tipo de laminación, reflejo hacia el estrato.
Contenido fosilífero, condiciones paleoecológicas del ambiente sedimentario.
 ESTRATIFICACIÓN
► La estratificación es la
disposición en estratos
de los materiales
depositados en una
cuenca sedimentaria
Estratificación

Es la disposición sucesiva en estratos de los sedimentos, rocas

sedimentarias y algunas rocas metamórficas.

Estudio de la estratificación
Relaciones geométricas entre las superficies de estratificación.
Variaciones en el espesor de los estratos.
Interior de los estratos.

Son diferentes debido a:

✔ Condiciones diferentes en la generación de los estratos.

✔ Hay muchos tipos de geometría de los estratos
✔ Cómo terminan los estratos: Cambios de facies.
ORIGEN DE LA ESTRATIFICACIÓN

1. Cambio de tiempo y estacionales (anuales).

2. Variación en la energía de las corrientes.
3. Elevación relativa del nivel del mar.
4. Descenso relativo del nivel del mar.
5. Condiciones de vida de los organismos.
6. Crecimiento de colonias de organismos.
7. Cambios climáticos.
8. Asentamiento del material sedimentario transportado a la cuenca
(suspensión, tracción, etc.).
SUPERFICIES DE ESTRATIFICACIÓN

Representa un episodio de no depósito, de erosión o cambio en

las condiciones de sedimentación, en el que cambia a otro tipo de
sedimentos.
Es muy frecuente que en el techo, como en la base, aparezcan
estructuras sedimentarias, teniendo estas importancia para
determinar la polaridad (cual es la capa superior) y el sentido y/o
dirección de la corriente de los aportes.
En su análisis están presentes dos aspectos importantes: las huellas
de corrientes y de organismos.
 TIPOS DE SUPERFICIES DE ESTRATIFICACIÓN

Los limites inferior y superior se pueden clasificar según:

Sus características.- superficies netas (erosivas o no) o superficies

graduales.

Su geometría.- planares o irregulares (onduladas o curvadas).

Su genética.- superficies con estructuras de corriente, orgánica, de

carga, ondulados con ripples, bioturbacion, nodulosos.
 GEOMETRÍA DE LOS ESTRATOS
✔ Estratos tabulares: Cuando las dos superficies de estratificación son planas y
paralelas entre sí.

✔ Estratos irregulares: Con base erosiva, son estratos con gran extensión lateral,
con una base irregular y un techo plano, por lo que su espesor varía.

✔ Estratos acanalados: Con escasa extensión lateral y espesor muy variable, con
una geometría interna semejante a la de la sección de un canal.

✔ Estratos en forma de cuña: Estratos limitados por superficies planas no

paralelos entre sí, que terminan lateralmente por pérdida progresiva de espesor.

✔ Estratos lenticulares: Son discontinuos con la base plana y el techo convexo.

✔ Estratos ondulados: Son continuos con base plana y techo ondulado, con
estructuras de ripples de corrientes o de olas.
Geometría de los estratos
 Asociaciones de los estratos

Dependiendo de las condiciones de sedimentación, pueden ocurrir diferentes

asociaciones de los estratos, las que están en función de los espesores, límites y
tipos litológicos.
Las principales asociaciones son:
1. Uniforme
2. Aleatoria
3. Estratocreciente
4. Estratodecreciente
5. En haces
6. Homogénea
7. Rítmica
8. Cíclica
 PRINCIPIOS DE LA ESTRATIGRAFÍA

El Escocés James Hutton a finales del siglo XVII publicó su Theory of the Earth “Teoría
de la Tierra”, en su trabajo estableció algunos de los principios estratigráficos.

Hutton citó con sumo cuidado observaciones de campo y sus experimentos de laboratorio, de
tal manera que estos le ayudaron a poder proponer y sustentar algunos de estos principios.
 Principios Fundamentales de la Estratigrafía

✔ Principio de la horizontalidad original y continuidad lateral

de los estratos.
✔ Principio de la superposición.
✔ Principio del uniformismo o actualismo.
✔ Principio de la sucesión faunística o de la correlación.
✔ Principio de la simultaneidad de eventos
✔ Principio de la intersección ó corte y truncamiento.
 Principio de la horizontalidad original y continuidad lateral de
los estratos

Determina que los estratos en el momento de su depósito son horizontales y

paralelos a la superficie de depósito (horizontalidad original) y que quedan
delimitados por dos planos que muestran continuidad lateral.
La figura muestra que cuando se inicia el depósito, la
estratificación es paralela a la superficie o fondo y al proseguir el
depósito, las irregularidades tendrán a emparejarse y la
estratificación tiende a aproximarse a la horizontal.
La figura muestra como existe una continuidad de los estratos, aunque
estos presenten una interrupción por erosión.
 Principio de la superposición
Establece que en una sucesión de estratos los más bajos (inferiores)
son los más antiguos y los más altos (superiores) los más modernos. Se
aplica a los materiales estratificados en los que la deformación tectónica
posterior a su depósito no implique la inversión de estratos.
La figura muestra como los estratos superiores son mas
recientes que los estratos inferiores.
 Principio del uniformismo o actualismo

Dice que los procesos que han tenido lugar a lo largo de la historia de la Tierra han sido
uniformes (uniformismo) y semejantes a los actuales (actualismo).
Se deben hacer algunas consideraciones al aplicar dicho principio, ya que los procesos
no son totalmente uniformes, sino que han cambiado en el ritmo e intensidad, y además
hay factores no repetibles como los organismos que han ido cambiando, de manera
lineal y no cíclica.
 Principio de la sucesión faunística
o de la correlación
Consiste en admitir que en cada intervalo de tiempo de la historia geológica (representado por un
conjunto de estratos o por formaciones), los organismos que vivieron y, que por tanto se pudieron
fosilizar fueron diferentes y no repetibles.

Los fósiles permiten establecer correlaciones (comparaciones en el tiempo) entre materiales de

una misma edad de contextos geográficos muy distantes ya que muchos de los organismos tenían una
extensión horizontal prácticamente mundial.
Las columnas geológicas muestran semejanza en el orden definido (fósiles y litología), y
los fósiles son determinables; debido a esto podemos correlacionarlos.
 Principio de la simultaneidad de eventos

Se basa en la doctrina del “catastrofismo actualista”, consiste en

aceptar que en la naturaleza ocurrieron en tiempos pasados
fenómenos normales como los vemos en la actualidad pero además
otros raros y eventuales (ocasionales) que mayoritariamente
coinciden con las grandes catástrofes.
 Principio de intersección ó corte y
truncamiento

Cuando una falla desplaza una secuencia de rocas, o

cuando el magma intrusiona y cristaliza en el interior de la
corteza terrestre, podemos suponer que la falla o intrusión
es más joven que las rocas afectadas; a esta suposición
se le conoce como el principio de intersección o corte y
truncamiento. Este principio nos ayuda a determinar la
sucesión de eventos en una región donde las rocas han
sido falladas o intrusionandas
La figura muestra las relaciones de intersección de la falla y el dique
respecto a los cuerpos de roca. Se interpreta que la falla es mas joven
que el paquete de rocas “e”, el dique es aún más joven que el paquete
de rocas “e”, “b” y la falla.
El registro estratigráfico de los
cuerpos de roca.
RELACIONES HORIZONTALES DE LOS CUERPOS DE ROCA

Las unidades estratigráficas cambian o desparecen lateramente de dos maneras

principales abruptamente o suavemente.

Abruptamente: se asocia con la presencia de una falla sinsedimentaria, limita

un sector con subsidencia y depósito, la unidad termina lateralmente con el plano
de falla.

Suavemente: Consiste de tres tipos diferentes.

-Acuñamiento
-Indentación
-Cambio lateral gradual
Acuñamiento: Perdida progresiva de espesor. Ocurre en los bordes de un medio
sedimentario que lateralmente cambia a un medio no depositacional (bordes de
cuenca).

Indentación: Cambio lateral en la que se produce interpenetración entre unidades.

Ocurre en el límite entre dos medios sedimentarios cuya posición geográfica ha
cambiado con el tiempo.
Cambio lateral gradual: Paso lateral de una unidad a otra de manera gradual existiendo
una franja con materiales intermedios. Ocurre en un mismo medio sedimentario con
materiales de diferentes partes que como consecuencia tiene sedimentación simultanea
de distintas facies.
 RELACIONES VERTICALES DE LOS CUERPOS DE ROCA

Las relaciones verticales entre dos cuerpos de roca superpuestos se ven reflejadas
en las características del techo y la base.

Se consideran dos aspectos fundamentales:

• la geometría de la superficie y
• la relación geométrica de la estratificación por debajo y encima de ésta.

Las relaciones verticales entre cuerpos sedimentarios se pueden estudiar en un

solo punto de observación, afloramiento, pozo; o en una línea sísmica, sin
considerar los problemas de los cambios laterales.
Las relaciones entre dos estratos pueden interpretarse en dos sentidos:

• Geométrico
• Genético

Los términos concordancia y discordancia se usan en sentido geométrico

descriptivo, como también paralelismo y no-paralelismo entre conjuntos de capas
directamente superpuestos.

Los términos de continuidad y discontinuidad estratigráfica se usan en el sentido

genético, que haya ocurrido o no-interrupción del depósito en el transcurso del
tiempo.
Continuidad
Se denomina continuidad a la relación genética entre dos unidades
litoestratigráficas superpuestas entre las que no haya mediado una
interrupción sedimentarias medible, de manera que tan solo haya
acaecido un cambio en las condiciones sedimentarias que implica el
cambio de litofacies.

Discontinuidad
Se denomina discontinuidad a la relación genética entre dos unidades
litoestratigráficas superpuestas entre cuyo depósito respectivo haya
mediado una interrupción sedimentaria medible.
CONCORDANCIA

Las superficies de contacto entre los estratos verticalmente sucesivos se

consideran concordantes si no existe evidencia significativa de
interrupción de la depositación entre unidades adyacentes.

Los contactos concordantes pueden ser:

✔ Bruscos
✔ Graduados
✔ Intercalados.
En cada caso, el cambio de carácter litológico refleja un cambio de las
condiciones de depositación o de los materiales acarreados al sitio de la
depositación.
Conformidad entre toda las unidades con superficies
concordantes y continuas en las que no hay evidencia
física alguna de erosión.
DISCONTINUIDADES CON CONCORDANCIA

En este tipo de discontinuidad, las superficies de estratificación de los

materiales infrayacentes y suprayacentes son paralelas.

Genéticamente entre dos unidades estratigráficas ocurrió una

interrupción sedimentaria medible, durante la que pudo ocurrir
erosión de los materiales previamente depositados, pero en la que no
hubo ninguna deformación tectónica (plegamiento o basculamiento).
 DISCONTINUIDADES CON CONCORDANCIA

De acuerdo con las características geométricas de la superficie de separación

entre ambas unidades se diferencian dos tipos:

Las paraconformidades cuando la superficie de separación entre ambas

unidades es plana y paralela a la estratificación de ambas unidades.

Las disconformidades cuando entre ambas unidades media una superficie

irregular de marcado carácter erosivo.
Paraconformidad que indica paralelismo entre las unidades viejas
y jovenes pero existe discontinuidad entre las unidades 3 y 8.
Disconformidades con concordancia (paralelismo) entre las
unidades 2,3 y 4 con las unidades 9, 10 y 11; existe discontinuidad
y una marcada superficie de erosión que los separa.
DISCONTINUIDADES CON DISCORDANCIA

Las discontinuidades con discordancia o sin paralelismo son aquellas en las

que además de la interrupción sedimentaria y de la etapa de erosión, entre
el depósito de ambas unidades ha tenido lugar una deformación de los
materiales infrayacentes, por plegamiento o por basculamiento.

Pueden ser muy diversas en función de la geometría de la superficie de

discordancia:

Discordancias angulares
Discordancias angulares erosivas
Discordancias progresivas
Discordancias basales
La figura ilustra el proceso de formación de los 2 tipos de discordancia: angular
y discordancia angular erosiva.
Discordancia angular que muestra la separación entre dos eventos de
depósito.
Discordancia angular erosiva que muestra la separación entre dos eventos de
depósito, el infrayacente experimento una fase de deformación seguida de erosión;
la unidad suprayacente no ha sufrido deformación. Se observa que la unidad de la
1 a la 9 se encuentran en contacto con la unidad 13.
Discordancia angular en una sección sísmica de la Cuenca
de Burgos
Discordancias progresivas

Las discordancias sintectónicas son aquellas en las que la

sedimentación y la formación de la megaestructura discordante
angular han sido contemporáneas.

Las discordancias progresivas son un tipo específico de discordancia

sintectónica en donde la discordancia angular se amortigua rápidamente
y pasa lateralmente a una concordancia, se localiza en relación con un
frente tectónico activo.
Modelo de discordancia progresiva o sintectónica, en donde existe un paso
radial de discordancia angular por truncación y “onlap” a una conformidad
hacia el centro de la cuenca. En la porción izquierda se observa
discontinuidad entre las unidades 1,2,3 y 4 con la unidad 6, en cambio en la
porción de la derecha no existe interrupción.
 Discordancias basales

Las discordancias basales (inconformidad), se refieren a las relaciones entre unidades

litoestratigráficas que se sobreponen o cubren a un basamento cristalino no
estratificado (intrusivos o metamórficos). De tal forma que las secuencias estratificadas
cubren a rocas ígneas intrusivas o rocas metamórficas.
Discordancia basal, en donde las rocas de un basamento cristalino están
cubiertas por las secuencias estratificadas (unidades 1, 2, 3 y 4.)
LAGUNA ESTRATIGRÁFICA, HIATO Y VACÍO EROSIONAL

Laguna Estratigráfica:
Es una sección estratigráfica concreta referida a determinado tiempo
geológico que falta en el registro estratigráfico; esta ligada a una
discontinuidad y una discordancia.

Laguna estratigráfica = Hiato + Vacío erosional

HIATO

1.Ruptura o interrupción de la continuidad del registro

geológico por ausencia de materiales estratificados, que faltan
por no haberse depositado o por haberse erosionado.

2.Intervalo de tiempo no representado por rocas en una

discontinuidad, que comprende un intervalo de tiempo sin
depósito, o sin depósito y erosión.
VACÍO EROSIONAL

Se define como el tiempo correspondiente a los materiales

erosionados durante la interrupción sedimentaria (hiato erosional).

El término vacío erosional es sinónimo de hiato erosional, ya que

su uso no induce a error.
Ejercicio: Determinar el tipo de
discontinuidad o continuidad que
se presenta en el gráfico.
http://www.educa.madrid.org/web/cc.ns
delasabiduria.madrid/ejercicios1b.htm
