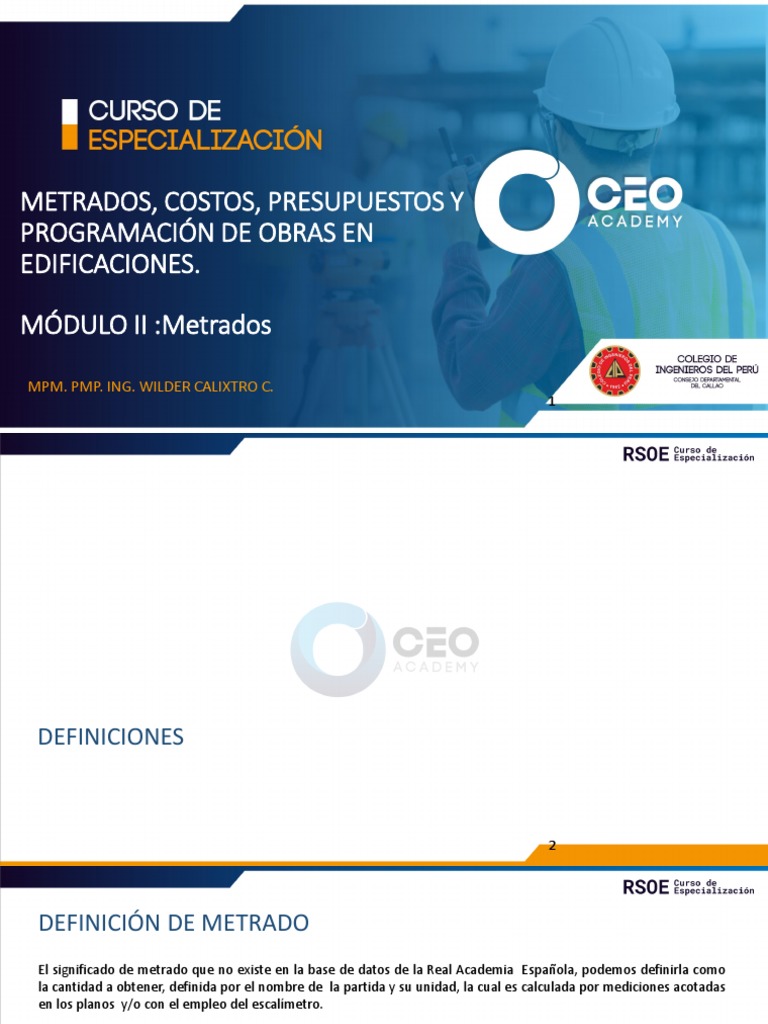

METRADOS, COSTOS, PRESUPUESTOS Y

PROGRAMACIÓN DE OBRAS EN
EDIFICACIONES.

MÓDULO II :Metrados

MPM. PMP. ING. WILDER CALIXTRO C.

1
DEFINICIONES

2
DEFINICIÓN DE METRADO
El significado de metrado que no existe en la base de datos de la Real Academia Española, podemos definirla como
la cantidad a obtener, definida por el nombre de la partida y su unidad, la cual es calculada por mediciones acotadas
en los planos y/o con el empleo del escalímetro.

Se calcula el metrado para saber que cantidad de trabajo se va a evaluar, presupuestar y programar.
También se calcula el metrado para calcular los materiales de obra, cantidad horas hombre y horas maquinas usadas
para determinada partida a evaluar.
EJEMPLO 1:
Se va a hacer un falso piso de 10 cm de espesor, con una proporción de mezcla en volumen 1:8 de 3m x 2m entonces.
El metrado o cantidad a evaluar es:

2.00 M ÁREA = 3.00 M X 2.00 M = 6.00 M2

3.00 M
La unidad de medida de acuerdo al N.M.E.U. para falso piso (ítem 2.2.9) es m2.
Es la medida que se toma en los planos de estructuras (cimentación) con el empleo del escalímetro y/o acotación en
planos. También se puede tomar las medidas en las zonas de trabajo.
EJEMPLO 2:
Si se va a calcular el volumen de excavación de un cimiento corrido, el metrado o cantidad se calcula de la
siguiente manera:
Altura zanja = H = 0.70 m
Ancho = A = 0.80 m
Largo = L = 15.00 m

H= 0.70 M Volumen = L x A xH
L= 15.00 M = 15.00 X 0.80 x 0.70
= 8.40 m3
A= 0.80 M
 - Esta medida se toma en los planos de estructuras (cimentación) con el empleo del escalímetro
y/o acotación en planos, también se puede tomar en las zonas de trabajo.
- De acuerdo al N.M.E.U. esta partida esta identificada en el ítem 2.1.2.1 y su unidad de medida
es metro cubico (m3).

EJEMPLO 3:
Si va a calcular el metrado de contra zócalo de granito h=0.10 m

MUR Longitud = L = 3.50 M

O
H= 0.10 M
L= 3.50 M

De acuerdo al N.M.E.U. esta partida esta identificada en el ítem 3.5.2.2 su unidad de medida es metro (m).
NOMECLATURA DE COTAS EN EDIFICACIÓN

6
NOMECLATURA DE COTAS EN EDIFICACIÓN
Estas pueden ser identificada de la siguientemanera:

N.P.T. +2.65 Espesor de

losa
Nivel fondo de viga
peraltada

Altura
edificación N+1.00
N.S. Nivel + 1 metro del
Nivel de sobrecimiento N.P.T (Nivel piso terminado) nivel 0+00
1.00
Nivel de relleno N.F.P. (Nivel falso piso)
N.T.N. (nivel terreno natural) 0+00
N.C.
(Nivel Cimentación)

N.F.C. (nivel fondo de

cimentación)
CÁLCULO DE DISTANCIAS A TRAVÉS DE COTAS
Para el profesional o técnico que recién empiezan a explorar esta especialidad es normal tener dificultades en
determinar las distancias que servirán para calcular los metrados. Esto mejorará a través de la práctica constante. Estas
cotas se observan mayormente en la especialidad de estructuras y arquitectura.
EJEMPLOS:
Pregunta 1:
Determinar la altura de excavación de cimientos corrido sabiendo que el nivel de terreno natural (N.T.N.) es +0.30 y el
nivel de fondo de cimentación (N.F.C.) es -1.00. la sección del cimiento es: ancho = 0.60m, altura = 0.80 m. los datos han
sido obtenidos del plano de cimentación especialidad estructuras.
Respuesta 1:
1.- Trazamos una línea imaginaria +0.00. Se colocaran las cotas (+) por encima del 0+00 y las cotas negativas (-) por
debajo de la siguiente manera.
N.T.N.+0.30

Línea imaginaria N+00 0.30 Altura excavación = H

Altura H = 0.30 + 1.00 = 1.30 M

excavación
1.00
0.80 Cimiento

N.F.C. -1.00
0.60
 Pregunta 2:
Determinar la altura de la columna C-1 (0.25 x 0.30) sabiendo que de acuerdo a los planos de estructuras referente al
cuadro de columnas, cimentación y plano de arquitectura en la parte de corte se puede obtener los siguientes
esquemas.

0.20m
0.20 N.F.P + 0.10
2.40m
N.P.T.+0.15
0.30 N.P.N.+0.00
0.90
N.F.C. -1.20 0.25 Corte-Esquema-2
0.60
Corte-Esquema-1 Plano de Arquitectura-corte donde se
encuentra ubicada la columna C-1
Plano de Estructuras - Viga(0.25x0.20)
Cimentación
Planta-
0.25 Viga(0.25x0.20) Esquema-3
0.30

Plano de Estructuras - Vigas

Respuesta 2:
1.- Del esquema 3 se puede deducir que la viga es chata por tanto la columna va hasta el cielo raso.

0.20 2.- La altura de la columna se determina para calcular

el volumen de concreto a utilizar. Del corte del plano
de arquitectura se gráfica que del N.P.T + 0.15 al cielo
raso existe una distancia de 2.40m. con la altura H,
2.40
también se puede calcular el área de encofrado.
H

N.P.T +0.15
0.15 N+00 Línea imaginaria
0.30 N.C. N.T.N. (Nivel terreno natural)
0.90 1.20
N.F.C. =-1.20

0.60
De acuerdo al proceso constructivo la altura de la columna es del nivel cimiento (N.C) hasta el cielo raso; “H”. la
distancia del nivel 0+00 al nivel 0+0.15 es de 0.15 m. La distancia del nivel de cimiento (N.C.) al nivel 0+00 es de (1.20-
0.90) es decir = 0.30m, finalmente tenemos: H = 0.30 + 0.15 + 2.40 = 2.85 M
FÓRMULAS PARA CÁLCULO DE PERÍMETROS Y ÁREAS
FÓRMULAS PARA CÁLCULO DE PERÍMETROS Y ÁREAS
A continuación se detallaran las fórmulas que se emplearan para el cálculo de áreas que servirán para hallar las
cantidades en cada partida que tenga:

CUADRADO Perímetro = A + A + A + A = 4 A(m)

A Área = A x A = A2(m2)

A A Ejemplo: Si A = 3.00 m
P = 4.00 x 3.00 = 12.00 m
A = 3.00 x 3.00 = 9.00m2
A
RECTÁNGULO P = A + A + B + B = 2 (A+B) (m)
A A = A x B(m2)

B B Ejemplo: Si A = 4.50 m B = 2.60 m

P = 2 (4.50+2.60) = 14.20 m
A A = 4.50 x 2.60 = 11.70 m2
TRAPECIO P = 2 C + A + B (m)
A = 1/2 (A + B) x H (m2)
A
Ejemplo: Si A = 3.00 m B = 9.00 m C = 5.00 m y H = 4.00 M
C C P = 2 (5.00) + 3.00 + 9.00 = 22.00 m
H A = 1/2 (3.00 + 9.00) x 4.00 = 24.00m2
B
CÍRCULO Perímetro = 2 π r = 6.28 x r Área = 3.14 x r2
= 3.14 x D
= π D42 = 0.785 x D2
r Ejemplo: Si r = 1.50 m
D
P = 6.28 x 1.50 = 9.42 m r = radio (m)
A = 3.14 x (1.50)2 = 7.07 m2 D = diámetro (m)
D = 2r
SECTOR CIRCULAR 2πr x α πr2x α
Perímetro = 360° Área = 360°
r
rxα =
= 57.325 α = ángulo en grados
α r 2x α sexagesimales (°)
114.65

Ejemplo: Si r = 1.80 m y α = 60° 1.802x 60

1.802x 60 =
A = 114.65 = 1.70 m2
𝑃= 57.32 1.88m
TRIÁNGULO 5
Perímetro = P = A + B + C(m) Área = H x C2(𝒎𝟐)

A B Ejemplo: Si A = 6.00 m , B = 8.00 m , C = 10.00 m y H = 4.80m

H P = 6.00 + 8.00 + 10.00 = 24.00 m

Área = 4.80 x 10.00

2 = 24.00m2
C
• Para el cálculo de área en encofrados de columnas, de manera más rápida es de la siguiente
forma:

ESQUEMA
CASO COLUMNA SOLA 2.40 VOLUMÉTRICO
(SIN MURO) Se calcula el perímetro de la columna
P = 2 (0.20 + 0.40) = 1.20 m
0.40 A = 2.40 x 1.20 = 2.88 m2
0.20
Este caso se utiliza para columnas que primero se construyen y después los muros de ladrillo.

• En el caso de columnas circulares se calcula el perímetro de la circunferencia y se multiplica porsu altura.

r = 0.15

P = 6.28 x 0.15 = 0.94 m

2.40 A = 2.40 x 0.94 = 2.26m2

r=
0.15
COLUMNAS CON MURO DENTADO:

P = 0.20 + 0.30 + 0.05 + 0.15 P = 0.70 m

Adicionalmente hay que sumarles 4 tablas de un largo de

0.115 m, equivale a la mitad de un ladrillo de largo = 0.23 m).

P = 0.70 + (4 x 0.115) = 1.16 m

A = 2.78 m2
 ÁREAS DE ENCOFRADOS EN VIGAS
Podemos ver diferentes formas de encofrados de vigas, detallaremos algunos para todos los casos,
longitud = 2.50 m.

P = 0.40 + 0.20 + 0.20 = 0.80 m

A = 0.80 x 2.50 = 2.00 m2

P = 0.30 + 0.20 + 0.30 = 0.80 m

A = 0.80 x 2.50 = 2.00 m2

En este caso el perímetro de contacto libre o efectivo son los lados laterales y no
se incluye el lado inferior ya que este lado esta sobre un muro de ladrillo.
(Sistema portante)

P = 2 x 0.15 = 0.30 m
A = 0.30 x 2.50 = 0.75 m2
FÓRMULAS PARA CÁLCULO DE VOLÚMENES
FÓRMULAS PARA CÁLCULO DE VOLÚMENES
Dentro de las fórmulas más usuales para el cálculo de volúmenes, se tiene:

PARALELEPÍPEDO:

Volumen = V = a x b x c (m3) a

c
EJEMPLO: b
Se tiene un terreno de 6 m por 12 m y se tiene que cortar 0.20 m calcular el volumen a cortar.

12.00

Volumen = V = 6 x 12 x 0.20 = 14.40 m3

0.20
Las fórmulas de volúmenes se utilizan para calcular volúmenes en excavaciones, rellenos, cortes, concreto, etc.

EJEMPLO:
De acuerdo al gráfico que se muestra, calcular el volumen de excavación de cimientos.
F 2 E
N.T.N. N+00 N.T.N. N+00
0.50
Nivel Nivel
A 2 B terreno terreno
1.10 m 1.20 m
natural natural
0.50 m 0.50 m
1 1 3 3 CORTE 1-1 CORTE 2-2
2.80

N.T.N N+00 N.T.N. N+00

. Nivel Nivel
4 0.90 m terreno 0.80 m terreno
C D
natural natural
0.50
G H 0.50 m 0.50 m
4
CORTE 3-3 CORTE 4-4
0.50 1.30 0.50
 F 2
E

0.50
A 2 B
Respuesta:
1.- El problema en estos casos ocurre en las
intersecciones. Se tomara la longitud donde 3
se observe cual de estos tiene la sección más 1 1 3
2.80
profunda.
2.- Se achurará o pintará para diferenciar los
lados evaluados.

C 4 D
0.50
G H
4

0.50 1.30 0.50

 2.30
F 2
E

0.50
A 2 B

V1-1 = 3.30 x 0.50 x 1.10 = 1.82 m3

1 1 3 3 V2-2 = 2.30 x 0.50 x 1.20 = 1.38 m3
3.30
V3-3 = 3.30 x 0.50 x 0.90 = 1.49 m3
V4-4 = 1.30 x 0.50 x 0.80 = 0.52 m3
Volumen Total = 5.21 m3
C 4 D
0.50
G H
4

0.50 1.30 0.50

RECOMENDACIONES EN GENERAL PARA REALIZAR
METRADOS Y PRESUPUESTOS EN EDIFICACIONES:
Dentro de las recomendaciones más importantes podemos citar:
1. Se debe de estudiar los planos de las Especialidades de Estructuras, Arquitectura, Inst. Sanitarias e Inst. Eléctricas,
Memoria Descriptiva y Especificaciones Técnicas, relacionándolas entre si a fin de poder tener un conocimiento amplio
en que consiste el proyecto en evaluación. En obra las especialidades son trabajos que se van a ejecutar, y estos se
superponen imaginándolos espacialmente, es decir son vinculantes. Las especialidades son un todo.

2. Se debe de conocer y/o tener referencias donde se va a ejecutar el proyecto, tener en cuenta el clima, ubicación
geográfica, vías de accesos, proveedores de materiales, contratación de personal, aspecto social (sindicato, población),
impacto ambiental, seguridad y salud en el trabajo (prevención de riesgos laborales), proveedores de equipos, tipo de
suelo, etc.

3. Crear las partidas en la medida de lo posible con el empleo de la norma técnica de metrados para obras de edificación
y habilitaciones urbanas (NMEU). El NMEU nos da una idea de que nombre se le debe de poner a la partida con su
unidad, pero si de acuerdo al estudio del proyecto el responsable de hacer la evaluación cree necesario crear partida
y/o partidas que no están en el NMEU esta se tendrá que realizar.
4. Se debe de usar los formatos de metrado usualmente utilizados que se adjuntan. El orden es importante para
minimizar los errores tolerables que se pudieran tener. Como por ejemplo enumerando las hojas de las planillas de
metrado. La planilla de metrado se debe de hacer de una manera entendible por que cualquier otra persona pueda
comprenderlo fácilmente. Teniendo ordenando la planilla de metrado podemos verificar las cantidades
aleatoriamente a fin de poder minimizar errores. La planilla de metrado es la demostración de los cálculos de las
cantidades de cada partida que van en la hoja de presupuesto.

5. Se tiene que usar color a fin de poder visualizar el avance del metrado, diferenciar todas las estructuras a evaluar. Por
ejemplo:
Se puede pintar la cimentación de color amarillo, el sobrecimiento de color naranja, el piso de parquet de color
verde y el piso de cerámico color celeste.
La técnica del uso de colores es ir de los colores más claros a los colores más oscuros si es que hay necesidad de
sobre pintar las zonas a evaluar.
CREACIÓN DE PARTIDAS QUE NO FIGURAN EN LA (NMEU)
Muchas veces se tendrán que crear partidas con las respectivas unidades que no figuran en el NMEU eso
es valido. Eso dependerá del profesional y/o técnico que tenga la responsabilidad de evaluar el proyecto.
Podemos citar por ejemplo:
Presupuesto Especialidad Instalaciones Eléctricas
5.1.1 Luces de Emergencia (und)
5.1.2 Detectores de humo (und)
La recomendación que se recibe de lo anterior, es que en el presupuesto se deben crear todas las partidas que el
responsable evaluador crea conveniente estén o no estén en el NMEU previo estudio de las especialidades.
Inclusive puede haber partidas que figuran en el NMEU, pero por criterio del responsable decide cambiar sus
unidades, eso también es válido.
La recomendación es que al final en el presupuesto o monto calculado (Soles o Dólares Americanos, monedas que
usualmente se utilizan en Perú) se encuentre reflejado un presupuesto bien hecho.
Podemos citar por ejemplo:
Presupuesto Especialidad Estructuras
1.1.1 Guardianía (mes)
1.1.2 Baño Portátil (mes)
1.1.3 Energía y agua para la obra (mes)
1.2.1 Seguridad en obra (mes)
CONSEJOS PARA ELABORAR UN PROYECTO DE EDIFICACIONES
1. De los registros públicos obtén la partida registral de la propiedad.
2. Un proyecto de edificaciones lo deben de realizar los siguientes profesionales:
• Arquitecto Colegiado: realizará el proyecto o Especialidad de Arquitectura.
• Ingeniero Civil Colegiado: realizará el proyecto o Especialidad de Estructuras.
• Ingeniero Sanitario Colegiado: realizará el proyecto o especialidad de Instalaciones Sanitarias.
• Ingeniero Electricista o Mecánico Eléctrico Colegiado: realizará el proyecto de la especialidad de
Instalaciones Eléctricas.
3. Verifica si los profesionales se encuentran inscritos en el Colegio de Arquitectos e Ingenieros del Perú
respectivamente.
4. Lo recomendable es contratar a una persona natural o empresa que representa a todos los especialistas en el caso
de una casa o edificación, para hacerles llegar nuestros diversos requerimientos para la elaboración del futuro
proyecto.
5. El profesional que empieza a realizar el proyecto es el Arquitecto, a quién el cliente le dará sus
requerimientos de espacios y otros para las personas que ocuparán el futuro proyecto.
6. Se presentará el anteproyecto ante la Municipalidad para esperar su aprobación.
7. En cuanto al costo y tiempo en la elaboración del proyecto varía en el mercado. Lo recomendable es recibir hasta
tres cotizaciones o presupuestos. Los gastos municipales como licencia de construcción y otros corren por cuenta del
cliente.
METRADOS ESPECIALIDAD ESTRUCTURAS
METRADOS ESPECIALIDAD ESTRUCTURAS
• En este tema se verá la creación de las partidas del proyecto a través de la norma técnica de metrados para
obras de edificación y habilitaciones urbanas (NMEU); en donde se usará mayormentelas partidas que se
encuentran en el título II “METRADOS PARA OBRAS DEEDIFICACIÓN (OE)”.
• También habrá recomendaciones importantes para partidas como el fierro.
• Habrá una ayuda memoria de cálculo del metrado, de varias partidas importantes de esta especialidad.
• Finalmente se detalla toda la relación de partidas de la especialidad de Estructuras.
• La numeración de partidas va en orden correlativo y termina cuando ya no hay más trabajos o partidas dentro de una
partida general. Según el título II de N.M.E.U. la numeración debe comenzar así:
• “1” : para Obras provisionales, trabajos preliminares, seguridad y salud
• “2” : para Estructuras
• “3” : para Arquitectura
• “4” : para Instalaciones Sanitarias
• “5” : para Instalaciones Eléctricas y mecánicas
• “6” : para Instalaciones de comunicaciones
• “7” : para Instalaciones de gas
• De acuerdo al criterio del autor las “numeraciones para las partidas medibles o cotizables” de las especialidades,
deben ir en orden correlativo y no necesariamente respetar las numeraciones que se indican en la NMEU.
PRESUPUESTO
ESPECIALIDAD : ESTRUCTURAS
Obra
Cliente Hoja N°
Ubicación Fecha
Item Descripción Und Metrado Precio Parcial
1 OBRAS PROVISIONALES, TRABAJOS PRELIMINARES, SEGURIDAD
Y SALUD
1.1 OBRAS PROVISIONALES Y TRABAJOS PRELIMINARES
1.1.1 CONSTRUCCIONES PROVISIONALES
1.1.1.1 CASETA DE GUARDIANIA M2
1.1.1.2 CERCO PERIMETRICO-PALOS EUCALIPTO-MALLA ARPILLERA M2
1.1.2 INSTALACIONES PROVISIONALES
1.1.2.1 AGUA PARA CONSTRUCCIÓN GLB 2.3 OBRAS DE CONCRETO ARMADO
1.1.2.2 DESAGÜE PARA CONSTRUCCIÓN GLB 2.3.1 COLUMNAS
1.1.2.3 ENERGÍA ELÉCTRICA PROVISIONAL GLB 2.3.1.1 CONCRETO EN COLUMNAS F'C =175KG/CM2 M3
1.1.3 TRABAJOS PRELIMINARES 2.3.1.2 ENCOFRADO Y DESENCOFRADO NORMAL EN COLUMNAS M2
1.1.3.1 TRAZO, NIVELES Y REPLANTEO M2 2.3.1.3 ACERO F'Y=4200 KG/CM2 ENCOLUMNAS KG
1.1.3.2 TRANSPORTE DE MATERIALES Y EQUIPO GLB 2.3.2 VIGAS
2 ESTRUCTURAS 2.3.2.1 CONCRETO EN VIGAS F'C=175KG/CM2 M3
2.1 MOVIMIENTO DE TIERRAS 2.3.2.2 ENCOFRADO Y DESENCOFRADO NORMAL EN VIGAS M2
2.1.1 EXCAVACIONES 2.3.2.3 ACERO F'Y=4200 KG/CM2 ENVIGAS KG
2.1.1.1 EXCAVACION DE ZANJAS PARA CIMIENTOS M3 2.3.3 LOSAS ALIGERADAS
2.1.2 RELLENOS 2.3.3.1 CONCRETO EN LOSAS ALIGERADAS F'C=175KG/CM2 M3
2.1.2.1 RELLENO CON MATERIAL PROPIO M3 2.3.3.2 ENCOFRADO Y DESENCOFRADO NORMAL EN LOSAS ALIGERADAS M2
2.1.3 NIVELACION INTERIOR APISONADO MANUAL M2 2.3.3.3 ACERO F'Y=4200 KG/CM2 EN LOSAS ALIGERADAS KG
2.1.4 ELIMINACIÓN DE MATERIAL EXCEDENTE M3 2.3.3.4 LADRILLO HUECO DE ARCILLA 15x30x30 CM PARA T. ALIGER. UND
2.2 OBRAS DE CONCRETO SIMPLE 2.3.4 ESCALERAS
2.2.1 CIMIENTOS CORRIDOS MEZCLA, CEMENT:HORMI. 1:10+30% PG 2.3.4.1 CONCRETO EN ESCALERAS F'C=175KG/CM2 M3
2.2.2 SOBRECIMIENTO 2.3.4.2 ENCOFRADO Y DESENCOFRADO NORMAL EN ESCALERAS M2
2.2.2.1 CONCRETO 1:8+25% OM PARASOBRECIMIENTOS M3 2.3.4.3 ACERO F'Y=4200 KG/CM2 ENESCALERAS KG
2.2.2.2 ENCOFRADO Y DESENCOFRADO NORMAL P/SOBRECIMIENTO M2 2.4 JUNTAS DE DILATACIÓN
2.2.3 FALSO PISO MEZCLA 1:8 CEMENTO-HORMIGON E=0.10M M2 2.4.1 JUNTAS DE DILATACIÓN DE1" M
Existen formas prácticas y rápidas para metrar el fierro en los casos cuando la longitud
es mayor a 9 m y en caso de estribos como se verá a continuación:

Fierro longitudinal mayor a 9 m:

1.- Tenemos el siguiente caso o parecidos.

L = 0.30 + (0.20 – 0.03) + (3 x 2.80) + (2 x 0.20) + (0.15 + 0.25) +

(0.90 – 0.075) + 0.30
L = 10.795 ≈ 10.80 m
L = 10.80 x 1.10 = 11.88 m
En el momento que se tenga que ejecutar el proyecto se tendrá que realizar empalmes de acuerdo a las normas de
Concreto Armado, pero como estamos en la etapa de presupuesto se puede hacer de la siguiente manera:
1.- De acuerdo al gráfico de la página anterior se asume a todo el fierro como si fuera una sola longitud del cálculo la
longitud es L = 10.80 m
2.- Luego se le multiplica por el factor 1.10 y de esta forma se tendrá una nueva longitud donde esta se pondrá en el
formato de metrado como se verá posteriormente. La nueva longitud es 11.88 m.

Estribos:
Para estribos la forma práctica para realizar el metrado sin tener que hacer cálculos que toman tiempo como el de
sumar el gancho y otros, se procederá calculando el perímetro del elemento columna, es decir:

0.4 Perímetro = 2 (0.30 + 0.40) = 1.40 m

0

0.30

SECCIÓN COLUMNA

Esta longitud es la que se coloca en la planilla de metrados de fierro.

Conteo de Estribos:
Cuando se cuenta el número de estribos en una estructura como la que se muestra
debajo, se procederá de la siguiente forma:

CORTE LONGITUDINAL DE VIGA

ESTRIBOS Ø ¼” : 2@.05, 3 @.10, RESTO @ 0.20 ESTRIBOS Ø ¼” : 2@.05, 3 @.10, RESTO @ 0.20

5.00
Ocupan:
Pero como hay un estribo del primer cálculo que ocupa
2 @ 0.05 = 0.10 m
un espacio, al último cálculo se le resta uno (1) es decir:
3 @ 0.10 = 0.30 m
Del gráfico: 21 – 1 = 20
5 -> 0.40 m (un lado)
10 -> 0.80 m (dos lados) Número Total = 10 + 20 = 30 Ø 1/4"
Falta estribar: (5.00 – 0.80) Estribos
4.20 m en 0.20 m De esta manera se procederá para el cálculo del número
Tenemos:
de estribos y/o elementos que se parezcan a este
4.20 =21 procedimiento.
0.20 Ø 1/4”
AYUDA MEMORIA DE CÁLCULO PARTIDAS IMPORTANTES
Como norma general ver los conceptos de cada partida y leer la norma técnica de metrados para obras de edificación y
habilitaciones urbanas (NMEU) referente al título II “METRADOS PARA OBRAS DE EDIFICACIONES (OE)” que se
encuentran en elanexo.
1.1.1.1 Caseta de Guardianía (m2)
• Para esta caseta se ha asumido que la caseta tiene dimensiones de 2.40 x 2.40 = 5.76m2

1.1.1.2 Cerco Perimétrico – palos de Eucalipto – Malla Arpillera(m2)

• Como alrededor del terreno no existen otros terrenos y a fin de poder facilitar la excavación
• de cimientos se cerca el terreno 0.50 m más a cada lado es decir:
0.50
0.50 4.32
0.50
0.50 5.32 PALOS EUCALIPTO 2”x 3 m

MALLA ARPILLERA
18.54 18.46 19.54 19.46 2.40

0.50 4.32 0.50 5.32 ELEVACIÓN

0.50 0.50
P = (5.32 x 2) + 19.54 + 19.46 = 49.64 m
A = 49.63 x 2.40 = 119.14m2
1.1.2.1 Agua para Construcción (GLB)
1.1.2.2 Desagüe para Construcción (GLB)
1.1.2.3 Energía Eléctrica Provisional (GLB)
1.1.3.2 Transporte de Materiales y Equipo (GLB)
Lo común en todas las partidas descritas anteriormente es que su unidad es GLOBAL (GLB) que se representa de la
siguiente manera:
Partida

1
Mano de Obra (todas las horas hombre)
Materiales (todos)
Equipo y Herramientas (se estimará todas)

La Mano de obra, materiales, equipos y herramientas se enfoca como un todo de acuerdo al gráfico, es decir uno
(1) para fines de metrado se coloca la unidad (GLB). En el análisis de costo unitario se colocarán todos los
materiales, horas hombre y equipos herramientas que se usarán para ejecutar la partida.
1.1.3.1 Trazo, Niveles y Replanteo (m2)
En esta partida como tenemos un solo piso el trazo, niveles y replanteo será el área del terreno es decir:

4.32

18.54 18.46 Área = 1/2 (18.54+18.46) x 4.32 = 79.92 m2

4.32

Como comentario si tenemos varios pisos, será de la siguiente manera:

Área = Área Terreno (que incluye área techada primer piso) + Área techada Segundo Piso + Área techada Tercer Piso +
Área techada Cuarto Piso + … + Área techada Ultimo Piso + Área techo Cisterna + Área techo Tanque Elevado.
2.1.1.1 Excavación de zanjas para cimiento (m3)
En esta partida la idea es tomar las longitudes más largas, teniendo cuidado en las intersecciones, cambios de
altura y ancho de la zanja.
Por ejemplo de acuerdo al proyecto:
En el Eje 1-1 tenemos una long. = 18.54 m, ancho zanja = 0.50 m. De acuerdo a información general de la vivienda
el terreno esta nivelado por lo que var=0, entonces el volumen es el siguiente:

V = 18.54 x 0.50 x 1.00 = 9.27 m3

L L

N.F.P. N.F.P.
0.10 NTN ±0.00 0.10 NTN ±0.00
Var = 0
0.25 0.25
EQUIVALE A:
0.75 0.75 1.00

0.50 0.50
CORTE 1-1 CORTE 1-1
2.1.2.1 Rellenos con material propio(m3)
El volumen a calcular se describe gráficamente para tener un mejor análisis:

0.15

NTN ±0.00
0.25
0.75 0.35 1.00

0.50
CORTE 1-1

1.- Se utiliza el mismo eje de la partida Excavación

Eje 1-1 Volumen = 18.54 x 0.35 x 0.25 = 1.62 m3

2.- Para las columnas que ocupan un espacio, para este caso se despreciarán. El tomarlo o no tomarlo dependerá del
responsable del análisis del proyecto.
2.1.3 Nivelación Interior Apisonado Manual (m2)
Para este caso se procederá de acuerdo al gráfico siguiente:

1 4 1.- Con la ayuda del escalímetro tomamos las medidas de cara de

0.15 1.87 0.15 muro a cara de muro en un lado, en el otro lado de cara de muro
C-1 C-1
hasta el límite de la cocina, para cuando se tome otro ambiente partir
8 de este punto, Entonces se tiene:

Área Cocina = 1.87 x 3.36 = 6.28 m2

3.36 COCINA
N.P.T.+0.15
2.- De la misma manera se procederá para los demás ambientes.

3.- Si calculamos bien este ítem al final servirá para calcular el área
7
del falso piso que es idéntico.
C-3 C-1

PLANTA
2.1.4 Eliminación de material excedente (m3)
Para este caso se procederá de la siguiente manera:
• De la partida 2.1.1.1 Excavación para zanjas de cimientos, el volumen calculado es 35.53 m3
• De la partida 2.1.2.1 Relleno con material propio, el volumen calculado es 5.72 m3
Entonces Volumen Compactado = 35.53 - 5.72 = 29.81 m3
1.- A este volumen se multiplica por el factor de esponjamiento asumiendo que es 1.30
Volumen Eliminación = 29.81 x 1.30 = 38.75 m3

2.- Adicionalmente existe un volumen producto de roturas de ladrillos, sobrantes agregados mezclados con material de
excavación y desperdicios diversos. En otras palabras por ejecución de la obra.
Se tiene aproximadamente por datos tomados en campo que:
Para Área techada de 200 m2, se elimina 10 m3

Esto se cumple para viviendas similares y/o edificaciones de varios pisos, siempre y cuando se proceda constructivamente
sin tener en lo posible rectificaciones “groseras” en obras pequeñas, medianas a grandes. Solo se usa en obras nuevas
(desde nivel de terreno).
3.- Se calcula el área techada de acuerdo al
gráfico que se muestra:
El área techada es el área del contorno del
esquema restándole el área de la zona de
escalera.
Área techada = 68.31 m2

200.00 m2 ------ 10 m3 (Dato)

68.31 m2 ------ V desmonte 1

V desmonte = 10 x 68.31 =3.42 m3

200.00

Volumen
eliminación = V eliminación + V desmonte 1
material
excedente

= 38.75 + 3.42 = 42.17 m3

PRIMER PISO
2.2.1 Cimientos corridos mezcla 1:10 Cemento-Hormigón 30% piedra grande (m3)
Tomamos como referencia los ejes en la partida 2.1.1.1 Excavación de zanjas para
cimiento es decir:
L

NTN ±0.00

0.25

1.00
Eje 1-1: 18.54 x 0.50 x 0.75 = 6.95 m3
0.75

0.50
CORTE 1-1

Para el cálculo de los volúmenes en los demás ejes se hace siguiendo el procedimiento anterior.
2.2.2.1 Concreto 1:8 + 25% piedra mediana para sobrecimientos (m3)
De acuerdo al plano E-1 de cimentación hacemos el siguiente gráfico:
Eje 1 Planta

18.54
Longitud = 18.54 - 0.40 - (2 x 0.25) - (2 x 0.30) - 0.40
L = 16.64
1.- Como se puede observar se toma la longitud total y le resta el ancho de
columnas, es la manera más rápida de hacerlo.

Altura = 0.25 + 0.10 + 0.20 = 0.55

sobrecimiento

Volumen = 16.64 x 0.15 x 0.55 = 1.37 m3

sobrecimiento

NOTA: No se ha considerado el sobrecimiento en el eje 5 ya

2.2.2.2 Encofrado y desencofrado de sobrecimientos (m2)
Teoría de encofrado y desencofrado:
Asimismo al ir a verificar al terreno se verificó que es un terreno inestable.

Se toma como referencia el dibujo de la

partida anterior (2.2.2.1) entonces la longitud
efectiva o libre del encofrado es:
Altura = h = 0.55 m
L = 16.64 m

Eje 1-1: Área = Perímetro x Altura = p x h

Perímetro = Longitud primera cara + Longitud segunda cara + espesor del sobr.
= 16.64 + 16.64 + 0.15 + 0.15 = 2 x 16.78 = 33.56 m
Área = 33.26 x 0.55 = 18.48 m2
De la misma forma se procederá para los demás ejes.

NOTA: No se consideró el sobrecimiento en el eje 5 ya que no hay muros de acuerdo a los planos
de arquitectura.
2.3.1.1 Concreto en columnas f’c = 175 kg/cm2 (m3)
Para calcular los volúmenes de concreto, se tiene que calcular la altura ya que las secciones de columnas ya
están definidas de acuerdo al plano E-1. Se muestra tres casos para el cálculo de las alturas de las columnas.
Caso columnas con muro dentado:

Se toma como referencia el dibujo de la partida anterior (2.2.2.1) entonces la longitud efectiva o libre del
encofrado es:

Se puede calcular así:

Volumen concreto por dientes = N°muros x L muro x ancho muro x H muro / 4

Se toma el ladrillo de las

siguientes dimensiones:
9 x 12 x 23 cm

De acuerdo al plano E-1:

C1 = 4 und C3 = 4 und
C2 = 6 und C4 = 5 und

Donde:
N°muros = número de muros que salen de columna
L muro = longitud del ladrillado en el sentido del asentado = 0.23 m (para este proyecto)
Ancho muro = ancho muro revestido o ancho sobrecimiento = 0.15 (para este caso)
H muro = altura muro que nace desde el sobrecimiento hasta el nivel de cielo raso o fondo de viga.
Para la columna C-1 (entre eje 1 y eje 9) esta entre un muro, entonces se tiene:
V = 1 x 0.23 x 0.15 x 2.53/4 = 0.02 m3 (ver esquema 2 y 3)
De acuerdo al esquema 1, se tiene una columna entre 2 muros, entonces se tiene:
V = 2 x 0.23 x 0.15 x 2.53/4 = 0.04 m3 (si la altura es 2.53 m)
Si existe una columna donde salen 3 muros, entonces se tiene:
V = 3 x 0.23 x 0.15 x 2.53/4 = 0.06 m3 ( si la altura es 2.53 m)
Cuadro Resumen Concreto en Dientes de Concreto

V (m3) PARCIAL (m3)

DESCRIPCIÓN #

V dentado en 1 muro 8 0.02 0.16

V dentado en 2 muros 9 0.04 0.36

V dentado en 3 muros 2 0.06 0.12

SUBTOTAL 0.64
 2.3.1.2 Encofrado y desencofrado normal en columnas (m2)
En esta partida como mayormente se trata de columnas entre muros dentados hay que
considerar el encofrado en el lado del ladrillo, aproximadamente la mitad de la longitud de un
ladrillo King Kong 18 huecos, si la longitud del ladrillo es de 0.23 m, se considerará 0.115m.
C-1 PLANTAS

P = (0.40 x 2) + 0.15 + (2 x 0.115) = 1.18 m

Altura = H = 2.98 m
Área = 1.18 x 2.98 = 3.52 m2

P = 0.15 + 0.40 + 0.25 + (0.115 x 4) = 1.26 m

Altura = H = 3.08 m
Área = 1.26 x 3.08 = 3.88 m2 (2 UND)

P = (0.40 x 2) + 0.15 + (2 x 0.115) = 1.18 m

Altura = H = 3.08 m
Área = 1.18 x 3.08 = 3.63 m2
En los cálculos de las demás columnas se calculará el perímetro. Por cada cara del muro se
adicionará 0.115 m, esto debido al encofrado de muro dentado.
C-2 PLANTAS

P = (0.25 x 2) + (0.10 x 2) + (0.115 x 4)

P = 1.16 m (3 und)

P = 0.25 + (0.10 x 3) + (0.115 x 6)

P = 1.24 m (1 und)

P = (0.25 x 3) + 0.10 + (0.115 x 2)

P = 1.08 m (2 und)
C-3 PLANTAS
P = (0.30 x 2) + (0.15 x 2) + (0.115 x 4)
P = 1.36 m (2 und)

P = 0.30 + (0.15 x 2) + (0.075 x 2)+ (0.115 x 6)

P = 1.44 m

P = (0.30 x 3) + 0.15 + (0.115 x 2)

P = 1.28 m
C-4 PLANTAS

P = (0.25 x 2) + 0.15 + (0.115 x 2)

P = 0.88 m

P = (0.25 x 2) + (0.115 x 4)
P = 0.96 m

P = 0.15 + 0.25 + 0.10 + (0.115 x 4)

P = 0.96 m
2.3.1.3 Acero f’y=4200 kg/cm2 en columnas (kg)

Hc = 0.30 + (0.20-0.02) + 2.68 + 0.15 + 0.25 + (0.75 - 0.10) + 0.30

Hc = 4.51 m
ESTRIBOS FIJOS

En el plano E-1, “confinamiento de columnas”,

se puede observar lo siguiente con referente a
los estribos:
- Existen 3 € (estribos) fijos en el cimiento.
- En la altura del sobrecimiento de 0.55 m. van
estribos cada 0.10 m, entonces se deducen
que van 5 € (estribos).
- Como en esta columna existe una viga
peraltada, hay una zona de confinamiento
h = 0.55 m, 2 € @0.05, 3 € @0.10, R@0.20 :
2 € @ 0.05 ocupa 0.10 m
3 € @ 0.10 ocupa 0.30 m, entonces:
5 € ocupan 0.40 m, faltan: 0.55 - 0.40 = 0.15 m
1 € (se coloca, por distancia significativa)

Total = 6 € (no se considera en cerco

perimétrico, no hay techos)
- Se colocan 2 € por procedimiento constructivo
en la losa aligerada.

Total estribos fijos = 3 + 5 + 6 + 2 = 16 €

ELEVACIÓN COLUMNA

CASO 2
Estribos fijos = 16
C-1
- Del caso (1) Estribos fijos: 16
Falta estribar = (2.58 - 0.55 - 0.15) = 1.88 m
Número estribos : 1.88/0.15 – 1 = 12
TOTAL = 16 + 12 = 28 Ø 1/4“ 1(UND)
- Del caso (2) Estribos fijos: 16
Falta estribar = 1.98 m
Número estribos : 1.98/0.15 – 1 = 12
TOTAL = 16 + 12 = 28 Ø 1/4“ 3(UND)

Nota Importante:
A la parte que falta estribar se le considera un estribo menos.

- El método práctico para calcular la longitud del estribo es el

perímetro del elemento.
L = (2 x 0.15) + (2 x 0.40) = 1.10 m.

Se sigue el mismo procedimiento para las demás columnas. C-1

56
