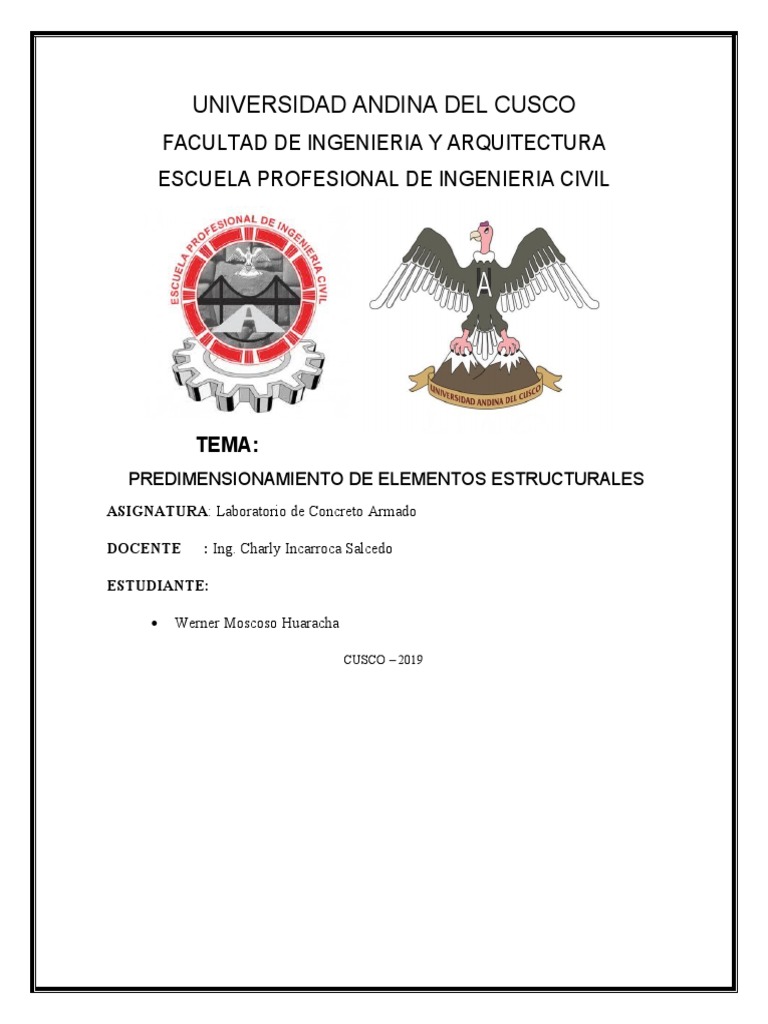

UNIVERSIDAD ANDINA DEL CUSCO

FACULTAD DE INGENIERIA Y ARQUITECTURA

ESCUELA PROFESIONAL DE INGENIERIA CIVIL

TEMA:
PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
ASIGNATURA: Laboratorio de Concreto Armado

DOCENTE : Ing. Charly Incarroca Salcedo

ESTUDIANTE:

 Werner Moscoso Huaracha

CUSCO – 2019
OBJETIVOS

Objetivo general

 Pre-dimensionar los diferentes elementos estructurales de una edificación, para

su posterior análisis estructural.

Objetivos específicos

 Pre-dimensionar vigas principales.

 Pre-dimensionar vigas secundarias.
 Pre-dimensionar losa macizas.
 Pre-dimensionar losa aligerada.
 Pre-dimensionar columnas.
 Pre-dimensionar escaleras.
 Pre-dimensionar placas.
1.0 PRE-DIMENSIONAMIENTO DE VIGA PRINCIPAL.

1.1 Primer criterio

Las vigas se dimensionan generalmente considerando un peralte del orden

L L
de: a de la luz libre, incluyéndose el espesor de la losa de techo.
10 12
Según la Norma Peruana de Concreto Armado, las vigas deben tener un
ancho mínimo de 25 cm cuando estas forman parte de pórticos o elementos
sismo resistentes. En el caso de formar pórticos se puede tener un ancho no
menor a 15 o 20 cm.

Temiendo en cuenta las dimensiones usuales de vigas:

Luces ≤ 5,5 mts 25x30 , 30x50 cms

1.2 Luces ≤ 6,5 mts 25x60 , 30x60, 40x60 cms
Luces ≤ 7,5 mts 25x70 , 30x70, 40x70, 50x70 cms
Luces ≤ 8,5 mts 30x75 , 40x75, 30x80, 40x80 cms
Luces ≤ 9,5 mts 25x85 , 30x90, 40x85, 40x90 cms
Segundo Criterio

Se dimensionan considerando la sobre carga actuante sobre ella y con un

peralte según la luz libre.

S/C Kg/cm2 α (Alfa)

200 12.00
300 11.00
500 10.00
750 9.00
1000 8.00

L
 Donde el peralte será: h (peralte) = α ;

 El ancho de la viga se define según los siguientes criterios:

h
b (ancho de la viga) =
2
ancho tributario
b=
20
Donde b como mínimo deberá ser 0.25 m
2.0 PRE-DIMENSIONAMIENTO DE VIGA SECUNDARIA.
Se dimensionan considerando la sobre carga actuante sobre ella y con un
peralte según la luz libre.

S/C Kg/cm2 B (beta)

250 13.00
400 12.00
500 11.00
750 10.00
1000 9.00

L
 Donde el peralte será: h (peralte) = β ;

 El ancho de la viga se define según los siguientes criterios:

h
b (ancho de la viga) =
2
ancho tributario
b=
20
Donde b como mínimo deberá ser 0.25 m
Otro criterio de predimensionamiento:
luz
Peralte=h=
14
h
Base=b=
2
Predimensionando nuestro plano:14
luz 6.00
Peralte=h= = =0.43=0.50
14 14
h 0.50
Base=b= = =0.25
2 2
3.0 PRE-DIMENSIONAMIENTO DE LOSA MACISA
“Para su diseño es aconsejable comenzar suponiendo un peralte que garantice la rigidez
adecuada, con la finalidad de limitar las deflexiones o deformaciones que puedan
afectar negativamente la resistencia de la estructura para las cargas de
servicio.”[ CITATION Vic05 \l 10250 ]

Para tal fin, el peralte total (h) mínimo que debe aplicarse a la losa con flexión en una
dirección se calcula con la ayuda de la siguiente tabla:

Predimensionando nuestro plano:

luz 6.00
Peralte=h= = =0.25=25 cm
24 24
4.0 PRE-DIMENSIONAMIENTO DE LOSA ALIGERADA
Se hace por 2 criterios diferentes:
4.1 PRIMER CRITERIO

Este criterio se basa en el reglamento, en la normativa de cargas E020-RNE

Considerando una sobrecarga de s/c 200 para una vivienda, no podemos usar
este criterio.
4.1 SEGUNDO CRITERIO

Cuando la sobrecarga es menor que s/c 300 tenemos que usar de L/25:
Predimensionando nuestro plano:
luz 6.00
Peralte=h= = =0.24=25 cm
25 25
DISEÑO DE LOSA ALIGERADA

Dimensiones de la losa aligerada (vigas T)

Dimensiones de los ladrillo

5.0 PRE-DIMENSIONAMIENTO DE COLUMNAS.

6.0 PREDIMENSIONAMIENTO DE PLACAS

PREDIMENSIONAMIENTO DE PLACAS CON UNA ALTURA h = 55 m
Solución:
Según la (ACI 71) el edificio debe tener los siguientes parámetros:
1. Los 4.5m superiores el espesor de muro no debe ser <15 cm.
2. Por cada 7.5m o fracción medido hacia abajo el espesor debe aumentarse en
2.5cm.
 Por tanto, el ejercicio quedaría de la siguiente manera de arriba hacia
abajo:
 4.5m ……………….15cm
 7.5m ……………….2.5cm
 7.5m ……………….2.5cm
 7.5m ……………….2.5cm
 7.5m ……………….2.5cm
 7.5m ……………….2.5cm
 7.5m ……………….2.5cm
 5.5m ……………….2.5cm
 TOTAL: 55m ………….32.5cm
Se adopta espesor uniforme de e=30cm
Ancho Longitud
7. PRE DIMENSIONAMIENTO DE ESCALERAS

Grafico de escalera

Ln Ln 3.31 m 3.31
t= ≈ = =0.13 =0.17 mutilizar 0.15 m
25 20 25 20
Ancho de Escalera: “b”
P = Paso 0.25m
CP = Contrapaso 0.18m
 Para metrado:
CP t CP 0.15 0.18
h m=h0 + = + = + =0.27 m≈ 27 cm
2 cosϑ 2 0.8115 2

θ=arctg ( CPP )
P 0.25
cosθ= = =0.8115
√ P +CP √ 0.252+ 0.182
2 2

NÚMERO Y ANCHO DE ESCALERAS

El número y ancho de las escaleras se define según la distancia del ambiente más
alejado de la escalera y el número de ocupantes de la edificación a partir del segundo
piso, según la siguiente tabla:
USO RESIDENCIAL ANCHO TOTAL REQUERIDO
De 1 a 300 ocupantes 1,20 m en escalera
De 301 a 800 ocupantes 2,40 m en 2 escaleras
De 801 a 1200 ocupantes 3,60 m en 3 escaleras
Más de 1201 ocupantes un módulo de 0,60 m por cada 360 ocupantes
En cada tramo de escalera, los pasos y los contrapasos serán uniformes, debiendo
cumplir con la regla de 2 contrapasos + 1 paso debe tener entre 0,60 m y 0,64 m, con un
mínimo de 0,25 m para los pasos y un máximo de 0,18 m para los contrapasos, medido
entre las proyecciones verticales de dos bordes contiguos.
La dimensión de los descansos deberá tener un mínimo de 0,90 m.
Las escaleras contarán con un máximo de diecisiete pasos entre descansos.

BIBLIOGRAFIA

Alamá, V. P. (2005). El concreto armado en las estructuras. México: Editorial Trillas.

Ambrosio, P. (s.f.). Slideshare. Obtenido de Predimensionamiento , Losas aligeradas en
una direccion y vigas: https://es.slideshare.net/patrick_amb/006-
predimensionamiento-de-losas-y-vigas

Ing. Morales, R. (2006). Pre dimensionamiento de Escaleras. Diseño en Concreto

Armado (pág. 43). Lima: Fondo Editorial ICG
