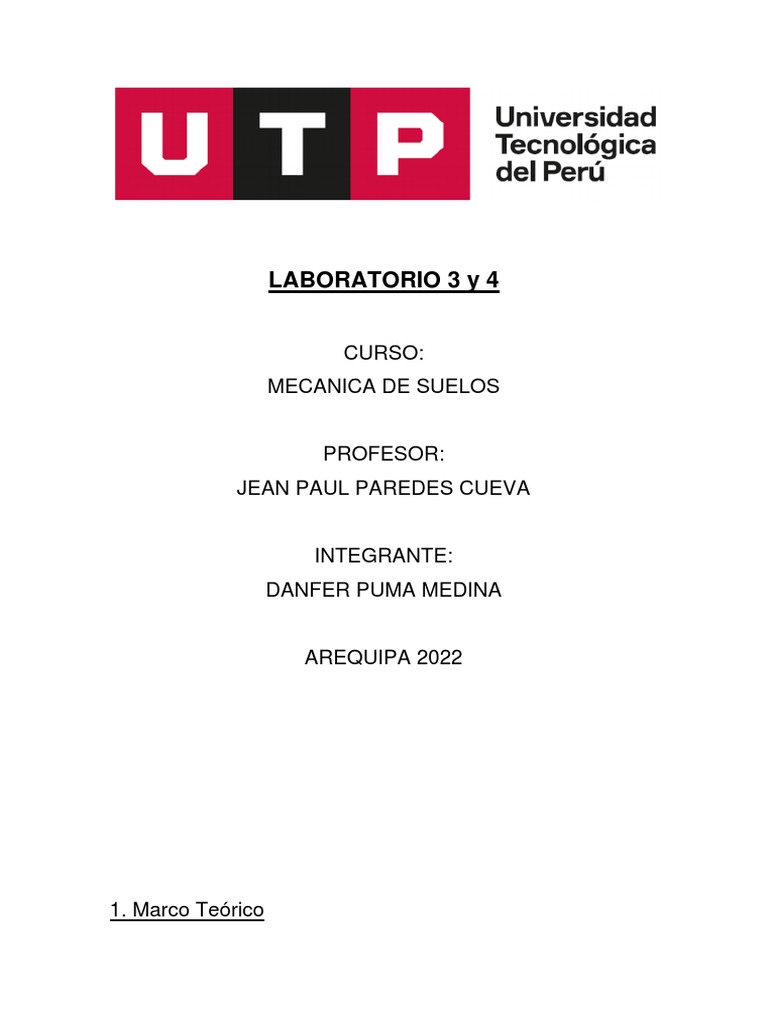

LABORATORIO 3 y 4

CURSO:
MECANICA DE SUELOS

PROFESOR:
JEAN PAUL PAREDES CUEVA

INTEGRANTE:
DANFER PUMA MEDINA

AREQUIPA 2022

1. Marco Teórico
1.1 Antecedentes
Uno de los principales sistemas de clasificación de suelos el sistema AASHTO
que por sus siglas en ingles se traduce al castellano como Asociación Americana
de Oficiales de Carreteras Estatales y Transportes, tuvo su inicio en el año 1929
y fue desarrollado por Public Road Administration System, o en castellano
Sistema Público de Administración de Carreteras, por otro lado el sistema USCS
o SUCS( Sistema Unificado de Clasificación del suelo) en castellano, fue
desarrollado durante la segunda guerra mundial, basándose en el sistema de
clasificación desarrollado por Casagrande, fue aprobado por agencias publicas
norteamericanas en el año 1952.

1.2 Glosario
• Limite Liquido: Porcentaje de contenido de humedad con que un suelo
cambia, al disminuir su humedad, de la consistencia líquida a la plástica,
o, al aumentar su humedad, de la consistencia plástica a la líquida.
• Limite Plástico: Porcentaje de contenido de humedad con que un suelo
cambia al disminuir su humedad de la consistencia plástica a la
semisólida, o, al aumentar su humedad, de la consistencia semisólida a
la plástica. El límite plástico es el límite inferior del estado plástico.
• índice de Plasticidad: Parámetro que indica el tamaño del intervalo de
variación del contenido de humedad con el cual el suelo se mantiene
plástico.
1.2 Glosario
• CONTENIDO DE HUMEDAD N.T.P 339.127
• NTP400 - Norma técnica Peruana

2.Memoria De Calculo
 2.1 Contenido de Humedad

Para hallar el contenido de humedad lo primero que realizamos es copiar los

datos iniciales en Excel, en forma de columnas, a continuación, hallamos el
peso del agua de la siguiente forma.

𝑝𝑒𝑠𝑜 𝑑𝑒 𝑎𝑔𝑢𝑎 = (𝑤ℎ + 𝑤𝑐𝑎𝑝𝑠𝑢𝑙𝑎) − (𝑤𝑠 + 𝑤𝑐𝑎𝑝𝑠𝑢𝑙𝑎)

A continuación, hallamos el peso de la muestra seca de la siguiente manera.

𝑝𝑒𝑠𝑜 𝑑𝑒 𝑚𝑢𝑒𝑠𝑡𝑟𝑎 𝑠𝑒𝑐𝑎 = (𝑤𝑠 + 𝑤𝑐𝑎𝑝𝑠𝑢𝑙𝑎) − 𝑤𝑐𝑎𝑝𝑠𝑢𝑙𝑎

Como penúltimo paso hallamos el contenido de humedad como se muestra a

continuación.

𝑝𝑒𝑠𝑜 𝑑𝑒 𝑎𝑔𝑢𝑎
𝑐𝑜𝑛𝑡𝑒𝑛𝑖𝑑𝑜 𝑑𝑒 ℎ𝑢𝑚𝑒𝑑𝑎𝑑 =
𝑝𝑒𝑠𝑜 𝑑𝑒 𝑚𝑢𝑒𝑠𝑡𝑟𝑎 𝑠𝑒𝑐𝑎

Finalmente hallamos el promedio de los resultados obtenido para cada una de

las capsulas.

capsula codigo wcapsula wh+wcapsula ws+wcapsula peso de agua peso de muestra seca contenido de humedad
1.00 A-1 11.13 41.93 40.50 1.43 29.37 4.87
2.00 B-2 11.00 42.32 40.50 1.82 29.50 6.17
3.00 C-4 11.00 43.66 42.00 1.66 31.00 5.35
4.00 A-2 11.07 36.52 35.00 1.52 23.93 6.35
5.00 B-3 11.10 43.90 42.00 1.90 30.90 6.15
CONTENIDO DE
HUMEDAD PROMEDIO 5.78

2.2 Granulometría y clasificación de suelo.

 Lo primero que se realiza es copiar los datos en Excel, para luego empezar a
desarrollar el cuadro, a continuación, sumamos todos los pesos, y con el peso
total de la muestra procedemos a hallar el porcentaje retenido en cada tamiz,
luego el acumulado de el peso retenido y por ultimo el porcentaje que pasa,
restando cien menos el peso retenido, efectuados estos cálculos el cuadro queda
de la siguiente manera.

TAMICES ABERTURA (mm) PESO RETENIDO gr %retenido %acumulado % que pasa

3/4" 19 100
1/2" 12.50 74.00 7.44 7.44 92.56
3/8" 9.50 116.00 11.66 19.10 80.90
1/4" 6.30 194.00 19.50 38.59 61.41
N4 4.75 91.00 9.15 47.74 52.26
N8 2.36 112.60 11.32 59.06 40.94
N30 0.60 162.40 16.32 75.38 24.62
N50 0.30 68.20 6.85 82.23 17.77
N100 0.15 56.40 5.67 87.90 12.10
N200 0.08 51.80 5.21 93.11 6.89
BANDEJA 0.00 68.60 6.89 100.00 0.00
995 100

A continuación, desarrollamos la curva granulométrica, para lo cual

emplearemos la columna de abertura y la columna de porcentaje que pasa, este
grafico es semilogarítmico, ya que se aplica la escala logarítmica en solo el eje
x.

CLASIFICACION DE SUELO
 Para poder clasificar el suelo necesitamos algunos datos adiciones, los cuales
son limite líquido y limite plástico, el limite liquido se hallo de la siguiente forma.
(𝑤ℎ + 𝑤𝑐𝑎𝑝𝑠𝑢𝑙𝑎) − (𝑤𝑠 + 𝑤𝑐𝑎𝑝𝑠𝑢𝑙𝑎)
𝐿𝐿 =
(𝑤𝑠 + 𝑤𝑐𝑎𝑝𝑠𝑢𝑙𝑎) − (𝑤𝑐𝑎𝑝𝑠𝑢𝑙𝑎)

Remplazando con los datos del cuadro de contenido de humedad

(41.67) − (40)
𝐿𝐿 =
(40) − (11.06)

𝐿𝐿 = 5.76

A continuación hallamos el limite de plasticidad, lo primero que realizamos es

copiar los datos iniciales en Excel, en forma de columnas, a continuación,
hallamos el peso del agua de la siguiente forma.

𝑝𝑒𝑠𝑜 𝑑𝑒 𝑎𝑔𝑢𝑎 = (𝑤ℎ + 𝑤𝑐𝑎𝑝𝑠𝑢𝑙𝑎) − (𝑤𝑠 + 𝑤𝑐𝑎𝑝𝑠𝑢𝑙𝑎)

A continuación, hallamos el peso de la muestra seca de la siguiente manera.

𝑝𝑒𝑠𝑜 𝑑𝑒 𝑚𝑢𝑒𝑠𝑡𝑟𝑎 𝑠𝑒𝑐𝑎 = (𝑤𝑠 + 𝑤𝑐𝑎𝑝𝑠𝑢𝑙𝑎) − 𝑤𝑐𝑎𝑝𝑠𝑢𝑙𝑎

Finalmente hallamos el promedio de los resultados obtenido para cada una de

las capsulas.

capsula peso capsula wcapsula+wh wcapsula+ws peso de agua peso de muestra seca
A16 15.26 19.44 18.73 0.71 3.47
A20 15.44 18.46 17.93 0.53 2.49
I3 15.54 22.7 21.44 1.26 5.9
LP= 3.953333333

DETERMINACIÓN DE CC Y CU
CC

Remplazando
0.952
𝐶𝐶 =
0.115 ∗ 6
𝐶𝐶 = 1.3
CU

Remplazando
6
𝐶=
0.115
𝐶 = 52.17

CLASIFICACION AASHTO
El suelo cumple con todos los ítems marcados con naranja, para el sistema
AASHTO este suelo corresponde a SW-SC.
CLASIFICACION SUCS

En el cuadro anterior esta marcado con naranja los ítems que cumple este suelo,
es así que se clasifica como un suelo A-1-a.
3. Conclusiones Y Recomendaciones.

• La clasificación por SUCS y AASHTO, pueden ser muy

diferentes.
• El contenido de humedad promedio es directamente
proporcional al peso del agua.
• De acuerdo a la clasificación AASHTO tenemos una arena bien
graduada pero arcillosa.
• De acuerdo a la clasificación SUCS, tenemos un suelo
excelente.
• La curva granulométrica relaciona la apertura con el
porcentaje que pasa.
