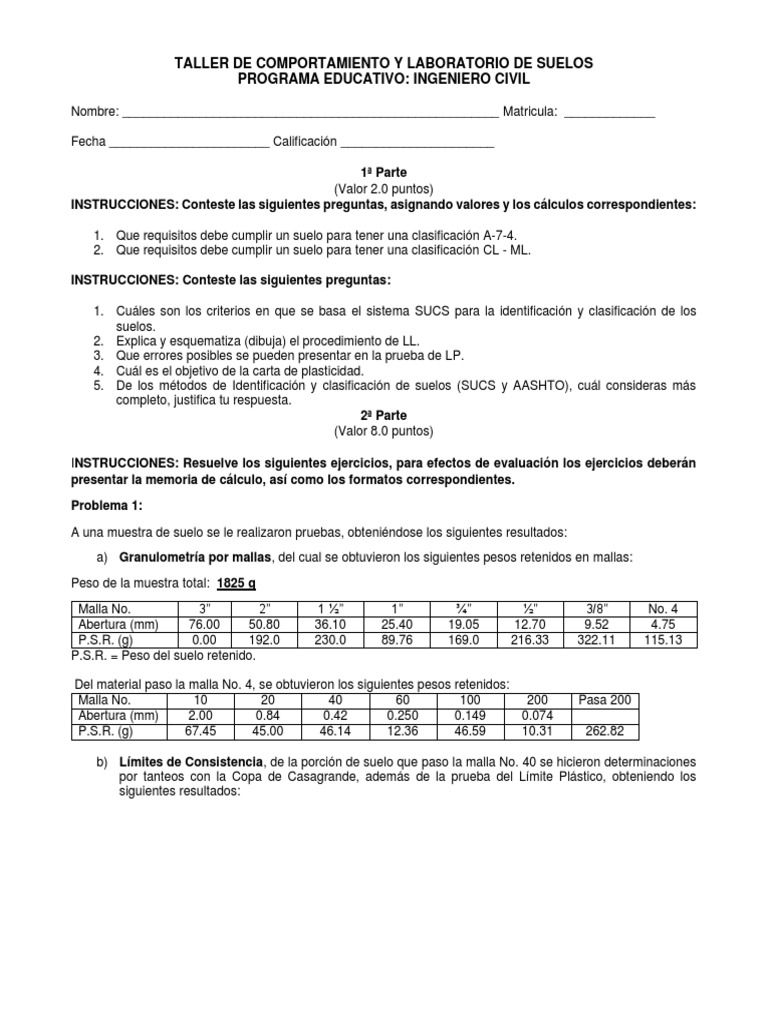

TALLER DE COMPORTAMIENTO Y LABORATORIO DE SUELOS

PROGRAMA EDUCATIVO: INGENIERO CIVIL

Nombre: ______________________________________________________ Matricula: _____________

Fecha _______________________ Calificación ______________________

1ª Parte
(Valor 2.0 puntos)
INSTRUCCIONES: Conteste las siguientes preguntas, asignando valores y los cálculos correspondientes:

1. Que requisitos debe cumplir un suelo para tener una clasificación A-7-4.
2. Que requisitos debe cumplir un suelo para tener una clasificación CL - ML.

INSTRUCCIONES: Conteste las siguientes preguntas:

1. Cuáles son los criterios en que se basa el sistema SUCS para la identificación y clasificación de los
suelos.
2. Explica y esquematiza (dibuja) el procedimiento de LL.
3. Que errores posibles se pueden presentar en la prueba de LP.
4. Cuál es el objetivo de la carta de plasticidad.
5. De los métodos de Identificación y clasificación de suelos (SUCS y AASHTO), cuál consideras más
completo, justifica tu respuesta.
2ª Parte
(Valor 8.0 puntos)

INSTRUCCIONES: Resuelve los siguientes ejercicios, para efectos de evaluación los ejercicios deberán
presentar la memoria de cálculo, así como los formatos correspondientes.

Problema 1:

A una muestra de suelo se le realizaron pruebas, obteniéndose los siguientes resultados:

a) Granulometría por mallas, del cual se obtuvieron los siguientes pesos retenidos en mallas:
Peso de la muestra total: 1825 g
Malla No. 3” 2” 1 ½” 1” ¾” ½” 3/8” No. 4
Abertura (mm) 76.00 50.80 36.10 25.40 19.05 12.70 9.52 4.75
P.S.R. (g) 0.00 192.0 230.0 89.76 169.0 216.33 322.11 115.13
P.S.R. = Peso del suelo retenido.

Del material paso la malla No. 4, se obtuvieron los siguientes pesos retenidos:
Malla No. 10 20 40 60 100 200 Pasa 200
Abertura (mm) 2.00 0.84 0.42 0.250 0.149 0.074
P.S.R. (g) 67.45 45.00 46.14 12.36 46.59 10.31 262.82

b) Límites de Consistencia, de la porción de suelo que paso la malla No. 40 se hicieron determinaciones
por tanteos con la Copa de Casagrande, además de la prueba del Límite Plástico, obteniendo los
siguientes resultados:
 LÍMITE LÍQUIDO LÍMITE PLÁSTICO
NO. DETERMINACIÓN
40 30 26 20 16
GOLPES 1 2 3
S.H. (g) 12.837 15.110 15.298 14.179 13.595 S.H. (g) 1.704 1.930 2.389
S.S. (g) 8.883 10.358 10.457 9.632 9.178 S.S. (g) 1.350 1.525 1.890
S. H. = Suelo Húmedo: S.S = Suelo Seco (g) = gramos

c) Para la determinación del Límite de Contracción (Método del PRA), se obtuvieron los siguientes
resultados:
Peso del Suelo Húmedo: 65.13 g Diámetro inicial: 5.40 cm; Altura inicial: 1.48 cm
Peso del Suelo Seco: 49.10 g Diámetro final: 4.95 cm; Altura final: 1.38 cm

d) Pruebas adicionales:
a) Contenido de agua natural: 26.51%,
b) Determinación del Límite de Contracción por el Método de Terzaghi: Ss = 2.62 y Sm = 1.78
c) Prueba de Contracción Lineal (C.L); Li = 10.00 cm Lf = 9.0 cm

e) De la inspección visual se tiene: Color gris, partículas subredondeas, tamaño máximo 2” de diámetro.

Determina lo siguiente:
1. Dibuja la curva granulométrica y obtenga los coeficientes de Hallen Hazen (Cu y Cc), utilice el formato
de granulometría por mallas y el formato del Instituto Tecnológico de Massachusetts (M.I.T)
2. Dibuja la curva de fluidez, utilice el formato de Límites de Consistencia.
3. Determinar: El Límite Líquido (LL), CR, Fω, y Tω.
4. Determinar el Límite de Contracción por los métodos de Terzaghi y PRA.
4. Determinar la Contracción Lineal.
5. Resumir la información requerida de las características que definen este suelo, identificar y clasificar
este suelo de acuerdo al Sistema Unificado de Clasificación de Suelos (SUCS) y por el Método AASHTO-
6. Justifique la clasificación del suelo por el SUCS y el método AASHTO.
7. Realizar la memoria de cálculo y anexar los formatos correspondientes.

Problema 2:

A una muestra de suelo se le realizaron pruebas, obteniéndose los siguientes resultados:

a) Granulometría por mallas, del cual se obtuvieron los siguientes pesos retenidos en mallas:
Peso de la muestra total: 1190 g

Malla No. 3” 2” 1 ½” 1” ¾” ½” 3/8” No. 4

Abertura (mm) 76.00 50.80 36.10 25.40 19.05 12.70 9.52 4.75
P.S.R. (g) 0.00 0.00 96.55 176.45 128.49 120.55 179.74 195.67
P.S.R. = Peso del suelo retenido.

Malla No. 10 20 40 60 100 200 Pasa 200

Abertura (mm) 2.00 0.84 0.42 0.250 0.149 0.074
P.S.R. (g) 47.34 23.44 28.33 20.05 39.38 43.69 90.32

Del material paso la malla No. 4, se obtuvieron los siguientes pesos retenidos:
b) Límites de Consistencia, de la porción de suelo que paso la malla No. 40 se hicieron determinaciones
por tanteos con la Copa de Casagrande, además de la prueba del Límite Plástico, obteniendo los
siguientes resultados:

LÍMITE LÍQUIDO LÍMITE PLÁSTICO

NO. DETERMINACIÓN
34 26 22 18 14
GOLPES 1 2 3
S.H. (g) 13.767 10.662 13.355 11.894 11.883 S.H. (g) 3.330 3.522 5.034
S.S. (g) 8.604 6.609 8.222 7.928 7.214 S.S. (g) 2.610 2.759 3.935
S. H. = Suelo Húmedo: S.S = Suelo Seco (g) = gramos
 c) Para la determinación del Límite de Contracción (Método del PRA), se obtuvieron los siguientes
resultados:
Peso del Suelo Húmedo: 66.91 g Diámetro inicial: 5.45 cm; Altura inicial: 1.50 cm
Peso del Suelo Seco: 48.15 g Diámetro final: 4.90 cm; Altura final: 1.40 cm

d) Pruebas adicionales:
a) Contenido de agua natural: 25.22%,
b) Determinación del Límite de Contracción por el Método de Terzaghi: Ss = 2.61 y Sm = 1.68
c) Prueba de Contracción Lineal (C.L); Li = 10.00 cm Lf = 9.25 cm

e) De la inspección visual se tiene: Color gris, partículas redondeadas, tamaño máximo 1 ½” de diámetro.

Determina lo siguiente:
1. Dibuja la curva granulométrica y obtenga los coeficientes de Hallen Hazen (Cu y Cc), utilice el formato
de granulometría por mallas y el formato del Instituto Tecnológico de Massachusetts (M.I.T)
2. Dibuja la curva de fluidez, utilice el formato de Límites de Consistencia.
3. Determinar: El Límite Líquido (LL), CR, Fω, y Tω.
4. Determina el Límite de Contracción por los métodos de Terzaghi y PRA.
5. Resumir la información requerida de las características que definen este suelo, identificar y clasificar
este suelo de acuerdo al Sistema Unificado de Clasificación de Suelos (SUCS) y por el Método AASHTO.
6. Realizar la memoria de cálculo y anexar los formatos correspondientes

Problema 3:

A una muestra de suelo se le realizaron pruebas, obteniéndose los siguientes resultados:

a) Límites de Consistencia, de la porción de suelo que paso la malla No. 40 se hicieron determinaciones
por tanteos con la Copa de Casagrande, además de la prueba del Límite Plástico, obteniendo los
siguientes resultados:

LÍMITE LÍQUIDO

NÚMERO CÁPSULA PESO DE LA PESO DE PESO DE

DE N° CÁPSULA + LA LA
GOLPES SUELO CÁPSULA CÁPSULA
HUMEDO + SUELO
SECO
------ ------ g g g
38 7 73.450 67.888 55.090
30 8 76.346 69.124 52.789
24 9 56.143 54.345 50.667
20 10 65.130 61.289 52.990
12 11 64.333 59.855 50.666

LÍMITE PLÁSTICO

1 24.402 23.655 20.769

2 27.890 26.381 20.465
3 28.965 27.444 21.433

HUMEDAD NATURAL

20 101.601 87.639 21.103

21 101.558 88.387 23.984
25 95.242 83.149 24.276
26 86.842 75.701 21.136
 b) Para la determinación del Límite de Contracción (Método del PRA), se obtuvieron los siguientes
resultados:

Peso del Suelo Húmedo: 65.15 g Diámetro inicial: 5.44 cm; Altura inicial: 1.49 cm
Peso del Suelo Seco: 48.77 g Diámetro final: 4.99 cm; Altura final: 1.39 cm

c) Pruebas adicionales: Ss = 2.60 y Sm = 1.68 (determinación por el Método de Terzaghi).

d) De la inspección visual se tiene: Color café, inorgánica, consistencia blanda.

Determina lo siguiente:
1. Dibuja la curva de fluidez, utilice el formato de Límites de Consistencia.
2. Determinar: El Límite Líquido (LL), CR, Fω, y Tω.
3. Determina el Límite de Contracción por los métodos de Terzaghi y PRA.
4. Resumir la información requerida de las características que definen este suelo, identificar y clasificar
este suelo de acuerdo al Sistema Unificado de Clasificación de Suelos (SUCS) y por el Método AASHTO.
5. Justifique la clasificación del suelo por el SUCS y el método AASHTO.
6. Realizar la memoria de cálculo y anexar los formatos correspondientes.

Problema 4:

A una muestra de suelo se le realizaron pruebas, obteniéndose los siguientes resultados:

a) Límites de Consistencia, de la porción de suelo que paso la malla No. 40 se hicieron determinaciones
por tanteos con la Copa de Casagrande, además de la prueba del Límite Plástico, obteniendo los
siguientes resultados:
LÍMITE LÍQUIDO

NÚMERO DETERMINACIÓN PESO SUELO PESO

DE No. HUMEDO SUELO
GOLPES SECO

------ ------ g g
40 1 15.185 11.494
32 2 20.615 15.949
26 3 16.068 12.000
22 4 13.358 9.926
16 5 17.780 13.091

LÍMITE PLÁSTICO

1 3.215 2.664
2 2.835 2.356
3 2.552 2.133

HUMEDAD NATURAL

1 121.820 109.10
2 12.060 106.53
3 13.530 112.51
4 14.570 124.02
 b) Para la determinación del Límite de Contracción (Método del PRA), se obtuvieron los siguientes
resultados:

Peso del Suelo Húmedo: 66.61 g Diámetro inicial: 5.40 cm; Altura inicial: 1.48 cm
Peso del Suelo Seco: 56.29 g Diámetro final: 5.37 cm; Altura final: 1.46 cm

c) Pruebas adicionales: Ss = 2.62 y Sm = 1.80 (determinación por el Método de Terzaghi).

d) De la inspección visual se tiene: color negro, consistencia media.

Determina lo siguiente:
1. Dibuja la curva de fluidez, utilice el formato de Límites de Consistencia.
2. Determinar: El Límite Líquido (LL), CR, Fω, y Tω.
3. Determina el Límite de Contracción por los métodos de Terzaghi y PRA.
4. Resumir la información requerida de las características que definen este suelo, identificar y clasificar
este suelo de acuerdo al Sistema Unificado de Clasificación de Suelos (SUCS) y por el Método AASHTO.
5. Justifique la clasificación del suelo por el SUCS y el método AASHTO.
6. Realizar la memoria de cálculo y anexar los formatos correspondientes.

Problema 5:

A una muestra de suelo se le realizaron pruebas, obteniéndose los siguientes resultados:

a) Granulometría por mallas, del cual se obtuvieron los siguientes pesos retenidos en mallas:
Peso de la muestra total: 680 g

Malla No. 3” 2” 1 ½” 1” ¾” ½” 3/8” No. 4

Abertura (mm) 76.00 50.80 36.10 25.40 19.05 12.70 9.52 4.75
P.S.R. (g) 0.00 0.00 8.66 10.45 30.33 40.10 94.45 8.36

Del material paso la malla No. 4, se obtuvieron los siguientes pesos retenidos:

Malla No. 10 20 40 60 100 200 Pasa 200

Abertura (mm) 2.00 0.84 0.42 0.250 0.149 0.074
P.S.R. (g) 163.10 120.55 18.48 71.44 58.45 46.77 8.86

b) De la inspección visual se tiene: Color gris, partículas angulosas, tamaño máximo 1 ½” de diámetro.

Determina lo siguiente:
1. Dibuja la curva granulométrica y obtenga los coeficientes de Hallen Hazen (Cu y Cc), utilice el formato de
granulometría por mallas y el formato del Instituto Tecnológico de Massachusetts (M.I.T)
2. Resumir la información requerida de las características que definen este suelo, identificar y clasificar este
suelo de acuerdo al Sistema Unificado de Clasificación de Suelos (SUCS) y por el Método AASHTO.
3. Justifique la clasificación del suelo por el SUCS y el método AASHTO.
4. Realizar la memoria de cálculo y anexar los formatos correspondientes.
