Problemas

1

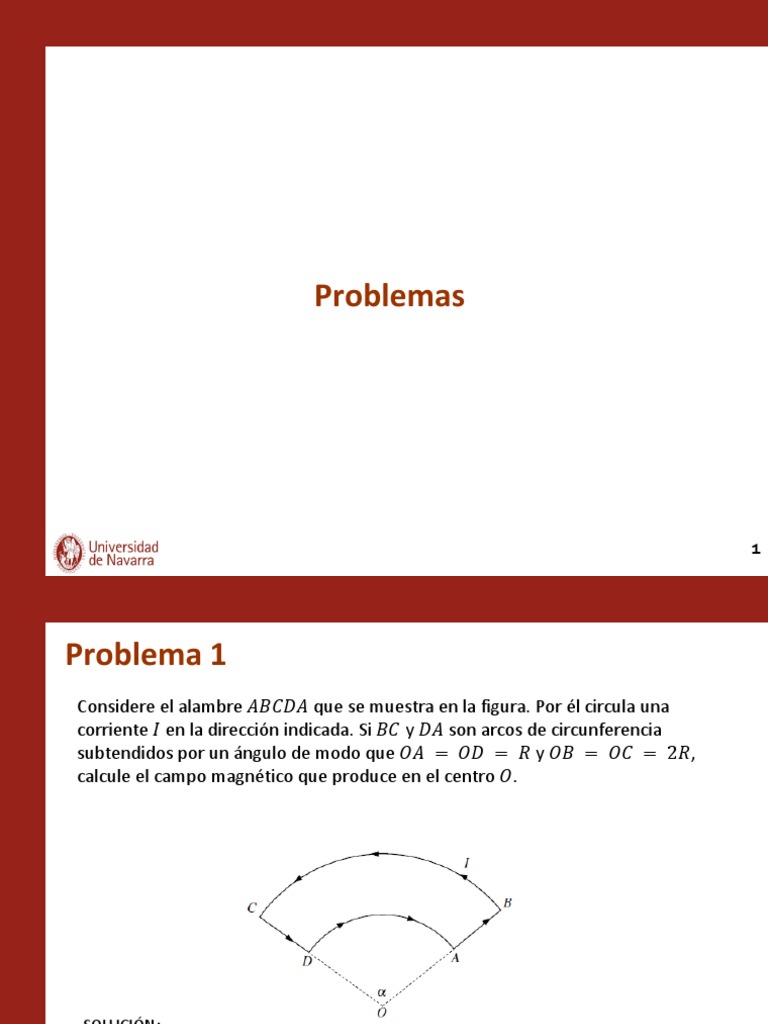

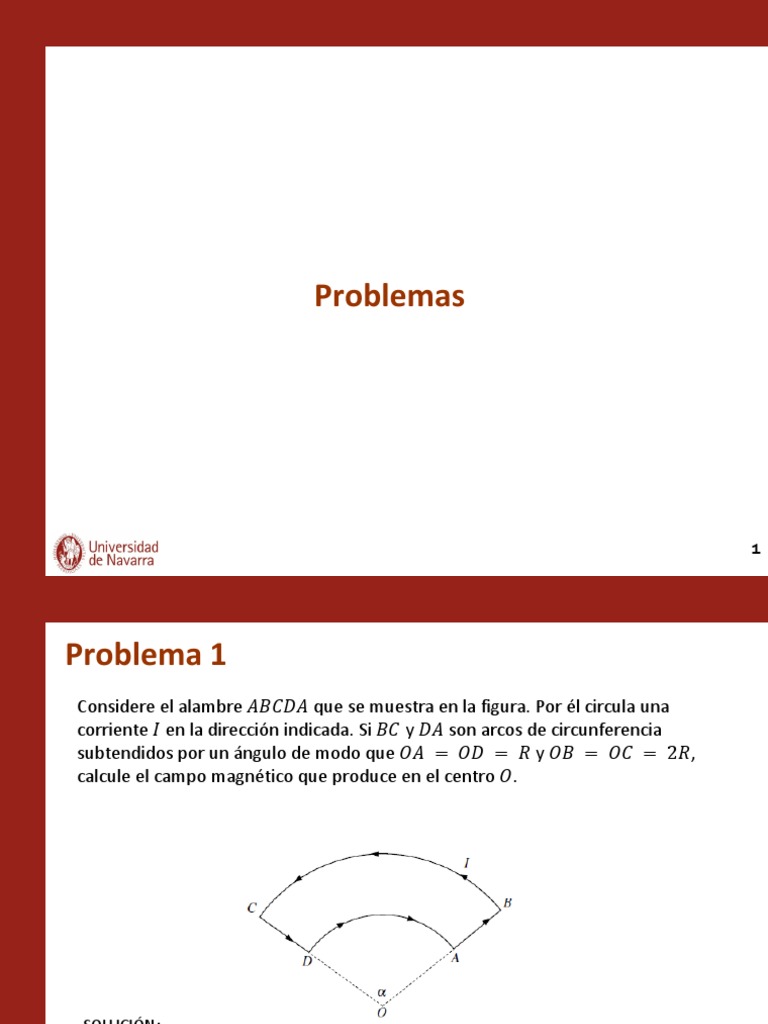

Problema 1
Considere el alambre 𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴 que se muestra en la figura. Por él circula una
corriente 𝐼𝐼 en la dirección indicada. Si 𝐵𝐵𝐵𝐵 y 𝐷𝐷𝐷𝐷 son arcos de circunferencia
subtendidos por un ángulo de modo que 𝑂𝑂𝑂𝑂 = 𝑂𝑂𝑂𝑂 = 𝑅𝑅 y 𝑂𝑂𝑂𝑂 = 𝑂𝑂𝑂𝑂 = 2𝑅𝑅,
calcule el campo magnético que produce en el centro 𝑂𝑂.

SOLUCIÓN:

2
Problema 2
Por un conductor rectilíneo semi-infinito circula una corriente eléctrica de
intensidad 𝐼𝐼 en el sentido que se muestra en la figura. Calcule el campo magnético
en el punto 𝑃𝑃.

SOLUCIÓN:

3
Problema 3
Susana, Rodrigo y Marcel, equipo docente de curso de electromagnetismo de una
cierta universidad, tienen una discusión sobre el campo magnético generado por
un alambre en un mismo punto 𝑃𝑃. Susana tiene un alambre infinito por el cual
fluye una corriente 2𝐼𝐼, Rodrigo, al ver el alambre lo toma y lo dobla, formando un
cuarto de circunferencia de radio 𝑅𝑅 más otros dos tramos semi-infinitos (ver
Figura). Rodrigo le asegura a Susana que si la corriente disminuye a la mitad, el
campo magnético producido por esta nueva geometría tendrá una mayor
magnitud en el punto 𝑃𝑃 (por lo cual Susana se muestra muy en desacuerdo).
Marcel, asombrado por la discusión de su cuerpo
docente, les dice a ambos que están equivocados,
ya que falta información suficiente para aseverar
en cuál de los dos casos el campo magnético es
mayor. Ayude al cuerpo docente de este curso a
determinar quién tiene la razón.

SOLUCIÓN:
Susana tiene la razón

4
Problema 4
Considere un segmento 𝐴𝐴𝐴𝐴 recorrido por una corriente de intensidad 𝐼𝐼 como
se muestra en la figura.
a) Determine el valor del campo magnético en el punto 𝑂𝑂 en función 𝐴𝐴, 𝐶𝐶 y 𝑟𝑟

b) Use el resultado calculado en a) para

determinar el campo magnético
producido por un polígono regular de 𝑛𝑛
lados en su centro. Considere que el
polígono es de lado 𝑎𝑎 y es recorrido por
una corriente 𝐼𝐼.

SOLUCIÓN:

5
Problema 5
Suponga que el sistema que se ve en la figura se encuentra en un plano vertical,
donde 𝑔𝑔 es la aceleración de gravedad. A través del alambre rectilíneo infinito
circula una corriente 𝐼𝐼1 en la dirección indicada. La espira rectangular, de
dimensiones 𝑎𝑎 y 𝑏𝑏, está ubicada paralela al alambre, a una distancia 𝑑𝑑 de él y
posee una masa 𝑚𝑚. Encuentre la corriente 𝐼𝐼2 que debe circular por la espira
(indique el sentido de ella), para que permanezca en reposo en la posición
señalada.

SOLUCIÓN:
2𝜋𝜋𝜋𝜋𝜋𝜋𝜋𝜋 𝑎𝑎+𝑑𝑑
𝐼𝐼2 = en sentido horario
µ0 𝐼𝐼1 𝑎𝑎𝑎𝑎

6
Problema 6
Tres alambres infinitos están ubicados, mutuamente paralelos están orientados
perpendicularmente al plano de la hoja y ubicados en los vértices de un cuadrado
de lado 𝑑𝑑. Uno de ellos lleva corriente 2𝐼𝐼 que entra al plano, mientras que los
otros llevan corriente 𝐼𝐼 que emerge del plano de la hoja. Calcule el vector campo
magnético en los puntos 𝑃𝑃𝑃 y 𝑃𝑃𝑃.

SOLUCIÓN:

7
Problema 7
Considere 3 alambres rectos de sección transversal despreciable,
infinitamente largos y separados por una distancia 𝑑𝑑. Cada alambre
lleva una corriente 𝐼𝐼, en la misma dirección (perpendicular al plano
de la hoja y hacia adentro).
Encuentre la ubicación de los dos puntos donde el campo magnético
total se anula.

SOLUCIÓN:

8
Problema 8
Un ión con carga igual a la de un protón y masa 2𝑢𝑢 se mueve en un campo magnético
de 6,0 𝑇𝑇 con una velocidad de 4 · 106 𝑚𝑚/𝑠𝑠. Haz un esquema y calcula el valor,
dirección y sentido de la fuerza que actúa inicialmente sobre el ión cuando éste se
mueve
a) paralelo al campo
b) en una dirección que forma con el campo magnético un ángulo de 30 grados. En
este segundo caso, calcula
c) el radio de la hélice descrita
d) el desplazamiento en la dirección del campo después de completar tres vueltas.

Dato: 1𝑢𝑢 = 1,67· 10−27 𝑘𝑘𝑘𝑘

SOLUCIÓN:
a) 𝐹𝐹 = 0
⃗ -1,9 pN 𝑘𝑘�
b) 𝐹𝐹=
c) r = 7 𝑚𝑚𝑚𝑚
d) 23 cm

9
Problema 9
Un protón se mueve en línea recta con una velocidad de 2 · 106 m/s en el sentido positivo
del eje x (figura 1). Calcula el campo magnético en los puntos
a) (0; 4,0) cm cuando el protón pasa por el origen de coordenadas.
b) (4,0; 3,0) cm cuando el protón pasa por el origen de coordenadas.
c) Si el protón describe una circunferencia de radio
2,0 cm con centro en el punto (0; 2,0) cm como se
indica en la figura 2, calcula el campo magnético en
el centro de la circunferencia.
d) Razona los cambios que se producen en los casos
anteriores si en vez de un protón se trata de un
neutrón o de un electrón. Indica en todos los
apartados, con la ayuda de un esquema, la dirección
y sentido del campo magnético.

SOLUCIÓN:
a) 𝐵𝐵 = 2 · 10−17 𝑇𝑇 𝑘𝑘�
b) 𝐵𝐵 = 0,77 · 10−17 𝑇𝑇 𝑘𝑘�
c) 𝐵𝐵 = −8 · 10−17 𝑇𝑇 𝑘𝑘�

10
Problema 10
Por un filamento conductor con forma de triángulo equilátero de lado 𝑎𝑎, fluye una
corriente constante 𝐼𝐼. Calcular la intensidad del campo magnético en el centro del
triángulo.

𝐼𝐼 𝑎𝑎

SOLUCIÓN:
9µ0 𝐼𝐼 �
a) 𝐵𝐵 = 2𝜋𝜋𝜋𝜋 𝑘𝑘
