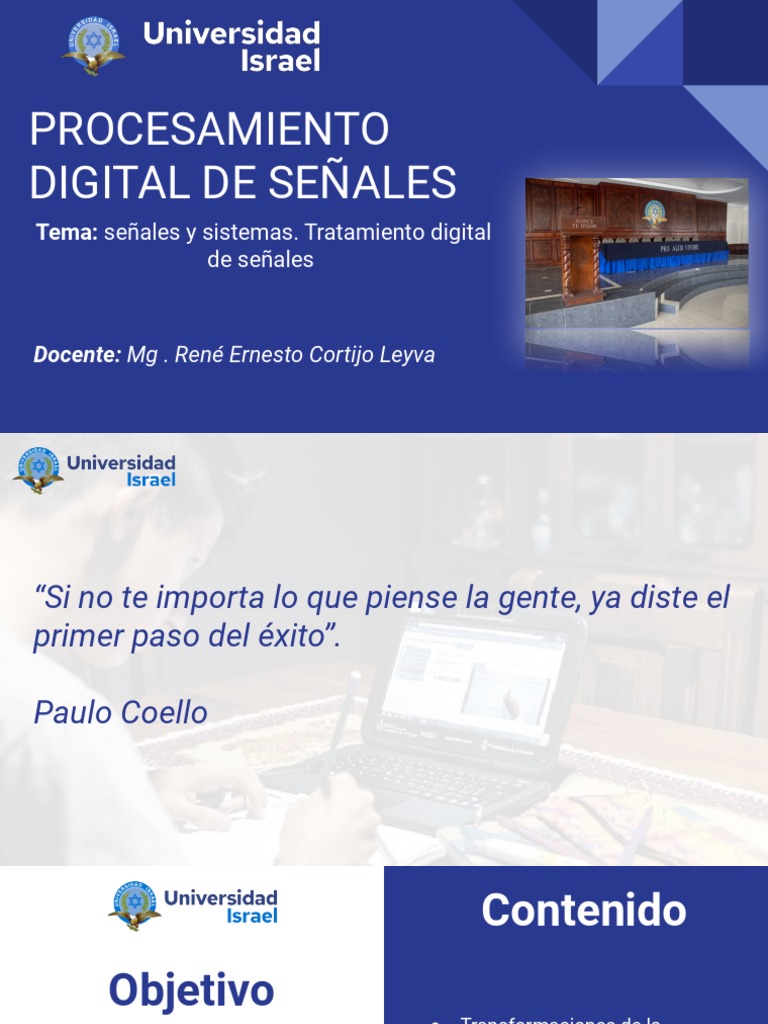

PROCESAMIENTO

DIGITAL DE SEÑALES
Tema: señales y sistemas. Tratamiento digital
de señales

Docente: Mg . René Ernesto Cortijo Leyva

“Si no te importa lo que piense la gente, ya diste el
primer paso del éxito”.

Paulo Coello
 Contenido
Objetivo
● Transformaciones de la
Realizar diferentes variable independiente
transformaciones de la variable ● Funciones singulares
independiente con señales
continuas y discretas.
Interpretar el uso y aplicaciones
de las funciones singulares en el
tratamiento de señales.

3
2/10/2020 Mg. René Ernesto Cortijo Leyva
Transformaciones de la variable
independiente y funciones singulares

4
2/10/2020 Mg. René Ernesto Cortijo Leyva
 Manipulaciones simples de las señales discretas en el
tiempo
● Transformación de la variable independiente (tiempo): Una señal x(n) se
puede desplazar en el tiempo reemplazando la variable independiente n
por n−k, donde k es un entero. Si k es un entero positivo, el desplazamiento
de tiempo produce un retardo de la señal en k unidades de tiempo. Si k es
un entero negativo, el desplazamiento de tiempo hace que la señal se
adelante |k| unidades de tiempo.
● Ej: Si la señal x(n) se almacena en una cinta magnética o en un disco o,
posiblemente, en la memoria de una computadora, es relativamente
sencillo modificar la base de tiempos introduciendo un retardo o un
adelanto

5
2/10/2020 Mg. René Ernesto Cortijo Leyva
 Ejemplo

• En la Figura (a) se muestra la

representación gráfica de una
señal x(n). Obtenga una
representación gráfica de las
señales x(n−3)

6
2/10/2020 Mg. René Ernesto Cortijo Leyva
 Ejemplo

• En la Figura (b) se muestra

la representación gráfica
de una señal x(n). Obtenga
una representación gráfica
de las señales x(n+2)

7
2/10/2020 Mg. René Ernesto Cortijo Leyva
 Desplazamiento en señal continua

8
2/10/2020 Mg. René Ernesto Cortijo Leyva
 Desplazamiento en señal continua

9
2/10/2020 Mg. René Ernesto Cortijo Leyva
 Desplazamiento en señal discreta

10
2/10/2020 Mg. René Ernesto Cortijo Leyva
 Desplazamiento en señal discreta

11
2/10/2020 Mg. René Ernesto Cortijo Leyva
 Reflexión de la variable independiente

• Otra útil modificación de la base

de tiempos consiste es
reemplazar la variable
independiente n por −n. El
resultado de esta operación es
un solapamiento o reflexión de
la señal alrededor del origen de
tiempos n = 0
• Ej: Represente gráficamente la
señal x(−n), donde x(n) es la
señal mostrada en la Figura

12
2/10/2020 Mg. René Ernesto Cortijo Leyva
 Reflexión de la variable independiente

• Represente gráficamente la
señal x(−n+2), donde x(n) es la
señal mostrada en la Figura
• Es importante observar que las
operaciones de solapamiento y
retardo (o avance) temporal de
una señal no son conmutativas

13
2/10/2020 Mg. René Ernesto Cortijo Leyva
 Reflexión en señal continua

14
2/10/2020 Mg. René Ernesto Cortijo Leyva
 Reflexión en señal continua

15
2/10/2020 Mg. René Ernesto Cortijo Leyva
 Reflexión y desplazamiento en señal discreta

16
2/10/2020 Mg. René Ernesto Cortijo Leyva
 Cambio de escala de la variable
independiente
● Una tercera modificación de la variable independiente consiste en
reemplazar n por μ n, donde μ es un entero. Esta modificación de la
base de tiempos se conoce como escalado temporal o
submuestreo
● El cambio de escala se puede indicar de la siguiente forma:

17
2/10/2020 Mg. René Ernesto Cortijo Leyva
 Cambio de escala en señal continua

2/10/2020 Mg. René Ernesto Cortijo Leyva 18

 Cambio de escala en señal continua

2/10/2020 Mg. René Ernesto Cortijo Leyva 19

 Cambio de escala en señal discreta

2/10/2020 Mg. René Ernesto Cortijo Leyva 20

 Cambio de escala en señal discreta
● Ejemplo: Represente gráficamente la
señal y(n) = x(2n), donde x(n) es la
señal mostrada en la Figura
● La señal y(n) se obtiene de x(n)
tomando una de cada dos muestras
de x(n), comenzando con x(0). Por
tanto, y(0) =x(0), y(1) = x(2), y(2) =
x(4), . . . e y(−1) =x(−2), y(−2) = x(−4),
etc
● Se han omitido las muestras
impares de x(n) y se han conservado
la muestras pares.

21
2/10/2020 Mg. René Ernesto Cortijo Leyva
 Criterios para realizar transformaciones de la
variable independiente
Orden de pasos a seguir

1. Reflexión 2. Desplazamiento 3. Cambio de escala

2/10/2020 Mg. René Ernesto Cortijo Leyva 22

 EJEMPLO

2/10/2020 Mg. René Ernesto Cortijo Leyva 23

 EJEMPLO

2/10/2020 Mg. René Ernesto Cortijo Leyva 24

 Transformaciones de la Variable Independiente
Comprobación: tomar uno o más puntos de referencia en la señal original y después
comparar la nueva disposición de esos puntos en la señal con la variable
independiente ya transformada.
Del ejemplo anterior, dígase que se toman los puntos de x(t) para t = -1 y t = 3, como
sigue:

2/10/2020 Mg. René Ernesto Cortijo Leyva

25
 Transformaciones de la Variable Independiente

● Punto 2 ( t = 3, en la señal original):

Entonces, se iguala la variable transformada al valor -3 (punto en la señal original)
1 – t/2 = 3 🡪 despejando, se tiene t = -4.
Entonces, el punto 2 aparecerá en t = -4 en la señal transformada.

2/10/2020 Mg. René Ernesto Cortijo Leyva 26

 Suma, multiplicación y cambio de escala de
secuencias

● El escalado de la amplitud de una señal en un valor constante A se consigue

multiplicando el valor de cada muestra de la señal por A. Luego, obtenemos
● y(n) = Ax(n), −∞ < n < ∞
● La suma de dos señales x1(n) y x2(n) es una señal y(n), cuyo valor en cualquier
instante es igual a la suma de los valores de esas dos señales en dicho
instante, es decir,
● y(n) = x1(n)+x2(n), −∞ < n < ∞
● El producto de dos señales se define de manera similar en cada instante de
tiempo como
● y(n) = x1(n)x2(n), −∞ < n < ∞

2/10/2020 Mg. René Ernesto Cortijo Leyva 27

EJEMPLO
● Una señal discreta se muestra en siguiente figura. Dibuje y marque
cuidadosamente cada una de las siguientes señales:
● a) x[n-4]
● b) x[3n+1]

2/10/2020 Mg. René Ernesto Cortijo Leyva 28

 EJEMPLO

29
2/10/2020 Mg. René Ernesto Cortijo Leyva
 Conclusiones
Reflejar la variable Fijar puntos de
Comprimir o expandir
independiente en referencias en el
de acuerdo a la factor
torno a cero gráfico
de escala a

Desplazami Cambio de Gráficos en

Reflexión Referencia
ento escala secuencia

Desplazar la variable independiente

Graficar en secuencia
hacia la izquierda o derecha en
función del signo de k
30
2/10/2020 Mg. René Ernesto Cortijo Leyva
 Diseño instruccional

Actividad autónoma 1

Realizar un resumen del tema

tratado , realizando una lectura Actividad autónoma 3
del Capítulo 2 del texto guía.
Revisar los videos tutoriales
Actividad autónoma 2 colocados en la sección de
Exposición
Resolver los ejercicios del
Actividad autónoma 4
2.1 al 2.5 del Capítulo 2 del
texto guía. Trabajo 2 sección
de Comprobación Resolver el cuestionario
sobre distribuciones de
frecuencias de la sección de
Rebote
 Gracias

Responsabilidad con pensamiento positivo
