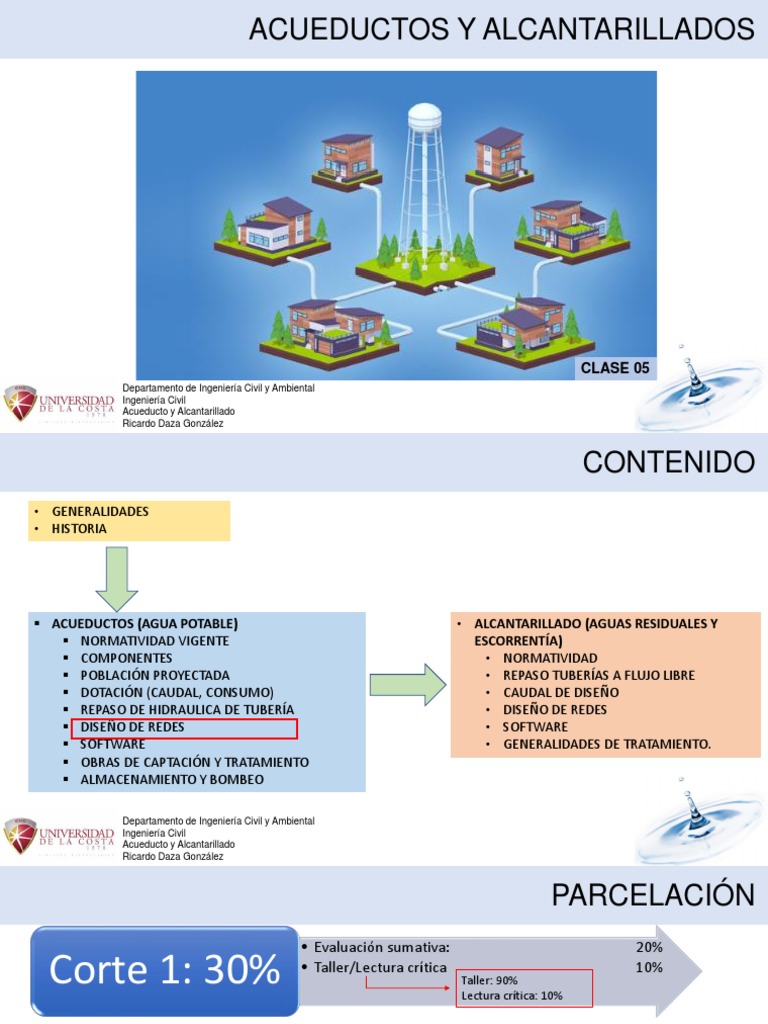

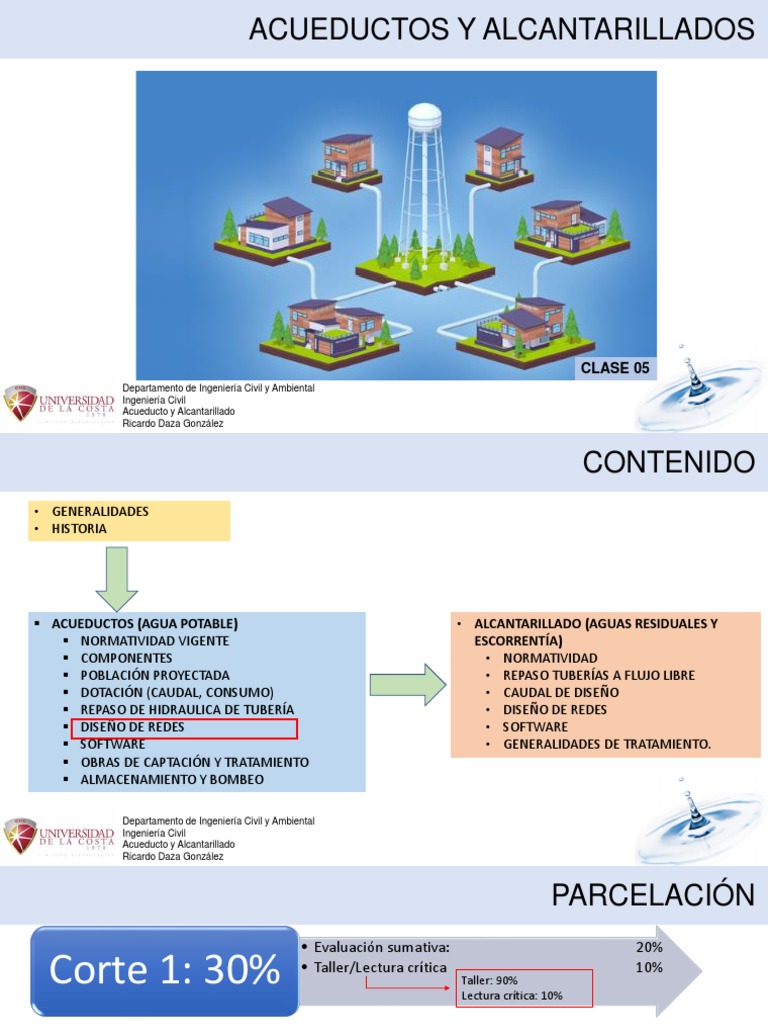

ACUEDUCTOS Y ALCANTARILLADOS

CLASE 05
Departamento de Ingeniería Civil y Ambiental
Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 CONTENIDO
• GENERALIDADES
• HISTORIA

▪ ACUEDUCTOS (AGUA POTABLE) • ALCANTARILLADO (AGUAS RESIDUALES Y

▪ NORMATIVIDAD VIGENTE ESCORRENTÍA)
▪ COMPONENTES • NORMATIVIDAD
▪ POBLACIÓN PROYECTADA • REPASO TUBERÍAS A FLUJO LIBRE
▪ DOTACIÓN (CAUDAL, CONSUMO) • CAUDAL DE DISEÑO
▪ REPASO DE HIDRAULICA DE TUBERÍA • DISEÑO DE REDES
▪ DISEÑO DE REDES • SOFTWARE
▪ SOFTWARE • GENERALIDADES DE TRATAMIENTO.
▪ OBRAS DE CAPTACIÓN Y TRATAMIENTO
▪ ALMACENAMIENTO Y BOMBEO

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 PARCELACIÓN
• Evaluación sumativa: 20%

Corte 1: 30% • Taller/Lectura crítica

Taller: 90%
Lectura crítica: 10%
10%

• Evaluación sumativa: 20%

Corte 2: 30% • Quiz/Actividad inglés:

Quiz: 90%
Actividad inglés: 10%
10%

• Evaluación sumativa: 20%

Corte 3: 30% • Taller 10%

90%
Departamento de Ingeniería Civil y Ambiental
Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 DISEÑO DE REDES

YA APRENDIERON:

• PROYECTAR UNA POBLACIÓN

• ESTIMAR LAS DOTACIONES DE AGUA
• CALCULAR LOS CAUDALES DE DISEÑO

LO DEMÁS ES HIDRÁULICA DE TUBERÍAS…

NO ENFOCARÉMOS EN REDES DE DISTRIBUCIÓN

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 DISEÑO DE REDES

LA HIDRÁULICA DE TUBERÍAS ME PERMITE:

CONOCIENDO :
• CAUDAL
• PRESIÓN
CALCULAR :
• DIÁMETRO

¿CÓMO? : HAZEN-WILLIAMS YA LO VIERON:

SWAMEE-JANE • EN HIDRÁULICA
MÉTODOS ITERATIVOS • SU PROFESOR DE A-A LES HIZO
UN REPASO
MUCHAS ECUACIONES MÁS
Departamento de Ingeniería Civil y Ambiental
Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 DISEÑO DE REDES

SIN EMBARGO…..

EN LA PRÁCTICA DE LA INGENIERÍA HIDRÁULICA LOS SISTEMAS DE REDES DE

TUBERÍAS SON MUCHO MÁS COMPLEJOS.

MAYOR NÚMERO DE TUBOS MAYOR LA COMPLEJIDAD DEL PROBLEMA

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 DISEÑO DE REDES

¿SE IMAGINAN
DISEÑANDO LA RED DE
ACUEDUCTO DE
BOGOTÁ TUBO POR
TUBO?
 DISEÑO DE REDES

RED DE DISTRIBUCIÓN:
Conjunto de tuberías, accesorios y estructuras que conducen el agua
desde el tanque de almacenamiento o planta de tratamiento hasta los
puntos de consumo.

TIPOS DE REDES:
• REDES ABIERTAS

• REDES CERRADAS

CIVILGEEKS
Departamento de Ingeniería Civil y Ambiental
Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 DISEÑO DE REDES

REDES ABIERTAS:
Redes que no tienen
ningún “circuito cerrado”
en el sistema.

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 DISEÑO DE REDES

REDES ABIERTAS:
Por ejemplo:

- Redes de tubos madre.

- Sistema de tanque y pozos de agua.
- Redes de riego

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 DISEÑO DE REDES

REDES ABIERTAS:
Por ejemplo:

- Redes de riego o redes

dentríticas

Algunos autores la
diferencian de las redes
abiertas

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 DISEÑO DE REDES

REDES CERRADAS:

Sistemas de circuitos cerrados o

“ciclos”.
Se caracterizan por tener algún
circuito cerrado o “loop” (en
inglés).

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 DISEÑO DE REDES

REDES CERRADAS:

El objetivo es: que cualquier zona

dentro del área cubierta por el sistema,
pueda ser alcanzada simultáneamente
por más de una tubería.

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 DISEÑO DE REDES

REDES CERRADAS: TIPO AWWA

DISTINTAS
CONFIGURACIONES

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 DISEÑO DE REDES

REDES CERRADAS: TIPO INSFOPAL

DISTINTAS
CONFIGURACIONES

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 DISEÑO DE REDES

PROS Y CONTRAS:

DESVENTAJA DE REDES ABIERTAS:

Ante la falla o rotura de alguna de las
tuberías, se tendrá que afectar (dejar
sin servicio) a todos los usuarios que
estén desde las tuberías aguas abajo
de la rotura, mientras se realiza la
reparación necesaria.

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 DISEÑO DE REDES

PROS Y CONTRAS:

VENTAJA DE REDES ABIERTAS:

- Menos tuberías, menos costo.
- Cálculo más directo y simple

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 DISEÑO DE REDES

PROS Y CONTRAS:

VENTAJA DE REDES CERRADAS:

Ante la rotura de alguna de sus
tuberías, se logrará afectar a menor
cantidad de usuarios, al establecerse
rutas alternas al flujo mediante las
“mallas” o “circuitos”.

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 DISEÑO DE REDES

PROS Y CONTRAS:

DESVENTAJA DE REDES CERRADAS:

- Más tuberías, mayor costo.
- Cálculos mas complejos.

LES RECOMIENDO SIEMPRE USAR

REDES CERRADAS EN CIUDADES EN
LA MEDIDA QUE SE APOSIBLE

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 DISEÑO DE REDES

CÁLCULO DE REDES CERRADAS

 PRINCIPIOS FUNDAMENTALES

QD1, QD2, QD3,…,QDNU.

Caudales que demandan los nodos

Qe1, Qe2, Qe3,…,Qen.

Caudales que alimentan la red de distribución

Ecuación de conservación de masa de la red.

 PRINCIPIOS FUNDAMENTALES

Para el nodo…
NTi= número de tubos que llegan al nodo i
Qij = caudal que pasa por la tubería ij desde el nodo i
hasta el nodo j

Para cada Qij

…
Se emplea:

Para tener en cuenta

DARCY-
obtener

Pérdidas Caudal de
WEISBACH por la tubería
fricción ij

ECUACIÓN CONSERVACIÓN DE
ENERGIA ENTRE LOS NODOS i y j
 PRINCIPIOS FUNDAMENTALES

PARA LOS NODOS Si queremos conocer Qij

PERO
RECORDEMOS QUE..

Ecuación de continuidad en las uniones

 PRINCIPIOS FUNDAMENTALES

Este tipo de ecuaciones se conocen como ECUACIONES DE

ALTURA PIEZOMÉTRICA.
La red está conformada en total por (NU-1) ecuaciones de este
tipo.
Se deben conocer H1 o cualquier otra altura piezométrica para
solucionarlas.

NU= Número de uniones o nodos

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 PRINCIPIOS FUNDAMENTALES
• Ecuación de continuidad en las uniones del circuito
PARA LOS
CIRCUITOS (TUBOS)
• Ecuación de conservación de la energía alrededor
del circuito

• Aplicando Darcy-Weisbach

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
¿¿¿ ENTENDIERON ???
 DISEÑO DE REDES

DADA LA COMPLEJIDAD DEL PROBLEMA SE DESARROLLARON

MÉTODOS MATEMÁTICOS PARA DISEÑO DE REDES:

• HARDY CROSS
• PARA CORRECCIÓN DE CAUDALES
• PARA CORRECCIÓN DE PRESIONES

• MÉTODO DE LA TEORÍA LINEAL

• MÉTODO DEL GRADIENTE
• MÉTODO DE NEWTON RAPHSON

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 DISEÑO DE REDES

DISEÑO DE REDES DE ACUEDUCTO MEDIANTE SOFTWARE:

MODELO NUMÉRICO EPANET

United States Environmental

Protection Agency

Link de descarga
https://www.epa.gov/water-research/epanet

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 DISEÑO DE REDES

DISEÑO DE REDES DE AGUA POTABLE

La resolución 330 de 2017 establece unos parámetros de diseño

Son requisitos mínimos que deben cumplir los diseños de toda red de abastecimiento
de agua potable en Colombia.

Aplica para proyectos públicos y privados.

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 PARÁMETROS DE DISEÑO

ADUCCIÓN Y CONDUCCIÓN

Debe contar con diseños hidráulicos que contemple condiciones topográficas,

operativas, económicas y posibles expansiones.

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 PARÁMETROS DE DISEÑO

ADUCCIÓN Y CONDUCCIÓN

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 PARÁMETROS DE DISEÑO
REDES DE DISTRIBUCIÓN

LOCALIZACIÓN

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 PARÁMETROS DE DISEÑO
REDES DE DISTRIBUCIÓN

LOCALIZACIÓN

Costados norte y oriente de las N

calles

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 PARÁMETROS DE DISEÑO
REDES DE DISTRIBUCIÓN

LOCALIZACIÓN

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 PARÁMETROS DE DISEÑO
REDES DE DISTRIBUCIÓN

LOCALIZACIÓN
 PARÁMETROS DE DISEÑO
REDES DE DISTRIBUCIÓN

LOCALIZACIÓN

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 PARÁMETROS DE DISEÑO
REDES DE DISTRIBUCIÓN

LOCALIZACIÓN

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 PARÁMETROS DE DISEÑO
REDES DE DISTRIBUCIÓN

FUNCIONAMIENTO HIDRÁULICO

LOS NODOS DEBEN

CUMPLIR CON
PRESIONES
MÁXIMAS Y
MÍNIMAS

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 PARÁMETROS DE DISEÑO
REDES DE DISTRIBUCIÓN

FUNCIONAMIENTO HIDRÁULICO

Departamento de Ingeniería Civil y Ambiental

Ingeniería Civil
Acueducto y Alcantarillado
Ricardo Daza González
 PARÁMETROS DE DISEÑO

PAVCO: MANUAL ACUAFLEX
