Universidad San Luis Gonzaga de Ica – Facultad de Ingeniería Química

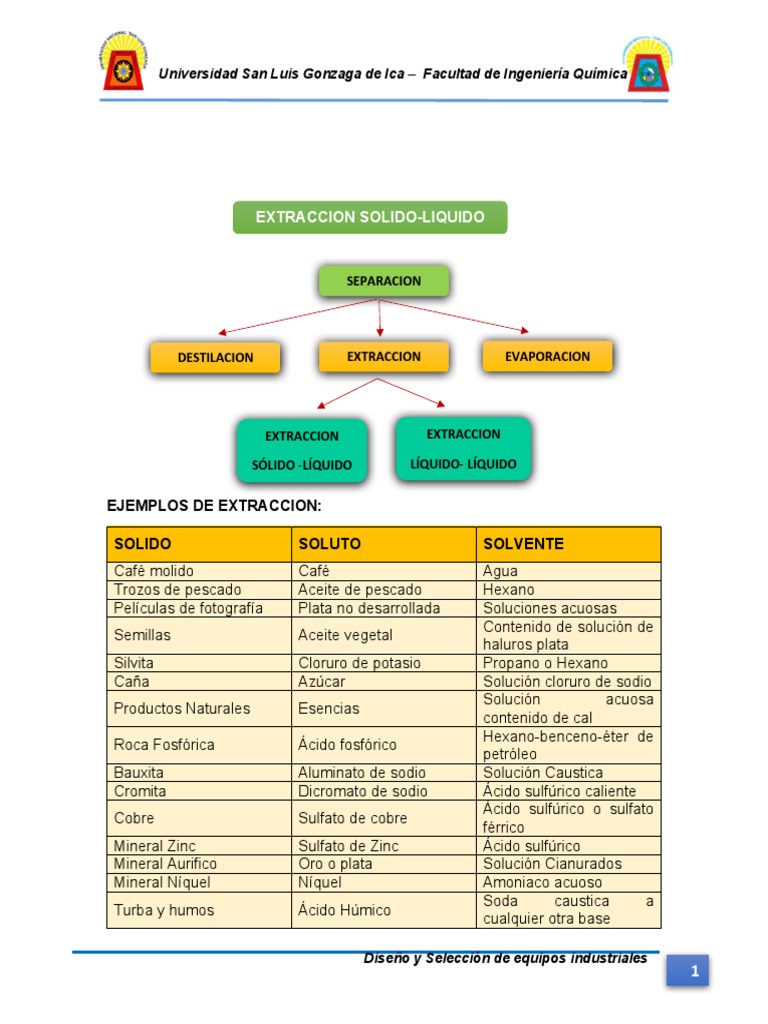

EXTRACCION SOLIDO-LIQUIDO

SEPARACION

DESTILACION EXTRACCION EVAPORACION

EXTRACCION EXTRACCION

SÓLIDO -LÍQUIDO LÍQUIDO- LÍQUIDO

EJEMPLOS DE EXTRACCION:

SOLIDO SOLUTO SOLVENTE

Café molido Café Agua
Trozos de pescado Aceite de pescado Hexano
Películas de fotografía Plata no desarrollada Soluciones acuosas
Contenido de solución de
Semillas Aceite vegetal
haluros plata
Silvita Cloruro de potasio Propano o Hexano
Caña Azúcar Solución cloruro de sodio
Solución acuosa
Productos Naturales Esencias
contenido de cal
Hexano-benceno-éter de
Roca Fosfórica Ácido fosfórico
petróleo
Bauxita Aluminato de sodio Solución Caustica
Cromita Dicromato de sodio Ácido sulfúrico caliente
Ácido sulfúrico o sulfato
Cobre Sulfato de cobre
férrico
Mineral Zinc Sulfato de Zinc Ácido sulfúrico
Mineral Aurifico Oro o plata Solución Cianurados
Mineral Níquel Níquel Amoniaco acuoso
Soda caustica a
Turba y humos Ácido Húmico
cualquier otra base

Diseño y Selección de equipos industriales

1
 Planta de té Te Agua caliente.

Es una operación básica por la que uno o varios componentes contenidos en una
fase solida se transfieren a una fase liquida.
La fase liquida usada para la dispersión en el disolvente (D) el componente o
componentes que se transfieren se llaman solutos (S) y el sólido insoluble en el
disolvente se le denomina inerte (I).
Como resultado del contacto entre la fase liquida y la fase solida se formaron el
sólido agotado que llamaremos refinado y la otra formada por el soluto y el
disolvente se llamara extracto que por lo general el disolvente debe poseer un alto
grado de selectividad frente al soluto a extraer.
Par que la transferencia de masa entre el sólido tenga buena eficiencia tiene lugar
tres fases:
1. Cambio de fase del soluto (Paso del soluto o disolución)
2. Difusión del soluto a través del solvente contenido en los poros del sólido.
3. Transferencia del soluto desde la superficie de las partículas sólidas al seno
del líquido.
Dentro de las operaciones normales de extracción solido-liquido se distingue en
tres etapas:
1. Contacto del solido con disolvente
2. Separación de la disolución de los sólidos.
3. Lavado de residuos sólidos para recuperar la mayor cantidad posible de
disolvente.
Debemos tener en cuenta los parámetros y variables fundamentales en relación
de los parámetros solido-liquido.
Naturaleza del solido-soluto-disolvente.
VARIABLES: - Tamaño del solido (Mas pequeño mejor)
-La temperatura
- PH

Solvente

YDO= 1

YSO=0

YI0=0
 EXTRACCION
Refinado Extracto

(Soluto-Disolvente-Inerte) YD=

XD0= 1 YS=

XS0=0 YI=
Refinado
XI0=0
(Soluto-Disolvente-Inerte)

XD=

XS=

XI0=

La concentración en la operación de extracción es expresada en % o fracciones:

X D 0 =Concentraciondel disolvente en alimentacion

X S 0=Concentracion del soluto enla alimentacion

X Io=Concentraciondel inerte enla alimentacion

Y D 0=Concentracion del disolvente en el solvente

Y S 0=Concentracion del soluto en el solvente

Y I 0=Concentracion delinerte en el solvente

X D =Concentracion deldisolvente en elrefinado

X S=Concentracion del soluto en elrefinado

X I =Concentracion del inerte en el refinado

Y D=Concentracion del disolvente en el extracto

Y S =Concentracion del soluto en el extracto

 EQUILIBRIO SOLIDO-LIQUIDO

La operación de extracción solido –Liquido se considera que esta en equilibrio

cuando la solución que está en contacto con el sólido está saturada.
Si no hay bastante sólido se considera que se ha alcanzado el equilibrio cuando
todo el soluto ha pasado a la solución.
Cuando se ha alcanzado el equilibrio y se deja en reposo el sistema (Solidos no
solubles, soluto y solvente se va a observar dos fases:
1. Extracto o flujo superior, constituido por soluto y solvente (No hay inerte).
2. Refinado o flujo inferior, en realidad no es una fase sino una mezcla (Solido,
inerte y una cierta cantidad de solución, disolvente más soluto)
La solución en equilibrio, en el inerte tendrá la misma solución que en extracto.
Estando el sistema formado por los siguientes elementos:
a) Soluto (S): Compuesto Soluble
b) Disolvente (D): Líquido o mezcla de líquidos cuya función es la extracción
del soluto.
c) Inerte (I): Es toda materia sólida que es insoluble en el disolvente.
 EXTRACCION SOLIDO-LIQUIDO

La operación de extracción solido-liquido es la separación de uno o más

componentes de una fase sólida, mediante la utilización de una fase líquida o
disolvente. El componente o componentes que se transfieren de la fase sólida a la
líquida reciben el nombre de soluto, mientras que el sólido insoluble se denomina
inerte.
Entre más grande sea la superficie de contacto entre la parte sólida y el líquido
que le atraviesa aumenta la eficiencia de la extracción y para que se dé esto es
necesario que la parte sólida se le someta a un pretratamiento (upstream) que
normalmente es el secado y la molienda de la muestra.
Los componentes de este sistema son los siguientes:
Soluto. - Son los componentes que se transfieren desde el sólido hasta en líquido
extractor.
Sólido Inerte. - Parte del sistema que es insoluble en el solvente.
Solvente. - Es la parte líquida que entra en contacto con la parte sólida con el fin
de retirar todo compuestos solubles en ella.

1. Disolvente
2. Material de extracción (Fase portadora solida con soluto)
3. Soluto
4. Fase portadora solida lixiviada
5. Disolvente con el soluto de transición en el disuelto
 TIPOS DE EXTRACCION

EXTRACCION SOLIDO-LIQUIDO DISCONTINUO

La separación de una mezcla de compuestos sólidos también se puede llevar a

cabo aprovechando diferencias de solubilidad de los mismos en un determinado
disolvente. En el caso favorable de una mezcla de sólidos en la cual uno de los
compuestos es soluble en un determinado disolvente (normalmente un disolvente
orgánico), mientras que los otros son insolubles, podemos hacer una extracción
consistente en añadir este disolvente a la mezcla contenida en un vaso de
precipitados, un matraz o una cápsula de porcelana, en frío o en caliente, agitar o
triturar con ayuda de una varilla de vidrio y separar por filtración la disolución que
contiene el producto extraído y la fracción insoluble que contiene las impurezas.
Si, al contrario, lo que se pretende es disolver las impurezas de la mezcla sólida,
dejando el producto deseado como fracción insoluble, el proceso, en lugar de
extracción, se denomina lavado.

EXTRACCION SOLIDO-LIQUIDO CONTINUO

La extracción sólido-líquido suele ser mucho más eficiente cuando se hace de

manera continua con el disolvente de extracción caliente en un sistema cerrado,
utilizando una metodología similar a la comentada para la extracción líquido-
líquido continua, basada en la maceración con disolvente orgánico, previamente
vaporizado en un matraz y condensado en un refrigerante, de la mezcla sólida a
extraer contenida dentro de un cartucho o bolsa de celulosa que se coloca en la
cámara de extracción. El paso del disolvente orgánico con parte del producto
extraído al matraz inicial, permite que el mismo disolvente orgánico vuelva a ser
vaporizado, repitiendo un nuevo ciclo de extracción, mientras que el producto
extraído, no volátil, se va concentrando en el
matraz.
 APLICACIONES

Las aplicaciones importantes de la extracción sólido-líquido en la industrias

alimenticias son: extracción de aceites y grasas animales y vegetales, lavado de
precipitados, obtención de extractos de materias animales o vegetales, obtención
de azúcar, fabricación de té y café instantáneo, entre otras:
- Los aceites vegetales se recuperan a partir de semillas, como los de soja y
de algodón mediante la lixiviación con disolventes orgánicos como: éter de
petróleo, hexano, etc.
- Extracción de colorantes a partir de materias sólidas por lixiviación con
alcohol o soda.
- En ecología para indicar el desplazamiento hacia los ríos y mares de los
desechos y excrementos, además de otros contaminantes como pueden
ser los fertilizantes; producido por el mismo proceso indicado para el
fenómeno químico.
- En el tratamiento de los minerales concentrados y otros materiales que
contienen metales, la lixiviación se efectúa por medio de un proceso
húmedo con ácido que disuelve los minerales solubles y los recupera en
una solución cargada de lixiviación.
- Fabricación de té y café instantáneo.

EVALUACION DEL PROCESO

 F, XF E, YS
MEZCLA

S–L

(Xm)S

(Xm)D R
D

YD0 XS

YS0 XD

XI

Los datos de retención se determinan experimentalmente y está dada por la

siguiente expresión:

Masa de solucion retenida

K= 1
Masa Inerte

K: Constante de disociación

R(1−X i )
K=
R Xi

(1−X i )
K= 2
Xi

K Xi + X i = 1
Xi(K+1) = 1 Xi = 1/ 1+ K (2´)
Determinación de XD, XS Y Xi en el retenido
Considerando que la solución contendida en el inerte tiene la misma concentración
que el extracto.

XS YS
=
XD Y D
Donde:

Y S + Y D =1 XS YS
= 3
Y D=1−Y S X D 1−Y S

Para calcular Xi:

(1−X i )
K=
Xi

K X i=1−X i 4

Xi = 1/ 1+ K
Para calcular XS:

X D + X S + X i=1

1
X D+ XS + =1
K +1
1
X D + X S=1−
K+1
K
X D + X S=
K +1
Teniendo:
XS YS
=
X D 1−Y S

X S (1−Y S )
X D=
Reemplazamos: YS

X S (1−Y S ) K
+ XS=
YS K+ 1

K X S ( 1−Y S )
X S= −
K +1 YS
YSK
Y S X S= −X S ( 1−Y S )
K +1
YSK
Y S X S= −X S + X S Y S
K +1
Para calcular XD:

PARA LA RELACION: XS YS
=
X D 1−Y S

DESPEJANDO XS:

X S= X D ( YS
1−Y S )
REEMPLAZANDO EN:

X D + X S + X 1=1

X D+ XD
( YS
=
K
)
1−Y S K +1

K
X D =(1−Y S )
K +1
 PROBLEMA 1

Una harina de pescado contiene aceite que se ha de extraer con benceno,

experimentalmente se ha encontrado que la disolución retenida por el soluto inerte
es función de la concentración de acuerdo a la siguiente etapa.
El sistema de extracción entra 100 Kg/h de alimento que contiene un 40% en peso
de aceite y la cantidad de benceno empleado es de 750 Kg/h.
a) Representar en un diagrama triangular la curva de retención.
b) Determinar la composición del refinado y el extracto.
c) Calcular el % de aceite recuperado

DATOS
F= 1000 Kg/h
D= 750 Kg/h
M= 1750 Kg/h
Xs0 = 0.4
Ys0 = 0
Xdo = 0
Ydo = 1
 E, YS

MEZCLA
F, XF
S–L

(Xm)S R
(Xm)D XS

XD
D XI
YD0

YS0

F X S 0 + D Y S 0 =R X S + E Y s=M ( X m ) s

Procedemos a elaborar la tabla para obtener datos válidos para la gráfica:

cc Solucion (Ys) K= Kg aceite/Kg inerte Xs= Ys(K/(1+K)) XD =(1-Ys)(K/(1+K))

0 0.5 0 0.333333333
0.1 0.5 0.033333333 0.3
0.2 0.515 0.067986799 0.271947195
0.3 0.53 0.103921569 0.24248366
0.4 0.55 0.141935484 0.212903226
0.5 0.571 0.181731381 0.181731381
0.6 0.595 0.223824451 0.149216301
0.7 0.62 0.267901235 0.114814815
-
 - Luego a partir de los datos procedemos a obtener los valores de Xm,s
y Xm,d.

A) De acuerdo a los datos hallamos los siguientes valores:

Balance de materia para el soluto:

F XS0+ D Y S0
( X m )s =
M

(X ) =
( 1000
Kg
h
x 0.4 ) +
750 Kg
h
(0)
m s
Kg
1750
h
( X m )s =0.22857143

Balance de materia para el disolvente:

F X D0+ D Y D 0
( X m )D =
M

(X ) =
( 1000
Kg
h
x 0.0 )+
750 Kg
h
(1)
m D
Kg
1750
h
( X m )D =0.42857143
Xms 0.22857143 0
Xmd 0.42857143 0
 B) Por intersección de las rectas, hallamos los puntos en extracción y
refinado:
1
f(x) = − EXTRACTO
x2.5
+ 1x + 1
0.9

0.8
f(x) = 1.875 x YS = 0.347826087
0.7
YD = 0.652173913
0.6 0.34783, Extracto
0.65217 Linear (Extracto)
0.5 Alimentacion
Xd

0.4 Linear (Alimentacion)

Refinado
0.3 f(x) = − 0.804620122943105 x + 0.328456596021871 Linear (Refinado)
Series8
0.2
Linear (Series8)
0.12259,
0.1
0.22986
0
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1

Xs

REFINADO

1
f(x) = − x2.5+ 1x+ 1
0.9

= 0.122592924
0.8
f(x) = 1.875 x
0.7

0.6 0.34783, Extrac to

0.65217 Linea r(Ex tra cto)
0.5 Alimen tacion
Xd

Linea r(A li men tacion)

0.4
Re fina do
0.3 f(x) = − 0.804 620 122 943 105 x + 0.32 845 659 602 187 1 Linea r(R efin ado )
Se ries 8
0.2
Linea r(Se rie s8)
0.12259,
0.1
0.22986
0
0 0 .1 0 .2 0 .3 0.4 0.5 0.6 0.7 0.8 0.9 1

Xs

XD = 0.229861733

- Hallamos Xi (Inertes):
X S + X D + X I =1

> X I =0.64755
 C) Hallamos el % Aceite Recuperado

- Primero hallamos los valores de E y R

F X S 0 + D Y S 0 =R X S + E Y s=M ( X m ) s

M =E+ R

E=M −R

M ( ( X m )s −Y S )
R=
(X S −Y S )
AS

1750 Kg / h( 0.228571429 −0.34782609 )
R=
( 0.12259292 −0.34782609 )

R= 926.576041
1

Hallamos E: E= 823.423959

- Ahora si podemos hallar el % de recuperación:

Aceite de extracto ( E)
%R= ×100
Aceite con Harina (F)

( E ) (Y s)
%R= ×100
(F )( X S0)

%R=71.602 %
 PROBLEMA 2

De una harina de pescado que contiene 25% en peso de aceite y el 75% de inerte,
se ha de separar el aceite en un sistema de extracción de 3 etapas, al sistema
entra como alimentación 1000 Kg de harina y en cada etapa se suministra 400 Kg
de disolvente. Calcúlese el % de aceite recuperado, si la cantidad de disolución
que acompaña a los inertes es de (0.4 Kg de solución/ Kg inerte) =K

E1 E3
E2

F1 R1 = F2 R2 = F3 R3
MEZCLA MEZCLA MEZCLA

M1 M2 M3

D1 D2 D3

- Hallamos los datos de Xs y Xd con la finalidad de graficarlos:

Cc Solucion (Ys) K= Kg aceite/Kg inerte Xs= Ys(K/(1+K)) XD =(1-Ys)(K/(1+K))

0 0.4 0 0.285714286
0.1 0.4 0.028571429 0.257142857
0.2 0.4 0.057142857 0.228571429
0.3 0.4 0.085714286 0.2
0.4 0.4 0.114285714 0.171428571
0.5 0.4 0.142857143 0.142857143
0.6 0.4 0.171428571 0.114285714
0.7 0.4 0.2 0.085714286
0.8 0.4 0.228571429 0.057142857
0.9 0.4 0.257142857 0.028571429
1 0.4 0.285714286 0

- Se extraen todos los

DATOS:
datos posibles para
F= 1000 Kg/h
poder hallar Xm,s y Xm,d
D= 400 Kg/h
M= 1400 Kg/h
Xso = 0.25
Yso = 0
Xi = 0.75
Xdo = 0
Ydo = 1
 - Realizamos el desarrollo por cada etapa:

ETAPA 1

A) De acuerdo a los datos hallamos los siguientes valores:

Balance de materia para el soluto:

F XS0+ D Y S0
( X m )s =
M

(X ) =
( 1000
Kg
h
x 0.25)+
400 Kg
h
(0)
m s
Kg
1400
h
( X m )s =0.178571

Balance de materia para el disolvente:

F X D0+ D Y D 0
( X m )D =
M

(X ) =
( 1000
Kg
h
x 0.0 )+
400 Kg
h
(1)
m D
Kg
1400
h
 ( X m )D =0.285714

ETAPA 1
1
f(x) = − x + 1
0.9
0.8
Alimentacion
0.7 Linear (Alimentacion)
f(x) = 1.6 x 0.384615, 0.615384
0.6 Refinado
Linear (Refinado)
0.5
Extracto
Xd

0.4 Linear (Extracto)

0.3 ETAPA 1
f(x) = − x + 0.285714285714286 Linear (ETAPA 1)
0.2
0.1 0.109884, 0.175815

0
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1
Xs

- A partir de las rectas trazadas obtenemos sus ecuaciones y así hallamos los
valores de Xs, Ys, Xd, Yd.
- En las intersecciones obtenemos valores para Extracto y Refinado:

EXTRACTO

Y s1 = 0.38461538
Y D1 = 0.61538462

REFINADO
X S1 = 0.10988462
X D1 = 0.17581538
 F X S 0 + D YE=M
MS 0=E+
=R−R
XRS + E Y s=M ( X m ) s

R( X S −Y S )=M ( ( X m )s −Y S )

Calculo del
valor de R1 yR2 M (Y s −( X m ) s)
R1=
(Y S −X S)
R1=1049.979

- Teniendo el valor de R1, hallamos el valor de E1

E1=M 1−R 1

E1=1400−1049.979

E1=350.0209996

+ ETAPA 2
 DATOS
R1 = F2 1049.979
D= 400
M= 1449.979
Xs0= 0.10988462
Ys0= 0
Xdo 0.17581538
Ydo 1

A) De acuerdo a los datos hallamos los siguientes valores:

Balance de materia para el soluto:

F XS0+ D Y S0
( X m )s =
M

(X ) =
( 1049.979
Kg
h
x 0.10988462 ) +
400 Kg
h
(0)
m s2
Kg
1449.979
h
( X m )s =0.079571

Balance de materia para el disolvente:

F X D0+ D Y D 0
( X m )D =
M

(X ) =
( 1049.979
Kg
h
x 0.17581538 ) +
400 Kg
h
(1)
m D
Kg
1449.979
h

( X m )D =0.40318
-

0.384615, 0.615384
 1
f(x) = − x + 1
0.9
f(x) = 5.06689971064747 x + 2.72683250202022E-07
0.8 0.16482883, 0.83517117
Alimentacion
0.7
f(x) = 1.6 x Linear (Alimentacion)
0.6 Refinado
0.384615, 0.615384
Linear (Refinado)
0.5 Extracto
Xd

Linear (Extracto)
0.4
ETAPA 1
0.3 Linear (ETAPA 1)
f(x) = − x + 0.285714285714286 ETAPA 2
0.2 0.0470916, 0.22386084 Linear (ETAPA 2)
0.109884, 0.175815 alimentacion 2
0.1
Linear (alimentacion 2)
0
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1
Xs

A partir de las rectas trazadas obtenemos sus ecuaciones y así hallamos los
valores de Xs, Ys, Xd, Yd.
- En las intersecciones obtenemos valores para Extracto y Refinado:

EXTRACTO

YS = 0.16482883
YD = 0.83517117

REFINADO

XS = 0.0470916
XD = 0.2386084

Calculamos el valor de R2 y E2
- Teniendo el valor de R2, hallamos el valor de E2
 F X S 0 + D Y S 0 =R X S + E Y s=M ( X m ) s

M =E+ R

E=M −R

R( X S −Y S )=M ( ( X m )s −Y S )

M (Y s −( X m ) s )
R 2=
(Y S −X S)

R2=1049.9805

- Hallamos E2

E2= M 2 −R 2

E2=1449.979−1049.9805
 ETAPA 3

DATOS
R2 = F3 1049.98051
D= 400
M= 1449.98051
Xs0= 0.0470916
Ys0= 0
Xdo 0.2386084
Ydo 1

B) De acuerdo a los datos hallamos los siguientes valores:

Balance de materia para el soluto:

F XS0+ D Y S0
( X m )s =
M

(X ) =
( 1049.98051
Kg
h
x 0.0470916 ) +
400 Kg
h
(0)
m s2
Kg
1449.98051
h
( X m )s =0.034100636

Balance de materia para el disolvente:

F X D0+ D Y D 0
( X m )D =
M

(X ) =
( 1049.98051
Kg
h
x 0.2386084 )+
400 Kg
h
(1)
m D
Kg
1449.98051
h

( X m )D =0.448650289

0.384615, 0.615384
 1
f(x) = −13.1570105692107
x+1 x − 4.31355330493544E-06
0.070636434, 0.929363566
0.9
f(x) = 5.06689971064747 x + 2.72683250202022E-07 Alimentacion
0.8 0.16482883, 0.83517117 Linear (Alimentacion)
Refinado
0.7
f(x) = 1.6 x Linear (Refinado)
0.6 Extracto
0.384615, 0.615384 Linear (Extracto)
0.5 ETAPA 1
Xd

Linear (ETAPA 1)
0.4
ETAPA 2
0.3 Linear (ETAPA 2)
0.020180829, 0.265519171 ETAPA 3
f(x) = − x + 0.285714285714286
0.2 Linear (ETAPA 3)
0.0470916, 0.22386084
alimentacion 2
0.1
0.109884, 0.175815 Linear (alimentacion 2)
0 Alimentacion 3
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 Linear (Alimentacion 3)

Xs

- A partir de las rectas trazadas obtenemos sus ecuaciones y así hallamos los
valores de Xs, Ys, Xd, Yd.
- En las intersecciones obtenemos valores para Extracto y Refinado:

EXTRACTO

1
f (x) = −x + 1
0.9
f (x) = 5.0 6689971 064747 x + 2 .7 26 8325020 2022E-07

= 0.070636434
0.8
Alim en taci on
0.7
f (x) = 1.6 x Lin ear( Alim e nta cion)
0.6 Refin ado
Lin ear( Refi nado)
0.5 Extra cto
Xd

Lin ear( Ext racto )

0.4
ETAP A 1
0.3 Lin ear( ETA PA 1)
f (x) = −x + 0.2 8571428 571428 6 ETAP A 2
0.2 Lin ear( ETA PA 2)
alim ent aci on 2
0.1
Lin ear( alim entacion 2)
0
0 0.1 0 .2 0. 3 0. 4 0.5 0. 6 0.7 0.8 0 .9 1

Xs

YD = 0.929363566

REFINADO
 0.02018082
XS = 9
0.26551917
XD = 1

- Calculamos el valor de R3 y E3
- Teniendo el valor de R3, hallamos el valor de E3
-

F X S 0 + D YE=M
MS 0=E+
=R−R
XRS + E Y s=M ( X m ) s

R( X S −Y S )=M ( ( X m )s −Y S )

M (Y s −( X m ) s )
R2=
(Y S −X S)

R2=1049.9566

- Hallamos E3

E2= M 2 −R 2

E2=1449.98051−1049.9566

E2=400.0239064

- Ahora si hallamos el valor de % Recuperado:

 E1 ( Y S 1 ) + E2 ( Y S 2 ) + E 3 (Y S 3 )
%R= ×100 %
F XS0

%R=91.52244 %
 EXTRACCION SOLIDO –LIQUIDO
CONTRACORRIENTE

D E

F
R

PROBLEMA

En un sistema de extracción de múltiples etapas en contracorriente se tratan 1000

Kg/h de una harina de pescado que contiene el 40% en peso de aceite, mediante
600 Kg/h de benceno que contiene el 5% de aceite. La extracción ha de
efectuarse hasta que la concentración de aceite referida al solido inerte sea el 6%.
La disolución retenida por el sólido inerte es función de su concentración y se
ajusta a los datos indicados en la tabla adjunta.
Empleando el diagrama triangular calcúlese:
a) La composición del flujo inferior o refinado.
b) La composición de la disolución retenida.
c) Las coordenadas del punto de mezcla.
d) La composición del flujo superior o extracto.
e) Las cantidades de extracto y de refinado.
f) La cantidad de disolución retenida.
g) Las coordenadas del polo.
h) El número de etapas ideales.

Concentracion de la
Xs
DATOS DE TABLA Xd
disolucion
0 0 0.333
0.1 0.0336 0.302
0.2 0.068 0.272
0.3 0.1039 0.242
0.4 0.1419 0.213
0.5 0.1817 0.1817
0.6 0.224 0.1492
0.7 0.268 0.1148
 DATOS
Xso = 0.4
F X S 0 + D Y S 0 =R X S + E Y s=M ( X m ) s
Yso= 0.05
Xdo 0
Ydo= 0.95

Ahora graficamos el valor de inerte con el disolvente:

Xs XD
0.05 0.95
0.06 0

Para la recta de alimentación

Xs XD
0.05 0.95
0.4 0

a) La composición del flujo inferior o refinado

Hallamos la intersección entre la recta de refinado y la de disolvente:

y = -0.8069x + 0.329 y = -95x + 5.7

Obteniendo en la gráfica la siguiente composición:

 Xs 0.05702116
Xd= 0.28298962 REFINADO (R1)

b) La composición de la disolución retenida.

La composición de la disolución retenida por el sólido inerte, es la que

se obtiene de la intersección de la recta IR 1.
(Ys)1= 0.10235673
(Yd)1= 0.89764327

c) Las coordenadas del punto de mezcla

Trabajamos con los siguientes datos:

F X D0+ D Y D 0
( X m )D =
M

F= 1000 Kg/h Xms = 0.26875

D= 600 Kg/h Xmd = 0.35625
M= 1600 Kg/h

d) La composición del flujo superior o extracto.

Se obtiene de la intersección entre dos rectas una de extracto y la otra
que viene de R1.
Hallamos la intersección entre la recta de Extracto y la que proviene de
R1.

y = 0.3461x + 0.2632 y = -95x + 5.7

Obteniendo en la gráfica la siguiente composición:

Ys 0.54732541
EXTRACTO (En)
Yd 0.45267459

e) Las cantidades del extracto y refinado

 F X S 0 + D Y S 0 =R X S + E Y s=M ( X m ) s

M (Y s−( X m )s )
R=
(Y S−X S )

Mediante las fórmulas ya establecidas y los datos siguientes obtendremos

las cantidades de R y E.

F= 1000
D= 600
M= 1600
Xso = 0.4
Yso= 0.05 R= 909.0695353
Xdo 0 E= 690.9304647
Ydo= 0.95
Ys 0.547325409
Yd 0.452674591
Xs 0.057021162
Xd= 0.282989625
Xms = 0.26875
Xmd = 0.35625

f) La cantidad de disolución retenida.

D R=R−D

Dr= 309.069535

g) Las coordenadas del polo

Las coordenadas el polo la determinamos por intersección entre la recta

de En F y D R1.
(Xp)s 0.070651742
(Xp)d -1.01191546
 h) El número de etapas ideales

Trazamos la recta desde el origen I hasta la recta del extracto En.

- Mediante la intersección de las rectas del refinado y de IEn, hallamos
las coordenadas de Rn.

Xs= 0.20134639
Xd= 0.1665336
- Luego seguidamente hallamos las coordenadas de E 2, mediante la
intersección de las rectas desde las coordenadas de polo hasta a recta
del extracto.
(Ys)2= 0.26445571
(Yd)2= 0.73554429

- Luego hallamos las coordenadas de R2, mediante la intersección de las

rectas:

Xs= 0.09168687
Xd= 0.25501786

- Luego hallamos las coordenadas de E1:

(Ys)1= 0.10235673
(Yd)1= 0.89764327
El número de etapas ideales trazadas gráficamente resulta entre 2 y 3 .

EXTRACCION SOLIDO - LIQUIDO

1.2
E1

1 E2

0.8 REFINADO
Linear (REFINADO)
En EXTRACTO
0.6 Linear (EXTRACTO)
Series6
R1 Series8
R2 Linear (Series8)
0.4
Rn Alimentacion
Linear (Alimentacion)
Series12
0.2
Linear (Series12)
Series14
Linear (Series14)
0
Series16
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1
Linear (Series16)
Series18
-0.2 Linear (Series18)
Series20
Linear (Series20)
-0.4 Series22
Linear (Series22)
Series24
-0.6 Linear (Series24)

-0.8

-1

-1.2
