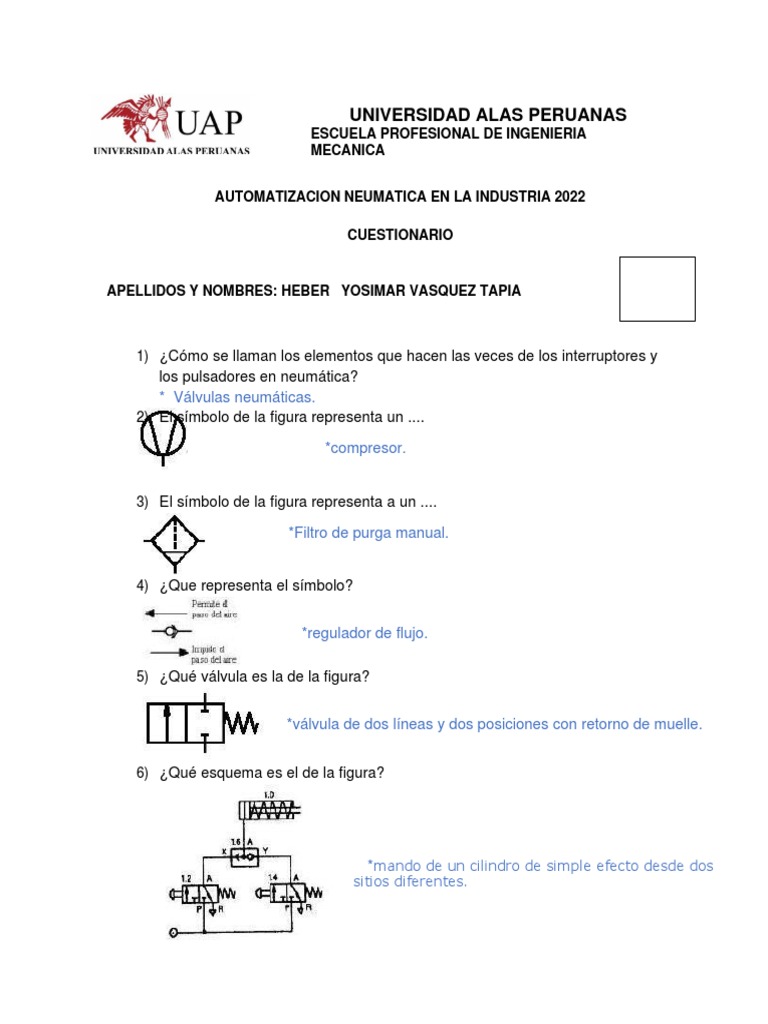

UNIVERSIDAD ALAS PERUANAS

ESCUELA PROFESIONAL DE INGENIERIA

MECANICA

AUTOMATIZACION NEUMATICA EN LA INDUSTRIA 2022

CUESTIONARIO

APELLIDOS Y NOMBRES: HEBER YOSIMAR VASQUEZ TAPIA

1) ¿Cómo se llaman los elementos que hacen las veces de los interruptores y
los pulsadores en neumática?
* Válvulas neumáticas.
2) El símbolo de la figura representa un ....

*compresor.

3) El símbolo de la figura representa a un ....

*Filtro de purga manual.

4) ¿Que representa el símbolo?

*regulador de flujo.

5) ¿Qué válvula es la de la figura?

*válvula de dos líneas y dos posiciones con retorno de muelle.

6) ¿Qué esquema es el de la figura?

*mando de un cilindro de simple efecto desde dos

sitios diferentes.
7) Clasificación de las válvulas de control de caudal y efectos que producen el fluido que
pasa por ellas.

*Mescladoras.

*Diversoras.

8) Clasifique los elementos de control de un circuito neumático.

• Compresor. ...
• Sistema de mantenimiento. ...
• Cilindros neumáticos. ...
• Válvulas. ...
• Tuberías neumáticas. ...

9) ¿Qué elementos utilizaría para medir la presión de un circuito hidráulico a

través de una señal eléctrica?

Para la medida de presión con un transmisor de presión, o un sensor de presión se

requiere un sensor que mide el valor de presión o la variación de la misma y lo
convierte en una señal eléctrica.

10) Tipos de bombas hidráulicas. Características de éstas.

• Bombas de engranajes.
• Bombas de pistón.
• Bombas de paletas.
• Bombas de tornillo.

11) Cite cinco elementos de control de un circuito hidráulico y su utilidad en el

mismo.
12) Indique la función de seguridad que realizan el presostato y la válvula de
seguridad en un sistema neumático.
13) Dibuje el símbolo normalizado de los siguientes elementos neumáticos: bomba
de caudal constante reversible; distribuidor de dos posiciones y 4 vías con
accionamiento neumático en los dos sentidos; válvula de accionamiento
manual; regulador de caudal en un solo sentido.
14) Defina régimen permanente o estacionario.
15) Diferencia entre régimen laminar y turbulento.
16) ¿Qué es la viscosidad de un fluido? ¿cómo influye en el tipo de régimen?
17) Enuncie el teorema de Bernouilli.
18) Enuncie la ecuación de continuidad para un fluido en régimen estacionario.
19) Enuncie el teorema de Pascal y explique su aplicación a una prensa hidráulica.
20) Dibuje el símbolo normalizado de los siguientes elementos neumáticos:
cilindro de doble efecto con amortiguación al retorno; bomba de vacío; válvula
de dos posiciones y do svías con accionamiento manual; válvula antirretorno
pilotada al cierre.
21) Elementos actuadores o de trabajo oleohidráulicos: defínalos y establezca una
clasificaciónde los mismos.
22) Explique las analogías y diferencias entre la representación simbólica de una
válvula neumática y otra oleohidráulica.
23) Represente simbólicamente las siguientes válvulas: 3/2 NC con mando
eléctrico y retorno por resorte; 3/2 NA con mando manual y retorno por
resorte; 4/2 con mando eléctrico y retorno neumático; 5/2 con mando por pedal
y retorno por resorte.
24) En neumática: ¿por qué es necesario tratar el aire y cómo se hace? ¿cuál es
la presión deuso industrial? ¿por qué es necesario dar pendiente a las
tuberías horizontales? ¿cómo se conectan las derivaciones verticales (de
trabajo) con las horizontales?
25) ¿En qué consiste el efecto Venturi?
26) Cite las partes principales de un equipo compresor neumático y la misión de
cada una.

27) El esquema de la figura se corresponde con un temporizador neumático.

Explique cómofunciona.
28) Analice los elementos del circuito dado.

29) Identifique los elementos del siguiente circuito:

30) Identifique cada uno de los elementos del grupo compresor que se representa a
continuación.

31) Indique qué representa el sistema de la figura y cómo funciona.

32) En relación con la circulación de fluido por una tubería según se observa en la
figura ¿qué es?
33) ¿para qué sirve?

34) Dibuje los símbolos de:

a. Compresor neumático
b. Bomba hidráulica
c. Motor neumático.
d. Motor hidráulico: de giro en un sentido y con cambio de giro.
e. Válvula hidráulica 4/3 mando por pulsador y retorno por muelle.

35) Dibuje un cilindro neumático (en corte) e indique sus partes principales.
36) Como se selecciona un cilindro neumatico
37) Explique la estructura del siguiente esquema neumatico
38) Ventajas y desventajas del aire comprimido
• Es abundante (disponible de manera ilimitada).
• Transportable (fácilmente transportable, además los conductos de retorno son
innecesarios).
• Se puede almacenar (permite el almacenamiento en depósitos).
• Resistente a las variaciones de temperatura.

39) Explique la unidad de mantenimiento de un sistema del aire comprimido

La unidad de mantenimiento garantiza la calidad correcta del aire comprimido y filtra

el aceite del compresor, el condensado y las partículas de suciedad del aire.

40) Cuales son las clases de cilindros neumáticos

• Cilindros neumáticos de simple efecto.

• Cilindros neumáticos de doble efecto.
• Cilindros neumáticos con doble vástago.
• Cilindros neumáticos de doble pistón.
• Cilindros acoplados de acción independiente.
• Cilindros sin vástago.
• Amortiguación de fin de carrera.
• Cilindro con imán incorporado.

41) Explique un cilindro de simple efecto sin resorte

Los cilindros de simple efecto son aquellos que solo realizan un trabajo cuando se desplaza su
elemento móvil (vástago) en un único sentido; es decir, realizan el trabajo en una sola carrera de
ciclo.

42) Que es un cilindro de doble efecto con amortiguación fija

El vástago del cilindro de doble efecto ejecuta movimientos alternos,

cambiando de sentido cuando se aplica aire comprimido en uno de
los dos lados.
43) Que es un cilindro de doble efecto magnético

Dispositivo neumático que transforma la energía del aire

comprimido en fuerza prensora.

44) Que son los cilindros giratorios

El cilindro giratorio: es un elemento de

sujeción indispensable para aumentar la
eficacia de producir, especialmente, en la
producción masiva y la fixtura. Ayuda a
subir el nivel de la automatización en la
mecaniza, la asamblea y soldadura.

45) Que es un cilindro sin vástago

Hay varias versiones como básica, con

guía laterales en “U” y con guía de rodillos
permitiendo una gran robustez para
elevadas cargas laterales. Disponible en
diámetros 16, 25, 32, 40, 50, 63 y carreras
hasta 5700mm, predispuestos para el uso
de sensores magnéticos.

46) Que son los cilindros dúplex

Los cilindros dúplex proporcionan

opciones de posicionamiento intermedio
que no son posibles con un solo cilindro
neumático. Cuando se conectan tapa con
tapa como una sola unidad, los cilindros
dúplex pueden duplicar la fuerza
disponible donde el espacio es limitado.

47) Como se selecciona los cilindros

La selección de un cilindro
neumático requiere el conocimiento de al
menos dos puntos: la fuerza teórica y la
presión de trabajo.

48) Indique los accionamientos manuales de un sistema neumático

Accionamiento manual: se realiza mediante pulsador, pedal o palanca

49) Indique los accionamientos mecánicos de un sistema neumáticos

se realiza mediante pulsador, rodillo, muelle o enclavamiento mecánico.

50) Explique el siguiente ciclo de operación de un sistema neumatico
