UNIVERSIDAD POLITÉCNICA DE CHIAPAS

INGENIERÍA MECATRÓNICA

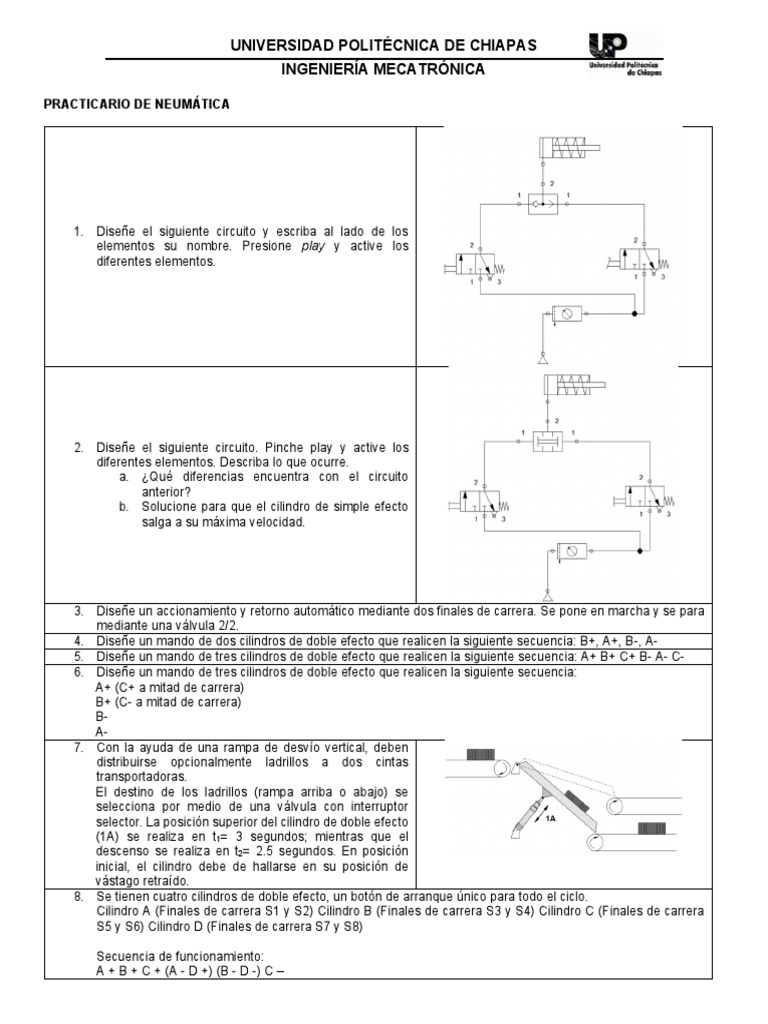

PRACTICARIO DE NEUMÁTICA

1. Diseñe el siguiente circuito y escriba al lado de los

elementos su nombre. Presione play y active los
diferentes elementos.

2. Diseñe el siguiente circuito. Pinche play y active los

diferentes elementos. Describa lo que ocurre.
a. ¿Qué diferencias encuentra con el circuito
anterior?
b. Solucione para que el cilindro de simple efecto
salga a su máxima velocidad.

3. Diseñe un accionamiento y retorno automático mediante dos finales de carrera. Se pone en marcha y se para
mediante una válvula 2/2.
4. Diseñe un mando de dos cilindros de doble efecto que realicen la siguiente secuencia: B+, A+, B-, A-
5. Diseñe un mando de tres cilindros de doble efecto que realicen la siguiente secuencia: A+ B+ C+ B- A- C-
6. Diseñe un mando de tres cilindros de doble efecto que realicen la siguiente secuencia:
A+ (C+ a mitad de carrera)
B+ (C- a mitad de carrera)
B-
A-
7. Con la ayuda de una rampa de desvío vertical, deben
distribuirse opcionalmente ladrillos a dos cintas
transportadoras.
El destino de los ladrillos (rampa arriba o abajo) se
selecciona por medio de una válvula con interruptor
selector. La posición superior del cilindro de doble efecto
(1A) se realiza en t1= 3 segundos; mientras que el
descenso se realiza en t2= 2.5 segundos. En posición
inicial, el cilindro debe de hallarse en su posición de
vástago retraído.
8. Se tienen cuatro cilindros de doble efecto, un botón de arranque único para todo el ciclo.
Cilindro A (Finales de carrera S1 y S2) Cilindro B (Finales de carrera S3 y S4) Cilindro C (Finales de carrera
S5 y S6) Cilindro D (Finales de carrera S7 y S8)

Secuencia de funcionamiento:
A + B + C + (A - D +) (B - D -) C –
 Genere los grupos neumáticos y las condiciones de funcionamiento
9. Se tienen dos cilindros de doble efecto, un botón de arranque único para todo el ciclo.
Cilindro A (Finales de carrera S1 y S2) y Cilindro B (Finales de carrera S3 y S4)

Secuencia de funcionamiento:
A + B + A - B - A+ A –

Genere los grupos neumáticos y las condiciones de funcionamiento

10. Con tres cilindros de doble efecto, es posible representar los estados binarios. Tres válvulas de control final
1V, 2V y 3V controlan los cilindros A, B y C. Cuatro válvulas de rodillo S1, S2, S3, S4, S5 y S6 indican el estado
de los cilindros de conteo al procesador. La señal de continuidad (señal de conteo) se introduce por medio del
pulsador (M).
Desarrolle un procesador puramente neumático (3Z1) con seis entradas y seis salidas. El contador neumático
debe incrementarse por un dígito con señal de entrada, es decir:

A B C
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1

Para la conexión entre válvulas deben solamente utilizarse compuertas AND y OR.
Realice la tabla de verdad que cumpla con lo establecido para el circuito neumático.
