UNIVERSIDAD NACIONAL “SANTIAGO ANTUNEZ DE MAYOLO”

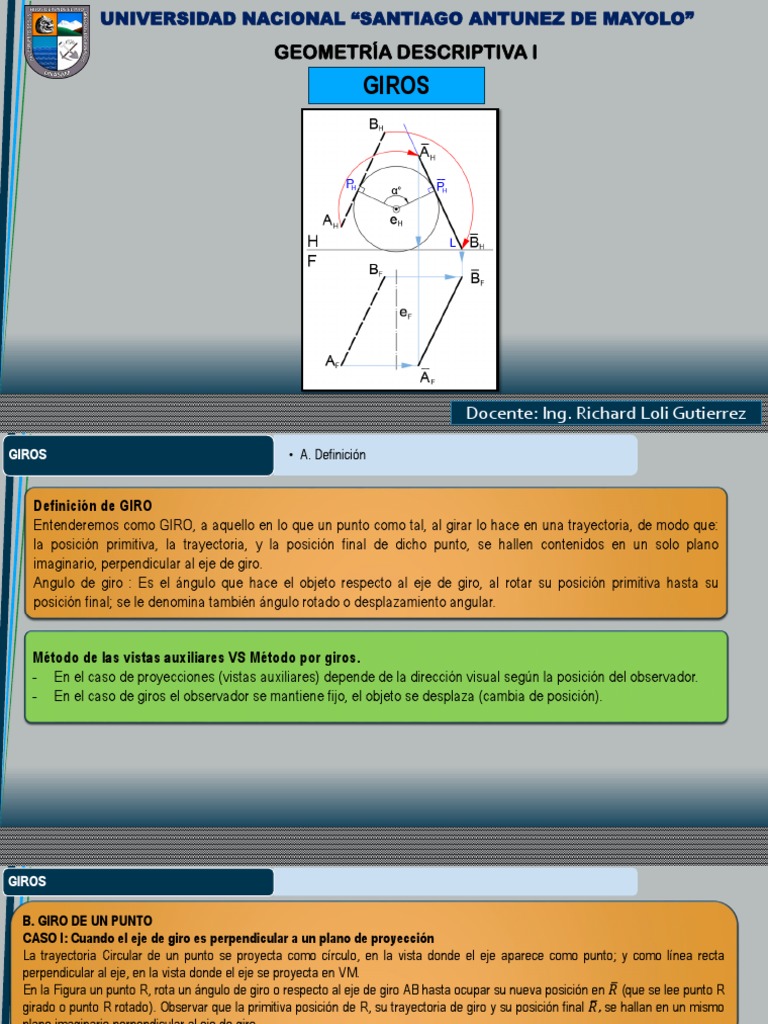

GEOMETRÍA DESCRIPTIVA I
GIROS

Docente: Ing. Richard Loli Gutierrez

GIROS • A. Definición

Definición de GIRO
Entenderemos como GIRO, a aquello en lo que un punto como tal, al girar lo hace en una trayectoria, de modo que:
la posición primitiva, la trayectoria, y la posición final de dicho punto, se hallen contenidos en un solo plano
imaginario, perpendicular al eje de giro.
Angulo de giro : Es el ángulo que hace el objeto respecto al eje de giro, al rotar su posición primitiva hasta su
posición final; se le denomina también ángulo rotado o desplazamiento angular.

Método de las vistas auxiliares VS Método por giros.

- En el caso de proyecciones (vistas auxiliares) depende de la dirección visual según la posición del observador.
- En el caso de giros el observador se mantiene fijo, el objeto se desplaza (cambia de posición).
GIROS

B. GIRO DE UN PUNTO
CASO I: Cuando el eje de giro es perpendicular a un plano de proyección
La trayectoria Circular de un punto se proyecta como círculo, en la vista donde el eje aparece como punto; y como línea recta
perpendicular al eje, en la vista donde el eje se proyecta en VM.
En la Figura un punto R, rota un ángulo de giro o respecto al eje de giro AB hasta ocupar su nueva posición en 𝑅ത (que se lee punto R
ത se hallan en un mismo
girado o punto R rotado). Observar que la primitiva posición de R, su trayectoria de giro y su posición final 𝑅,
plano imaginario perpendicular al eje de giro.
GIROS

CASO 2: Cuando el eje de giro es oblicuo.

Cuando el eje de giro es oblicuo, proyectamos éste en un plano auxiliar que lo muestre como un punto, en este plano realizamos el giro
pedido.
La Figura nos muestra las proyecciones del eje de giro oblicuo MN y un punto P en cualquier posición. Para realizar el giro de P
alrededor de MN, proyectamos éste como punto en la vista 2 y realizamos el giro 𝛼 de P a su nueva posición.
GIROS

CASO 2: Cuando el eje de giro es oblicuo.

Cuando el eje de giro es oblicuo, proyectamos éste en un plano auxiliar que lo muestre como un punto, en este plano realizamos el giro
pedido.
La Figura nos muestra las proyecciones del eje de giro oblicuo MN y un punto P en cualquier posición. Para realizar el giro de P
alrededor de MN, proyectamos éste como punto en la vista 2 y realizamos el giro 𝛼 de P a su nueva posición.
GIROS

C. GIRO DE UNA RECTA

C1. Verdadera magnitud de una
recta mediante giros.
Si una recta se proyecta en VM sobre
un Plano, entonces la recta es paralela
al Plano. Luego si tenemos una recta
en el espacio, podremos girarlo hasta
disponerlo paralelo a un plano de
proyección, en el cual la recta se
proyectará en VM.
En la Figura se ha girado la recta AB
utilizando un eje frontal que pasa por
A, hasta disponerlo paralelo al plano
H. donde se proyecta en VM.
GIROS

C. GIRO DE UNA RECTA

C1. Verdadera magnitud de una
recta mediante giros.
Si una recta se proyecta en VM sobre
un Plano, entonces la recta es paralela
al Plano. Luego si tenemos una recta
en el espacio, podremos girarlo hasta
disponerlo paralelo a un plano de
proyección, en el cual la recta se
proyectará en VM.
En la Figura se ha girado la recta AB
utilizando un eje frontal que pasa por
A, hasta disponerlo paralelo al plano
H. donde se proyecta en VM.
GIROS

C. GIRO DE UNA RECTA

C1. Verdadera magnitud de una recta mediante
giros.- Pendiente de una recta.
En la figura de la izquierda se ha girado la misma recta
AB utilizando un eje vertical que pasa por B, hasta
disponerlo paralelo al plano F, donde se proyecta en
VM.
En la figura de la derecha se ha girado la misma recta
AB, utilizando esta vez un eje vertical que pasa por un
punto X de la recta, hasta disponerlo paralelo al plano
F, donde se proyecta en VM.
Pendiente de una recta
La pendiente de una recta sólo podemos ‘leerlo’ en una
vista de elevación, es decir, cuando después de girar la
recta, ésta se halla paralela al plano F proyectándose
en ella en VM. La figura nos muestra la pendiente
ascendente 𝛼 de la recta BA.
GIROS

C2. Determinación de una recta

como punto mediante giros.
Analizaremos un doble proceso,
primero giramos la recta hasta
ponerlo en VM, luego realizamos
otro giro para disponerlo en una
proyección de punta.
La figura nos muestra cómo
determina una recta como punto
mediante giros. En el paso 1,
giramos la recta AB mediante un eje
de giro vertical hasta proyectarlo en
VM, y luego en el paso 2, se vuelve
a girar la recta AB mediante un eje
de giro frontal hasta disponerlo en
posición vertical, proyectándose la
recta AB como punto en el plano
horizontal.
GIROS

C2. Determinación de una recta

como punto mediante giros.
Analizaremos un doble proceso,
primero giramos la recta hasta
ponerlo en VM, luego realizamos
otro giro para disponerlo en una
proyección de punta.
La Figura nos muestra cómo
determina una recta como punto
mediante giros. En el paso 1,
giramos la recta AB mediante un eje
de giro vertical hasta proyectarlo en
VM, y luego en el paso 2, se vuelve
a girar la recta AB mediante un eje
de giro frontal hasta disponerlo en
posición vertical, proyectándose la
recta AB como punto en el plano
horizontal.
GIROS

C3. Giro de una recta alrededor de un eje dado, dado

un ángulo de giro.
METODO 1: Girando uno después de otro los puntos
extremos de la recta un ángulo 𝛼 dado, en sentido
conveniente.
Un objeto al girar cambia de POSICION, conservando
su tamaño y forma.
La distancia del punto al eje de giro (léase radio de giro)
se conserva, desde la posición inicial hasta su posición
final. En la Figura se observa a los puntos A y B. Las
proyecciones de la trayectoria circular de los puntos
girados se proyectan en VM, donde el eje de giro se
proyecta como punto. La Figura nos muestra el giro de
la recta AB 𝛼 en sentido horario respecto al eje de giro.
GIROS

C3. .Giro de una recta alrededor de

un eje dado, dado un ángulo de giro.
METODO 1: Girando uno después de
otro los puntos extremos de la recta un
ángulo 𝛼 dado, en sentido
conveniente.
Un objeto al girar cambia de
POSICION, conservando su tamaño y
forma.
La distancia del punto al eje de giro
(léase radio de giro) se conserva,
desde la posición inicial hasta su
posición final. En la Figura se observa
los puntos A y B.
Las proyecciones de la trayectoria
circular de los puntos girados se
proyectan en VM, donde el eje de giro
se proyecta como punto. La Figura nos
muestra el giro de la recta AB 𝛼 en
sentido horario respecto al eje de giro.
GIROS

METODO 2: A la recta dada

trazamos una perpendicular
desde proyección del eje de
giro como punto. Por este
punto de intersección y con
radio r, trazamos un circulo por
donde se supone debe ser la
trayectoria de giro de dicho
punto P de intersección, el que
giramos 𝛼 hasta su posición 𝑃,ത
pasando por éste punto una
línea L. Luego con radio, Ae y
Be ubicamos 𝐴ҧ y 𝐵sobre
ത la
línea, como se muestra en la
Figura, completando luego el
segmento 𝐴𝐵 en ambas vistas.
GIROS

METODO 2: A la recta dada

trazamos una perpendicular
desde proyección del eje de
giro como punto. Por este
punto de intersección y con
radio r, trazamos un circulo por
donde se supone debe ser la
trayectoria de giro de dicho
punto P de intersección, el que
giramos 𝛼 hasta su posición 𝑃,ത
pasando por éste punto una
línea L. Luego con radio, Ae y
Be ubicamos 𝐴ҧ y 𝐵sobre
ത la
línea, como se muestra en la
Figura, completando luego el
segmento 𝐴𝐵 en ambas vistas.
GIROS

D. GIRO DE UN PLANO
D1. Giro de un plano hasta ponerlo de
canto.
Dado las proyecciones de un plano en los
planos H y F, para ponerlo de canto; trazamos
una recta que se proyecte en cualquiera de
las vistas en VM, la que giramos hasta
proyectarlo como punto; en donde esta recta
en VM que se halla contenida en el plano se
proyecte como punto, el plano figurará de
canto.
Para poner de canto el plano ABC, trazamos
una recta frontal CM, que mediante un giro
respecto a un eje normal lo disponemos
verticalmente para que se proyecte como
punto en el plano H; luego giramos los puntos
A y C el mismo ángulo de giro que para el
punto N, girando además el punto B sobre sí
mismo. La recta MC se proyecta como punto
en el plano H, luego el plano ABC de canto
en su nueva posición 𝐴ҧ 𝐵ത 𝐶.ҧ
GIROS

D. GIRO DE UN PLANO
D1. Giro de un plano hasta ponerlo de
canto.
Dado las proyecciones de un plano en los
planos H y F, para ponerlo de canto; trazamos
una recta que se proyecte en cualquiera de
las vistas en VM, la que giramos hasta
proyectarlo como punto; en donde esta recta
en VM que se halla contenida en el plano se
proyecte como punto, el plano figurará de
canto.
Para poner de canto el plano ABC, trazamos
una recta frontal CM, que mediante un giro
respecto a un eje normal lo disponemos
verticalmente para que se proyecte como
punto en el plano H; luego giramos los puntos
A y C el mismo ángulo de giro que para el
punto N, girando además el punto B sobre sí
mismo. La recta MC se proyecta como punto
en el plano H, luego el plano ABC de canto
en su nueva posición 𝐴ҧ 𝐵ത 𝐶.ҧ
GIROS

D. GIRO DE UN PLANO
D1. Giro de un plano hasta ponerlo de
canto.
Dado las proyecciones de un plano en los
planos H y F, para ponerlo de canto; trazamos
una recta que se proyecte en cualquiera de
las vistas en VM, la que giramos hasta
proyectarlo como punto; en donde esta recta
en VM que se halla contenida en el plano se
proyecte como punto, el plano figurará de
canto.
Para poner de canto el plano ABC, trazamos
una recta frontal CM, que mediante un giro
respecto a, un eje normal, Io disponemos
verticalmente para que se proyecte como
punto en el plano H; luego giramos los puntos
A y C el mismo ángulo de giro que para el
punto N, girando además el punto B sobre sí
mismo. La recta MC se proyecta como punto
en el plano H, luego el plano ABC de canto
en su nueva posición 𝐴ҧ 𝐵ത 𝐶.ҧ
GIROS

D2. Giro de un plano hasta

ponerlo en VM.
METODO 1: Haciendo uso de un
plano auxiliar, proyectamos de canto
el plano dado. Luego de tener el
plano dado de canto, giramos este
plano respecto a un eje de giro (el
que disponemos de punta en la
vista donde el plano dado se halle de
canto, es decir, paralelo a una recta
en VM del plano dado), de modo que
éste eje se proyectará en VM donde
se requiera la VM del plano.
La figura nos muestra las
proyecciones del plano ABC, el que
luego de proyectado en el plano 1 de
canto, lo giramos a través de un eje
que se proyecta como punto en el
plano 1, girándose luego el plano
hasta disponerlo paralelo al plano H.
GIROS

D2. Giro de un plano hasta

ponerlo en VM.
METODO 1: Haciendo uso de un
plano auxiliar, proyectamos de canto
el plano dado. Luego de tener el
plano dado de canto, giramos este
plano respecto a un eje de giro (el
que disponemos de punta en la
vista donde el plano dado se halle de
canto, es decir, paralelo a una recta
en VM del plano dado), de modo que
éste eje se proyectará en VM donde
se requiera la VM del plano.
La figura nos muestra las
proyecciones del plano ABC, el que
luego de proyectado en el plano 1 de
canto, lo giramos a través de un eje
que se proyecta como punto en el
plano 1, girándose luego el plano
hasta disponerlo paralelo al plano H.
GIROS

D2. Giro de un plano hasta ponerlo en VM.

METODO 1: Haciendo uso de un plano auxiliar,
proyectamos de canto el plano dado. Luego de tener
el plano dado de canto, giramos este plano respecto a
un eje de giro (el que disponemos de punta en la
vista donde el plano dado se halle de canto, es decir,
paralelo a una recta en VM del plano dado), de modo
que éste eje se proyectará en VM donde se requiera
la VM del plano.
La figura nos muestra las proyecciones del plano
ABC, el que luego de proyectado en el plano 1 de
canto, lo giramos a través de un eje que se proyecta
como punto en el plano 1, girándose luego el plano
hasta disponerlo paralelo al plano H.

D2. Giro de un plano hasta ponerlo en VM.

METODO 2: Consiste en girar el plano dos veces,
primero para ponerlo de canto y luego para disponerlo
en V.M., mediante ejes de giro que podremos elegir a
criterio.
