Escuela de Ciencias del Mar Proyecciones Conformes
Materia: Proyecciones Cartográficas Proyección Transversa Mercator
El siguiente material es una recopilación de diferentes fuentes, las cuales son mencionadas al final del mismo.

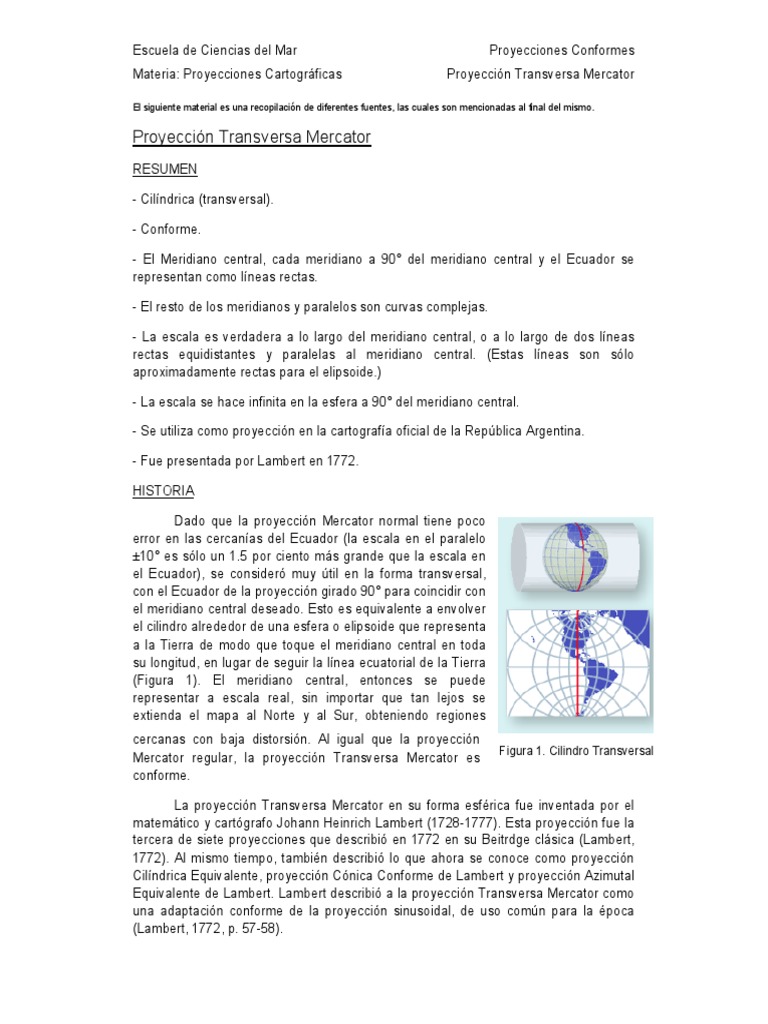

Proyección Transversa Mercator
RESUMEN
- Cilíndrica (transversal).
- Conforme.
- El Meridiano central, cada meridiano a 90° del meridiano central y el Ecuador se
representan como líneas rectas.
- El resto de los meridianos y paralelos son curvas complejas.
- La escala es verdadera a lo largo del meridiano central, o a lo largo de dos líneas
rectas equidistantes y paralelas al meridiano central. (Estas líneas son sólo
aproximadamente rectas para el elipsoide.)
- La escala se hace infinita en la esfera a 90° del meridiano central.
- Se utiliza como proyección en la cartografía oficial de la República Argentina.
- Fue presentada por Lambert en 1772.
HISTORIA
Dado que la proyección Mercator normal tiene poco
error en las cercanías del Ecuador (la escala en el paralelo
±10° es sólo un 1.5 por ciento más grande que la escala en
el Ecuador), se consideró muy útil en la forma transversal,
con el Ecuador de la proyección girado 90° para coincidir con
el meridiano central deseado. Esto es equivalente a envolver
el cilindro alrededor de una esfera o elipsoide que representa
a la Tierra de modo que toque el meridiano central en toda
su longitud, en lugar de seguir la línea ecuatorial de la Tierra
(Figura 1). El meridiano central, entonces se puede
representar a escala real, sin importar que tan lejos se
extienda el mapa al Norte y al Sur, obteniendo regiones
cercanas con baja distorsión. Al igual que la proyección
Figura 1. Cilindro Transversal
Mercator regular, la proyección Transversa Mercator es
conforme.
La proyección Transversa Mercator en su forma esférica fue inventada por el
matemático y cartógrafo Johann Heinrich Lambert (1728-1777). Esta proyección fue la
tercera de siete proyecciones que describió en 1772 en su Beitrdge clásica (Lambert,
1772). Al mismo tiempo, también describió lo que ahora se conoce como proyección
Cilíndrica Equivalente, proyección Cónica Conforme de Lambert y proyección Azimutal
Equivalente de Lambert. Lambert describió a la proyección Transversa Mercator como
una adaptación conforme de la proyección sinusoidal, de uso común para la época
(Lambert, 1772, p. 57-58).
Escuela de Ciencias del Mar Proyecciones Conformes
Materia: Proyecciones Cartográficas Proyección Transversa Mercator
La proyección Transversa Mercator se ha utilizado poco para mapas
continentales. Mientras que Lambert discutió indirectamente su forma elipsoidal, el
matemático Carl Friedrich Gauss (1777-1855) lo analizó más a fondo en 1822, y L.
Kruger publicó en 1912 y 1919 las fórmulas adecuadas para el cálculo de la forma
elipsoidal. Por este motivo esta proyección también se conoce como proyección
conforme de Gauss o proyección Gauss Kruger.
Hasta hace relativamente poco, la proyección Transversa Mercator no se
aplicaba en la forma elipsoidal para toda la Tierra. Las fórmulas elipsoidales se
limitaban a una serie de bandas relativamente estrechas. En 1945, E. H, Thompson (y
en 1962, L.P. Lee) presentó fórmulas que permitan el cálculo de las coordenadas para
todo el elipsoide, aunque las mismas incluyen funciones elípticas, y por lo tanto, series
largas, integraciones numéricas, y/o iteraciones (Lee, 1976, p 92-101. Snyder, 1979a,
p 73. Dozier, 1980). Las fórmulas para todo el elipsoide tienen interés académico, pero
son prácticas solamente dentro de una banda de hasta 4° de longitud.
CARACTERÍSTICAS
Los meridianos y paralelos de la proyección Transversa Mercator no son las
líneas rectas que se encuentran en la proyección Mercator, a excepción del Ecuador,
el meridiano central, y cada meridiano a 90° desde el meridiano central. Los otros
meridianos y paralelos son curvas complejas.
La forma esférica de la proyección es conforme, como la proyección normal, y
el error de escala es sólo función de la distancia desde el meridiano central, al igual
que es función de la distancia desde el Ecuador en la proyección Mercator. La forma
elipsoidal también es conforme pero su error de escala se ve ligeramente afectado por
factores ajenos a la distancia desde el meridiano central (Lee, 1976, p. 98).
La escala a lo largo del meridiano central puede ser verdadera, o reducida a
una escala constante ligeramente menor, de forma tal que la escala media de todo el
mapa sea menor. Existen también formas de la forma elipsoidal de la proyección
Transversa Mercator en la que el meridiano central no se mantiene a una escala
constante, pero estas formas no se utilizan en la práctica (Lee, 1976, P4 100-101). Si
al meridiano central se le asigna una escala reducida, dos líneas rectas paralelas al
mismo (que no son meridianos), e igualmente espaciadas de él, uno a cada lado, se
convierten a escala real en la esfera. Estas líneas no son totalmente rectas en la forma
elipsoidal.
Considerando que la escala a lo largo del meridiano central es constante, la
proyección Transversa Mercator es una excelente proyección para regiones que se
extienden principalmente de Norte a Sur.
Escuela de Ciencias del Mar Proyecciones Conformes
Materia: Proyecciones Cartográficas Proyección Transversa Mercator
Figura 2. Proyección Transversa Mercator. Esta proyección es conforme, y si el cilindro es
tangente, el meridiano central se encuentra en verdadera escala.
USO
Si bien la utilización de la proyección Transversa Mercator en la forma esférica
no es tan común, la forma elipsoidal se utiliza probablemente más que cualquier otra
proyección para la cartografía geodésica.
PROYECCIÓN UNIVERSAL TRANSVERSA MERCATOR
La proyección Transversa Mercator y la red universal (UTM) fueron adoptadas
por el Ejército de los EE.UU. en 1947 para designar las coordenadas rectangulares en
los mapas militares a gran escala de todo el mundo. UTM es la proyección elipsoidal
Transversa Mercator a la que se han aplicado parámetros específicos, tales como
meridianos centrales, latitudes entre 84° N. y 80° S. y división en 60 zonas de 6° de
ancho en Longitud. Los meridianos delimitadores de las zonas son divisibles por 6°, y
las zonas están numeradas del 1 al 60, comenzando al Este del meridiano 180° de
Greenwich (Figura 3). También se definieron letras de Sur a Norte. Por lo tanto,
Washington, DC, se encuentra en la zona 18S, una designación que cubre un
rectángulo entre 72° y 78° W. y 32° a 40° N. Cada uno de estos cuadriláteros se
subdivide en cuadrículas de 100.000 metros de lado, con las designaciones de dos
letras, incluyendo cuadrados parciales en los límites de la cuadrícula. Desde las
latitudes 84° N. y 80° S. hasta los respectivos polos, se utiliza la proyección
Estereográfica Polar Universal (UPS) en su lugar.
Escuela de Ciencias del Mar Proyecciones Conformes
Materia: Proyecciones Cartográficas Proyección Transversa Mercator
Figura 3. Proyección UTM con los valores de las cuadrículas.
En la proyección UTM se define para cada ubicación geográfica, coordenadas
“x” e “y” en metros, coincidentes con la proyección Transversa Mercator, utilizando
como meridiano central al meridiano que se encuentra en el medio los dos meridianos
delimitadores de la zona, y la escala se reduce a 0.9996 de la escala verdadera
(reducción 1:2.500). La reducción fue elegida para minimizar la variación de escala en
una zona determinada, la variación llega a 1 parte en 1000 de la escala verdadera en
el Ecuador. Las líneas de la escala verdadera son aproximadamente paralelas y se
ubican aproximadamente a 180 km al Este y al Oeste del meridiano central. Entre
estas líneas, la escala es demasiado chica, más allá de ellas, es demasiado grande.
En el hemisferio Norte, se considera como origen a la intersección del Ecuador con el
meridiano central, asignándole una coordenada “x” de 500.000 m y a “y” de 0. En el
hemisferio Sur, el origen es el mismo punto, pero, mientras que “x” se mantiene como
500.000 m, “y” es 10.000,000 m. En los dos casos, las coordenadas aumentan hacia el
Este y el Norte, evitando de esta forma las coordenadas negativas (Ejército, 1973, p.
7, endmap).
PROYECCIÓN GAUSS KRUGER – ARGENTINA
El sistema de proyección Gauss-Kruger es el sistema empleado por el Instituto
Geográfico Nacional para la confección de todas las cartas topográficas de la
República Argentina. En este sistema divide a la República Argentina (sector
continental e Islas Malvinas) en 7 fajas meridianas numeradas de Oeste a Este. Cada
faja de la grilla Gauss-Krüger mide 3º de ancho (longitud) por 34º de largo (latitud) y
tiene como propio origen la intersección del Polo Sur con el meridiano central de cada
faja. Con el objeto de evitar coordenadas negativas, se le asigna al meridiano central
de cada faja el valor arbitrario de 500.000 metros, más el número de faja por
1.000.000 y al Polo Sur el valor de cero metros (Tabla 1).
El cilindro utilizado cubre la totalidad del país en sentido Norte-Sur pero tiene
limitado desarrollo longitudinal (Este-Oeste) abarcando solamente 3º (1º 30 a cada
Escuela de Ciencias del Mar Proyecciones Conformes
Materia: Proyecciones Cartográficas Proyección Transversa Mercator
lado del meridiano centra), por lo que se utilizan 7 cilindros, generando 7 Fajas que
conforman la proyección en su totalidad. Cada una de estas Fajas hace tangencia en
un meridiano diferente cubriendo de esta manera a todo el país (Figura 4). Las fajas se
enumeran de acuerdo a la Tabla 1.
Faja 1 2 3 4 5 6 7
Meridiano 72° O 69° O 66° O 63° O 60° O 57° O 54° O
Coord.Y 1500000 2500000 3500000 4500000 5500000 6500000 7500000
Tabla 1. Meridianos centrales de la proyección Gauss-Kruger correspondiente a la República Argentina.
Figura 4. Proyección Gauss-Kruger Argentina. Distribución de fajas.
El eje X de esta proyección representa el eje Norte-Sur de la proyección y su
origen o valor 0 (cero) se encuentra en el Polo Sur (Latitud 90° Sur). De esta manera
la coordenada X de un punto expresado en Gauss Krüger indicará siempre la distancia
en metros de ese punto al Polo Sur. El eje Y representa el eje Este-Oeste de la
proyección y su origen está dado en cada meridiano central de faja.
Escuela de Ciencias del Mar Proyecciones Conformes
Materia: Proyecciones Cartográficas Proyección Transversa Mercator
FORMULAS PARA LA ESFERA
Las coordenadas rectangulares de la proyección Transversa Mercator
considerando a la Tierra como una esfera son (Thomas, 1952, p.):
1 1+
= ln
2 1−
O bien
= arctanh ( )
tan ( )
= −
cos ( − )
=
√1 −
Donde
= cos( ) ( − )
Si = ±1, es infinito.
es el factor de escala a lo largo del meridiano central . El origen de las
coordenadas está en ( , ). El eje Y se encuentra a lo largo del meridiano central ,
aumenta hacia el Norte, y el eje X es perpendicular en la intersección en ,
aumentando hacia el Este.
Escuela de Ciencias del Mar Proyecciones Conformes
Materia: Proyecciones Cartográficas Proyección Transversa Mercator
INFORMACION PARA LA PROYECCION TRANSVERSA MERCATOR
BIBLIOGRAFÍA
- Snyder J., Map Projections – A Working Manual. U.S. Geological Service
professional paper 1395, (1987).
- Starobinsky M., Representaciones Cartográficas. Secretaría materials de studio
y biblioteca, Centro de Estudiantes de Ingenieria – UBA, (1985).
