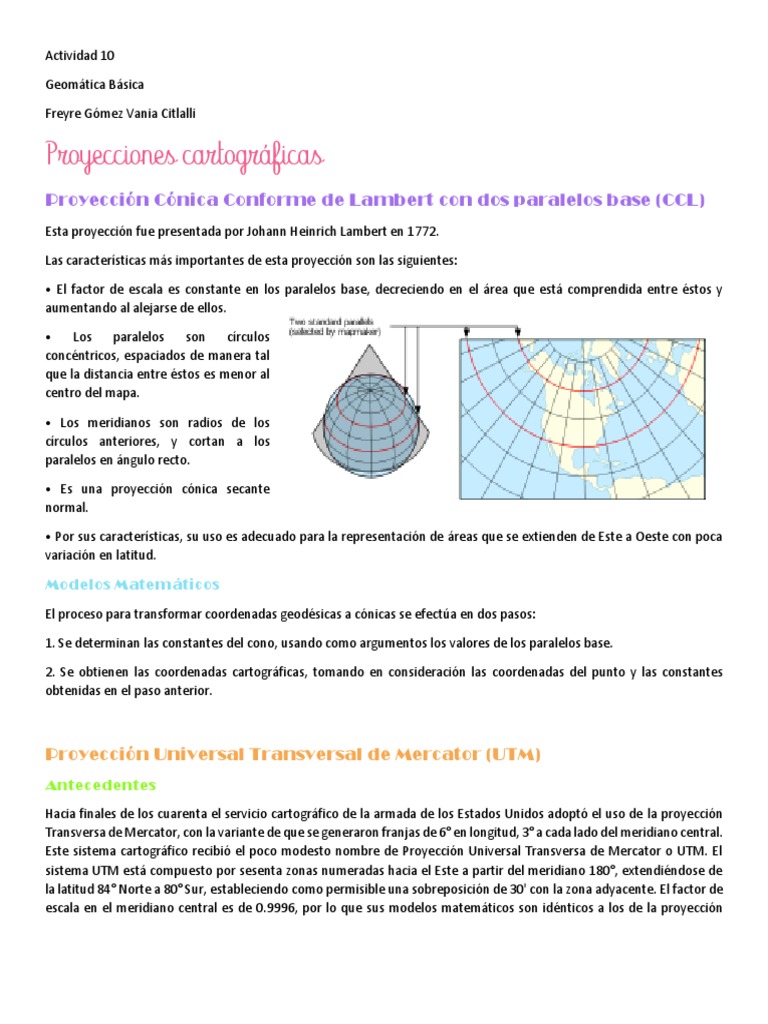

Actividad 10

Geomática Básica

Freyre Gómez Vania Citlalli

Proyecciones cartográficas
Proyección Cónica Conforme de Lambert con dos paralelos base (CCL)
Esta proyección fue presentada por Johann Heinrich Lambert en 1772.

Las características más importantes de esta proyección son las siguientes:

• El factor de escala es constante en los paralelos base, decreciendo en el área que está comprendida entre éstos y
aumentando al alejarse de ellos.

• Los paralelos son círculos

concéntricos, espaciados de manera tal
que la distancia entre éstos es menor al
centro del mapa.

• Los meridianos son radios de los

círculos anteriores, y cortan a los
paralelos en ángulo recto.

• Es una proyección cónica secante

normal.

• Por sus características, su uso es adecuado para la representación de áreas que se extienden de Este a Oeste con poca
variación en latitud.

Modelos Matemáticos
El proceso para transformar coordenadas geodésicas a cónicas se efectúa en dos pasos:

1. Se determinan las constantes del cono, usando como argumentos los valores de los paralelos base.

2. Se obtienen las coordenadas cartográficas, tomando en consideración las coordenadas del punto y las constantes
obtenidas en el paso anterior.

Proyección Universal Transversal de Mercator (UTM)

Antecedentes
Hacia finales de los cuarenta el servicio cartográfico de la armada de los Estados Unidos adoptó el uso de la proyección
Transversa de Mercator, con la variante de que se generaron franjas de 6° en longitud, 3° a cada lado del meridiano central.
Este sistema cartográfico recibió el poco modesto nombre de Proyección Universal Transversa de Mercator o UTM. El
sistema UTM está compuesto por sesenta zonas numeradas hacia el Este a partir del meridiano 180°, extendiéndose de
la latitud 84° Norte a 80° Sur, estableciendo como permisible una sobreposición de 30' con la zona adyacente. El factor de
escala en el meridiano central es de 0.9996, por lo que sus modelos matemáticos son idénticos a los de la proyección
Gauss Krüger. En la actualidad, el 80 % de las áreas continentales está cubierta con cartografía basada en los modelos
elipsoidales de la UTM.

Está definida de la siguiente manera [DMA89]:

• El mundo está cubierto por franjas de 6° en

longitud, con un meridiano central a cada 3°.

• Cada meridiano central tiene como Falso Este

500000 metros.

• En el meridiano central el factor de escala es

constante e igual a 0.999 6

• El origen de las ordenadas es el Ecuador con valor

O metros para latitudes norte y 10'000000 metros
para latitudes sur.

• En el meridiano central, la convergencia es constante.

• Es una proyección cilíndrica transversa secante.

• La zona 1 cubre de la longitud 1800 Oeste a 1740 Oeste, y se incrementa

hasta llegar a la zona 60 que abarca de la longitud 1740 Este a 1800 Este.
