Coordenadas Utm

Universidad Nacional de Cajamarca
FUNDADA POR LEY 14015 DEL 13 DE FEBRERO DE 1962

FACULTAD DE INGENIERÍA
ESCUELA ACADÉMICO PROFESIONAL
Telefax N°076-555307-Shuitute Chacapampa-Celendín
CORREO ELECTRONICO: lvillanuevab@unc.edu.pe
CURSO: CARTOGRAFIA Y TELEDETECCIÓN

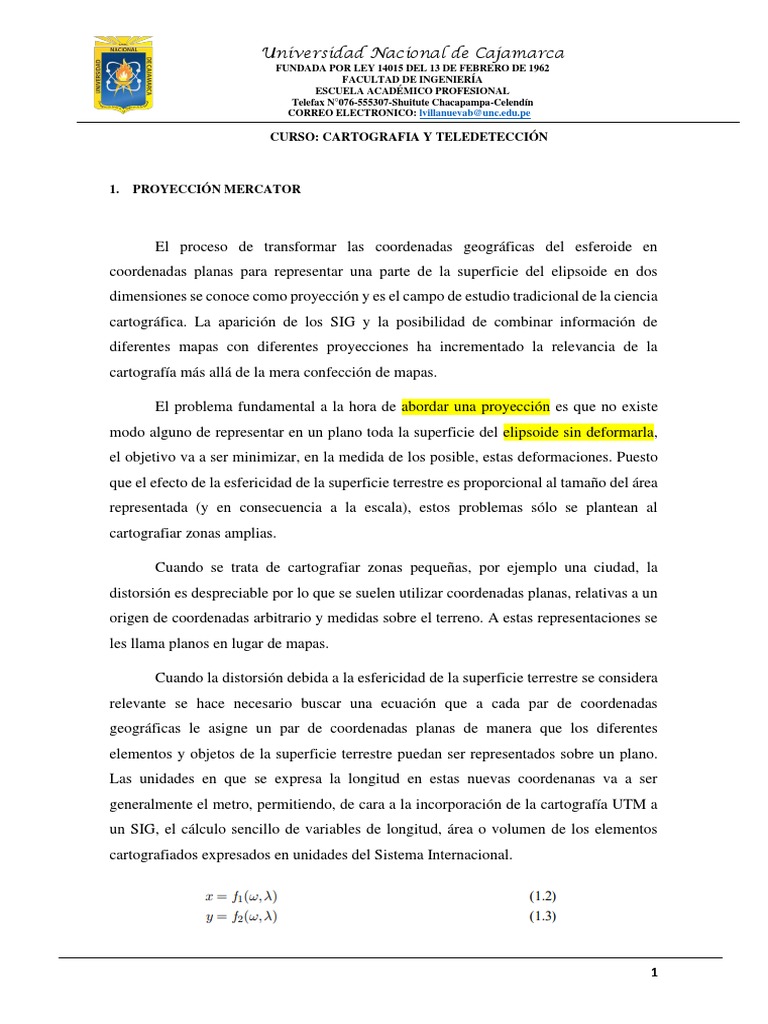

1. PROYECCIÓN MERCATOR
El proceso de transformar las coordenadas geográficas del esferoide en

coordenadas planas para representar una parte de la superficie del elipsoide en dos
dimensiones se conoce como proyección y es el campo de estudio tradicional de la ciencia
cartográfica. La aparición de los SIG y la posibilidad de combinar información de
diferentes mapas con diferentes proyecciones ha incrementado la relevancia de la
cartografía más allá de la mera confección de mapas.
El problema fundamental a la hora de abordar una proyección es que no existe

modo alguno de representar en un plano toda la superficie del elipsoide sin deformarla,
el objetivo va a ser minimizar, en la medida de los posible, estas deformaciones. Puesto
que el efecto de la esfericidad de la superficie terrestre es proporcional al tamaño del área
representada (y en consecuencia a la escala), estos problemas sólo se plantean al
cartografiar zonas amplias.
Cuando se trata de cartografiar zonas pequeñas, por ejemplo una ciudad, la

distorsión es despreciable por lo que se suelen utilizar coordenadas planas, relativas a un
origen de coordenadas arbitrario y medidas sobre el terreno. A estas representaciones se
les llama planos en lugar de mapas.
Cuando la distorsión debida a la esfericidad de la superficie terrestre se considera

relevante se hace necesario buscar una ecuación que a cada par de coordenadas
geográficas le asigne un par de coordenadas planas de manera que los diferentes
elementos y objetos de la superficie terrestre puedan ser representados sobre un plano.
Las unidades en que se expresa la longitud en estas nuevas coordenanas va a ser
generalmente el metro, permitiendo, de cara a la incorporación de la cartografía UTM a
un SIG, el cálculo sencillo de variables de longitud, área o volumen de los elementos
cartografiados expresados en unidades del Sistema Internacional.
1
Para obtener estas ecuaciones se proyecta la porción de la superficie terrestre que

va a cartografiarse sobre una figura geométrica (un cilindro, un cono o un plano) que si
puede transformarse en plano sin distorsiones. El foco de la proyección puede ubicarse
en diferentes puntos dando lugar a diferentes tipos de proyecciones. De este modo
podemos clasificar las proyecciones en función del objeto geométrico utilizado para
proyectar, se habla entonces de proyecciones cilíndricas, cónicas y azimutales o planas.
En el caso de proyecciones cilíndricas o cónicas, la figura envuelve al elipsoide y,

tras desenvolverla, el resultado será un plano en el que una parte de la Tierra se
representan mediante un sistema de coordenadas cartesiano. En el caso de las
proyecciones planas, el plano es tangente al elipsoide en un punto y no necesita por tanto
ser desenvuelto.
Una proyección implica siempre una distorsión en la superficie representada, el

objetivo de la cartografía es minimizar estas distorsiones utilizando la técnica de
proyección más adecuada a a cada caso. Las propiedades del elipsoide que pueden
mantenerse son:
CONFORMIDAD. Si un mapa mantiene los ángulos que dos líneas forman en la

superficie terrestre, se dice que la proyección es conforme. El requerimiento para que
haya conformidad es que en el mapa los meridianos y los paralelos se corten en ángulo
recto y que la escala sea la misma en todas las direcciones
Alrededor de un punto, sea el punto que sea. Una proyección conforme mantiene
además las formas de polígonos pequeños. Se trata de una propiedad fundamental en
navegación. EQUIVALENCIA, es la condición por la cual una superficie en el plano de
proyección tiene la misma superficie que en la esfera. La equivalencia no es posible sin
deformar considerablemente los ángulos originales, por lo tanto, ninguna proyección
puede ser equivalente y conforme a la vez.
EQUIDISTANCIA, cuando una proyección mantiene las distancias reales entre dos
puntos situados sobre la superficie del Globo (representada por el arco de Círculo Máximo
que las une). las distorsiones son nulas en la linea donde la figura geométrica toca al
elipsoide y aumentan a medida que la separación entre ambas aumenta. Por tanto para
minimizar el error medio suelen utilizarse planos secantes en lugar de planos tangentes.
2
De esta manera en lugar de tener una sola línea del elipsoide tangente a la figura tenemos
dos lineas secantes y las distancias a las mismas, y por tanto los errores, nunca aumentarán
mucho. Así otro criterio para clasificar sistemas de proyección sería en proyecciones
secantes y tangentes.
2. SISTEMA UNIVERSAL TRANSVERSAL DE MERCATOR (UTM).
El sistema de coordenadas UTM (Universal Transversal de Mercator), por

definición, es un sistema basado en la proyección cartográfica de Mercator, sus unidades
son los metros a nivel del mar, que es la base del sistema de referencia.
La proyección UTM es una de las más conocidas y utilizadas, entre otros lugares
en el mundo Se trata de una proyección cilíndrica transversa (la generatriz del cilindro no
es paralela al eje de rotación sino perpendicular). La Tierra se divide en 60 husos, con
una anchura de 6 grados de longitud, empezando desde el meridiano de Greenwich.
Se define un huso como las posiciones geográficas que ocupan todos los puntos
comprendidos entre dos meridianos. A pesar de que se ha utilizado en casi toda la
cartografía española, introduce un grave problema debido a que la Península Ibérica
queda situada sobre tres husos, el 29, el 30 y el 31, estos últimos situados uno a cada lado
del meridiano de Greenwich
Para resolver el problema de la deformación de la proyección, se ha dividido

la superficie terrestre en 60 husos o zonas de 6 grados de longitud, resultando 60
proyecciones iguales con su respectivo meridiano central. Cada huso debe imaginarse
como un gajo de una naranja.
Los husos se numeran del 1 al 60 comenzando desde en antemeridiano de Greenwich

hacia el Este. Cada huso se divide en zonas que se denominan con una letra mayúscula,
siguiendo la dirección de Sur a Norte, se empieza en la letra C y finaliza en la X, no hay
vocales ni las letras que puedan confundirse con un número (B, O y P).
Cada zona UTM, expresada por un número de huso (1-60) y una letra de zona
(C-X) se descompone en regiones rectangulares de 100 km de lado.
3
Los valores de las coordenadas UTM (X e Y) son siempre positivos; los ejes
cartesianos X e Y se establecen sobre el huso, siendo el eje X el ecuador y el eje Y el
meridiano.
Aquí tenéis una representación de las 60 zonas UTM de la Tierra. Dibujo realizado
por Peter H. Dana, de la Universidad de Texas. Es importante destacar aquí que a las
zonas, también se les llama husos. Por lo que podemos decir que la Tierra esta dividida
en 60 husos, y podemos hablar del huso 30, del huso 31, etc.
Cada zona UTM está dividida en 20 bandas (desde la C hasta la X)
• Las bandas C a M están en el hemisferio sur

• Las bandas N a X están en el hemisferio norte.
Una regla útil es acordarse de que cualquier banda que esté por encima de N (de norte)
está en el hemisferio norte.
Las primeras 19 bandas (C a W) están separadas o tienen una altura de 8° cada una. La
banda 20 o X tiene una altura de 12°
España está incluida en las zonas/husos 28 (Islas Canarias), 29 (GaliQcia), 30 (Centro de

España y España occidental), y 31 (España oriental e Islas Baleares).
4
COORDENADAS GEOGRÁFICAS
Las coordenadas geográficas forman parte de un sistema ampliamente utilizado

para ubicar cualquier sitio del globo terrestre, a partir de números y letras. Casi todos
alguna vez han escuchado o leído que la ubicación de un sitio, una persona o un objeto se
encuentra a una latitud o longitud determinada.
En general, un punto es referido por estos valores: latitud y longitud; ambos son
puntos sobre las líneas imaginarias llamadas paralelos y meridianos. La latitud expresa el
ángulo entre el ecuador y la línea recta que pasa por el punto específico, mientras que la
longitud es el ángulo al este u oeste de la Tierra con respecto a los meridianos. Recuerda:
la latitud se mide “de norte a sur”, la longitud “de este a oeste” y los ángulos se miden en
grados o en grados, minutos y segundos.
UN SISTEMA DE COORDENADAS
Las líneas imaginarias terrestres se toman como base para hacer uso de este
sistema, aplicando tanto líneas verticales como horizontales que se cruzan entre sí,
formando una red cuadriculada en todo el globo terráqueo sobre la que es más fácil
localizar el punto. Los puntos de latitud y longitud específicos son las coordenadas
geográficas.
LÍNEAS DE LATITUD
Los paralelos son las líneas imaginarias que permiten establecer la latitud de un
sitio. Estas líneas, evidentemente paralelas al ecuador, dividen el globo en 180 partes
iguales de norte a sur. Su punto de referencia, llamado “latitud cero” o “paralelo cero”,
es el ecuador, la línea que parte al mundo al medio y en los hemisferios norte y sur.
Cada hemisferio está dividido en 90 partes, y a su vez, cada una de estas constituye 1
grado de latitud.
La latitud abarca desde 90 grados norte (90° N) hasta 90 grados sur (90° S), según el
hemisferio en el que el que se encuentre el sitio a buscar. También es posible que estas
medidas se expresen con los signos positivo y negativo; así, +90° corresponde a 90° N y
-90° corresponde a 90° S.
5
LÍNEAS DE LONGITUD
Gracias a los meridianos es posible determinar la longitud de un punto. Los meridianos

son las líneas de longitud que dividen al globo en hemisferio occidental y oriental y cuya
línea de referencia suele ser el Meridiano de Greenwich, la llamada “longitud cero”.
Cualquier punto que se encuentra a la derecha de este meridiano se ubica a una longitud
este, y el que se localiza a su izquierda, a longitud oeste de un mapa, si se toma en cuenta
que el meridiano de Greenwich pasa a través del Observatorio Real de Greenwich, en
Inglaterra.
El rango de los meridianos abarca desde 180 grados longitud oeste (180° O) a 180
grados longitud este (180° E), o +180° y -180°, respectivamente. Todos los meridianos
terminan uniéndose o convergiendo en los polos norte y sur.
LATITUD Y LONGITUD GEOGRÁFICAS
La localización de los puntos sobre la superficie terrestre sigue un sistema en el

que se miden longitudes de arco a lo largo de meridanos y paralelos. Este sistema
6
selecciona un meridiano (meridiano principal) como línea de referencia. Los arcos de

circunferencia se miden hacia el Este o hacia el Oeste hasta los puntos deseados.
La longitud de un lugar es el arco de paralelo, medido en grados, entre ese lugar

y el meridiano principal. Está universalmente aceptado como meridiano principal aquel
que pasa por el antiguo Observatorio de Greenwich, situado cerca de Londres, en
Inglaterra y a menudo se le designa como Meridiano de Greenwich. A este meridiano le
corresponde 0º de longitud. En consecuencia, la longitud de cualquier otro punto sobre el
globo se mide hacia el Este o el Oeste a partir de este meridiano, siguiendo el camino más
corto. Por lo tanto, la longitud debe oscilar entre los 0º y los 180º, hacia el Este o hacia el
Oeste. Normalmente la longitud se escribe: 77º 03´ 41” W, pero debe leerse “77 grados,
3 minutos, 41 segundos longitud Oeste de Greenwich”.
La extensión de un grado de longitud dependerá del lugar en el que sea medido.

En el Ecuador, la longitud aproximada de un grado se halla dividiendo la circunferencia
de la tierra entre 360º:
40.075 𝑘𝑚
=
111 𝑘𝑚
360°
Debido a la rápida convergencia de los meridianos hacia el Norte y hacia el Sur,

esta medida sólo puede aplicarse al Ecuador. También resulta útil saber que la longitud
de 1º de longitud se reduce aproximadamente a la mitad en los paralelos de 60º, es decir,
a unos 55,5 km.
En tanto, la latitud de un lugar es el arco de meridiano, medido en grados, entre

ese lugar y el Ecuador. La latitud oscila entre 0º en el Ecuador y los 90º Norte y Sur en
los Polos. La latitud de un lugar, que se escribe 34º 10´31” N, debe leerse “34 grados, 10
minutos, 31 segundos latitud Norte”. Cuando conocemos la latitud y la longitud de un
punto podemos localizarlo con precisión en la red geográfica.
7
Si la Tierra fuera una esfera perfecta, la longitud de 1º de latitud (es decir, 1º de

arco de meridiano) sería un valor constante en cualquier lugar de la Tierra. Esa longitud
es casi la misma que la de 1º de longitud en el Ecuador, de tal forma que el valor 111 km
por grado puede ser utilizado en la mayoría de casos.
Para ser precisos y teniendo en cuenta el achatamiento de la Tierra, es necesario

admitir que la longitud de un grado de latitud varía ligeramente desde el Ecuador a los
Polos. La longitud en el Ecuador es de 110,6 km, mientras que en los polos es de 111,7
km, es decir 1,1 km más largo. Por lo tanto, un grado de latitud en los Polos es un 1%
más largo que en el Ecuador.
Longitudes de arco a lo largo de meridanos y paralelos (Fuente: Instituto

Geográfico Agustín Codazzi, Bogotá, Colombia,
www.igac.gov.co).
¿CÓMO LOCALIZAR UN PUNTO EN EL SISTEMA DE COORDENADAS

GEOGRÁFICAS?
Los expertos han dividido el globo terrestre en 4 cuadrantes o porciones: norte,

sur, este y oeste, divididos por el ecuador y el Meridiano de Greenwich. En un mapa
“cuadriculado”, es decir, dividido por los paralelos y meridianos, se expresan los valores
en grados de cada línea. Por ejemplo, el ecuador y el meridiano de Greenwich representan
0°, y a partir de ellos, ya sea a la izquierda, derecha, norte y sur, los valores suben o bajan.
Por lo general, el hemisferio norte posee +30°, +60° y +90°, el hemisferio sur tiene
-30°, -60° y -90°. El hemisferio occidental u oeste suele representarse mediante los
valores +30°, +60°, +90°, +120°, +150° y +180°, en tanto el hemisferio oriente o este se
8
representa con los mismos valores, pero negativos: -30°, -60°, -90°, -120°, -150° y -180°.
Para localizar un punto dado es necesario medir de acuerdo con las coordenadas. Por
ejemplo, si escuchas que una ciudad se encuentra en las coordenadas 30° N, 60° E, debes
tomar como punto de origen la intersección (punto en que se cruzan) entre el Meridiano
de Greenwich y el ecuador, y desde ahí buscar dichos números en el mapa. Para
ubicaciones más precisas, cada grado se divide en 60 minutos, y cada minuto en 60
segundos. En un grado existen 3,600 segundos.
3. TRANSFORMACIÓN DE COORDENADAS GEOGRÁFICAS A UTM
Cálculos previos A continuación se muestran los cálculos para realizar el proceso

de transformación de coordenadas geográficas a sistemas de coordenadas planas, para
ello es importante considerar el sistema de referencia elipsoidal, en este caso
consideramos el sistema de referencia de WGS_84 (Negrete, 2012).
Parámetros de elipsoide de referencia:
Primero seleccionamos los parámetros matemáticos de elipsoide de referencia:
• Semieje mayor de la elipse” a” = 6378137 metros.

• Semieje menor de la elipse” b” = 6356752,314245 metros
Cálculos sobre la geometría del elipsoide:
Se intenta calcular la excentricidad mayor y menor aplicando la siguiente relación:
Hallando el valor de la excentricidad mayor
9
Conversión de latitud y longitud en grados sexagesimales y radianes:
Para convertir los valores de latitud y longitud, en grados sexagesimales, se convierte en

valores de minutos y segundos en conversión de grados mediante la siguiente relación:
Para realizar los procesos de conversión de los signos de latitud y longitud; para este
proceso se entiende que la latitud tiene signo positivo (+), cuando el valor se encuentre
por encima de la línea ecuatorial y tiene el signo negativo (-), cuando se encuentra el valor
por debajo de la línea ecuatorial. Para el caso de la longitud, el valor es positivo (+)
cuando punto se encuentra en el este de la línea de meridiano de greenwich, y se considera
negativo (-) cuanto el punto se ubica en el oeste del meridiano de greenwich.
A partir de este criterio los valores de latitud y longitud tiene signo positivo y negativo
respectivamente.
10
Para hacer el proceso de conversión de grados sexagesimales a radianes, al valor

resultantes se multiplica por el valor de (Π = 3,1415926535...) y se divide entre 180, como
se muestra en la siguiente expresión:
Cálculo del huso:
Una vez obtenido, los valores de longitud en grados sexagesimales, se procede a calcular
el uso (ubicación de zonas geográficas o zona UTM) donde se ubica las coordenadas
geográficas a convertir, considerando que la tierra está dividida en 60 husos, para
determinar esta ubicación aplicando la siguiente expresión:
Una vez, obtenida el valor del uso, el siguiente paso es conseguir el valor central del
meridiano del uso en el que se ubica las coordenadas geodésicas, sobre los operamos,
para obtener este valor se utiliza la siguiente ecuación:
Después de obtener el valor central del meridiano del huso, procedemos en calcular la
distancia angular existente entre la longitud de un punto y el meridiano central del uso.
Para obtener este valor es importante que se debe calcular en valores de radianes,
utilizando la siguiente expresión:
11
Aplicaciones
de ecuaciones de Coticchia - Surace
A continuación, procedemos en calcular las ecuaciones que van vinculados de manera

secuencial, en la que nos permite obtener los valores de algunos parámetros, aplicados
por Coticchia - Surace. Las aplicaciones de estas ecuaciones nos permiten obtener los
valores de coordenadas geográficas en coordenadas planas (Delgado, 2012; Romero,
2015; Fransico, 2018).
12
13
Cálculo final coordenadas UTM
Después de haber ejecutado las ecuaciones anteriores, el siguiente paso consiste en

ejecutar las ecuaciones para obtener los valores en coordenadas planas UTM, aplicando
la siguiente expresión:
La coordenada asociada al eje "X"
En el caso de que la coordenada geográfica se ubique en el hemisferio sur, se adiciona a

al eje de las ordenadas el valor de -10000000 para obtener el valor de la coordenada plana
(Diaz y Romero, 20015).
14
CUESTIONARIO:
1) DEFINIR LOS SIGUIENTES TERMINOS:

…………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………
2) COORDENADAS UTM.
…………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………
3) EN CUANTOS USOS SE DIVIDE LA TIERRA
…………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………
4) CUANTAS PROYECCIONES TIENE LA TIERRA.
…………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………
5) QUE ENTIENDE CON COORDENADAS GEOGRAFICAS.
…………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………
6) DAR 05 EJEMPLOS DE COORDENADAS UTM, SEGÚN LA ZONA DE

ESTUDIO.
…………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………
7) CUAL ES EL PRIMER CARTOGRAFO CONOCIDO.
…………………………………………………………………………………………………………………………………………………
15
8) REALIZAR EL PROCEDIMIENTO DE CONVERSION DE COORDENADAS A

GEOGRAFICAS.
9) QUE ENTIENDE POR APLANAMIENTO.
16

Coordenadas Utm

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Coordenadas Utm

Cargado por

Copyright:

Formatos disponibles

Universidad Nacional de Cajamarca

FUNDADA POR LEY 14015 DEL 13 DE FEBRERO DE 1962

CURSO: CARTOGRAFIA Y TELEDETECCIÓN

El proceso de transformar las coordenadas geográficas del esferoide en

El problema fundamental a la hora de abordar una proyección es que no existe

Cuando se trata de cartografiar zonas pequeñas, por ejemplo una ciudad, la

Cuando la distorsión debida a la esfericidad de la superficie terrestre se considera

Para obtener estas ecuaciones se proyecta la porción de la superficie terrestre que

En el caso de proyecciones cilíndricas o cónicas, la figura envuelve al elipsoide y,

Una proyección implica siempre una distorsión en la superficie representada, el

CONFORMIDAD. Si un mapa mantiene los ángulos que dos líneas forman en la

2. SISTEMA UNIVERSAL TRANSVERSAL DE MERCATOR (UTM).

El sistema de coordenadas UTM (Universal Transversal de Mercator), por

Para resolver el problema de la deformación de la proyección, se ha dividido

Los husos se numeran del 1 al 60 comenzando desde en antemeridiano de Greenwich

Cada zona UTM está dividida en 20 bandas (desde la C hasta la X)

• Las bandas C a M están en el hemisferio sur

España está incluida en las zonas/husos 28 (Islas Canarias), 29 (GaliQcia), 30 (Centro de

Las coordenadas geográficas forman parte de un sistema ampliamente utilizado

Gracias a los meridianos es posible determinar la longitud de un punto. Los meridianos

LATITUD Y LONGITUD GEOGRÁFICAS

La localización de los puntos sobre la superficie terrestre sigue un sistema en el

selecciona un meridiano (meridiano principal) como línea de referencia. Los arcos de

La longitud de un lugar es el arco de paralelo, medido en grados, entre ese lugar

La extensión de un grado de longitud dependerá del lugar en el que sea medido.

Debido a la rápida convergencia de los meridianos hacia el Norte y hacia el Sur,

En tanto, la latitud de un lugar es el arco de meridiano, medido en grados, entre

Si la Tierra fuera una esfera perfecta, la longitud de 1º de latitud (es decir, 1º de

Para ser precisos y teniendo en cuenta el achatamiento de la Tierra, es necesario

Longitudes de arco a lo largo de meridanos y paralelos (Fuente: Instituto

¿CÓMO LOCALIZAR UN PUNTO EN EL SISTEMA DE COORDENADAS

Los expertos han dividido el globo terrestre en 4 cuadrantes o porciones: norte,

3. TRANSFORMACIÓN DE COORDENADAS GEOGRÁFICAS A UTM

Cálculos previos A continuación se muestran los cálculos para realizar el proceso

Parámetros de elipsoide de referencia:

Primero seleccionamos los parámetros matemáticos de elipsoide de referencia:

• Semieje mayor de la elipse” a” = 6378137 metros.

Cálculos sobre la geometría del elipsoide:

Se intenta calcular la excentricidad mayor y menor aplicando la siguiente relación:

Hallando el valor de la excentricidad mayor

Conversión de latitud y longitud en grados sexagesimales y radianes:

Para convertir los valores de latitud y longitud, en grados sexagesimales, se convierte en

Para hacer el proceso de conversión de grados sexagesimales a radianes, al valor

Cálculo del huso:

de ecuaciones de Coticchia - Surace

A continuación, procedemos en calcular las ecuaciones que van vinculados de manera

Cálculo final coordenadas UTM

Después de haber ejecutado las ecuaciones anteriores, el siguiente paso consiste en

La coordenada asociada al eje "X"

En el caso de que la coordenada geográfica se ubique en el hemisferio sur, se adiciona a

1) DEFINIR LOS SIGUIENTES TERMINOS:

3) EN CUANTOS USOS SE DIVIDE LA TIERRA

4) CUANTAS PROYECCIONES TIENE LA TIERRA.

5) QUE ENTIENDE CON COORDENADAS GEOGRAFICAS.

6) DAR 05 EJEMPLOS DE COORDENADAS UTM, SEGÚN LA ZONA DE

7) CUAL ES EL PRIMER CARTOGRAFO CONOCIDO.

8) REALIZAR EL PROCEDIMIENTO DE CONVERSION DE COORDENADAS A

9) QUE ENTIENDE POR APLANAMIENTO.

También podría gustarte
