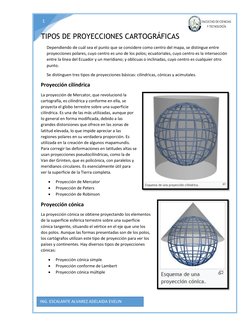

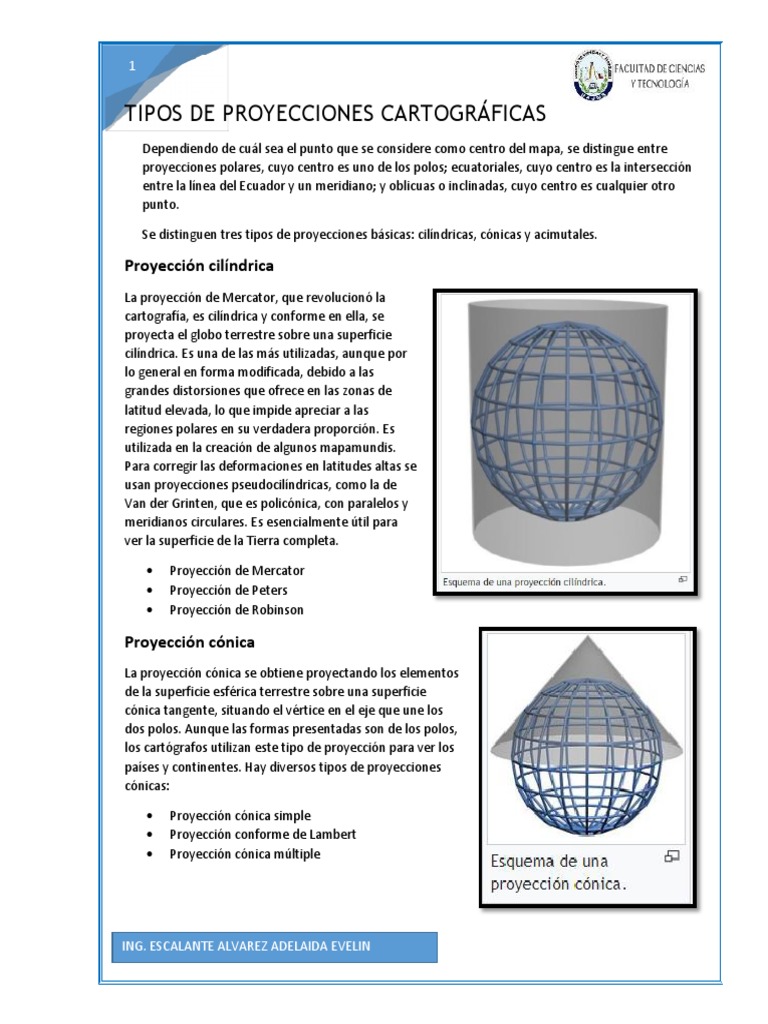

TIPOS DE PROYECCIONES CARTOGRÁFICAS
Dependiendo de cuál sea el punto que se considere como centro del mapa, se distingue entre
proyecciones polares, cuyo centro es uno de los polos; ecuatoriales, cuyo centro es la intersección
entre la línea del Ecuador y un meridiano; y oblicuas o inclinadas, cuyo centro es cualquier otro
punto.
Se distinguen tres tipos de proyecciones básicas: cilíndricas, cónicas y acimutales.
Proyección cilíndrica
La proyección de Mercator, que revolucionó la
cartografía, es cilíndrica y conforme en ella, se
proyecta el globo terrestre sobre una superficie
cilíndrica. Es una de las más utilizadas, aunque por
lo general en forma modificada, debido a las
grandes distorsiones que ofrece en las zonas de
latitud elevada, lo que impide apreciar a las
regiones polares en su verdadera proporción. Es
utilizada en la creación de algunos mapamundis.
Para corregir las deformaciones en latitudes altas se
usan proyecciones pseudocilíndricas, como la de
Van der Grinten, que es policónica, con paralelos y
meridianos circulares. Es esencialmente útil para
ver la superficie de la Tierra completa.
Proyección de Mercator
Proyección de Peters
Proyección de Robinson
Proyección cónica
La proyección cónica se obtiene proyectando los elementos
de la superficie esférica terrestre sobre una superficie
cónica tangente, situando el vértice en el eje que une los
dos polos. Aunque las formas presentadas son de los polos,
los cartógrafos utilizan este tipo de proyección para ver los
países y continentes. Hay diversos tipos de proyecciones
cónicas:
Proyección cónica simple
Proyección conforme de Lambert
Proyección cónica múltiple
ING. ESCALANTE ALVAREZ ADELAIDA EVELIN
2

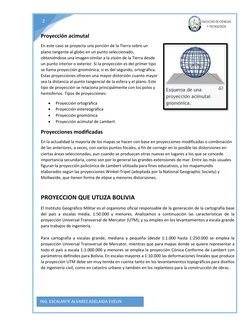

Proyección acimutal
En este caso se proyecta una porción de la Tierra sobre un
plano tangente al globo en un punto seleccionado,
obteniéndose una imagen similar a la visión de la Tierra desde
un punto interior o exterior. Si la proyección es del primer tipo
se llama proyección gnomónica; si es del segundo, ortográfica.
Estas proyecciones ofrecen una mayor distorsión cuanto mayor
sea la distancia al punto tangencial de la esfera y el plano. Este
tipo de proyección se relaciona principalmente con los polos y
hemisferios. Tipos de proyecciones:
Proyección ortográfica
Proyección estereográfica
Proyección gnomónica
Proyección acimutal de Lambert
Proyecciones modificadas
En la actualidad la mayoría de los mapas se hacen con base en proyecciones modificadas o combinación
de las anteriores, a veces, con varios puntos focales, a fin de corregir en lo posible las distorsiones en
ciertas áreas seleccionadas, aun cuando se produzcan otras nuevas en lugares a los que se concede
importancia secundaria, como son por lo general las grandes extensiones de mar. Entre las más usuales
figuran la proyección policónica de Lambert utilizada para fines educativos, y los mapamundis
elaborados según las proyecciones Winkel-Tripel (adoptada por la National Geographic Society) y
Mollweide, que tienen forma de elipse y menores distorsiones.
PROYECCION QUE UTLIZA BOLIVIA
El Instituto Geográfico Militar es el organismo oficial responsable de la generación de la cartografía base
del país a escalas media, 1:50.000 y menores. Analizamos a continuación las características de la
proyección Universal Transversal de Mercator (UTM), y su empleo en los levantamientos a escala grande
para trabajos de ingeniería.
Para cartografía a escalas grande, mediana y pequeña (desde 1:1.000 hasta 1:250.000 se emplea la
proyección Universal Transversal de Mercator, mientras que para mapas donde se quiere representar a
todo el país a escala 1:1.000.000 y menores se emplea la proyección Cónica Conforme de Lambert con
parámetros definidos para Bolivia. En escalas mayores a 1:10.000 las deformaciones lineales que produce
la proyección UTM debe ser muy tenida en cuenta tanto en los levantamientos topográficos para diseños
de ingeniería civil, como en catastro urbano y también en los replanteos para la construcción de obras.
ING. ESCALANTE ALVAREZ ADELAIDA EVELIN
3

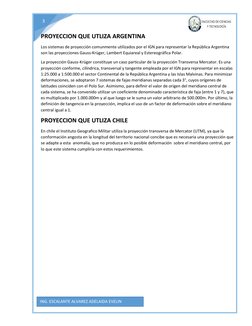

PROYECCION QUE UTLIZA ARGENTINA
Los sistemas de proyección comunmente utilizados por el IGN para representar la República Argentina
son las proyecciones Gauss-Krüger, Lambert Equiareal y Estereográfica Polar.
La proyección Gauss-Krüger constituye un caso particular de la proyección Transversa Mercator. Es una
proyección conforme, cilíndrica, transversal y tangente empleada por el IGN para representar en escalas
1:25.000 a 1:500.000 el sector Continental de la República Argentina y las Islas Malvinas. Para minimizar
deformaciones, se adoptaron 7 sistemas de fajas meridianas separadas cada 3°, cuyos orígenes de
latitudes coinciden con el Polo Sur. Asimismo, para definir el valor de origen del meridiano central de
cada sistema, se ha convenido utilizar un coeficiente denominado característica de faja (entre 1 y 7), que
es multiplicado por 1.000.000m y al que luego se le suma un valor arbitrario de 500.000m. Por último, la
definición de tangencia en la proyección, implica el uso de un factor de deformación sobre el meridiano
central igual a 1.
PROYECCION QUE UTLIZA CHILE
En chile el Instituto Geografico Militar utiliza la proyección transversa de Mercator (UTM), ya que la
conformación angosta en la longitud del territorio nacional concibe que es necesaria una proyección que
se adapte a esta anomalía, que no produzca en lo posible deformación sobre el meridiano central, por
lo que este sistema cumpliría con estos requerimientos.
