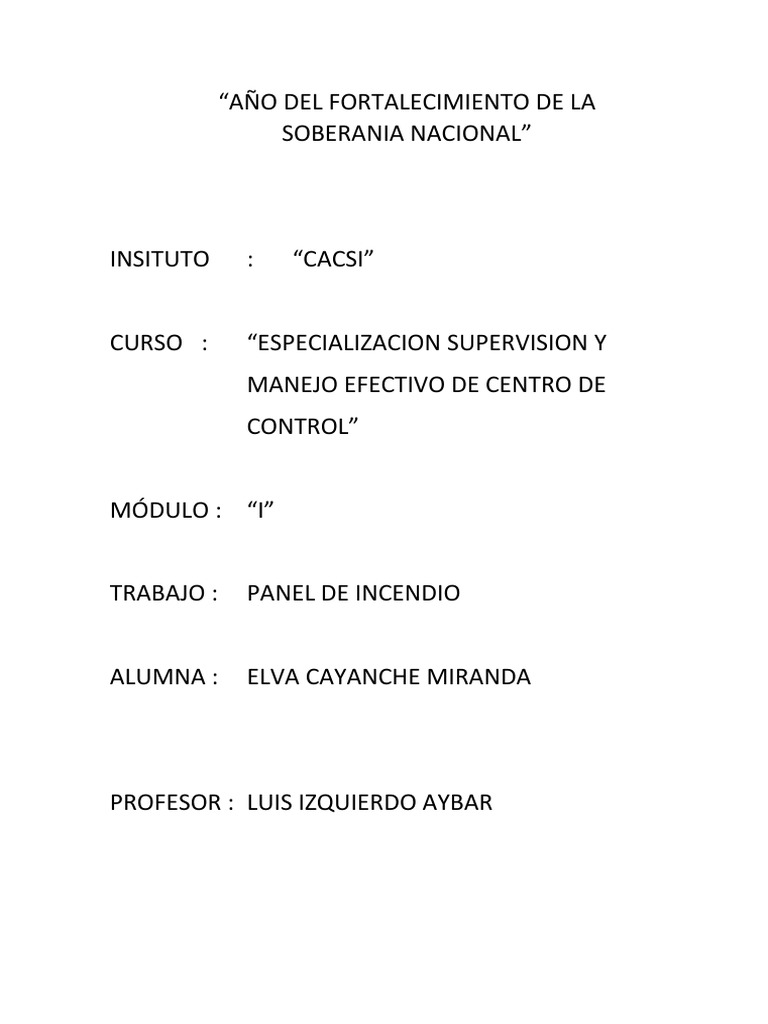

“AÑO DEL FORTALECIMIENTO DE LA

SOBERANIA NACIONAL”

INSITUTO : “CACSI”

CURSO : “ESPECIALIZACION SUPERVISION Y

MANEJO EFECTIVO DE CENTRO DE
CONTROL”

MÓDULO : “I”

TRABAJO : PANEL DE INCENDIO

ALUMNA : ELVA CAYANCHE MIRANDA

PROFESOR : LUIS IZQUIERDO AYBAR

 INTRODUCCIÓN

Los paneles contra incendio están diseñados para

detectar los incendios durante los primeros
momentos de su desarrollo, permitiendo evacuar a
las personas a las zonas seguras, reduciendo la
perdida de propiedades y el tiempo de interrupción
del negocio.

Una de las funciones principales del panel contra

incendio, es brindar la información precisa sobre la
ubicación del incendio, para poder controlar el
incendio.

Deben de contar con certificación UL (Underwrites

Laboratorio) y con el ISO 724014, para que puedan
dar constancia que el equipo ha sido elaborado
siguiendo las normativas y bases legales para su
funcionamiento y calidad.
¿QUE ES UN PANEL DE ALARMA CONTRA INCENDIO?

La central de detección de incendio es un dispositivo

electrónico que consiste en tableros de control diseñados
exclusivamente para el control de incendios.
Están encargados de la gestión, mantenimiento y
comprobación de distintos dispositivos que van a formar
parte del sistema contra incendio.
Los paneles supervisan los detectores de humo,
detectores de temperatura y otros tipos de detectores que
a su vez cuentan con pulsadores manuales, y pueden
realizar maniobras con los módulos de la central para
activar ciertas sirenas y llevar a cabo una evacuación.

CARACTERISTICAS DEL PANEL CONTRA INCENDIO

Se alimentan de corriente alterna de 110 v o 220 v

Cuentan con baterías de respaldo, que en caso de fallar
la corriente puedan seguir funcionando.
Disponen de un numero limitado de lazos o zonas con las
que van a trabajar, cada lazo cuenta con un número
limitado de dispositivos que van a ser instalados.
Deben se programados por personal capacitado y
certificado, para poder realizar diferentes acciones.
Se puede reprogramar para retardar la entrada (sonido)
de la sirena para la evacuación, mientras se confirma el
incendio o una falsa alarma.
Activan alarmas sonoras y visuales, que permiten una
evacuación correcta y segura.

MARCAS DE PANELES CONTRA INCENDIO

Entre las más conocidas tenemos:
 HANGROY
 LINSEG
 HONEYWELL
 MICON
 SIEMENS
  BOSCH
 SIMPLEX
Estas marcas presentan paneles analógicos, digitales,
convencionales y direccionables, pero no todas cuentan
con certificación UL, que brinda los requisitos, normativas
y bases legales para instalar el panel contra incendio.

ESTRUCTURA DEL PANEL CONTRA INCENDIO

1. ELEMENTOS DE CONTROL Y ADMINISTRACION

EL PANEL CONTRA INCENDIO - Llamado central
detección de incendio, este equipo es el encargado
supervisar todo el sistema de detección de incendios
y activar los dispositivos de notificación acústicos o
sirenas cuando recibe una señal de alarma, también
informa de averías cuando un dispositivo presenta un
daño, es decir, es el cerebro de todo el sistema

2.- DISPOSITIVOS DE DETECCION

 DETECTOR IONICO
 DETECTORES DE HUMO
 DETECTORES DE TEMPERATURA
 DETECTORES TERMOVELOCIMETRICOS
 PULSADOR O ESTACIONES MANUAL DE ALARMA
 DETECTOR DE HUMO FOTOELECTRICO PHOBEAM
 DETECTOR DE FLUJO
  DETECTOR DE LLAMA
3.- DISPOSITIVOS DE NOTIFICACION
 SIRENA
 CAMPANA
 LUZ ESTOBOSCOPICA
 TELEFONO

4.- ELEMENTOS DE ALIMENTACION

 BATERIAS
 CORRIENTE

TIPOS DE PANEL CONTRA INCENDIO

 PANEL CONVENCIONAL- La cual supervisa por

zonas a las cuales están conectados los detectores y
otros dispositivos, la central informa cuando un
dispositivo esta activado o en avería, la notificación
es por zona y no individualizada.

 PANEL DIRECCIONABLE CONVENCIONALES -

También llamado híbridos, estos equipos al igual que
los convencionales supervisan los dispositivos
permiten conexionarlos en zonas clase B o lazos
clase A y envían información de alarma o avería a la
central, estos equipos permiten ubicar
individualmente cada dispositivo del sistema, pero no
puede obtener información interna de cada
dispositivo.

 PANEL DIRECCIONABLES INTELIGENTES - Son

centrales de última generación que igualmente
supervisan todos los elementos conectados a la
central. Estas centrales generalmente utilizan
conexiones en clase A y clase B, estos sistemas
tienen la capacidad de identificar cada dispositivo
del sistema y pueden hacer cambios de sensibilidad
en los detectores de humo y temperatura, leer el
porcentaje de suciedad, programar la secuencia de
activación de la sirena y tienen la capacidad de
trabajar con software gráfico que identifica cada
dispositivo del sistema.
 CARACTERISTICAS DE 2 DISPOSITIVOS DEL PANEL
CONTRA INCENDIO

DETECTORES DE HUMO

Dispositivo por excelencia usado en la mayoría de las

aplicaciones en donde su principal función es detectar la
presencia de humo provocado por un incendio.
Generalmente se activan cuando todavía el fuego no se ha
extendido, con la finalidad de tener tiempo suficiente para
reaccionar.

CARACTERISTICAS DE LOS DETECTORES DE HUMO

 Detecta humo y activa dos alarmas de forma
automática.
 Dispositivo vía radio de fácil instalación.
 Batería sellada de litio interna que proporciona
suministro tanto al detector de humo como al módulo
de radio.
 Batería con duración de 10 años con aviso
automático de baja batería.
 Acreditado según la norma EN 14604:2009 que regula
la seguridad de los detectores de humo domésticos.
 La transmisión a receptor Cat 1 garantiza la
recepción fiable de las señales emitidas por los
sensores.
 Dispone de un cierre de seguridad que impide que la
alarma sea retirada de forma accidental.

TIPOS DE DETECTORES DE HUMO

Los detectores más utilizados son de cuatro tipos :

1. Detectores de humos iónicos. Funcionan por un

principio de ionización del aire en caso de que entre
humo en la cámara de detección; los elementos
detectados pueden ser invisibles a simple vista. Se
instalan generalmente en la industria química, ya que
son más sensibles a fuegos de crecimiento rápido o de
humo no visible. Es importante mencionar que no
funcionan si el aire tiene una velocidad superior a
unos 0,5 m/s.

2. Detectores ópticos. El humo que entra en el equipo

hace que se interrumpa la transmisión de un rayo de
luz que hay en su interior, lo cual genera una alarma.
Son sistemas para detección puntual y existen dos
tipos; los detectores ópticos analógicos y los digitales.
Estos detectores se colocan en los conductos de
extracción de aire (ventilación) del local, para que
detecten la presencia de humo en grandes estancias o
en el edificio en general. Se utilizan, habitualmente,
en viviendas, centros comerciales, supermercados,
cárceles o bodegas, entre otros.

3. Detector térmico. Realmente no es un detector de

humo como tal, sino de incendio, ya que funciona por
la fusión de un elemento cuando se alcanza una
temperatura elevada. Son de detección tardía
(normalmente, se activan alrededor de los 68 ºC) y
solo pueden instalarse en locales de hasta 7 metros de
altura.

4. Detector de radiación, no es propiamente un detector

de humo, sino un detector de incendio. Detecta,
mediante diferentes elementos electrónicos, la
presencia de radiación generada por la presencia de
un incendio y se instalan en recintos abiertos o lugares
con techos altos.
ESTACION MANUAL DE ALARMA CONTRA INCENDIO
Este dispositivo se ubica en salidas y puerta de
emergencia y en lugares donde la cobertura lo permita,
básicamente sirve para que cualquier persona lo active al
observar la presencia de humo o una emergencia y activar
el sistema con alarmas para dar aviso de la presencia de
un incendio o la emergencia.

COMO FUNCIONA LA ESTACION MANUAL

El funcionamiento de una estación manual ocurre a través
de una palanca. Una vez que se descubre la cubierta
donde se encuentra y se tira de la palanca, comienza con
su funcionamiento, que consiste en emitir una alarma de
notificación a la central de incendios
Las estaciones manuales de alarma de incendios deberán
distribuirse en la totalidad del área protegida, libre de
obstrucciones y fácilmente accesible.
