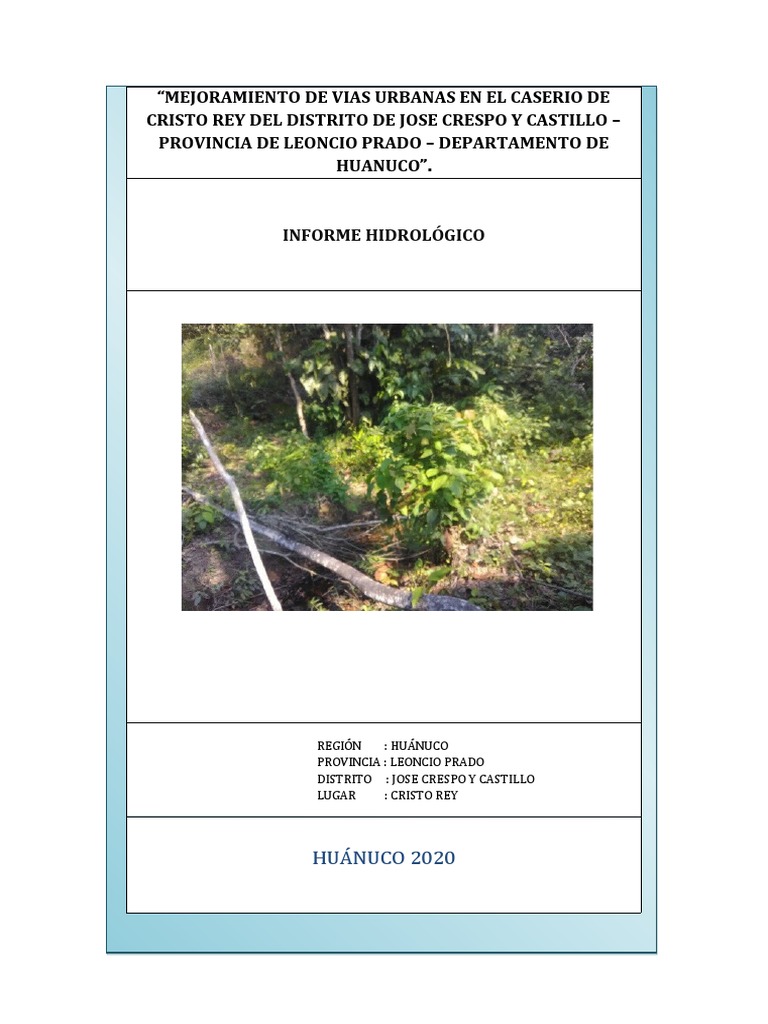

“MEJORAMIENTO DE VIAS URBANAS EN EL CASERIO DE
CRISTO REY DEL DISTRITO DE JOSE CRESPO Y CASTILLO –

PROVINCIA DE LEONCIO PRADO – DEPARTAMENTO DE
HUANUCO”.
INFORME HIDROLÓGICO
REGIÓ N : HUÁ NUCO

PROVINCIA : LEONCIO PRADO
DISTRITO : JOSE CRESPO Y CASTILLO
LUGAR : CRISTO REY
HUÁ NUCO 2020

“MEJORAMIENTO DE VIAS URBANAS EN EL CASERIO DE CRISTO REY DEL DISTRITO DE JOSE CRESPO Y CASTILLO –
PROVINCIA DE LEONCIO PRADO – DEPARTAMENTO DE HUANUCO”
INDICE
1 GENERALIDADES........................................................................................................3
1.1 INTRODUCCIÓN..................................................................................................3
1.2 OBJETIVOS...........................................................................................................3
1.3 IMPORTANCIA.....................................................................................................4
1.4 UBICACIÓN..........................................................................................................4
1.5 ACCESO...............................................................................................................5
1.6 METODOLOGÍA DE TRABAJO..............................................................................6
2 INFORMACIÓN BÁSICA..............................................................................................7
2.1 ALTITUD..............................................................................................................7
2.2 CARTOGRAFÍA.....................................................................................................7
2.3 CLIMATOLOGÍA Y TEMPERATURA......................................................................8
2.4 PLUVIOMETRÍA...................................................................................................9
2.5 HIDROGRAFÍA DE LOS PRINCIPALES CURSOS DE AGUA.....................................9
3 MORFOMETRÍA DE LAS CUENCAS HIDROGRÁFICAS...............................................10
3.1 ÁREA Y PERÍMETRO...........................................................................................11
3.2 ÍNDICE DE COMPACIDAD O DE GRAVELIUS......................................................12
3.3 FACTOR DE FORMA (RF)...................................................................................13
3.4 PENDIENTE MEDIA DE LA CUENCA (%).............................................................13
3.5 TIEMPO DE CONCENTRACIÓN..........................................................................13
4 CARACTERIZACIÓN HIDROMETEOROLÓGICA..........................................................14
4.1 DISPONIBILIDAD DE DATOS DE PRECIPITACIÓN...............................................14
4.2 ANÁLISIS DE PRECIPITACIONES.........................................................................15
4.2.1 REGISTRO DE PRECIPITACIÓN MÁXIMA EN 24 HORAS.............................16
4.2.2 HUMEDAD.................................................................................................17
5 CAUDALES DE DISEÑO.............................................................................................18
5.1 PERIODO DE RETORNO PARA LAS ESTRUCTURAS............................................18
5.2 CAUDALES MÁXIMOS PARA CUENCAS MENORES............................................20
6 CONCLUSIONES Y RECOMENDACIONES..................................................................22
7 ANEXOS....................................................................................................................23
ESTUDIO HIDROLÓGICO Pág. 2

1 GENERALIDADES
1.1 INTRODUCCIÓN
El buen servicio de una vía urbana, depende en gran medida de un buen sistema de
drenaje de las aguas pluviales y flujos naturales de escorrentía superficial. Las
acumulaciones de agua sobre la calzada producto de la precipitación pluvial, aún en
pequeñas cantidades, constituyen un peligro para el tránsito y la estructura de la
Carretera.
La infiltración del agua a la estructura del pavimento puede producir un
reblandecimiento y deteriorar rápidamente la vía, obligando a una reparación antes
del tiempo programado (muchas veces costosa). Además, la socavación y/o
inundación de un área puede llegar a cortar e interrumpir la superficie de rodadura,
produciendo en ciertas ocasiones hundimientos e interrupciones en el tránsito.
Debido a estos sucesos, el estudio de hidrología y drenaje de una vía es parte esencial
del proyecto, el cual en muchas ocasiones ha llegado a influir en el cambio de trazo de
la vía.
La finalidad del drenaje superficial, es alejar los flujos de aguas presentes en la
superficie de rodadura y adyacentes a ella, para evitar efectos negativos del agua
sobre su estabilidad y transitabilidad; así como, para extender la vida útil y los
trabajos de mantenimiento o conservación de la vía antes del tiempo programado.
Desde este punto de vista, en un camino vecinal interesan dos aspectos del drenaje
superficial:
El primer aspecto corresponde a la rápida evacuación del agua que cae sobre la
calzada o que fluye a ella desde su entorno, para evitar peligros en el tráfico y
proteger la estructura del pavimento. La solución, inicialmente es determinar el
caudal del agua que se tiene que evacuar y finalmente, determinar el
dimensionamiento de la estructura encargada de su manejo.
El segundo aspecto es el pase de los ríos y otros cauces de agua importantes. Para el
caso de ríos y otros cauces de agua importantes, existen Entidades encargadas de su
control, principalmente mediante mediciones de caudales y precipitaciones, estos
organismos suelen tener datos al respecto, pero en los casos concernientes a cunetas
y Obras de Arte; la solución es materia del Estudio.
El Informe está enfocado a resolver los problemas de drenaje del camino vecinal
“MEJORAMIENTO DE VIAS URBANAS EN EL CASERIO DE CRISTO REY DEL DISTRITO DE
JOSE CRESPO Y CASTILLO – PROVINCIA DE LEONCIO PRADO – DEPARTAMENTO DE
HUANUCO”.
1.2 OBJETIVOS
Objetivo general
Determinar los parámetros hidrológicos e Hidráulicos con el fin de brindar adecuadas
condiciones de transitabilidad del proyecto “MEJORAMIENTO DE VIAS URBANAS EN

EL CASERIO DE CRISTO REY DEL DISTRITO DE JOSE CRESPO Y CASTILLO – PROVINCIA

DE LEONCIO PRADO – DEPARTAMENTO DE HUANUCO”
Objetivos específicos
a) Analizar y tratar estadísticamente las precipitaciones con influencia sobre la
vía urbana.
b) Proponer diversas obras de drenaje que requieren ser proyectadas de
acuerdo a las exigencias hidrológicas y/o hidrodinámicas del área del
proyecto vial.
1.3 IMPORTANCIA
La importancia de realizar la evaluación tanto hidrológica como hidráulica radica en la
imperiosa necesidad de proyectar y calibrar las descargas de agua que atraviesan la
sección, evaluar la hidráulica o cambios drásticos que se pueden producir en el lecho
del río o taludes. Enumeramos algunas razones que resultan de suma importancia:
a) Comparar los caudales máximos que se producen en la cuenca durante una
precipitación máxima.
b) Análisis del lecho del río y las alteraciones que se producirían por causa del
paso del caudal máximo por la sección.
1.4 UBICACIÓN
El Caserío Cristo Rey se encuentra en el Distrito de José Crespo y Castillo está situado
en la parte Nor – Este de la Provincia Leoncio Prado y parte central de la selva
amazónica.
El área del proyecto se encuentra ubicado en:

LOCALIDAD : Cristo Rey.
DISTRITO : José Crespo y Castillo.
PROVINCIA : Leoncio Prado.
DEPARTAMENTO : Huánuco.
IMAGEN N° 1. Ubicación política del proyecto
PAÍS: PERÚ DEPARTAMENTO: HUÁNUCO

DISTRITO: JOSE CREPO Y CASTILLO PROVINCIA: LEONCIO PRADO
CASERIO: CRISTO REY ZONA: ÁREA DE INFLUENCIA
FUENTE: WEB Y GOOGLE EARTH

ELABORACIÓN: EQUIPO TÉCNICO
El Distrito de José Crespo y Castillo se encuentra localizado al norte de Tingo María y

del centro-norte del Perú, y el caserío de Cristo Rey se encuentra a 10 km;
perteneciente a la REGIÓN NATURAL “RUPA RUPA” (según piso altitudinal) ubicado a
742 m.s.n.m. (según el INEI).
El distrito de José Crespo y Castillo, mejor conocido como distrito de Aucayacu, es uno
de los diez que conforman la provincia de Leoncio Prado, ubicada en el
departamento de Huánuco, en el centro del Perú.
1.5 ACCESO
El lugar del caserío de Cristo Rey cuenta con una vía de acceso principal Ubicado a 10
Km de la ciudad de la Ruta Aucayacu – Madre Mia, a través de una carreta asfalta de
dos carriles con un ancho aproximado de 4.00 m. y a 8 kilómetros de la ciudad de
Aucayacu, el tiempo de recorrido de la ciudad de Aucayacu – Cristo Rey es de 3 horas,
teniendo como inicio del tramo la ciudad de Aucayacu.

Desde Lima (capital de Perú) a Huánuco (capital del departamento) existe una
distancia aproximada de 41 O km en automóvil, siguiendo la ruta Lima - La oroya -
Huánuco, en un tiempo aproximado de 6 horas y Vía aérea en un tiempo de 40
minutos.
Tomando como referencia el centro de la ciudad de Huánuco hacía la ciudad de Tingo
María existe una distancia aproximada de 120 Km, en un tiempo aproximado de 2
horas y 50 minutos en automóvil.
El acceso al área en estudios desde la plaza de armas de la ciudad de Aucayacu Hasta
el Caserío Cristo Rey, se tiene una distancia aproximada de 08 km., en un tiempo
aproximado de 3 horas en automóvil.
IMAGEN 1. Recorrido de Aucayacu Hacia el Área de Estudio
CUADRO 1. Acceso a la zona del proyecto.
Distancia
Origen –Destino Tipo de Carretera Tiempo
(Km)
LIMA - HUÁNUCO 410 km Asfaltada 6 horas
HUANUCO – TINGO MARIA 120.6 km Asfaltada 2 h 50 min
TINGO MARIA – AUCAYACU 54 km Asfaltada 1 h 0 min
AUCAYACU – CRISTO REY 8 km Trocha 3 horas
Fuente: Elaboración propia.
1.6 METODOLOGÍA DE TRABAJO

El estudio ha sido elaborado en cumplimiento a lo indicado en los términos de

referencia, cuya metodología a desarrollar es la siguiente:
a) Recopilación de información:
Comprende la revisión y conclusión a los informes anteriores que tengan relación

con el camino vecinal del estudio. Asimismo, abarca la recolección de
documentación cartográfica y pluviométrica.
b) Trabajo de campo:
Consiste en diagnosticar y evaluar en campo de las obras existentes y a proyectar,

mediante un inventario de obras de arte y fuentes de agua. La finalidad de esta
etapa es dar continuidad a los sistemas de drenaje del camino vecinal. Asimismo,
se debe identificar las cuencas hidrográficas en caso se encuentra en el área del
proyecto que son interceptadas por el camino vecinal determinando los
parámetros hidrológicos e hidráulicas a partir de las evidencias encontradas, tales
como cobertura vegetal, material de arrastre, niveles máximos de flujo que
servirán para calibrar y plantear diseños de obras de drenaje que pudieran
comprometer la serviciabilidad de la vía.
c) Trabajo de gabinete:
Consisten en el desarrollo y elaboración del estudio hidrológico para estimación

de los caudales de diseño, con la finalidad de dimensionar las obras de arte
propuestas para dar continuidad a los sistemas de drenaje del camino vecinal. En
general en esta etapa del estudio se presentan los análisis estadísticos, memorias
de cálculo y dimensionamiento de las estructuras de alivio y/o pase.
2 INFORMACIÓN BÁSICA
Comprende la recolección de documentación cartográfica y pluviométrica

influyente en la zona del proyecto.
2.1 ALTITUD
La ciudad de Aucayacu pertenece a la Selva Alta, se encuentra a 560 msnm. A 76”03
de longitud Oeste de Greenwich y 8”55 de latitud Sur.
Temperatura Máxima: 32°C, Temperatura Mínima: 19°C, Temperatura Promedio:
25°C Humedad Máxima: 99% Humedad mínima: 49% Humedad Promedio: 83%.
2.2 CARTOGRAFÍA

La información cartográfica básica para la determinación del espacio geográfico de las

cuencas se obtuvo de las Cartas Nacionales editadas por el Instituto Geográfico
Nacional (IGN) a escala 1:100’000, con curvas de nivel a cada 50 m.
CUADRO N°. 2. Información cartográfica.
Nombre Código Escala Entidad
AUCAYACU 18 K 1:100 000 IGN

Fuente: Instituto Geofísico Nacional (IGN).
2.3 CLIMATOLOGÍA Y TEMPERATURA

El clima es sub tropical y el promedio de precipitación anual es de 3000 m3, con
épocas de lluvias torrenciales y frecuentes entre los meses de Octubre – Abril y
períodos de elevada temperatura y escasas lluvias entre Mayo – Septiembre.
Esta parte de la región selvática considerada como Selva Alta tiene como
característica su alta humedad, y la temperatura media es de 25°C, llegando a 32°C
como temperatura máxima y 19°C como temperatura mínima.
El análisis meteorológico está orientado a proporcionar información sobre los

regímenes y/o comportamientos de los diferentes parámetros que definen el clima, y
las variaciones en cada una de las sub cuencas del ámbito del Proyecto.
A lo largo del camino vecinal y de las cuencas que encierras sus quebradas, no existen
estaciones de aforo ni estaciones meteorológicas. Por tal razón, se ha recurrido a
tomar información de estaciones de zonas aledañas y cuencas vecinas, cuyas
características son similares a las del ámbito del Proyecto. Se han utilizado los
registros de las estacione de Pasco.
CUADRO N°. 3. Ubicación geográfica, superficie y altitud del distrito de José

Crespo y Castillo
Provincia/Distrito Capital Latitud Sur Longitud Superficie Área

Oeste (Km2) (%)
J. Crespo Aucayacu 08º56’00” 76º02’30” 2,829.67 57.13

castillo
La temperatura en el área de proyecto (Caserío Cristo Rey) y en el distrito de José

Crespo y Castillo es variado

La temporada calurosa dura 1.8 meses, de agosto a octubre, y la temperatura máxima

promedio diaria es más de 32 °C. El día más caluroso del año es en setiembre, con una
temperatura máxima promedio de 32 °C y una temperatura mínima promedio de 22
°C.
La temporada fresca dura 6.3 meses, del 18 de diciembre al 27 de junio, y la
temperatura máxima promedio diaria es menos de 29 °C. El día más frío del año es en
julio, con una temperatura mínima promedio de 20 °C y máxima promedio de 30 °C.
Ilustración 1. Temperatura Máxima y Mínima Promedio
La temperatura máxima (línea roja) y la temperatura mínima (línea azul) promedio diario con
las bandas de los percentiles 25º a 75º, y 10º a 90º. Las líneas delgadas punteadas son las
temperaturas promedio percibidas correspondientes.
2.4 PLUVIOMETRÍA
El régimen hidrológico del proyecto es propio de la selva peruana, caracterizado por
la ocurrencia de precipitaciones intensas entre los meses de diciembre a marzo, más
abundantes entre enero a febrero. Estas alcanzan precipitaciones medias anuales que
varían entre 3000 mm.
La información hidrometeorológica fue recopilada del Servicio Nacional de
Meteorología e Hidrología del Perú (Senamhi).
CUADRO N°. 4. Estaciones pluviométricas en la zona del estudio.
Estación Altitud (msnm) Longitud Latitud Período de

registro
AUCAYACU 586 msnm. 76°6'42.15'' 8°55'47.53'' 2017 - 2020
Fuente: SENAMHI.

2.5 HIDROGRAFÍA DE LOS PRINCIPALES CURSOS DE

AGUA
El rio Huallaga es el mayor contribuyente al sistema hidrográfico del distrito,
existiendo otros menores como el rio monzón, Tulumayo, Pendencia, rio Anda,
Cuchara, Pacae , rio Aucayacu y Pucayacu.
CUADRO N°. 5. Principales ríos de la cuenca del Huallaga anexos a los

distritos de la Provincia de Leoncio Prado.
Distrito Ríos Ríos navegables

José Crespo y Aspuzana, Pucayacu, Aspuzana, Magdalena,
Castillo Aucayacu, Sangapilla, Pacae,
Anda,
Fuente: Carta Nacional del Perú
Los principales afluentes del río Huallaga dentro de la provincia son los ríos:
Tulumayo, Pendencia, Aucayacu, Derrepente, Cuchara, Aspuzana, Magdalena y
Monzón.
Estos ríos son fuentes importantes para el desarrollo de una agricultura más intensiva,
en los valles de suelos aluviales y en las terrazas, lomadas y colinas bajas.
Río Aucayacu
Nace en el extremo Sur Oeste de la Cordillera Subandina, tiene una longitud
aproximada de 37,5 km. Recorre el distrito de José Crespo y Castillo de Este a Oeste
hasta su desembocadura en la margen derecha del río Huallaga. Es un río pequeño, de
aguas claras y fondo rocoso pedregoso, durante el estiaje tiene un ancho total de 45
m, muy superficial siendo su profundidad máxima de 0,62 m y mínima de 0,2 m,
presenta un caudal total de 4,99 m3/s y velocidad máxima de corriente de agua de
0,51 m/s.
3 MORFOMETRÍA DE LAS CUENCAS HIDROGRÁFICAS
La morfología de la cuenca queda definida por la forma, relieve y drenaje, para lo

cual se han establecido una serie de parámetros, que, a través de ecuaciones
matemáticas, sirven de referencia para la clasificación y comparación de las
cuencas. Para un mejor enfoque sobre el estudio de las cuencas se establece los
parámetros de forma, parámetros de relieve y parámetros de la red hidrográfica.
Las características geomorfológicas fueron calculadas sobre el área total de las
cuencas de las quebradas S/nombre, las cuales han sido delimitadas siguiendo las
líneas del “divortium aquerium” hasta el punto de cruce con la trocha carrozable.
Por lo tanto, se ha considerado la cuenca de recepción como equivalente al del

área horizontal. La caracterización de las cuencas consiste en la evaluación de los

parámetros fisiográficos que influirán en la respuesta hidrológica de una cuenca.
El área localizada está enmarcada en el presente proyecto presentan una

topografía; con un relieve llano, ondulado a semi - accidentada de pendientes
poco pronunciadas en las partes más altas de la localidad, constituidas
geográficamente por lomadas semi-onduladas, onduladas.
El terreno donde se va ejecutar el proyecto tiene una topografía variada que se
ilustra en los planos de planta del presente proyecto, en este caso en cada centro
poblado beneficiado. Este caracterizado por una topografía muy variada de
terreno llano a poco pronunciado en las partes altas.
En el distrito en general se cuenta con la siguiente topografía.

a) Valle fluvial, en las inmediaciones de los ríos Aspuzana, Pucayacu, Anda,
Pucate.
b) Terraza aluvial: en las micro cuencas de los ríos, Aspuzana, Pucayacu,
Pacae, Pendencia, Pucate y Cuchara.
c) Valles sinclinal: correspondiente a las micro cuencas de los ríos: Pucayacu.
d) Montaña denutativa: en la micro cuenca de los ríos, Pucayacu, Aucayacu,
Pendencia y Cuchara.
e) Valle encañonado: en la micro cuenca de los ríos Aucayacu, Pacae, Anda y
Pendencia.
f) Colinas Altas: en Aspuzana, Aucayacu, Anda, Pendencia y Cuchara.
g) Colinas bajas, en Pucate y Cuchara.
3.1 ÁREA Y PERÍMETRO

El área de la cuenca tiene importancia porque sirve de base para la determinación de
otros elementos como tiempos de escurrimiento, coeficientes de escorrentía,
caudales etc. siendo este último el más susceptible a la modificación de este
parámetro ya que ambos crecen de manera proporcional.
CUADRO N°. 6. Descripción según área de drenaje.
Tamaño de cuenca (km2) Descripción

< 25.0 Muy pequeña
25.0 a 250.0 Pequeña
250.0 a 500.0 Intermedia – pequeña
500.0 a 2500.0 Intermedia – grande
2500.0 a 5000.0 Grande
> 5000.0 Muy grande
Fuente: Hidrología Aplicada, Ven Te Chow.

Elaboración propia.
El perímetro de la Microcuenca del área de estudio, se usa como un parámetro de

formas que indica la irregularidad de las áreas de aporte que también influyen,
aunque de manera indirecta en la respuesta hidrológica.
3.2 ÍNDICE DE COMPACIDAD O DE GRAVELIUS

La forma de las cuencas hidrográficas en proyección al horizonte juega un papel
importante sobre el tiempo que tarda en llegar el agua desde los límites hasta la
salida de la misma llamado Tiempo de Concentración.
Uno de los índices para determinar la forma es el Coeficiente de Compacidad
(Gravelius) y es la relación entre el perímetro de la cuenca y el perímetro de un círculo
cuya área es igual al de la cuenca, es así que:
Siendo:
A= Área de un círculo, igual al área de la cuenca.
r= Radio de un círculo de igual área que la cuenca.
Siendo:
Kc = Índice o coeficiente de compacidad de Gravelius (Adimensional).
A = Área de la cuenca (Km²).
P= Perímetro de la cuenca (Km).
El índice podrá ser mayor o igual a la unidad, de modo que cuanto más cercano a ella
se encuentre, más se aproximará su forma a la del círculo, en cuyo caso la cuenca
tendrá mayores posibilidades de producir crecientes con mayores picos (caudales).
Caso contrario, cuando “K” se aleja más de la unidad significa un mayor alargamiento
en la forma de la cuenca.
La Microcuenca del área de estudio tiene un coeficiente de compacidad de 1.02. Por
lo tanto, considerando el cuadro siguiente se concluye que la forma de las cuencas es
casi redonda a oval-redonda.
CUADRO N°. 7. Descripción según índice de Gravelius.

Clase de forma Índice de Forma de cuenca

compacidad
Clase I 1.0 a 1.25 Casi redonda a oval – redonda
Clase II 1.26 a 1.50 Oval - redonda a oval - oblonga
Clase III > 1.50 Oval - oblonga a rectangular - oblonga
Fuente: Hidrología Aplicada, Ven Te Chow.
Elaboración propia.
3.3 FACTOR DE FORMA (RF)

Horton ha sugerido un factor adimensional de forma designado como “Rf” que puede
deducirse a partir de la ecuación siguiente:
Siendo:
Rf = factor adimensional de forma de Horton.
A = Área de la cuenca (Km2).
Lb = Longitud del curso más largo de la cuenca (km), medida desde la salida
hasta el límite, cerca de la cabecera del cauce principal.
El valor del índice nos sugiere a priori la forma del hidrograma unitario que se podría
esperar en cada sección de análisis.
La Microcuenca del Caserío Cristo Rey tiene un factor de forma de 0.75.
3.4 PENDIENTE MEDIA DE LA CUENCA (%)

Para los cálculos de la respuesta de la cuenca frente a precipitaciones, resulta
necesaria la individualización de su cauce principal, y la posterior determinación de su
longitud y pendiente.
Para los cálculos prácticos de la hidrología se requiere un valor único por medio del
cual pueda caracterizarse la pendiente de un cauce, ya sea considerado en toda su
longitud o en un tramo del mismo. Para el informe, toda pendiente fue calculada
considerándose la declividad media del cauce.
Por lo general, tal valor es necesario para ser utilizado como uno de los parámetros
que intervienen en los cálculos de crecidas. La pendiente influye sobre la velocidad
del escurrimiento y el tiempo de recorrido y en consecuencia sobre la configuración o
forma del hidrograma.
Para la Microcuenca del área de estudio se ha determinado una pendiente de 7% -
10%
3.5 TIEMPO DE CONCENTRACIÓN

El tiempo de concentración de una cuenca es el tiempo que emplearía
hipotéticamente una gota de agua en viajar desde el punto más lejano (medido sobre

la trayectoria del cauce) hasta la sección de análisis. También se asume que

transcurrido este tiempo todos los sectores dentro de la cuenca están aportando a la
vez sobre la sección de análisis produciendo los picos de caudal.
Existen varias fórmulas para el cálculo de este parámetro. Para efectos de este
documento, se ha considerado tres de ellas, la fórmula de Kirpich, la ecuación de
retardo de la SCS y la ecuación de California, todas con resultados satisfactorios.
El método de Kirpich (1940), calcula el tiempo de concentración en base a los
parámetros de longitud del cauce principal y pendiente promedio del mismo, con la
fórmula siguiente:
El método de Mockus (1973), calcula el tiempo de concentración en base a los

parámetros fisiográficos de longitud y pendiente del cauce principal y parámetros de
infiltración como tipo de cobertura, uso e infiltración del suelo a través del Número
de Curva, según la ecuación siguiente:
Dónde:
L: longitud del canal o cauce principal hasta la divisoria más lejana (m).
CN: el número de curva.
S: Pendiente promedio de la cuenca (m/m).
La ecuación del California Culverts Practice (1942, deriva esencialmente de la
ecuación de Kirpich y fue desarrollada para pequeñas cuencas montañosas en
California. La expresión considera la longitud más larga del cauce y la
diferencia entre la cota más alta y más baja.
Dónde:
L: longitud de curso de agua más largo (m).
H: diferencia de nivel entre la divisoria de aguas y la salida (m).
El tiempo de concentración adoptado para el cálculo fue el promedio de ambos.

Además, el tiempo de concentración mínimo adoptado en el informe es 8 minutos.
4 CARACTERIZACIÓN HIDROMETEOROLÓGICA
La caracterización hidrometeorológica permitió determinar la cantidad promedio

de ingreso de agua (lluvia) a las cuencas del proyecto, tomando como base el
registro histórico de precipitaciones pluviales de las estaciones involucradas con el
área en estudio. El análisis de estos registros históricos y el conocimiento de la

hidrología regional nos permiten estimar las precipitaciones representativas en la

zona del proyecto y su variación temporal - espacial.
4.1 DISPONIBILIDAD DE DATOS DE PRECIPITACIÓN

Se obtuvo el registro de la estación meteorológica de Aucayacu que es la estación
máscer cana a la zona de estudio. Para efectos del informe se emplean básicamente
los datos de precipitaciones máximas en 24 horas con fines de modelamiento
hidrológico e hidráulica.
Caserio
Cristo Rey
IMAGEN N° 2. Área de Estudio, Área con abundante vegetación
4.2 ANÁLISIS DE PRECIPITACIONES

El Distrito de José Crespo y Castillo describe un régimen de lluvias entre los meses de
noviembre a junio con lluvias que oscilan entre los 150 a 250 mm de precipitación y
los meses de menor precipitación es de julio a setiembre con precipitaciones menores
a los 100mm, haciendo un acumulado de 3000mm al año.
Un día mojado es un día con por lo menos 1 milímetro de líquido o precipitación

equivalente a líquido. La probabilidad de días mojados en Aucayacu varía
considerablemente durante el año.
La temporada más mojada dura 6.7 meses, de octubre - abril, con una probabilidad de
más del 36 % de que cierto día será un día mojado. La probabilidad máxima de un día
mojado es del 56 % en febrero.
La temporada más seca dura 5.3 meses, de abril a octubre. La probabilidad mínima de
un día mojado es del 16 % en julio.

Entre los días mojados, distinguimos entre los que tienen solamente lluvia, solamente
nieve o una combinación de las dos. En base a esta categorización, el tipo más común
de precipitación durante el año es solo lluvia, con una probabilidad máxima del 56 %
en febrero.
Ilustración 2. Probabilidad diaria de precipitación
El porcentaje de días en los que se observan diferentes tipos de precipitación,

excluidas las cantidades ínfimas: solo lluvia, solo nieve, mezcla
(llovió y nevó el mismo día).
4.2.1 REGISTRO DE PRECIPITACIÓN MÁXIMA EN 24 HORAS
El registro de precipitaciones máximas en 24 horas de la estación Aucayacu fue

recopilado de SENAMHI (Servicio Nacional de Meteorología e Hidrología del Perú).
El registro de información utilizado correspondió a 4 años (2017 – 2020) de donde se

han seleccionado los valores mayores de cada año para trabajar sólo con un registro
máximo a escala multianual.
Para mostrar la variación durante un mes y no solamente los totales mensuales,

mostramos la precipitación de lluvia acumulada durante un período móvil de 31 días
centrado alrededor de cada día del año. Aucayacu tiene una variación extremada de
lluvia mensual por estación.

Llueve durante el año en Aucayacu. La mayoría de la lluvia cae durante los 31 días
centrados alrededor de febrero, con una acumulación total promedio de 194
milímetros.
La fecha aproximada con la menor cantidad de lluvia es en agosto, con una

acumulación total promedio de 38 milímetros.
Ilustración 3. Precipitación de lluvia mensual promedio
La lluvia promedio (línea sólida) acumulada en un periodo móvil de 31 días centrado en el día
en cuestión, con las bandas de percentiles del 25º al 75º y del 10º al 90º. La línea delgada
punteada es el equivalente de nieve en líquido promedio correspondiente.
4.2.2 HUMEDAD
Basamos el nivel de comodidad de la humedad en el punto de rocío, ya que éste

determina si el sudor se evaporará de la piel enfriando así el cuerpo. Cuando los
puntos de rocío son más bajos se siente más seco y cuando son altos se siente más
húmedo. A diferencia de la temperatura, que generalmente varía considerablemente
entre la noche y el día, el punto de rocío tiende a cambiar más lentamente, así es que,
aunque la temperatura baje en la noche, en un día húmedo generalmente la noche es
húmeda.
En Aucayacu la humedad percibida varía extremadamente.
El período más húmedo del año dura 8.5 meses, de setiembre a junio, y durante ese
tiempo el nivel de comodidad es bochornoso, opresivo o insoportable por lo menos
durante el 20 % del tiempo. El día más húmedo del año es en enero, con humedad el
66 % del tiempo.
El día menos húmedo del año es en agosto, con condiciones húmedas el 4 % del
tiempo.

Ilustración 4. Niveles de comodidad de la humedad
El porcentaje de tiempo pasado en varios niveles de comodidad de humedad, categorizado por

el punto de rocío.
5 CAUDALES DE DISEÑO
5.1 PERIODO DE RETORNO PARA LAS ESTRUCTURAS

El tiempo promedio, en años, en que el valor del caudal pico de una creciente
determinada es igualado o superado una vez cada “T” años, se le denomina Periodo
de Retorno. Si se supone que los eventos anuales son independientes, es posible
calcular la probabilidad de falla para una vida útil de “n” años. Para adoptar el período
de retorno a utilizar en el diseño de una obra, es necesario considerar la relación
existente entre la probabilidad de excedencia de un evento, la vida útil de la
estructura y el riesgo de falla admisible, dependiendo este último, de factores
económicos, sociales, técnicos y otros.
El criterio de riesgo es la fijación, a priori, del riesgo que se desea asumir por el caso
de

que la obra llegase a fallar dentro de su tiempo de vida útil, lo cual implica que no
ocurra un evento de magnitud superior a la utilizada en el diseño durante el primer
año, durante el segundo, y así sucesivamente para cada uno de los años de vida de la
obra. El riesgo de falla admisible en función del período de retorno y vida útil de la
obra está dado por:
Si la obra tiene una vida útil de “n” años, la fórmula anterior permite calcular el
periodo de retorno “T” años, fijando el riesgo de falla admisible “R” %, el cual es la
probabilidad de ocurrencia del pico de la creciente evaluada durante la vida útil de la
obra.
IMAGEN N° 3. Riesgo del evento de diseño durante la vida útil.
En base a las recomendaciones dadas en el Manual de Hidrología, Hidráulica y

Drenaje
del Ministerio de Transportes y Comunicaciones (MTC) se adoptan valores máximos
de riesgo admisible de obras de drenaje.
CUADRO N°. 8. Valores máximos de riesgo admisible de obras de drenaje.
Tipo de obra Riesgo Admisible **

Puentes (*) 25
Alcantarillas de paso de quebradas 30
importantes y badenes
Alcantarillas de paso de quebradas 35
menores y descarga de agua de cunetas
Drenaje de plataforma (a nivel longitudinal) 40

Subdrenes 40
Defensas Ribereñas 25
(*) Para obtención de la luz y nivel de aguas máximas extraordinarias.
Se recomienda un periodo de retorno “T” de 500 años para el cálculo de la
socavación.
(**) Vida útil considerado “n”:
a) Puentes y defensas ribereñas n = 40 años.
b) Alcantarillas de quebradas importantes n = 25 años.
c) Alcantarillas de quebradas menores n = 15 años.
d) Drenaje de plataforma y subdrenes n = 15 años.
Fuente: Manual de Hidrología, Hidráulica y Drenaje del MTC.

Por lo tanto, en base a las recomendaciones indicadas podemos concluir con el
cuadro
siguiente:
CUADRO N°. 9. Periodos de retorno para obras de drenaje.
Estructura Años de Periodo De Riesgo

Vida Útil Retorno (Años) Admisible
Cunetas – zanjas 15 30 40%
Subdrenes 15 30 40%
Alcantarillas de 15 35 35%
alivio
Alcantarillas de paso 25 71 30%
Badenes 25 71 30%
Puentes 40 140 - 500 25%
Defensas ribereñas 40 140 25%
Fuente: Elaboración propia.
5.2 CAUDALES MÁXIMOS PARA CUENCAS MENORES

Para la estimación de caudales máximos para las cuencas menores que tienen
influencia en el trazo del proyecto “MEJORAMIENTO DE VIAS URBANAS EN EL
CASERIO DE CRISTO REY DEL DISTRITO DE JOSE CRESPO Y CASTILLO – PROVINCIA DE
LEONCIO PRADO – DEPARTAMENTO DE HUANUCO”, se consideró aplicar la ecuación
del método racional. Esta metodología estima el caudal máximo a partir de la
precipitación, abarcando todas las abstracciones en un solo coeficiente de escorrentía
“C”, el cual es estimado en base a las características de la cuenca.
El método también supone que la intensidad y la distribución de la lluvia en la cuenca
son uniformes en toda su área y ocurre durante un periodo de tiempo igual al tiempo
de concentración de la cuenca.
La descarga máxima instantánea es determinada sobre la base de la intensidad
máxima de precipitación según la relación:
Dónde:

Q: Máximo caudal que aporta una cuenca en su punto de desagüe (m3/s).

I: Intensidad máxima de la lluvia (mm/h) que se espera pueda producirse en un
período de retorno (Tr) dado y una duración igual al tiempo de concentración
de la cuenca (Tc).
A: Área de la cuenca (Km2) que contribuye a la escorrentía que pasa por la
sección de análisis.
Ce: Coeficiente de escorrentía de la cuenca.
La duración de la lluvia se considera igual al tiempo de concentración (Tc), ya que es el

tiempo necesario para que todos los sectores de la cuenca se encuentren aportando
en simultáneo a la sección de análisis provocando así el caudal pico.
Mientras que el coeficiente de escorrentía aplicable varía de acuerdo a las
características geomorfológicas de la zona como topografía, naturaleza de suelo y
vegetación de la cuenca.
Para el caso de las cuencas menores se ha observado en campo que las pendientes
del
terreno eran desde medias (>5%) y altas (>20%). Asimismo, se observó que la
cobertura
vegetal de las cuencas menores eran pastos, hierbas, gramas y vegetación ligera con
un tipo de suelo semipermeable a permeable. Por lo tanto, se trabajó con coeficientes
de escorrentía entre 0.40 y 0.5.

6 CONCLUSIONES Y RECOMENDACIONES
Conclusiones
a) La cuantificación de las descargas de diseño para las obras de drenaje
propuestas, se ha efectuado en base a los registros de precipitaciones
máximas en 24 horas de la estación de Aucayacu con un registro de 4
años, mediante relaciones precipitación-escorrentía.
b) Las intensidades fueron calculadas mediante el método IILA-SENAMHI-
UNI y por el método de BELL. Sin embargo, se decidió trabajar con los
resultados del IILASENAMHI-UNI porque estos no sobredimensionan las
estructuras de drenaje del camino vecinal.
c) Los periodos de retorno utilizados para cálculo de los caudales de
diseño de las obras de drenaje han sido recopilados del Manual de
Hidrología, Hidráulica y Drenaje Vial del Ministerio de Transportes y
Comunicaciones (MTC).
d) La Temperatura en la zona de estudio (Aucayacu) es, Temperatura
Máxima: 32°C, Temperatura Mínima: 19°C, Temperatura Promedio:
25°C Humedad Máxima: 99% Humedad mínima: 49% Humedad
Promedio: 83%.
e) En el Distrito de José Crespo y Castillo se describen un régimen de
lluvias entre los meses de noviembre a junio con lluvias que oscilan
entre los 150 a 250 mm de precipitación y los meses de menor
precipitación es de julio a setiembre con precipitaciones menores a los
100mm, haciendo un acumulado de 3000mm al año.
f) Las Lluvias durante el año en Aucayacu, la mayoría de la lluvia cae
durante los 31 días centrados en febrero, con una acumulación total
promedio de 194 milímetros, la fecha aproximada con la menor
cantidad de lluvia es en agosto, con una acumulación total promedio
de 38 milímetros.
Recomendaciones
a) Se recomienda realizar un mantenimiento periódico obligatorio de las
estructuras de drenaje del camino vecinal, el mismo que debe ejecutarse
al menos dos (2) veces al año en especial antes y después de los eventos
de máximas avenidas o épocas de lluvias intensas. Esto con la finalidad de
preservar el óptimo funcionamiento del sistema de drenaje y la vida útil
del camino vecinal.

7 ANEXOS
CUADRO N°. 10. Se presentan la información histórica de las estaciones del estudio
2017 – 2020 (De las máximas precipitaciones durante el mes en las 24 horas).
Estación : AUCAYACU AÑO: 2017

Departamento : HUANUCO Provincia : LEONCIO PRADO
Distrito : JOSE CRESPO Y CASTILLO Altitud : 586 msnm.
Latitud : 8°55'47.53'' Longitud : 76°6'42.15''
Tipo : CO - Meteorológica Código : 108033
PRECIPITACIÓN
TEMPERATURA (°C) HUMEDAD RELATIVA
AÑO / MES / DÍA (mm/día)
(%)
MAX MIN TOTAL
ENERO 24 18 95 60.2
FEBREREO 25 18 91.9 93.2
MARZO 24 20.6 92.9 109.2
ABRIL 31.8 19.8 84.7 57.6
MAYO 30.8 19.6 84.5 76.4
JUNIO 31 19 86 11.4
JULIO 26 18 90.1 32.8
AGOSTO 28.8 17.6 86.1 59.8
SETIEMBRE 28 19.8 88.7 58.8
OCTUBRE 25 17.8 94 68.4
DICIEMBRE 25.4 19 91.1 87.4
DICIEMBRE 25.6 20.8 91.5 68.8

PRECIPITACIÓN
(%)
MAX MIN TOTAL
ENERO 24 18 95.5 40.7

FEBREREO 27 21.2 88.1 67.8
MARZO 26.2 21 91.6 40.7
ABRIL 31 19.4 87.5 28.8
MAYO 31 19 86.2 39.3
JUNIO 24 18.4 93.4 65.4
JULIO 25 18.2 92.5 5.7
AGOSTO 24 19 95.1 38.2
SETIEMBRE 31.8 19.4 82 44.6
OCTUBRE 28.6 20 89.5 42.5
DICIEMBRE 25.4 18.6 89.8 91.5
DICIEMBRE 26 20.2 91.6 151.6


PRECIPITACIÓN
(%)
MAX MIN TOTAL
ENERO 23.4 19 93.3 93.6

FEBREREO 24 18 95 76.4
MARZO 29 21 86.6 89.8
ABRIL 25.2 20.2 92.5 28.6
MAYO 25 19.5 93.5 42.2
JUNIO 31 19.5 85.9 39.2
JULIO 29.8 20.6 86.1 61.6
AGOSTO 32.5 19 83.9 28.8
SETIEMBRE 34 17 87.7 37.2
OCTUBRE 26.8 17.2 90.4 58.4
DICIEMBRE 25 16 92.8 92.9
DICIEMBRE 30.8 16.4 86.4 70.3

PRECIPITACIÓN
(%)
MAX MIN TOTAL
ENERO 24.6 16.5 95.4 99.6

FEBREREO 24.5 15.2 93.3 73.4
MARZO 26 16 95.1 39.4
ABRIL 28 19 87.6 38.2
MAYO 32.2 17.5 87.4 60.8
JUNIO 23.5 15 94.7 63.8
JULIO 25 21 98.3 61.8
AGOSTO 30 19.5 83.5 61.2
SETIEMBRE 29 20 85.5 31.1
OCTUBRE 28.5 20 85.2 25.2
DICIEMBRE 28 20.8 89.9 78.8
DICIEMBRE 32 21.8 82.7 67.2
Fuente: SENAMHI.

Inf HIDROLOGICO - Cristo Rey

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Inf HIDROLOGICO - Cristo Rey

Cargado por

Copyright:

Formatos disponibles

“MEJORAMIENTO DE VIAS URBANAS EN EL CASERIO DE

CRISTO REY DEL DISTRITO DE JOSE CRESPO Y CASTILLO –

REGIÓ N : HUÁ NUCO

HUÁ NUCO 2020

ESTUDIO HIDROLÓGICO Pág. 2

ESTUDIO HIDROLÓGICO Pág. 3

EL CASERIO DE CRISTO REY DEL DISTRITO DE JOSE CRESPO Y CASTILLO – PROVINCIA

El área del proyecto se encuentra ubicado en:

IMAGEN N° 1. Ubicación política del proyecto

PAÍS: PERÚ DEPARTAMENTO: HUÁNUCO

ESTUDIO HIDROLÓGICO Pág. 4

DISTRITO: JOSE CREPO Y CASTILLO PROVINCIA: LEONCIO PRADO

CASERIO: CRISTO REY ZONA: ÁREA DE INFLUENCIA

FUENTE: WEB Y GOOGLE EARTH

El Distrito de José Crespo y Castillo se encuentra localizado al norte de Tingo María y

ESTUDIO HIDROLÓGICO Pág. 5

IMAGEN 1. Recorrido de Aucayacu Hacia el Área de Estudio

CUADRO 1. Acceso a la zona del proyecto.

Fuente: Elaboración propia.

1.6 METODOLOGÍA DE TRABAJO

ESTUDIO HIDROLÓGICO Pág. 6

El estudio ha sido elaborado en cumplimiento a lo indicado en los términos de

Comprende la revisión y conclusión a los informes anteriores que tengan relación

Consiste en diagnosticar y evaluar en campo de las obras existentes y a proyectar,

Consisten en el desarrollo y elaboración del estudio hidrológico para estimación

Comprende la recolección de documentación cartográfica y pluviométrica

ESTUDIO HIDROLÓGICO Pág. 7

La información cartográfica básica para la determinación del espacio geográfico de las

CUADRO N°. 2. Información cartográfica.

Nombre Código Escala Entidad

AUCAYACU 18 K 1:100 000 IGN

2.3 CLIMATOLOGÍA Y TEMPERATURA

El análisis meteorológico está orientado a proporcionar información sobre los

CUADRO N°. 3. Ubicación geográfica, superficie y altitud del distrito de José

Provincia/Distrito Capital Latitud Sur Longitud Superficie Área

J. Crespo Aucayacu 08º56’00” 76º02’30” 2,829.67 57.13

La temperatura en el área de proyecto (Caserío Cristo Rey) y en el distrito de José

ESTUDIO HIDROLÓGICO Pág. 8

La temporada calurosa dura 1.8 meses, de agosto a octubre, y la temperatura máxima

CUADRO N°. 4. Estaciones pluviométricas en la zona del estudio.

Estación Altitud (msnm) Longitud Latitud Período de

ESTUDIO HIDROLÓGICO Pág. 9

2.5 HIDROGRAFÍA DE LOS PRINCIPALES CURSOS DE

CUADRO N°. 5. Principales ríos de la cuenca del Huallaga anexos a los

Distrito Ríos Ríos navegables

3 MORFOMETRÍA DE LAS CUENCAS HIDROGRÁFICAS

La morfología de la cuenca queda definida por la forma, relieve y drenaje, para lo

ESTUDIO HIDROLÓGICO Pág. 10

área horizontal. La caracterización de las cuencas consiste en la evaluación de los

El área localizada está enmarcada en el presente proyecto presentan una

En el distrito en general se cuenta con la siguiente topografía.

3.1 ÁREA Y PERÍMETRO

CUADRO N°. 6. Descripción según área de drenaje.

Tamaño de cuenca (km2) Descripción

Fuente: Hidrología Aplicada, Ven Te Chow.

ESTUDIO HIDROLÓGICO Pág. 11

El perímetro de la Microcuenca del área de estudio, se usa como un parámetro de

3.2 ÍNDICE DE COMPACIDAD O DE GRAVELIUS

CUADRO N°. 7. Descripción según índice de Gravelius.

ESTUDIO HIDROLÓGICO Pág. 12

Clase de forma Índice de Forma de cuenca

3.3 FACTOR DE FORMA (RF)

3.4 PENDIENTE MEDIA DE LA CUENCA (%)
