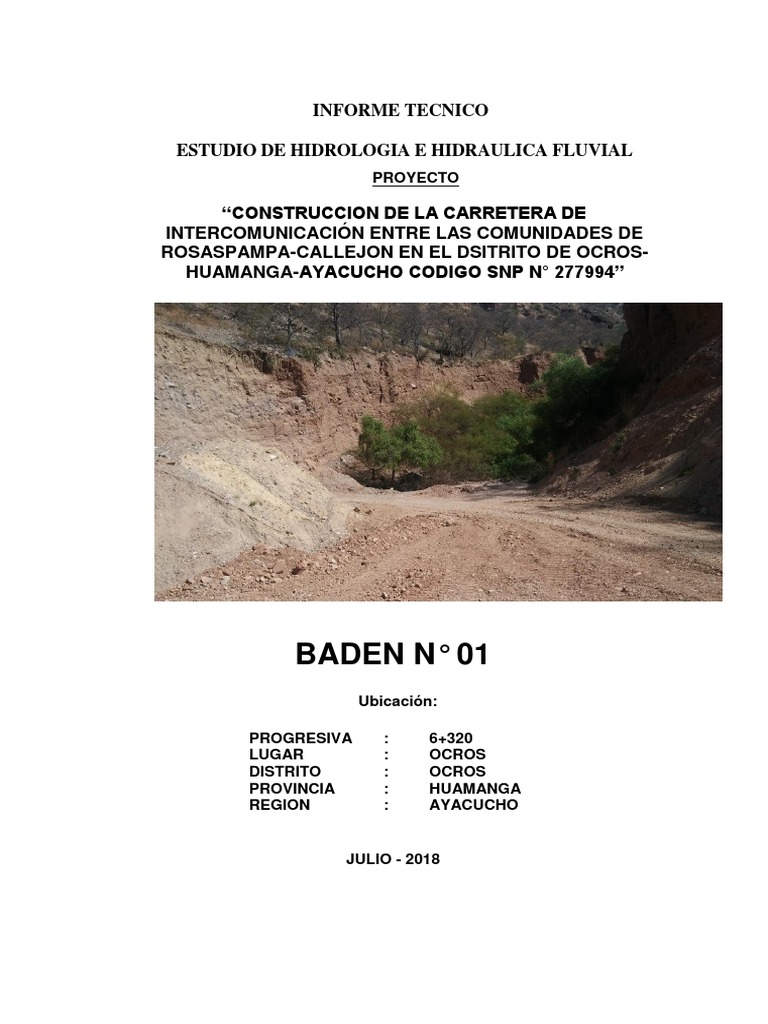

“CONSTRUCCION DE LA CARRETERA DE
INTERCOMUNICACIÓN ENTRE LAS COMUNIDADES DE
ROSASPAMPA-CALLEJON EN EL DSITRITO DE OCROS-
HUAMANGA-AYACUCHO CODIGO SNP N° 277994”
BADEN N° 01
Ubicación:
PROGRESIVA : 6+320
LUGAR : OCROS
DISTRITO : OCROS
PROVINCIA : HUAMANGA
REGION : AYACUCHO
JULIO - 2018
CONTENIDO
- Informacion general
- Hidrlogia básica
ANEXOS
1.1 GENERALIDADES
Distritos : Ocros
Provincia : Huamanga
Departamento : Ayacucho
De la ciudad de Ayacucho, mediante una carretera asfaltada en buenas condiciones, ruta Ayacucho
Andahuaylas, por el sur; a una distancia de Km.
2.1 INTRODUCCIÓN
Las carreteras prestan servicio adecuado cuando en gran medida el sistema de drenaje funcione
adecuadamente. La acumulación de aguas sobre la calzada, producto de la precipitación pluvial, aún
en pequeñas cantidades presenta un peligro para el tráfico y la estructura del pavimento.
La infiltración del agua a la superficie del pavimento puede producir el debilitamiento estructural de
ésta y deteriorar la estructura de la vía carrozable; obligando una reparación muchas veces costosa;
además la socavación e inundación de un área puede llegar a cortar la superficie de rodadura,
produciendo en ciertas ocasiones hundimientos; debido a ello se hace necesario el estudio de
hidrología y drenaje como parte esencial de un proyecto. El cual en muchas ocasiones llega a influir
en la variación del trazo de la vía.
La finalidad del drenaje superficial es alejar las aguas propias y adyacentes, que fluyen por la
superficie de la carretera; evitar la influencia de las mismas sobre su estabilidad y transitabilidad, así
como para limitar las operaciones de conservación.
En una carretera interesan principalmente dos aspectos del drenaje superficial:
a) La rápida evacuación del agua que cae sobre la calzada o que fluye a ella desde su entorno.
Evitar peligros al tráfico y proteger la estructura del pavimento o lastrado. La solución en
primer lugar consiste en determinar el caudal que fluye por las diversas ramificaciones de
drenaje que son parte de las Micro cuencas por donde cruza la vía y en segundo lugar se
refiere al dimensionamiento de la estructura encargada de su manejo y evacuación.
b) El franqueamiento o pase de los ríos u otros cursos de agua importantes, como quebradas
y/o riachuelos. En el caso de los ríos y otros cursos de agua importantes existen entidades
encargadas de su control; principalmente las mediciones de caudales y precipitaciones.
2.2 GENERALIDADES
La formulación de Proyectos de Infraestructura Vial, necesariamente tiene que ir acompañada de un
estudio complementario correspondiente a la Hidrología, orientada al dimensionamiento de las
diferentes obras de arte; dicho estudio garantiza la estabilidad, durabilidad y transitabilidad de la vía.
En el presente caso para dicho estudio no se cuenta con información meteorológica, los que nos
permitirían proyectar precipitaciones los que generarían escorrentías probablemente dañinas a las
estructuras viales en sus diferentes aspectos. Sin embargo, las Normas Peruanas nos permiten utilizar
métodos sintéticos para determinar los caudales de diseño para periodos de retorno planteados, en
este caso se consideran 50 años como periodo de retorno.
Este método se refiere a la ecuación del IILA modificado, cuyo uso es muy difundido a lo largo del
territorio del Perú.
2.3 OBJETIVOS
El objetivo principal es el dimensionamiento de las obras de arte de acuerdo a las exigencias de
caudales generados para el periodo de retorno planteado. Estos valores permitirán un mejor
funcionamiento de la infraestructura vial, evitando deterioros tempranos y con un permanente
mantenimiento se espera mayor durabilidad de la obra.
El presente estudio considera la carretera “CONSTRUCCION DE LA CARRETERA DE
INTERCOMUNICACIÓN ENTRE LAS COMUNIDADES DE ROSASPAMPA-CALLEJON EN EL
DSITRITO DE OCROS-HUAMANGA-AYACUCHO CODIGO SNP N° 277994”
4.4 CLIMATOLOGÍA
La información al alcance, referidos a las estaciones meteorológicas ubicadas próximas a la
microcuenca; el clima está orientado a un clima seco con temperaturas variadas, según la estación;
entre los meses de diciembre a marzo con presencia de altas precipitaciones pluviales, y de abril a
noviembre con ausencia de las mismas, presencia de estación fría y seca entre los meses de mayo a
julio y temperaturas moderadas en los meses de diciembre a marzo.
Para la evaluación, se han utilizado las informacines de las siguientes estacionesa: Pampa Cangallo,
Putacca, Tambillo, Allpachaca, Chaquicocha, Chiara, Choccoro, Chontaca, Cuchoquesera,
Huamanga, Pucaloma, Sachabamba, Tambobamba, Paraccay, Huancapi.
4.5 PLUVIOMETRÍA
El régimen hidrológico del ámbito del proyecto es propio de la sierra peruana, Caracterizado por la
ocurrencia de precipitaciones entre los meses de octubre a abril o mayo; siendo más abundantes entre
los meses de enero y abril. Estas alcanzan los 700 a 1000 mm en la parte alta, 550 a 700 mm en la
parte baja de la cuenca.
Se tiene una relación precipitación – altitud, con una buena correlación de 0.81, establecida por la
siguiente ecuación, Cuadro Nº 03 y Figura Nº 01:
P = 0.51 H – 963.7
Donde:
P = precipitación media anual de un punto dado, en mm y
H = altitud del punto, en m.s.n.m.
Estos resultados deben considerarse válidos en el rango de las altitudes de las estaciones utilizadas
(2,620 a 4,100 msnm), y en el área del Proyecto.
4.5.1 PRECIPITACION MENSUAL DE LAS ESTACIONES PROXIMAS AL PROYECTO
ALTITUD ENE FEB MAR ABR MAY JUN JUL AGO SET OCT NOV DIC TOTAL
ESTACION msnm mm mm Mm mm mm mm mm mm mm mm mm mm mm
PAMPA CANGALLO 3350 144.60 132.00 140.00 40.00 90.00 4.50 7.50 15.90 32.90 38.10 60.10 99.00 804.60
PUTACCA 3550 162.80 171.70 147.50 49.70 21.70 11.80 16.00 20.90 28.50 58.70 71.10 129.60 890.00
TAMBILLO 3250 130.80 148.70 129.20 45.40 12.10 7.70 16.00 15.80 27.50 47.20 73.30 109.60 763.30
ALLPACHACA 3550 156.80 140.10 158.60 48.50 18.90 9.20 17.20 20.40 50.40 55.70 62.40 125.80 864.00
CHAQUICCOCHA 4114 141.10 229.80 199.20 68.90 24.30 10.60 22.40 29.80 60.00 67.60 82.70 161.70 1,098.10
CHIARA 3400 128.70 116.00 122.00 12.90 12.80 5.70 11.10 17.30 26.50 45.10 61.50 97.30 656.90
CHOCCORO 4025 131.40 182.90 181.60 59.90 31.20 16.10 26.60 36.90 42.80 80.20 56.30 109.30 955.20
CHONTACA 3525 162.50 149.90 136.90 62.60 13.50 9.60 13.20 15.80 27.70 52.00 63.10 97.80 804.60
CUCHOQUESERA 3750 162.10 172.30 160.10 58.60 14.30 10.80 20.00 27.70 32.90 59.20 63.60 107.80 889.40
HUAMANGA 2772 111.10 114.40 97.70 30.70 10.20 5.60 7.70 11.70 25.70 37.60 50.30 68.90 571.60
PUCALOMA 3460 115.90 146.10 117.00 32.90 6.90 6.50 9.20 8.40 23.00 31.00 48.90 68.70 614.50
SACHABAMBA 3540 196.20 167.00 177.10 62.00 13.20 7.80 12.00 16.60 34.30 56.70 79.40 141.20 963.50
TAMBOBAMBA 3250 112.20 132.40 101.90 47.90 12.10 1.90 11.10 15.20 20.30 32.60 61.90 135.60 685.10
PARACCAY 2900 97.80 128.70 112.10 27.00 15.10 3.40 10.10 11.30 25.40 39.80 68.90 99.50 639.10
CHURCAMPA 3200 116.40 103.70 93.90 40.00 19.60 10.90 8.90 11.70 31.50 48.50 61.00 79.10 625.20
HUANCAPI 3061 113.50 123.90 129.50 30.70 10.60 2.80 6.40 8.70 21.70 35.00 37.90 62.00 582.70
RAYUSCCA 3525 163.50 162.60 211.10 53.70 11.50 0.60 1.00 8.30 15.40 18.50 21.80 68.20 736.20
PRECIPITACION MENSUAL
240.0
120.0
80.0
40.0
0.0
ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC
El régimen pluviométrico anual en función de la altitud, es como sigue: a mayor altitud se presenta
grandes precipitaciones (relación directa)
4.5.3 RELACION DE LA PRECIPITACION ANUAL Y LA ALTITUD
LATITUD LONGITUD ALTITUD TOTAL
ESTACION msnm (mm)
CHAQUICOCHA 13°27'02" 74°27'35" 4114 1,098.10
SACHABAMBA 13°27'27" 74°05'45" 3540 963.50
CHOCCORO 12°24'48" 74°28'23" 4025 955.20
PUTACCA 13°23'37" 74°21'13" 3550 890.00
CUCHOQUESERA 13°25'54" 74°20'40" 3750 889.40
ALLPACHACA 13°23'19" 74°16'00" 3550 864.00
TAMBILLO 13°12'54" 74°06'19" 3250 804.60
CHONTACA 13°16'57" 74°02'42" 3525 804.60
RAYUSCCA 13°59'00" 74°21'00" 3525 763.30
PAMPA CANGALLO 13°34'09" 74°11'37" 3350 736.20
TAMBOBAMBA 13°12'54" 74°06'19" 3250 685.10
PARACCAY 13°08'44" 74°05'02" 2900 656.90
CHURCAMPA 13°44'00" 74°23'00" 3200 639.10
HUAMANGA 13°08'51" 74°13'06" 2772 625.20
HUANCAPI 13°45'00" 74°04'00" 3061 614.50
CHIARA 13°16'00" 74°12'27" 3400 582.70
PUCALOMA 13°12'20" 74°17'54" 3460 571.60
REGIONALIZACION DE LA PRECIPITACION
(PRECIPITACION vs ALTITUD)
4300
4100
3900
ALTITUD (msnm)
3700
3500
3300
2700
2500
500 600 700 800 900 1000 1100 1200
PRECIPITACION (Pm)
Como se muestra en la Figura, existe una relación directa (función unívoca) entre la Precipitación
anual y la altitud para esta parte del País.
Los sistemas hidrológicos son eventualmente afectados por eventos extremos, tormentas severas,
crecientes, etc. La magnitud del evento extremo se relaciona con la frecuencia de ocurrencia mediante
una distribución de probabilidades.
4.5.5.1 PRUEBA DE AJUSTE DE SMIRNOV - KOLMOGOROV
Consiste en comparar las diferencias existentes entre la probabilidad de los datos agrupados y la
probabilidad ajustada, tomando la distancia más grande entre el valor observado y la curva del modelo:
Donde:
∆ : Estadístico, diferencia máxima entre probabilidad empírica y ajustada
F(x) : probabilidad de la bondad de ajuste
P(x) : Probabilidad de los datos no agrupados
El estadístico (∆) tiene una distribución muestral. Si (∆o) es un valor crítico para un valor (α) seleccionado,
se tiene que:
Los valores críticos del estadístico ∆o, se obtiene de tablas elaborados función al tamaño de muestra, para
un nivel de significancia de 0.05, o al 95% de probabilidad, o en todo caso se calcula con la siguiente en
relación:
1.36
∆o =
𝑁 0.5
Si se cumple que delta tabular (∆) es menor que el delta teórico (∆o), se construye la curva teórica de la
serie considerada.
Los métodos estadísticos se basan en la existencia de una serie de datos de eventos extremos, los que
son sometidos a un análisis de frecuencias, lo que implica se efectúe el ajuste por las diferentes
distribuciones teóricas a una determinada muestra, para comparar y decidir cuál de ellas se aproxima a la
mejor distribución empírica.
Las distribuciones teóricas más comunes para el análisis de máximas avenidas son: Gumbel I, Normal y
Log Normal.
La función de distribución doble exponencial de valores extremos, llamada también distribución Gumbel
Tipo I, en su forma acumulativa está definido como:
−∝(𝑥−𝜇)
𝐹(𝑥) = 𝑒 −𝑒
Donde:
F(x) : Distribución de probabilidad de los valores extremos “x”
α : Parámetro de escala
µ : Parámetro de localización
∑(𝑋𝑖 − 𝑋𝑁 )2
𝑆𝑥 = √
𝑁−1
∑(𝑌𝑖 − 𝑌𝑁 )2
𝑆𝑁 = √
𝑁
𝑆𝑁
∝= 𝑆𝑥
µ = 𝑋𝑚 − 𝑌𝑁 (∝)
𝑁+1
𝑌𝑖 = −𝐿𝑛𝐿𝑛 ( )
𝑖
∑ 𝑌𝑖
𝑌𝑁 = 𝑁
Aplicando el método de los momentos en la estimación de los parámetros, arriba indicados, se obtiene:
𝐵 = 𝑋𝑚 − 0.45𝜎
1.281
𝐴=
𝜎
Donde:
Xm : Media de la muestra
σ : Desviación estándar de la muestra
𝑋𝑖 − 𝑋𝑚
𝑍=
𝑆𝑥
Donde:
F(z) : Función densidad normal
S : Parámetro de escala (desviación estándar)
Xi : Variable independiente
Xm : Parámetro de localización (media aritmética)
𝑌𝑖 − 𝑌𝑚
𝑍=
𝑆𝑥
1 −𝑍2
−
𝐹(𝑧) = (𝑒 2 )
√2𝜋
Donde:
F(z) : Función densidad normal
Sx : Parámetro de escala (desviación estándar)
Yi : Variable independiente
Ym : Parámetro de localización (media aritmética)
Se han elaborado los CUADROS No 16 al 21, para las estaciones de la región, respectivamente, con
el resultado de la prueba de ajuste y distribución de probabilidades de las tres funciones.
Asimismo, en los GRAFICOS No 03 al 07, se presenta el ajuste de la mejor distribución de la función
teórica y empírica considerada para tal fin.
4.6 TEMPERATURA
Es un elemento meteorológico que interviene en la fase atmosférica del ciclo hidrológico que se mide
mediante la dilatación de un fluido contenido en los termómetros (generalmente mercurio). En condiciones
normales, la temperatura varía de un punto a otro como función inversa de la altitud, La magnitud de ésta
variación, recibe el nombre de gradiente vertical de temperatura.
En el área de estudio no se tienen estaciones de temperatura. Entre las estaciones más próximas que se
ha recolectado tenemos: Allpachaca, Chiara, Chontaca, Cuchoquesera, Huamanga, Pampa Cangallo,
Pucaloma, Putacca, Sachabamba y Tambillo.
REGISTRO DE TEMPERATURA MEDIA MENSUAL (ºC)
ESTACION ALTITUD ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC
ALLPACHACA 3550 11.8 11.1 11.1 10.2 9.3 8.4 8.2 9.2 10.6 12.0 11.7 11.2
CHIARA 3400 11.1 11.7 11.7 11.8 11.5 10.5 10.2 10.9 11.5 12.2 12.0 11.4
CHONTACA 3525 11.9 12.2 11.5 10.9 11.0 10.3 10.0 10.4 11.7 12.2 9.7 10.8
CUCHOQUESERA 3570 9.7 9.8 9.9 9.5 8.7 7.6 7.6 8.5 9.3 9.9 9.8 9.8
HUAMANGA 2772 17.7 17.2 17.2 16.8 15.8 14.8 14.7 15.9 17.1 18.3 18.3 18.1
PAMPA CANGALLO 3350 13.2 13.0 12.7 12.4 11.5 10.6 10.9 11.6 12.1 13.5 13.5 13.6
PUCALOMA 3460 12.5 11.8 12.1 12.4 12.2 11.2 11.0 11.7 12.7 13.2 13.4 13.1
PUTACCA 3550 11.4 11.1 11.0 10.6 9.0 7.4 7.6 8.4 9.5 10.8 11.0 11.1
SACHABAMBA 3540 11.3 10.9 11.0 10.6 9.5 8.5 8.6 9.2 10.2 11.0 11.2 11.2
TAMBILLO 3250 13.6 13.4 13.3 13.6 13.7 12.5 12.3 12.7 13.7 14.4 14.1 14.6
De los registros observamos que la época más calurosa (temperaturas máximas) son los meses de
octubre, noviembre y diciembre; del mismo modo, la temporada más fría (temperaturas mínimas) es
durante los meses de junio, julio y agosto.
En lo que a la variación de la temperatura diaria se refiere, podemos indicar que existe una marcada
diferencia horaria, es así que la temperatura es baja antes de la salida del Sol, incrementándose ésta
hasta llegar a un máximo al medio día, para finalmente disminuir en la puesta del Sol y en toda la noche.
4200
3600
3400
3200
3000
2800
2600
2.0 4.0 6.0 8.0 10.0 12.0 14.0 16.0 18.0
Temperatura Media ºC
Donde:
Q: Es el caudal pico en m3/s
I : Intensidad de la lluvia de diseño en mm/hora
A: Área de drenaje de la sub cuenca.
m: Numero de sub cuencas drenadas por un alcantarillado u otra obra de arte.
C: Coeficiente de escorrentía.
INTENSIDAD DE LLUVIA
La intensidad de lluvia de diseño para un determinado punto del sistema de drenaje es la intensidad
promedio de una lluvia cuya duración es igual al tiempo de concentración del área que se drena hasta
ese punto, y cuyo periodo de retorno es igual al del diseño de la obra de drenaje.
Es decir que para determinarla usando la curva intensidad-duración-frecuencia (IDF) aplicable a la
zona en estudio, se usara una duración igual al tiempo de concentración de la cuenca, y la frecuencia
igual al reciproco del periodo de retorno del diseño de la obra de drenaje.
AREA DE DRENAJE
Se determinará el tamaño y la forma de la cuenca o subcuenca bajo la consideración, utilizando mapas
topográficos actualizados. Los intervalos entre las curvas de nivel estarán representados de manera
que se pueda distinguir la dirección del flujo superficial.
PERIODO DE RETORNO
El sistema menor de drenaje será diseñado para un periodo entre 2 y 10 años. El periodo de retorno
está en función de la importancia económica de la carretera, en este caso se considera 20 años de
periodo de retorno.
58.83
54.91
50.98
47.06
Intensidad en mm/hora
43.14
39.22
35.30
31.37
27.45
23.53
19.61
15.69
11.77
7.84
3.92
0.00
0.00 0.50 1.00 1.50 2.00 2.50 3.00 3.50
Tiempo en horas
TIEMPO DE CONCENTRACIÓN
Kirpich en 1940, propuso, la siguiente ecuación para determinar el tiempo de concentración.
𝐿0.77
𝑡𝑐 = 0.01947
𝑆 −0.385
Donde:
Tc Tiempo de concentración en horas
L Longitud del cauce en metros.
S Pendiente del cauce en partes por mil.
COEFICIENTES DE ESCORRENTÍA.
El coeficiente de escurrimiento es un parámetro sin unidades que representa las características de
retención del agua presente debido a la precipitación. Este valor se obtiene de tablas elaboradas,
consistiendo únicamente en relacionar el tipo de cobertura y suelo existente en el área evaluada. En
este caso utilizamos un valor de 0.60.
CONDICION HIDROLOGICA.
La condición hidrológica se refiere a la capacidad de la superficie de la cuenca para favorecer o dificultar
el escurrimiento directo, esto se encuentra en función de la cobertura vegetal, puede aproximarse de la
siguiente forma:
Pobre 68 79 86 89
Regular 49 69 79 84
Buena 39 61 74 80
Pastizales o similares
Curvas de nivel Pobre 47 67 81 88
Pradera Buena 30 58 71 78
Pobre 45 66 77 83
Bosques Regular 36 60 73 79
Buena 25 55 70 77
Patios -- 59 74 82 86
Cieno -- 72 82 87 89
Caminos incluyendo
derecho de vía
Superficie firme -- 74 84 90 92
Una descripción detallada para definir el grupo de suelo mostramos en la siguiente tabla.
Son suelos que tienen altas tasas de infiltración, (bajo potencial de escurrimiento) aún
cuando están enteramente mojados y están constituidos por arenas o gravas profundas,
A
bien y hasta excesivamente drenadas. Estos suelos tienen una alta tasa de transmisión de
agua.
Son suelos que tienen tasas de infiltración moderadas cuando están cuidadosamente
mojados y están constituidos mayormente por suelos profundos de texturas
B
moderadamente finas a moderadamente gruesas. Estos suelos tienen una tasa moderada
de transmisión del agua.
Son suelos que tienen bajas tasas de infiltración cuando están completamente mojados y
están constituidos mayormente por suelos con un estrato que impide el movimiento del
C
agua hacia abajo, o suelos con una textura que va de moderadamente fina a fina. Estos
suelos tienen una baja tasa de transmisión del agua.
Son suelos de alto potencial de escurrimiento, de tasas de infiltración, muy bajas cuando
están completamente mojados y están formados mayormente por suelos arcillosos con un
B alto potencial de esponjamiento, suelos con índice de agua permanentemente alto, suelos
con arcilla o capa de arcilla en la superficie o cerca de ella y suelos superficiales sobre
materia casi impermeable. Estos suelos tienen una tasa muy baja de transmisión del agua.
MÁXIMAS AVENIDAS
Para estimación del caudal máximo utilizamos la tabla que nos permita calcular, producto de una serie de
estudios llevados a cabo por el SCS, sobre intensidades, duraciones y cantidades de lluvia que deben de
ser empleadas al calcular el gasto de pico de una avenida de determinado periodo de retorno. La tabla fue
derivada para una duración de tormenta de 6 horas y relaciona el tiempo de concentración en horas, con
el llamado: Gasto Unitario (q) cuyas unidades son. M3/seg/mm/km2.
Los rangos de aplicación del método empírico del SCS se deducen, para tiempos de concentración de
hasta 24 horas, ya que el método del SCS para la estimación de la escorrentía Q no tiene limitaciones.
Tc q Tc q Tc q
ESTACIÓN TAMBILLO
weibull Gumbel Normal
Log-Normal
i P(mm) A..Z f(x) = Ln (x)
f(x) = i/(n+1) F(x) |f(x)-F(x)| F(x) |f(x)-F(x)| F(x) |f(x)-F(x)|
1 35.30 21.50 3.068 0.059 0.051 0.008 0.059 0.000 0.034 0.025
2 37.90 24.50 3.199 0.118 0.120 0.002 0.117 0.001 0.098 0.020
3 52.20 27.04 3.297 0.176 0.203 0.026 0.190 0.013 0.185 0.009
4 24.50 27.90 3.329 0.235 0.235 0.000 0.241 0.006 0.242 0.007
5 28.30 28.30 3.343 0.294 0.250 0.044 0.286 0.008 0.290 0.004
6 41.70 28.60 3.353 0.353 0.262 0.091 0.330 0.023 0.337 0.016
7 31.20 31.20 3.440 0.412 0.368 0.044 0.440 0.028 0.458 0.046
8 28.60 35.30 3.564 0.471 0.532 0.062 0.598 0.127 0.597 0.126
9 41.47 37.90 3.635 0.529 0.624 0.095 0.598 0.068 0.597 0.067
10 48.49 38.40 3.648 0.588 0.641 0.052 0.647 0.059 0.647 0.058
11 41.08 41.08 3.716 0.647 0.719 0.072 0.697 0.050 0.696 0.049
12 38.40 41.47 3.725 0.706 0.729 0.024 0.747 0.041 0.746 0.040
13 27.90 41.70 3.731 0.765 0.735 0.029 0.797 0.032 0.796 0.031
14 47.00 47.00 3.850 0.824 0.844 0.021 0.847 0.023 0.846 0.022
15 21.50 48.49 3.881 0.882 0.866 0.016 0.896 0.014 0.895 0.013
16 27.04 52.20 3.955 0.941 0.910 0.031 0.946 0.005 0.945 0.004
N 16 Δo 0.34 Δmáximo 0.091 Δmáximo 0.127 Δmáximo 0.126
R.estadísticos M.Momentos
PROMEDIO 35.79 3.55 α 7.152
DESV. EST. 9.17 0.25 μ 31.658
DISTRIBUCIÓN DE PROBABLIDADES Y PRUEBA DE AJUSTE DE SMIRNOV-KOLM OGROV
ESTACION TINTAYPATA
weibull Gumbel Normal Log-Normal
i P(mm) A..Z f(x) = Ln (x)
f(x) = i/(n+1) F(x) |f(x)-F(x)| F(x) |f(x)-F(x)| F(x) f(x)-F(x)
1 60.75 10.20 2.322 0.125 0.204 0.079 0.152 0.027 0.115 0.010
2 41.00 12.70 2.542 0.250 0.236 0.014 0.183 0.067 0.182 0.068
3 44.25 38.00 3.638 0.375 0.575 0.200 0.393 0.018 0.374 0.001
4 38.00 38.00 3.638 0.500 0.575 0.075 0.393 0.107 0.374 0.126
5 38.00 41.00 3.714 0.625 0.610 0.015 0.546 0.079 0.489 0.136
6 10.20 44.25 3.790 0.750 0.646 0.104 0.698 0.052 0.603 0.147
7 12.70 60.75 4.107 0.875 0.792 0.083 0.850 0.025 0.718 0.157
N 7 Δo 0.514 Δmáximo 0.2 Δmáximo 0.107 Δmáximo 0.126
R.estadísticos M.Momentos
PROMEDIO 34.99 3.39 α 13.93
DESV. EST. 17.87 0.68 μ 26.95
DISTRIBUCIÓN DE PROBABLIDADES Y PRUEBA DE AJUSTE DE SMIRNOV-KOLM OGROV
ESTACION PARAS
weibull Gumbel Normal Log-Normal
i P(mm) A..Z f(x) = Ln (x)
f(x) = i/(n+1) F(x) |f(x)-F(x)| F(x) |f(x)-F(x)| F(x) f(x)-F(x)
1 35.10 25.30 3.231 0.111 0.110 0.001 0.127 0.016 0.139 0.028
2 47.45 31.70 3.456 0.222 0.161 0.062 0.339 0.117 0.314 0.092
3 44.20 32.00 3.466 0.333 0.242 0.091 0.342 0.009 0.321 0.013
4 79.00 35.10 3.558 0.444 0.503 0.058 0.373 0.072 0.375 0.069
5 25.30 35.50 3.570 0.556 0.613 0.058 0.500 0.056 0.515 0.041
6 35.50 44.20 3.789 0.667 0.724 0.057 0.626 0.040 0.654 0.013
7 32.00 47.45 3.860 0.778 0.834 0.056 0.753 0.024 0.794 0.016
8 31.70 79.00 4.369 0.889 0.944 0.055 0.880 0.009 0.933 0.044
N Δo 0.48 Δmáximo 0.091 Δmáximo 0.117 Δmáximo 0.092
R.estadísticos M.Momentos
PROMEDIO 41.28 3.66 α 13.09 Δo 0.48
DESV. EST. 16.79 0.30 μ 33.72
Donde “r” puede estimarse de las tormentas de estaciones pluviograficas cercanas o tomarse igual a
0.60 dentro de un criterio conservador.
La duración total de la tormenta para estos métodos simplificados será de 6, 12 o 24 horas, según se
justifique por información de registros hidrológicos.
- PRECIPITACION EFECTIVA
Utilizaremos separando la precipitación efectiva del total utilizado en el método de Curva Numero
(CN).
- DESCARGA DE DISEÑO
6.6 DRENAJE
Con la finalidad de proteger la vía y superficie de rodadura a lo largo de todo su recorrido se han
utilizado los datos del Estudio Hidrológico, en base a los cuales se ha diseñado una sección práctica
y útil para las cunetas.
El sistema de drenaje superficial está conformado por:
- Cunetas longitudinales
- Alcantarillas
- Tajeas
- Pontones
- Badén
A su vez el sistema de drenaje subterráneo se conforma de:
- Sub drenaje longitudinal.
1
𝑉 = 𝑛 𝑅 2/3 𝑆1/2
Donde:
7.2 GEOMORFOLOGIA.
La geo morfología de la cuenca queda definida por la Forma, Relieve y Drenaje, para lo cual se han
establecido parámetros, a través de ecuaciones matemáticas, sirven de referencia para la clasificación
y comparación de las cuencas. Para un mejor enfoque sobre el estudio de las cuencas se establece
los parámetros de forma, parámetros de relieve y parámetros de la red hidrográfica.
Todas las características se analizan en función a la proyección horizontal del área de la cuenca como
principal referencia.
F. FACTOR DE FORMA.
Es la relación entre el área (A) de la cuenca y el cuadrado de la longitud máximo recorrido
del cauce (L). Este parámetro mide la tendencia de la cuenca hacia las crecidas, rápidas muy
intensas a lentas y sostenidas, según que el factor de forma tienda a valores extremos
grandes o pequeños, respectivamente. Este es un parámetro dimensional que denota la
forma redondeada o alargada de la cuenca.
A
Ff
L2
Donde:
A :Área de la cuenca (25.98 Km2)
P :Longitud del cauce principal (9.24 Km)
Ff = 0.30
Significa que la salida corresponde a una cuenca alargada.
8.0 RESULTADOS
8.1 METODO SINTETICO RACIONAL
El caudal máximo para un período de retorno de 20 años es de: 16.56 m3/s.
Caudal máximo de ingreso 41.55 m3/s.
Coeficiente de distribución normal 0.39853
Por lo tanto el caudal máximo probable es de 16.56 m3/s.
CAUDAL MAXIMO - METODO SINTETICO
Sub Coeficiente ALTITUD (msnm) ΔH L. Cauce Pendiente Tc i Qmáx. Lv Tv Tt
Área Km2
Cuenca Escorrentía Cota A Cota B m m %o horas mm/hora (m3/s) m Horas Horas
I 2.10 0.60 4215.00 3225.00 990.00 2580.00 0.04 0.82 11.12 3.90 5580.00 3.88 4.70
II 4.05 0.60 4215.00 3225.00 990.00 3924.00 0.03 0.97 9.70 6.55 5580.00 3.88 4.84
III 4.27 0.60 4215.00 2440.00 1775.00 5093.00 0.03 1.34 9.40 6.69 3337.00 2.32 3.66
IV 5.13 0.60 3827.00 2440.00 1387.00 3814.00 0.04 1.09 9.40 8.04 3337.00 2.32 3.41
V 6.68 0.60 3600.00 2075.00 1525.00 3863.00 0.04 1.13 9.40 10.47 1650.00 1.15 2.28
VI 3.76 0.60 3350.00 1980.00 1370.00 4574.00 0.03 1.16 9.40 5.90 0.00 0.00 1.16
Con los resultados del estudio Geotécnico del cauce en estudio, específicamente de la granulometría
y esfuerzo cortante:
Material predominante
Diámetro 5 mm
Peso específico 1.16 grs/cm3
Profundidad de excavación 1.60 m.
𝑄
𝑎=
𝑦 5/3 𝐵𝜇
Donde:
Q Caudal de diseño (17 m3/s)
Y Tirante del agua (0.38 m)
B Ancho estable del cauce (10.00 m)
µ Coeficiente de contracción, tablas (0.97)
𝑎 = 8.79
1 1
𝑡𝑠 = (𝑎𝑦 5/3 )(1+𝑥) ( 1 )
(0.68𝛽𝐷 0.28 )(𝑥+1)
Donde:
Ts Profundidad total (m).
D Diámetro del material predominante (5 mm).
β Coeficiente, según período de retorno (0.94 para 20 años).
X Valor en tablas de acuerdo al peso específico (0.36)
𝑡𝑠 = 1.51 𝑚
PROFUNDIDAD DE SOCAVACIÓN
𝐻𝑠 = 𝑡𝑠 − 𝑦
𝐻𝑠 = 1.13 𝑚
De acuerdo a los resultados, nos inclinamos por el mayor valor, 16.56 m3/s. Cualquier diseño
hidráulico se considere un caudal de 17.00m3/s.
La profundidad de cimentación del dentellón aguas arriba del badén debe ser de 1.15 m.
11.0 FOTOGRAFIAS.
FOTOGRAFÍA N° 02. Trabajos de explanación en época seca. Presencia de agua en temporada de lluvias.
FOTOGRAFÍA N° 03. Material propio de cauces con presencia de aguas temporales.
2900.0
Estación TINTAYPAMPA Distrito PARAS Altitud msnm
Código 015 Provincia HUAMANGA Latitud Sur 13º08'44"
Dpto AYACUCHO Long Oeste 74º05'02"
Tr
X X (años) pp(mm)
Nº AÑOS PP (mm) Ascendente Años yi xi
1 2010 60.75 10.20 2.00 0.37 32.19
2 2011 41.00 12.70 5.00 1.50 48.38
3 2012 44.25 38.00 10.00 2.25 59.10
4 2013 38.00 38.00 15.00 2.67 65.15
5 2014 38.00 41.00 20.00 2.97 69.38
6 2015 10.20 44.25 30.00 3.38 75.30
7 2016 12.70 60.75 40.00 3.68 79.47
50.00 3.90 82.69
100.00 4.60 92.67
200.00 5.30 102.60
500.00 6.21 115.72
1000.00 6.91 125.63
Promedio μ 34.99
Desviación Estándar σ 17.87
Coeficiente de asimetría -0.33
Máximo 60.75
Mínimo 10.20
4070.0
Estación CHOCCORO Distrito PARAS Altitud msnm
Latitud
Código 016 Provincia CANGALLO Sur 13º08'44"
Long
Dpto AYACUCHO Oeste 74º05'02"
X X Tr (años) pp(mm)
Nº AÑOS PP (mm) Ascendente Años yi Xi
1 2009 35.10 25.30 2.00 0.37 38.30
2 2010 47.45 31.70 5.00 1.50 52.47
3 2011 44.20 32.00 10.00 2.25 61.85
4 2012 79.00 35.10 15.00 2.67 67.14
5 2013 25.30 35.50 20.00 2.97 70.85
6 2014 35.50 44.20 30.00 3.38 76.02
7 2015 32.00 47.45 40.00 3.68 79.67
8 2016 31.70 79.00 50.00 3.90 82.49
100.00 4.60 91.22
200.00 5.30 99.92
500.00 6.21 111.39
1000.00 6.91 120.06
Promedio Μ 41.28
Desviación Estándar Σ 16.79
Coficiente de asimetría 1.92
Máximo 79.00
Mínimo 25.30
X X Tr (años) pp(mm)
Nº AÑOS PP (mm) Ascendente Años yi xi
1 2011 25.10 25.10 2.00 0.37 37.25
2 2012 79.00 26.80 5.00 1.50 56.14
3 2013 26.80 30.90 10.00 2.25 68.65
4 2014 46.00 34.00 15.00 2.67 75.70
5 2015 30.90 46.00 20.00 2.97 80.64
6 2016 34.00 79.00 30.00 3.38 87.54
40.00 3.68 92.41
50.00 3.90 96.17
100.00 4.60 107.81
200.00 5.30 119.40
500.00 6.21 134.70
1000.00 6.91 146.26
Promedio μ 40.30
Desviación Estándar σ 20.35
Coficiente de asimetría 1.82
Máximo 79.00
Mínimo 25.10
3900.0
Estación TUNSULLA Distrito PARAS Altitud msnm
Latitud
Código 006 Provincia CANGALLO Sur 13º19'57"
Long
Dpto AYACUCHO Oeste 74º34'59"
X X Tr (años) pp(mm)
Nº AÑOS PP (mm) Ascendente Años yi xi
1 2002 35.30 24.50 2.00 0.37 37.94
2 2003 38.10 25.00 5.00 1.50 45.02
3 2004 42.30 32.00 10.00 2.25 49.71
4 2005 47.90 35.25 15.00 2.67 52.36
5 2006 24.50 35.25 20.00 2.97 54.21
6 2007 50.10 35.30 30.00 3.38 56.80
7 2008 49.30 38.10 40.00 3.68 58.63
8 2009 47.90 38.78 50.00 3.90 60.04
9 2010 38.78 42.30 100.00 4.60 64.40
10 2011 43.71 43.71 200.00 5.30 68.75
11 2012 35.25 45.12 500.00 6.21 74.49
12 2013 35.25 47.90 1000.00 6.91 78.82
13 2014 45.12 47.90
14 2015 25.00 49.30
15 2016 32.00 50.10
Promedio Μ 39.37
Desviación Estándar Σ 8.26
Coficiente de asimetría -0.45
Máximo 50.10
Mínimo 24.50
3250.0
Estación TAMBILLO Distrito TAMBILLO Altitud msnm
Latitud
Código 002 Provincia HUAMANGA Sur 13º12'54"
Long
Dpto AYACUCHO Oeste 74º06'19"
X X Tr (años) pp(mm)
Nº AÑOS PP (mm) Ascendente Años yi xi
1 2002 35.30 21.50 2.00 0.37 34.86
2 2003 37.90 24.50 5.00 1.50 42.95
3 2004 52.20 27.90 10.00 2.25 48.31
4 2005 24.50 28.30 15.00 2.67 51.34
5 2006 28.30 28.60 20.00 2.97 53.46
6 2007 41.70 31.20 30.00 3.38 56.41
7 2008 31.20 35.30 40.00 3.68 58.50
8 2009 28.60 37.90 50.00 3.90 60.11
9 2010 41.47 38.40 100.00 4.60 65.10
10 2011 48.49 41.08 200.00 5.30 70.07
11 2012 41.08 41.47 500.00 6.21 76.62
12 2013 38.40 41.70 1000.00 6.91 81.58
13 2014 27.90 47.00
14 2015 47.00 48.49
15 2016 21.50 52.20
Promedio Μ 36.37
Desviación Estándar Σ 9.18
Coficiente de asimetría 0.07
Máximo 52.20
Mínimo 21.50
X X Tr (años) pp(mm)
Nº AÑOS PP (mm) Ascendente Años yi xi
1 2002 45.70 21.10 2.00 0.37 31.82
2 2003 57.40 25.40 5.00 1.50 39.91
3 2004 35.90 25.40 10.00 2.25 45.27
4 2005 34.50 27.60 15.00 2.67 48.30
5 2006 38.10 28.20 20.00 2.97 50.42
6 2007 28.30 28.30 30.00 3.38 53.37
7 2008 35.20 28.50 40.00 3.68 55.46
8 2009 21.10 28.50 50.00 3.90 57.07
9 2010 41.90 34.50 100.00 4.60 62.06
10 2011 28.50 35.20 200.00 5.30 67.03
11 2012 28.50 35.90 500.00 6.21 73.58
12 2013 25.40 38.10 1000.00 6.91 78.54
13 2014 25.40 41.90
14 2015 27.60 45.70
15 2016 28.20 57.40
Promedio μ 33.45
Desviación Estándar σ 9.44
Coficiente de asimetría 1.24
Máximo 57.40
Mínimo 21.10
X X Tr (años) pp(mm)
Nº AÑOS PP (mm) Ascendente Años yi xi
1 2003 31.00 19.11 2.00 0.37 26.18
2 2004 30.30 22.40 5.00 1.50 30.23
3 2005 22.40 23.70 10.00 2.25 32.91
4 2006 27.90 23.90 15.00 2.67 34.42
5 2007 23.70 24.40 20.00 2.97 35.48
6 2008 23.90 25.50 30.00 3.38 36.96
7 2009 24.40 26.00 40.00 3.68 38.00
8 2010 19.11 27.28 50.00 3.90 38.81
9 2011 37.96 27.30 100.00 4.60 41.30
10 2012 27.28 27.90 200.00 5.30 43.78
11 2013 30.20 30.20 500.00 6.21 47.06
12 2014 25.50 30.30 1000.00 6.91 49.54
13 2015 27.30 31.00
14 2016 26.00 37.96
Promedio Μ 26.93
Desviación Estándar Σ 4.57
Coficiente de
asimetría 0.78
Máximo 37.96
Mínimo 19.11
X X
Nº AÑOS PP mm Ascendente Tr (años) pp(mm)
1 2002 27.00 23.30 Años yi xi
2 2003 31.10 27.00 2.00 0.37 32.24
3 2004 27.00 27.00 5.00 1.50 37.91
4 2005 39.80 27.00 10.00 2.25 41.66
5 2006 35.20 28.40 15.00 2.67 43.78
6 2007 28.40 30.30 20.00 2.97 45.26
7 2008 27.00 30.60 30.00 3.38 47.33
8 2009 42.60 31.10 40.00 3.68 48.79
9 2010 43.94 35.20 50.00 3.90 49.92
10 2011 37.86 36.00 100.00 4.60 53.41
11 2012 39.34 37.86 200.00 5.30 56.89
12 2013 23.30 39.34 500.00 6.21 61.48
13 2014 30.30 39.80 1000.00 6.91 64.95
14 2015 30.60 42.60
15 2016 36.00 43.94
Promedio Μ 33.30
Desviación Estándar Σ 6.40
Coficiente de
asimetría 0.22
Máximo 43.94
Mínimo 23.30
