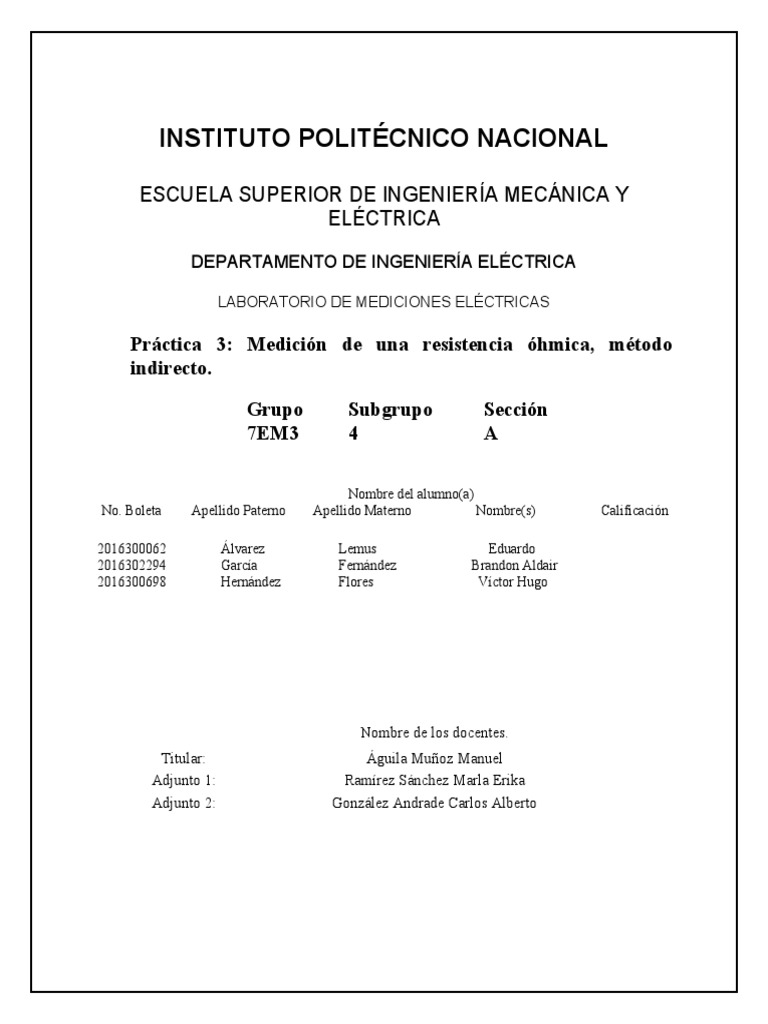

INSTITUTO POLITÉCNICO NACIONAL

ESCUELA SUPERIOR DE INGENIERÍA MECÁNICA Y

ELÉCTRICA

DEPARTAMENTO DE INGENIERÍA ELÉCTRICA

LABORATORIO DE MEDICIONES ELÉCTRICAS

Práctica 3: Medición de una resistencia óhmica, método

indirecto.

Grupo Subgrupo Sección

7EM3 4 A

Nombre del alumno(a)

No. Boleta Apellido Paterno Apellido Materno Nombre(s) Calificación

2016300062 Álvarez Lemus Eduardo

2016302294 García Fernández Brandon Aldair
2016300698 Hernández Flores Víctor Hugo

Nombre de los docentes.

Titular: Águila Muñoz Manuel
Adjunto 1: Ramírez Sánchez Marla Erika
Adjunto 2: González Andrade Carlos Alberto
 Informe para las prácticas del laboratorio de Mediciones Eléctricas.
Práctica 3: Medición de una resistencia óhmica, método indirecto.

ÍNDIC

E
1. Objetivo................................................................................................................................3
2. Descripción del procedimiento.............................................................................................3
3. Diagramas eléctricos y físicos..............................................................................................4
4. Lista de Instrumentos y accesorios empleados.....................................................................6
5. Características de los instrumentos y/o equipos empleados.................................................6
6. Resultados obtenidos............................................................................................................7
7. Registros de las mediciones..................................................................................................9
8. Impresión de la(s) pantalla(s) MatLab®.............................................................................12
9. Observaciones.....................................................................................................................15
10. Análisis de Resultados....................................................................................................16
11. Conclusión......................................................................................................................16
12. Apéndices........................................................................................................................17
 Informe para las prácticas del laboratorio de Mediciones Eléctricas.
Práctica 3: Medición de una resistencia óhmica, método indirecto.

1. Objetivo.

Comprender el método indirecto de medición cuando se aplica en una resistencia óhmica con solo un
vóltmetro y un ampérmetro. Además de aplicar los conocimientos y procedimientos de la teoría de los
errores de medición para tener una mejor determinación del valor y la incertidumbre de la medición
cuando es utilizado éste método.

2. Descripción del procedimiento.

 Registrar especificaciones y características de los instrumentos en la tabla 2.

 Identificar cada par por colores y registrarlos en la tabla 7.
 Utilizar el Vernier para medir el diámetro de cada alambre en cada par y registrar las lecturas en
la tabla .
 Usando el multímetro digital como óhmetro se mide la capacitancia mutua de cada par de
alambres y se anotan las lecturas en la tabla 8.
 Se toma el puente RLC y se ajusta para comenzar a medir la capacitancia mutua de cada
alambre de cada par como se muestra en el diagrama eléctrico número 1. Se debe registrar M C,
MD, “IndRLC” y el Factor de disipación en la tabla 9.
 Con la fórmula para conocer el área de un círculo, A=( π × Diámetr o2 )/4 calcular el área de
cada alambre. Anotar estos resultados en la tabla 3 y compararlos con respecto a la norma para
saber si se encuentran en el rango de sección transversal que se dictaminan ahí.
 Registrar el calibre de los alambres y anotarlo en la tabla 4.
 Calcular las capacitancias mutuas en microfaradios con la fórmula CM =IndRLC × M C y anotar
los resultados en la tabla 5.
 Seleccionar la capacitancia mutua máxima que se haya obtenido en la tabla 5.
 Determinar la incertidumbre específica, UE, con la siguiente fórmula:
U E ( CM )=0.5 % ×C M máx + 0.1% × F . S . donde: F . S .=9.99 × 0.01[μF ]
 Calcular la incertidumbre tipo B, UB: U B ( CM )=U E (CM )/ √ 3
 Determinar la incertidumbre combinada, UC: U C ( CM )=U B ( CM )
 Calcular la incertidumbre expandida, U: U C ( CM )=k (V eff , N .C .) ×U B (CM )
donde: V eff =8 ; N .C .=95.45 % . Estos valores según el capítulo 1, página 48, tabla 5 nos da un
valor k ( V eff N . C . ) =k ( 8,95.45 % ) =2.366.
 Indicar el resultado: CM máx [ μF ] ± U ( CM ) [ μF ] =CM máx [ μF ] ± U ( CM ) [ % ] . Estos valores se deben
indicar en la tabla 6.
 Verificar si el cable de hilos piloto cumple con la norma: C M m=C M máx +U (CM )
 Si C M m <C M norma entonces el cable de hilos piloto cumple con la NOM-J-299.
 Si C M m >C M norma entonces el cable de hilos piloto no cumple con la NOM-J-299.

13/10/2022 3
 Informe para las prácticas del laboratorio de Mediciones Eléctricas.
Práctica 3: Medición de una resistencia óhmica, método indirecto.

3. Diagramas eléctricos y físicos.

En la figura 1 se puede apreciar el diagrama de conexiones para la medición de una resistencia óhmica
relativamente alta. Dónde el vóltmetro se conecta en paralelo con respecto al ampérmetro y la
resistencia, y dónde el ampérmetro se conecta en serie con la resistencia que se planea medir.

Figura 1. Conexión para medir resistencias relativamente altas.

En la figura 2 se puede apreciar el diagrama de conexiones para la medición de una resistencia óhmica
relativamente baja. Dónde el vóltmetro se conecta en paralelo con respecto a las terminales de la
resistencia, y dónde el ampérmetro se conecta en serie en el nodo dónde están conectados el vóltmetro
y la resistencia.

Figura 2. Conexión para medir resistencias relativamente bajas.

13/10/2022 4
 Informe para las prácticas del laboratorio de Mediciones Eléctricas.
Práctica 3: Medición de una resistencia óhmica, método indirecto.

En la figura 3 se puede apreciar el diagrama físico de conexiones para la medición de una resistencia
óhmica relativamente alta. Dónde el vóltmetro es digital y se conecta en paralelo con respecto al
ampérmetro y la resistencia, y dónde el ampérmetro es analógico y se conecta en serie con la
resistencia que se planea medir.

PONGAN DIAGRAMA FÍSICO

Figura 3. Diagrama físico de la conexión para medir resistencias relativamente altas.

En la figura 3 se puede apreciar el diagrama físico de conexiones para la medición de una resistencia
óhmica relativamente baja. Dónde el vóltmetro, que es digital, se conecta en paralelo con respecto a las
terminales de la resistencia, y dónde el ampérmetro, que es analógico, se conecta en serie en el nodo
dónde están conectados el vóltmetro y la resistencia.

PONGAN DIAGRAMA FÍSICO

FIGURA 2. CONEXIÓN PARA MEDIR
Figura 4. Diagrama de conexión paraRESISTENCIAS
medir resistencias relativamente
RELATIVAMENTE BAJASbajas.

13/10/2022 5
 Informe para las prácticas del laboratorio de Mediciones Eléctricas.
Práctica 3: Medición de una resistencia óhmica, método indirecto.

4. Lista de Instrumentos y accesorios empleados.

En la tabla 1 se observan los instrumentos necesarios para realización de esta práctica.

TABLA 1. INSTRUMENTOS Y ACCESORIOS EMPLEADOS.

INSTRUMENTO O ACCESORIO.
Una maqueta con un watthorímetro y un transformador
monofásico.
Un vóltmetro digital.
Un ampérmetro analógico.
Un termómetro digital.
Una fuente variable de corriente y voltaje.
Cables para conexión.

5. Características de los instrumentos y/o equipos empleados.

En la tabla 2 se aprecian las características de los aparatos de medición empleados para medición de una
resistencia relativamente baja y relativamente alta por medio del método de medición indirecto.

TABLA 2. CARACTERÍSTICAS DE LOS APARATOS DE MEDICIÓN UTILIZADOS.

AMPÉRMETRO
Tipo: Analógico Marca y modelo: Triplett – 60NA
Intervalo o cuentas: 0-100 Alcance: 500 mA, 1 A
Exactitud o incertidumbre: ±1.5 Resolución: 0.001
Tensión de carga o Resistencia interna: Para R.R.A. = 7.64Ω Para R.R.B. = 2.94Ω
VÓLTMETRO
Tipo: Digital. Marca y modelo: BK – 5390
Intervalo o cuentas: 50000 cuentas Alcance: 50 V
Exactitud o incertidumbre: 0.025 Resolución: 0.001
Tensión de carga o Resistencia interna: 10 MΩ
TERMÓMETRO
Tipo: Digital Marca y modelo: AFMC, CA865
Intervalo o cuentas: 1999 cuentas Alcance: -50°C – 100°C
Exactitud o incertidumbre: ±1.5°C Resolución: 0.1°C

13/10/2022 6
 Informe para las prácticas del laboratorio de Mediciones Eléctricas.
Práctica 3: Medición de una resistencia óhmica, método indirecto.

6. Resultados obtenidos.

A) Cálculos para el resultado e incertidumbre en la medición de la resistencia óhmica de la bobina

de potencial del watthorímetro (Resistencia Relativamente Alta).

Modelo matemático del mensurando:

R20 =
( V1
I1 )
−R A [ 1+α 20 ( 20−t ) ]

En la tabla 3 se pueden apreciar los valores de las evaluaciones de incertidumbres tipo A, que abarcan a la
tensión y a la temperatura debido a que para las incertidumbres tipo A se necesita tener mínimo dos
lecturas y éstas deben ser diferentes.

TABLA 3. EVALUACION DE INCERTIDUMBRES TIPO A.

TENSIÓN
Desviación estándar de la
Valor medio Varianza estándar Desviación estándar media e Incertidumbre tipo A

() ()
−
V s2 (V k ) s (V k ) − −

[V] [V ]2
[V] uA V = s V
[V]
−4
9.9247 1.88 ×10 0.01372 0.004339
TEMPERATURA
Desviación estándar de la
Valor medio Varianza estándar Desviación estándar media e Incertidumbre tipo A

() ()
− 2
t s (t k ) s (t k ) − −

[0C] [0C2] [0C] uA t = s t

[0C]
20.95

En la tabla 4 se pueden apreciar los valores del ampérmetro tales como la resistencia RA, la tensión de
carga y el alcance de corriente considerando que se está utilizando un ampérmetro analógico en la
modalidad de medición entre dos (mA/2). Se usa un alcance de 100 mA, pero como la modalidad es entre
2 entonces el alcance será de 50mA.

TABLA 4. RESISTENCIA INTERNA DEL AMPÉRMETRO.

Tensión de carga Corriente (alcance) Resistencia RA
[V] [A] [Ω ]
0.382 0.05 7.64

13/10/2022 7
 Informe para las prácticas del laboratorio de Mediciones Eléctricas.
Práctica 3: Medición de una resistencia óhmica, método indirecto.

En la tabla 5 se pueden observar los valores de las evaluaciones de incertidumbre especificada y la

incertidumbre tipo B para los elementos: vóltmetro, ampérmetro, termómetro, resistencia del ampérmetro
y coeficiente de temperatura del cobre.

TABLA 5. EVALUACION DE INCERTIDUMBRES TIPO B.

Elemento Incertidumbre especificada Incertidumbre tipo B
uE uB
Vóltmetro (VM)
Ampérmetro (AM)
Termómetro (TM)
Resistencia del ampérmetro (RA)
Coeficiente de temperatura (20)

TABLA 8. MEJOR ESTIMACIÓN DEL VALOR DEL MENSURANDO.

R20 []

TABLA 9. COEFICIENTES DE SENSIBILIDAD.

∂ R20 ∂ R20 ∂ R20 ∂ R20 ∂ R20
= C1 = C2 = C3 = C4 = C5
∂V 1 ∂t ∂I ∂ RA ∂ α20
[ ] [ ] [ ] [ ] [ ]

TABLA 10. INCERTIDUMBRE ESTÁNDAR COMBINADA.

uC (R20) []

TABLA 11. GRADOS DE LIBERTAD.

vV vt vVM vAM vTM vRA v20 veff

TABLA 12. INCERTIDUMBRE EXPANDIDA.

Nivel de Confianza veff k(N.C., veff ) Incertidumbre expandida
% U(R20)
[]

13/10/2022 8
 Informe para las prácticas del laboratorio de Mediciones Eléctricas.
Práctica 3: Medición de una resistencia óhmica, método indirecto.

TABLA 13. EXPRESIÓN DEL VALOR DE LA RESISTENCIA MEDIDA Y SU INCERTIDUMBRE

DE MEDICIÓN.
R20 =  [] = []  %

Donde el número que sigue al signo  es el valor numérico de la incertidumbre expandida, obtenida a
partir de una incertidumbre estándar de __________ [] y un factor de cobertura de _______ obtenido
con un nivel de confianza de ______ [%] y ______ grados de libertad efectivos.

7. Registros de las mediciones.

A) MEDICIÓN DE LA RESISTENCIA ÓHMICA DE LA BOBINA DE POTENCIAL DEL

WATTHORÍMETRO (R.R.B.).

En la tabla 7 se pueden apreciar los colores de los pares que forman el cable de hilos piloto que se
utilizó para esta práctica, identificando cada par así como cada c

13/10/2022 9
 Informe para las prácticas del laboratorio de Mediciones Eléctricas.
Práctica 3: Medición de una resistencia óhmica, método indirecto.

8. Impresión de la(s) pantalla(s) MatLab®.

En el script de MatLab la función principal se llamo CapMut y en si, el algoritmo fue mas complicado
que la practica anterior, en este algoritmo para facilitar la entrada de datos se importaron dos archivos
realizados previamente de tipo “.txt”, en el primero llamado “diametros” se ingresaron las mediciones
de los alambres con el calibrador vernier; en el segundo archivo llamado “LectCap” se ingresaron las
mediciones obtenidas con el puente universal.

En la figura 3 se muestran los contenidos de los archivos .txt.

Figura 3. Archivos de importacion para el algoritmo CapMut.

El algoritmo nos permite observar una grafica en laque podemos interpretar los calculos de
incertidumbre tipo B y nos permite analizar los datos de la norma con las mediciones y la
incertidumbre tipo B de cada par de alambres.

13/10/2022 10
 Informe para las prácticas del laboratorio de Mediciones Eléctricas.
Práctica 3: Medición de una resistencia óhmica, método indirecto.
En la figura 4 se muestra la grafica realizada por el algoritmos la cual nos relaciona la capacitancia del
cable de acuerdo a la norma para finalmente corroborar si esta dentro o fuera de la norma.

Figura 4. Grafica del resultado de la medicion de CM incluyendo U.

En el proceso del calculo MatLab realiza distintos vectores (matrices de 2 dimenciones) los cuales nos
facilitan el calculo para obtener los valores de las tablas 5 y 7 de las hojas de campo. De igual manera
nos calcula algunos variables requeridas para la tabla 6.

13/10/2022 11
 Informe para las prácticas del laboratorio de Mediciones Eléctricas.
Práctica 3: Medición de una resistencia óhmica, método indirecto.
En la figura 5 se muestran las variebles realizadas por el algoritmo y de igual manera las utilizadas para
llegar al resultado correcto de la capacitancia maxima y de las incertidumbres.

Figura 5. Variables calculadas pro el algoritmo CapMut.

Finalmente despues de obtener la grafica y analisar cada variable calculada e ingresada al algoritmo, de
acuerdo a los resultados se imprimira en el comand window el resultado de la capacitancia maxima y
un mensaje que dira “todos los pares en el cable cumplen con la norma” si ninguna capacitancia de
cada par de alambres contando la incertidumbre sobrepasa la norma o “El cable no cumple con la
norma” si por lo menos un par de alambres contando la incertidumbre sobrepasa la norma.
En nuestro caso hubo varios pares de cables que sobrepasorn la norma, aulgunos de manera drastica y
otros muy por debajo de la norma.
En la figura 6 se muestra los resultados imprimidos en el comand window por el script, mostrando la
capacitancia maxima y el mensaje si es positivo o negativo la implementacion del alambre de acuerdo a
la norma.

Figura 6. Impresion de la capacitancia maxima y la razon del experimento.

13/10/2022 12
 Informe para las prácticas del laboratorio de Mediciones Eléctricas.
Práctica 3: Medición de una resistencia óhmica, método indirecto.
9. Observaciones.
Algunos pares de alambre se encontraban en muy malas condiciones ya que en algunos casos se
encontraban soldadosy muy doblados y recortados, en el caso del puente universal se mostraban
algunas complicaciones ya que mostraba mucha sencibilidad y era dificil llevarlo a equilibrio, mas que
nada en el factor de dicipacion.

13/10/2022 13
 Informe para las prácticas del laboratorio de Mediciones Eléctricas.
Práctica 3: Medición de una resistencia óhmica, método indirecto.

10. Análisis de Resultados.

En la siguiente grafica podemos darnos cuenta de que cables cumplen la norma y cuales no,
observando la grafica notamos que los pares 8 y 10 sobrepasan la línea marcada, que hace referencia al
nivel de capacitancia máxima establecido por norma.

11.Conclusión.
La inductancia mutua es un fenómeno que nos perjudica si se está hablando de líneas de distribución ya
que origina factores que provocan perdidas de potencia en líneas de alta tensión y por consecuencia el
rendimiento de la transmisión de energía en una instalación eléctrica, los conductores de una línea,
aislados entre sí y aislados de tierra, son desde el punto de vista eléctrico, equivalentes a las armaduras
de un condensador (capacitor), cuando están a potenciales diferentes, toman una carga eléctrica que
depende de estos potenciales y de tierra, en una línea de corriente alterna estos potenciales varían, y
hace que se origine una corriente transversal: i = dq / dt, esta corriente se suma a la corriente de la línea
y es perjudicial, porque a medida que se le transfiera más carga al conductor, el potencial se vuelve más
alto, y se vuelve más difícil transferirle más carga, el conductor tiene una capacitancia determinada
para almacenar carga que depende del tamaño y forma y conductor; así como del medio que rodea a
dicho conductor, la magnitud del efecto capacitivo es significativo en líneas aéreas de gran longitud,
que abarquen más de 100 km, por lo cual un cable que no cumple con las normas establecidas se vuelve
un factor de riesgo para nuestra red eléctrica.

13/10/2022 14
 Informe para las prácticas del laboratorio de Mediciones Eléctricas.
Práctica 3: Medición de una resistencia óhmica, método indirecto.

12.Apéndices.
A. Diagrama de flujo para realizar la practica y los cálculos.

13/10/2022 15
 Informe para las prácticas del laboratorio de Mediciones Eléctricas.
Práctica 3: Medición de una resistencia óhmica, método indirecto.
B. Imágenes capturadas durante la realización de la práctica

13/10/2022 16
 Informe para las prácticas del laboratorio de Mediciones Eléctricas.
Práctica 3: Medición de una resistencia óhmica, método indirecto.
C. Script del programa principal y las correspondientes funciones de usuario de
Matlab.

13/10/2022 17
