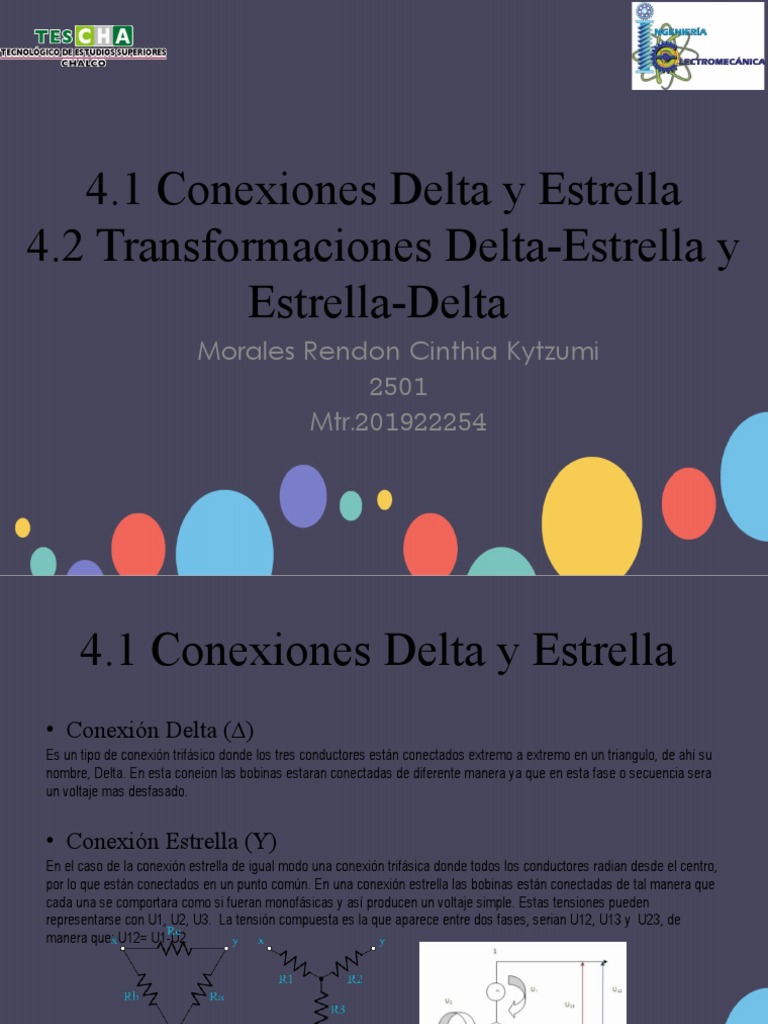

4.
1 Conexiones Delta y Estrella
4.2 Transformaciones Delta-Estrella y
Estrella-Delta
Morales Rendon Cinthia Kytzumi
2501
Mtr.201922254
4.1 Conexiones Delta y Estrella
• Conexión Delta ()
Es un tipo de conexión trifásico donde los tres conductores están conectados extremo a extremo en un triangulo, de ahí su
nombre, Delta. En esta coneion las bobinas estaran conectadas de diferente manera ya que en esta fase o secuencia sera
un voltaje mas desfasado.
• Conexión Estrella ()
En el caso de la conexión estrella de igual modo una conexión trifásica donde todos los conductores radian desde el centro,
por lo que están conectados en un punto común. En una conexión estrella las bobinas están conectadas de tal manera que
cada una se comportara como si fueran monofásicas y así producen un voltaje simple. Estas tensiones pueden
representarse con U1, U2, U3. La tensión compuesta es la que aparece entre dos fases, serian U12, U13 y U23, de
manera que: U12= U1-U2
Características
Conexión Estrella
• En el punto de unión de las tres líneas los voltajes se anulan, produciendo un potencial
de cero voltios; a este punto se le conoce como punto neutro.
• A los voltajes medidos entre dos líneas cualesquiera se les conoce como voltaje de línea.
• A los voltajes medidos entre una línea cualesquiera y el neutro se le conoce como voltaje
de fase o voltaje en la carga.
• Cuando se desconecta alguna de las fases, solamente se afecta a la carga que esa línea
esta alimentando.
• La corriente que demanda la línea, es también la corriente que consume la carga
Ventajas y desventajas
Conexión Estrella-Delta
Características
Conexión Delta
• A los voltajes medidos entre dos lineas cualesquiera se les conoce como voltajes
de linea
• El voltaje de linea es tambien el voltaje de dase; porque todo el voltaje de linea se
aplica a cada carga
• Cuando se deesconceta alguna de las fases se afecta a dos cargas; dos de los
voltajes se reducen a la mitac.
• La corriente que demanda cada carga es menor a la corriente de linea
• Las cargas concetadas en delta reciben mayor voltaje que las cargas conectadas
en estrella
Ventajas y desventajas
Conexión Delta-Estrella
Conversiones Delta a estrella y Estrella a
delta
