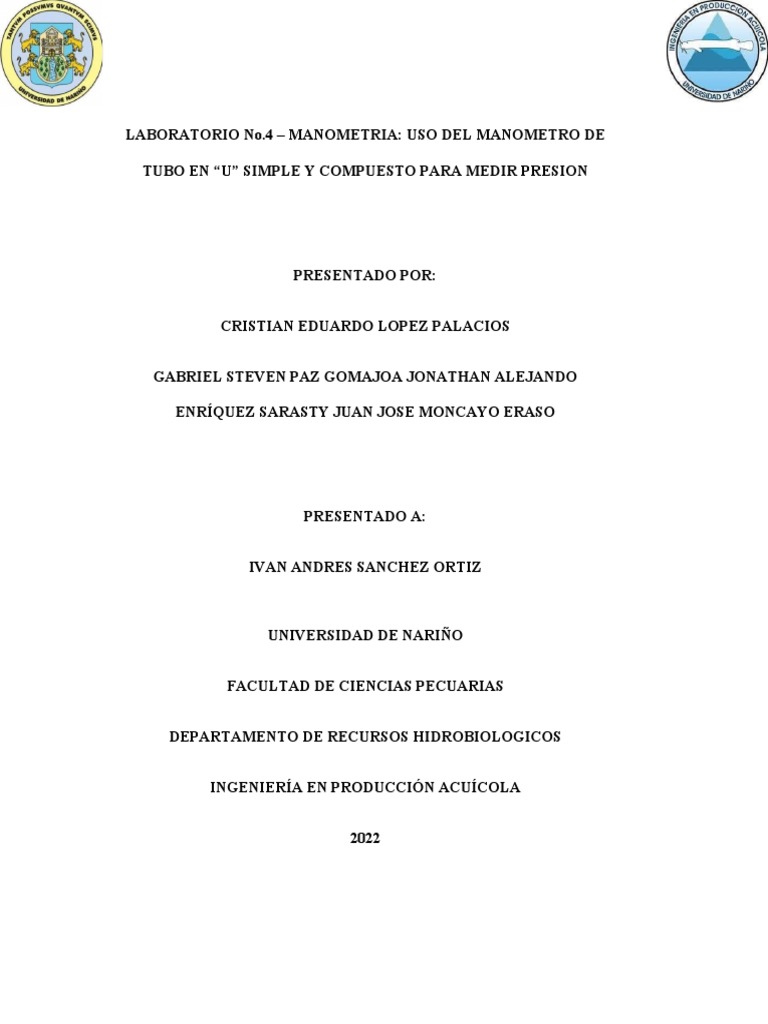

LABORATORIO No.

4 – MANOMETRIA: USO DEL MANOMETRO DE

TUBO EN “U” SIMPLE Y COMPUESTO PARA MEDIR PRESION

PRESENTADO POR:

CRISTIAN EDUARDO LOPEZ PALACIOS

GABRIEL STEVEN PAZ GOMAJOA JONATHAN ALEJANDO

ENRÍQUEZ SARASTY JUAN JOSE MONCAYO ERASO

PRESENTADO A:

IVAN ANDRES SANCHEZ ORTIZ

UNIVERSIDAD DE NARIÑO

FACULTAD DE CIENCIAS PECUARIAS

DEPARTAMENTO DE RECURSOS HIDROBIOLOGICOS

INGENIERÍA EN PRODUCCIÓN ACUÍCOLA

2022
 Tabla de Contenidos
Introducción.....................................................................................................................................6
Objetivo general...............................................................................................................................7
Fundamento teórico.........................................................................................................................8
Presión absoluta y manométrica......................................................................................................9
Tubo Piezométrico........................................................................................................................10
Manómetros Diferenciales.............................................................................................................11
Descripción de la instalación.........................................................................................................12
Materiales......................................................................................................................................12
Equipos e instrumentos..................................................................................................................12
Desarrollo del experimento............................................................................................................13
Procesamiento y presentación de datos.........................................................................................15
Procesamiento................................................................................................................................15
Presentación de datos.....................................................................................................................15
∆h: ramal izquierdo – ramal derecho.............................................................................................15
Procesamiento presión del agua.....................................................................................................16
Presentación de datos.....................................................................................................................17
Análisis y resultados......................................................................................................................19
Conclusiones..................................................................................................................................20
Referencias bibliográficas y cibergrafía........................................................................................21
 Lista de tablas

Tabla 1. Se recomiendan títulos cortos y concisos..............................................................3

 Lista de figuras

Figura 1. Figuras y formas con títulos cortos y concisos....................................................4

 Introducción

Un manómetro es un utensilio de medida de la presión en fluidos (líquido y gas) en circuitos

cerrados. Calculan la diferencia entre la fuerza real o absoluta y la presión atmosférica,
llamándose a este valor, fuerza manométrica. A este tipo de manómetros también son llamados
«Manómetros de Fuerza «. Lo que realmente hacen es comparar la presión atmosférica (la de
fuera, la atmósfera) con la de dentro del circuito por donde circula al fluido. Por eso se dice que
los manómetros miden la presión relativa.
La presión manométrica es la presión relativa a la presión atmosférica. La presión manométrica
es positiva para presiones por encima de la presión atmosférica, y negativa para presiones por
debajo de ella. (redeweb, 2018)

La medida y el registro de presiones es de frecuente uso en los laboratorios, en sistemas de

bombeo, sistemas de inyección de aire mediante blówers o compresores, para verificación de
procesos industriales; para determinar junto con la temperatura el estado de un gas, a la entrada y
salida de las máquinas de fluidos, como medidores de caudal en sistemas de venturis, diafragmas
y como indicadores de seguridad.
 Objetivo general

1.2. Objetivos específicos

 Mediante la utilización de un manómetro de tubo en u, determinar la presión

de aire generado mediante una bomba de pistón.
 Mediante la utilización de un manómetro de tubo en u, determinar la presión
del agua generado mediante el calibrador de pesos muertos.
 Calcular la presión manométrica positiva y negativa ejercida con aire por una
bomba de pistón.
 Mediante el uso del manómetro de mercurio en forma de “u”, determinar y comparar la
diferencia de presiones en un sistema de agua - aire.
 Obtener la ecuación de un manómetro diferencial.
 Expresar la presión manométrica en diferentes unidades de presión.
 Fundamento teórico

Los manómetros miden la diferencia de presiones que hay entre la presión de un fluido en el
interior (absoluta) de un sistema y la exterior o presión barométrica. La presión manométrica
puede resultar positiva en caso de que la presión interior sea mayor que la exterior, es decir que
la presión absoluta sea mayor que la presión barométrica. En caso contrario la presión
manométrica resultará negativa. Los manómetros que sirven para medir presiones inferiores a la
atmosférica se llaman manómetros de vacío o vacuómetros

Pmanométrica = Pinterior  Pexterior

Pmanométrica = Pabsoluta  Pbarométrica

Tanto la presión absoluta como la barométrica siempre son positivas, en tanto que la
Pmanométrica puede ser positiva o negativa dependiendo de los valores de la presión absoluta
y la barométrica.

Si la presión absoluta es mayor que la barométrica

Pmanométrica será positiva
Si la presión absoluta es menor que la barométrica
Pmanométrica será negativa

A la Pmanométrica suele llamarse solamente Pmanométrica , lo que suele causar confusión ya

que puede tomar valores negativos lo que no sucede con la absoluta y la barométrica. Recuerda
que es una diferencia de presiones Pmanométrica desafortunadamente por costumbre se le dice
simplemente presión manométrica. Existen diferentes instrumentos para medir la presión que
varían dependiendo del uso que se les va a dar. (Ramiro & Domínguez Danache, n.d.)

3.1. Manómetros Abiertos (Presiones mayores que la atmosférica)

Según (Duarte and Niño, 2004) sea el recipiente o tubo mostrado en la figura 1 lleno con un
líquido sometido a presión, al cual se ha conectado un manómetro de mercurio. La columna de
mercurio ocupa la zona BCD del tubo y actúa sobre su extremo D la presión atmosférica.
La presión en A, objeto de la medición, se obtiene estableciendo la presión en B y C.
 Figura 1. Manómetro en forma de "U"

𝑃𝐵 = 𝑃𝐴 + 𝛾ℎ1 [ 1]

𝑃𝐶 = 𝑃𝑎𝑡𝑚 + 𝛾𝐻𝑔ℎ [ 2]

Como 𝑃𝐵 = 𝑃𝐶 (están en el mismo plano horizontal)

𝑃𝐴 + 𝛾ℎ1 = 𝑃𝑎𝑡𝑚 + 𝛾𝐻𝑔ℎ [ 3]

Presión absoluta y manométrica

Según (Mott, 1996, p. 43). Cuando se realizan cálculos que implican la presión de un fluido, se
debe hacer la medición en relación con alguna presión de referencia. Normalmente, la presión de
referencia es la de la atmosfera, y la presión resultante que se mide se conoce como presión
manométrica. La presión que se mide en relación con el vacío perfecto se conoce como presión
absoluta. Es extremadamente importante que usted conozca la diferencia entre estas dos formas
de medir la presión, y que sea capaz de convertir cantidades de una a otra.

Una sencilla ecuación relaciona los dos sistemas de medición de presión:

𝑃𝑎𝑏𝑠 = 𝑃𝑔𝑎𝑔𝑒 + 𝑃𝑎𝑡𝑚 [ 4]

Donde: 𝑃𝑎𝑏𝑠 = 𝑃𝑟𝑒𝑠𝑖𝑜𝑛 𝐴𝑏𝑠𝑜𝑙𝑢𝑡𝑎

𝑃𝑔𝑎𝑔𝑒 = 𝑃𝑟𝑒𝑠𝑖𝑜𝑛 𝑀𝑎𝑛𝑜𝑚𝑒𝑡𝑟𝑖𝑐𝑎

𝑃𝑎𝑡𝑚 = 𝑃𝑟𝑒𝑠𝑖𝑜𝑛 𝐴𝑡𝑚𝑜𝑠𝑓𝑒𝑟𝑖𝑐𝑎

3.3 Manómetro tipo Bourdon

Según (Diaz Ortiz, 2006, p. 17) el medidor de Bourdon es un dispositivo mecánico, de tipo
metálico, que en general se encuentra comercialmente y que basa su principio de funcionamiento
en la capacidad para medir la diferencia de presión entre el exterior y el interior de un tubo
elíptico, conectado a una aguja por medio de un resorte, encargándose la aguja de señalar en una
caratula la presión registrada para cada situación particular.

Figura 2. Manómetro tipo Bourdon

Tubo Piezométrico

Según (Heras, 2019, p. 96) los tubos piezométricos, de Pitot y de Pandit son instrumentos que
permiten visualizar los términos energéticos de una corriente.
La forma más sencilla de un tubo piezométrico consiste simplemente en un tubo vertical o
inclinado, conectado a pared del conducto y abierto en el otro extremo (o conectado a una fuente
de presión externa constante y conocida). Como los tubos piezométricos sirven para medir la
presión de un líquido, midiendo la altura de elevación (h) del mismo líquido en el tubo; la
presión sería:

𝑃=𝜌∙𝑔∙ℎ [
5]

Donde: 𝑃 = 𝑃𝑟𝑒𝑠𝑖ó𝑛
𝜌 = 𝐷𝑒𝑛𝑠𝑖𝑑𝑎𝑑
𝑔 = 𝐺𝑟𝑎𝑣𝑒𝑑𝑎𝑑
ℎ = 𝑎𝑙𝑡𝑢𝑟𝑎

Figura 3. Tubo Piezométrico

 Manómetros Diferenciales

Según (Agustín, 2005, p. 58) un dispositivo llamado manómetro diferencial, que consiste en un
tubo en forma de U lleno de dos líquidos que no se mezclan, como se muestra en la figura, sirve
para medir la diferencia de presiones entre los puntos A y B. uno de los líquidos tiene una
densidad 𝜌1 y el otro 𝜌2, para determinar la diferencia de presiones 𝑃𝐴 − 𝑃𝐵 se hacen las
mediciones ℎ y ℎ1.

Figura 4. Manómetro Diferencial

La presión en el punto central C puede calcularse por dos diferentes según el principio
fundamental de la hidrostática.
Por la izquierda:
𝑃𝐶 = 𝑃𝐵 + [𝜌2𝛾1 + 𝜌1ℎ + 𝜌1𝛾2] ∙ 𝑔 [ 6]

Por la derecha:

𝑃𝐶 = 𝑃𝐴 + [𝜌2ℎ1 + 𝜌2𝛾1 + 𝜌2ℎ + 𝜌1𝛾2] ∙ 𝑔

Igualando las ecuaciones y simplificando, tenemos:

𝑃𝐴 − 𝑃𝐵 = [𝜌1ℎ − 𝜌2(ℎ − ℎ1)] ∙ 𝑔

 Descripción de la instalación

Materiales

Se utilizó como fluido agua y aire siendo este generado por medio de un bombín.

Equipos e instrumentos

 Manómetro en U.
 Manómetro Bourdón (precisión 0.25 psi).
 Líquido manométrico (Mercurio).
 Calibrador de pesos muertos.
 Masas de diferentes pesos.
 Bombín de pistón.
 Bomba de aire (Jeringa).
 Válvulas y conductos de vidrio.
 Desarrollo del experimento

 En la primera parte del laboratorio en el ensayo de presión del aire mediante el uso del
manómetro en “U” se procedió a generar presiones negativas y positivas, generadas
con la ayuda de un Bomba de aire (Jeringa). el cual se encontraba conectado al
manómetro de mercurio de un tubo en “U” y medimos la presión del aire.

 La presión ejercida con la bomba de aire, sube a través de una manguera y desplaza la
columna de mercurio.

 Para realizar diferentes tomas de muestras se debe purgar el manómetro de tal manera
que los meniscos de mercurio queden a un mismo nivel
 También se puede realizar presiones negativas (subsionando el embolo
de la jeringa)

 Posteriormente se registra las alturas y se hace la diferencia entre la

altura del ramal derecho y del ramal izquierdo con lo cual según la
ecuación [5] se calculó la presión la cual dio un valor positivo al momento
de presionar el embolo de la jeringa y dio un valor negativo al momento
de halarlo. Los resultados obtenidos en esta parte son registrados en la
tabla 1.
 En la segunda parte de la práctica de laboratorio se determinó la presión de agua
mediante un manómetro compuesto, que constaba de un manómetro Bourdon y un
manómetro de mercurio de tubo en “U”, los cuales están conectados a través de una
manguera a un pistón y separados entre ellos por una válvula.

 Sobre el pistón se coloca pesas, primero se procedió a tomar la lectura en el

manómetro Bourdon, para poderlo hacer la aguja debía estar sobre una de las líneas de
la demarcación de este, si la aguja no se encuentra sobre alguna de las líneas se
procede a abrir la válvula y tomar la presión a través del manómetro de mercurio de
tubo en “U”; se llevó a cabo tres ensayos con diferentes pesas, los resultados obtenidos
se registraron en la tabla 3.
 7. Procesamiento y presentación de datos

7.1. Procesamiento

Los datos necesarios para el cálculo de presión del aire se encuentran en la siguiente tabla:

Tabla 1 Toma de datos

Lectura ramal Lectura ramal

Ensayo 1 (mm de hg) 2 (mm de hg)
número
1 78 191
2 174 96
3 65 206
4 242 30
5 35 236

7.2. Presentación de datos

Los cálculos que presentaremos serán para 5 ensayos manométricos para los cuales usaremos el
mismo procedimiento aplicando las siguientes fórmulas:

∆h: ramal izquierdo – ramal derecho

P=ρ*g*h
Columna 4: se realizó el cálculo de diferencias de lecturas
Ensayo 1: 78 – 191 = -113
De la misma manera calculamos el ensayo 2,3,4,5.

Columna 5,6: Procedemos a realizar la conversión para trabajar con unidades (psi); (kg/ 𝑐𝑚2)

Columna 7: Se realizó el cálculo de la presión aplicando la formula; P = ρ g h

P1=13600
kg
m 3
∗9,81 2 (
m −113
s 1000 )
=−15076,0 Pa
 P2=13600
kg
m3
m 78
∗9,81 2 (
s 1000 )
=10406,5 Pa

P3=13600
kg
m 3
∗9,81 2 (
m −141
s 1000 )
=−18811,7 Pa

P4 =13600
kg
m 3
∗9,81 2 (
m 212
s 1000 )
=28284,2 Pa

P5=13600
kg
m 3
∗9,81 2 (
m −201
s 1000 )
=−26816,6 Pa

Columna 8,9: Realizamos las conversiones para trabajar con unidades (bares);( mm de 𝐻2O).

1 bar=100000 Pa 1 mm de 𝐻2O=9,8066 Pa
1 psi= 6894,76 Pa 1 𝐾𝑔2 = 98066,5 Pa
𝑐𝑚

Tabla 2 Registro de valores leídos y calculados Ensayo manometría para presión con aire.

Ensayo Lectura Lectura Diferencia Presión Presión Presión Presión Presión

número ramal 1 ramal 2 de lecturas aplicada aplicada aplicada aplicada aplicada
(mm de (mm de (mm de Hg) (psi) (𝑘𝑔⁄ 2) (Pa) (bares) (mm de
Hg) Hg) 𝑐𝑚 H2O)
1 78 191 -113 -2.1866 -0.1537 -15076.0 -0.1508 -1538.4
2 174 96 78 1.5093 0.1061 10406.5 0.1041 1061.9
3 65 206 -141 -2.7284 -0.1918 -18811.7 -0.1881 -1919.6
4 242 30 212 4.1023 0.2884 28284.2 0.2828 2886.1
5 35 236 -201 -3.8894 -0.2735 -26816.6 -0.2682 -2736.4

Procesamiento presión del agua

Los datos necesarios para el cálculo de presión del agua se encuentran en la siguiente tabla:
Tabla 3 Toma de datos
Ensayo Peso aplicado Presión Presión
número (Kg) manómetro manómetro en
Bourdón (psi) U (mm Hg)
1 5,15 3,0 150
2 5,60 3,25 127
 3 3,02 1,75 60

Presentación de datos

Diámetro del Pistón (d) = 18,2 mm  0,0182m

2
π 2 π∗( 0,0182 )
Área del pistón (a) = ∗d → =2,601552876∗10−4 m2
4 4

Peso de pistón (F)= 308,24 gr  0,30824 Kg

Los cálculos que presentaremos serán para 3 ensayos manométricos para los cuales usaremos el mismo
procedimiento aplicando las siguientes fórmulas

F m∗g
P= =
A A

MEDIDO−CALCULADO
%E= ∗100 %
MEDIDO

Columna 2: Se realizó la respectiva conversión de unidad.

Columna 3: se realizó el cálculo de la presión teórica aplicando la formula

F m∗g
P= =
A A

m
5,15 kg∗9,81
s2
P1= =194197,4752 Pa
2,601552876∗10−4 m2
m
5,60 kg∗9,81 2
s
P 2= −4 2
=211166,1866 Pa
2,601552876∗10 m
m
3,02kg∗9,81 2
s
P3= −4 2
=113878,9078 Pa
2,601552876∗10 m

Columna 4: Se realizó el cálculo de la presión teórica aplicando la formula

 F m∗g
P= = psi
A A

Columna 6, 8: Se realizo el cálculo de Error porcentual del manómetro Bourdon y manómetro “U”
aplicando la formula

MEDIDO−CALCULADO
%E= ∗100 %
MEDIDO
3,0−28,166
% E2 ∗100 %=838,9 %
3,0
3,25−30,627
% E1 ∗100 %=842,4 %
3,25
3,0−28,166
% E1 ∗100 %=838,9 %
3,0
3,0−28,166
% E1 ∗100 %=838,9 %
3,0
3,0−28,166
% E1 ∗100 %=838,9 %
3,0
3,0−28,166
% E1 ∗100 %=838,9 %
3,0
3,0−28,166
% E1 ∗100 %=838,9 %
3,0

Tabla 4 Registro de valores leídos y calculados Ensayo manometría para presión con agua

1 2 3 4 5 6 7 8
Ensayo Peso Presión teórica Presión Presión Porcentaje de Presión Porcentaje de
número aplicado (P=F/A) (N/𝑚2 ) teórica manómetro error manómetro error
(N) (P=F/A) Bourdón (psi) manómetro en “U” (psi) manómetro en
(psi) Bourdon(%E) “U” (%E)
1 50,5042 194197,475 28,166 3,0 838,9 672,294 95,8
2 54,9172 211166,1866 30.627 3,25 842,4 930,869 96,7
3 29,6262 113878,9078 16.517 1,75 843,8 362,004 95,4
 Análisis y resultados

La toma de presiones con agua se llevó a cabo con un tipo de manómetro compuesto que consta
de un manómetro Bourdon y un manómetro de Mercurio, realizando así tres ensayos de los
cuales mostraron una presión variada lo cual podemos deducir que este tipo de manómetro es un
poco impreciso y para poder dar una lectura más veras los valores solo son admisibles cuando la
aguja se encuentre sobre las líneas de demarcación de este, de lo contrario para obtener una
mayor precisión en la lectura se utiliza el manómetro de Mercurio en “U”. De dichas lecturas se
puede observar que se maneja tres cifras decimales ya que nos lanzan datos mucho más precisos.
La presión en un punto o varios puntos es de vital importancia en la vida práctica ya que esta
puede ser utilizada en diversas aplicaciones, como por ejemplo en el trasporte de agua o fluidos,
atreves de tuberías, de un lugar a otro dependiendo del sistema de bombeo o de riego se
necesitará mayor o menor presión para que el sistema funcione correctamente.
Las tuberías a presión permiten llevar fluidos en lugares a contrapendiente, para lo cual se
necesita saber la presión necesaria para liberar la energía suficiente en el bombeo para que el
fluido corra correctamente y así evitar daños en el equipo de bombeo.
Según el valor del Error porcentual para la presión del manómetro Bourdon indicadas en la tabla
4 se puede deducir que el experimento realizado es muy inexacto ya que el valor del porcentaje
es muy grande según la exactitud del manómetro Bourdon simple.
 Conclusiones

 El manómetro Bourdon presenta gran inexactitud en su escala por lo cual

en algunas mediciones se debe recurrir al manómetro en u, por tal motivo
el manómetro Bourdon debe o debería estar conectado a través de una
llave de paso a un manómetro en u.
 Los manómetros de mercurio de tubo en “U” son bastante precisos ya
que estos aún son utilizados para calibrar algunos tipos de censores y
esta precisión la pudimos observar en la toma de presiones con agua ya
que los datos tomados en la práctica se acercan bastante a los datos
calculados teóricamente.
 Todos los ensayos tienen inmersos errores de redondeo y de percepción
que se debe tratar de disminuir lo máximo posible para obtener
resultados confiables y precisos.
 Los métodos expuestos anteriormente para determinar la presión son
muy utilizados actualmente en la construcción de acueductos o en
mecánica automotriz, siendo de suma importancia para la seguridad y
estabilidad del trabajo que se realiza la medición y determinación de la
presión.
 Referencias bibliográficas y cibergrafía

rede web. (2018, May 10). ¿Qué es un Manómetro? | Revista Española de Electrónica. Revista

Española de Electrónica | Todas Las Noticias de Electrónica Actualizadas a Diario.

https://www.redeweb.com/actualidad/manometro/

‌Ramiro, E., & Domínguez Danache. (n.d.). MoodlePresion y Manometros.xxx.

https://amyd.quimica.unam.mx/pluginfile.php/5739/mod_resource/content/2/Presi

%C3%B3n%20y%20Man%C3%B3metros.pdf

Agustín, V.N., José Pedro, 2005. Apuntes de Física General. UNAM.

Diaz Ortiz, J.E.D., 2006. Mecánica de los fluidos e hidráulica. Universidad del Valle.
Duarte, C., Niño, J., 2004. Introducción a la Mecánica de Fluidos - Google Libros [WWW
Documento].
URLhttps://books.google.com.co/books?id=ETqRTGieUyYC&printsec=front
cover&dq=mecanica+de+fluidos&hl=es&sa=X&ved=2ahUKEwjq9v6896PwA
hW8VTABHY4oCv0Q6AEwAXECAAQAg#v=onepage&q=mecanica%20de
%20fluidos&f=true (accessed 4.30.21).

Heras, S. de las, 2019. Fluidos, bombas e instalaciones hidráulicas. Universidad Politécnica de

Catalunya. Iniciativa Digital Politécnica.
Montt, R.L., 1996. Mecánica de fluidos aplicada. Pearson Educación.
